Обзор сетевой камеры Panasonic BL-C111

Возможность контроля за теми или иными процессами жизни, как своей, так и чужой, привлекает сегодня все большее количество людей, а контроль вообще постепенно становится нормой и лейтмотивом современной цивилизации. Сетевые камеры как раз и призваны способствовать тотальному контролю, как в домашних условиях, так и в производственных. Компания Panasonic предлагает широкое разнообразие моделей IP-камер: от домашних до корпоративных, от бюджетных до высокотехнологичных и дорогих. С одной из них мы сегодня и познакомимся поближе, а именно с IP-камерой BL-C111.

В последнее время любому человеку действительно не помешал бы такой «аппарат контроля», да и не один, благо стоимость его приобретения и трудоемкость установки и подключения все время стремится к минимуму.

Если ранее работа камеры видеонаблюдения добавляла существенную нагрузку на центральный процессор компьютера, а несколько таких вообще требовали мощного сервера данных, то сейчас, с появлением IP-камер, вся обработка обычно осуществляется процессором самой камеры и относительно небольшой объем отснятых и сжатых данных легко передается как по локальной сети на ПК, так и транслируется в интернет. Если web-камеры работают только в связке с компьютером и обычно требуют сложной и длительной настройки, то IP-камеры, как правило, лишены этих проблем и имеют массу других преимуществ. Во-первых, у каждой из них есть собственный IP-адрес, позволяющий идентифицировать устройство в сети. Некоторые модели, помимо передачи данных по сетевому проводу, по нему же получают питание, что еще более упрощает их установку, особенно в удаленных местах. Все больше моделей постепенно обзаводятся беспроводным интерфейсом WiFi, при котором отпадает необходимость прокладывать сетевой кабель (правда, питание в этом случае приходится подавать обычным способом).

Сегодня мы опробуем компактную видеокамеру BL-C111 от компании Panasonic. Модельный ряд IP-камер этой компании представлен двумя направлениями: профессиональными устройствами для бизнеса серии BB с расширенным функционалом и потребительскими моделями серии BL бюджетного уровня. Эта модель является типичной потребительской IP-камерой, позволяющей передавать видеопоток в MPEG-4 или JPEG с разрешением до 640x480 точек и со скоростью 30 кадров в секунду по интерфейсу Ethernet. У нее есть «младшая сестра» BL-C1, естественно, с меньшими возможностями и псевдовидео с частотой кадров 15 JPEG-картинок в секунду, и «старшая» — BL-C131 с беспроводным интерфейсом.

Осмотр

Продукт упакован в аккуратную пеструю коробку с логотипами компании и описанием устройства, причем на русском приведена только фраза «сетевая камера». Внутри, кроме самой камеры и блока питания, почти ничего и нет: несколько крепежных винтов и установочная петля, диск с программным обеспечением для настройки камеры и записи видео. Сетевого провода нет по вполне понятным причинам: предсказать, в каком месте вы поместите камеру, абсолютно невозможно. Инструкции только на английском языке, но даже минимальные лингвистические познания позволят легко подключить устройство благодаря последовательным картинкам.

Оригинальный файл

Оригинальный файл
Коробка сетевой камеры BL-C111

Оригинальный файл

Оригинальный файл

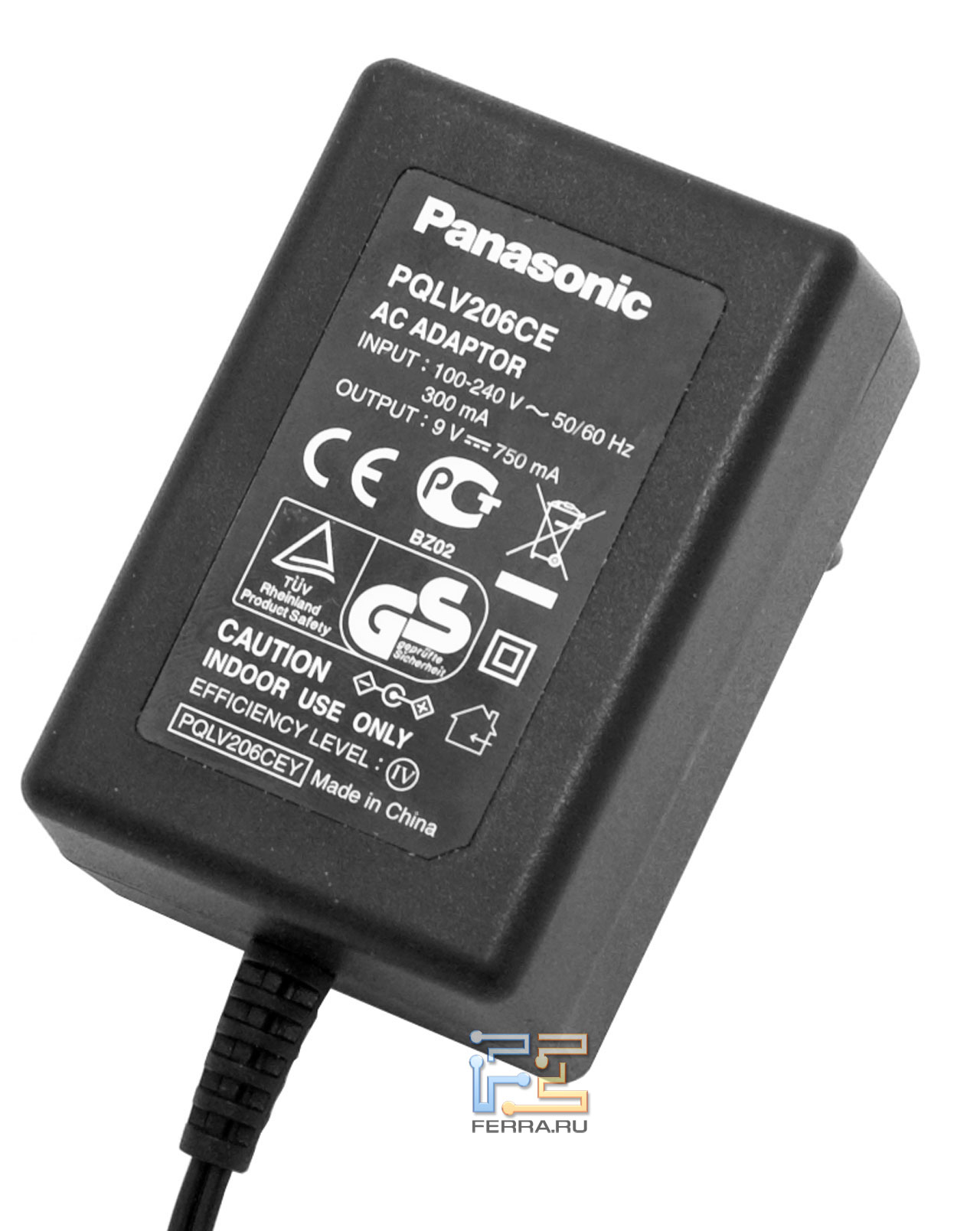

Инструкции и блок питания сетевой камеры BL-C111

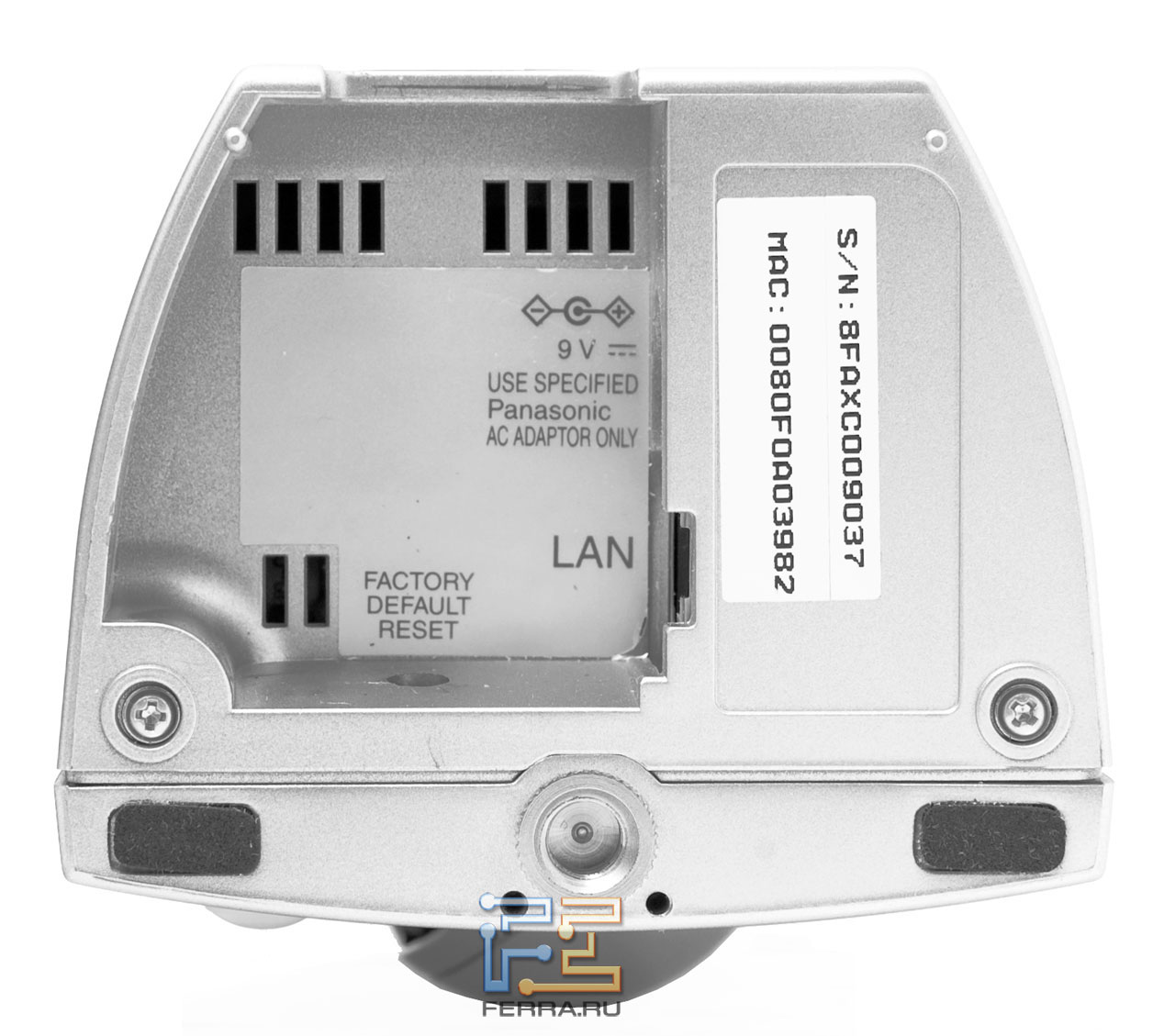

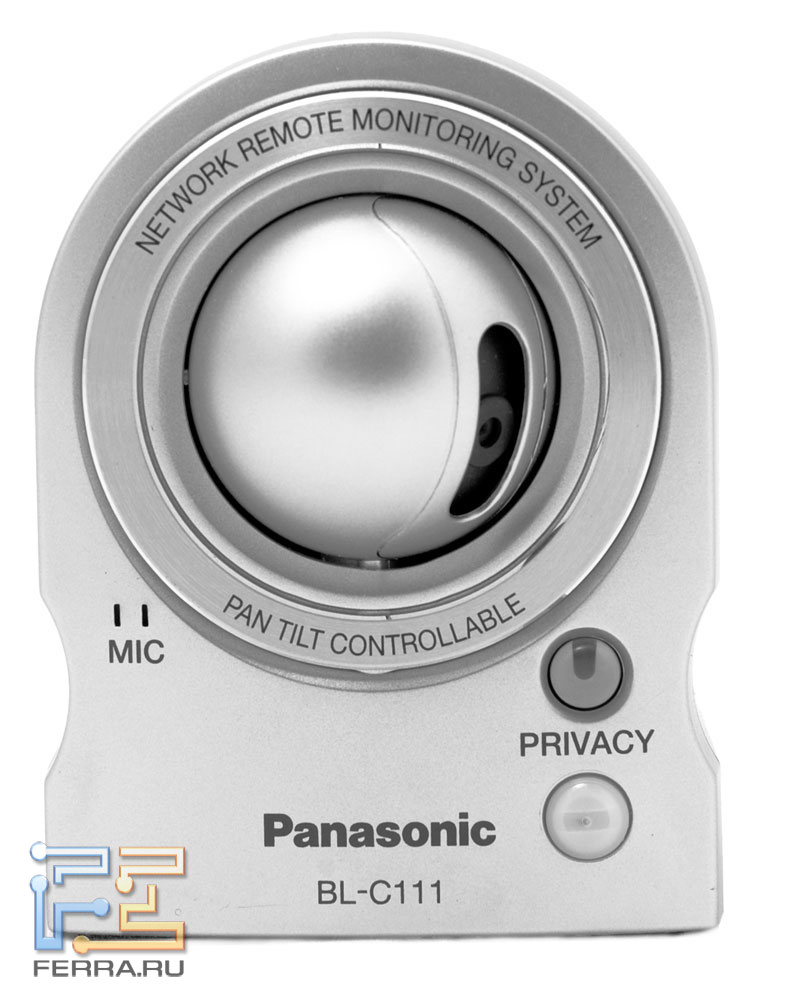

Сама камера имеет приятный округлый дизайн, довольно компактна, но в пределах разумного. Соединительные кабели прячутся в скрытый отсек, где также находится кнопка сброса настроек до заводских установок. На лицевой стороне, кроме объектива размещены кнопка приватного режима, индикатор состояния камеры и щель микрофона. Где-то тут же скрыт датчик движения и температуры.

Оригинальный файл

Оригинальный файл

Оригинальный файл

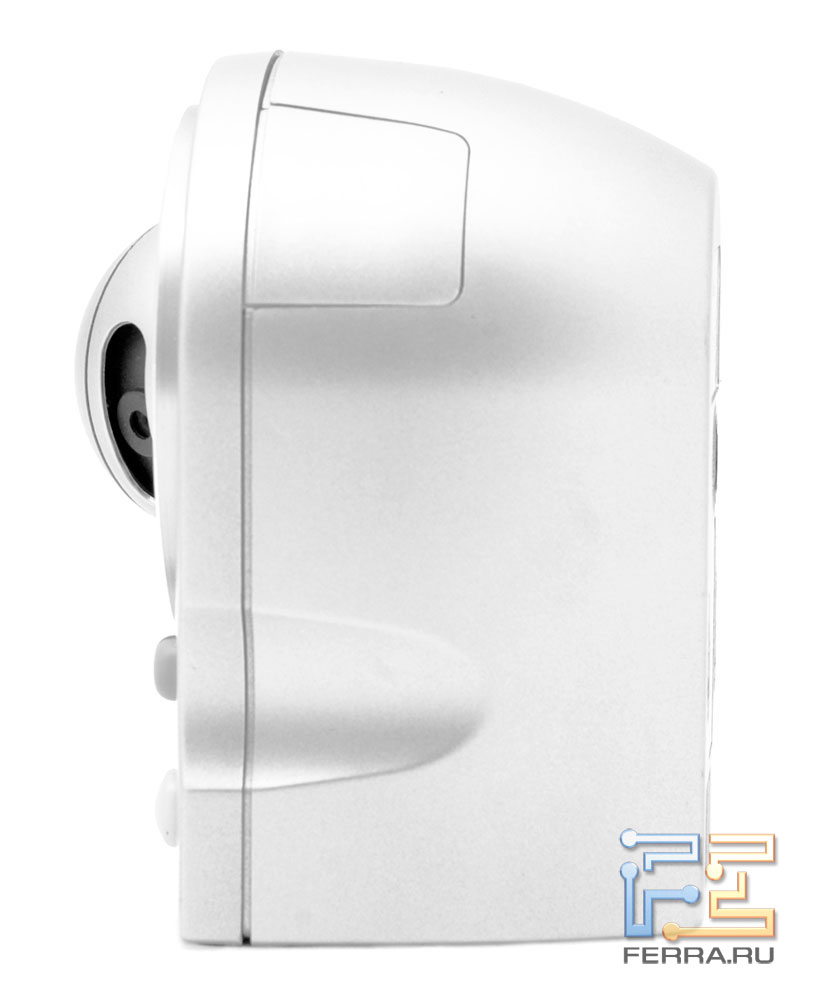

Внешний вид сетевой камеры BL-C111

Познакомимся с основными возможностями устройства:

Исходя из приведенных данных, видим, что камера снабжена температурным датчиком, поворотным устройством, микрофоном. Датчик обнаруживает присутствие человека или животного на расстоянии не более 5 метров в зоне с лицевой стороны устройства примерно в 30° по горизонтали и 90° по вертикали.

Зона работы датчика сетевой камеры BL-C111

Чувствительность датчика температуры настраивается через сеть, можно также запрограммировать, какое действие камера выполнит в момент обнаружения объекта: передачу изображения по электронной почте или размещение его на FTP-сервере. Кроме температурного, присутствует и инфракрасный датчик движения для запуска камеры и отслеживания происходящего в помещении. Поворотный механизм позволяет легко настраивать положение объектива в пределах угла обзора через сеть прямо из веб-браузера. Также имеется 8 предустановленных позиций объектива, между которыми можно переключаться скачками и функция сканирования, когда «глаз» медленно обводит всю территорию своим взором, давая общее представление о происходящем в помещении. Можно увеличить фрагмент изображения или уменьшить, воспользовавшись зумом до х10. Микрофон передает синхронный монофонический звук с места событий, который, при необходимости, можно отключить.

Схема подключения сетевой камеры BL-C111

В каждый момент через интернет-браузер можно контролировать до 16 сетевых камер, а одну может просматривать одновременно до 20 человек, причем это можно делать как из домашней сети, так и через всемирную паутину, находясь на отдыхе, скажем, в далекой Аргентине. И понадобится вам для этого только ноутбук (на худой конец – мобильник) и доступ в интернет.

При необходимости, камера может хранить в своей внутренней памяти до 250 неподвижных изображений для их последующего просмотра.

Кроме всех прелестей, обнаружилась также очень полезная функция «Privacy», позволяющая кнопкой на корпусе камеры закрыть объектив и прервать трансляцию видео по сети, например, в случае проведения переговоров в контролируемом видеосистемой офисе. Эту же операцию можно произвести и удаленно в интерфейсе управления BL-C111. Доступ к управлению камерой, естественно, могут получить только авторизованные суперадминистратором пользователи, идентифицируемые логином и паролем.

Испытания

После стольких обещанных возможностей лицо рядового потребителя обычно приобретает кислое выражение, предчувствуя мороку с подключением, настройкой сетевых параметров, протоколов, танцами с бубном в тщетных попытках заставить работать все это невиданное совершенство. У нас же выбора не было, ибо должность обязывает.

На практике, подключение камеры BL-C111 оказалось не сложнее включения настольной лампы. Все премудрости сводятся к следующему:

1. Подключить «прямой» (не «обратный», где контакты соединяются в зеркальном положении) сетевой кабель к камере одним концом и к роутеру другим;
2. Подсоединить к ней же разъем блока питания и включить в электросеть (камера не поддерживает технологию PoE (Power over Ethernet — питание по сетевому проводу).

После включения в сеть «глаз» объектива начинает блуждать, осматривая все помещение, светодиод горит оранжевым светом, который меняется на зеленый при получении от роутера IP-адреса по протоколу DHCP, т.е. автоматически.

3. С прилагаемого в комплекте диска запустить основную программу (работает без установки прямо с диска) и нажать в ней кнопку «Search for cameras».

Программа настройки сетевой камеры BL-C111

Перед третьим шагом не забудьте предварительно отключить брандмауэр и антивирус, которые могут заблокировать поиск камеры, приняв сканирование за враждебное вторжение. В открывшемся окне вы увидите свою камеру со всеми выставленными автоматически параметрами.

Оригинальный файл

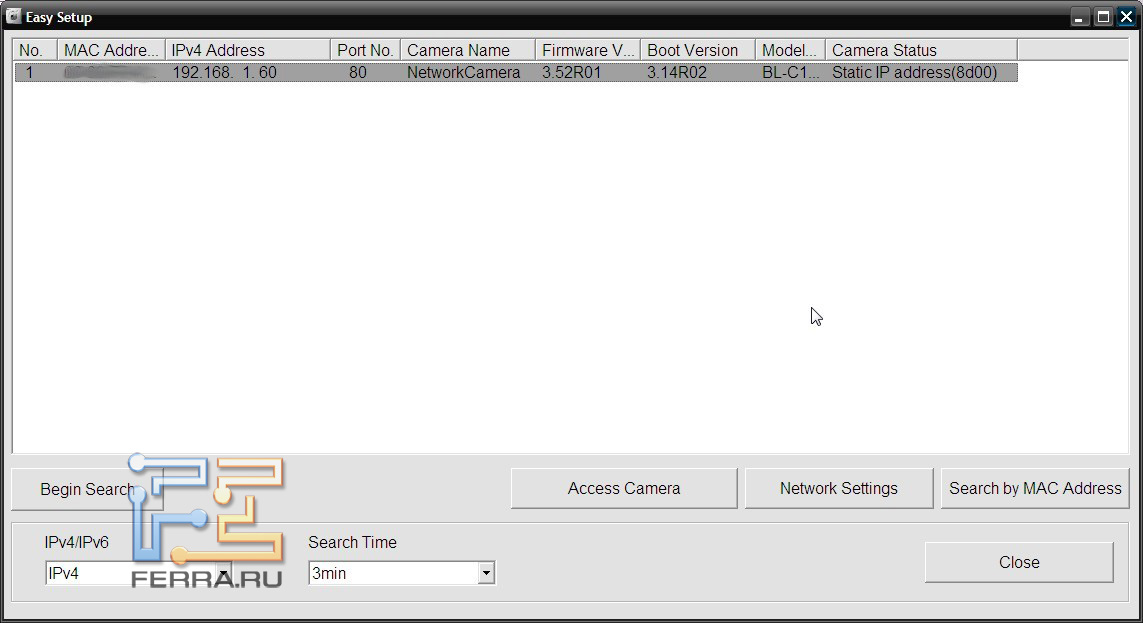

Список обнаруженных камер

При необходимости внести изменения в настройки, это можно сделать в разделе «Network Settings». Нам пришлось только вручную задать более приемлемый для нашей сети IP-адрес во избежание неожиданных столкновений в сети с другими устройствами.

Сетевые настройки камеры BL-C111

Теперь осталось лишь получить доступ к камере, кликнув по кнопке «Access Camera». При первом подключении вам предложат определить логин и пароль для приватного доступа к устройству, а затем откроется форма входа в веб-интерфейс управления прямо в системном браузере.

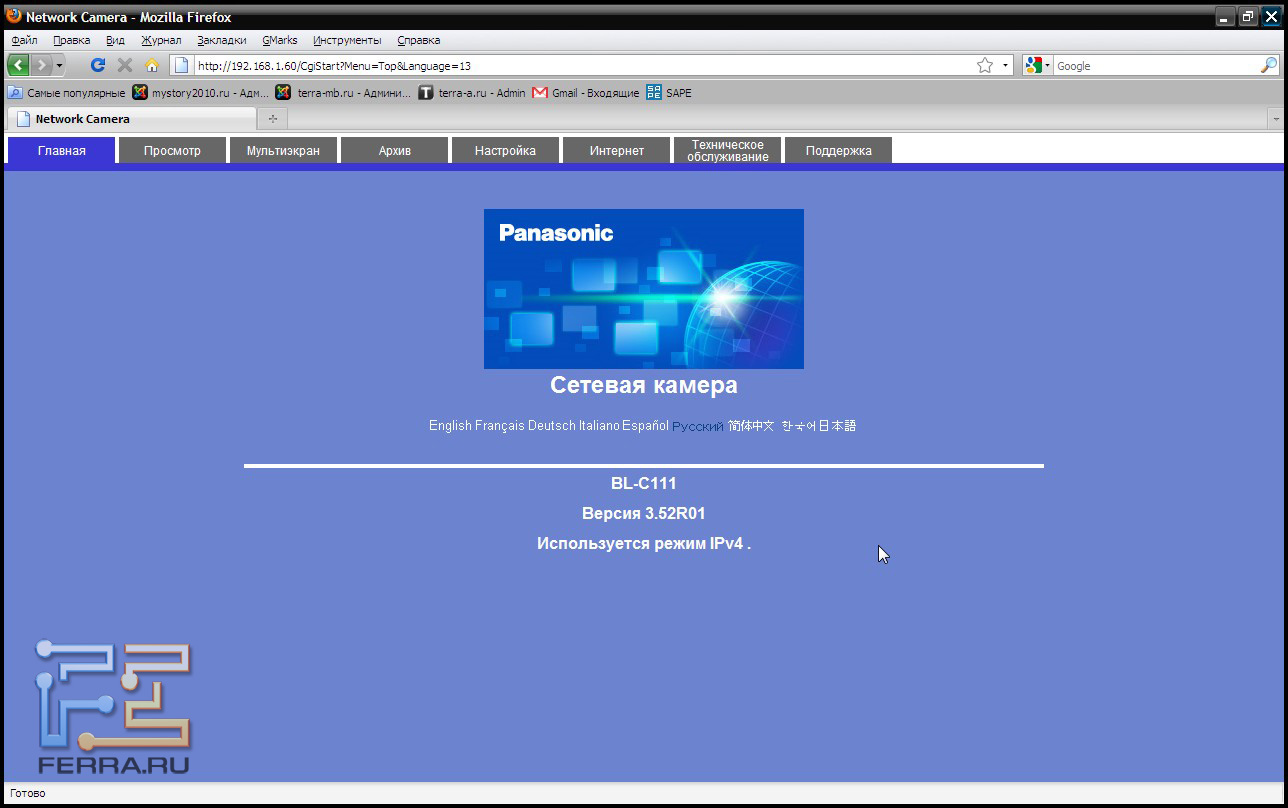

Веб-интерфейс, в отличие от программы подключения камеры, имеет русскоязычную версию, которая выбирается на первом экране. Настроек очень много, они разумно разнесены по различным закладкам, почти каждый параметр имеет поясняющий блок.

Оригинальный файл

Оригинальный файл

Оригинальный файл

Оригинальный файл

Оригинальный файл

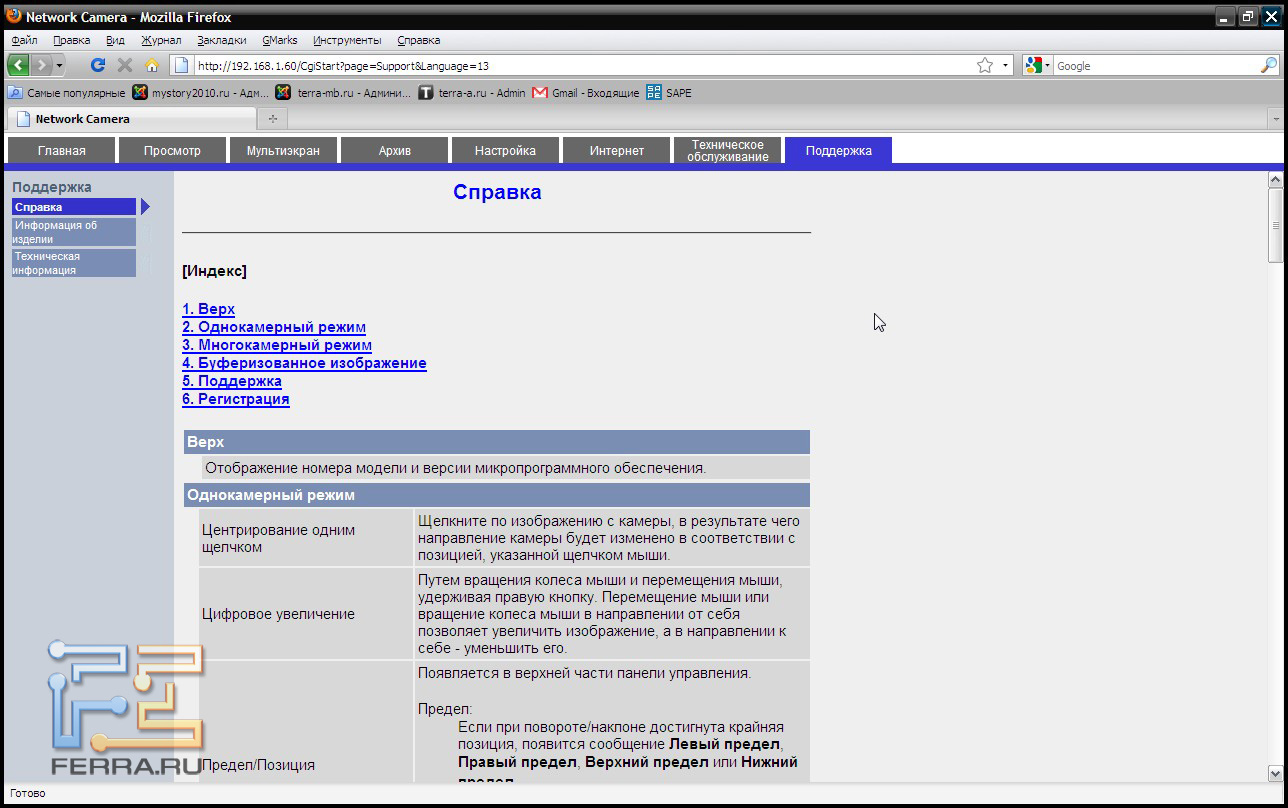

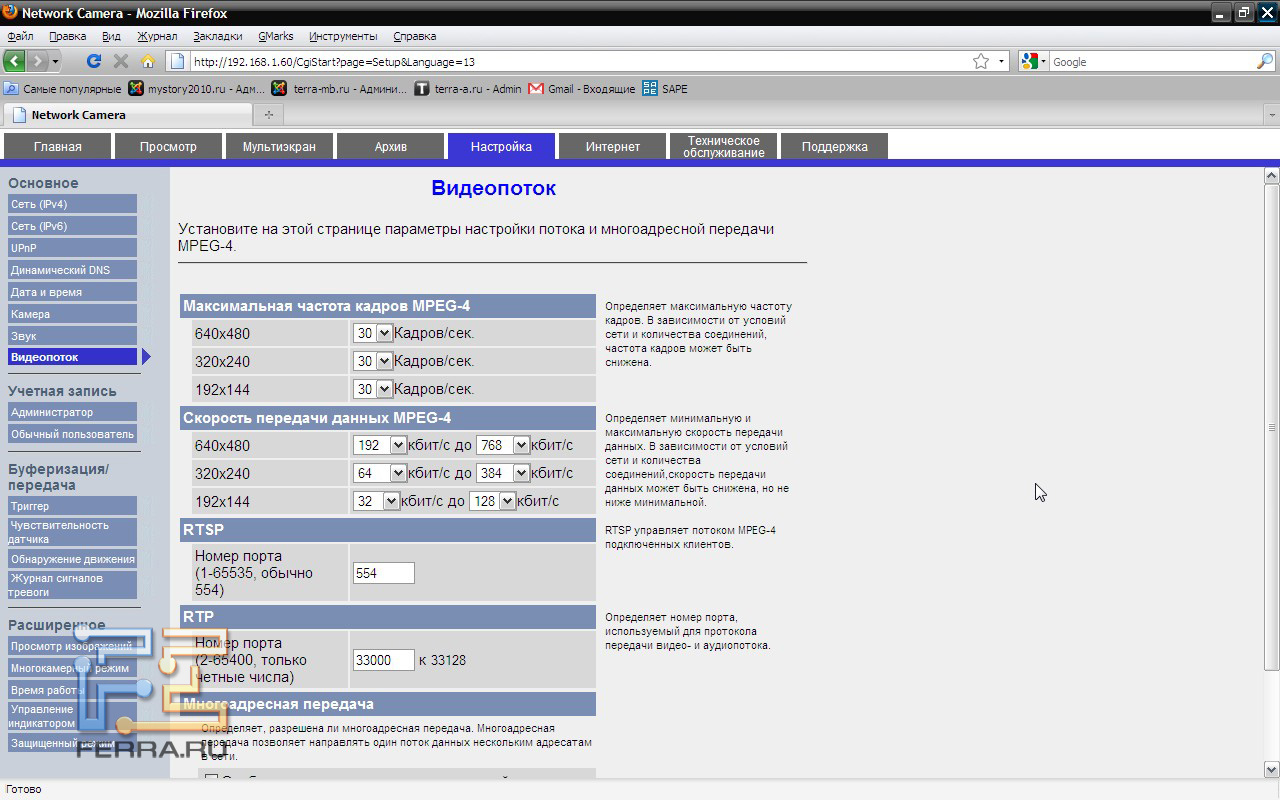

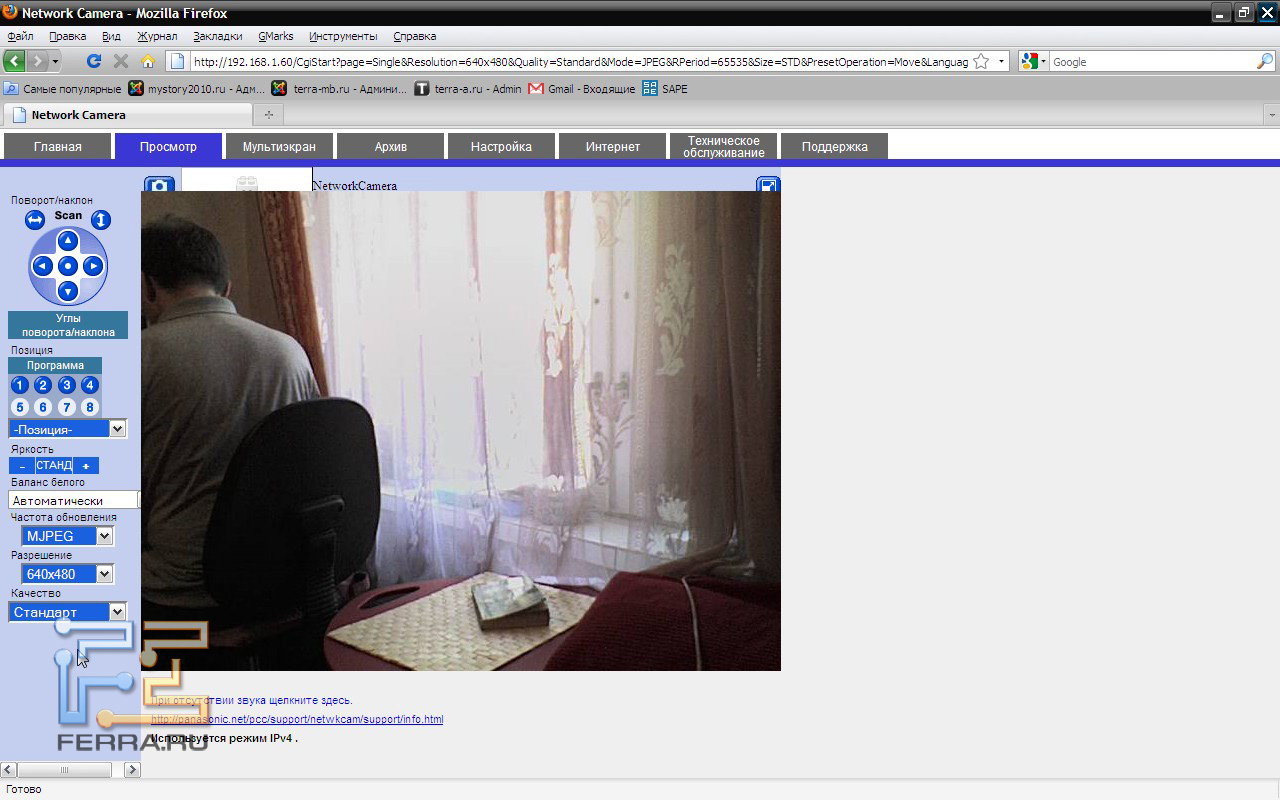

Веб-интерфейс управления камерой BL-C111

В закладке «Просмотр» браузер запросил загрузку компонента activX, пришлось нехотя согласиться, иначе изображение не появляется. В этой же закладке расположена вся система управления механизмом поворота камеры, включая и панорамный обзор, имеется также возможность задать собственные фиксированные позиции просмотра. При двойном клике на каком-либо участке картинки, камера центрируется на этом месте, что, несомненно, повышает простоту и удобство управления ею. Тут же можно задать параметры сжатия и частоту кадров видео, разрешение и качество. Параметры качества представлены тремя вариантами: стандарт, четкость, движение, но на практике существенных отличий в картинке мы не обнаружили.

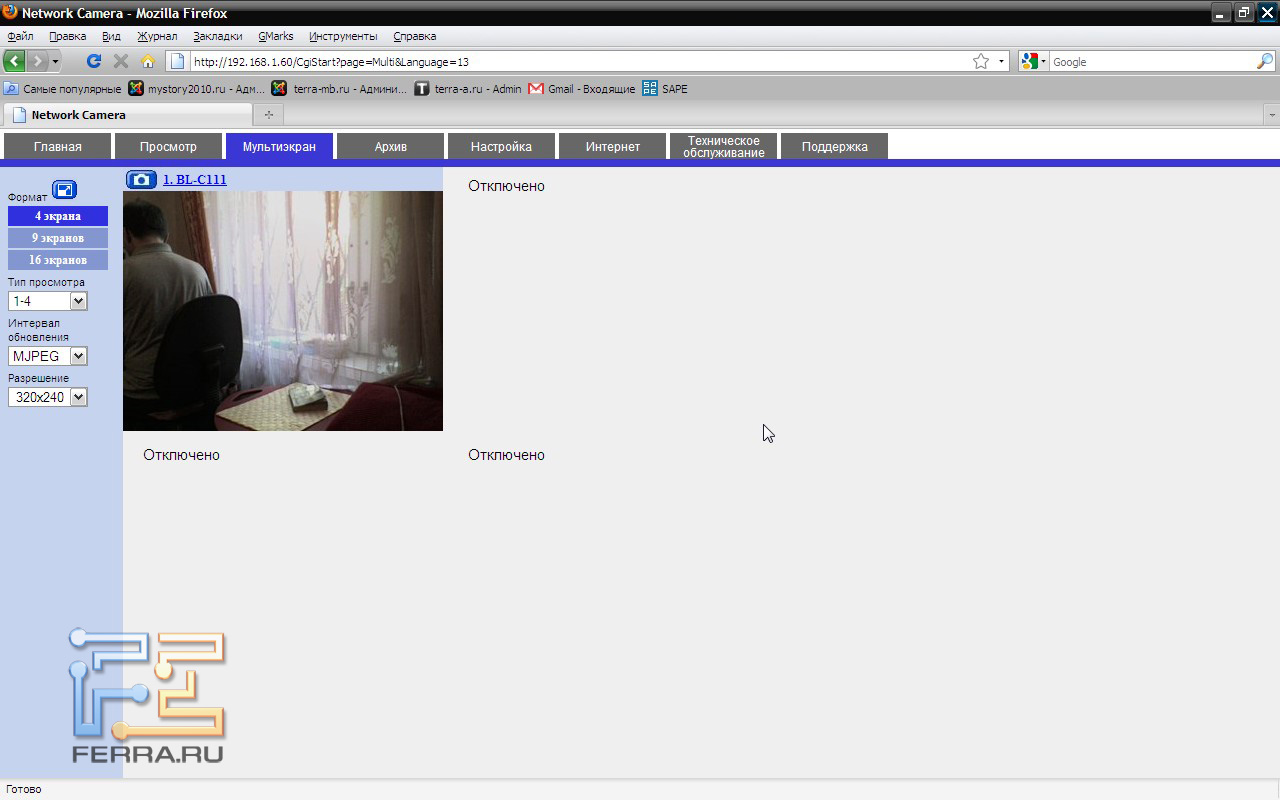

В разделе «Мультиэкран» можно включить отображение до 16 камер одновременно в случае полноценной многокамерной системы наблюдения в доме или офисе.

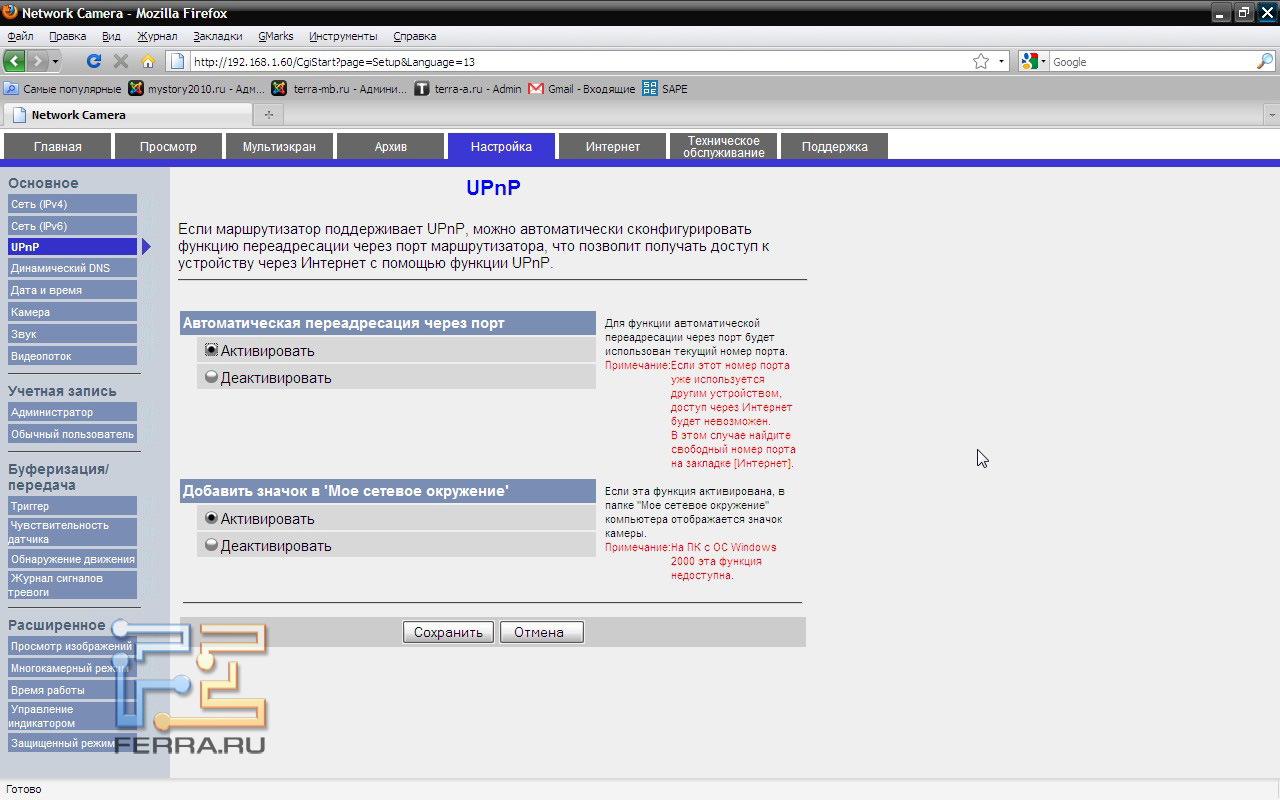

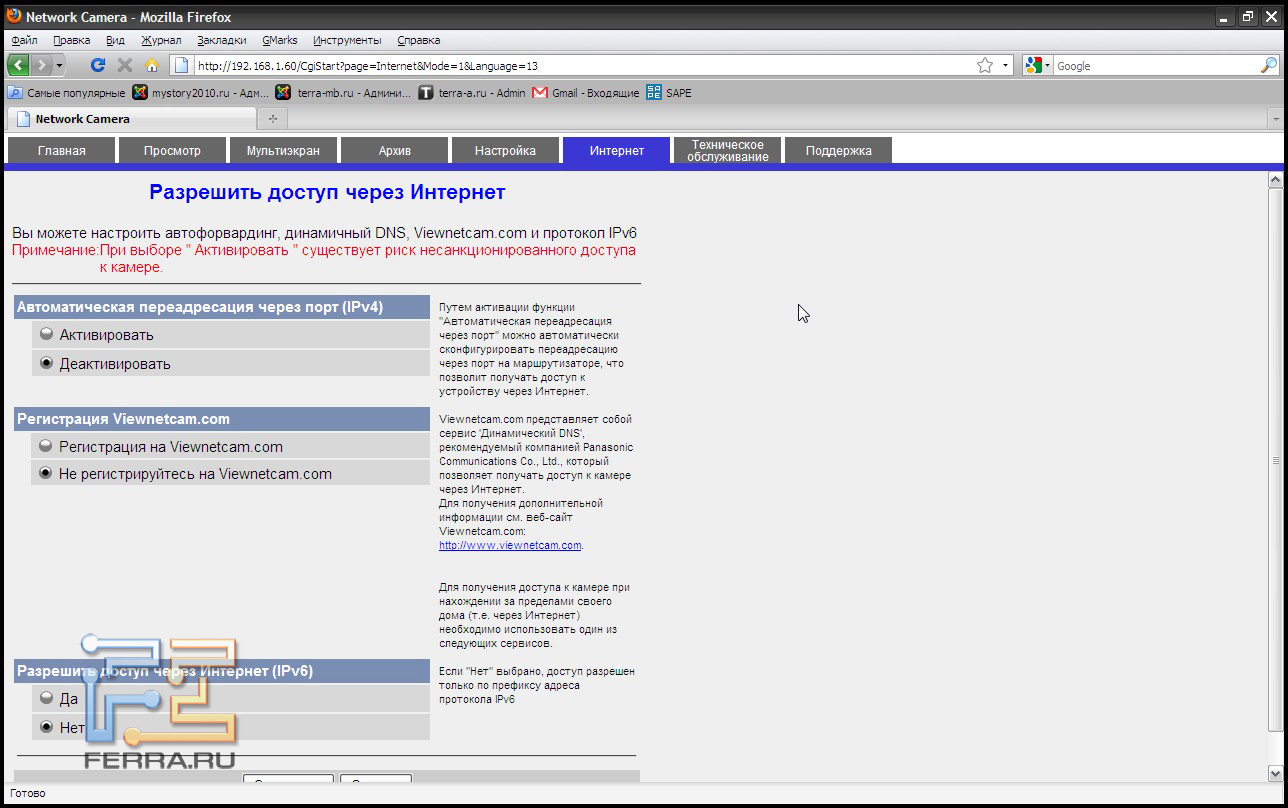

Камера обладает собственным web-сервером и поэтому особый интерес представляет закладка «Интернет», где можно настроить доступ к камере через всемирную паутину. Но для этого необходимо в интерфейсе роутера включить функцию UPnP, которая обычно по умолчанию выключена в целях безопасности. В таком случае IP-камера сможет без вашего участия сконфигурировать открытие нужного порта роутера для принятия запросов из интернета на получение видео. Доступ, как и предполагалось, настроился автоматически, просто и быстро.

Если вы хотите контролировать обстановку дома в свое отсутствие через мобильное устройство, можно переключиться в более экономный мобильный режим, указав в строке адреса дополнительно «/mobile», а затем ввести логин и пароль. В этом режиме можно просмотреть только статические снимки помещения.

Оригинальный файл

Оригинальный файл
Веб-интерфейс управления камерой BL-C111

Все вышеописанное касалось организации передачи потокового видео для развертывания системы удаленного наблюдения в реальном времени. Система не будет полной, если не сможет записывать полученные данные на диск для последующего просмотра. Для этого в комплекте представлена программа Network Camera Recorder. Она устанавливается на компьютер отдельно, не имеет русского интерфейса и очень проста.

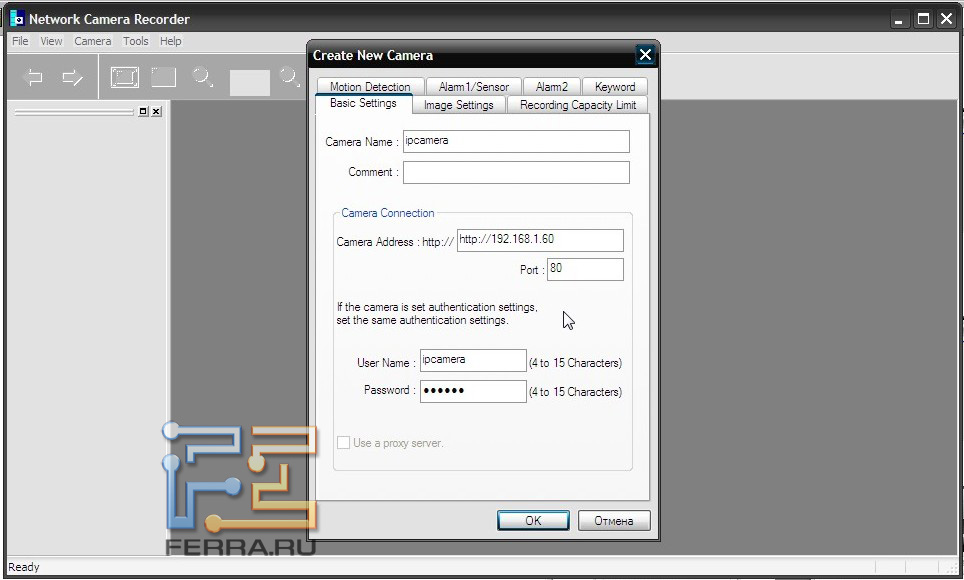

Сначала вам придется добавить существующую и настроенную камеру в список камер программы, указав порт и данные для авторизации. Сразу в интерфейсе появляется картинка поступающего изображения и уже можно производить запись со звуком или без него. Справа имеется панель управления камерой и параметрами записываемого видео, но почему-то они не оказывали никакого влияния на процесс. Задача решилась только настройкой тех же параметров из главного меню, где можно установить режим сжатия, разрешение и качество изображения, именно они приводят к желаемым изменениям.

Запуск и остановка записи происходят также немного странно: кнопки никак не меняют своего состояния и определить, что происходит, можно с трудом. Более того, после вроде бы остановки записи, она, похоже, продолжается, счетчик времени записи бежит, пока вы не переключитесь во вторую закладку для просмотра уже записанных фрагментов. Все записи хранятся в собственном формате программы и могут быть просмотрены прямо в ней. А вот чтобы получить видеофайл в стандартном виде, придется конвертировать нужный фрагмент, что, конечно же, не очень удобно. Справедливости ради надо признать, что конвертирование происходит быстро и без проблем.

Оригинальный файл

Оригинальный файл

Оригинальный файл

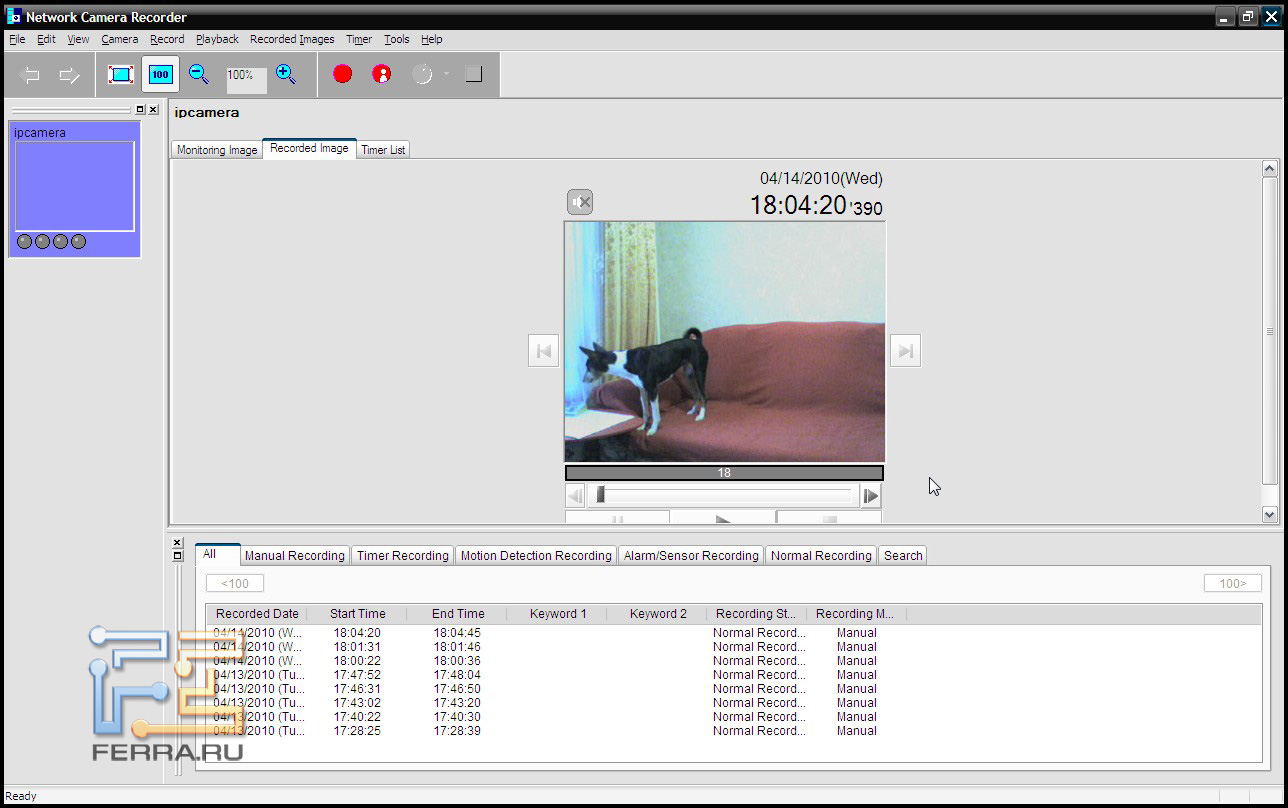

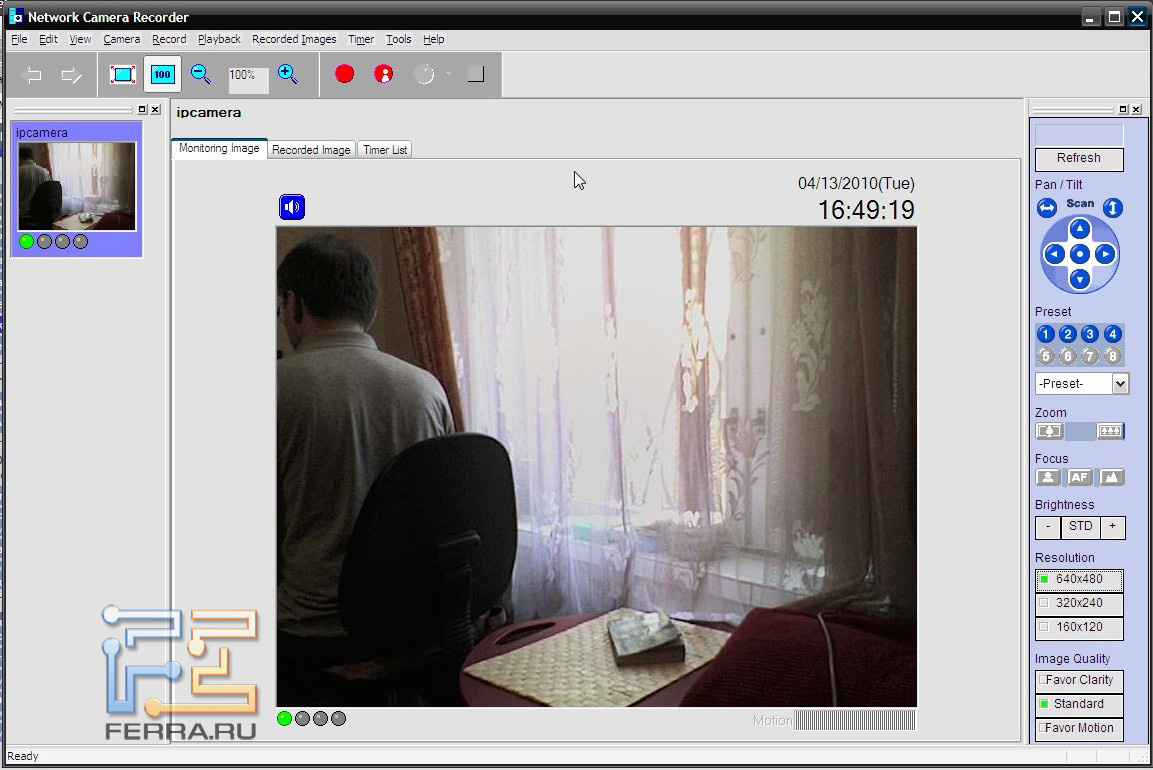

Интерфейс программы Network Camera Recorder

В числе дополнительных функций программы имеется включение детектора движения камеры и запись по расписанию.

Вообще же, создается впечатление, что программа – дитя прошлого века и существенно не обновлялась еще с девяностых годов.

Примеры видеозаписи с камеры BL-C111:

1. 320х240 четкость
2. 320х240 стандарт
3. 640х480 четкость

Итоги

Подводя итоги испытаний устройства, можно с уверенностью заявить о полной успешности прохождения тестов. Сетевая камера Panasonic BL-C111 выполнила все, обещанное производителем, вела себя послушно, не требовала ни продолжительного времени для настройки, ни особых знаний. Хотя устройство позиционируется как IP-камера для домашнего использования, его функционала с излишком хватит для организации видеонаблюдения и контроля на небольшом предприятии или ведения удаленного бизнеса: скажем, наблюдения за процессом производства в небольших цехах, контроля объема запасов на складах, контроля качества обслуживания в магазинах, ресторанах, государственных учреждениях. Камера вполне может использоваться для организации системы безопасности в офисах, конференц-залах и переговорных комнатах, где функция «Privacy», кстати, позволит более гибко управлять условиями приватности.

Конечно, полнее всего получится применять BL-C111 в домашних условиях. Она подходит для установки в квартирах, домах, гаражах, организации видеонаблюдения за детьми и домашними животными. В принципе, ничего не мешает ее использовать и для видеообзора приусадебного участка и подъездов к дому, если смонтировать камеру в помещении у окна, только в этом случае от датчиков температуры придется отказаться. Простота настройки, многообразие вариантов просмотра и записи видео, датчики движения и температуры, возможность построения системы наблюдения из многих камер, просмотр картинки из любой точки мира через интернет – все это делает подобное устройство очень эффективным средством повышения качества и безопасности жизни человека.

В целом, камера произвела хорошее впечатление. Единственное, от чего остался неприятный осадок – это программное обеспечение, идущее в комплекте. Однако для развертывания полноценной системы безопасности можно использовать программное обеспечение сторонних производителей, обычно более функциональное.
