Тестирование маршрутизатора

Тестирование маршрутизатора Gigabyte AirCruiser G GN-BR01G проходило в три этапа. На первом этапе оценивалась производительность собственно маршрутизатора при передаче данных между сегментами WAN и LAN, на втором – между сегментами WLAN и WAN, и на последнем этапе – между сегментами WLAN и LAN.

Тестирование производительности маршрутизаторов проводилось с помощью специального программного обеспечения NetIQ Chariot версии 5.0, разработанной специально для тестирования сетевого оборудования.

Тест 1. Скорость маршрутизации WAN – LAN (проводной сегмент)

Первоначально измерялась пропускная способность маршрутизатора при передачи данных между сегментами WAN и LAN, для чего к WAN-порту маршрутизатора подключался ПК, имитирующий внешнюю сеть, а к LAN-порту – ноутбук, имитирующий внутреннюю сеть. Сетевые стройки портов маршрутизатора и сетевых адаптеров подключенных ПК показаны в табл. 1.

Таблица. 1. Сетевые настройки при тестировании маршрутизатора в режиме WAN-LAN

	Компьютер, подключаемый к WAN-порту	WAN-порт маршрутизатора	LAN-порт маршрутизатора	Компьютер, подключаемый к LAN-порту
IP-адрес	10.0.0.10	10.0.0.254	192.168.1.254	192.168.1.20
Маска подсети	255.255.255.0	255.255.255.0	255.255.255.0	255.255.255.0
Шлюз по умолчанию	10.0.0.254	10.0.0.10	-	192.168.1.254

После этого с использованием программного пакета NetIQ Chariot 5.0 измерялся трафик по протоколу TCP между компьютерами, подключёнными к маршрутизатору, для чего в течение 5 мин. запускались скрипты, эмулирующие передачу и получение файлов соответственно. Инициирование на передачу данных происходило из внутренней LAN-сети. Передача данных от LAN-к WAN-сегменту эмулировалась с использованием скрипта Filesndl. scr (передача файлов), а передача в обратном направлении – с помощью скрипта Filercvl. scr (получение файлов).

Кроме того, проверялась производительность маршрутизатора при использовании демилитаризованной зоны (DMZ-зона). Возможно, для домашних пользователей данная функция и не очень актуальна (мало кому требуется получить доступ к своему домашнему ПК извне), но для корпоративных пользователей эта функция может оказаться востребованной.

Для проверки скорости маршрутизации при использовании DMZ-зоны IP-адрес компьютера во внутренней сети (ноутбук) помещался в демиталиризованную зону и, как и в предыдущем тесте, измерялась скорость передачи данных между DMZ-и WAN-сегментами сети.

Схема теста приведена на рис. 1, а результаты тестирования – на рис. 2.

Увеличить

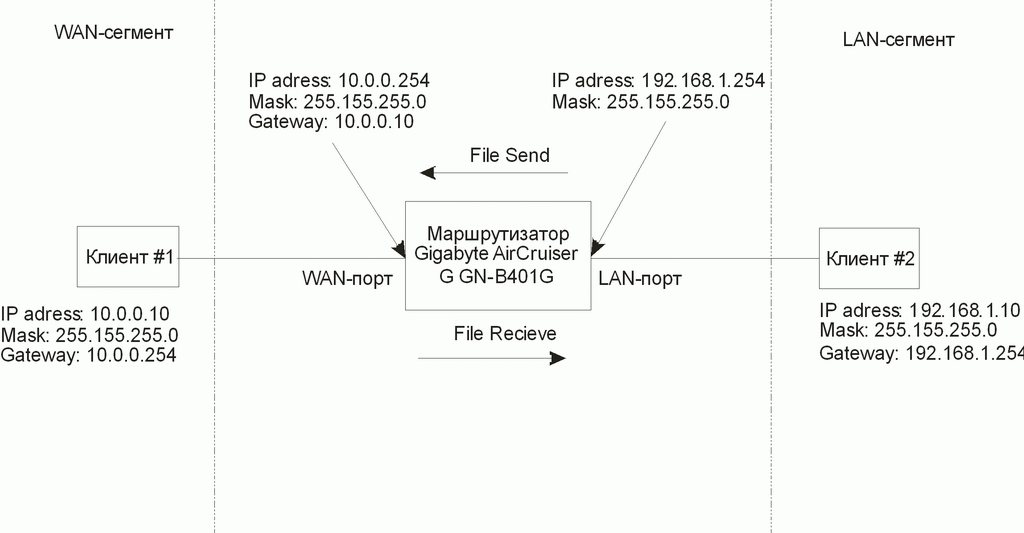

Рис. 1. Схема тестирования маршрутизатора в режиме WAN-LAN

Рис. 2. Результаты тестирования маршрутизатора Gigabyte AirCruiser G GN-BR01G при передаче данных между LAN-и WAN-сегментами сети

Как следует из результатов тестирования, скорость маршрутизации во всех режимах не ниже 40 Мбит/с, что является очень хорошим результатом. Действительно, поскольку наиболее типичным является использование маршрутизатора в режиме создания разделяемого доступа в Интернет с использованием DSL-модема, который подключается к WAN-порту, то такой скорости маршрутизации более чем достаточно для любого Интернет-канала.

Тест 2. Скорость маршрутизации WAN – WLAN (беспроводной сегмент)

На следующем этапе оценивалась скорость маршрутизации при передаче данных между внешнем сегментом WAN и внутренним беспроводным сегментом сети (WLAN). Для этого к порту WAN подключался ПК по интерфейсу 10/100 Base-TX, а между встроенной точкой доступа и ноутбуком на базе мобильной технологии Intel Centrino c интегрированным беспроводным адаптером устанавливалось беспроводное соединение по протоколу IEEE 802.11 g. Сетевые настройки портов маршрутизатора и сетевых адаптеров подключённых ПК показаны в табл. 2

Таблица. 2. Сетевые настройки при тестировании маршрутизатора в режиме WAN – WLAN

	Компьютер, подключаемый к WAN-порту	WAN-порт маршрутизатора	LAN-порт маршрутизатора	Компьютер во WLAN-сегменте сети
IP-адрес	10.0.0.10	10.0.0.254	192.168.1.254	192.168.1.20
Маска подсети	255.255.255.0	255.255.255.0	255.255.255.0	255.255.255.0
Шлюз по умолчанию	10.0.0.254	10.0.0.10	-	192.168.1.254

Схема теста приведена на рис. 3, а результаты тестирования – на рис. 4.

Измерение скорости маршрутизации проводилось точно так же, как и в предыдущем тесте. Как показало наше тестирование, использование различных режимов шифрования трафика (WEP, TKIP, AES) никак не отражается на скорости передачи данных. Поэтому мы решили даже не приводить результатов, поскольку они полностью совпадают с соответствующими результатами в отсутствии шифрования.

Увеличить

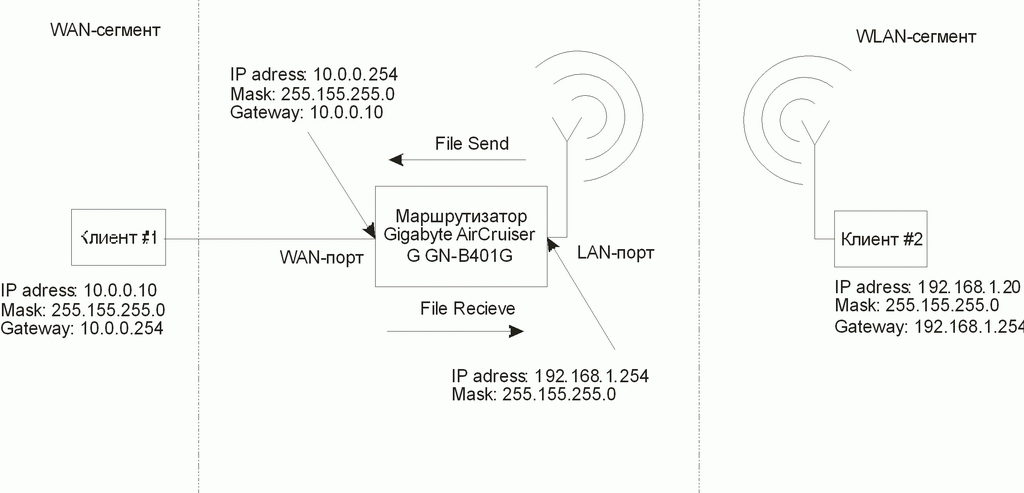

Рис. 3. Схема тестирования маршрутизатора в режиме WAN – WLAN

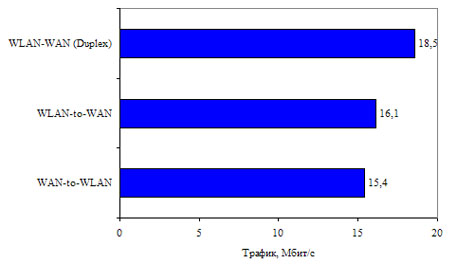

Рис. 4. Результаты тестирования маршрутизатора Gigabyte AirCruiser G GN-BR01G при передачи данных между WLAN-и WAN-сегментами сети

Как следует из результатов тестирования (рис. 4), скорость маршрутизации между сегментами WAN и WLAN практически симметрична и превосходит 15 Мбит/с. В дуплексном режиме скорость маршрутизации составляет всего 18,5 Мбит/с. Ну что ж, результат более чем достойный. Такая скорость маршрутизации позволяет реализовать разделяемый доступ в Интернет для клиентов беспроводного сегмента сети с хорошей пропускной способностью.

Тест 3. Скорость маршрутизации LAN – WLAN (беспроводной сегмент)

Для тестирования встроенной в маршрутизатор точки доступа к LAN-порту подключался ПК по интерфейсу 10/100 Base-TX, а встроенная точка доступа взаимодействовала по протоколу 802.11 g с ноутбуком, оснащённым интегрированным беспроводным контроллером. Измерение скорости передачи данных проводилось точно так же, как и в предыдущем тесте. Сетевые стройки портов маршрутизатора и сетевых адаптеров подключённых ПК показаны в табл. 3.

Таблица. 3. Сетевые настройки при тестировании маршрутизатора в режиме WAN – WLAN

	Компьютер, подключаемый к LAN-порту	LAN-порт маршрутизатора	Компьютер во WLAN-сегменте сети
IP-адрес	192.168. 1.1 0 0	192.168.1.254	192.168.1.20
Маска подсети	255.255.255.0	255.255.255.0	255.255.255.0
Шлюз по умолчанию	-	-	192.168.1.254

Результаты тестирования приведены на рис. 5.

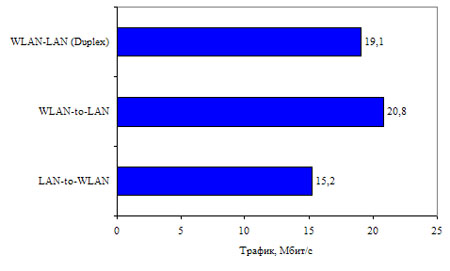

Рис. 5. Результаты тестирования маршрутизатора Gigabyte AirCruiser G GN-BR01G при передачи данных между WLAN-и LAN-сегментами сети

По результатам тестирования скорость передачи данных между LAN-и WLAN-сегментами сети практически не отличается от скорости передачи данных между WAN-и WLAN-сегментами и во всех режимах превосходит 15 Мбит/с.

Тут стоит вспомнить, что для протокола 802.11 g типичной является скорость 23–25 Мбит/с, то есть, примерно на 10 Мбит/с больше. И пожалуй, это единственное замечание, которое можно сделать в отношении маршрутизатора Gigabyte AirCruiser G GN-BR01G.

Выводы

Итак, подводя итог нашему тестированию, можно сделать следующий вывод.

Маршрутизатор Gigabyte AirCruiser G GN-BR01G вполне отвечает своему назначению и может быть рекомендован для домашнего и офисного использования.

По своим функциональным возможностям и по возможности настройки маршрутизатор Gigabyte AirCruiser G GN-BR01G позволяет создавать достаточно гибкую, и, что немаловажно, достаточно безопасную сетевую инфраструктуру.

Высокая скорость маршрутизации трафика между WAN-и LAN-портом позволяет использовать маршрутизатор для создания разделяемого доступа в Интернет с самым высокоскоростным каналом связи.

Единственный незначительный минус – это недостаточно высокая скорость обмена данными между беспроводным и проводным сегментами сети.

Также стоит отметить, что для конечных пользователей имеет немалое значение такой параметр, как внешний вид продукта, а как мы могли убедиться по фотографиям, Gigabyte AirCruiser G GN-BR01G выглядит достаточно красочно и интересно. Именно поэтому наша редакция номинирует продукт от Gigabyte на награду за лучший дизайн в данном типе устройств.
