Обзор экспозиции контроллеров и дисков Serial ATA на прошедшем IDF. Введение в новый интерфейс Serial ATA II.
На этой странице собраны фотографии моделей дисков с интерфейсом Serial ATA, которые демонстрировались на IDF в Сан-Хосе в начале сентября 2002 года. Основные комментарии к этому фоторепортажу читайте по ходу дела и на предыдущей странице.
Прежде всего, интересен ПЕРВЫЙ в мире мобильный винчестер с Serial ATA - от Fujitsu. Ради этого компания Fujitsu даже организовала отдельный стенд на IDF:
|
|
|
|
|

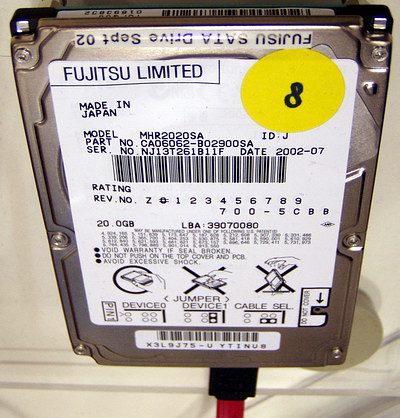

Fujitsu MHR2020SA - the world first mobile HDD with Serial ATA. |

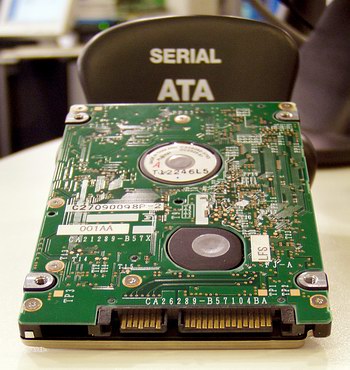

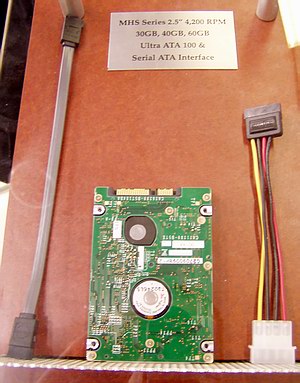

А вот таким малюсеньким он выглядит по сравнению с кабелями.
|
|
|
Fujitsu MHR2020SA. |

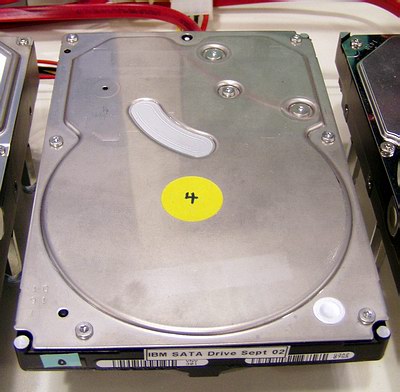

Диск IBM с интерфейсом Serial ATA был всего один на всей многостендовой экспозиции - на стенде NEC (дисков остальных производителей было больше). Видимо это очень предварительный сэмпл типа IBM 120GXP с обновленной платой контроллера для Serial ATA. Что ж, IBM, как всегда запаздывает.
|
|
|
Диск IBM с интерфейсом Serial ATA был замечен только на стенде NEC. |
Зато трехдюймовых (настольных) дисков Serial ATA от остальной четверки производителей было предостаточно. Больше всех было дисков Maxtor - на 30-ти или даже 40-ка разных стендах. Самой популярной была новейшая модель Maxtor DiamondMax 16 емкостью 120 или 160 Гбайт:
|
|
|
|
|

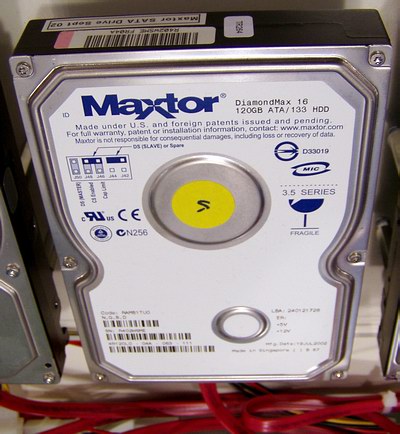

Maxtor DiamondMax 16 емкостью 120 Гбайт c интерфейсом Serial ATA. Справа - переходник для питания по стандарту Serial ATA (широкая часть разъема на диске). |
Причем, судя по маркировке и разговорам с представителем Maxtor, чтобы слепить сериальную модель из UATA133-шной, разработчики просто немного модифицировали плату контроллера диска, добавив туда чип-транслятор 88i8030 от Marvell, переводящий сигналы UATA/133 в Serial ATA и наоборот:
|
|
|

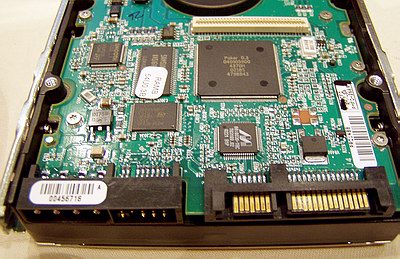

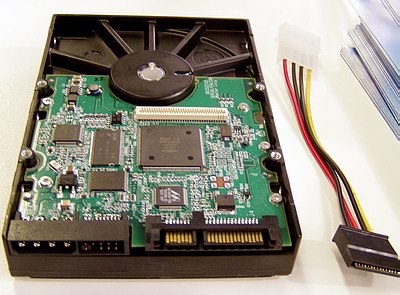

Контроллер диска DiamondMax 16 c интерфейсом Serial ATA - просто добавлен транслятор от Marvell. |
При этом, как сказал инженер Maxtor, для повышения трансфера "под" сериальные 150 Мбайт/с основной (параллельный) контроллер немного "разогнали".
Аналогично поступили Samsung и Western Digital в сэмплах своих дисков, причем у Samsung даже основной "параллельный" контроллер - тоже от Marvell:
|
|
|
Контроллеры Serial ATA на сэмплах дисков Samsung (слева) и WD (справа). |
А вот и сами сэмплы дисков Samsung...
|
|
|
|
|

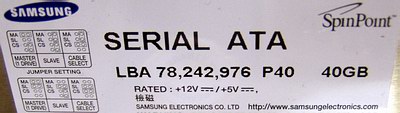

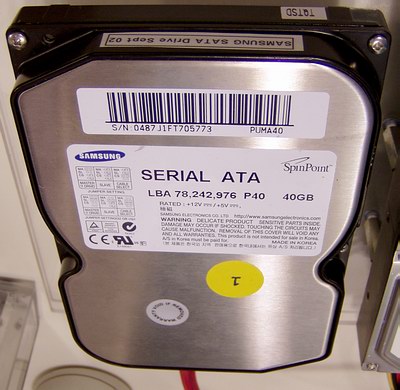

Сэмпл диска Samsung с интерфейсом Serial ATA. |

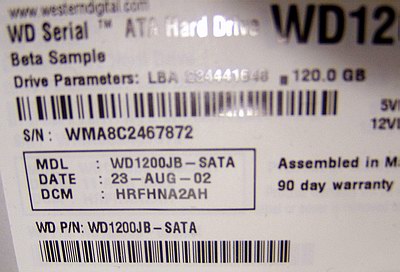

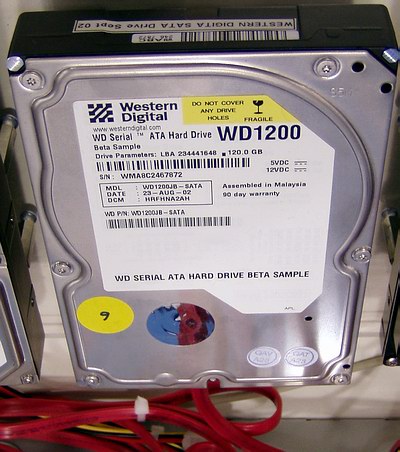

...и Western Digital. Их можно было найти на нескольких стендах. Обратите внимание на 3 месяца гарантии на сэмпл WD (см. наклейку). :)
|
|
|
|
|
Сэмпл диска WD с интерфейсом Serial ATA. |

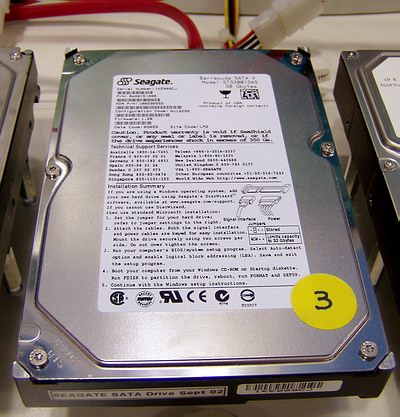

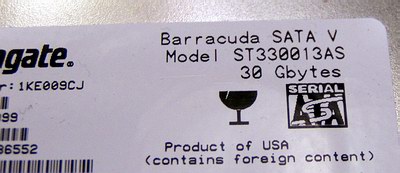

И лишь одна Seagate в своей модели Barracuda ATA V (на данном сэмпле с Serial ATA необычна емкость - всего 30 Гбайт)...
|
|
|
|
|
Сэмпл диска Seagate с интерфейсом Serial ATA. |
... использовала свой собственный чип контроллера с уже встроенной поддержкой Serial ATA. Так сказал инженер Seagate, присутствовавший на одном из стендов, где демонстрировались диски Seagate. К сожалению, проверить его слова было невозможно, поскольку с обратной стороны диск традиционно был прикрыт "броней":
|
|
|

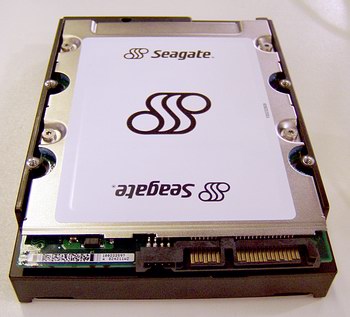

Брюхо барракуды. |

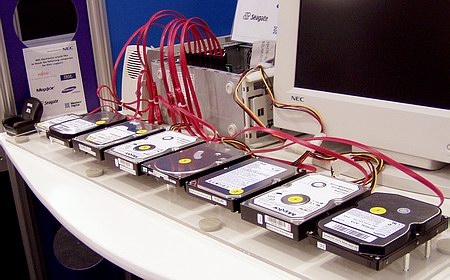

А вот все эти диски вместе на стенде NEC:
|
|
|
|
|

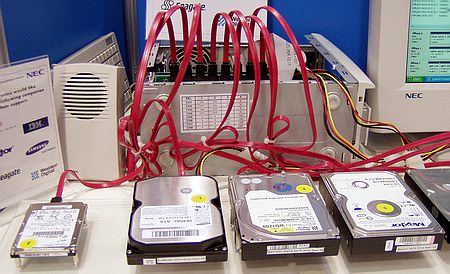

Диски всех производителей работают по Serial ATA одновременно на 8-канальном контроллере NEC, построенном на чипе собственной разработки. |
К сожалению, данный чип от NEC не планируется для широкой продажи (по словам одного из старших сотрудников на стенде NEC).
|
|
|
|
|

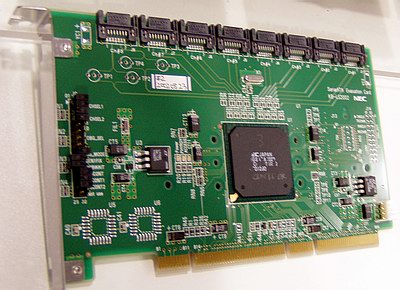

Чип и контроллер Serial ATA разработки NEC. Они предлагаются не как законченный продукт на рынок, а продаются только как схемотехническое решение и проект кристалла заинтересованным в их выпуске компаниям. |
А на стенде сообщества Serial ATA можно было не только наблюдать одновременную работу шести разных дисков (по Serial ATA, естественно)...
|
|
|

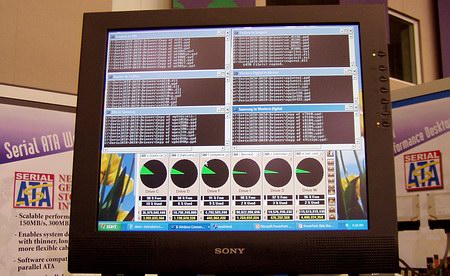

Одновременная работа 6 разных дисков по Serial ATA. |

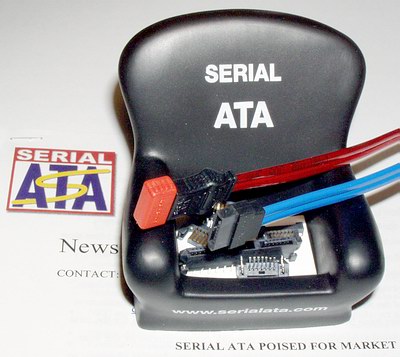

...но и ознакомиться с разнообразием кабелей и разъемов Serial ATA:
|
|
|
"Мамы" и "папы" Serial ATA. |
А вообще, мощное развитие индустри Serial ATA производит очень сильное впечатление. Не меньше, чем этот Боинг в натуральную величину. :)
|
|
|
|
