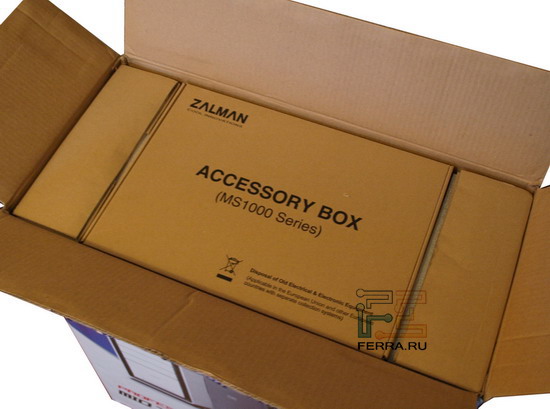

Традиционно корпус поставляется в прочной картонной красочной коробке, но отличия от армии подобных упаковок все же есть: Zalman не только отказалась от применения пенопласта для распорок (здесь мягкий пенополиуретан), но и уложила комплектующие корпуса в отдельную картонную коробку.

Прежде всего, предлагаем вам ознакомиться с техническими характеристиками:

Тип корпуса	Miditower
Материал корпуса	Сталь, толщина 0.8-1 мм
Отсеки 3.5”	1 (переходник 5.25”-3.5”)
Отсеки 5.25”	10 (3 заняты корзиной для трех HDD 3.5”)
Внутренние отсеки 3.5”	3 5.25” переходника 3 со съемными салазками (три отсека 5.25”)
Внутренние отсеки 2.5”	2 накопителя в переходнике 3.5”-2x2.5”
Корзина HDD	Съемная 3 накопителя 3 съемных переходника 5.25”-3.5”
Формат материнской платы	ATX mATX
Блок питания	Отсутствует
Размещение блока питания	Нижнее Горизонтальное
Пылевые фильтры	Да, на нижней панели
Клавиши	Power Reset
Разъемы и порты	2 x USB 1 x eSATA Mic Phones
Индикаторы	Power HDD
Вентиляторы в комплекте	2 x 120 мм черные 1 x 92 мм черный
Цвета	Черный
Окно	Нет
Обеспечение безопасности	Нет
Поддержка плат расширения	7 отсеков Полноразмерная высота
Прочее	Ручные защелки для четырех 5.25” устройств Направляющие для трех HDD Фиксация плат расширения винтами Микролифты дверец фронтальных разъемов и отсека с салазками для жестких дисков
Размеры корпуса	200 x 500 x 560 мм
Масса	11.5 кг

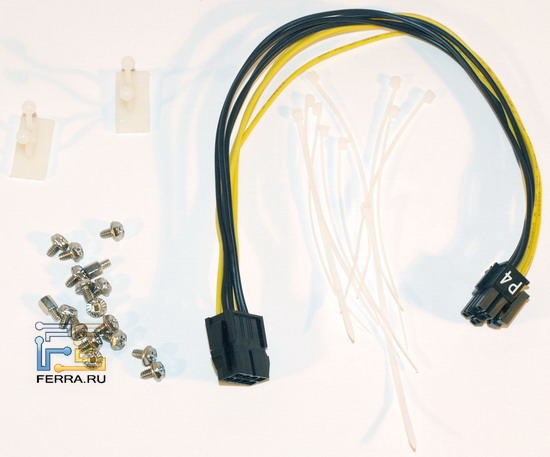

В комплекте есть все необходимое для сборки:

• инструкция по сборке;
• заглушка с отверстием для 3.5 дисковода или картридера;
• удлинитель для подключения питания процессора 8-pin -> 4+4-pin;
• набор винтов;
• набор стяжек длиной 100 мм;
• две приклеивающихся площадки для крепления кабелей;
• две съемные ножки.

Дизайн

Внешний вид корпуса строг и лаконичен, однако нельзя сказать, что глазу совершенно не за что зацепиться – корпус все же имеет свое собственное и запоминающееся «лицо».

Оригинальный файл

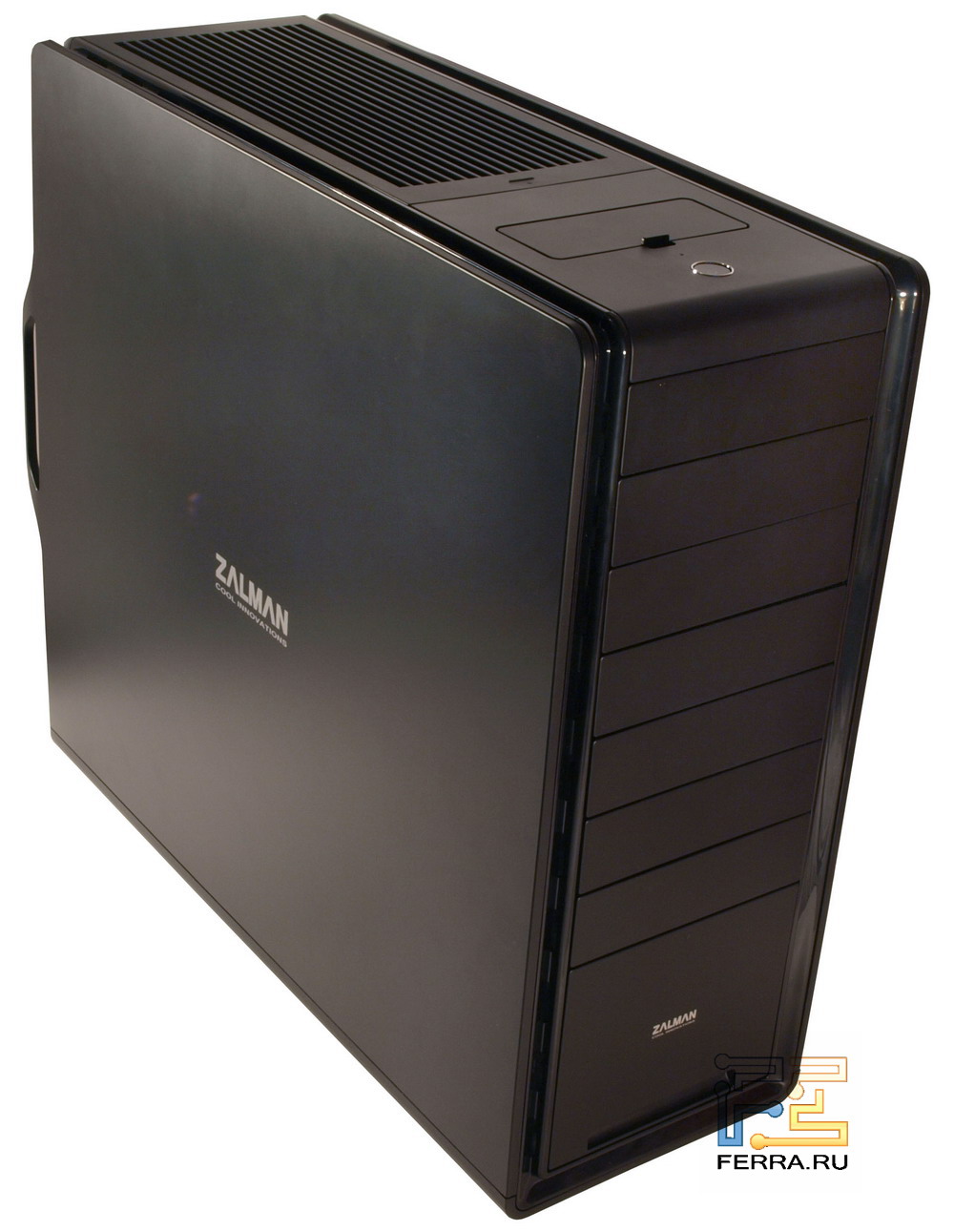

Общий вид

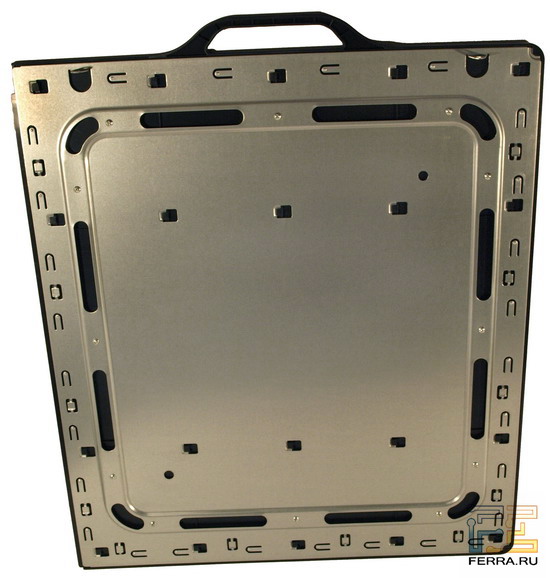

Корпус буквально затянут в пластик – из видимых снаружи стальных частей можно назвать только заднюю панель. Боковые стенки составные: пластик плюс металл, причем левая крышка дополнительно имеет шумоизоляцию. Обе крышки очень тяжелые и достаточно плотно сидят на своих местах, они оснащены ручками для удобного снятия. Когда берешь крышку в руки, то сразу становится понятно, для чего же ручки – вес крышки очень серьезный.

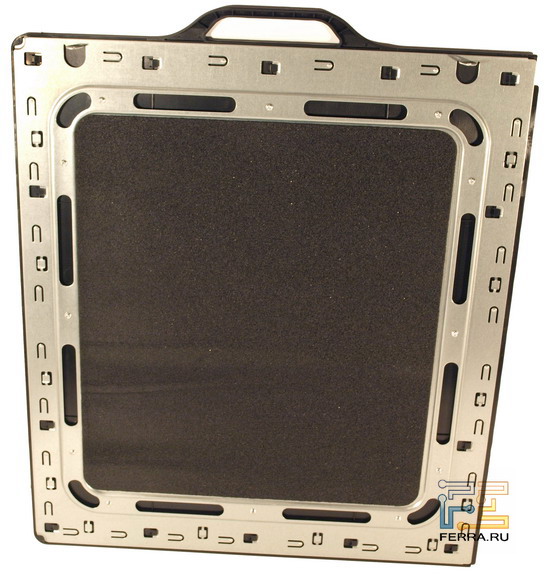

Левая крышка

Правая крышка

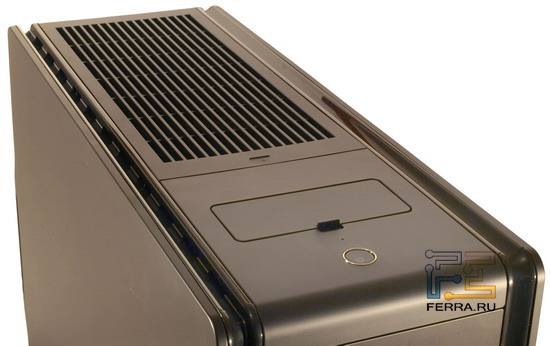

Верхняя панель оснащена съемной решетчатой крышкой, под которой находятся два отверстия для вентиляторов 120/140 мм, один 120 мм вентилятор уже установлен.

Верхняя панель

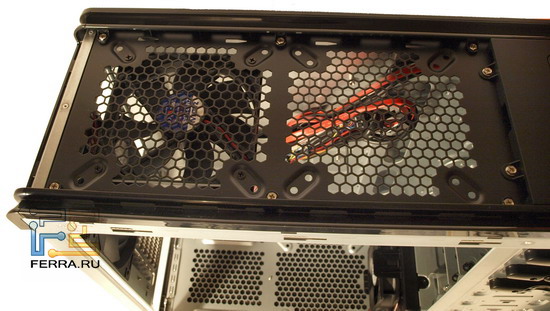

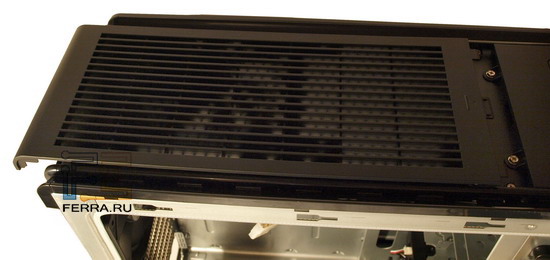

Вентиляция на верхней панели

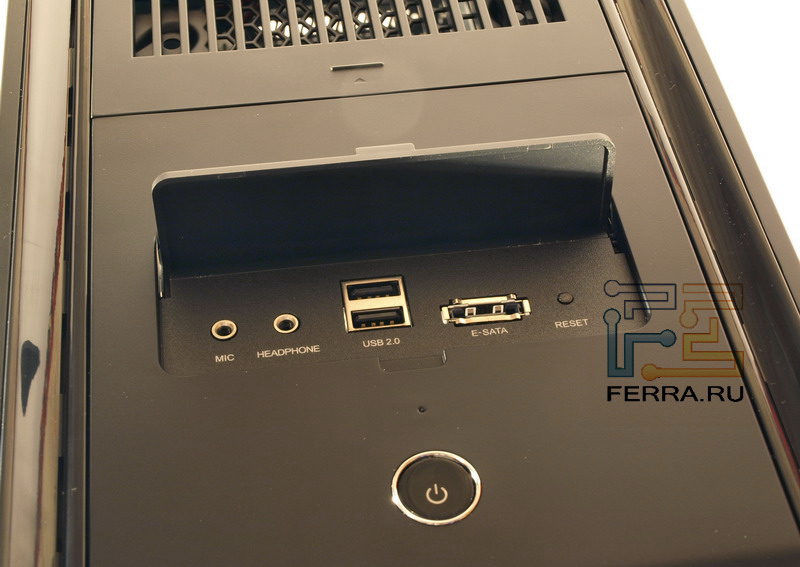

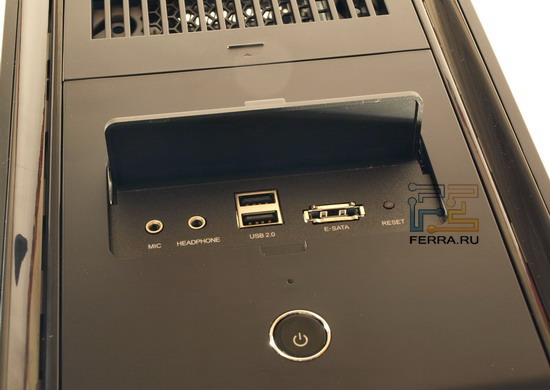

Здесь же кнопка включения, лампа «HDD» и лючок, скрывающий интерфейсы USB, звука и eSATA, а также кнопку перезагрузки.

Оригинальный файл
Разъемы корпуса

Лючок оснащен микролифтом, но не имеет пружинного доводчика, потому непонятно, для чего сделан микролифт.

На фронтальной панели расположились 10 пятидюймовых отсеков, причем три из них заняты общей корзиной для трех жестких дисков.

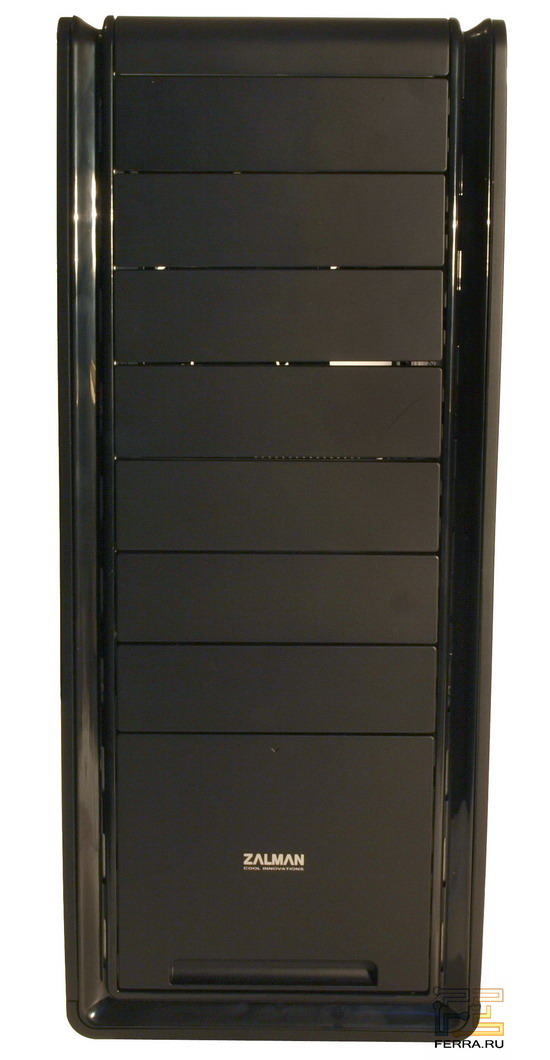

Фронтальная панель

Конструкция корзины продумана до мелочей, ведь поддерживается горячая замена жестких дисков.

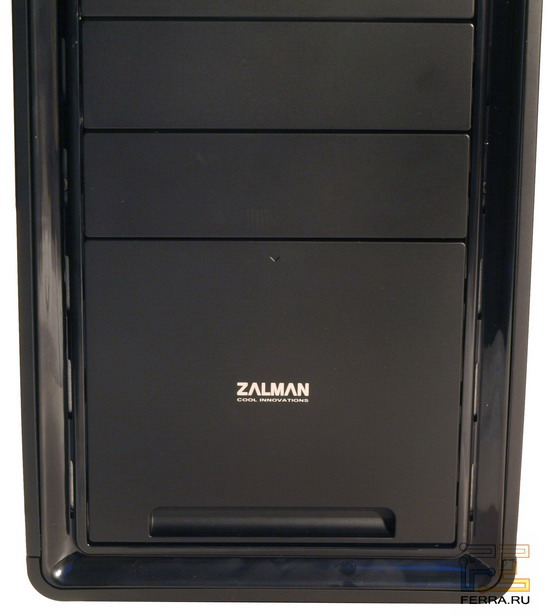

С фронта предусмотрена крышка на защелке, которая открывается одним прикосновением, крышка, кстати, тоже имеет микролифт, а потому плавно открывается.

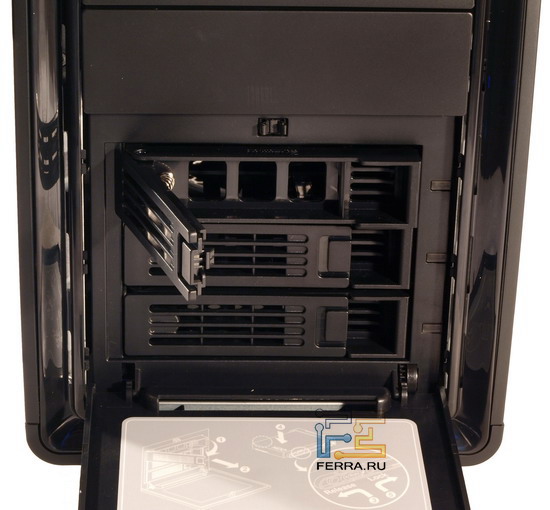

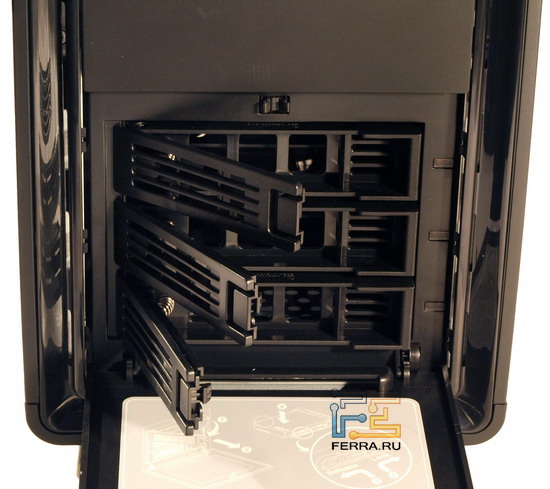

Три съемных направляющих достаточно удобно и легко вытаскиваются, достаточно нажать на подпружиненную защелку и потянуть за откидной рычаг.

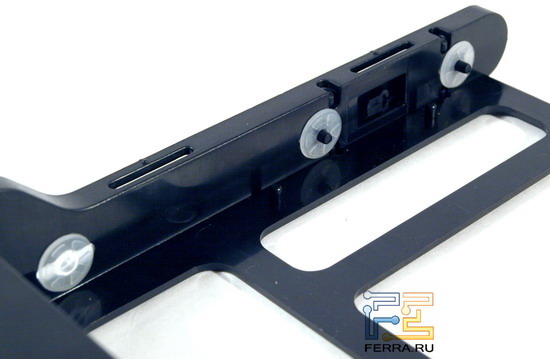

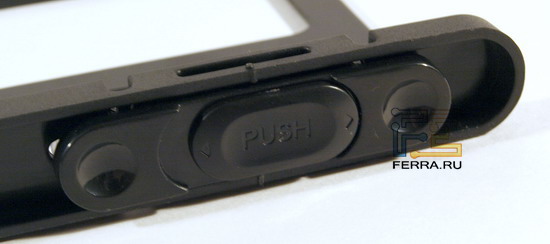

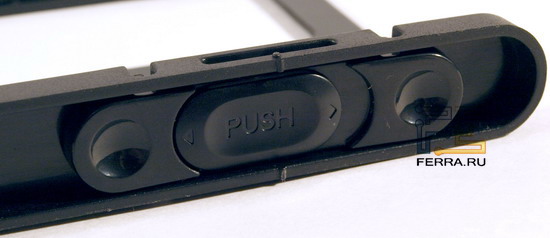

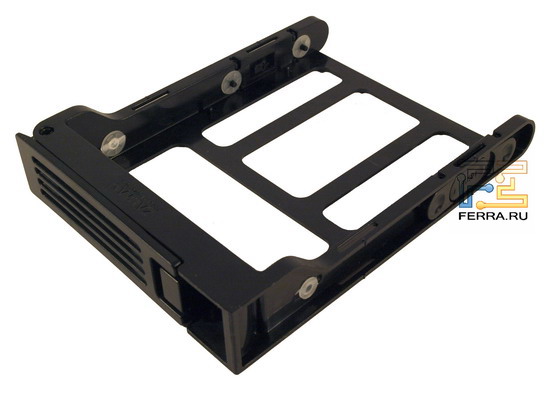

Направляющие пластиковые, оснащены удобными защелками, фиксирующими диск, а дополнительно можно закрепить диск двумя винтами, причем предусмотрены мягкие демпферы.

Пластиковые направляющие для диска

Потрясающе удобная конструкция. При этом саму корзину можно установить на любой высоте – по умолчанию она смонтирована в нижних отсеках 5.25”. Кроме того, Zalman предлагает корпус MS1000-HS2, оснащенный двумя такими корзинами.

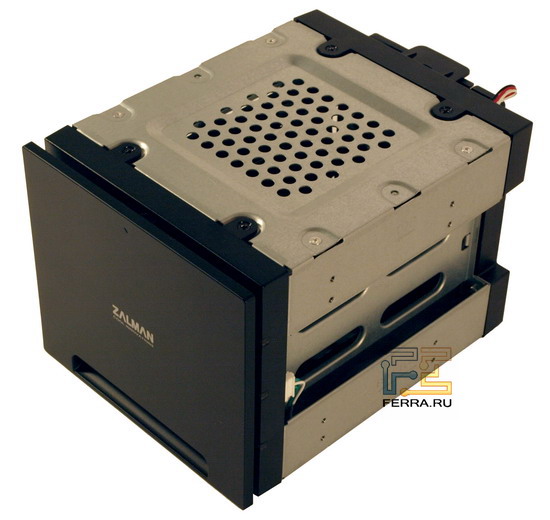

Корзина для трех накопителей с горячей заменой

Установка корзины в корпусе

На крышке корзины, кстати, расположена памятка по установке дисков с интуитивно понятными рисунками.

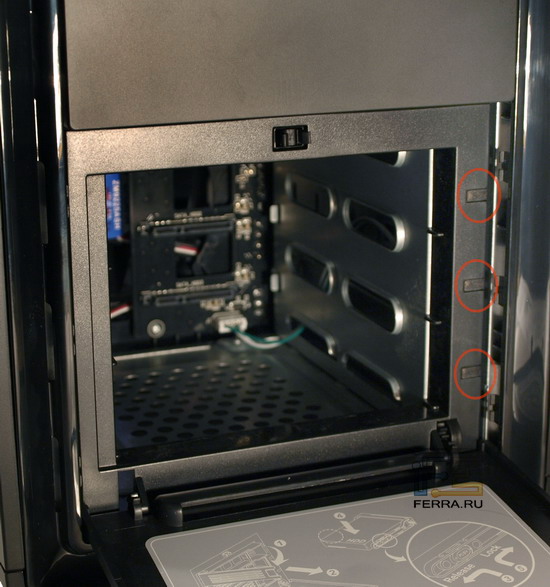

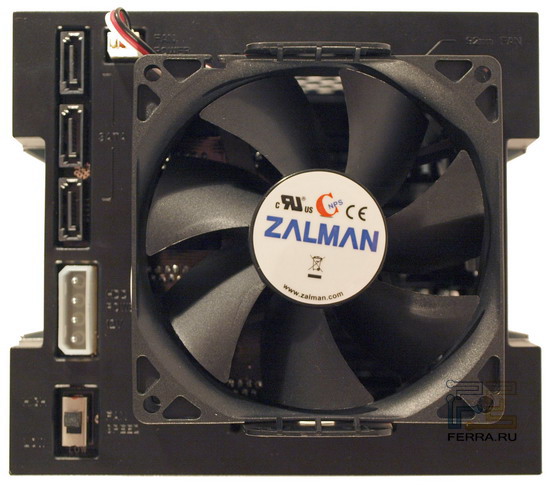

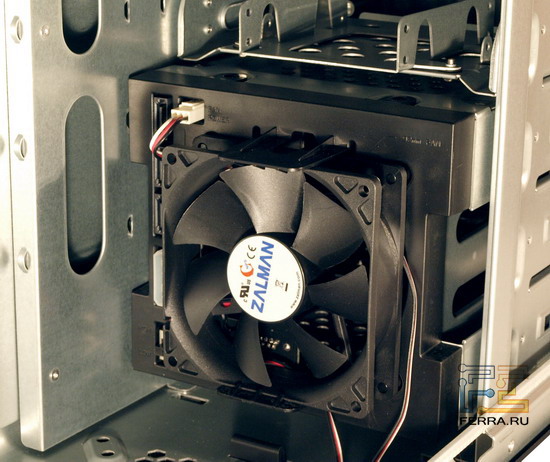

С обратной стороны располагается вентилятор, охлаждающий накопители, три разъема SATA и один 4-контактный разъем питания. Странно, что Zalman не установила 15-контактные разъемы, используемые на SATA-накопителях.

Вид на корзину сзади

Вентилятор может работать в двух режимах – быстрый и медленный, для этого предусмотрен переключатель. При установке диска в соответствующий отсек рядом с ним загорается светодиод. Это не сигнализаторы доступа к диску.

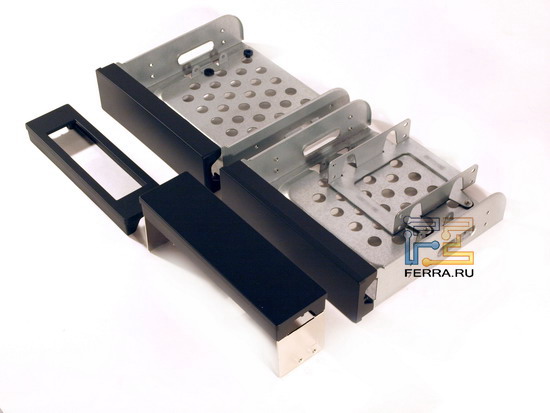

Кроме трех дисков в корзине, в корпус можно установить еще три накопителя 3.5”, которые привинчиваются к рамкам, устанавливаемым в 5-дюймовые отсеки.

Набор рамок для установки дополнительных накопителей

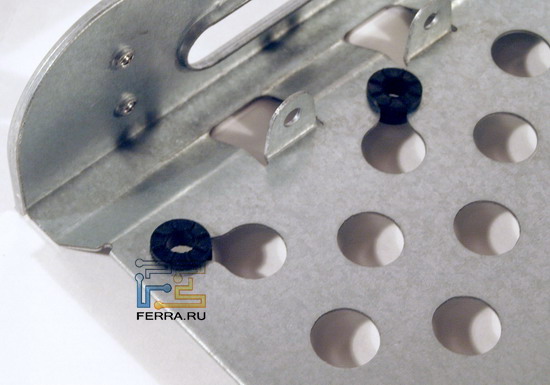

На одной из трех рамок закреплен переходник для установки двух ноутбучных накопителей или SSD. Естественно, все накопители задемпфированы.

Демпферы

Таким образом, в корпус можно установить до 7 жестких дисков, или даже поставить до 10 мобильных шасси и собрать домашний сервер.

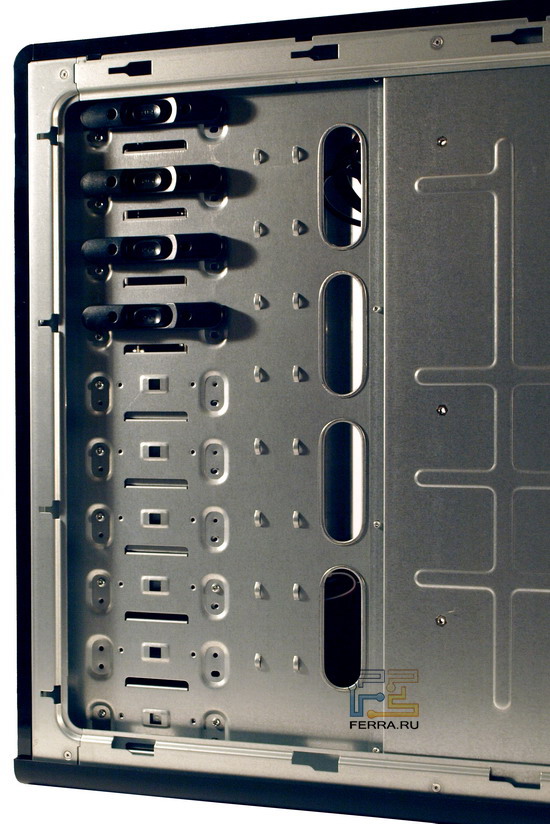

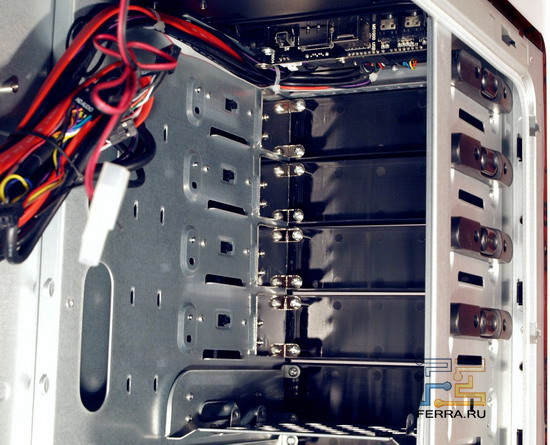

Десять встроенных отсеков 5.25”

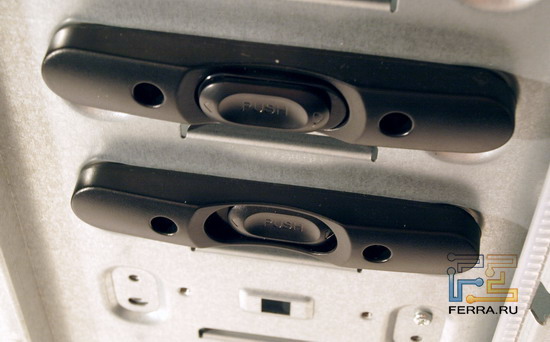

Интересно, что четыре верхних отсека оснащены безотверточным креплением, которое очень удобно реализовано.

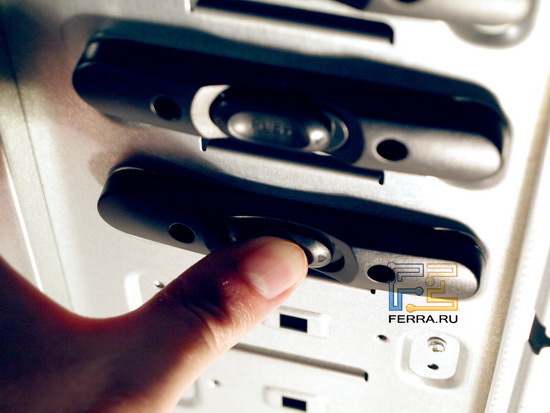

Защелки системы «нажал, задвинул – готово».

Чтобы закрепить привод или другое устройство, придется снять правую стенку, но это стоит сделать еще и для того, чтобы компактно уложить провода.

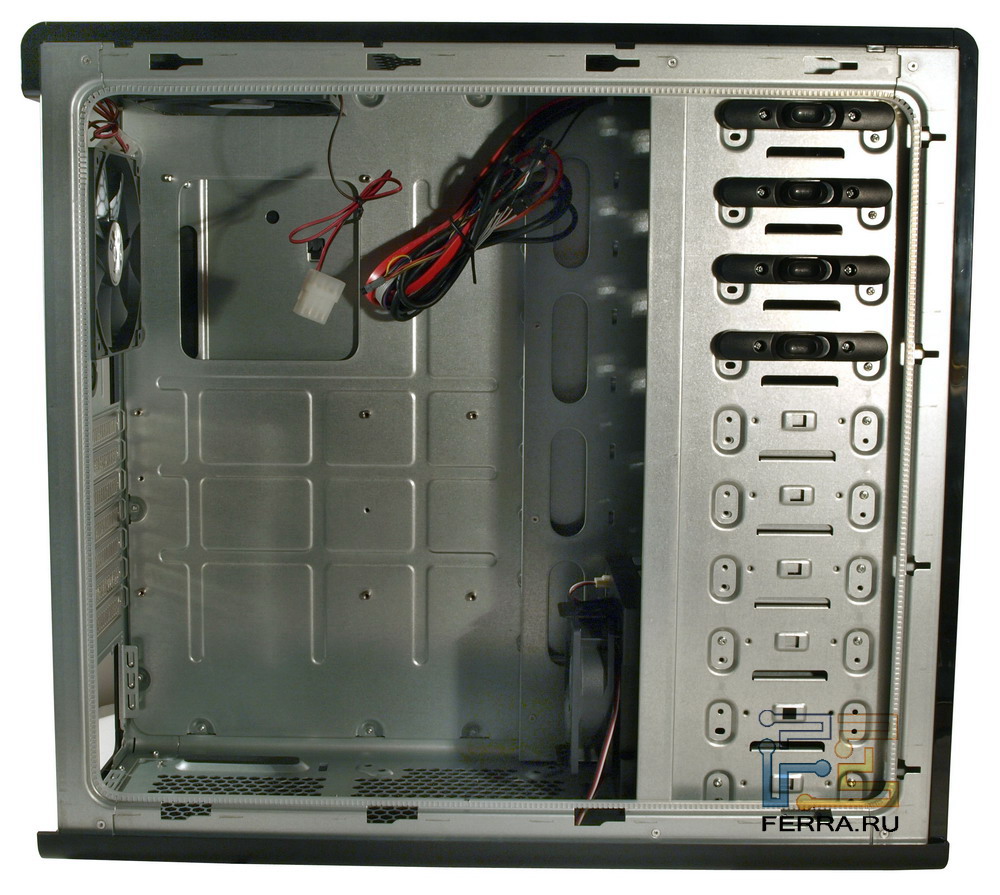

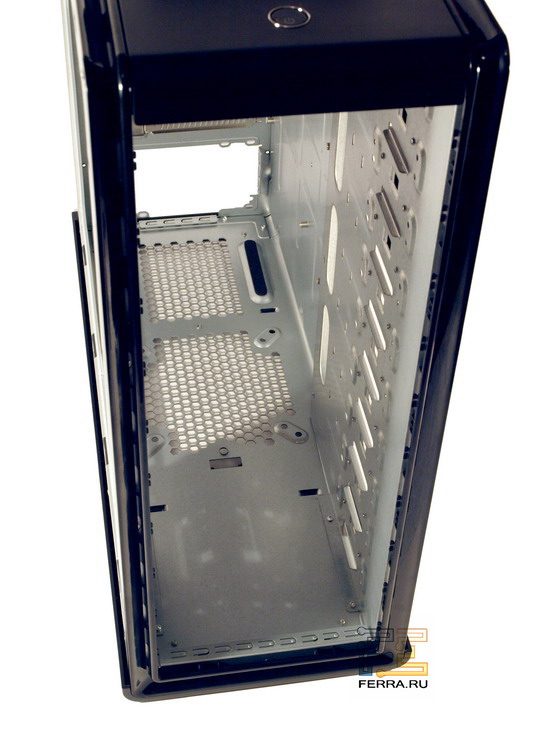

Внутри корпус просторен, несмотря на то, что он не поддерживает платы Extended ATX.

Оригинальный файл
Внутреннее пространство

Повсюду выдавлены петельки крепления стяжек для проводов.

Петли для стяжек

Провода к разъемам передней (точнее, верхней) панели удачно уложены и закреплены.

Заглушки отсеков крепятся винтами – прочно, но неудобно

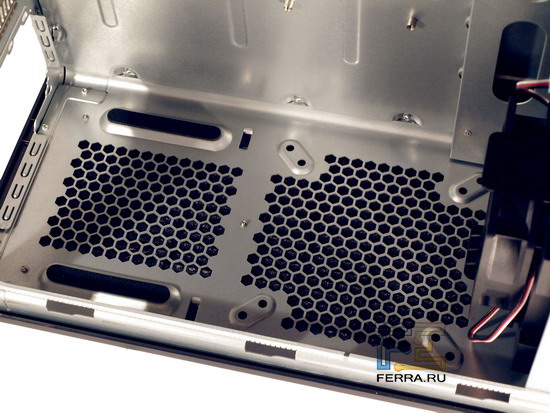

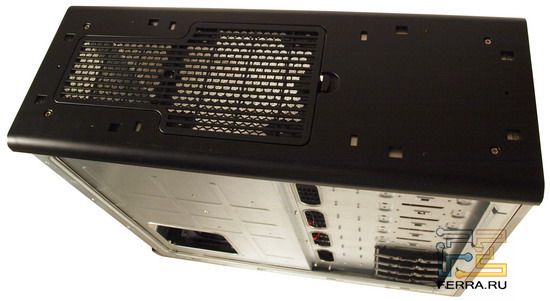

На нижней панели предусмотрено место для еще одного вентилятора 120 или 140 мм, который будет всасывать воздух.

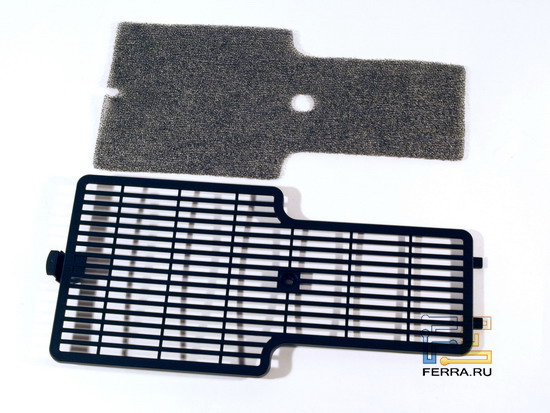

Вентилятор и воздухозаборник БП оснащены фильтром

Пыли можно не бояться – предусмотрен фильтр.

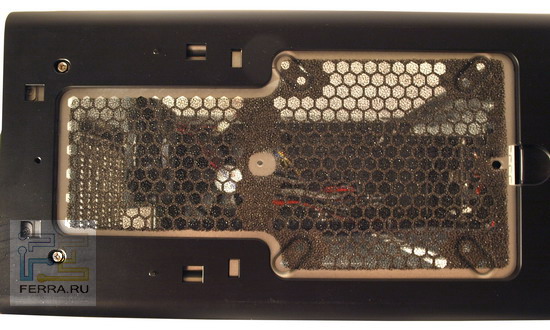

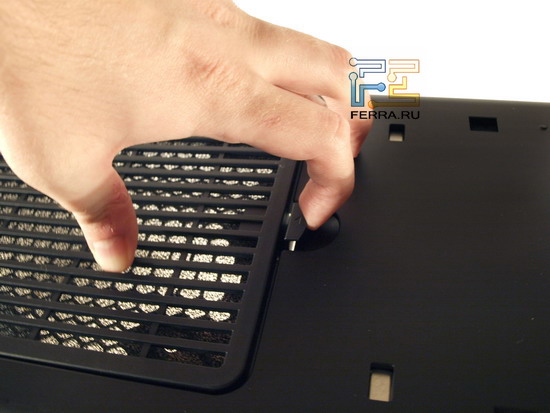

Фильтр находится под крышкой

Вот только для его очистки придется положить корпус набок.

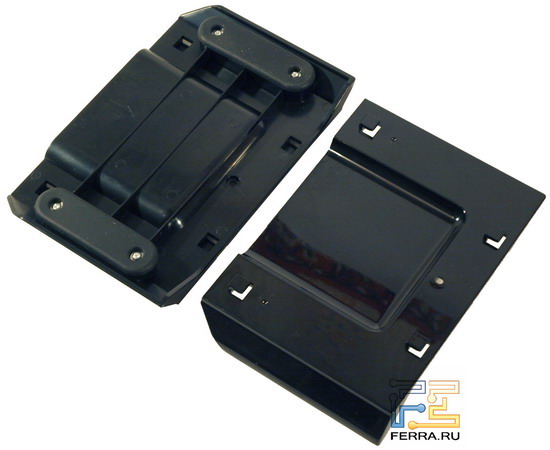

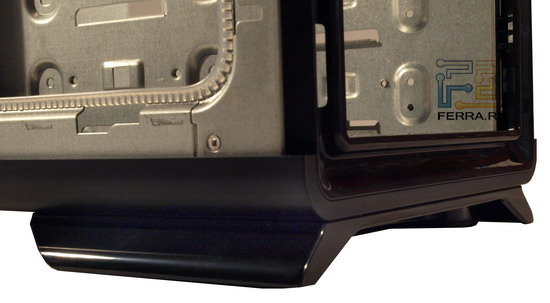

Тут же, снизу, устанавливаются комплектные ножки – они легко защелкиваются и могут быть закреплены винтами. Ножки имеют резиновые набойки, гасящие вибрацию корпуса.

Ножки не очень высокие и глянцевые снаружи

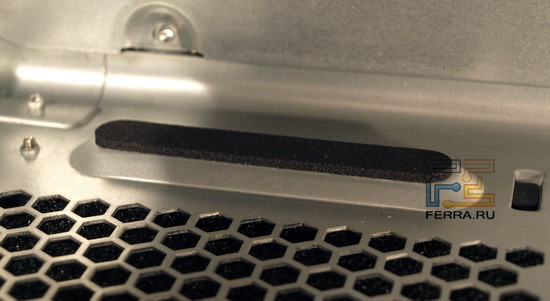

Под блоком питания тоже предусмотрены виброизолирующие прокладки.

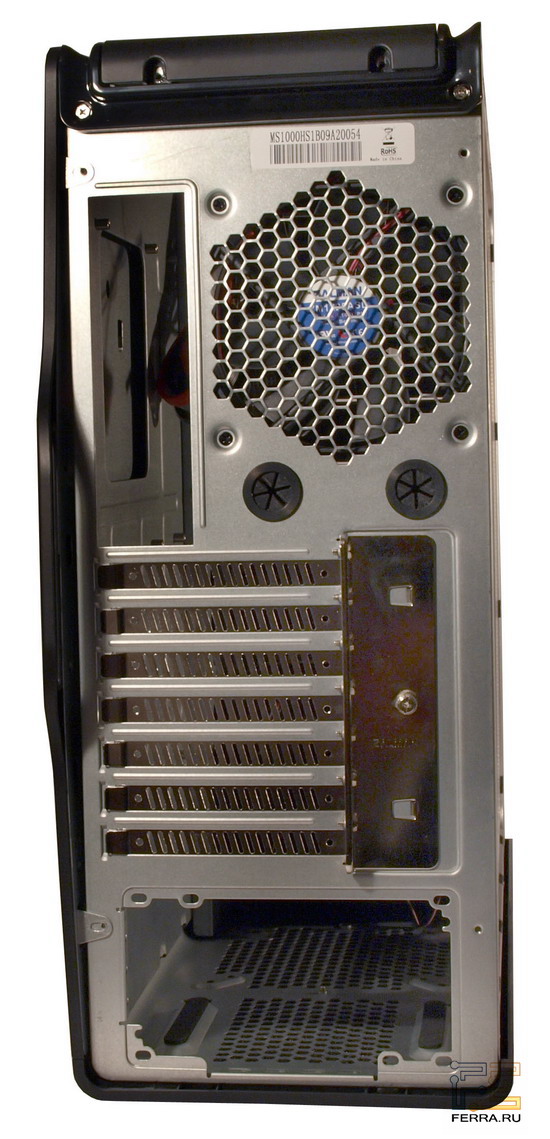

Задняя панель почти стандартна – блок питания расположен снизу. Конструкция панели плоская с «полочкой» для карт расширения, выступающей за габариты корпуса.

Предусмотрены два отверстия для шлангов системы жидкостного охлаждения и установлен тихий вентилятор 120 мм. Таким образом, в корпусе установлено три вентилятора по умолчанию, но можно добавить еще два.

Сборка

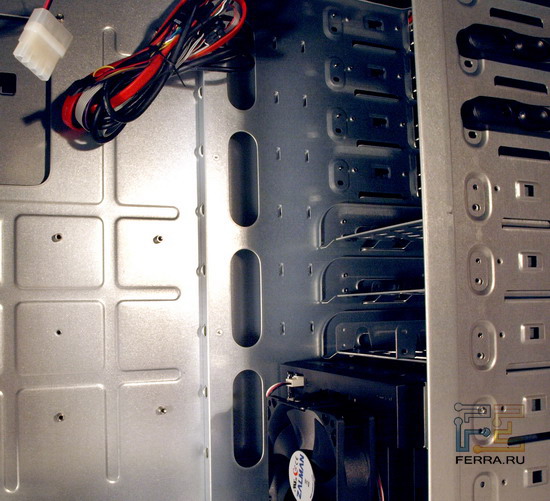

Сборка компьютера в корпусе MS1000 – это одно сплошное удовольствие. Благодаря большому пространству можно не беспокоиться о том, что какой-то компонент просто не влезет. Придраться можно лишь к тому, что основание материнской платы вместе с задней стенкой не снимается, но это прерогатива дорогих корпусов. Еще приплюсуем богатые возможности укладки кабелей с одним «но»: между правой стенкой и стойкой для приводов, где предлагается спрятать большую часть проводов БП, есть пространство всего около сантиметра, что ограничивает возможности укладки. Вот если бы корпус был чуть-чуть пошире…

Место укладки проводов

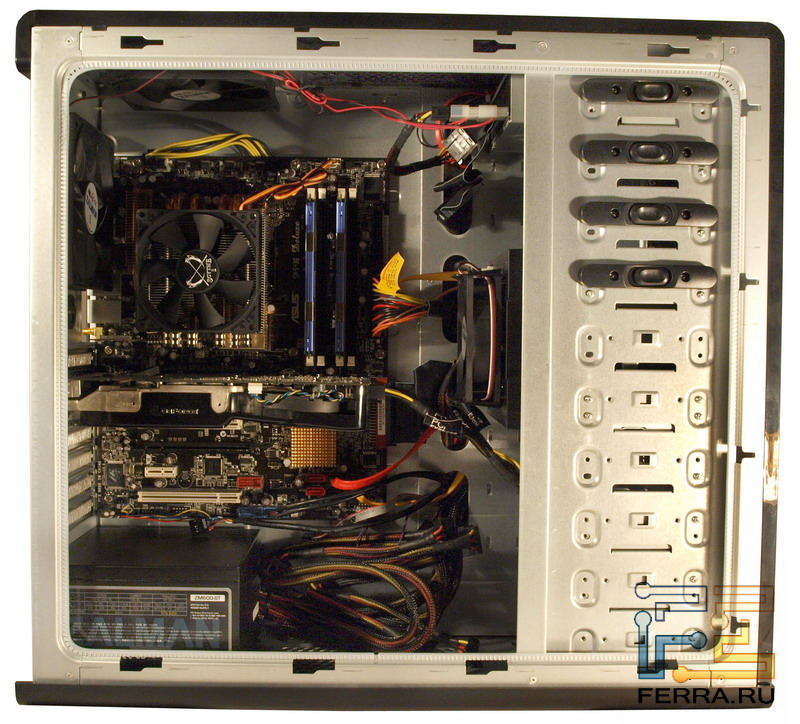

В целом же сборка проходит гладко, а гибкость установки оптических приводов и накопителей позволяет установить видеокарты практически любой длины (примерно 320-340 мм).

Оригинальный файл

Температурный режим

Корпус оправдал наши ожидания. По дефолту мы получили отличный тепловой режим для комплектующих внутри корпуса:

• Процессор Intel Core 2 Duo 65 нм 3 ГГц
• Память 2x1 Гб PC8500 с радиаторами
• Системная плата Intel P965
• Видеокарта GeForce 8800GTS 512
• Жесткий диск Seagate 320 Гб Barracuda ES
• Жесткий диск WD 500 Гб Black х2

Температуры внутри корпуса при комнатной температуре 25ºC

Температуры, ºC	Жесткий диск	Процессор	Системная плата	Видеокарта
Максимум	37	71	32	80
Минимум	32	42	31	55



Температуры на открытом стенде при комнатной температуре 25ºC

Температуры, ºC	Жесткий диск	Процессор	Системная плата	Видеокарта
Максимум	38	69	31	79
Минимум	33	41	31	56

Как видите, отличий между открытым стендом и работой в корпусе MS1000 практически никаких нет. При этом шумность системы охлаждения минимальна, за исключением одного момента: вентилятор корзины с жесткими дисками достаточно шумный. В режиме «High» слышен вой воздуха (на высоких оборотах), в режиме «Low» - треск ротора, который все же тише, чем шум от прогоняемого воздуха в скоростном режиме. В результате на фоне работы всей системы выделяется только вентилятор охлаждения накопителей, если он установлен в режим «High».

Выводы

На этот раз Zalman стала еще чуть-чуть ближе не только к своим почитателям, но и к пользователям, желающим собрать качественную и мощную систему с хорошим охлаждением и минимальным шумом. Корпус составит отличную конкуренцию продуктам Antec и не только им – даже Chieftec в чем-то проигрывает новинке корейской компании. При стоимости 180-200 долларов, корпус станет отличным выбором не только для мощной игровой системы, но и для серьезного файлового сервера с горячей заменой дисков.
