Последнее время компьютерная индустрия начала напоминать тугую пружину, вышедшую из зацепления. Каких-то пару-тройку лет все пользователи с удивлением и некоторой опаской смотрели на инициативу производителей комплектующих по переходу на память стандарта DDR2. Переход на новый тип памяти, на новую шину PCI Express повлёк за собой фактически полное обновление платформы как у Intel, так и у AMD. И вот мы стоим на пороге нового витка развития индустрии.

Сегодня мы рассмотрим две топовые материнские платы на базе новейшего чипсета Intel P35 – MSI P35 Platinum и Gigabyte P35-DQ6. Именно этот чипсет является предвестником грядущего перехода на оперативную память стандарта DDR3. На сегодняшний день, конечно, нет особого смысла тут же гнаться за новинкой и искать в магазинах модули памяти нового стандарта. Во-первых, как и в случае с первыми модулями DDR2, повышенная частота работы и встроенный буфер не позволяют модулям выдерживать низкие задержки, поэтому преимущество в скорости потоковой передачи данных скрадывается большим временем доступа к ним. Во-вторых, пока очень немногие производители начали поставки таких модулей на рынок. К тому же, судя по всему, они пришли к выводу, что раз уж такая продукция настолько редкая, то почему бы не продавать даже обычные модули DDR3 под видом эксклюзивных… Наконец, в-третьих, по нескольким причинам, среди которых и малая отлаженность производственных линий, и большой процент брака, и маркетинговые ходы, цены на такие модули памяти доходят до заоблачных высот.

Однако Intel не стала насильственным путём переводить рынок на новые рельсы, разработав универсальный контроллер памяти в чипсетах 3-й серии, поддерживающий и привычную память DDR2. Таким образом, установив сейчас материнскую плату на их основе (естественно, оборудованную слотами DIMM обоих стандартов), можно подготовиться к переходу на новый стандарт. Скорее всего, через год-полтора DDR2 окажется в таком же положении, как и DDR около года назад, когда и AMD наконец выпустила процессоры с поддержкой DDR2. Тут стоит сразу обратить внимание потенциальных покупателей на тот факт, что большинство производителей материнских плат не стали экспериментировать с поддержкой нового стандарта и ограничились установкой слотов DDR2 на свои продукты. Конечно, при желании найти плату, в которую можно установить DDR3, не составит проблемы, такие продукты есть у той же ASUS, и с доступностью их на рынке сложностей не возникнет. Вот только стоят они под стать самим модулям. Лозунг «За всё надо платить» отлично подходит к топовым имиджевым решениям.

Итак, сегодня в нашей тестовой лаборатории наиболее крутые материнские платы из продуктовых линеек Gigabyte United и Microstar International. Отметим, что, несмотря на уровень этих продуктов, они оборудованы только разъёмами DDR2. Вероятно, поддержку DDR3 оба производителя оставили для материнских плат на основе пока не представленного топового чипсета Intel X38.

Gigabyte GA-P35-DQ6

MSI P35 Platinum

Характеристики плат

Производитель	Gigabyte	Microstar
Серия	Ultra Durable 2	Platinum
Модель	GA-P35-DQ6	P35 Platinum
Поддержка процессоров
Модификация разъёма для процессора (Socket)	LGA775	LGA775
Поддерживаемые модели процессоров	Intel Pentium 4, Pentium D, Pentium Processor Extreme Edition, Core 2 Duo, Core 2 Extreme	Intel Pentium 4, Pentium D, Pentium Processor Extreme Edition, Core 2 Duo, Core 2 Extreme
Чипсет	Intel P35	Intel P35
Максимальная частота фронтальной шины (FSB)	1333/1066/800/533 МГц	1333/1066/800/533 МГц
Поддерживаемая память
Тип памяти	DDR2	DDR2
Диапазон частот памяти	533/800/1066 МГц	533/800/1066 МГц
Количество слотов памяти	4	4
Поддержка двухканального режима работы (в случае установки двух модулей)	+	+
Минимальное количество модулей для старта	1	1
Максимальный объём модулей	2 ГБ	2 ГБ
Максимальный объём поддерживаемой памяти	8 ГБ	8 ГБ
Чипсет
Модификация чипсета	Intel P35	Intel P35
Чип северного моста (номинал)	P35	P35
Чип южного моста (номинал)	ICH9R	ICH9R
Поддерживаемые слоты расширения
Общее количество	7	6
PCI-Express 16x	1	1
PCI-Express 8x	–	–
PCI-Express 4x	1 (конструктив x16)	1 (конструктив x16)
PCI-Express 1x	3	2
AGP х (скорость шины)	–	–
PCI	2	2
Порты ввода-вывода
USB	12 = (4х на панели + 8х на плате)	12 = (6х на панели + 6х на плате)
Версия USB	2.0	2.0
COM-порты	На панели	–
LPT-порты	На панели	–
PS/2-порты	2х на панели	2х на панели
FireWire (IEEE 1394) порты	1х на панели + 2х на плате	1х на панели + 1х на плате
Game-порт (MIDI)	–	–
Trusted Platform Module	На плате	На плате
Дисковые контроллеры
Количество HDD-контроллеров	2	2
Первый контроллер	Встроен в южный мост	Встроен в южный мост
Количество линий UDMA 133 на первом контроллере	–	–
Количество линий SATA на первом контроллере	6x SATA II (3 Гб/с)	2x SATA II (3 Гб/с) + 2х eSATA
Возможность формирования RAID-массивов на уровне BIOS в первом контроллере	+	+
Уровни RAID	0, 1, 5, 10	0, 1, 5, 10
Второй контроллер	Gigabyte SATA 2	Marvell 88SE6111
Количество линий UDMA 133 на втором контроллере	1 линия на 2 устройства	1 линия на 2 устройства
Количество линий SATA на втором контроллере	2x SATA II (3 Гб/с)	1х SATA II (3 Гб/с)
Возможность формирования RAID-массивов на уровне BIOS на втором контроллере	+	–
Уровни RAID	0, 1, JBOD	–
Суммарное количество устройств, которые можно подключить к контроллерам	10	7
Встроенная звуковая система
Базируется на чипе	Realtek ALC889A	Realtek ALC888T
Количество выходных каналов	8 (7.1)	8 (7.1)
Микрофонный вход	+	+
Линейный вход	+	+
Цифровой коаксиальный выход	+	+ (на плате)
Цифровой коаксиальный вход	+ (на плате)	–
Цифровой оптический выход	+	+
Цифровой оптический вход	+ (на плате)	–
Количество разъёмов mini-jack на фронтальной панели	6	6
Разъём на плате для подключения СD-ROM (CD_IN)	+	+
Разъём на плате для подключения дополнительных устройств (AUX_IN)	–	–
Разъёмы на плате для подключения фронтальной панели	+	+
Питание материнской платы
Основной разъём ATX	ATX 24-pin	ATX 24-pin
Дополнительный разъём на 4/6/8 контактов	–/–/+	–/–/+
Дополнительный, стандартный разъём питания типа molex для подключения доп. питания к слотам расширения	+	+
Сложность блока стабилизации питания процессора	Высокая	Средняя
Система охлаждения
Количество контролируемых выходов под кулеры	5	5
Тип выходов под кулеры	2х – четырёхконтактных, 3х – трёхконтактных	1х – четырёхконтактный, 4х – трёхконтактных
Охлаждение северного моста	Радиатор и тепловая трубка	Радиатор и тепловая трубка
Охлаждение южного моста	Радиатор и тепловая трубка	Испаритель и тепловая трубка
Охлаждение модулей стабилизатора напряжений	Радиаторы и тепловая трубка	Радиатор и тепловая трубка
Сетевые адаптеры
Сетевой адаптер 1	Ethernet 802.3 10/100/1000	Ethernet 802.3 10/100/1000
Чип	Realtek RTL8111B	Realtek RTL8111B
Возможность включения компьютера по сети (Wake On Lan)	+	+
Встроенный аппаратный Firewall	–	–
Сетевой адаптер 2	–	–
Чип	–	–
Возможность включения компьютера по сети (Wake On Lan)	–	–
Встроенный аппаратный Firewall	–	–
Индикация статуса начальной загрузки	–	–
Кнопки старта и перезагрузки платы	–	–

Комплекты поставки

Комплект поставки Gigabyte GA-P35-DQ6 состоит из следующего.

• Документы:
  • Boxed Intel Processor Installation Instructions
  • Hardware Installation Guidebook
  • User`s Manual
• Шлейфы и переходники:
  • шлейф Floppy
  • 6 кабелей SATA
  • 2 SATA Power (аэродинамических)
  • 1 шлейф IDE
  • 2 дополнительные планки с выводами питания и 2 E-SATA
  • 2 планки USB с 2 выходами
• Дополнительно:
  • I/O Shield
  • крепёжные винты
• Диски:
  • Driver CD (ds3, dq6)

Документация

Шлейфы и переходники

Скоба eSATA

Комплект поставки Microstar P35 Platinum представляет собой следующее.

• Документы:
  • User Guide
  • Quick Installation Guide
• Шлейфы и переходники:
  • шлейф Floppy
  • 4 кабеля SATA
  • шлейф IDE
  • 2 переходника питания SATA
  • планка с 1 портом FireWire
• Дополнительно:
  • заглушка
• Диски:
  • MSI Drivers & Utilities

Упаковка MSI P35 Platinum

Документация

Шлейфы и переходники

Скоба с портом FireWire

Как верно выразился в статье про упрощённые версии этих материнских плат Алексей Бессараб, за те деньги, которых стоят эти продукты, хотелось бы получить нечто большее, чем стандартный набор кабелей. Плюс ставим Gigabyte, обеспечившей возможность подключить внешний жёсткий диск eSATA с помощью дополнительных планок. Да и вообще комплект Gigabyte GA-P35-DQ6 несколько богаче, чем у Microstar P35 Platinum. Хотелось бы видеть нечто подобное комплекту ASUS P5B Premium Vista Edition, но, видимо, мало кто может себе позволить вложить в коробку с платой за 200 с лишним долларов пару-тройку приятных безделиц.

Осматриваем платы

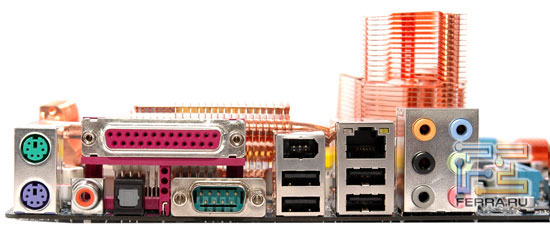

Задняя панель Gigabyte GA-P35-DQ6

Задняя панель на материнской плате Gigabyte радует своей насыщенностью и предлагает пользователю такие разъёмы: два PS/2 для мыши и клавиатуры, LPT-порт, коаксиальный и оптический выходы S/PDIF, COM-порт, 4 порта USB, 1 порт FireWire, сетевой разъём RJ-45 и стойка с 6 звуковыми разъёмами mini-jack.

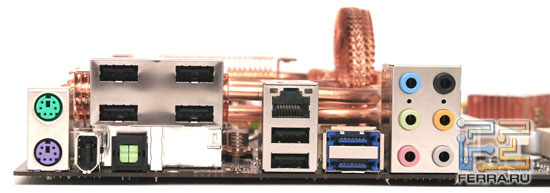

Задняя панель MSI P35 Platinum

Задняя панель MSI P35 Platinum оснащена следующим набором портов: два PS/2, разъём FireWire, оптический S/PDIF, 6 разъёмов USB 2.0, сетевой порт RJ-45, 2 разъёма eSATA, 6 звуковых разъёмов mini-jack.

Рассмотрим платы подробнее.

При первом взгляде на Gigabyte GA-P35-DQ6 в глаза бросается огромная система охлаждения Silent-Pipe. В общем-то, тенденции в полупроводниковой индустрии идут к тому, что тепловыделение чипов с относительно небольшим количеством транзисторов снижается. Это обусловлено развитием более тонких техпроцессов, по которым производятся чипы. Так вот нам неоднократно доводилось слышать, что системы охлаждения на основе тепловых трубок, соединяющих между собой радиаторы на греющихся компонентах, зачастую работают в противоположном направлении. Получается, что сильно греющиеся силовые транзисторы MOSFET передают по тепловой трубке тепло на более холодный радиатор на северном мосту, тем самым подогревая его. Ещё одно нарекание по поводу дизайна системы охлаждения: массивность и, видимо, большая эффективность радиатора на северном мосту привела к тому, что он перекрывает один из слотов PCI Express x1.

Впрочем, обо всём по порядку.

Подсистема питания процессора построена в лучших традициях серии материнских плат DQ6 от Gigabyte: 12 фаз питания набраны с помощью японских твердотельных конденсаторов и корпусных дросселей с ферритовым сердечником. Все транзисторы в VRM накрыты радиаторами с довольно развитым профилем. Абсолютно все конденсаторы на плате – твердотельные. Питание платы осуществляется посредством разъёмов ATX 24-pin и EPS 8-pin, тоже привычное для дорогих продуктов Gigabyte решение. Оба разъёма расположены в удобных для сборки местах. Кроме того, для стабилизации линий питания, поступающего через шину PCI Express, в левом верхнем углу установлен стандартный разъём Molex.

Как уже упоминалось, за охлаждение компонентов платы отвечает медная система Silent-Pipe, представляющая собой большой радиатор на северном мосту и небольшие – на транзисторах VRM и южном мосту, соединённые тепловыми трубками. Кроме того, на нижней стороне платы, с обратной стороны мостов, закреплены медные пластины CrazyCool, отводящие тепло от нижних слоёв текстолита в районе процессорного сокета. Без сомнений, такое охлаждение обеспечит хороший температурный режим для компонентов платы, однако может осложнить установку «суперкулеров». К плате можно подключить до пяти вентиляторов, из них два – к четырёхконтактным разъёмам с поддержкой управления оборотами ШИ-модуляцией.

Две пары слотов DIMM для установки памяти стандарта DDR2 снабжены цветовой кодировкой для лёгкой установки пары модулей в двухканальный режим. К сожалению, плата спроектирована таким образом, что установленная видеокарта будет мешать открытию защёлок слотов памяти, так что придётся сперва её снять.

В правом нижнем углу расположены разъёмы для подключения накопителей SATA II, дисковода Floppy и индикаторов и кнопок передней панели. Жёлтые разъёмы SATA II обеспечиваются южным мостом материнской платы, два сиреневых – традиционным для Gigabyte дополнительным контроллером Gigabyte SATA 2. Контактная группа передней панели снабжена цветовой кодировкой для удобства сборки.

Gigabyte P35-DQ6 снабжена тремя разъёмами PCI Express x1, двумя PCI Express x16 для видеокарт и двумя PCI. Вследствие ограничений чипсета Intel P35 установка двух видеокарт в режим Crossfire приведёт к переключению работы слотов x16 в режим x8+x8.

В целом компоновка Gigabyte GA-P35-DQ6 довольно удобна. По сути, единственный недостаток эргономики – это невозможность нормального использования верхнего слота PCI Express x1 из-за массивной системы охлаждения. Кроме того, двенадцатифазная система питания с твердотельными конденсаторами и закрытыми корпусными дросселями делает эту материнскую плату неплохим выбором для платформы оверклокера.

Посмотрим на MSI P35 Platinum.

Эта материнская плата также оборудована вычурной системой охлаждения с тепловыми трубками и несколькими радиаторами, названной Circu-Pipe. Дизайн кулера напоминает не то американские горки, не то некое кулинарно-кондитерское чудо. Он состоит из трёх тепловых трубок и радиаторов на северном мосту и цепях питания процессора и памяти, а также теплообменника на южном мосту. Плата снабжена шестью разъёмами для подключения вентиляторов, из них один – 4-контактный.

Подсистема питания MSI P35 Platinum построена на твердотельных конденсаторах и содержит четыре фазы, что довольно обыденно и не претендует на «крутость». Как видно на фото платы, есть посадочные места ещё для двух дросселей, то есть ещё для двух фаз. Как и в случае с Gigabyte GA-P35-DQ6, питание подаётся через разъёмы ATX 24-pin, EPS 8-pin и дополнительный Molex. Отметим, что расположение EPS довольно неудобное: для того чтобы подключить питание через этот разъём, придётся провести провода между тепловыми трубками, а ведь топовые блоки питания часто бывают снабжены довольно жёсткой и толстой оплёткой. Разъём Molex также установлен в не очень удачном месте – практически посередине платы.

В отличие от Gigabyte GA-P35-DQ6 на MSI P35 Platinum разъём для подключения дисковода Floppy находится на нижней стороне платы. В общем-то, на сегодняшний день он практически не нужен и используется довольно редко, но иногда (в том числе и при установке Windows XP на SATA-накопитель с чипсетом Intel) без него не обойтись.

Разъёмы SATA снабжены цветовой кодировкой: четыре канала, обеспеченных южным мостом ICH9R, отмечены сиреневым цветом, ещё один, организованный посредством контроллера Marvell, – синим. По одному каналу от основного и дополнительного контроллера выведено на заднюю панель в виде разъёмов eSATA. Рядом с портами SATA установлен и разъём IDE.

Набор слотов расширения на MSI P35 Platinum представлен тремя парами: 2xPCI Express x1, 2xPCI Express x16, 2xPCI.

Приятными изюминками в дизайне материнской платы от MSI являются светодиодный индикатор работы платы и кнопка лёгкого сброса настроек BIOS на плате.

Компоновка MSI P35 Platinum довольно неоднозначна и содержит несколько огрехов, которые могут существенно осложнить сборку компьютера, особенно в тесном корпусе MiddleATX. Кроме того, четыре фазы питания – это лишь минимум, необходимый для успешного и стабильного разгона современных процессоров. Зато эта плата имеет и ряд достоинств по сравнению с Gigabyte GA-P35-DQ6: её система охлаждения не менее эффективна и производительна, но при этом не мешает установке массивных процессорных кулеров, а индикатор состояния платы и кнопка сброса BIOS пригодятся любителям разгона.

Прошивки BIOS материнских плат предоставляют следующие возможности для разгона:

Материнская плата	Gigabyte GA-P35-DQ6	MSI P35 Platinum
Изменение частот шин
Шина FSB	100-700 МГц с шагом 1 МГц	200-600 МГц с шагом 1 МГц
Шина PCI Express	90-150 МГц с шагом 1 МГц	100-200 МГц с шагом 1 МГц
Частота памяти	Делители 2.00, 2.40, 3.33, 4.00, 2.50, 3.00, 3.20	Коэффициенты 1:1.25, 1:1.5, 1:1.66, 1:2, 1:1, 1:1.2
Изменение множителей
Множитель CPU	Поддерживается на соотв. процессорах	Поддерживается на соотв. процессорах
Изменение напряжений
CPU Core	От 0,83125 до 2,35000 В с шагом 0,00625 В	От +0,0125 до +0,7875 В с шагом 0,0125 В
CPU FSB Voltage	От +0,05 до +0,35 В с шагом 0,05 В	От 1,175 до 1,550 В с шагом 0,025 В
PCI Express	От +0,05 до +0,35 В с шагом 0,05 В	–
Напряжение памяти	От +0,05 до +0,35 В с шагом 0,05 В	1.85-2.2V с шагом 0.05V
Северный мост	От +0,025 до +0,375 В с шагом 0,025 В	От 1,80 до 2,60 В с шагом 0,05 В
Южный мост	–	SB I/O Power: от 1,5 до 1,8 В с шагом 0,1 В SB Core Power: 1,05, 1,15
Тайминги памяти	CAS, RAS to CAS, RAS, tRAS, tRRD, Rank Write To READ, Write To Precharge, Refresh to ACT, Read to Precharge, tRD, tRD Phase Adiustment	CAS, RAS to CAS, RAS, tRAS, tRRD, TRFC, TWR, TWTR, TRTP
Возможность динамического разгона	Есть C.I.A.2 (5 уровней)	–

Тестирование

Перейдём к тестированию. Для сравнения мы выбрали одну из лучших материнских плат на основе предыдущего middle-end-чипсета Intel P965 – это ASUS P5B Premium.

Тестовый стенд имеет следующую конфигурацию.

• Процессор:
  • Intel Pentium 561 (3,6 ГГц, 1 Мбайт L2, FSB 800 МГц)
• Оперативная память:
  • Chaintech 2x512 Мбайт DDR2 800 МГц
• Видеокарта:
  • ATi Radeon X1800XTX 256 MB PCI-Express (кроме тестов интегрированного видео)
• Жёсткий диск:
  • Hitachi Deskstar 7K80 HDS7280 (80 GB 7200 rpm SATA II)
• Блок питания:
  • FSP 700 Вт (FX700-GLN)

Методика тестирования материнских плат описана в этом материале.

Futuremark PCMark'05

Тестирование в Futuremark PCMark'05

Результаты теста очень близки у всех участников, разница во времени кодирования укладывается в 3 секунды, что можно списать на погрешность тестирования.

Тестирование в Futuremark PCMark'05

Отметим очень небольшое, но всё же преимущество Intel P35 перед P965 в чтении памяти. При этом скорость записи, копирования и показатели латентности, в общем-то, практически одинаковая, что не даёт выявить явного лидера.

PCMark'05, тест жёсткого диска

Неожиданно сильно выступили обе материнские платы на базе Intel P35 в профиле Virus Scan из пакета PCMark’05. Возможно, новый чипсет лучше работает с NCQ.

Тестирование в Futuremark PCMark'05

Общий счёт закономерен: тест HDD выигрывает Intel P35, тест памяти – P965, а в тесте процессора показатели очень близки. Отметим, что в целом MSI P35 Platinum продемонстрировала немного лучшую производительность, чем Gigabyte P35-DQ6.

Futuremark 3DMark'06

Тестирование в Futuremark 3DMark'06

Счёт между всеми тремя участниками тестирования в 3DMark’06 очень близок, а это значит, что для «гонки за попугаями» стоит выбирать Intel P35 только в том случае, если планируется разгон процессора.

Rarlabs WinRAR

Тестирование в WinRAR

Обе материнские платы на базе Intel P35 справились с сжатием файла 700 Мбайт на 9 секунд быстрее, чем ASUS P5B Premium.

Игровые тесты

Тестирование в игровых приложениях

Результаты в игровых тестах довольно противоречивы и зависят от того, какой движок критичен к какому компоненту. «Doom 3» отдаёт предпочтение P35 в лице MSI P35 Platinum наряду с ASUS P5B Premium. «Half-Life 2» показывает идентичные результаты на всех платах, а в «Serious Sam 2» наблюдаем классический пример того, что производительность упёрлась в центральный процессор. При этом Gigabyte P35-DQ6, как ни удивительно, также упирается в процессор, но отстаёт от конкурентов. Видимо, программистам Gigabyte ещё нужно заняться отладкой BIOS.

Вывод

Протестированные материнские платы показывают отличную производительность, в некоторых тестах отчётливо превосходя предшествующий чипсет. Из двух побывавших в тестовой лаборатории материнских плат довольно сложно будет выбрать лучшую: Gigabyte GA-P35-DQ6 лучше спроектирована и более удобна в сборке, но при этом её система охлаждения может спровоцировать проблемы с кулером процессора, а производительность довольно низкая. MSI P35 Platinum, наоборот, имеет несколько довольно серьёзных недостатков в дизайне, зато выигрывала во всех тестах, где что-то зависело от чипсета.
