Особенности конструкции материнской платы: начало

Выбрав процессор, например, AMD Phenom II X3710, вы сможете выбрать подходящую для вас материнскую плату, как по цене, так и по функциям. Первым делом при выборе «материнки» посмотрите список поддерживаемых платой процессоров на официальном сайте производителя: вдруг как раз вашего в списке нет?

С приведенным в примере процессором вам доступны материнские платы с разъемом AM3, который поддерживает память DDR3, и с разъемом AM2+ со слотами под память DDR2. Процессоры с разъемом AM3 поддерживают оба типа оперативной памяти, поэтому возможна его установка в материнские платы AM3 или AM2+.

Продукты Intel устроены по-другому: платы с разъемом LGA1366 поддерживают только память DDR3, с разъемом LGA775 возможны варианты с DDR2, либо с DDR3, либо даже DDR2 и DDR3 одновременно. Будущие платы на базе чипсета Intel P55 Express с разъемом LGA1156 будут поддерживать только DDR3.

Слоты оперативной памяти на материнской плате

Комбинированное решение с DDR2 и DDR3 от Intel

Отличить слоты оперативной памяти, называемые DIMM (Dual In-line Memory Module), можно по продолговатой форме и откидным защелкам на концах, фиксирующим вставленные модули памяти.

Слоты памяти различаются по цвету для того, чтобы устанавливать память в двухканальный режим, то есть парами в слоты одинакового цвета. На платах с разъемом LGA1366 память может работать в трехканальном режиме, поэтому число слотов на таких платах кратно трем, но на некоторых недорогих платах под этот разъем имеется четыре слота – только три из них предназначены для установки модулей в трехканальный режим.

Многоканальность дает ускорение работы подсистемы памяти, поскольку данные записываются в память параллельно на два модуля, что в теории должно ускорять подсистему памяти в 2 раза, но на деле это не так: скорость зависит от пропускной способности шины процессора.

Модуль памяти DDR2 физически невозможно вставить в слот DDR3 и наоборот. Поэтому всегда внимательно смотрите, какой тип памяти поддерживает выбранная вами материнская плата, а также поддерживаемую частоту памяти: например, DDR2-800, она же PC2-6400 (цифра 6400 – теоретическая максимальная скорость обмена данными на 800 МГц в Мб/с), или DDR2-667/PC2-5300 указываются в списке поддерживаемой платой памяти, поэтому всегда изучайте спецификации покупаемых продуктов.

Для подключения периферии (видео-, звуковых, сетевых карт, ТВ-тюнеров, и множества других устройств) предусмотрены продолговатые разъемы, называемые слотами (slot) за щелевой принцип установки карт. Любая карта расширения, основой которой является аналогичная материнской плате PCB, просто вставляется в подходящий ей слот.

Группа слотов PCI/PCI Express на материнской плате

Сейчас используется только два основных типа слотов: PCI и PCI Express.

PCI – это устаревающая шина, для которой, правда, все еще продолжают выпускаться платы расширения, так как разработка карты PCI стоит дешевле, а пропускной способности PCI для многих устройств (звуковых карт, тюнеров, плат видеозахвата) вполне достаточно.

PCI Express (или PCI-E) – новая универсальная шина, различающаяся по количеству линий передачи данных, которые влияют на его пропускную способность. Например, слот для видеокарты обозначается как PCI-E x16, что значит наличие 16 линий и максимальную скорость 8 Гб/с. Минимальное количество линий – 1x, поэтому слоты PCI-E отличаются по размерам: самым коротким является слот 1x, самым длинным – 16x.

Интересно, что видеокарты требуют только длинный слот PCI-E x16, короткие слоты PCI-E (x1, x2, x4) предназначены для периферийных карт, но любая карта PCI-E с меньшим количеством линий будет работать в слоте с большим, но не наоборот: карта x2, например, физически не влезет в слот x1. Но, как исключение: видеокарта x16 устанавливается и работает в слоте x8.

Некоторые платы оснащены более чем одним разъемом PCI-E x16. Вы наверняка слышали, что на некоторых чипсетах (а значит, и материнских платах) можно объединять несколько видеокарт в особый режим для повышения производительности в играх. Для Nvidia GeForce такой режим называется SLI, для AMD Radeon – CrossFire. Две видеокарты могут работать как в режиме PCI-E x16 + x16, так и в режиме x8 + x8.

Первый режим самый производительный и поддерживается только самыми дорогими чипсетами: для Nvidia это Intel X58, Nvidia nForce 780i SLI, 980a SLI, 790i SLI; для AMD – Intel X38, X48, X58, AMD 790X, 790FX. Есть и более продвинутые режимы, например, Triple SLI, где используется три видеокарты: две обрабатывают изображение, а третья занимается вычислениями физических эффектов.

Слоты PCI-E. Длинные слоты предназначены для видеокарт, короткий – для плат расширения.

Для жестких дисков предусмотрены разъемы SATA и IDE, в которые подключаются соответствующие кабели или шлейфы от жестких дисков или оптических приводов. Количество разъемов SATA и IDE зависит от южного моста чипсета и дополнительных контроллеров на плате, как и поддержка дисковых массивов RAID. Все эти параметры указываются в описании платы на сайте производителя или продавца.

Разъемы SATA

Разъем IDE

Часто на системной плате можно увидеть разъем Floppy для дисковода. Дисководы сегодня почти не используются.

Устаревший разъем Floppy. Слева гребенка не менее устаревшего COM-порта.

Не забудем отметить, что на материнской плате присутствуют также «гребенки», по-английски «Header» – игольчатые разъемы для подключения передней панели корпуса: кнопок Power и Reset, индикаторов, разъемов USB и звука.

Гребенки USB

Гребенка для подключения звуковых портов

Гребенка для подключения кнопок и индикаторов корпуса

Обратите внимание на надписи возле гребенок: их расшифровка и нумерация контактов всегда даны в руководстве платы, которое практически всегда на английском языке, однако часто в комплекте присутствует краткое руководство по сборке (Quick installation guide), на нескольких языках и с цветными картинками, поясняющими процесс.

Для того, чтобы материнская плата включилась, опознала установленные на ней компоненты и обеспечила загрузку операционной системы с жесткого диска, предусмотрена небольшая микросхема, хранящая BIOS – Basic Input/Output System – базовую микропрограмму платы. BIOS позволяет настроить функциональность платы через меню BIOS Setup, обеспечивает управление компонентами платы и подготавливает компьютер к запуску.

BIOS можно обновить (перепрошить), но делать это нужно осторожно: с поврежденным или отсутствующим BIOS материнская плата не будет работать. Обновление поможет исправить возможные проблемы в работе материнской платы, например, ошибки при разгоне или установке некоторых модулей памяти. Часто BIOS обновляется для обеспечения поддержки новых моделей процессоров.

Фото микросхемы BIOS

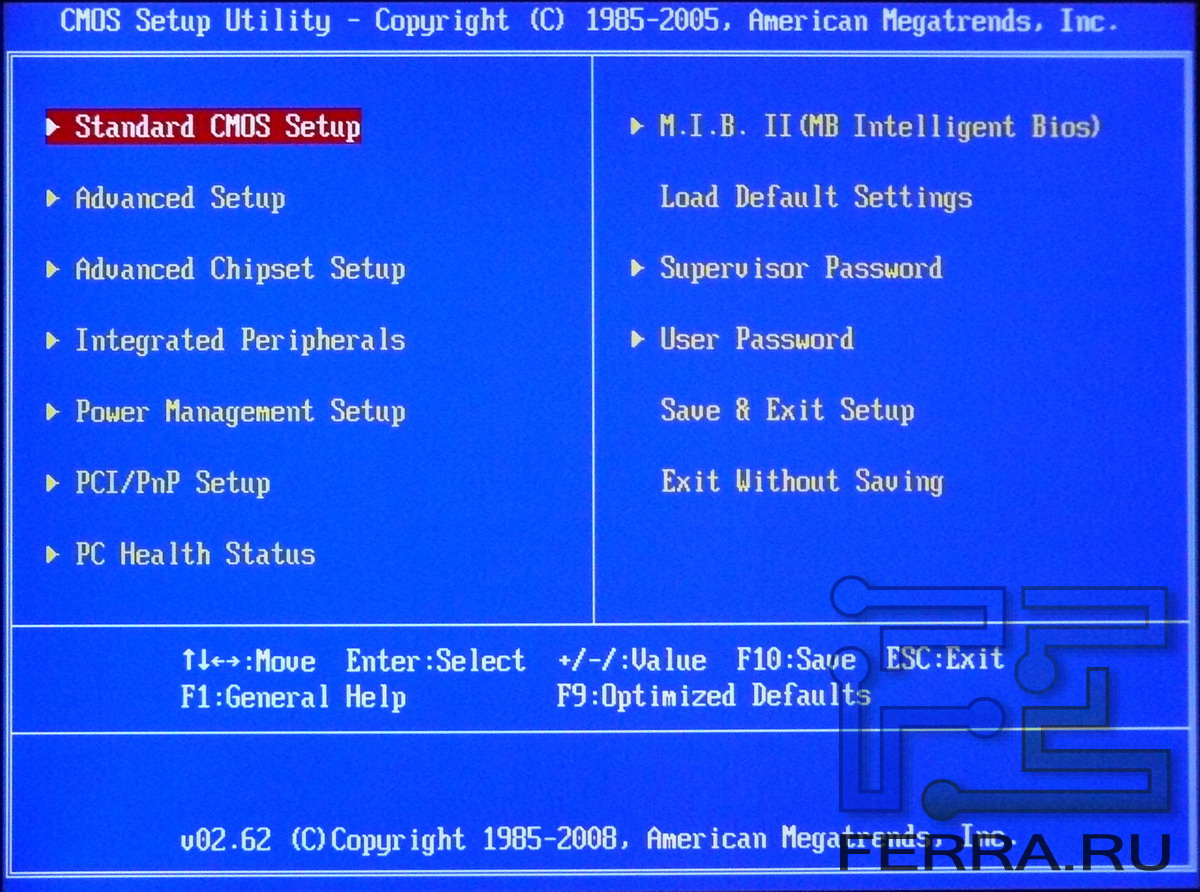

Меню BIOS Setup

Дополнительные функции - Wi-Fi, IEEE1394 (FireWire) или eSATA - реализуются на материнской плате дополнительными контроллерами-микросхемами (чипами), которые подключаются к южному мосту, используя одну и поддерживаемых им шин PCI/PCI-E, либо USB. В результате на задней панели платы (которую вы видите позади компьютера) появляется соответствующий разъем и нередко гребенка-header.

Разъем FireWire

Контроллер IEEE-1394 (FireWire), распаянный на материнской плате

Задняя панель платы предназначена для вывода некоторых разъемов (USB, клавиатуры и мыши (PS/2), встроенного звука, сетевого интерфейса и некоторых других) наружу, на заднюю панель корпуса, для чего в последнем предусмотрено прямоугольное отверстие, закрываемое специальной заглушкой из комплекта платы (IO Shield).

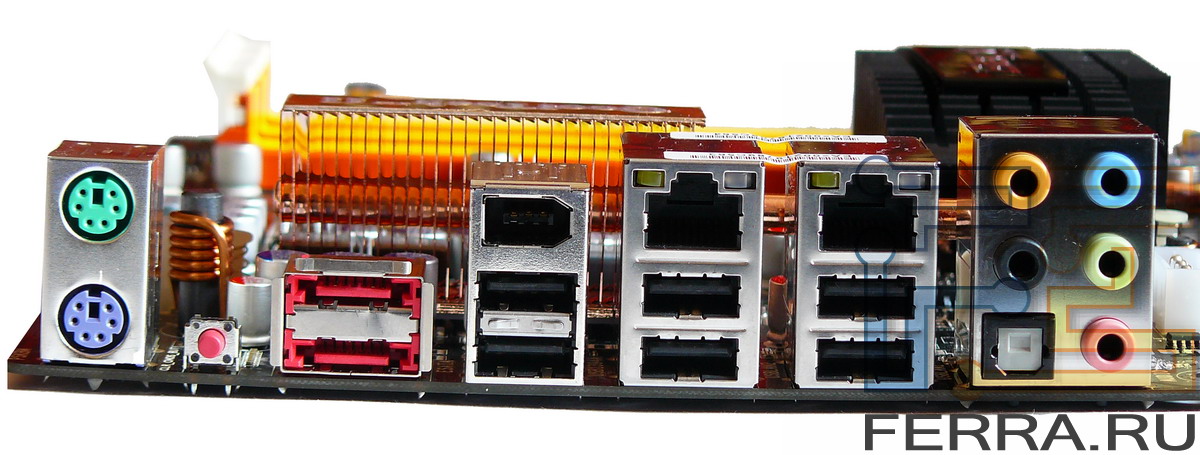

Задняя панель платы

Благодаря конфигурации разъемов PCI/PCI-E, на задней панели корпуса оказываются и разъемы видеокарт и других плат расширения.

Наконец, для работы платформы нужно обеспечить стабильное питание её компонентов. Для этого предназначены модули питания, оснащенные конденсаторами, транзисторами и катушками, которые фильтруют помехи и стабилизируют подаваемое на компоненты платы напряжение. Для получения питания от БП предназначен основной разъем питания ATX (24 контакта) и дополнительный разъем питания процессора (4 или 8 контактов). Следует иметь ввиду, что для 2-ядерного или экономичного 4-ядерного процессора хватит четырехконтактного разъема питания ЦП, а вот для мощного 4-ядерного потребуется 8 контактов. Разумеется, на блоке питания должен иметься нужный разъем!

24-контактный разъем питания платы

8-контактный разъем питания процессора

Мы всегда стараемся показать все особенности тестируемых продуктов, сопровождая их фотографиями. Если вы уже примерно представляете, какая материнская плата вам нужна, то почитайте обзоры на нашем сайте; если же нет - воспользуйтесь конфигуратором на первой странице.
