Осматриваем видеокарту

Для тестирования новинки мы использовали карту PowerColor Radeon AX5870, которую сравнили с бывшим одночиповым флагманом Radeon HD 4890, а также с парой таких же акселераторов в режиме CrossFire.

Оригинальный файл
PowerColor Radeon AX5870

В качестве оппонентов были выбраны Inno3D GeForce GTX 295 Platinum и Gigabyte GV-N275SO-18I с заводским разгоном. Последний адаптер почти на равных может конкурировать с GeForce GTX 285. Все данные по видеокартам занесены в следующую таблицу:

* - архитектура графических процессоров AMD и NVIDIA отличается между собой

PowerColor Radeon AX5870

Видеокарта PowerColor Radeon AX5870 поставляется в коробке с изображением самурая, которого использовали также во время проведения недавнего конкурса от PowerColor. Кстати, как минимум один счастливчик из экс-СССР стал обладателем приза – видеокарты Radeon HD 5850.

Оригинальный файл
Упаковка видеокарты PowerColor Radeon AX5870

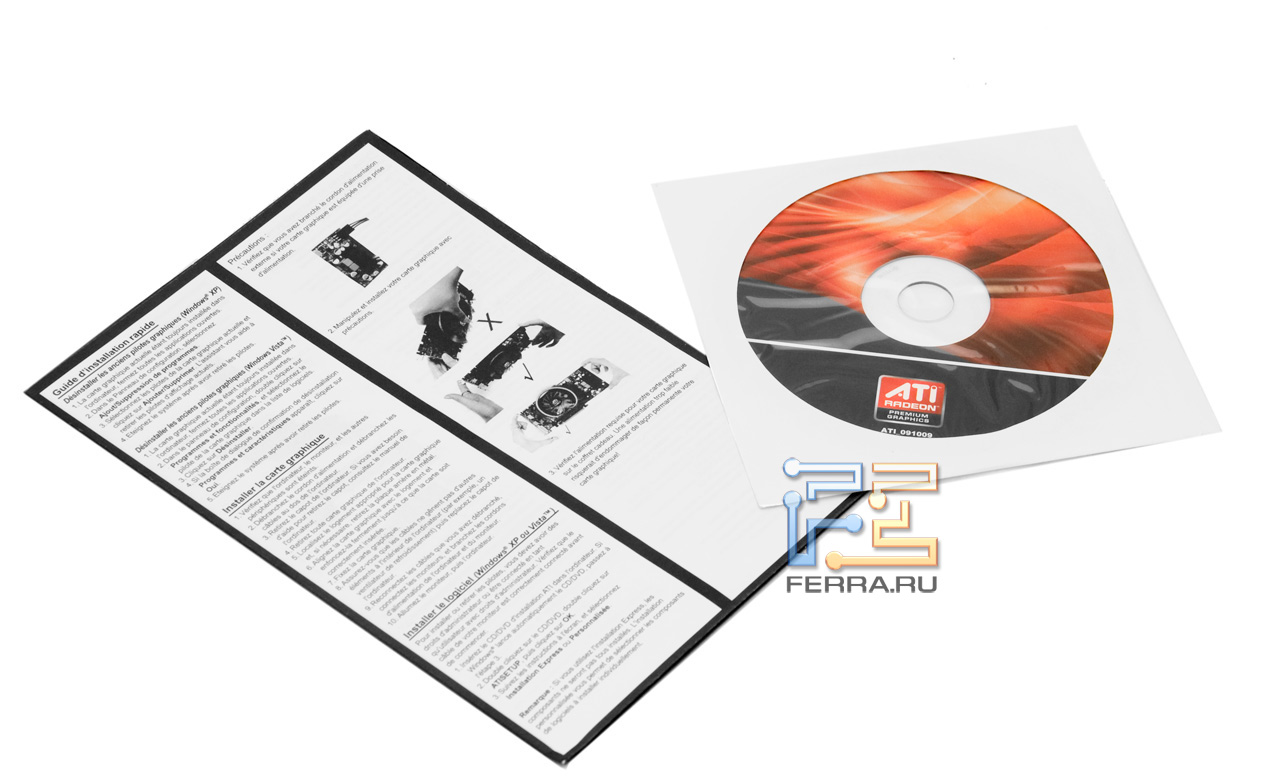

Комплект поставки минимален и состоит из инструкции и диска с драйверами. Возможно, что это особенности тестовой коробки, и поступающая в розницу комплектация будет обширнее.

Оригинальный файл
Комплект поставки видеокарты PowerColor Radeon AX5870

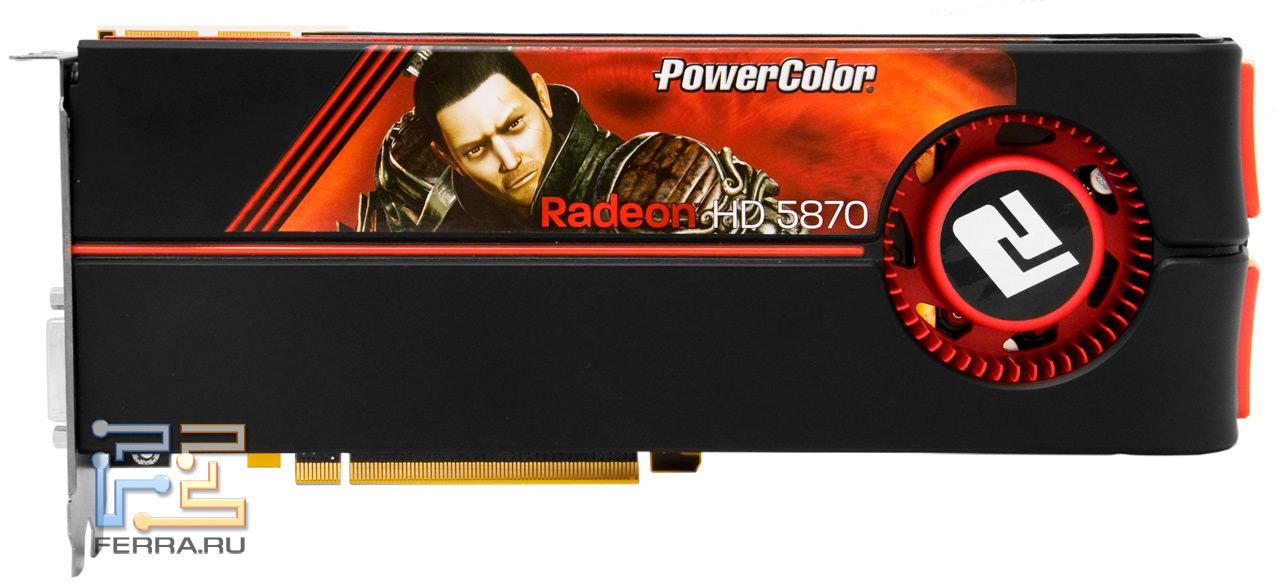

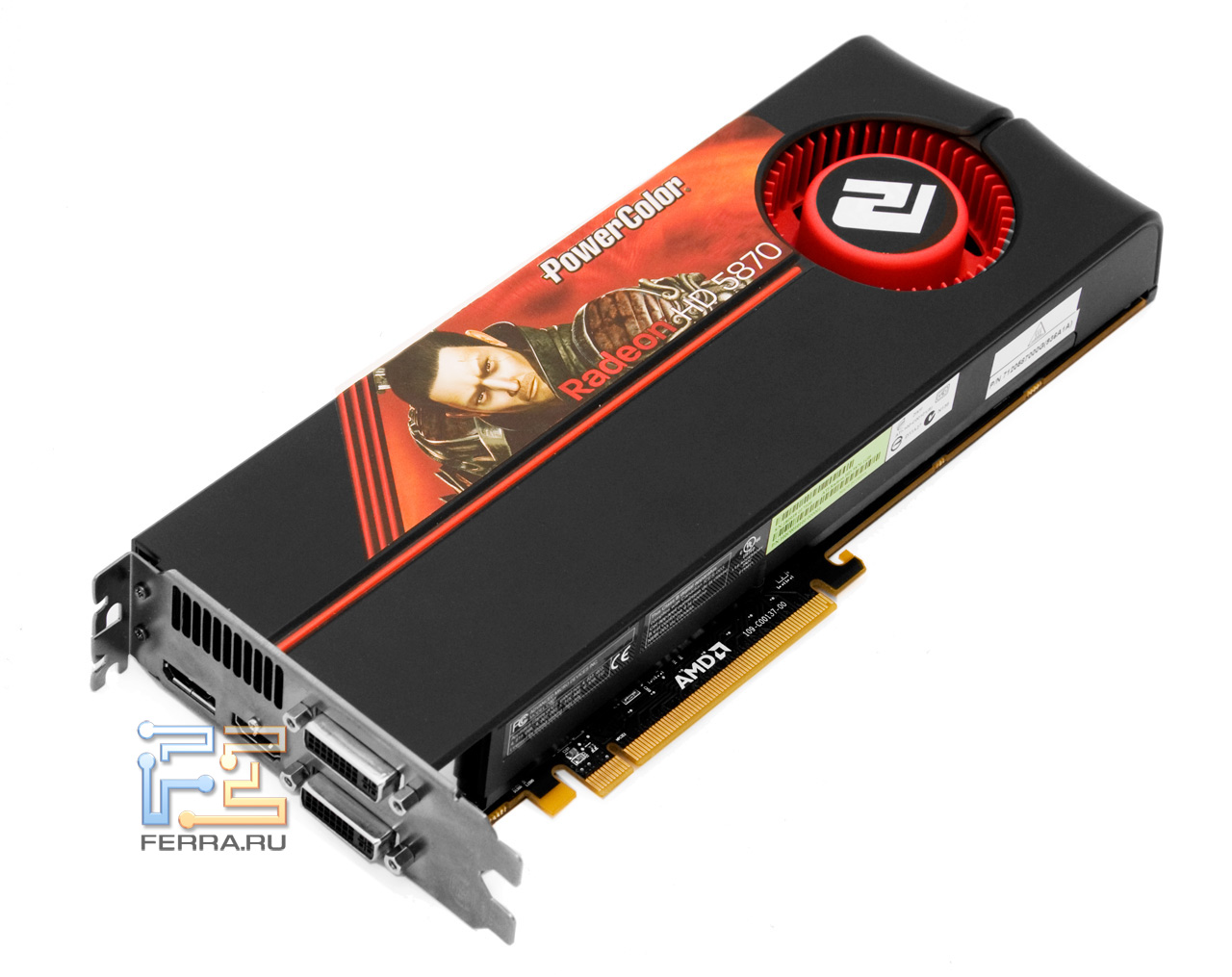

Компания AMD ранее никогда не уделяла повышенного внимания внешнему виду своих видеокарт, но серия Radeon HD 5000, пожалуй, стала исключением. Массивный кожух из черного пластика со вставками из материала другого цвета делает карту серии чем-то особенным. Карта PowerColor Radeon AX5870, естественно, выполнена по референсному дизайну и отличается от подобных продуктов лишь фирменной наклейкой.

Оригинальный файл

Оригинальный файл
Видеокарта PowerColor Radeon AX5870

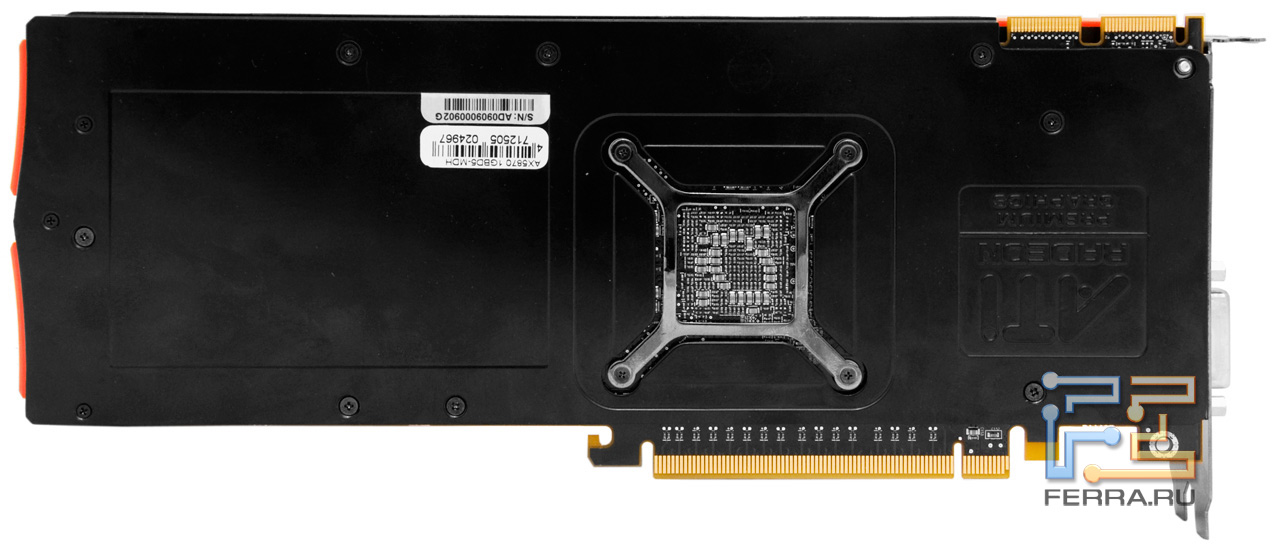

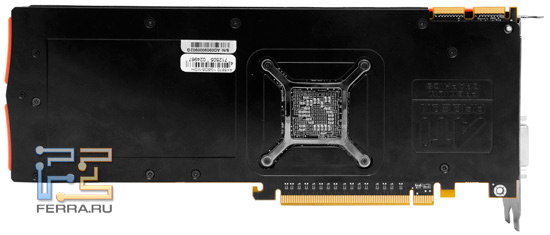

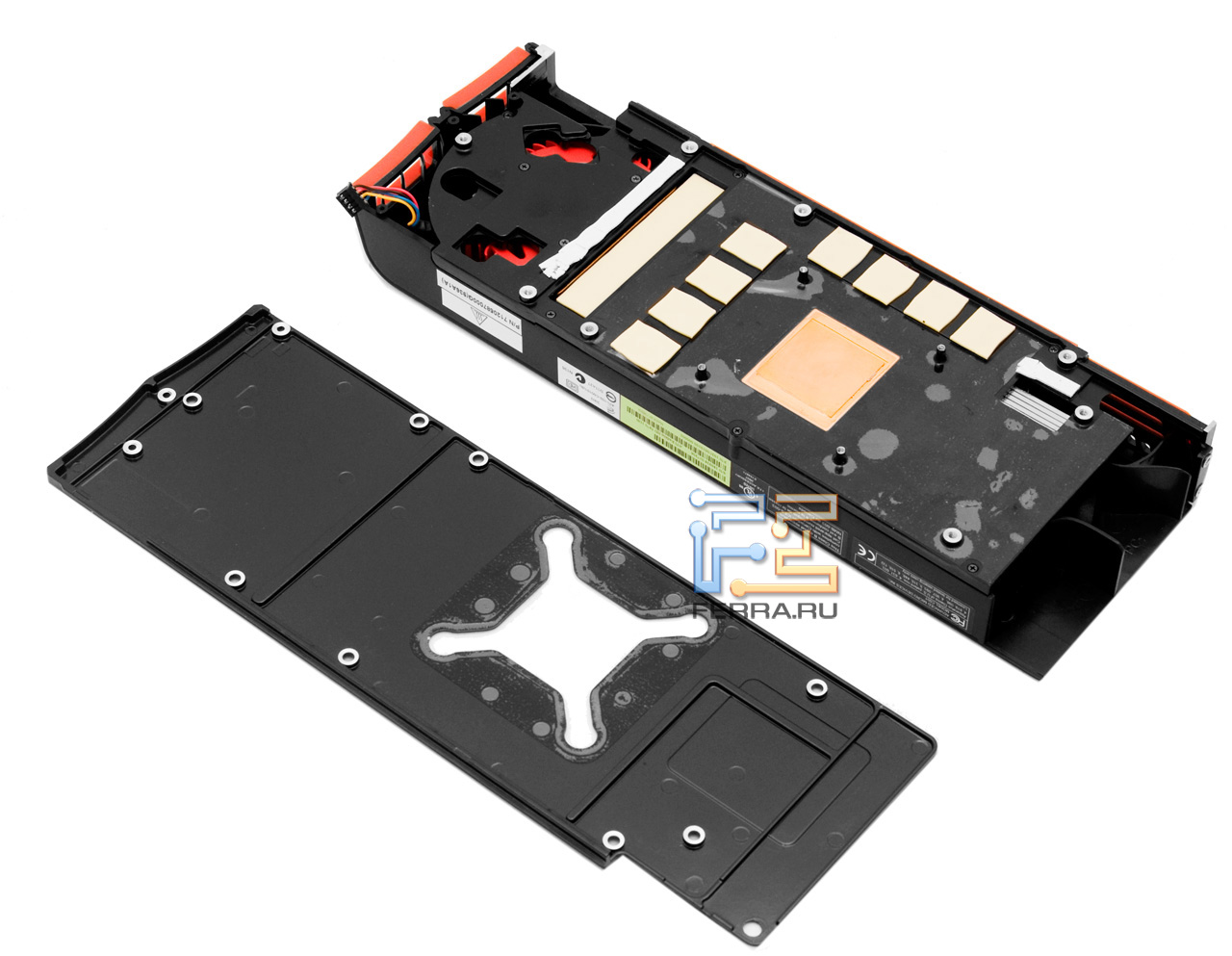

С обратной стороны адаптера прикручена черная алюминиевая пластина, которая полностью накрывает всю заднюю часть платы. Кстати, размеры новинки по длине за счет кожуха немного превышают стандартные габариты Radeon HD 4870 X2 и решения NVIDIA. Сама же плата акселератора по размерам нисколько не отличается от упомянутых продуктов.

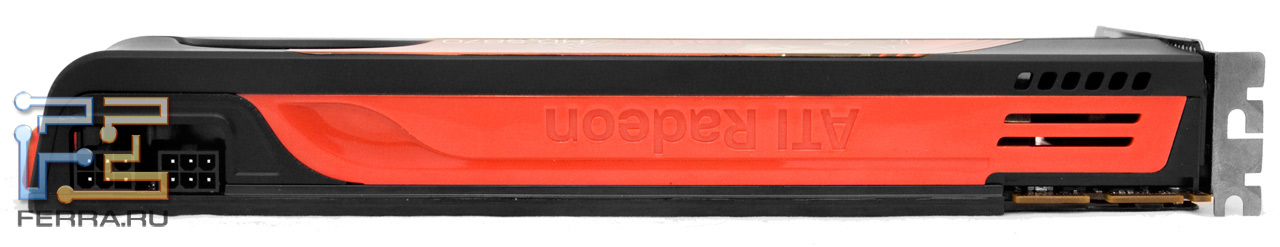

В верхней части адаптера с одного края расположены два 6-контактных разъема питания, с другого – два интерфейса для подключения двух-трех аналогичных карт в режиме CrossFireX. Тут же имеются прорези для выхода части нагретого воздуха внутрь системного блока.

Оригинальный файл

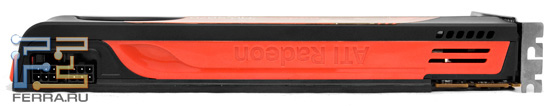

Видеокарта PowerColor Radeon AX5870, вид сверху

Оригинальный файл

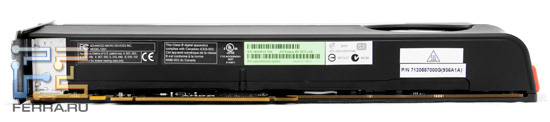

Видеокарта PowerColor Radeon AX5870, вид снизу

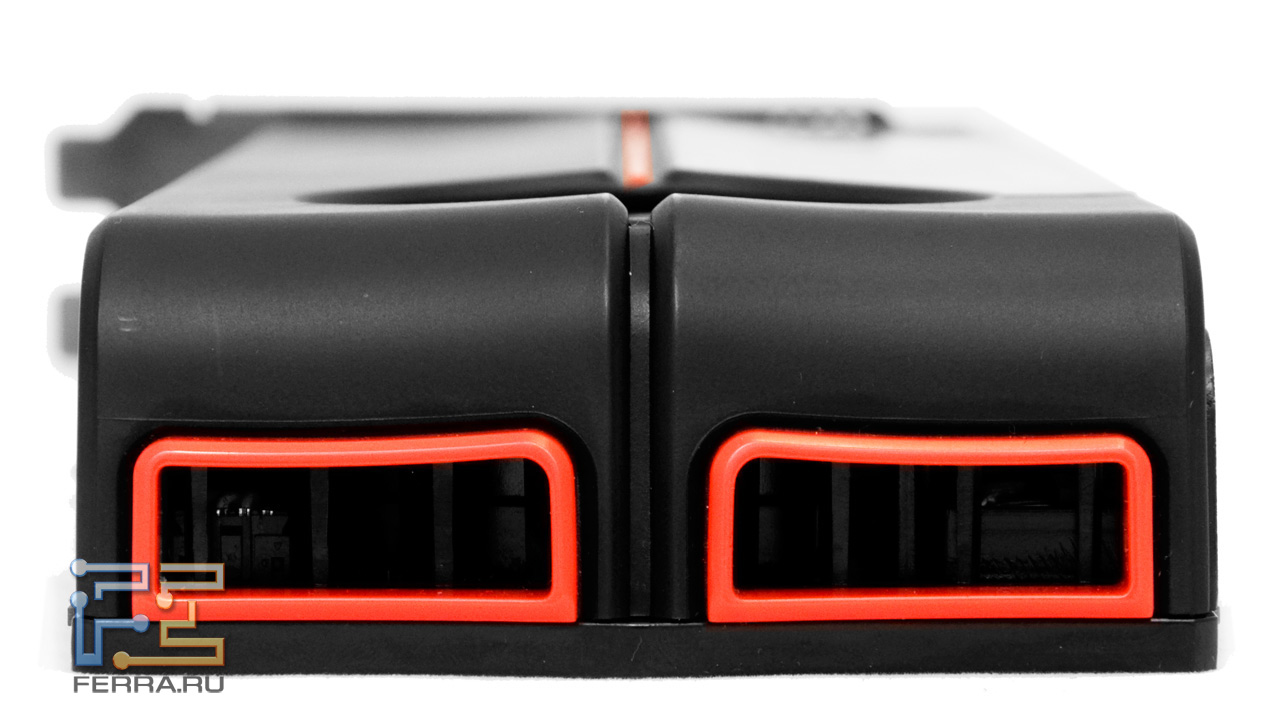

На задней части видеокарты расположены воздухозаборники, стилизованные под сопла, но практической пользы от них немного, так как турбина почти наглухо закрыта с внутренней стороны.

Оригинальный файл
Задняя часть видеокарты PowerColor Radeon AX5870

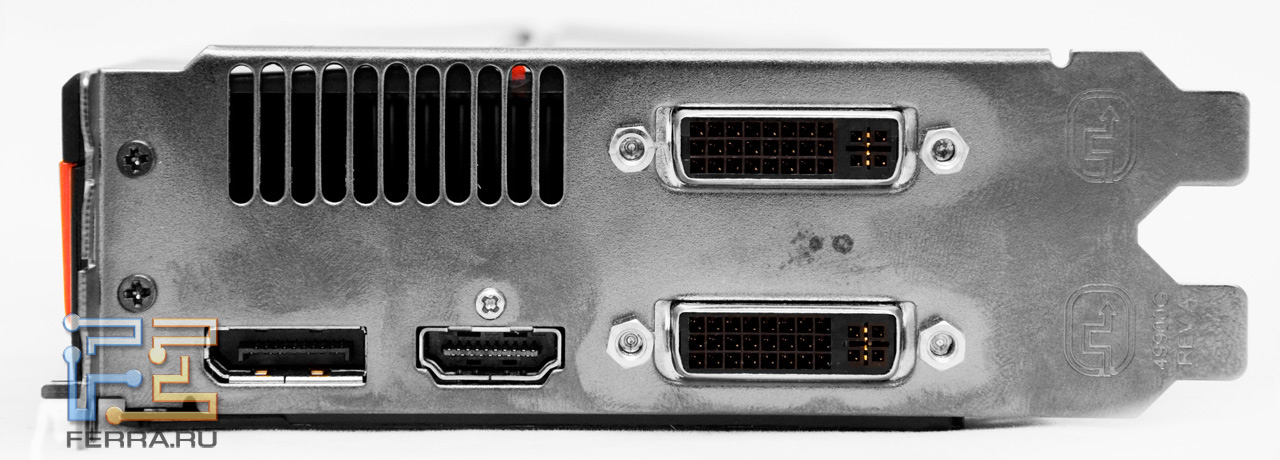

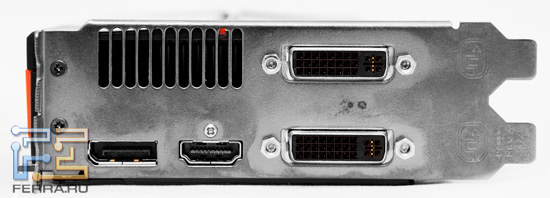

Из разъемов для подключения мониторов или телеприемников на карте присутствуют два Dual-Link DVI и по одному DisplayPort и HDMI. Никаких TV-выходов нет. Из-за наличия большого количества интерфейсов, для выхода нагретого воздуха из системы охлаждения на планке предусмотрено лишь небольшое отверстие с решеткой. Но, как показало тестирование, этого более чем достаточно, чтобы карта не перегревалась во время работы.

Оригинальный файл
Периферийные разъемы на видеокарте PowerColor Radeon AX5870

Система охлаждения, как и применяемая в картах прошлых поколений, состоит из алюминиевого основания, охлаждающего память и силовые элементы, и медного сердечника, передающего тепло от ядра по тепловым трубкам тонким алюминиевым ребрам. Если в Radeon HD 4890 было три тепловых трубок, то теперь их четыре. Да и радиатор стал немного больше.

Оригинальный файл
Система охлаждения PowerColor Radeon AX5870

Несмотря на более сложный чип относительно RV770 и RV790, турбина карты работает весьма тихо, лишь при разгоне пришлось поднять скорость вращения до 50%.

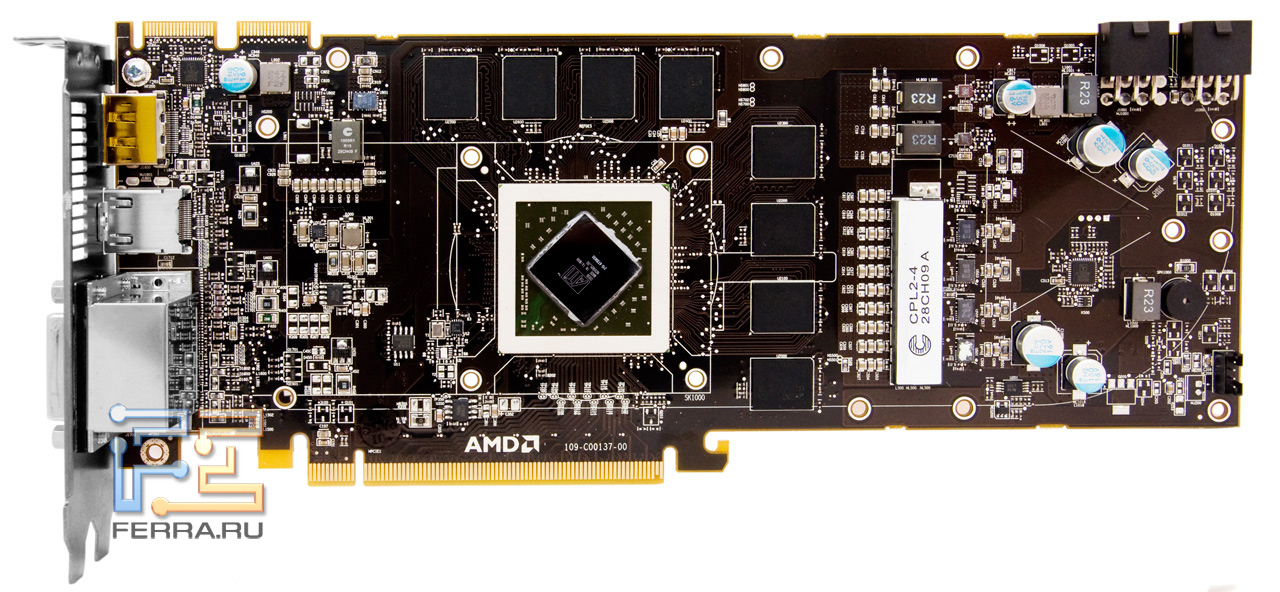

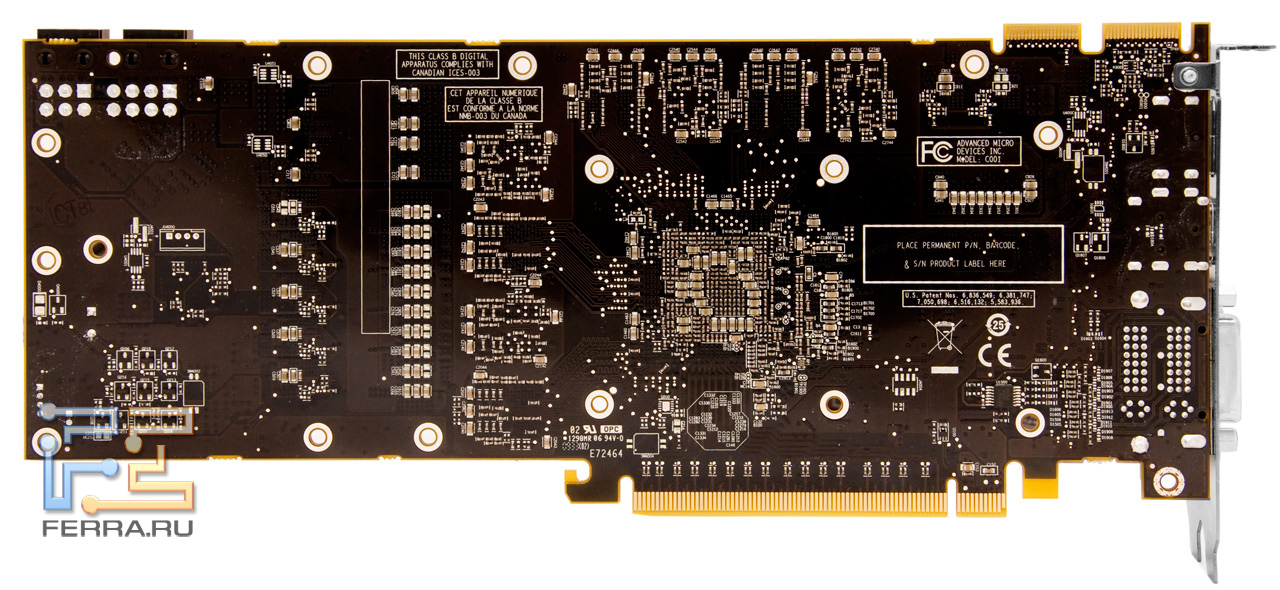

Печатная плата по длине такая же, как и у Radeon HD 4870 X2, но по сравнению с картой HD 4890 количество элементов возле блока выводов увеличилось, что и не удивительно, учитывая установленные четыре интерфейсных разъема для подключения мониторов. В районе цифровой подсистемы питания много пустующего места – непонятно, зачем необходимо было делать кожух СО большего размера, чем сама плата?

Оригинальный файл

Оригинальный файл
Печатная плата видеокарты PowerColor Radeon AX5870

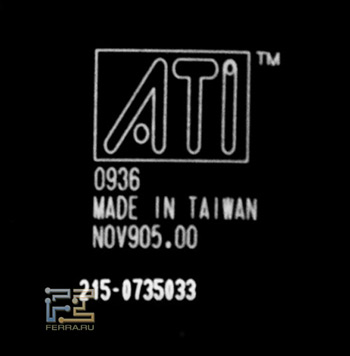

Кристалл графического процессора Cypress, как и у R600, развернут на 45°, и для предотвращения скола чип оснащен защитной рамкой.

Чип Cypress RV870

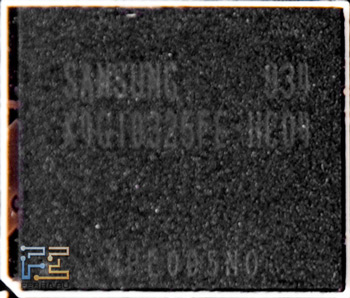

В качестве памяти используются восемь микросхем Samsung K4G10325FE-HC04, рассчитанные на эффективные 5 ГГц, общим объемом 1024 МБ. Шина – все те же 256 бит.

Память Samsung K4G10325FE-HC04

Рабочие частоты PowerColor Radeon AX5870 соответствуют референсным и составляют 850 МГц для чипа и 4800 МГц для памяти. При простое частоты снижаются до 157/1200 МГц (ядро и память соответственно).

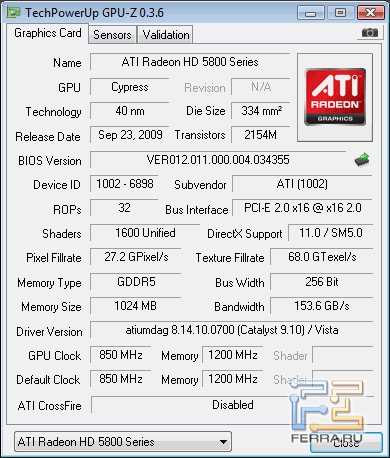

Характеристики PowerColor Radeon AX5870

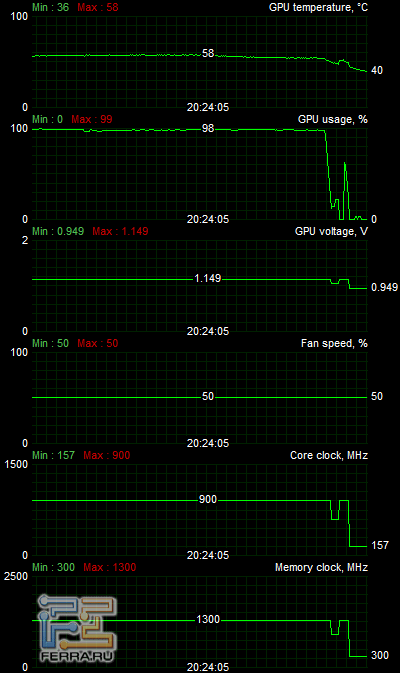

Теперь немного о разгоне. Максимально стабильной частотой, на которой смог работать Cypress, стали 900 МГц – при повышении этого значения игровые приложения иногда давали сбой. Память смогла функционировать на 5200 МГц.

Температурный режим и уровень разгона PowerColor Radeon AX5870

Естественно, для поддержания необходимого температурного режима карты скорость вращения турбины пришлось поднять до 50% от максимума, при этом температура чипа не превышала под нагрузкой 58 °C.
