Вступление

В недавнем материале, посвященном архитектуре графического процессора Cypress, мы уже рассматривали hi-end-видеокарту Radeon HD 5870, поддерживающую новый API. Теперь пришло время взглянуть на более доступное решение на базе чипа Juniper (он же RV840) – Radeon HD 5770.

Архитектурно младший представитель новой серии графических процессоров с поддержкой DirectX 11 ничем не отличается от старшего собрата, и меньшая производительность готового решения достигается путем сокращения количества функциональных блоков и разрядности шины памяти. На блок-схеме чипа Cypress отсутствующие блоки затемнены:

Блок-схема Juniper

Как видим, Juniper представляет собой наполовину усеченную версию старшего процессора: основная часть GPU состоит из 10 SIMD-ядер, в состав которых входят 16 универсальных суперскалярных процессоров (каждый из которых состоит из пяти обычных) и четырех текстурных блоков с собственной кэш-памятью первого уровня, четырех широких блоков растеризации, выполняющих четыре пиксела за такт, и двух 64-битных контроллеров памяти GDDR5. В итоге имеем 800 потоковых процессоров, 40 TMU, 16 ROP функционирующие на частоте 850 МГц и 128-битную шину памяти, которая работает на эффективных 4800 МГц. Пожалуй, с такими характеристиками новинка больше похожа на видеокарту Radeon HD 4890, за исключением, конечно, подсистемы памяти.

Кроме того, был представлен немного урезанный акселератор на Juniper – Radeon HD 5750, обладающий лишь 720 потоковыми процессорами и 36 текстурными блоками с неизмененным количеством ROP. Частоты такого решения равны 700 МГц для чипа и 4600 МГц для памяти. Энергопотребление младшего представителя новой линейки составляет 86 Вт под нагрузкой, старшего – 108 Вт.

Видеоадаптер	Radeon HD 5870	Radeon HD 5850	Radeon HD 5770	Radeon HD 5750	Radeon HD 4890	Radeon HD 4870	Radeon HD 4850
Ядро	Cypress (RV870)	Cypress (RV870)	Juniper (RV840)	Juniper (RV840)	RV790	RV770	RV770
Количество транзисторов, млн. шт	2,15 млрд.	2,15 млрд.	1,04 млрд.	1,04 млрд.	959	956	956
Техпроцесс, нм	40	40	40	40	55	55	55
Площадь ядра, кв. мм	334	334	~160	~160	282	263	263
Количество потоковых процессоров	1600	1440	800	720	800	800	800
Количество текстурных блоков	80	72	40	36	40	40	40
Количество блоков рендеринга	32	32	16	16	16	16	16
Частота ядра (номинал), МГц	850	725	850	700	850	750	625
Частота шейдерного домена (номинал), МГц	850	725	850	700	850	750	625
Шина памяти, бит	256	256	128	128	256	256	256
Тип памяти	GDDR5	GDDR5	GDDR5	GDDR5	GDDR5	GDDR5	GDDR3
Объём памяти, МБ	1024	1024	1024	512/1024	1024	512/1024	512
Частота памяти (номинал), МГц	4800	4000	4800	4600	3900	3600	1986
Поддерживаемая версия DirectX	11	11	11	11	10.1	10.1	10.1
Интерфейс	PCI Express 2.1	PCI Express 2.1	PCI Express 2.1	PCI Express 2.1	PCI Express 2.0	PCI Express 2.0	PCI Express 2.0
Потребляемая мощность, нагрузка/простой, Вт	188/27	170/27	108/18	86/16	190/60	160/90	110/na

По функциональности карты Radeon HD 5770 и HD 5750 ничем не отличаются от моделей hi-end-уровня. Это и поддержка, естественно, DirectX 11, DirectCompute 11, OpenCL, и улучшенная анизотропная фильтрация и сглаживание, и многопоточный и качественный рендеринг, а также технологий PowerPlay и ATI Eyefinity. Правда, возможность подключить три монитора для адаптера среднего уровня кажется излишеством, так как решение такого уровня вряд ли обеспечит необходимое быстродействие для игры в таком режиме. Также есть поддержка HDMI версии 1.3a, форматов Dolby TrueHD и DTS Master Audio, и, конечно же, UVD 2.0.

Осматриваем видеокарту

В данном материале мы рассмотрим видеокарту MSI R5770 и сравним ее с MSI N260GTX Lightning Black Edition (рабочие частоты составляют 655/1400 МГц по чипу и 2000 МГц по памяти GDDR3 объемом 1792 МБ).

Оригинальный файл

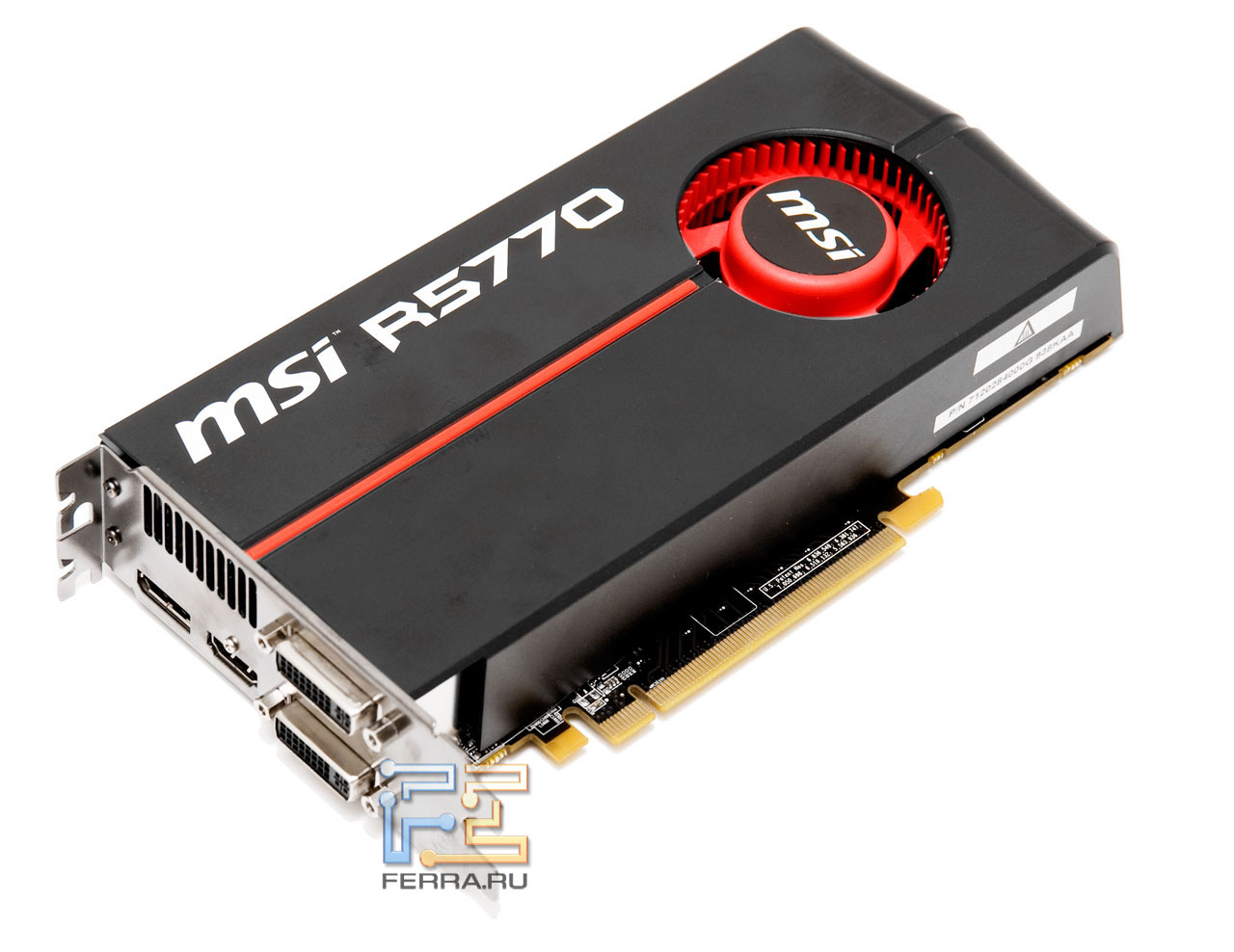

MSI R5770

MSI R5770-PM2D1G

Видеокарта поставляется в коробке с изображением реактивного истребителя, на которой также отмечены особенности продукта и наличие в комплекте игры DIRT 2.

Оригинальный файл
Упаковка видеокарты MSI R5770

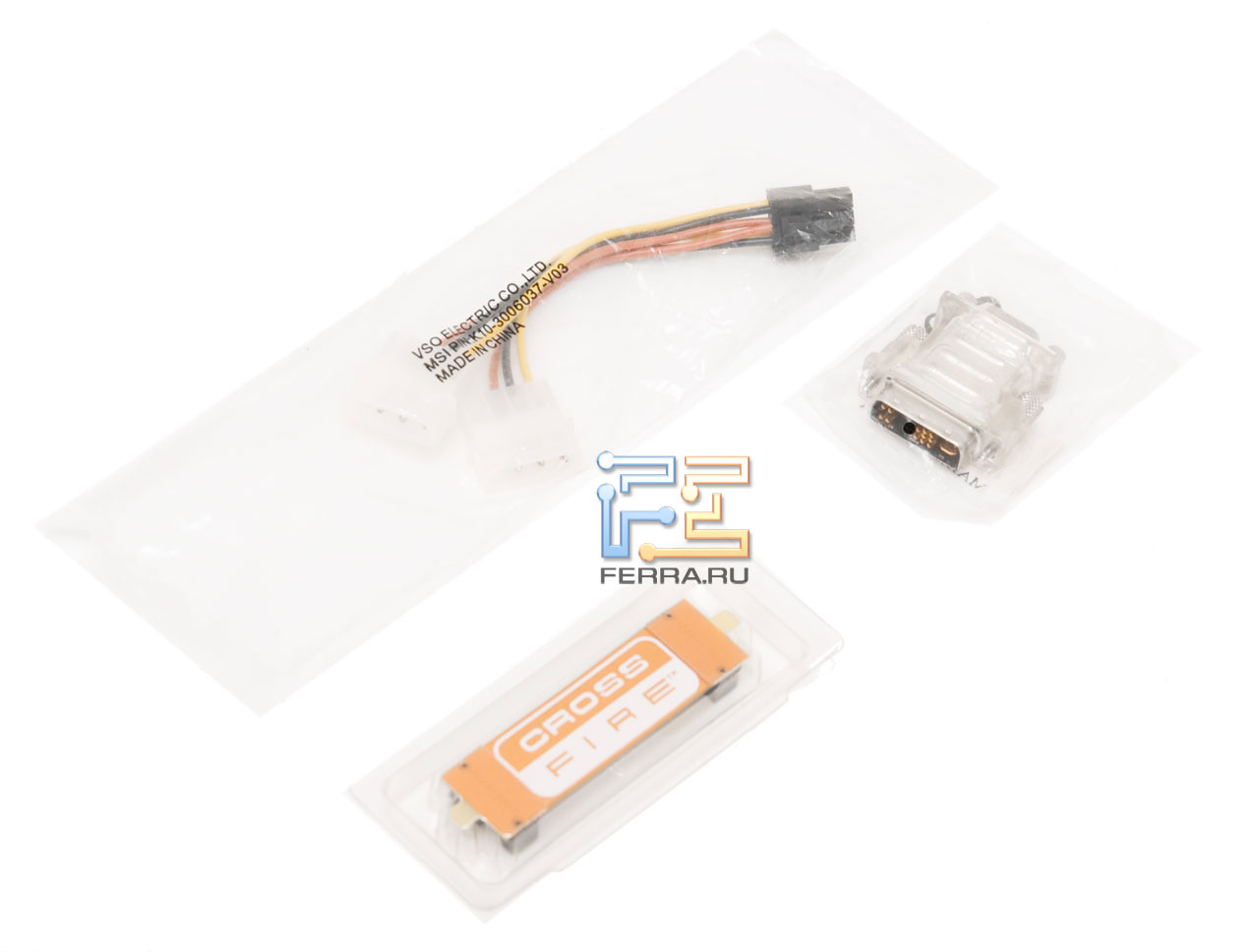

Комплект поставки содержит переходник питания, переходник DVI->D-Sub, мостик CrossFire, инструкции, диск с драйверами и ПО, а также сертификат на игру DIRT 2, которую необходимо будет скачать с Интернета.

Оригинальный файл

Оригинальный файл

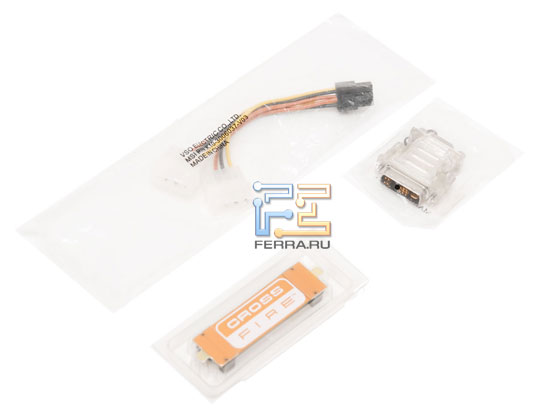

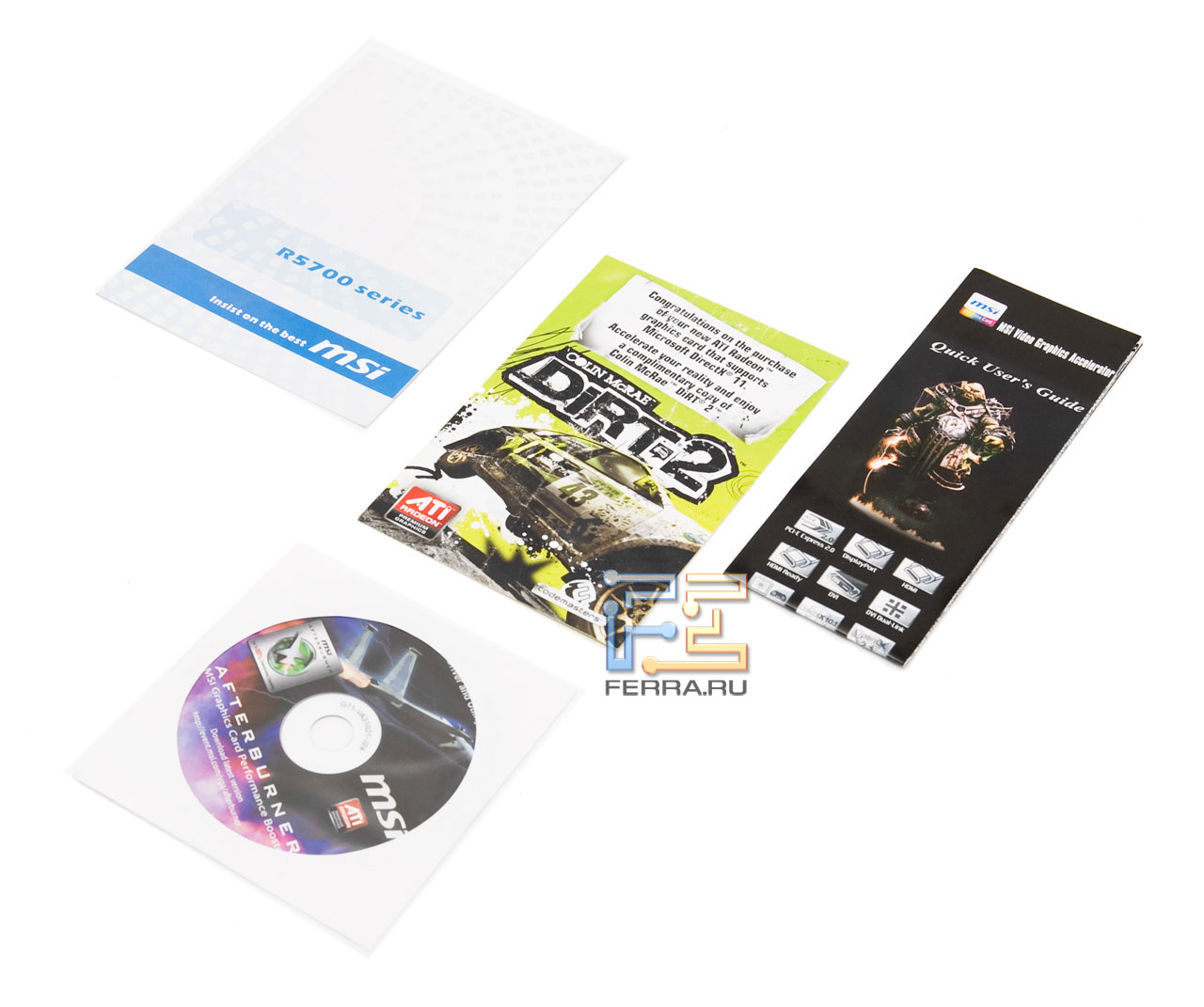

Комплект поставки видеокарты MSI R5770

Акселератор выполнен по референсному дизайну и представляет собой укороченную копию Radeon HD 5870. Только на обратной стороне отсутствует защитная пластина.

Оригинальный файл

Оригинальный файл

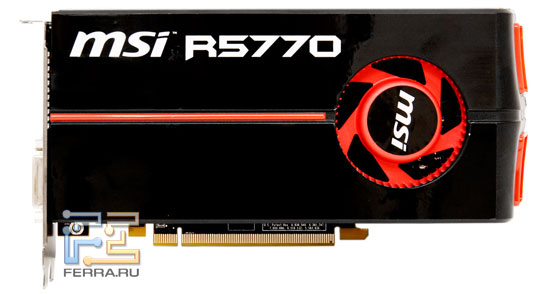

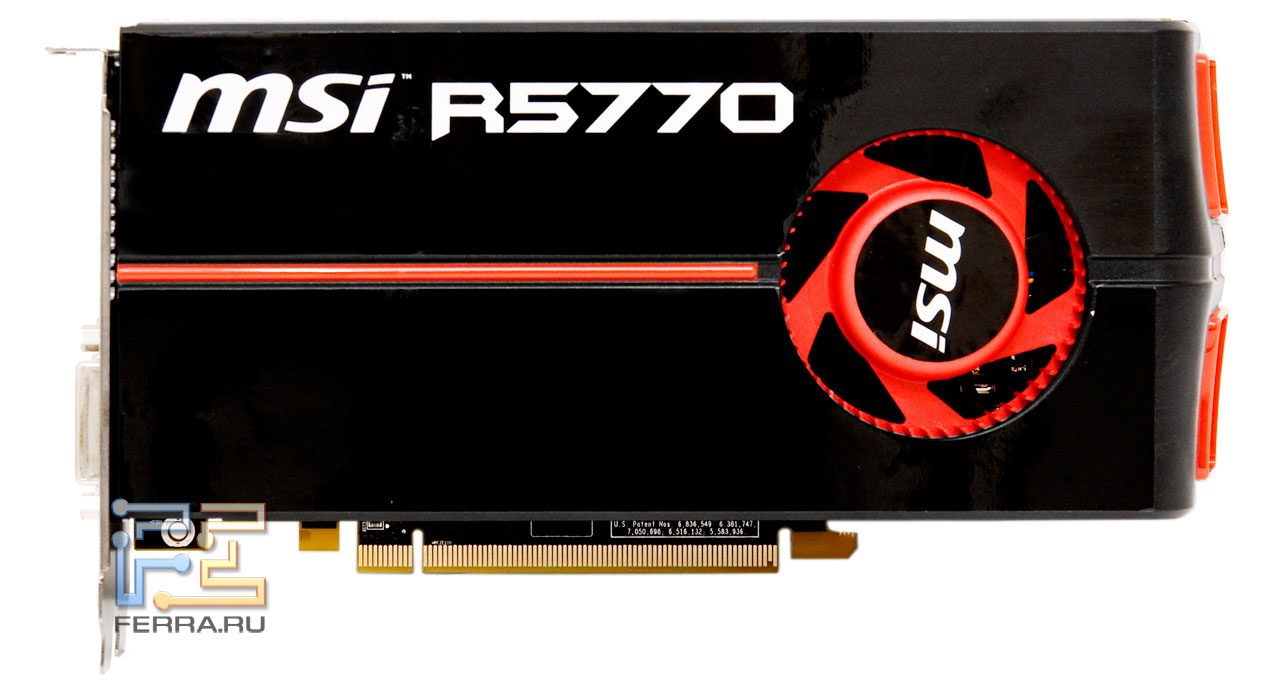

Видеокарта MSI R5770

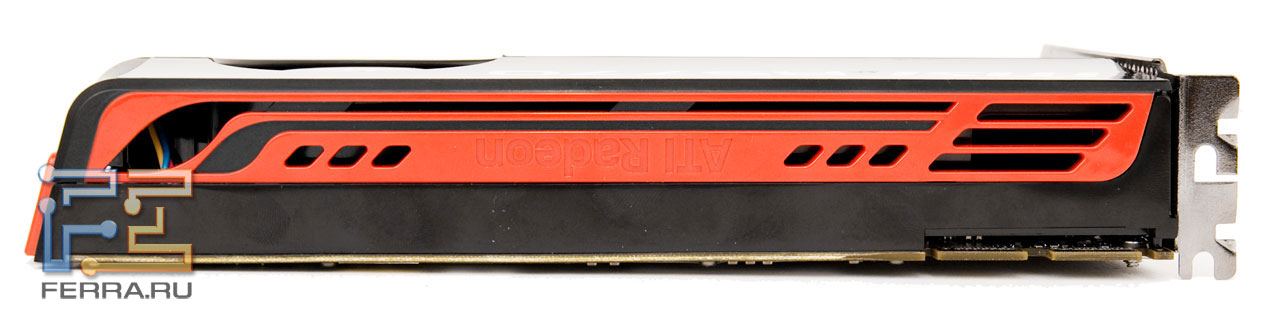

В верхней части видеокарты есть вставки из красного пластика – всё как у старших моделей. Со стороны периферийных разъемов находятся два интерфейса для подключения мостиков при объединении нескольких карт в режиме CrossFireX.

Оригинальный файл

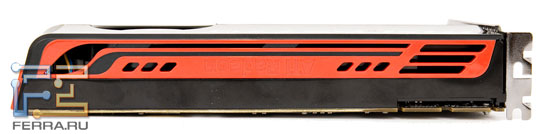

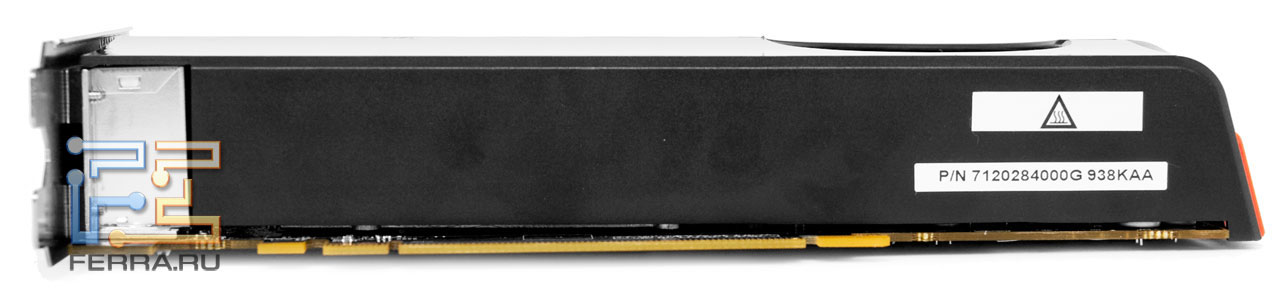

Видеокарта MSI R5770, вид сверху

Оригинальный файл

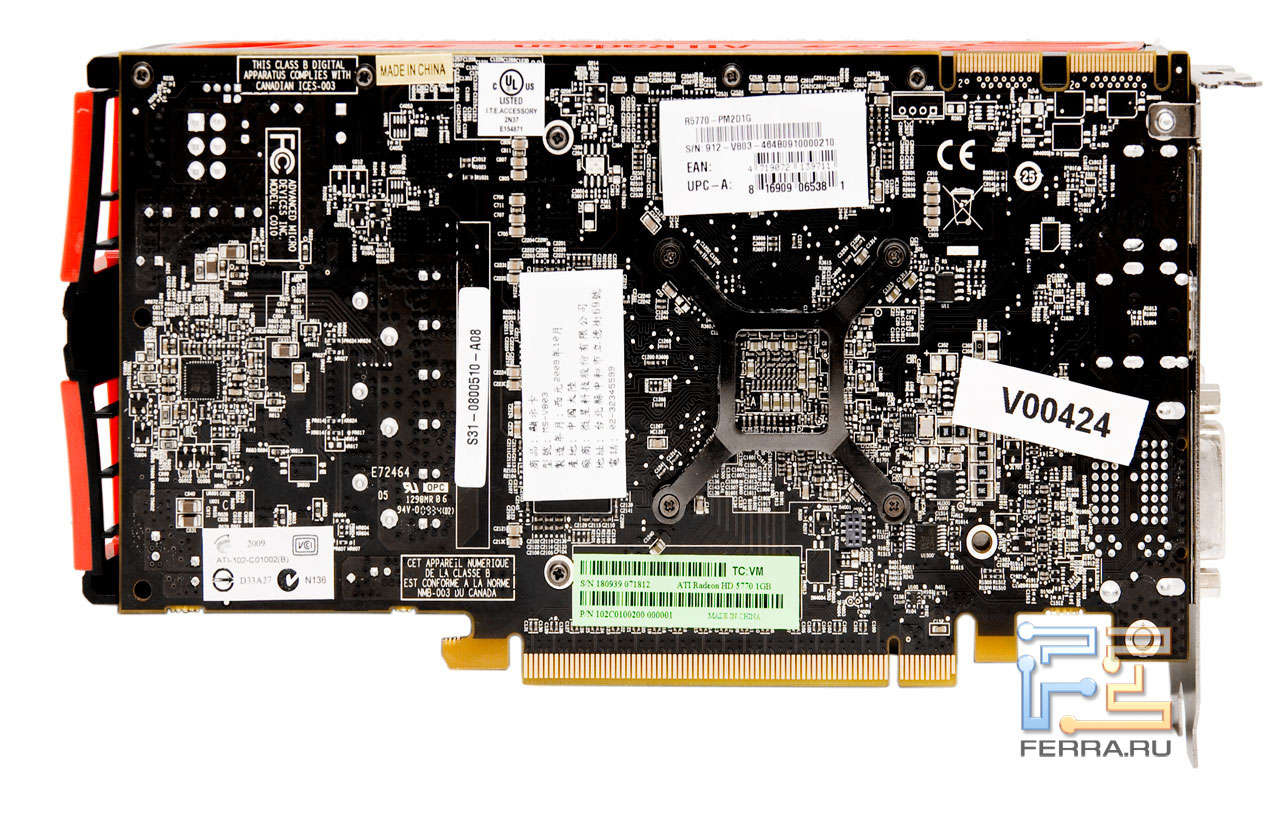

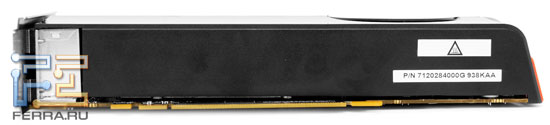

Видеокарта MSI R5770, вид снизу

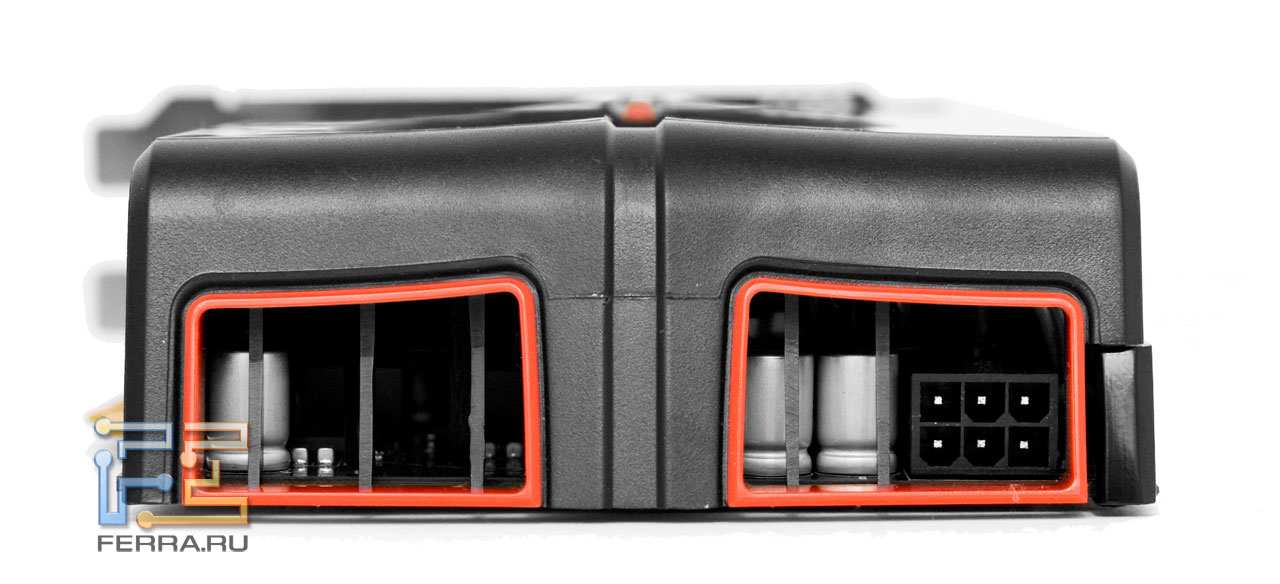

Разъем дополнительного питания перекочевал на боковую сторону адаптера и расположен теперь в своеобразном сопле.

Оригинальный файл
Задняя часть видеокарты MSI R5770

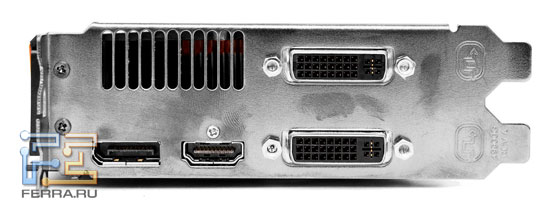

Набор разъемов остался прежним: два Dual-Link DVI и по одному DisplayPort и HDMI.

Оригинальный файл

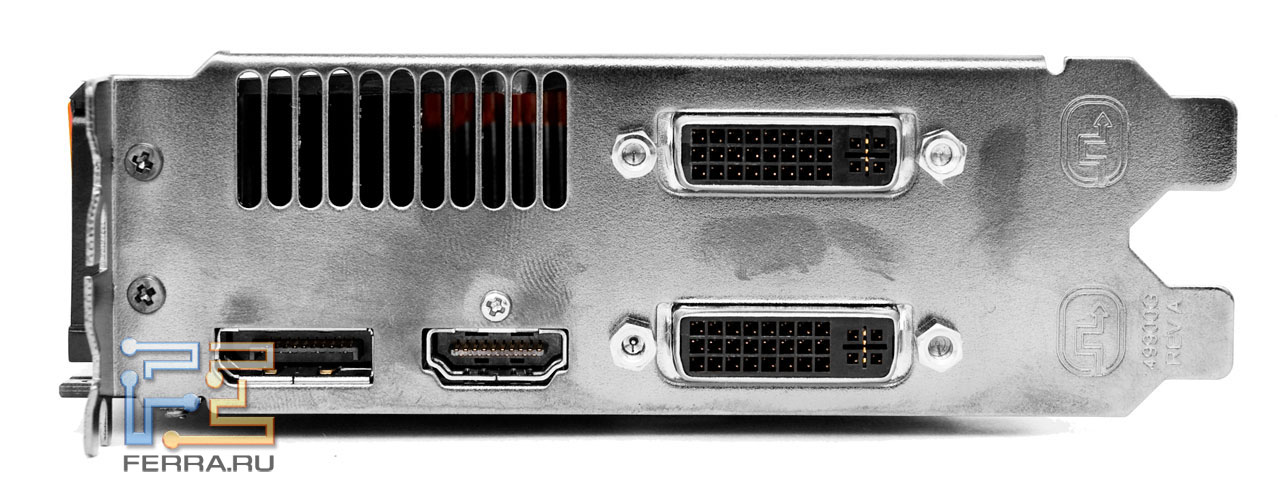

Периферийные разъемы на видеокарте MSI R5770

Система охлаждения состоит из двух радиаторов, один из которых охлаждает чип, а второй используется для памяти, расположенной на лицевой стороне карты. В принципе она схожа с СО старших карт, но устроена существенно проще. AMD недавно разработала обновленную систему охлаждения, похожую на Zalman VF-900 и отличающуюся большей эффективностью.

Оригинальный файл

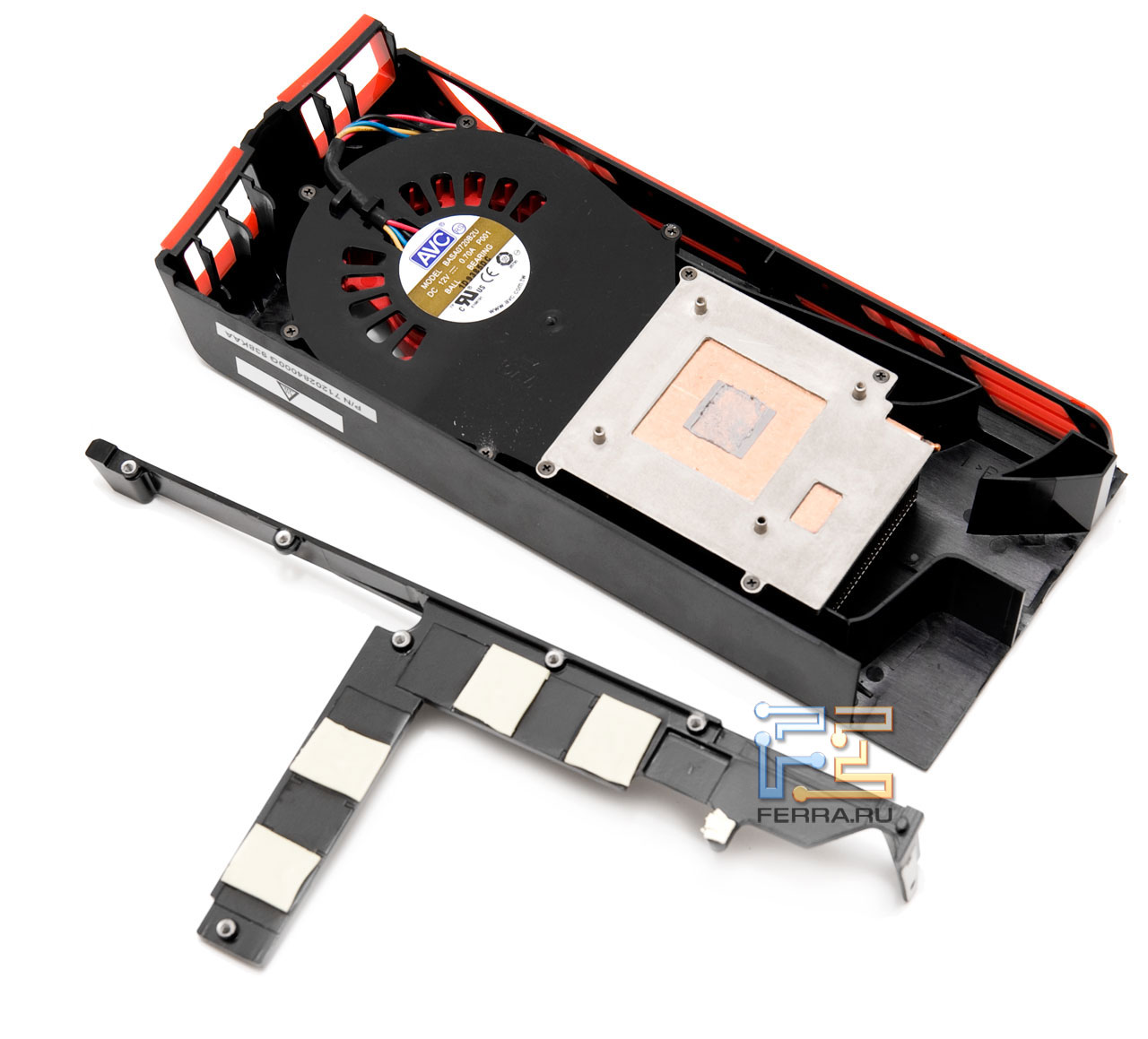

Система охлаждения MSI R5770

Шум турбины умеренный, но хотелось бы все-таки немного тише. Если же принудительно выставлять скорость вращения вентилятора, например, на отметке 35% от максимума, то под нагрузкой (FurMark 1.6.5) температура чипа может достигать 95 °C. Как видим, запас прочности у стоковой СО не особо высокий.

Печатная плата Radeon HD 5770 в отличие от старших представителей нового поколения видеокарт AMD лишена какого-либо свободного места. Микросхемы памяти распаяны с обеих сторон карты по четыре штуки.

Оригинальный файл

Оригинальный файл

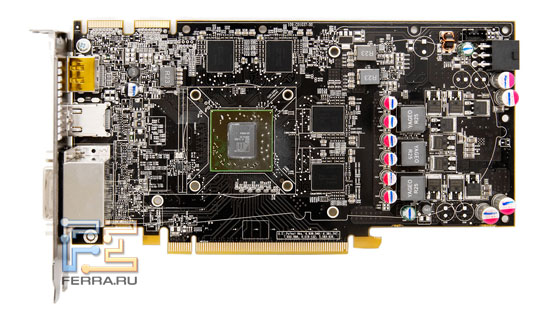

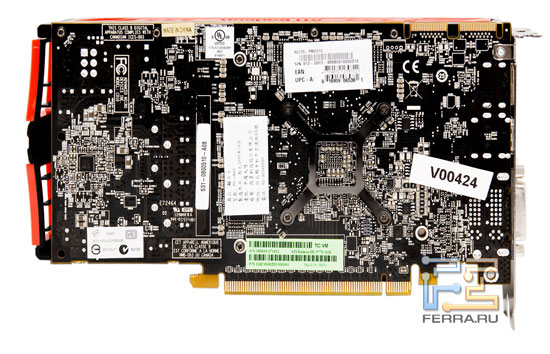

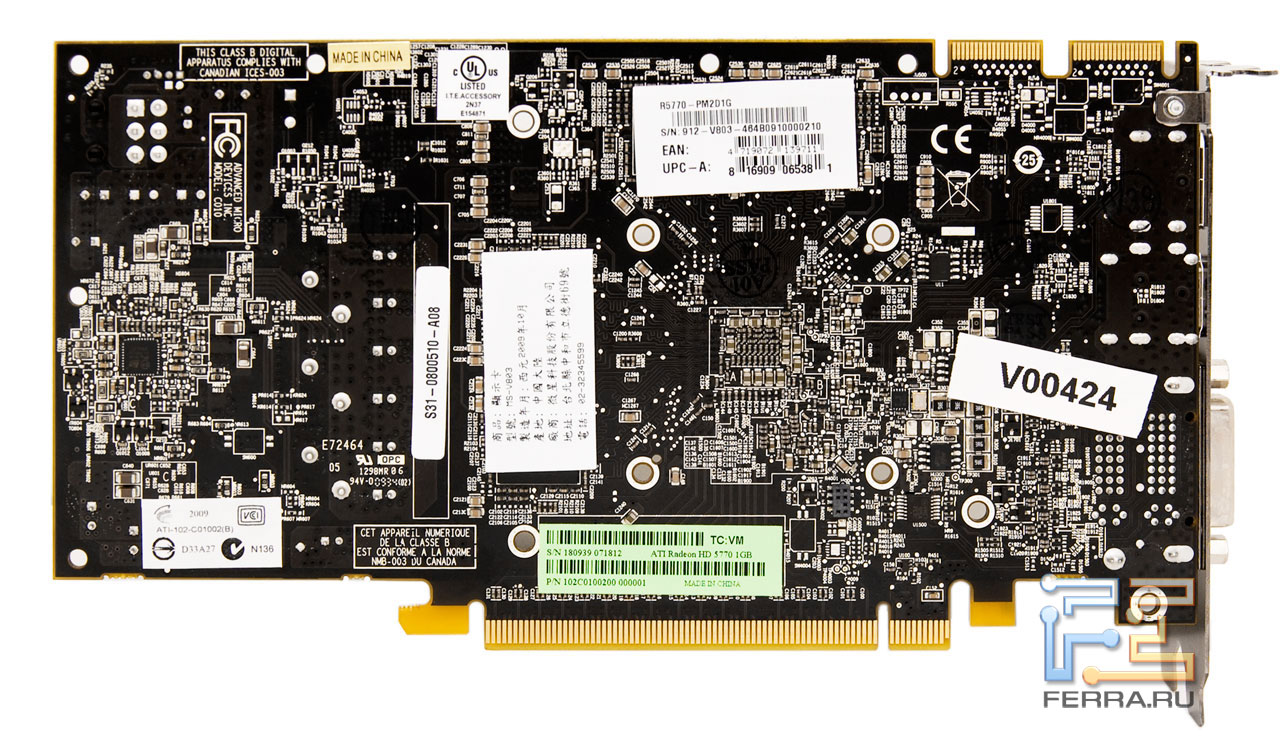

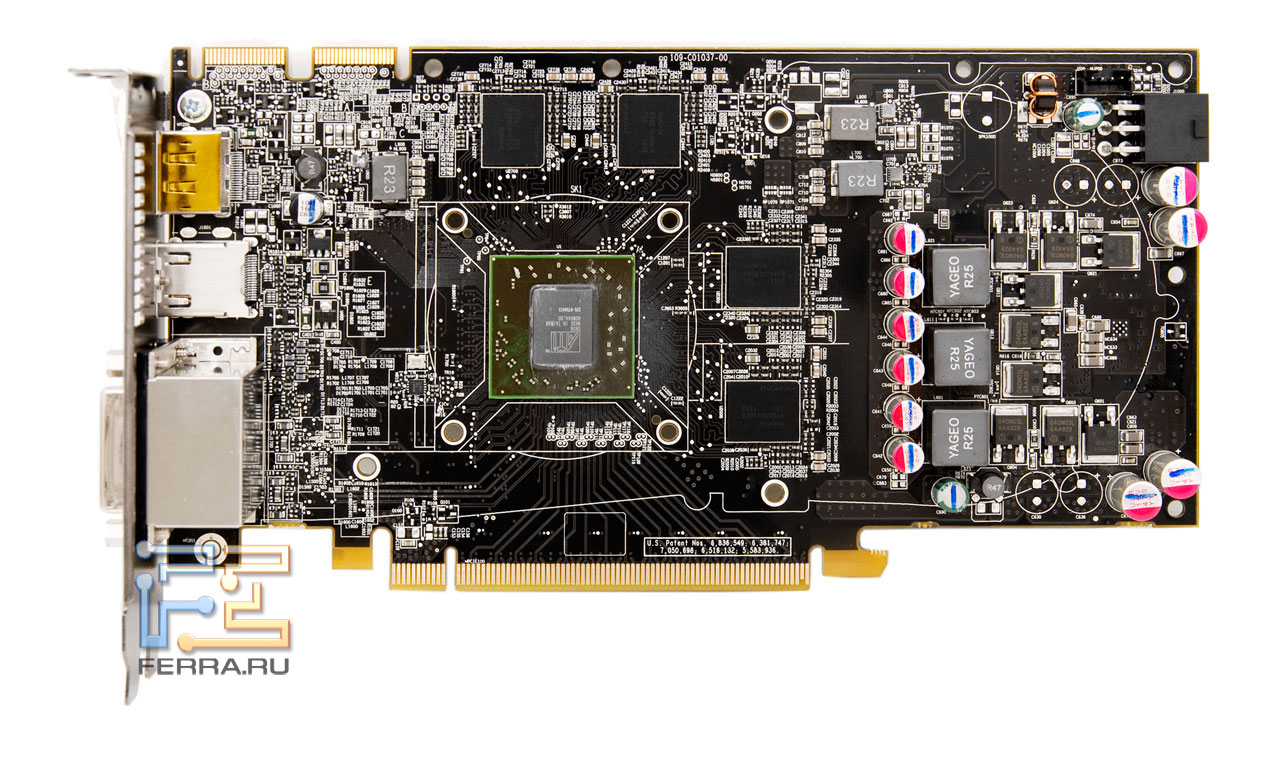

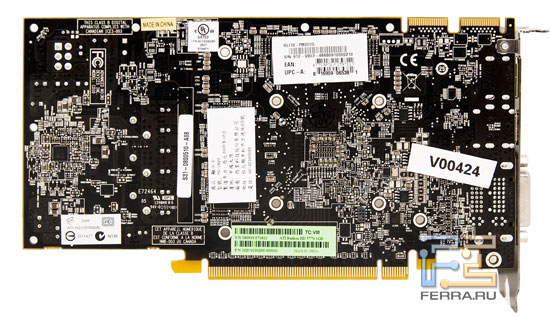

Печатная плата видеокарты MSI R5770

Кристалл графического процессора Juniper имеет продолговатую форму (Cypress квадратный и развернут на 45°) и лишен рамки, защищающей от скола.

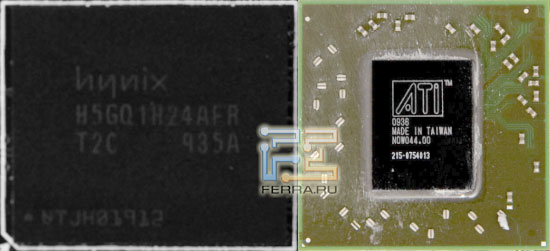

Чип Juniper RV840 и память Hynix H5GQ1H24AFR-T2C

В качестве памяти используются восемь микросхем Hynix H5GQ1H24AFR-T2C со временем доступа 0,8 нс, рассчитанные на эффективные 5 ГГц и общим объемом 1024 МБ. Шина – 128 бит.

Рабочие частоты MSI R5770-PM2D1G полностью соответствуют эталонным и равны 850 МГц для чипа и 4800 МГц для памяти.

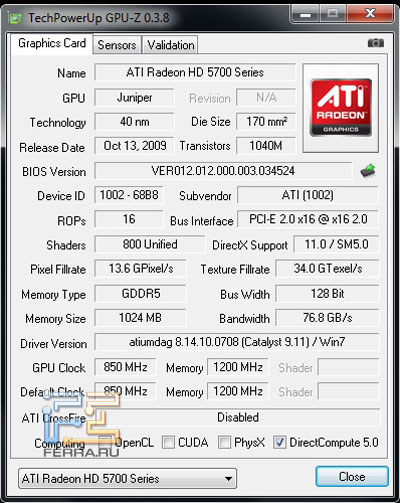

Характеристики MSI R5770

Разгон карты осуществлялся при помощи утилиты MSI Afterburner 1.4, которая позволяет поднимать не только частоты, но и напряжение питания. Главное, чтобы видеокарта поддерживалась этой утилитой. В частности, вся новая линейка акселераторов Radeon HD 5000 без проблем может функционировать с Afterburner, даже других производителей. Да и карты серии GeForce тоже можно ей разгонять.

Итак, потенциал рассматриваемой карты оказался на уровне 960 МГц для графического процессора и 5760 МГц для видеопамяти, что весьма неплохо.

Тестирование

Тестовая конфигурация

Тестирование проводилось на следующем стенде:

• Процессор:
  • Intel Core i7-920 (2,66@3,2 ГГц)
• Материнская плата:
  • DFI X58-T3eH8 (Intel X58)
• Оперативная память:
  • Elixir PC3-12800U (3x2048 МБ, DDR3-1600, triple channel)
• Жёсткий диск:
  • Western Digital WD3200JD (320 ГБ, SATA2)
• Блок питания:
  • Thermaltake Thoughpower XT 650W
• Операционная система:
  • Windows 7

Результаты тестирования

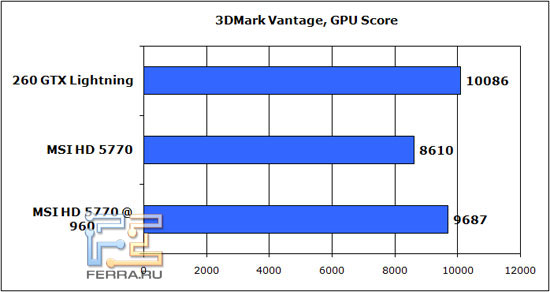

3DMark Vantage

Увы, но 800 потоковых процессоров в картах серии Radeon сложно конкурировать с разогнанным G200, оснащенным удвоенным объемом оперативной памяти.

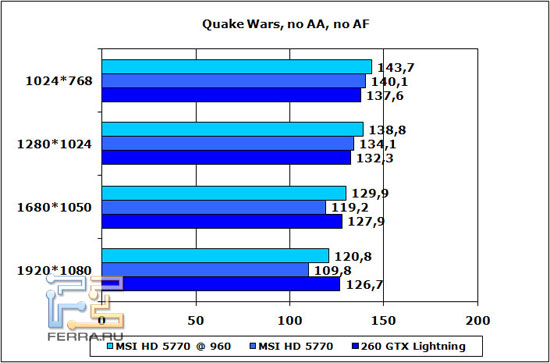

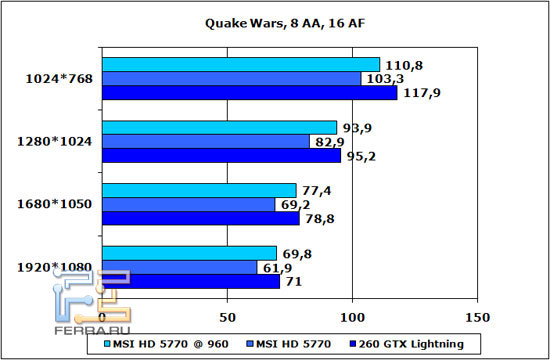

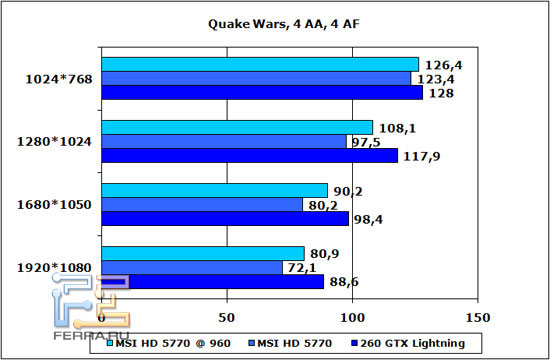

Quake Wars

В мультиплеере Quake Wars с ростом качества картинки и разрешения Radeon HD 5770 начинает сдавать, но уже с использованием AA8x и анизотропной фильтрации уровня x16 преимущество конкурента не так однозначно.

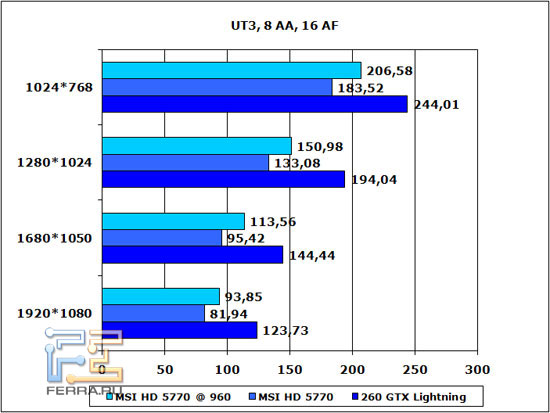

Unreal Tournament 3

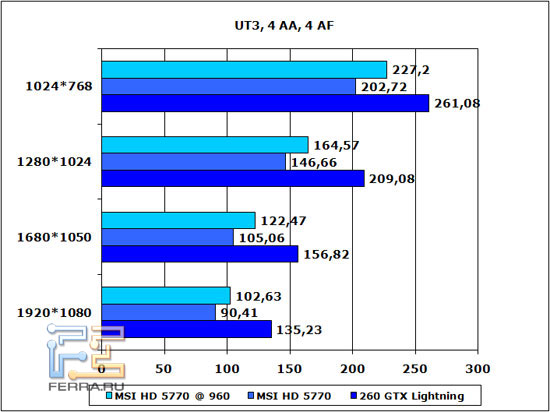

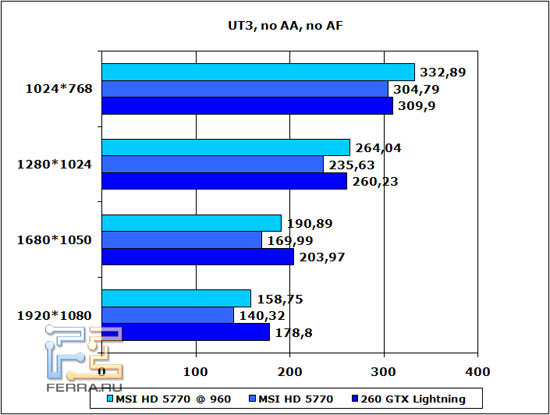

В Unreal Tournament 3 новинка в очередной раз проигрывает, и с ростом качества картинки этот проигрыш только растет. Сказываются как увеличенные частоты, так и больший объем видеопамяти у конкурирующей карты.

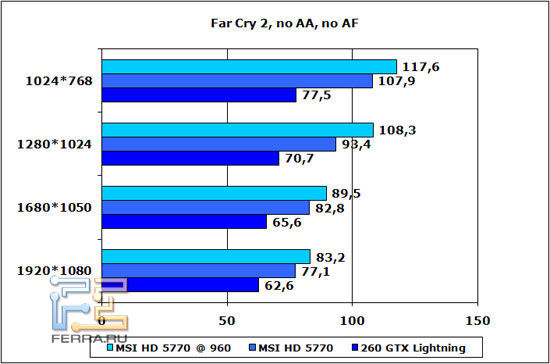

Far Cry 2

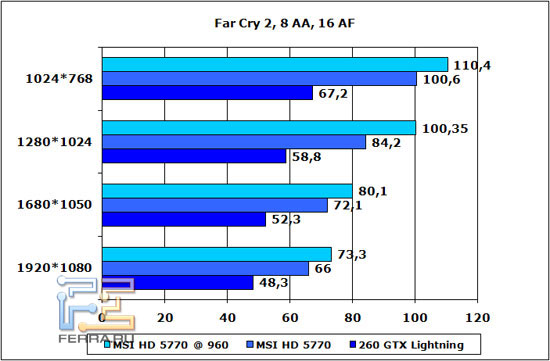

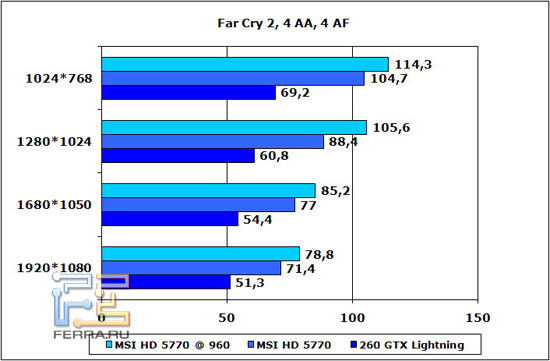

А вот в современной игре Far Cry 2 расстановка сил полностью поменялась и Radeon HD 5770 производительней своего оппонента раза в полтора, даже без разгона.

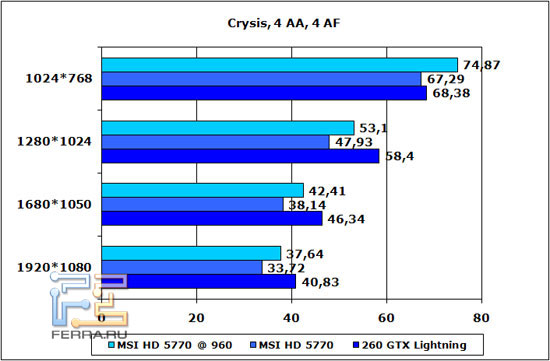

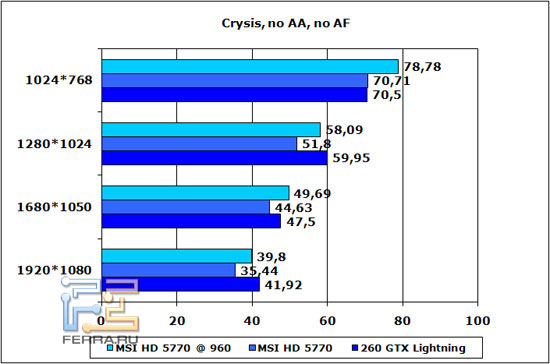

Crysis

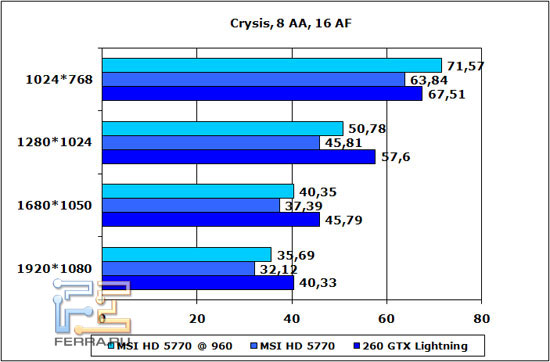

В первом Crysis в очередной раз повышение разрешения и активация сглаживания с анизотропной фильтрацией сказывается на производительности – все-таки шина памяти в 128 бит для такого мощного ядра маловата. Впрочем, для игры в Crysis с высокими настройками графики всё еще нужна high-end карта, а в низких разрешениях новинке удается конкурировать с разогнанной 260GTX.

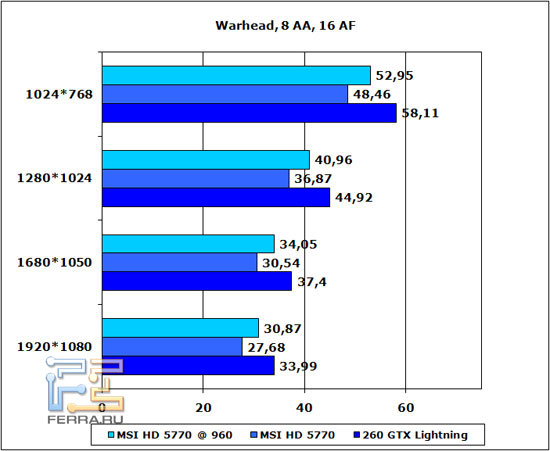

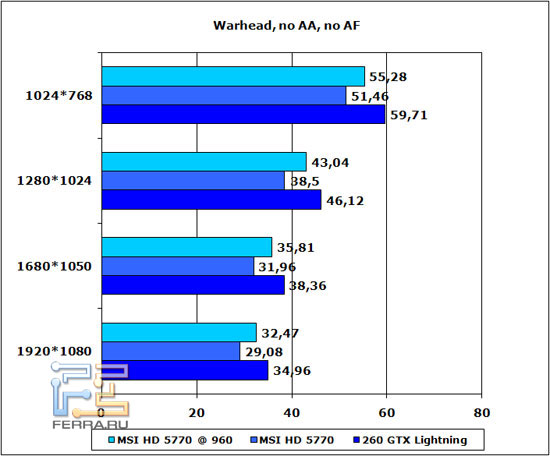

Схожая ситуация наблюдается и в Crysis Warhead, однако тут производительность всех карт еще меньше, а отставание 5770 несколько выше.

Выводы

Пока компания NVIDIA дорабатывает свою GF100, серия видеокарт Radeon HD 5000, поддерживающая DirectX 11, уже вовсю продается, покрывая средне- и высокоуровневые сегменты рынка. Изначально разработанный для карт стоимостью около 150 долларов чип Juniper неплох по функциональности, поддерживает новый API, и решения на его базе отличаются хорошей для своей цены производительностью. Единственным минусом новинок можно назвать урезанную до 128 бит шину памяти, что скажется при переходе на высокие разрешения и активации сглаживания. Так что если вам нужна DirectX 11 карта за 150 долларов – покупайте HD5770, альтернатив пока попросту нет. Видеокарта MSI R5770-PM2D1G использует референсный дизайн и работает на стоковых частотах. В комплекте идет игра DIRT 2, которая позволит покупателю карты ознакомиться с возможностями нового DirectX. Обсудить MSI Radeon HD 5770, видеокарту с поддержкой DirectX 11 на форуме
