Оставляя за рамками обсуждения вопрос необходимости такой гонки вооружений, посмотрим – кто и что предлагает нам в сегменте киловаттников на сегодняшний день.
Мы неоднократно обращали внимание на такой востребованный товар на рынке компьютерных комплектующих, как источники питания. Время идёт, и прогресс не стоит на месте. Когда-то блок питания мощностью 350 Вт считался пределом мечтаний, а сегодня редкий производитель не «взял планку» в киловатт, а то и поболее. Оставляя за рамками обсуждения вопрос необходимости такой гонки вооружений, посмотрим – кто и что предлагает нам в сегменте киловаттников на сегодняшний день. Разумеется, мы не будем приводить полный перечень фирм-производителей, ибо придётся перечислить их все. Но наиболее интересные решения мы на ваш суд представим. Правда, оговоримся по поводу интересности: поскольку киловаттом удивить нынче можно только туземца, основной акцент сделаем на конструкционных решениях.
Tagan BZ Series 1100W
Данный питатель никоим образом нельзя отнести к рядовым. Уже хотя бы принимая во внимание его немаленькую даже по сегодняшним меркам мощность – 1100 Вт. Как минимум это должен быть достаточно серьёзный блок с соответственно серьёзным производством.
Этот блок питания поставляется в торговую сеть в простой, но довольно практичной коробке:
 |
 |
 |
 |
Упаковка Tagan BZ Series 1100W
|
По традиции упаковка несёт на себе практически всю информацию о сокрытом в ней товаре. В данном случае информации более чем достаточно. Отдельно голубым курсивом даны даже телефоны горячей линии в разных странах – участниках рынка.
 |
Блок питания Tagan BZ Series 1100W: внешний вид
|
Блок как блок, ничего особенного. Технические характеристики в тексте приводить не будем – они прекрасно видны на фотографии идентификационной наклейки:
 |
Электрические параметры Tagan BZ Series 1100W
|
Покрутим его в руках малость, «оценим и взвесим»:
С верхней, а правильнее сказать – с нижней, стороны в корпус встроен вентилятор нагнетательного типа. Крыльчатка вентилятора выполнена из прозрачного пластика.
 |
Tagan BZ Series 1100W: вентилятор
|
Обращённая к внешнему миру сторона блока питания традиционна: вентиляционная решётка сотовой структуры и установленные на ней сетевой терминал и общий выключатель. Чтобы исключить «несанкционированное» выключение, тумблер общего питания закрыт прозрачной пластиковой крышкой. Удачное решение, поскольку известны случаи ошибочного отключения аппаратуры этим выключателем, и притом не всегда безболезненные по последствиям.
А вот низковольтная сторона блока питания приятно удивила:
 |
Tagan BZ Series 1100W: низковольтные терминалы
|
Все шины питания для внешних устройств (приводы дисков, дополнительное питание PCI-E-устройств) выведены на очень нестандартные для компьютера разъёмы.
Более того, разъёмы эти окольцованы разноцветной светящейся каймой, позволяющей безошибочно идентифицировать коммутируемые кабели.
На нашей памяти это первое применение разъёмов такого типа в цепях питания компьютера. Отличительной особенностью конструкции разъёмов можно назвать фиксатор: это круглая гайка с рифлёной поверхностью, которую при необходимости что затянуть, что отпустить не составляет труда. И что немаловажно, в отличие от пластмассовых защёлок такой крепёж не ломается при многократных перекоммутациях.
Комплектация блока питания просто поражает своим разнообразием:
 |
Комплект поставки Tagan BZ Series 1100W
|
Помимо стандартных комплектующих, к каковым можно причислить сетевой шнур, низковольтные кабели и описание, в комплекте присутствует несколько интересных позиций, а именно:
- пластиковые кабельные стяжки
- крепёжные винты-саморезы
- отвёртка
- сумка для неиспользуемых кабелей и принадлежностей
- перчатки
- пластиковые переходники питания IDE-устройств
- резиновая прокладка под корпус
Пластиковые стяжки, винты и прокладка, бесспорно, полезны, и за это производителю большое человеческое спасибо. За счёт прокладки, кстати, значительно снижается уровень вибраций, передаваемых на корпус. Правда, стяжек хотелось бы раз в пять побольше.
Остальное «приданое» вызывает тёплое чувство благодарности: может быть, оно кому-то и не понадобится, но всё-таки приятно, что о тебе позаботились. Например, отвёртка – в хозяйстве вещь, безусловно, полезная. Или вот – перчатки: забота о сборщике, соблюдение правил ТБ, ОТ и прочего.
 |
Перчатки
|
Сумка-чехол для ЗИП (запасные части и принадлежности) даже в принципе вещь интересная и пригодится в компьютерном хозяйстве много для чего.
Не менее интересным решением являются соединители-переходники для IDE-устройств.
 |
Переходники для IDE-устройств
|
Кому-то такое решение может показаться несколько надуманным, но если поразмыслить, приходишь к выводу, что общий монтаж внутри системного блока получается более аккуратным и технологичным.
Настало время заглянуть внутрь блока питания и посмотреть, так же он красив и аккуратен внутри или нет.
 |
Монтаж Tagan BZ Series 1100W
|
Да, монтаж достаточно плотный, но он нисколько не мешает отводу тепла от энергетически нагруженных элементов. Да и общие вопросы вентиляции у Tagan всегда достаточно продуманны. Только вот при изучении недр блока питания мы немного попортили нейлоновую оплётку кабелей, но это скорее вина наша и нашего любопытства. Кстати, она отлично оплавляется зажигалкой или паяльником, после чего становится просто неубиваемой.
 |
 |
Монтаж Tagan BZ Series 1100W: вид сбоку
|
Достаточно изучив этот интересный питатель, мы подключили к нему наш нагрузочный стенд, который вынес уже довольно солидное количество приговоров – как оправдательных, так и не очень.
Ступенчатое изменение нагрузки по шинам показало, что блок справляется с поставленной задачей:
Таблица 1. Меняем нагрузку и проверяем заявленные параметры
Номинал напряжения |
+3.3 |
+5 |
+12 |
-12 |
+5Vsb |
Макс. по линиям, ампер |
26,0 |
30,0 |
80,0 |
1,0 |
4,0 |
Комбинированные 3.3В + 5В линии, ватт |
170,0 |
||||
Макс. мощность по линиям, ватт |
85,8 |
150,0 |
960,0 |
12,0 |
20,0 |
Учёт комбинированных линий |
78,9 |
91,1 |
960,0 |
12,0 |
20,0 |
Макс. нагрузка |
1162,0 |
||||
100% мощности |
78,9 |
91,1 |
960,0 |
12,0 |
20,0 |
Ампер на 100% |
23,9 |
18,2 |
80,0 |
1,0 |
4,0 |
Полученный вольтаж на 100% |
3,38 |
5,04 |
12,09 |
-11,28 |
5,04 |
90% мощности |
71,0 |
82,0 |
864,0 |
10,8 |
18,0 |
Ампер на 90% |
21,5 |
16,4 |
72,0 |
0,9 |
3,6 |
Полученный вольтаж на 90% |
3,38 |
5,04 |
12,09 |
-11,33 |
5,04 |
70% мощности |
55,3 |
63,8 |
672,0 |
8,4 |
14,0 |
Ампер на 70% |
16,7 |
12,8 |
56,0 |
0,7 |
2,8 |
Полученный вольтаж на 70% |
3,38 |
5,05 |
12,10 |
-11,38 |
5,05 |
50% Мощности |
39,5 |
45,5 |
480,0 |
6,0 |
10,0 |
Ампер на 50% |
12,0 |
9,1 |
40,0 |
0,5 |
2,0 |
Полученный вольтаж на 50% |
3,37 |
5,06 |
12,10 |
-11,39 |
5,09 |
20% Мощности |
15,8 |
18,2 |
192,0 |
2,4 |
4,0 |
Ампер на 20% |
4,8 |
3,6 |
16,0 |
0,2 |
0,8 |
Полученный вольтаж на 20% |
3,37 |
5,08 |
12,11 |
-11,39 |
5,15 |
Да и напряжения на шинах держатся достаточно стабильно:
Таблица 2. Нагрузочные характеристики
Номинал напряжения |
+3.3 |
+5 |
+12 |
-12 |
+5Vsb |
250 Вт нагрузки |
53,0 |
47,5 |
132,0 |
2,4 |
7,5 |
Ампер на 100% |
16,1 |
9,5 |
11,0 |
0,2 |
1,5 |
Полученный вольтаж на 250 Вт |
3,38 |
5,06 |
12,11 |
-11,36 |
5,12 |
350 Вт нагрузки |
54,6 |
42,4 |
240,0 |
3,6 |
10,0 |
Ампер на 90% |
16,5 |
8,5 |
20,0 |
0,3 |
2,0 |
Полученный вольтаж на 350 Вт |
3,38 |
5,06 |
12,11 |
-11,38 |
5,10 |
450 Вт нагрузки |
69,0 |
62,0 |
300,0 |
6,0 |
12,5 |
Ампер на 70% |
20,9 |
12,4 |
25,0 |
0,5 |
2,5 |
Полученный вольтаж на 450 Вт |
3,38 |
5,05 |
12,10 |
-11,30 |
5,08 |
700 Вт нагрузки |
99,0 |
110,0 |
480,0 |
6,0 |
12,5 |
Ампер на 70% |
30,0 |
22,0 |
40,0 |
0,5 |
2,5 |
Полученный вольтаж на 700 Вт |
3,38 |
5,02 |
12,10 |
-11,44 |
5,06 |
Единственное, что нас насторожило: при первом включении блока питания выходные напряжения скакали так, что мы немного понервничали. Правда, больше это не повторилось.
Уровень шума, производимого блоком питания при работе в 100%-ном цикле, можно оценить как «средний – ниже среднего».
Что касается толерантности к перегрузкам, то запас у блока есть. Ватт 30 без проблем, далее – не отважились: стенд жалко, да и блок питания тоже.
Ещё один интересный представитель славного семейства киловаттников – блок питания от наших старых добрых знакомых –
Floston ENFP-1050W

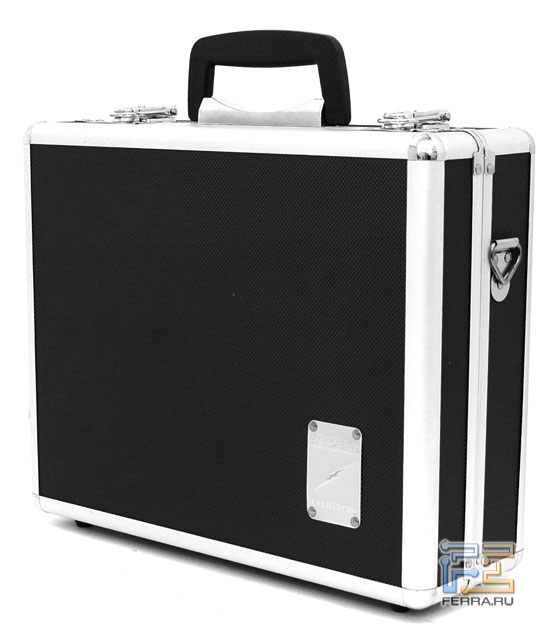

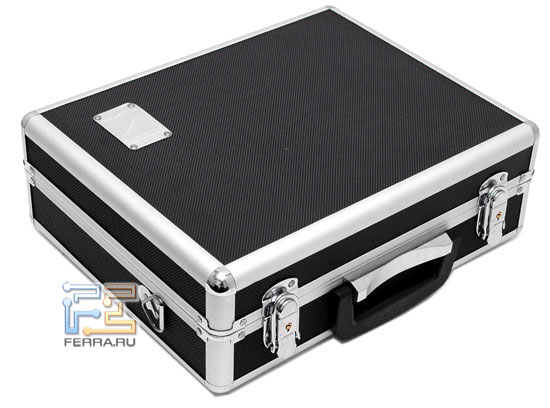

Нужно ли дополнительно говорить о нашей любви к «Флостонам»? Думаю, нет необходимости. Сколько мы видели блоков питания этой уважаемой компании – все они оставляли неизменно хорошее впечатление о себе.
 |
 |
Очередной чемоданчик от «Флостона»
|

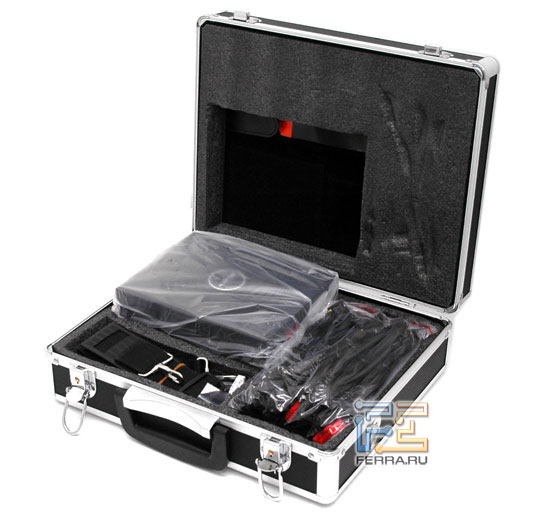

Открываем чемоданчик и видим традиционную флостоновскую начинку:
 |
Содержимое «чёрного ящика»
|
Комплектация блока питания Floston ENFP-1050W достаточно богатая. Помимо набора кабелей и стяжек-липучек в комплект, как и у рассмотренного выше киловаттника, включена резиновая шумопоглощающая прокладка.

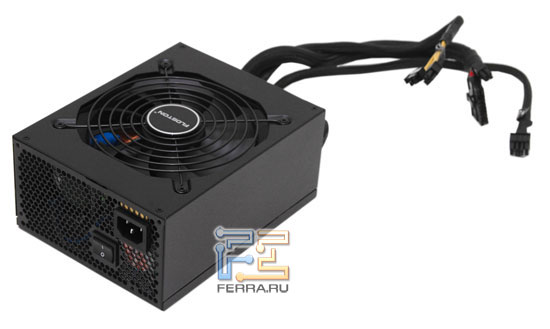

Сам блок питания выполнен традиционно во всех смыслах. И что касается флостоновского стиля, и в части кабельных терминалов.
 |
Внешний вид Floston ENFP-1050W
|

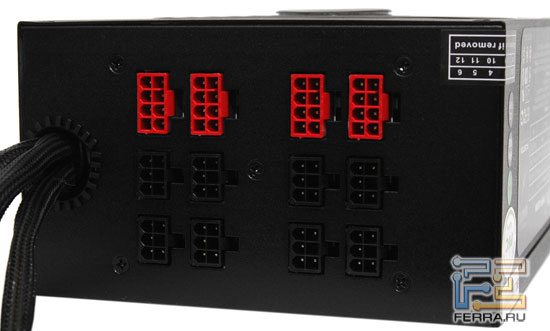

Основное, пожалуй, его конструкционное отличие от рассмотренного выше Tagan – это «не полностью модульная» терминальная часть. Основной кабель проводов питания выполнен по старинке, намертво заделан в корпус. Может, это и хорошо, кстати.
 |
Выходные терминалы Floston ENFP-1050W
|
Разъёмы для подключения дополнительных потребителей, каковыми могут являться приводы жёстких дисков, оптические приводы и проч., выполнены в ставшем уже обычным для таких питателей стиле: пластмассовые, с фиксатором-защёлкой. Дополнительная цветовая маркировка разъёмов призвана оградить пользователя от ошибочного подключения. Хотя можно сказать, что такая ошибка и без того маловероятна, принимая во внимание размеры и контактогруппы разъёмов.

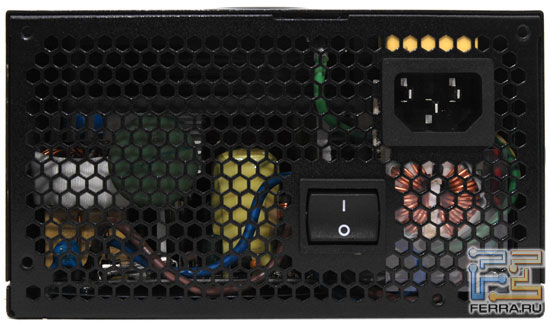

Задняя стенка блока питания Floston ENFP-1050W традиционно отведена под обеспечение пассивной вентиляции в виде воздухоотводной решётки «сотового» типа. На ней же установлены сетевой питающий терминал и клавишный выключатель общего питания.
 |
Задняя панель Floston ENFP-1050W
|

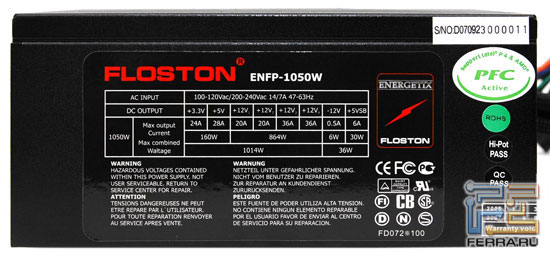

Боковая сторона корпуса традиционно содержит идентификационную наклейку с параметрами блока питания. Чтобы не наврать в цифрах, просто покажем вам эту табличку:
 |
Таблица параметров Floston ENFP-1050W
|

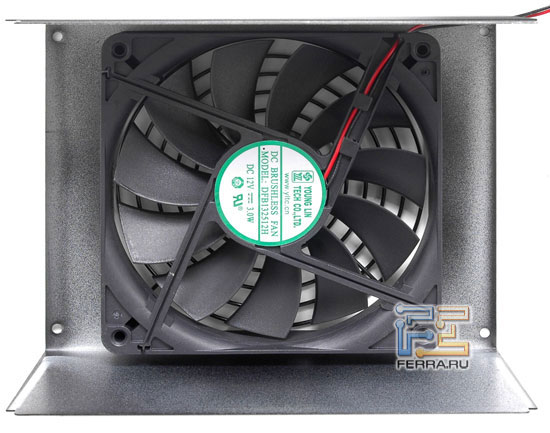

Активной частью системы охлаждения блока питания служит немаленький трёхваттный вентилятор производства компании YOUNG LIN TECH.
 |
Вентилятор на верхней крышке блока питания
|

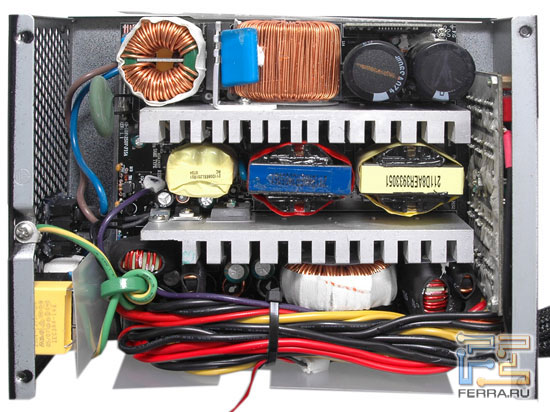

Внутренняя компоновка Floston ENFP-1050W представлена на фото ниже:
 |
Монтажная плата Floston ENFP-1050W
|
Читатель, внимательно изучающий наши обзоры, наверняка заметит один недочёт конструкции. Не смертельный, впрочем. Кто отгадает – получит от редакции шоколадку.

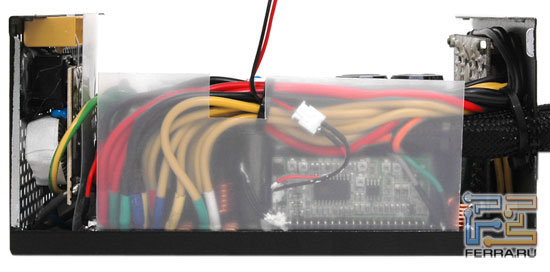

Модуль собственно управления стабилизатором выполнен на отдельной плате, между этой платой и стенкой корпуса размещена пластиковая изолирующая стенка:
 |
Плата управления стабилизатором
|

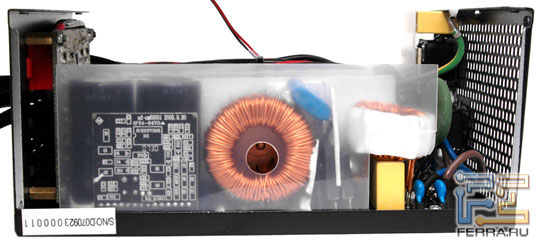

С противоположной стороны такая же изоляционная пластина закрывает элементы фильтров первичного питания. Весьма небесполезное решение, ограждающее от многих бед как компьютер, так и его владельца.
 |
Фильтры первичного питания
|
Вот и всё, что мы можем рассказать о конструкционном исполнении Floston ENFP-1050W. Перейдём теперь к собственно тестированию.
Отключив от нашего испытательного стенда Tagan, который всё это время исправно переводил электрическую энергию в тепловую (холодно у нас в лаборатории), на его место ставим Floston.
Вот какие результаты мы получили.
Ступенчатое изменение нагрузки по шинам показало, что блок вполне справляется с поставленной задачей:
Таблица 3. Меняем нагрузку и проверяем заявленные параметры
Номинал напряжения |
+3.3 |
+5 |
+12 |
-12 |
+5Vsb |
Макс. по линиям, ампер |
24,0 |
28,0 |
70,0 |
0,5 |
3,1 |
Комбинированные 3.3В + 5В линии, ватт |
160,0 |
||||
Макс. мощность по линиям, ватт |
79,2 |
140,0 |
840,0 |
6,0 |
15,5 |
Учёт комбинированных линий |
73,8 |
86,2 |
840,0 |
6,0 |
15,5 |
Макс. нагрузка |
1021,5 |
||||
100% мощности |
73,8 |
86,2 |
840,0 |
6,0 |
15,5 |
Ампер на 100% |
22,4 |
17,2 |
70,0 |
0,5 |
3,1 |
Полученный вольтаж на 100% |
3,27 |
4,94 |
12,32 |
-12,26 |
4,99 |
90% мощности |
66,5 |
77,5 |
756,0 |
5,4 |
14,0 |
Ампер на 90% |
20,1 |
15,5 |
63,0 |
0,5 |
2,8 |
Полученный вольтаж на 90% |
3,28 |
4,95 |
12,34 |
-12,26 |
5,00 |
70% мощности |
51,7 |
60,3 |
588,0 |
4,2 |
10,9 |
Ампер на 70% |
15,7 |
12,1 |
49,0 |
0,4 |
2,2 |
Полученный вольтаж на 70% |
3,31 |
4,96 |
12,35 |
-12,32 |
5,02 |
50% мощности |
36,9 |
43,1 |
420,0 |
3,0 |
7,8 |
Ампер на 50% |
11,2 |
8,6 |
35,0 |
0,3 |
1,6 |
Полученный вольтаж на 50% |
3,34 |
4,98 |
12,38 |
-12,29 |
5,05 |
20% мощности |
14,8 |
17,2 |
168,0 |
1,2 |
3,1 |
Ампер на 20% |
4,5 |
3,4 |
14,0 |
0,1 |
0,6 |
Полученный вольтаж на 20% |
3,38 |
5,02 |
12,44 |
-12,21 |
5,10 |
Стабильность выходных напряжений тоже отвечает всем предъявляемым требованиям:
Таблица 4. Нагрузочные характеристики Floston ENFP-1050W
Номинал напряжения |
+3.3 |
+5 |
+12 |
-12 |
+5Vsb |
250 ватт нагрузки |
53,0 |
47,5 |
132,0 |
2,4 |
7,5 |
Ампер на 100% |
16,1 |
9,5 |
11,0 |
0,2 |
1,5 |
Полученный вольтаж на 250 ватт |
3,31 |
5,00 |
12,44 |
-12,11 |
5,07 |
350 ватт нагрузки |
54,6 |
42,4 |
240,0 |
3,6 |
10,0 |
Ампер на 90% |
16,5 |
8,5 |
20,0 |
0,3 |
2,0 |
Полученный вольтаж на 350 ватт |
3,32 |
5,06 |
12,41 |
-12,15 |
5,06 |
450 ватт нагрузки |
69,0 |
62,0 |
300,0 |
6,0 |
12,5 |
Ампер на 70% |
20,9 |
12,4 |
25,0 |
0,5 |
2,5 |
Полученный вольтаж на 450 ватт |
3,22 |
4,97 |
12,40 |
-12,08 |
5,03 |
700 ватт нагрузки |
99,0 |
110,0 |
480,0 |
6,0 |
12,5 |
Ампер на 70% |
30,0 |
22,0 |
40,0 |
0,5 |
2,5 |
Полученный вольтаж на 700 ватт |
3,23 |
4,93 |
12,34 |
-12,24 |
5,01 |
Сам процесс тестирования протекал спокойно. Никаких дополнительных призвуков изнутри блока питания не исходило, разогретым металлом и краской не пахло. Уровень шума на слух неотличим от рассмотренного выше Tagan. Очень хорошо работает цепь защиты – при перегрузке на 30 ватт суммарной мощности блок моментально выключался без какого-либо «деструктивизма».
Выводы
Оба блока питания нам понравились. Они вполне отвечают всем требованиям, предъявляемым к таким мощным «питателям», и по толерантности к нагрузке, и по качеству стабилизации выходных напряжений.
Итоговые же мнения разделились ровно пополам: одним тестерам больше пришёлся по душе Tagan – именно в силу его конструкционно-дизайнерских особенностей. Отчасти это объясняется тем, что данная часть нашего коллектива больше тяготеет к моддингу.
Второй блок питания больше понравился «хозяйственникам», которые оценят и качество сборки, и интересный комплект поставки.
А в остальном… блоки одинаково хороши. И выбор мы оставляем целиком и полностью за читателями.
| За отличный внешний вид во время работы блок питания Tagan BZ Series 1100W получает награду «Best Design» |  |
| За сочетание технологичности и комплекта поставки блок питания Floston ENFP-1050W получает награду «Best Kit». |  |
