Сегодня мы рассмотрим два новых блока питания средней мощности от широко известных компаний Floston и Tagan и постараемся разобраться, так ли хороши эти продукты, как заявляют их производители.

Блок питания Floston Luxury LXFP-650W

Компания Floston создала весьма примечательное и привлекательное по многим параметрам изделие – 650-ваттный блок питания (БП) Floston Luxury LXFP-650W. Несмотря на довольно традиционную компоновку, это устройство снабжено не совсем обычной системой охлаждения, ведущую роль в которой играет размещённый на боковой стороне корпуса большой (120-миллиметровый) вентилятор с увеличенными размерами лопастей. Мощности данной модели БП вполне достаточно для питания современной энергоёмкой системы с двухъядерным процессором и серьёзной видеокартой. Следует отметить, что разработчики уделили внимание качественной элементной базе, что позволяет широко использовать БП как надёжное и одновременно недорогое устройство. Согласно сообщению компании, модели серии Luxury подходят для повседневной работы как дома, так и в офисе.

Упаковочная коробка, общий вид

Упаковочная коробка, оформление верхней крышки

Очень важно и то обстоятельство, что вентилятор, собранный на подшипниках качения, работает практически бесшумно даже при 100-процентной нагрузке. При этом срок наработки вентилятора на отказ составляет не менее 120 000 часов. Это не может не радовать, поскольку в данном случае отпадает необходимость часто (иногда до 2 раз в год!) снимать, разбирать и смазывать трущиеся детали механизма вентилятора, чем часто грешат БП, производимые многими другими изготовителями. Понятно, что для силового агрегата мощностью 650 W (то есть по определению подверженного интенсивному нагреву) столь надёжная и долговечная система охлаждения особенно полезна.

Вентилятор, вид со стороны защитной решётки

Вентилятор, вид изнутри БП

Кстати, корпус БП выгодно отличается продуманным дизайном и добротностью исполнения, а прочная и красиво выглядящая защитная решётка хорошо защищает вентилятор от повреждений и попадания в него посторонних предметов.

Разработчики модели Floston Luxury LXFP-650WA Black предусмотрели и такой немаловажный факт, как окраска поверхности корпуса БП в чёрный цвет, что, как известно из курса физики, способствует лучшему отводу тепла в окружающее пространство.

Общий вид БП

Вид со стороны днища

Вид сбоку

Вид со стороны задней стенки

Технические характеристики

- Формат – ATX
- Мощность – 650 W
- Допустимое напряжение электросети ~ 200...240 В
- Частота питающей электросети – 50/60 Гц
- Максимальный потребляемый ток – 6 А
- Охлаждение блока питания – бесшумный широколопастный вентилятор (120x120 мм)
- Механическая основа вентилятора – подшипники качения
- Дополнительный сервис – интеллектуальное изменение скорости вращения вентилятора в зависимости от температуры внутри блока питания (сохранение баланса между охлаждением и шумом)
- КПД устройства ~ 75...80%
- Выходные напряжения/токи:

• +3,3 V / 26 А
• + 5 V / 30 А
• +12 V1 (+12 V2) / 20 (20) А*
• -12 V /5 A
• + 5 Vsb / 2,5 А

- Разъёмы для подключения HDD – 4
- Разъёмы для подключения FDD – 2
- Разъёмы для подключения SATA – 4
- Разъёмы питания PCI-E (REMI) – 2
- Разъёмы для подключения к материнской плате – 20 + 4 + 8 (pin)
- Защита от замыканий и перегрузок (по мощности и напряжению) – есть
- Материал корпуса – сталь
- Электробезопасность – обеспечена (провод заземления)
- Длина сетевого шнура – 1,8 м
- Размеры – 86x150x150 мм
- Вес – 3,2 кг
- Гарантийный срок – 12 месяцев

Все разъёмы БП снабжены позолоченными контактами.

* Следует отметить, что применённая в данной модели система «двойного питания» позволяет получить по 12-вольтовым цепям (+12 V1 / +12 V2) суммарную мощность до 480 W (2 х 12 V х 20 А).

Как видим, эти параметры даже нанесены на упаковочную коробку, то есть официально заявлены изготовителем.

Данные на боковой стенке упаковочной коробки

Лабораторное тестирование дало следующие результаты:

Номинал напряжения	+ 3,3	+ 5	+ 12	- 12	+ 5 Vsb
Макс. по линиям, А	26,0	30,0	38,0	0,5	2,5
Комбинированные 3,3 В + 5 В линии, Вт	175,0
Макс. мощность по линиям, Вт	85,8	150,0	456,0	6,0	12,5
Учёт комбинированных линий	81,3	93,8	456,0	6,0	12,5
Макс. нагрузка	649,5
100% мощности	81,3	93,8	456,0	6,0	12,5
Ампер при 100%	24,6	18,8	38,0	0,5	2,5
Напряжение при 100%	3,41	5,04	12,23	-13,10	5,05
90% мощности	73,1	84,4	410,4	5,4	11,3
Ампер при 90%	22,2	16,9	34,2	0,5	2,3
Напряжение при 90%	3,41	5,02	12,20	-13,00	5,07
70% мощности	56,9	65,6	319,2	4,2	8,8
Ампер при 70%	17,2	13,1	26,6	0,4	1,8
Напряжение при 70%	3,41	5,11	12,24	-12,83	5,03
50% мощности	40,6	46,9	228,0	3,0	6,3
Ампер при 50%	12,3	9,4	19,0	0,3	1,3
Напряжение при 50%	3,43	5,13	12,28	-12,70	5,07
20% мощности	16,3	18,8	91,2	1,2	2,5
Ампер при 20%	4,9	3,8	7,6	0,1	0,5
Напряжение при 20%	3,43	5,18	12,26	-12,56	5,12

Из вышеприведённой таблицы явствует, что изделие успешно справляется с возложенными на него задачами и уверенно сохраняет параметры при самых различных нагрузках, что, конечно, делает ему честь.

Всё, о чём тут говорилось, можно с чистой совестью отнести к более или менее явным достоинствам блока питания Floston Luxury LXFP-650W.

Два слова о недостатках.

Рассматривая компоновку смонтированных внутри БП деталей, трудно отделаться от желания разнести трансформаторы, электролитические конденсаторы, дроссели и радиаторы охлаждения греющихся электронных компонентов как можно дальше друг от друга, поскольку они размещены буквально встык. Но, вероятно, разработчики были настолько уверены в надёжности и высокой эффективности установленного в БП «чудо-вентилятора», что просто не стали ломать себе головы и думать о более рациональной дислокации термоуязвимых элементов.

Оригинальный файл

БП со снятым кожухом, монтаж – вид сверху, общий план

К сказанному можно добавить, что средняя цена блока питания Floston Luxury LXFP-650W находится на уровне 2500 рублей, что представляется не только вполне разумным, но и откровенно приятным для кошелька. И это хорошо, поскольку теперь мы знаем, что на рынке имеется полезное, доброкачественное и не слишком дорогое устройство. Проще говоря, этот блок питания пригодится любому пользователю, заинтересованному в приобретении недорогого, но качественного продукта.

Блок питания Tagan TG500-BZ

Следующий блок питания на сегодня – 500-ваттный Tagan TG500-BZ – отличается от рассмотренного выше не совсем обычным дизайном. Его мощный 135-миллиметровый вентилятор с прозрачной пластмассовой крыльчаткой при работе подсвечивается голубым цветом, а при подключении кабелей окантовка разъёмов светится синим, красным и зелёным. Правда, ваш покорный слуга (видимо, в силу запоздалого развития) не осознал всей глубины этой оригинальной затеи, поскольку так и не смог наглядно представить себе, кто и как сможет любоваться предложенной потребителю цветовой феерией, если сам БП находится внутри закрытого корпуса РС. Но, как писал великий Владимир Маяковский: «Если звёзды зажигают, значит, это кому-нибудь нужно?..» На том и успокоимся!

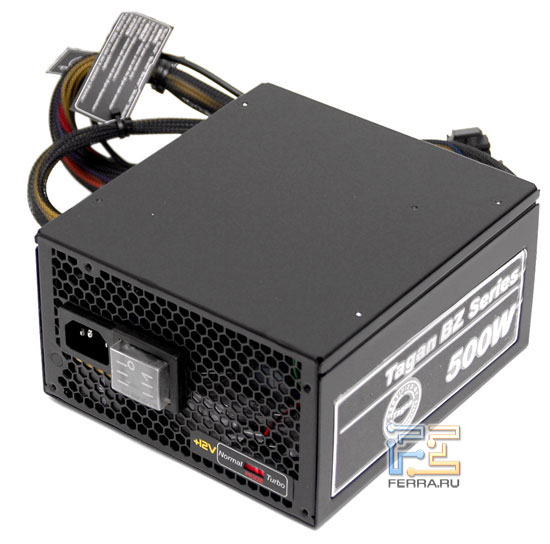

БП, общий вид

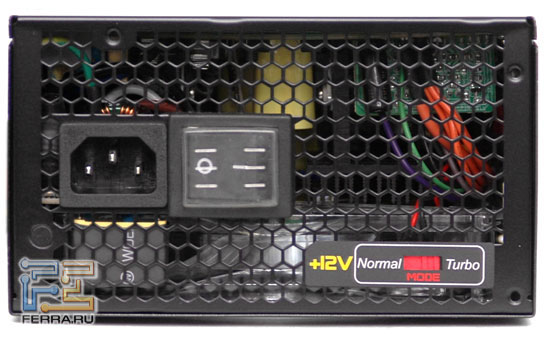

БП, задняя стенка

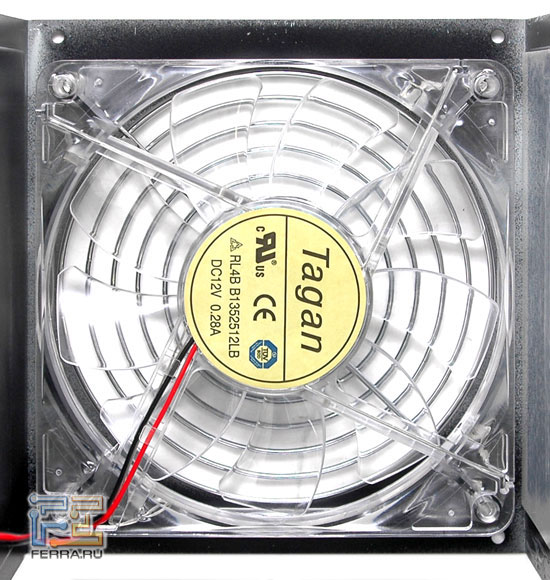

Вентилятор, вид изнутри

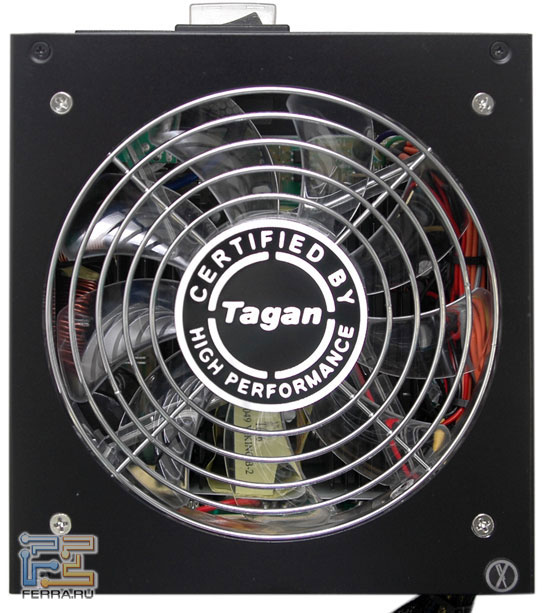

Вентилятор, вид снаружи

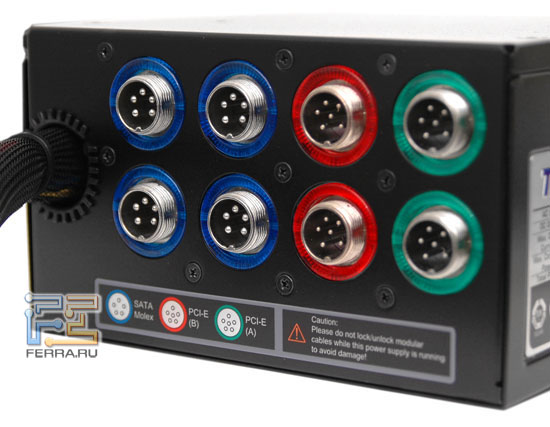

Подсвеченные разъёмы

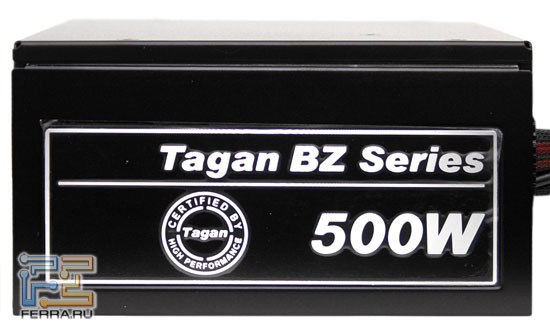

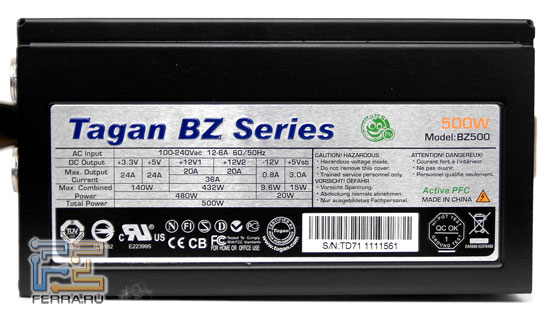

БП, одна из боковых стенок корпуса

Говоря кратко, эта модель БП не слишком отличается по основным свойствам от предыдущего устройства, но некоторая разница между ними, конечно, есть. Например, полезная мощность (500 W вместо 650). Но тут уж никуда не денешься...

Характеристики

- Мощность – 500 W
- Стандарт – ATX
- Автоматика – логика ATX
- Система охлаждения – 135-миллиметровый вентилятор
- Технология термоконтроля – TSCT (Tagan Silence Control Technology), автоматически подстраивающая скорость вращения вентиляторов для достижения минимального шума (менее 30 дБА при максимальной нагрузке)
- Напряжение питающей электросети – 100...127 / 200...240 V
- Потребляемый ток – 12 А / 6 А (соответственно)
- Частота электросети – 50...60 Гц
- КПД блока при номинальной нагрузке ~ 80%
- Выходные параметры:

• + 5 V / 24,0 A
• + 12 V1 / 20,0 A
• + 12V2 / 20,0 A
• - 12 V / 0,8 A
• + 5 Vsb / 3,0 A
• + 3,3 V / 24 A

- Максимальная комбинированная нагрузка:

• 3,3V & 5V < 140 W
• 12V1 & 12V2 < 432 W
• 3,3V & 5V & 12V1 & 12V2 < 480 W

- Защита – от перегрузки по мощности, напряжению и от коротких замыканий
- Безопасность – заземляющий провод с позолоченным контактом
- Габариты – 160x95x160 мм
- Вес – 3,08 кг

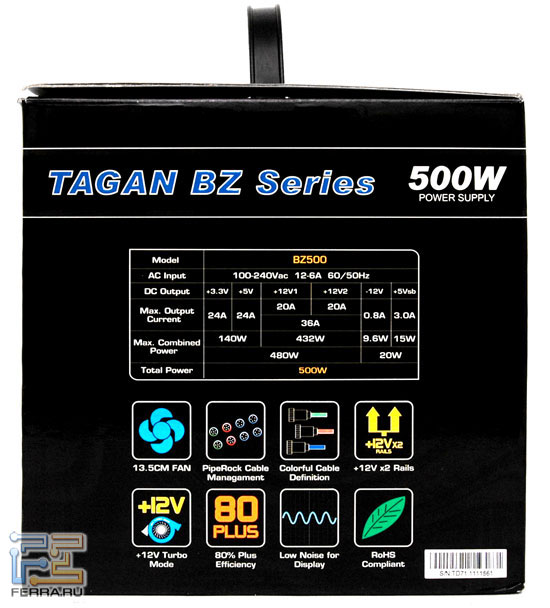

Заявленные выше электрические параметры Tagan TG500-BZ отпечатаны на одной из боковых стенок изделия и продублированы на упаковке.

Оригинальный файл

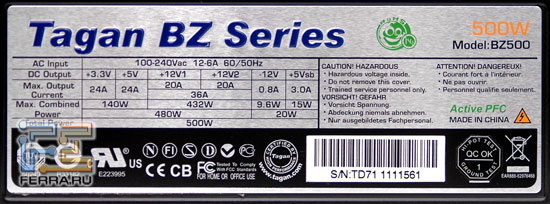

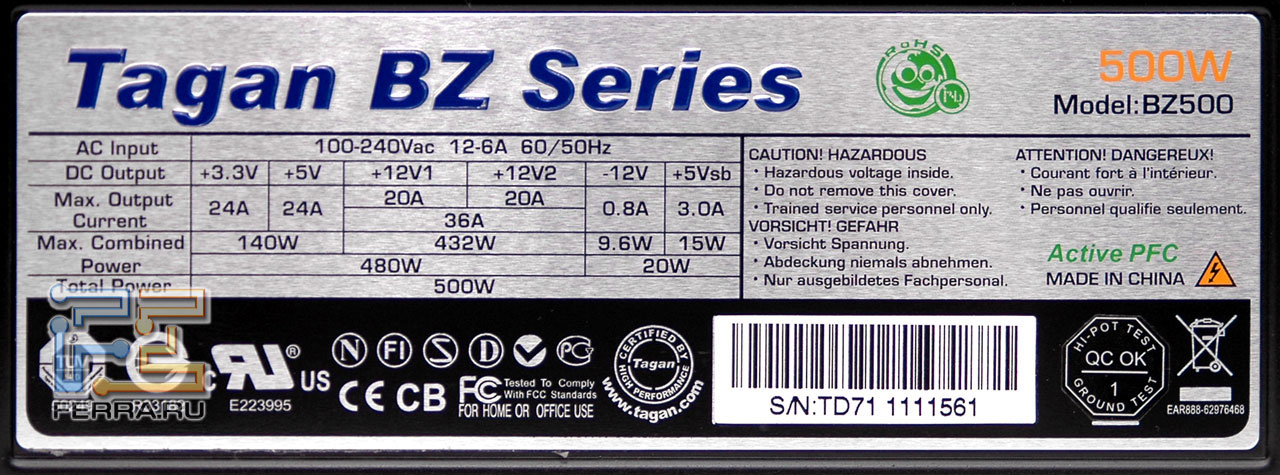

Таблица параметров на стенке БП

Давайте сравним эти данные с объективными результатами тестирования, проведённого в лаборатории Ferra.ru.

Номинал напряжения	+ 3,3	+ 5	+ 12	- 12	+ 5 Vsb
Макс. по линиям, А	24,0	24,0	30,0	0,8	3,0
Комбинированные 3,3 В + 5 В линии, Вт	140,0
Макс. мощность по линиям, Вт	79,2	120,0	360,0	9,6	15,0
Учёт комбинированных линий	70,0	70,0	360,0	9,6	15,0
Макс. нагрузка	524,6
100% мощности	70,0	70,0	360,0	9,6	15,0
Ампер при 100%	21,2	14,0	30,0	0,8	3,0
Напряжение при 100%	3,34	4,94	12,21	-12,21	4,96
90% мощности	63,0	63,0	324,0	8,6	13,5
Ампер на 90%	19,1	12,6	27,0	0,7	2,7
Напряжение при 90%	3,34	4,93	12,14	-12,19	4,97
70% мощности	49,0	49,0	252,0	6,7	10,5
Ампер на 70%	14,8	9,8	21,0	0,6	2,1
Напряжение при 70%	3,33	4,99	12,16	-12,19	5,00
50% мощности	35,0	35,0	180,0	4,8	7,5
Ампер при 50%	10,6	7,0	15,0	0,4	1,5
Напряжение при 50%	3,34	5,03	12,13	-12,19	5,03
20% мощности	14,0	14,0	72,0	1,9	3,0
Ампер на 20%	4,2	2,8	6,0	0,2	0,6
Напряжение на 20%	3,34	5,05	12,08	-12,10	5,08

Как видим, результаты испытаний получились весьма оптимистичные, поразительно совпадающие с заявленными, и этому можно только искренне порадоваться, к чему я и призываю.

Дополнительная информация

- Устройство снабжено запатентованной конструкцией 8-контактного (4 + 4) разъёма для 12-вольтового питания CPU.
- Вмонтированы один стандартный 6-контактный и один универсальный разъёмы PCI-E (6 + 2 контактов) для питания различных видеокарт.
- Фирменная технология REMI (ферритовый сердечник, фильтрующий конденсатор и медная защитная оболочка кабеля) снижает уровень импульсных помех примерно на 50%.
- Предусмотрены 2 независимые линии питания + 12 V.
- Имеется «турборежим», объединяющий все линии питания в одну.
- Возможен мониторинг потребляемой мощности в реальном времени с помощью встроенного индикатора.
- В комплект входит специальная каучуковая прокладка для снижения шума путём ослабления вибраций между БП и корпусом компьютера.
- БП сертифицирован и соответствует международным стандартам безопасности.

А сейчас давайте рассмотрим это «сооружение» изнутри...

Оригинальный файл

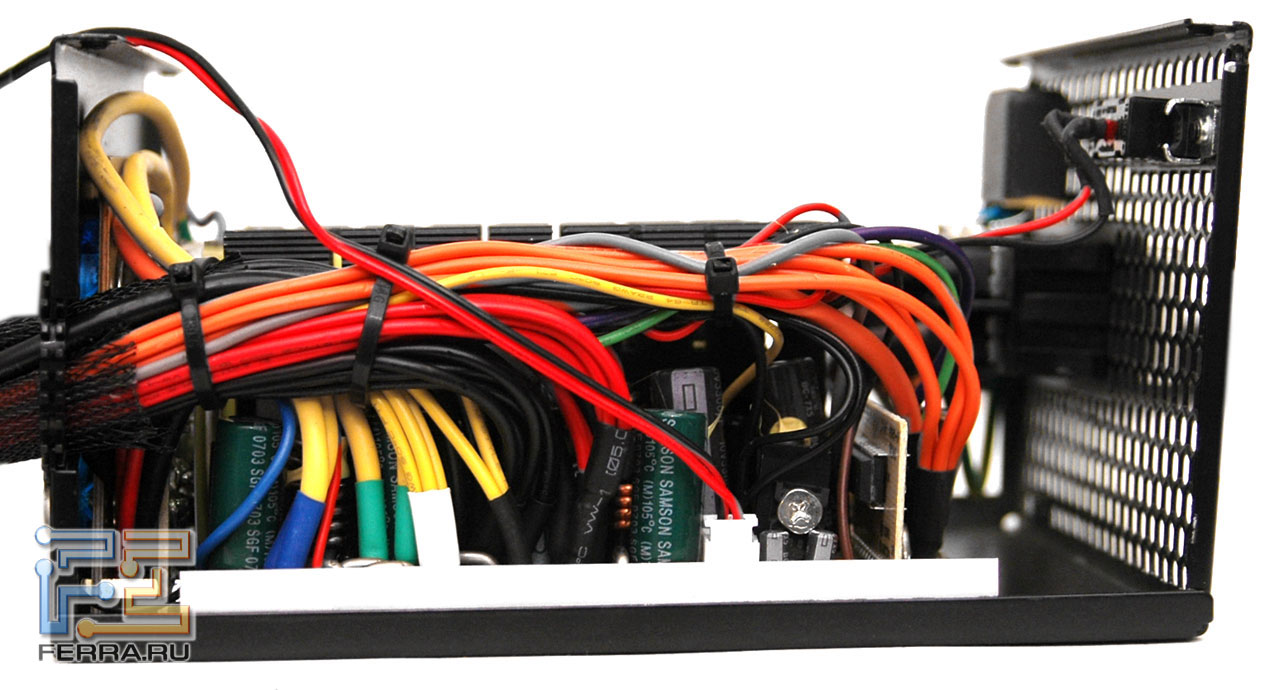

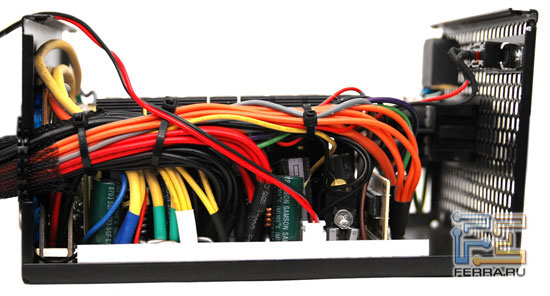

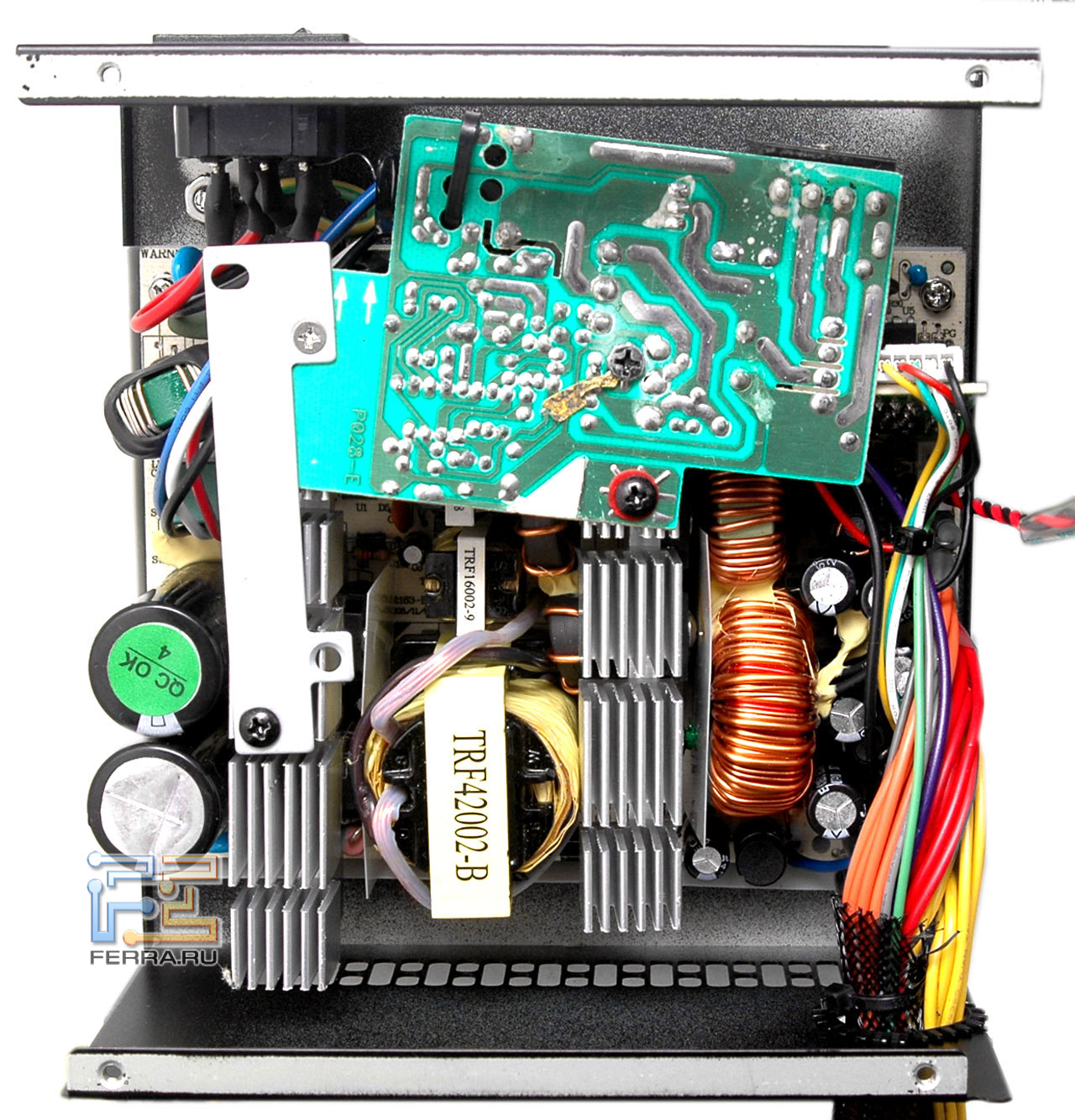

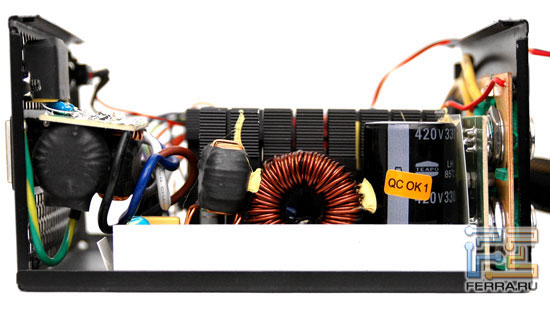

БП, монтаж – вид сбоку

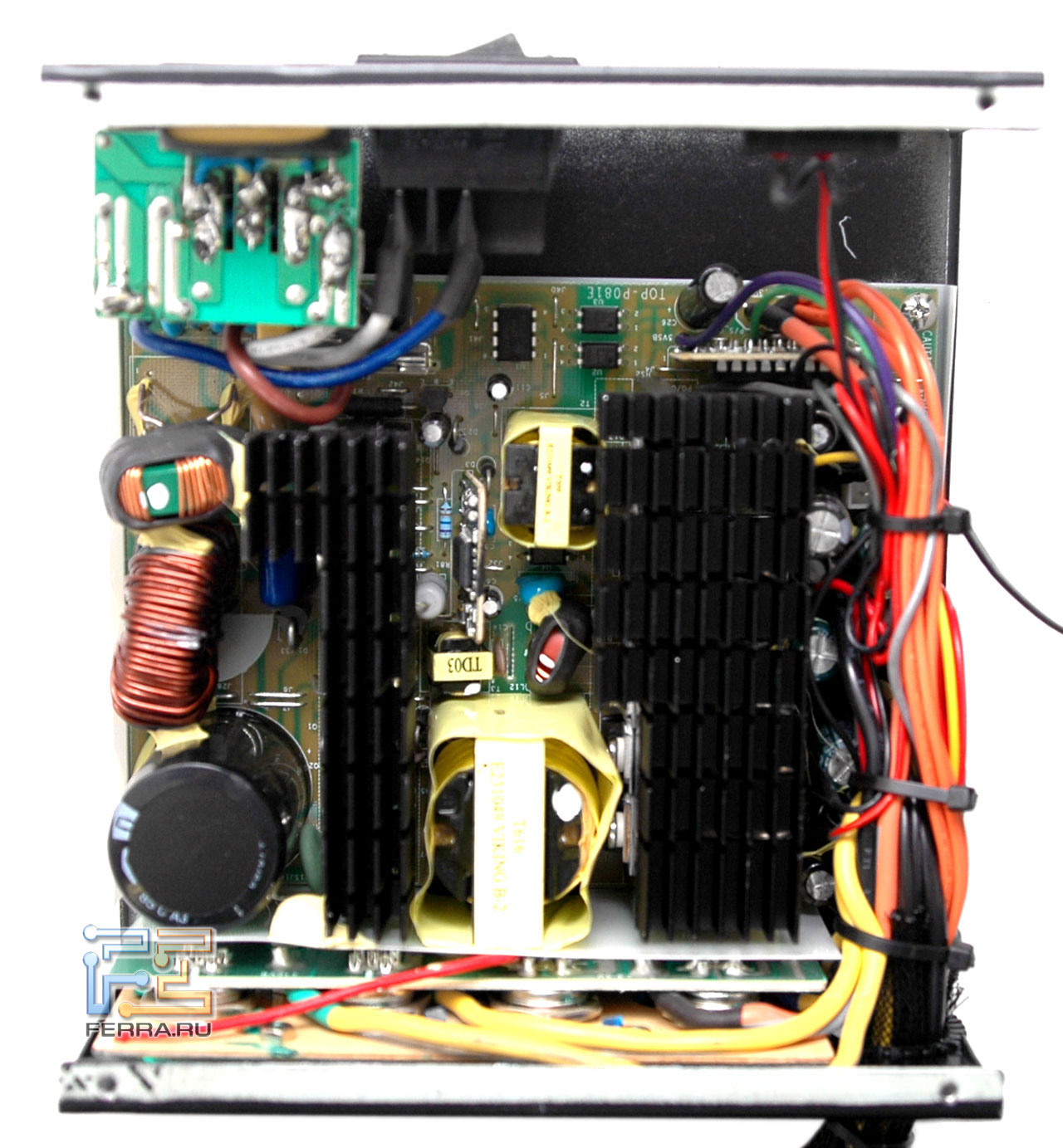

БП, монтаж – вид сверху, общий план

Общее впечатление от монтажа: сочетание компактности и тесноты «в одном флаконе». Понятно, что без интенсивной вентиляции термоуязвимые электронные компоненты в такой обстановке долго не протянут. Слава богу, что есть мощный вентилятор, без устали трудящийся в голубом свете!

Кроме самого БП в комплект поставки входят: сумка для всех аксессуаров, сумка-коробка для блока питания, винты для установки БП, инструкция, отвёртка, силовой кабель, комплект съёмных кабелей и даже защитные перчатки.

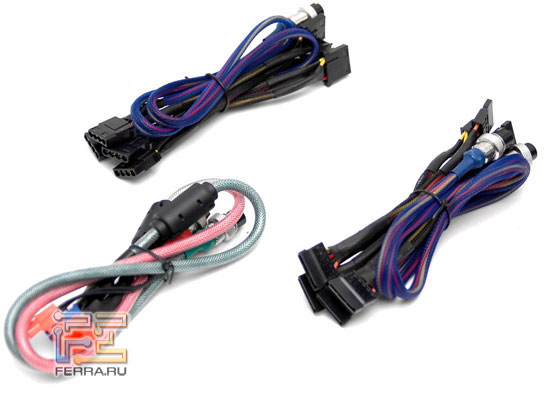

Комплект кабелей

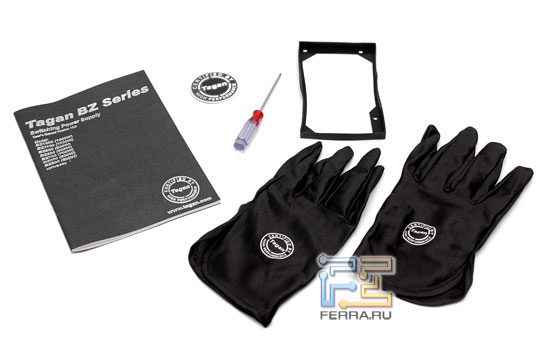

Входящие в комплект дополнительные аксессуары и описание

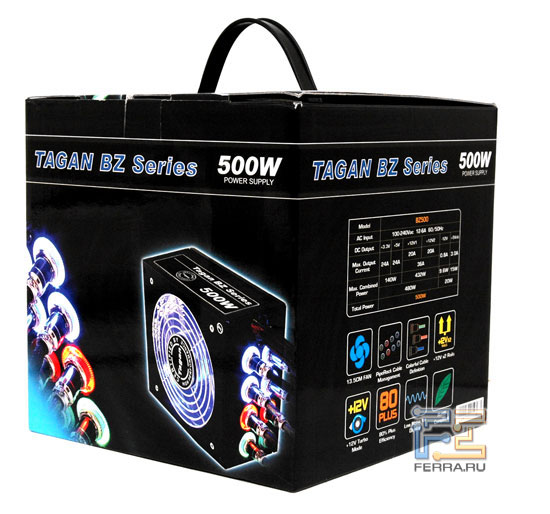

Упаковочная сумка-коробка, общий вид

Упаковочная сумка-коробка, вид сбоку

О недостатках вроде бы уже сказано:

1. Цветовая подсветка вентилятора и кабельных разъёмов представляется некоторым излишеством, которое, не будучи «предметом первой необходимости», тем не менее, влияет на стоимость продукта в целом. Однако ценители моддинга и владельцы корпусов с прозрачными крышками оценят это новшество по достоинству.

2. Красиво смотрящаяся прозрачная пластиковая крыльчатка вентилятора вызывает субъективное чувство некоторого сомнения в её механической прочности, износоустойчивости и вообще долговечности. К сожалению, у нас нет оборудования для искусственного старения пластмасс, поэтому от окончательного приговора воздержусь.

Цена Tagan TG500-BZ легко и плавно дрейфует на уровне 3000 рублей (плюс-минус совесть продавца). Думается, что за такое полезное изделие, да ещё в комплекте с красивой сумкой, мощными кабелями, изящной отвёрткой, антивибрационной прокладкой, защитными перчатками и разноцветными огоньками – не жалко!

Да что там говорить: получился весьма оригинальный агрегат. «Приз – в студию!..»

За отличный дизайн блок питания Tagan TG500-BZ получает награду Best Design

За отличное сочетание цены и качества блок питания Floston Luxury LXFP-650W получает награду FERRA APPROVED
