Прошли те времена, когда все компьютеры выглядели почти одинаково. "Белые ящики" постепенно занимают место на свалке истории, вместо них в домах пользователей появляются стильные корпуса, которые не только выполняют свои непосредственные функции, но и радуют взгляд. Не так давно цена на подобные изыски от известных производителей вплотную подошла к психологической границе в 100$. Одного из представителей этого бюджетного сегмента мы и рассмотрим в статье.
Выражаем благодарность компании Thermaltake за предоставленный на тестирование корпус.
В последнее время производители корпусов всё чаще отдают предпочтение такой компоновке элементов, при которой блок питания расположен в нижней части. Раньше это решение преимущественно встречалось в Full-Tower корпусах вроде Cooler Master Cosmos или Antec Twelve Hundred, затем нашло применение в Midi-кейсах среднего уровня, таких, как P182 и Nine Hundred. Надо, впрочем, отметить, что стоимость новых моделей данного сегмента по-прежнему удерживается выше отметки в 165 долларов (точнее даже, выше 200$; немногие исключения только подтверждают правило). Появление на рынке V9 от Thermaltake стало приятным сюрпризом для российских пользователей – ценообразование для этой модели в российской рознице начинается со 115 долларов.
Технические характеристики
| Модель | VJ40001W2Z |
Страничка продукта |
|
Стандарт поддерживаемых мат. плат |
Standard ATX, Micro ATX |
Цвет |
черный |
Материал |
сталь |
Блок питания в комплекте |
355 Вт (420 Вт – «пиковая» маркировка) |
Передний вентилятор |
120 мм, 1300 об/мин, красный светодиод |
Задний вентилятор |
120 мм, 1300 об/мин |
Боковой вентилятор |
нет |
Верхний вентилятор |
230 мм, 800 об/мин |
Внешние разъемы |
2 x USB2.0, Mic in, Audio out. |
Боковая стенка |
с прозрачным окном |
Разъемы для СВО трубок |
1/2", 3/8", 1/4" |
Кол-во свободных 5,25" отсеков |
4 |
Кол-во 3,5" отсеков |
5 внутренних, 2 внешних |
Разъемы расширения |
7 |
Габариты (В, Ш, Д), мм |
462 x 208 x 485 |
Вес (нетто), кг |
6,25 |
Цена |
$90 |
Позиционирование
Довольно часто можно встретить сравнения Thermaltake V9 с вышеупомянутым Antec Nine Hundred: и тот, и другой корпуса позиционируются как геймерские; на наш взгляд, V9 также похож на «среднего брата» Thermaltake M5 с аналогичным размещением блока питания. Но есть и отличия: V9 снабжен верхним 230-мм вентилятором в противоположность двум 120-мм в M5; также различаются передние заглушки пятидюймовых отсеков – у V9 они имеют решетчатую перфорированную структуру, что положительно сказывается на обдуве. При всех преимуществах, V9 незначительно превосходит M5 в цене – и к тому же этот корпус заметно дешевле «девяти сотен» схожего по конструкции Antec. А вот насколько Thermaltake удалось сохранить качество при снижении стоимости, мы узнаем в процессе тестирования…
В линейке V9 несколько модификаций:
модификации |
что у нас на боку? |
какая подсветка переднего вентилятора? |
VJ40001W2Z |
прозрачное окно |
красная |
| VJ400G1N2Z | 230 мм вентилятор |
красная |
VJ40001N2Z |
два 120 мм вентилятора |
красная |
VJ40001W2ZA |
прозрачное окно |
синяя |
VJ40001N2ZA |
два 120 мм вентилятора |
синяя |
Корпуса поставляются в комплекте с блоком питания 430 или 450 Вт), либо без БП вообще.
Охлаждение
К нам на тесты попал вариант №1 из вышеприведенной таблицы.
Сразу оговоримся, что при покупке мы бы скорее предпочли вариацию VJ400G1N2Z – прозрачное окошко, конечно, выглядит эффектно, но боковое охлаждение позволяет направить дополнительный поток воздуха на видеокарту и платы расширения.
Передний вентилятор, обдувающий пятислотовую корзину, выполнен в диаметре 120 мм (вместо него можно поставить 140-мм модель).

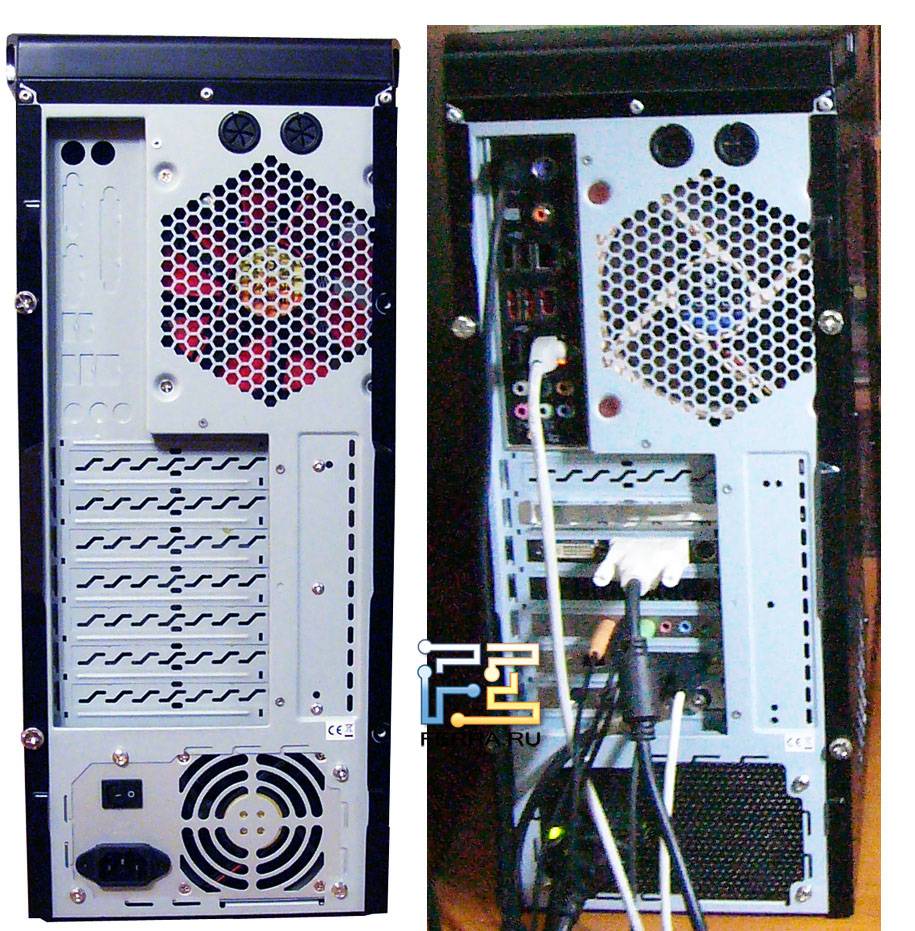

Сзади можно установить только вентилятор 120 мм – по умолчанию там установлен TurboFan (1300 rpm, 17 dBA). Субьективные ощущения не совпадают с заявленной спецификацией – кажется, что оборотов в минуту минимум 2000, а уровень шума зашкаливает за 28 дБА.

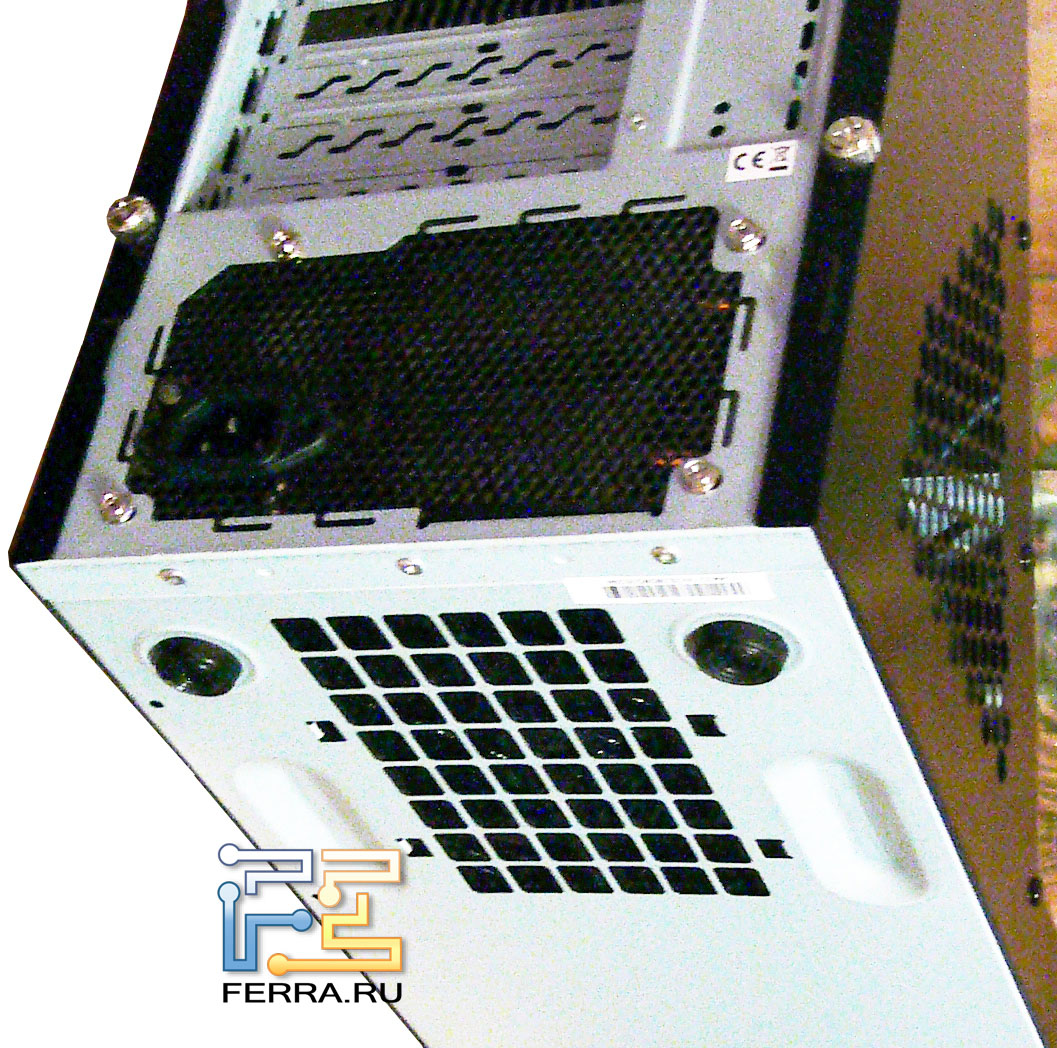

Для блока питания в днище корпуса выполнено прямоугольное вентиляционное решетчатое отверстие, прикрытое противопылевым фильтром. Предполагается, что будет установлен БП с нижним вентилятором, работающим на вдув (большинство современных блоков питания устроены так). В этом случае вентилятор будет забирать свежий воздух извне и почти сразу выдувать его обратно – так блок питания почти не нагревается, а значит, не нагревает и внутреннее пространство корпуса, и вдобавок реже приходится переходить на повышенные обороты вентилятора.
Однако в реализации этого решения в V9 есть ряд недочётов: во-первых, ножки корпуса невысокие, а значит, поток входящего воздуха ограничен; во-вторых, без помощи дрели и некоторых навыков нельзя переставить заднюю планку так, чтобы вентилятор блока питания втягивал воздух из корпуса.

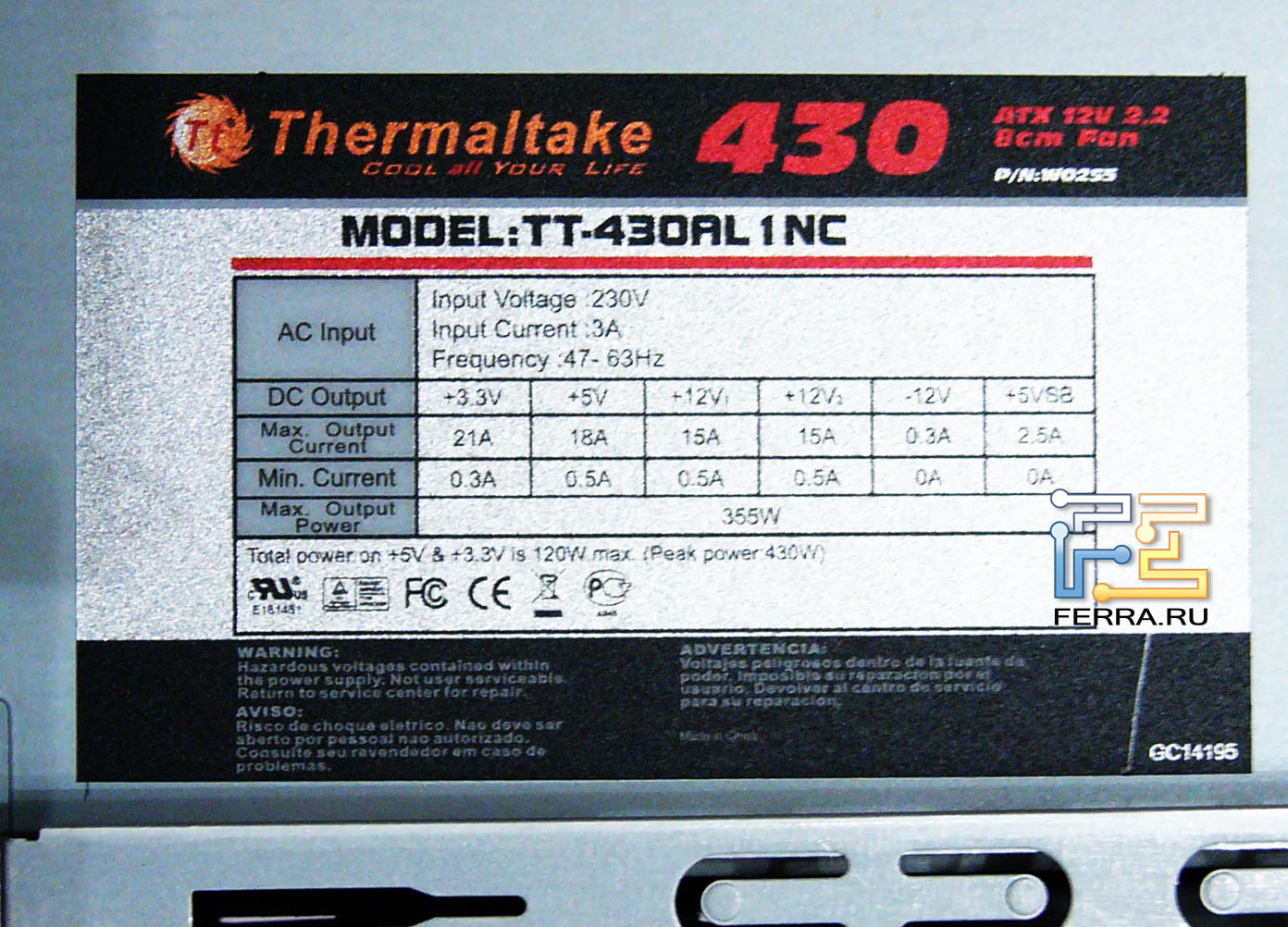

Немного про БП В процессе подключения нас огорчила ситуация с блоком питания из поставки корпуса: длины линии питания не хватило для процессора системной платы (Asus P5K Premium/WiFi-AP). Можно было и дополнить комплект удлинителями (как, например, в комплекте поставки для Spedo Thermaltake). Заметим, что кого-то может ввести в заблуждение число "430" на блоке питания. Такой индекс позволяет предположить, что мощность составит 430 ватт, но на практике это значение является пиковым; общая же мощность блока питания – 355 Вт, и именно такая цифра указана в таблице технических характеристик. |

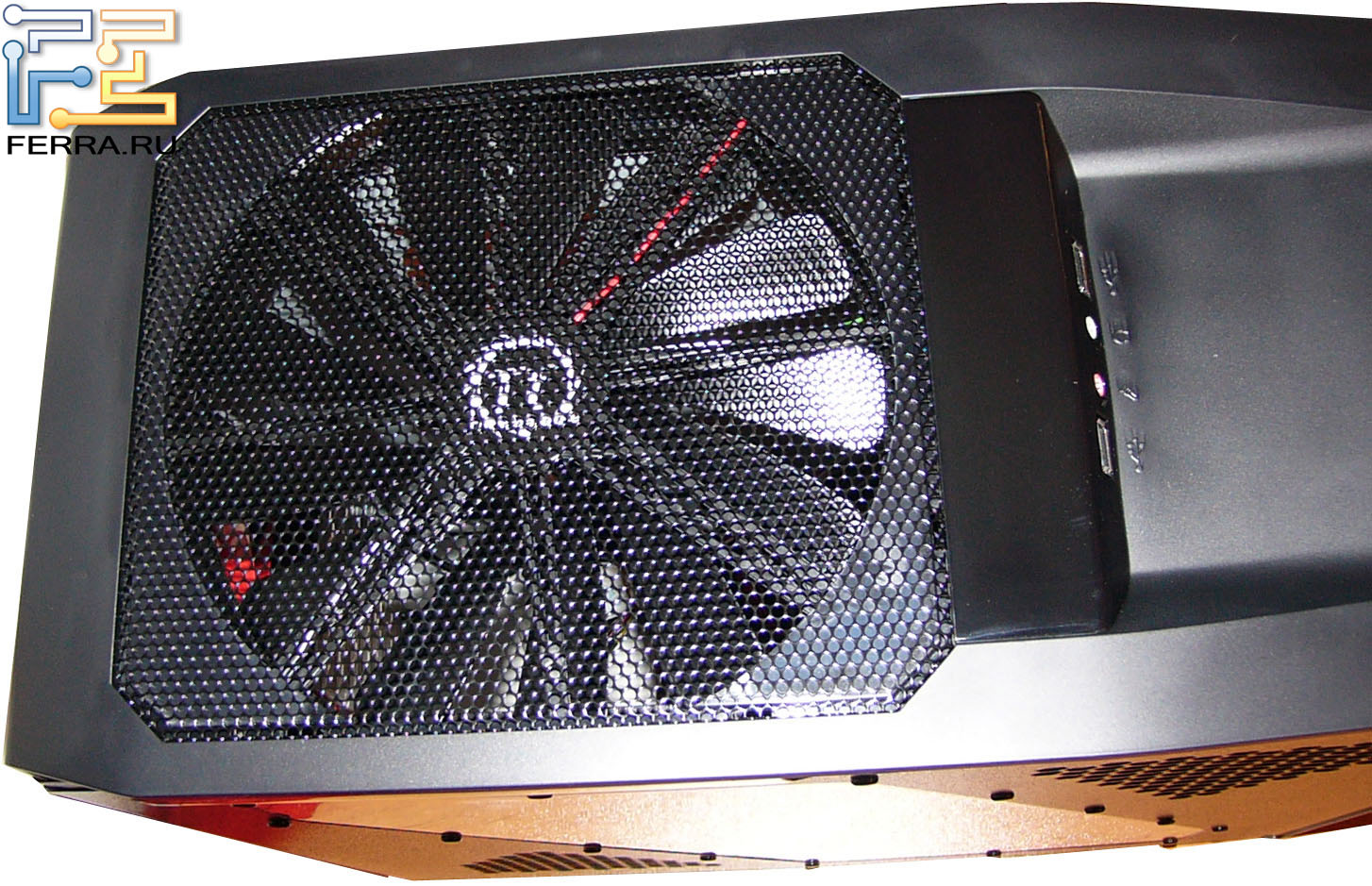

Сверху расположен 230-мм вентилятор, который выдувает теплый воздух за пределы корпуса. Сложно удержаться от сравнения с Nine Hundred – так вот, при равных оборотах в Thermaltake верхний вентилятор тише, чем в Antec, несмотря на больший размер лопастей. Ни вибрации, ни признаков дребезга за время тестирования (около недели) V9 не показал.
Дополнительное охлаждение

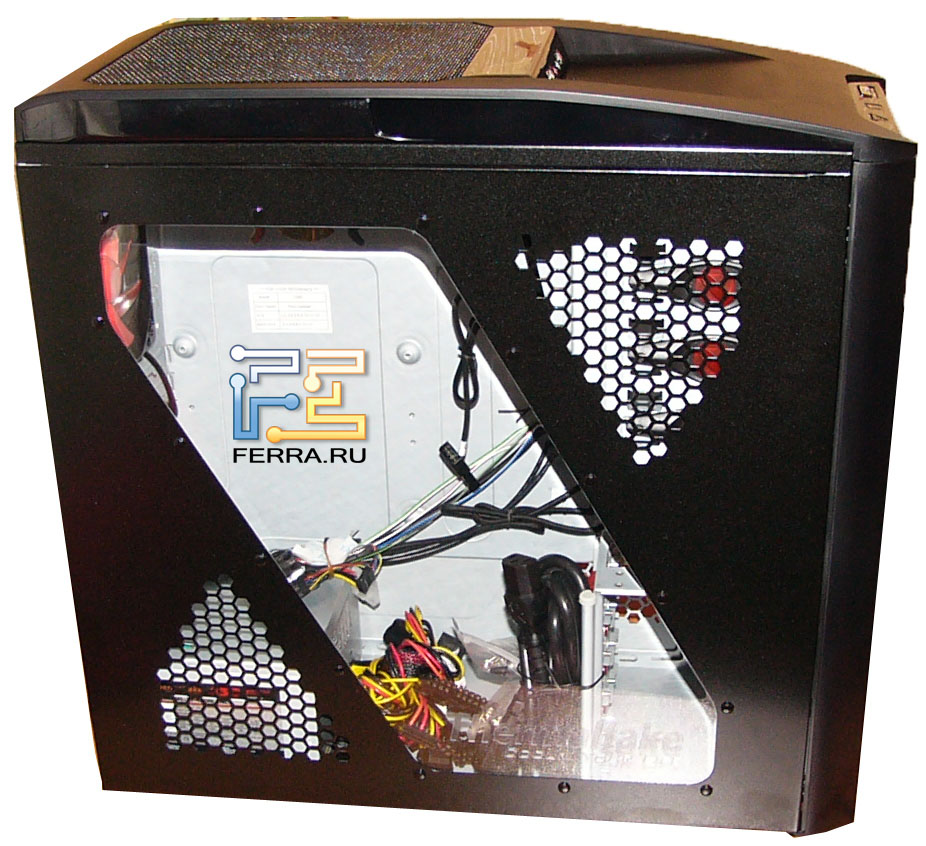

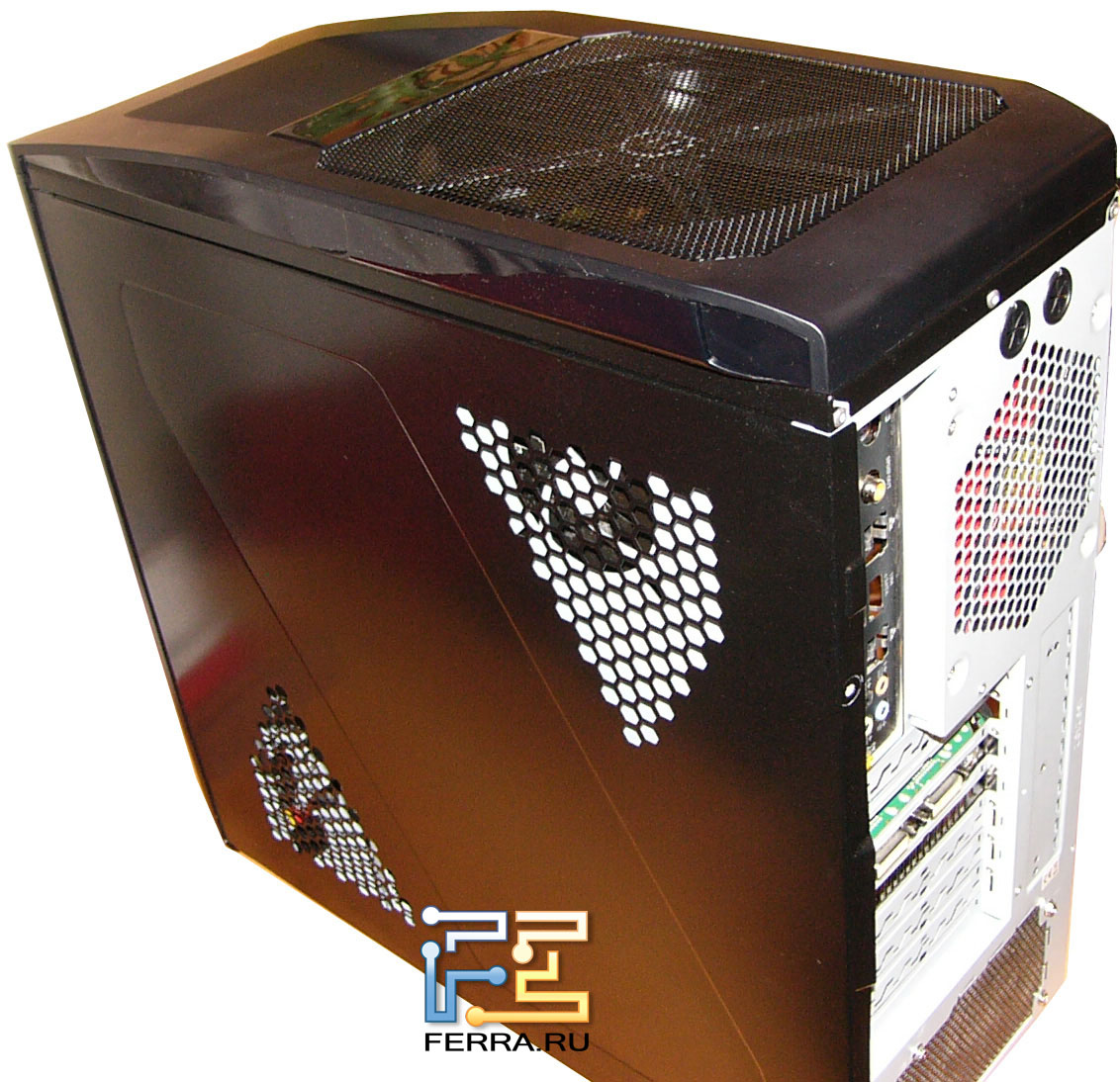

По бокам корпуса прорезаны группы крупных вентиляционных отверстий в форме сот. Первая из них расположена в верхней передней части слева; она обеспечивает охлаждение пятидюймовых отсеков.
Вторая группа (в нижней задней части слева) отвечает за охлаждение плат расширения и видеокарт. Третья (также в задней части, но уже сверху справа) – за охлаждение системной платы в районе процессора. Кстати, если потребуется, на заднюю планку можно будет установить тонкий кулер.
Четвертая группа вентиляционных отверстий (в нижней передней части справа) способствует охлаждению винчестеров. К сожалению, в Thermaltake V9 не установлены съемные пылесборные решетки – небольшой, но всё же недочёт.
Внешний вид

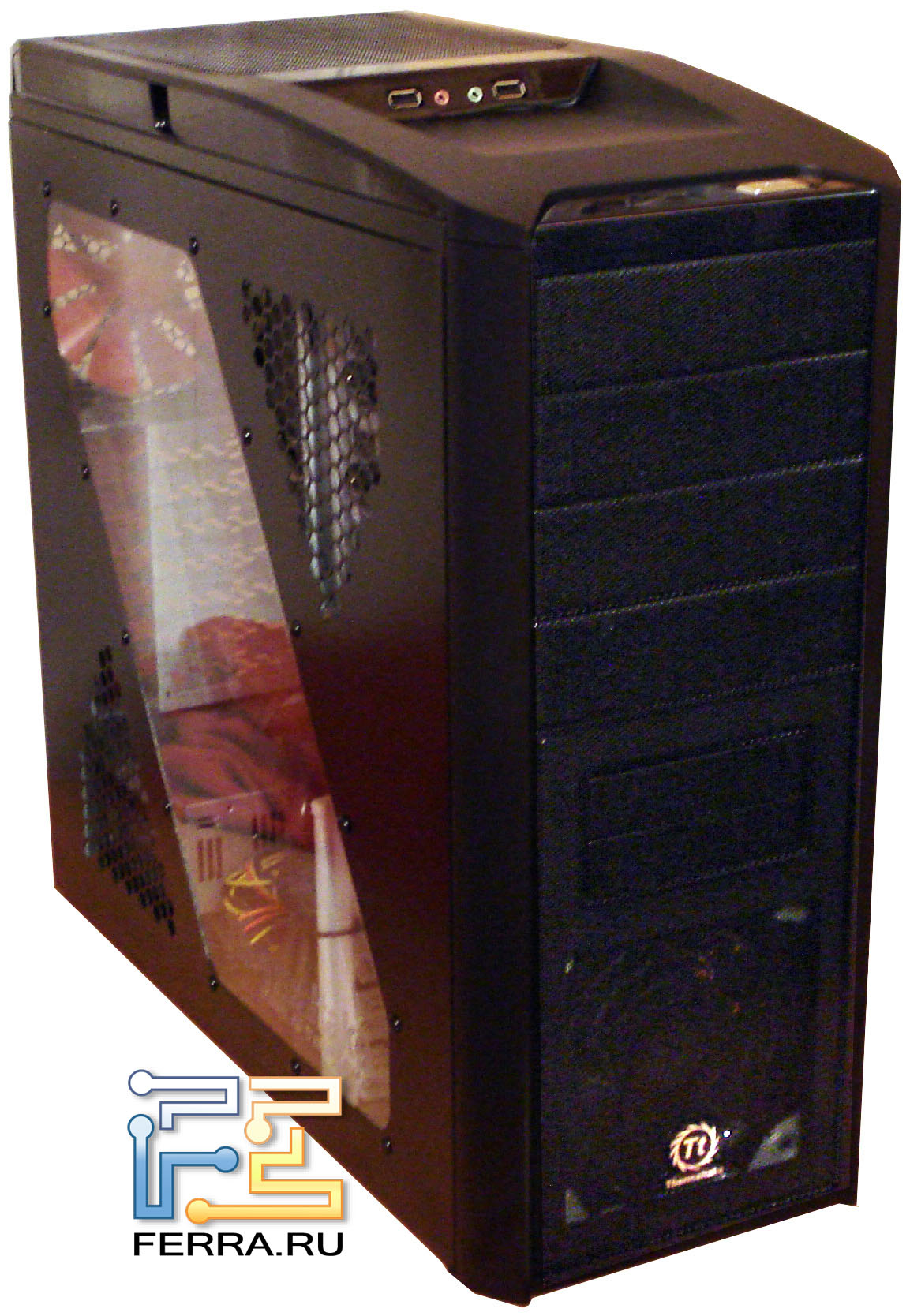

Дизайн V9 очень напоминает (но не полностью копирует) Nine Hundred.
Верхний вентилятор задает тон другим элементам конструкции: в частности, из-за того, что задняя часть корпуса получила «вертолетную» площадку, дизайнеры сделали плавный ниспадающий переход от неё к передней части корпуса. На панели управления подсвечиваются индикаторы активности винчестера (красный цвет) и кнопка Power (синий).

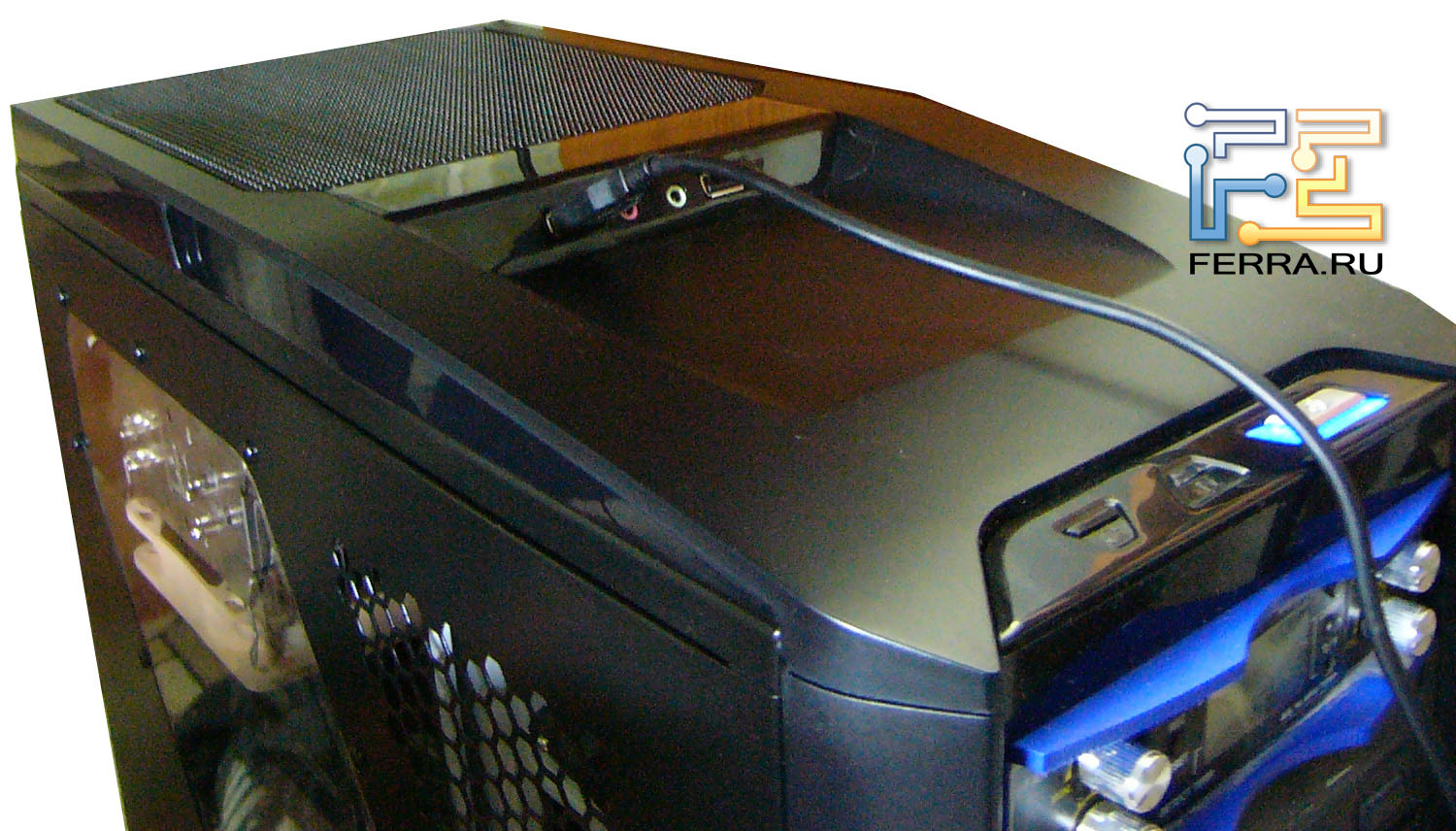

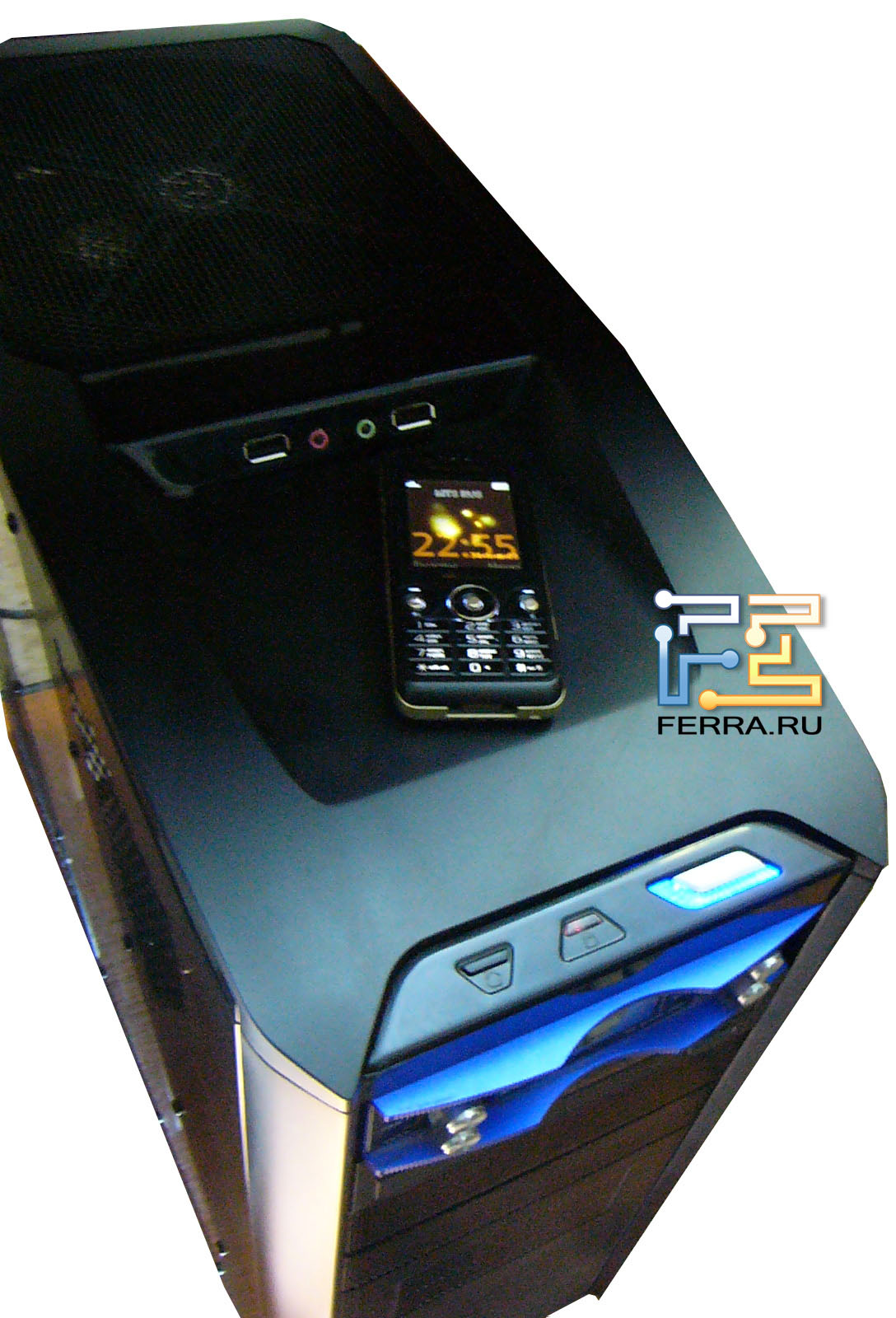

Внешние интерфейсы сориентировали не перпендикулярно относительно верхней поверхности корпуса, а параллельно: чтобы подключить флэшку или иное USB-устройство, достаточно протянуть руку. Кстати, отсеки разнесены по разным сторонам, и даже объемные корпуса подключаемых гаджетов не будут мешаться друг другу. Единственное, чего не хватает корпусу – eSATA и Firewire.

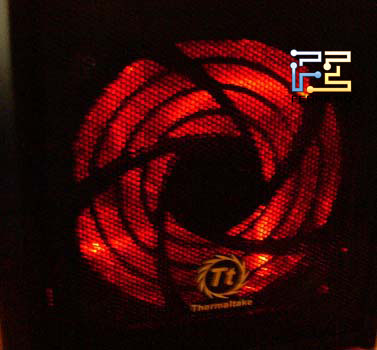

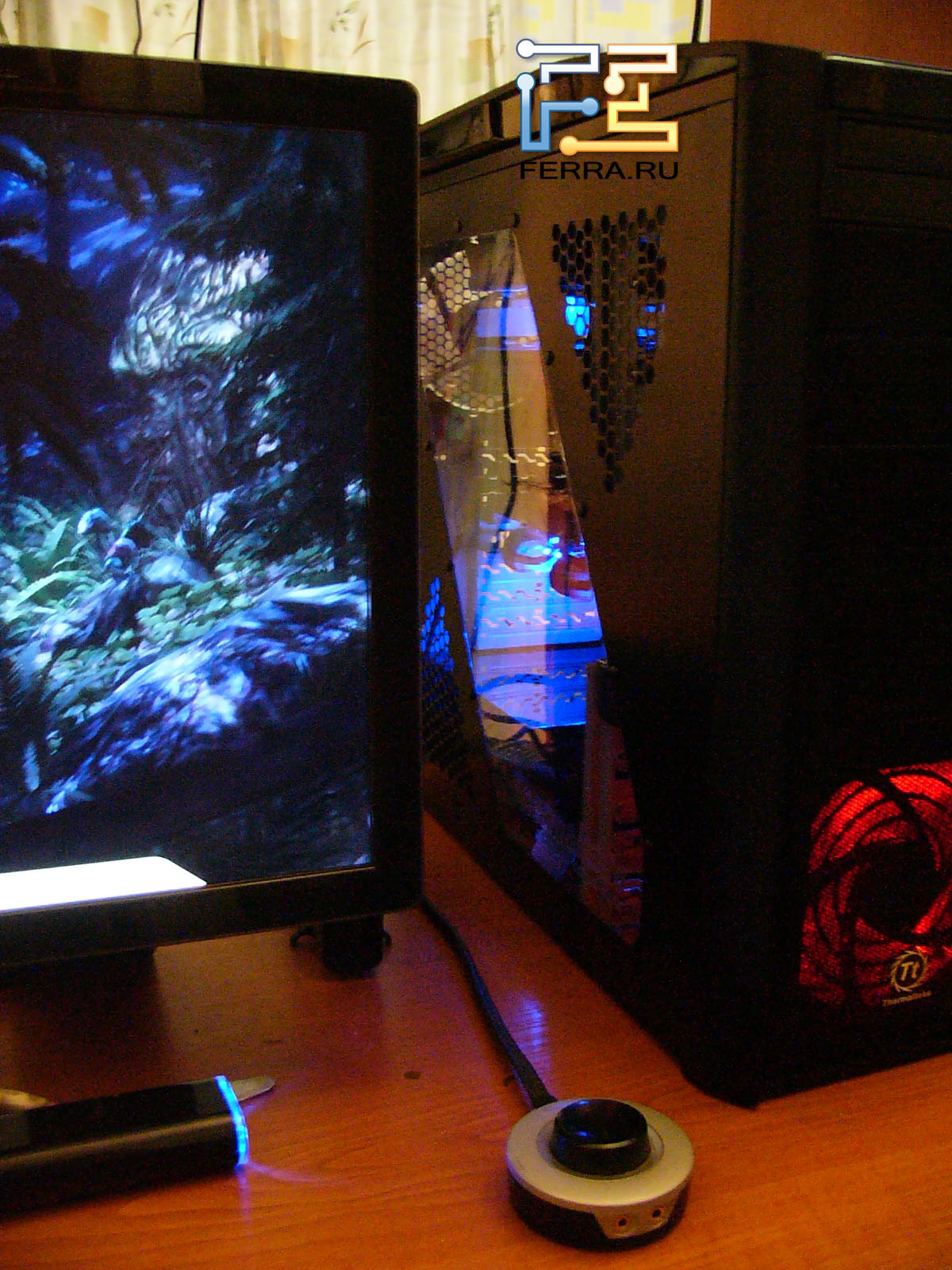

Подсветка переднего вентилятора особо в глаза не бьет и не отвлекает даже ночью. К тому же, подцепив вентилятор на реобас, можно уменьшить и обороты, и яркость свечения.
Наличие двух отверстий под трубки СВО впечатляет, однако вместо ожидаемых «резиновых» шторок – пластмассовые втулки, которые нужно просто убирать целиком. Шаг в сторону бюджетности? Именно. Видимо, соображениями дешевизны вызвана и покраска металлических частей корпуса – покрытие легко повреждается и начинает облезать (к примеру, через пару дней использования появились отметины от шайб, которыми крепятся боковые стенки корпуса).
В целом же внешний вид корпуса производит приятное впечатление – металлическая защитная сетка над верхним кулером, подсветка и цвет лопастей вентиляторов, шероховатая поверхность боковых стенок и прозрачное окно в модификациях VJ40001W2Z и VJ40001W2ZA работают на «игровой имидж» V9.
Функциональность

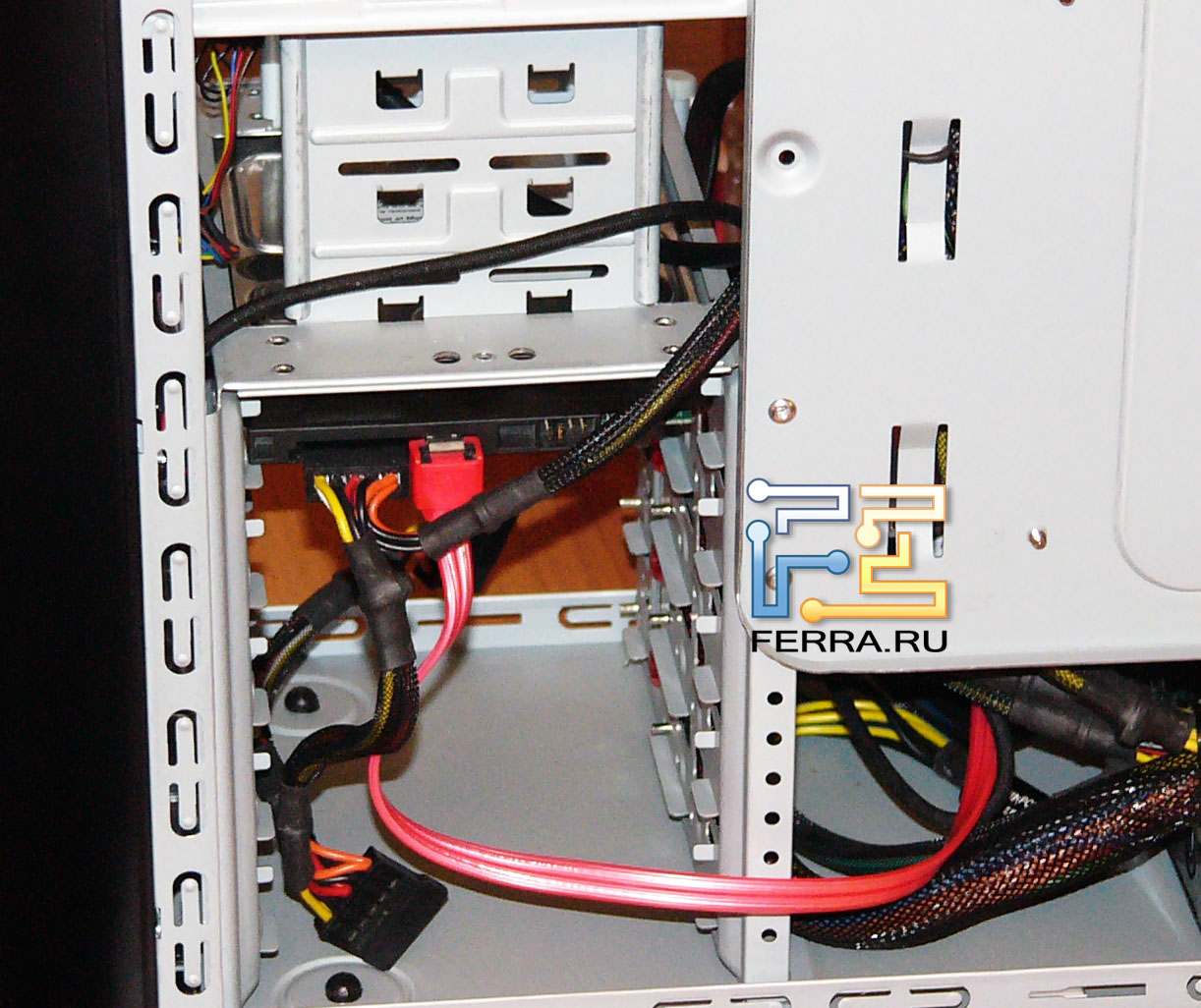

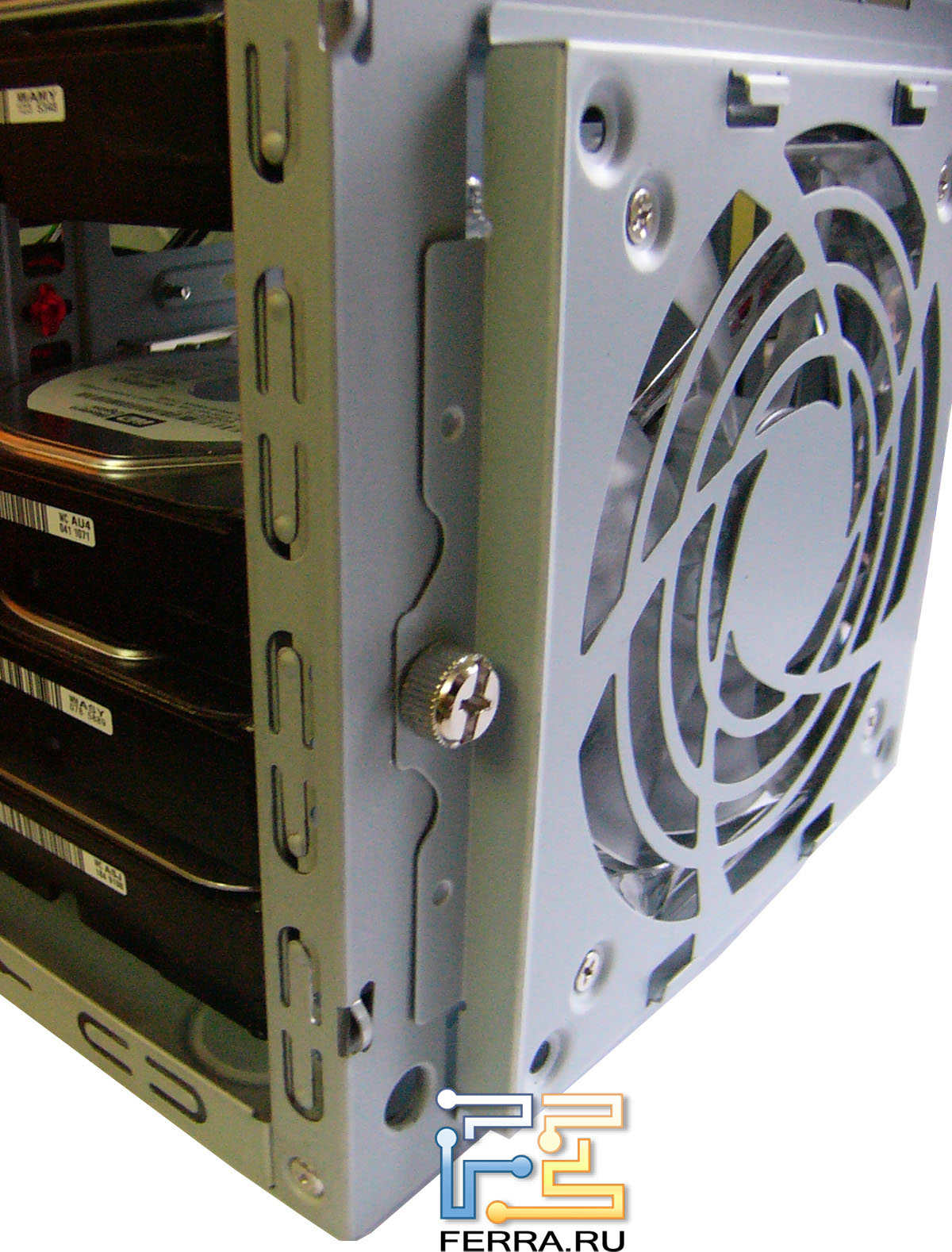

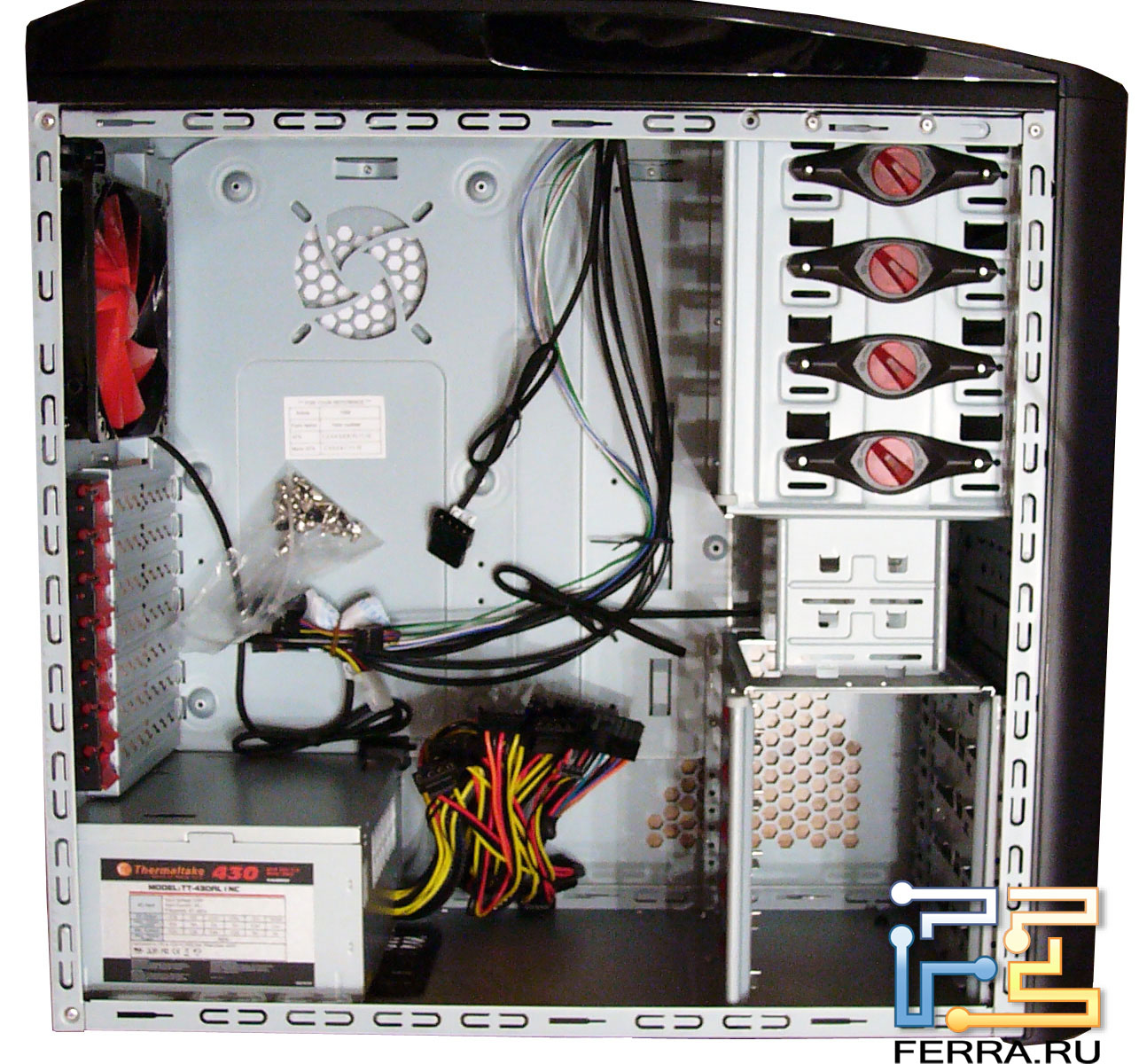

По компоновке элементов V9 похож на Armor+ MX от Thermaltake, а значит, и влияние на функциональность у них совпадает. Винчестеры расположены перпендикуляторно (корпус получается компактней – и в том, и в другом случае это Midi-Tower, а не Full), но вот подключение – «заднее», со снятием второй боковой стенки, что изрядно замедляет установку и демонтаж.
Крепление упрощенное – на двухштыревом фиксаторе, и только с одной стороны лотка. Кстати, вместо цельных полок в корпусе применяются три пары коротких пластин; видимо, это решение также должно пойти на пользу охлаждающим способностям корпуса.
К сожалению, никаких противовибрационных мер в V9 не применяется – ещё одно последствие удешевления стоимости корпуса. Проведенные тесты показали, что звук от вибрации есть; придется или устанавливать самодельные подкладки, или использовать для подвеса свободные верхние пятидюймовые отсеки, или же (самый простой вариант) использовать невибрационные винчестеры.
Для крепления оптических приводов применяется та же схема, что и для жёстких дисков; доступен и обычный винтовой способ фиксации.

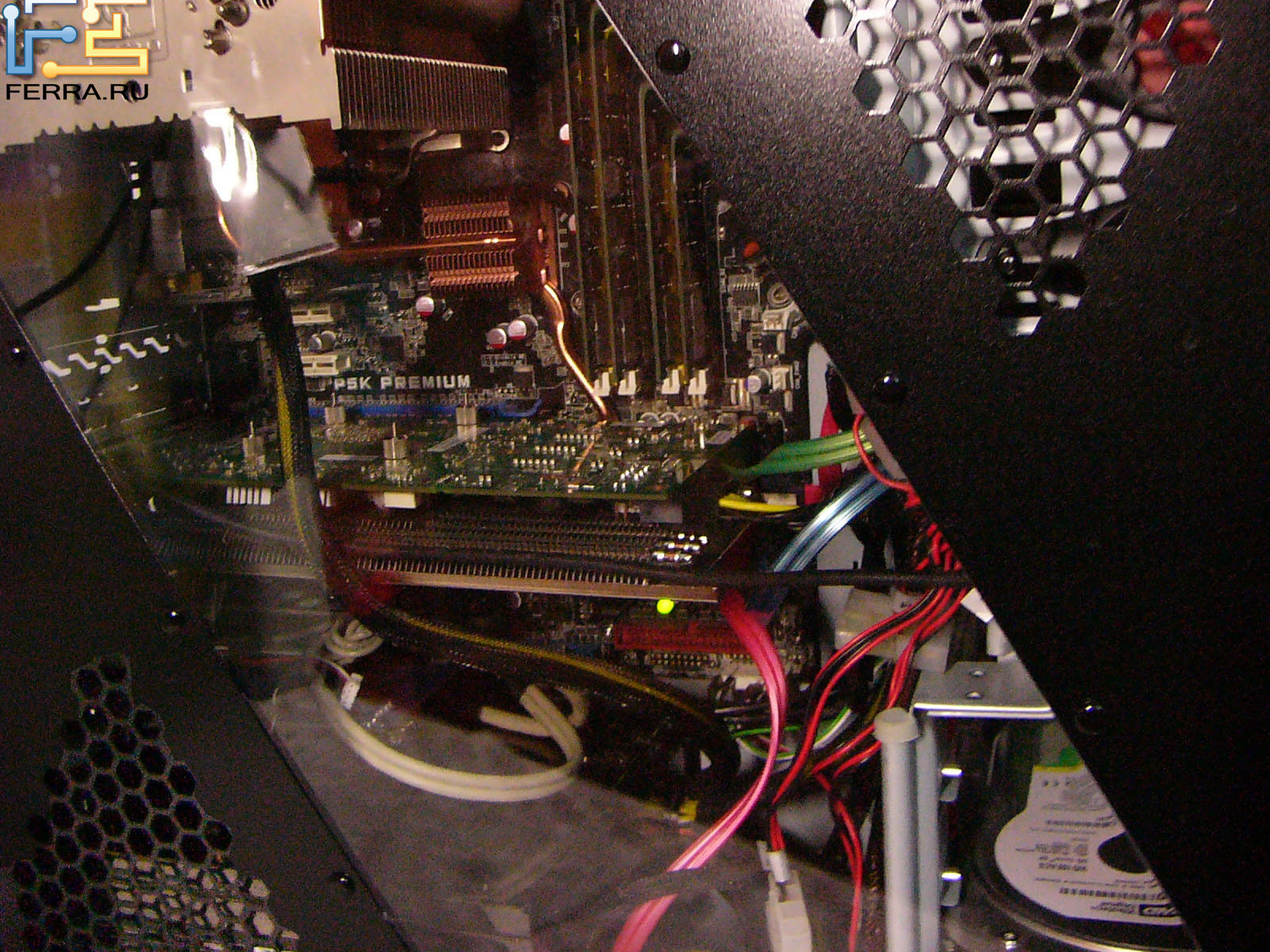

При монтаже видеокарты без отвертки не обойтись: перегородки безвинтового блока мешают установке, нам пришлось их сломать. Кстати, будьте внимательны при монтаже плат расширения: если избавиться не от той решетки, обратно её уже не установить, и в корпусе останется некрасивое отверствие. В менее бюджетных вариантах на такой случай предусмотрены заглушки, а вот владельцам V9 придется быть осторожней.
Можно предположить, что инженеры и дизайнеры Thermaltake решили сэкономить именно в мелочах, а не в главном. В таком важном аспекте, как длина размещаемой видеокарты, V9 не уступает более дорогим корпусам, а кое-где и выгирывает: например, чтобы установить топовый акселератор в Antec Twelve Hundred (форм-фактор: full tower), придется снять винчестеры, которые находятся на одной линии с видеокартой.

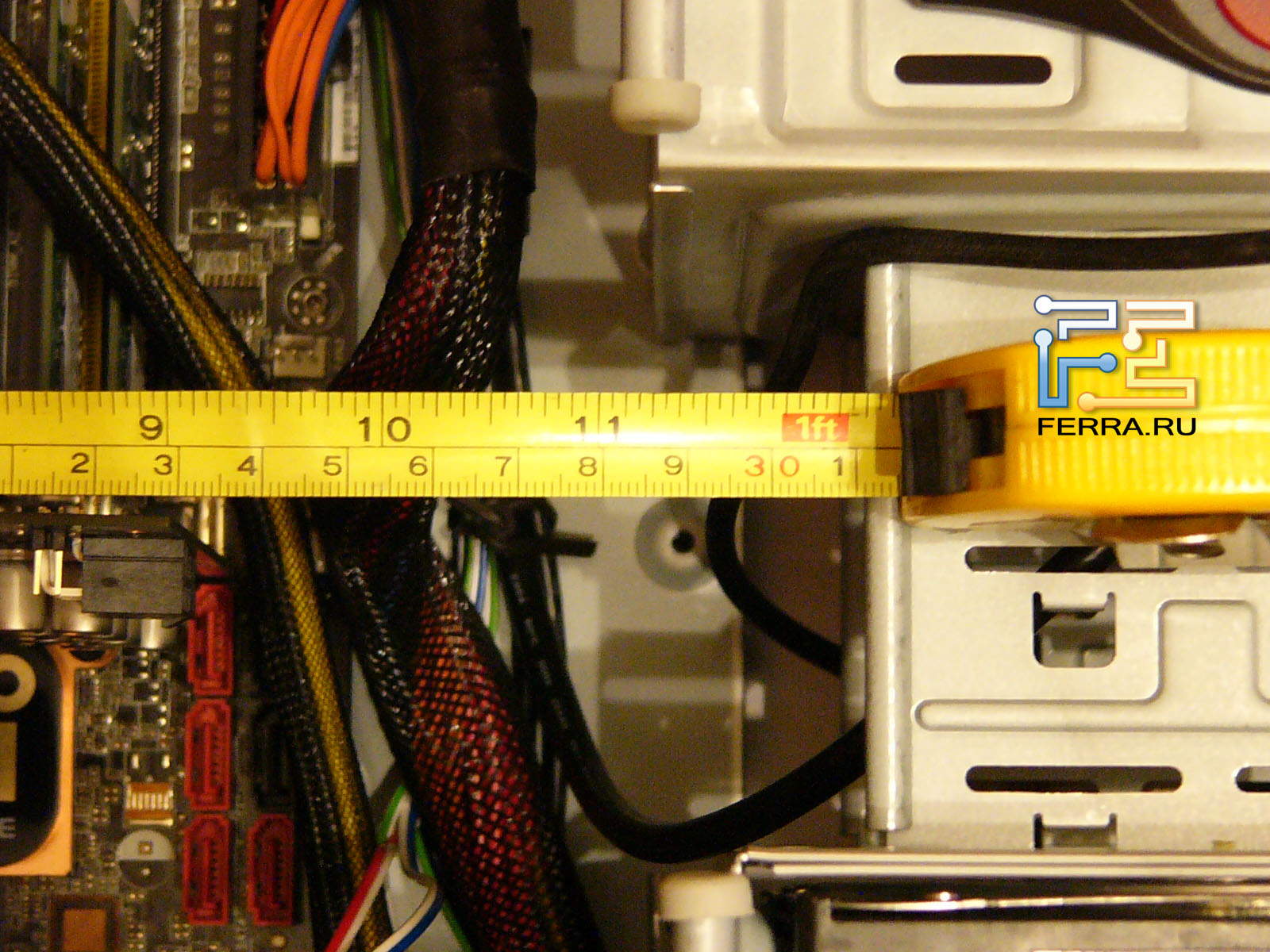

В Thermaltake V9 для установки карт в нижней части корпуса перед корзиной для винчестеров свободно 28 сантиметров, для мастер-карты, направленной в сторону 3,5-дюймовых отсеков – 31 сантиметр. Напомним, что длина современных «топовых» акселераторов редко превышает 27 сантиметров.
установлена топовая видеокарта SAPPHIRE HD 4850 X2 2G/1G GDDR3 PCI-E длиной 26,9 смp>

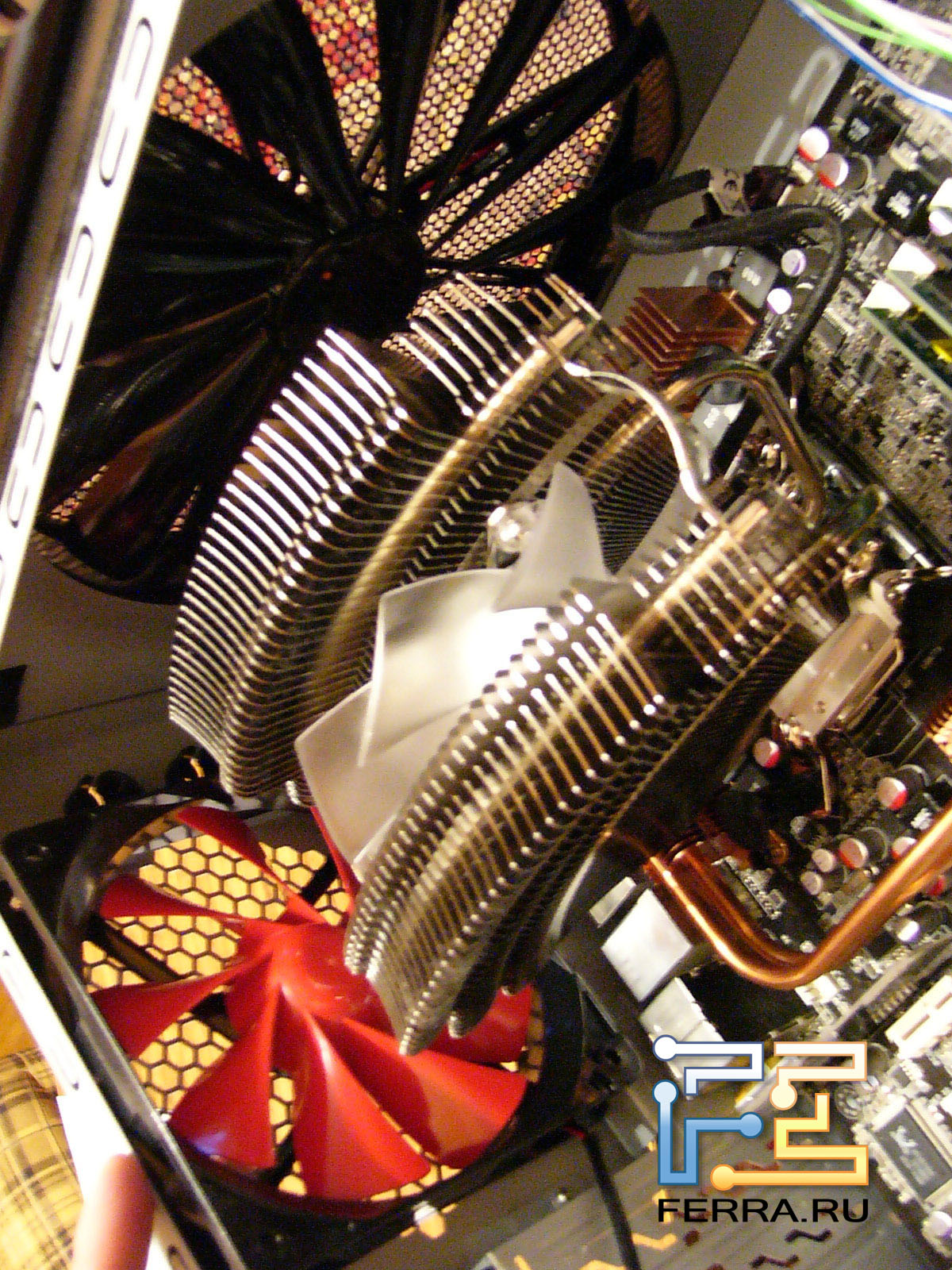

Верхнее расположение вентилятора и размещение блока питания в нижней части корпуса дает 3-4 дополнительных сантиметра пространства над системной платой, а значит, можно поставить дополнительный кулер, особо не ограничивая себя его размерами. Thermaltake V9 рассчитан на кулеры высотой до 16,3 см (к примеру, во время тестирования использовался Noctua NH-U12P).

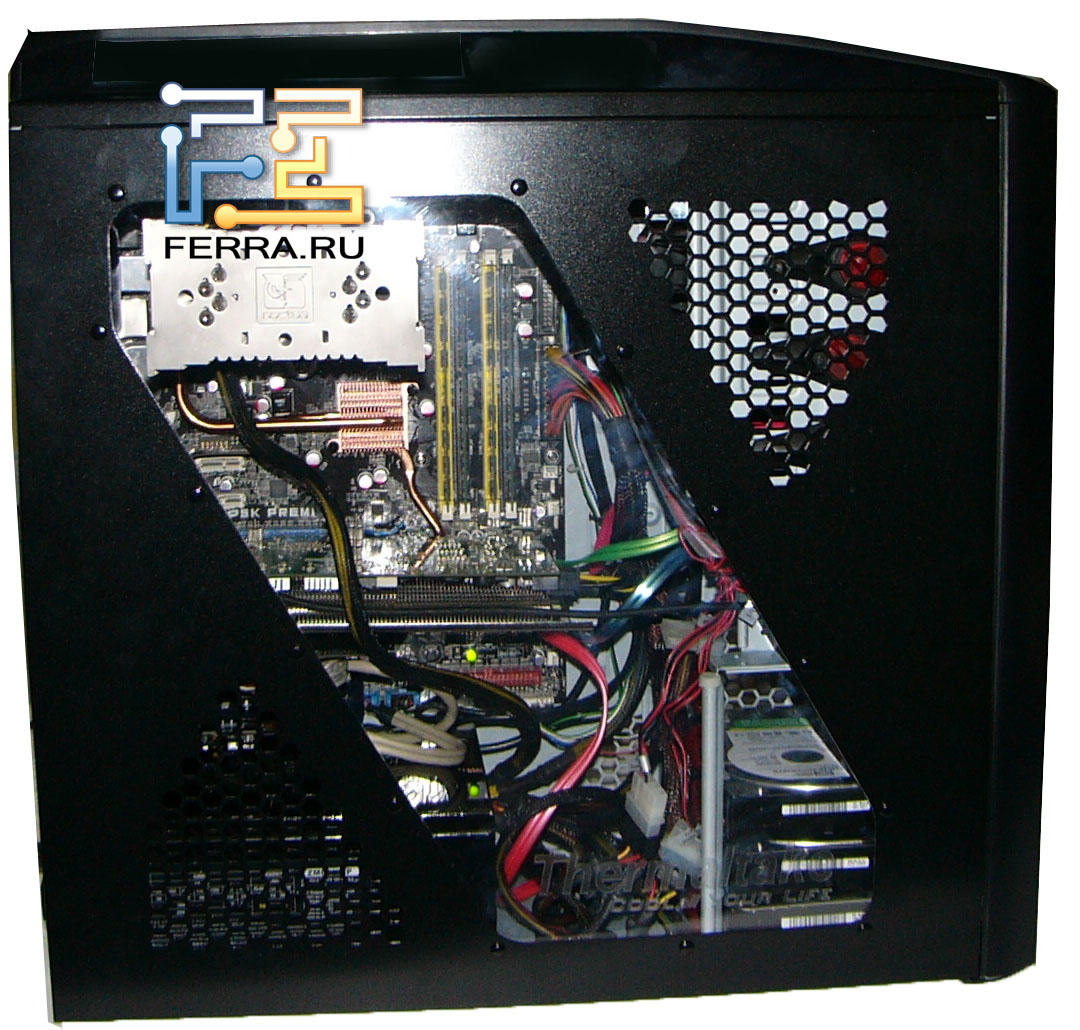

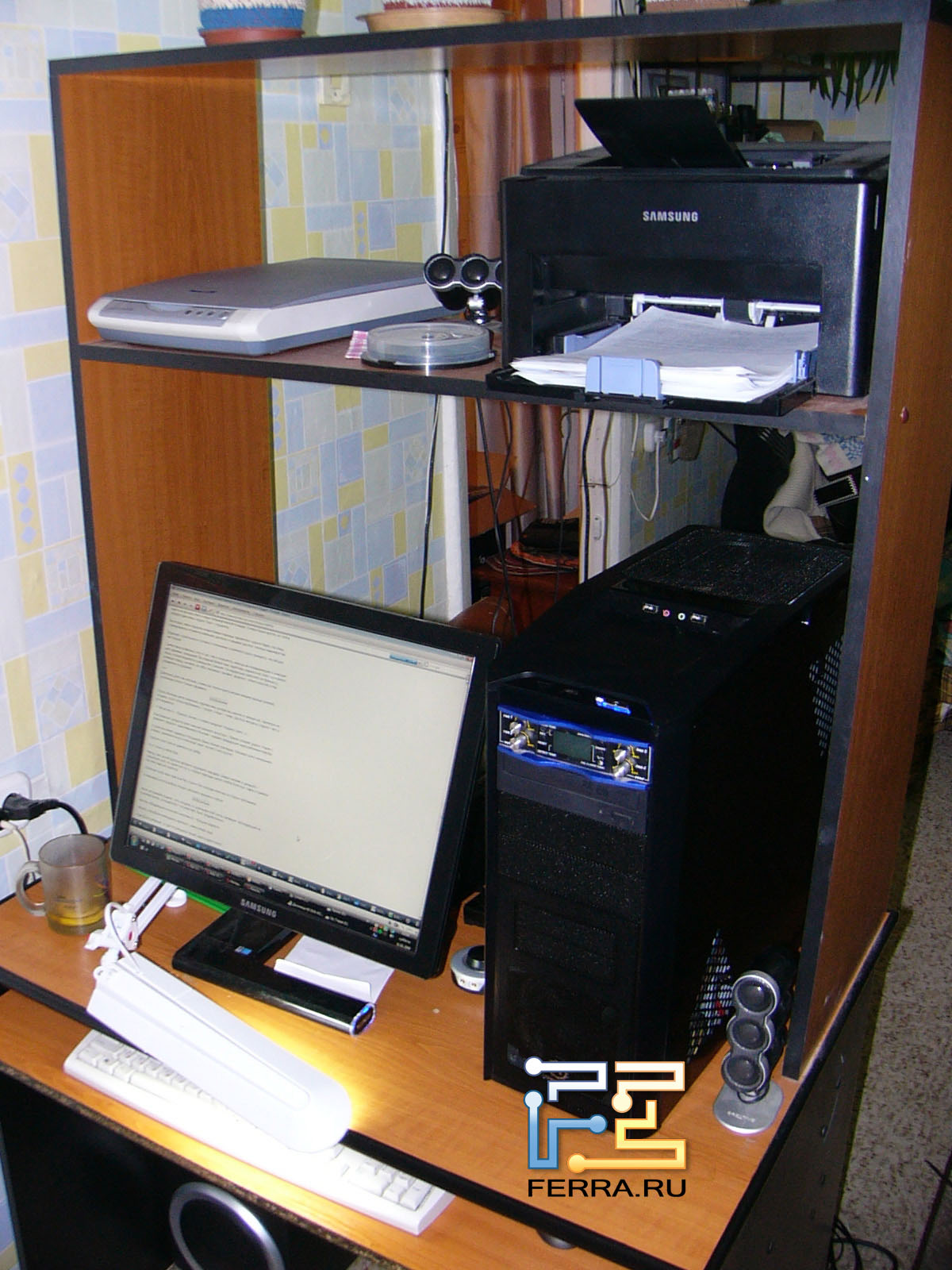

В собранном виде системный блок выглядит весьма аккуратно, даже с добавлением кабелей от реобаса.

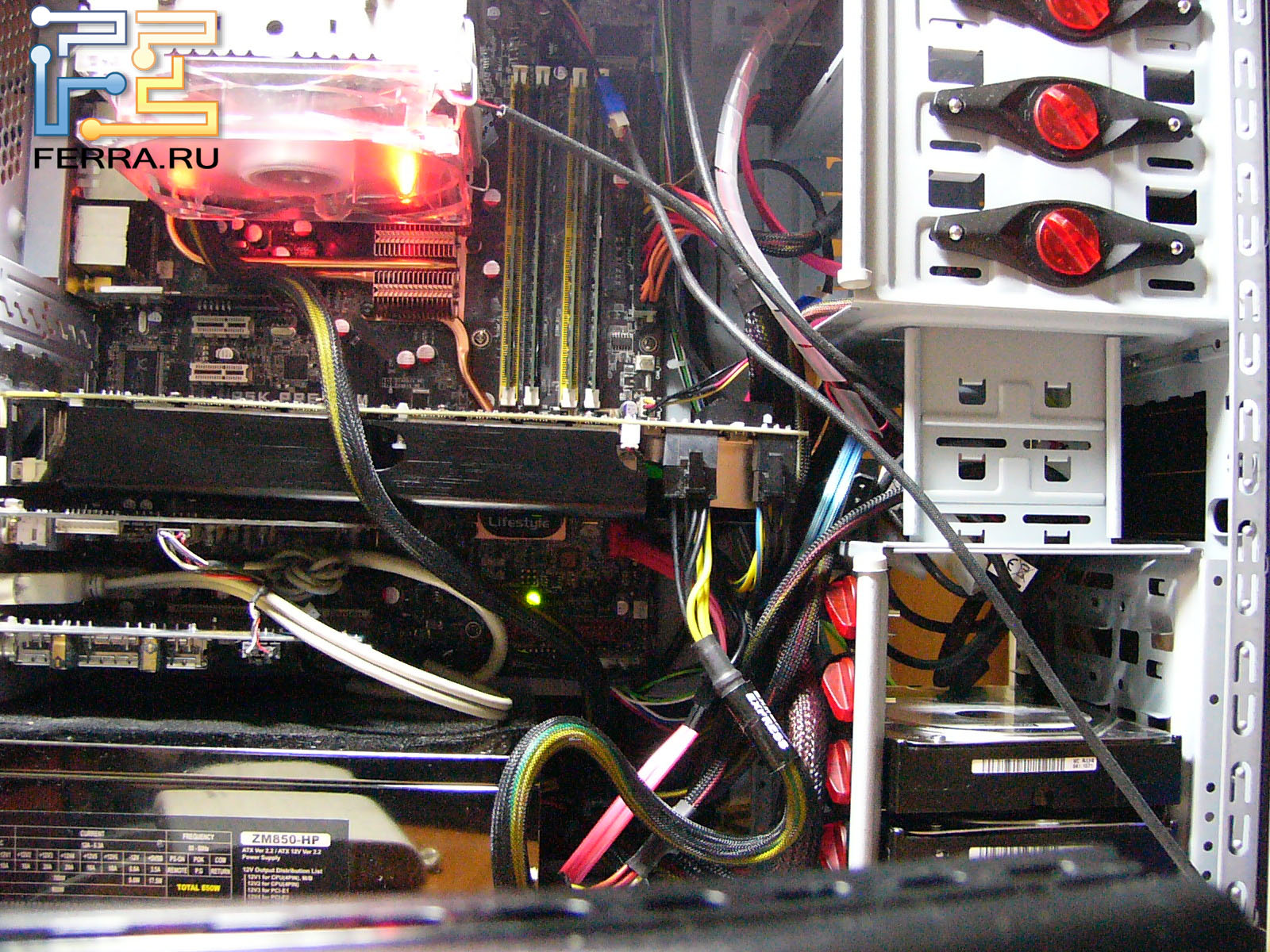

Основанная часть проводов сосредотачивается между БП и корзиной для винчестеров, также используются свободные 3,5" отсеки, в итоге воздушному потоку мало что мешает.Для улучшения продува лучше устанавливать жесткие диски в нижние слоты.
Температурный и шумовой режимы
Тестирование проходило с использованием следующих комплектующих:
Корпус: Thermaltake V9 VJ40001W2Z
Материнская плата: ASUS P5K Premium/WiFi-AP;
Процессор: Core 2 Quad Q8300 2,5@3,5 ГГц, 1,45 V;
Видеокарта: GeForce 8800 GTS 512@750/1750/2000 МГц;
CPU-кулер: Noctua NH-U12P 900 об/мин;
VGA-кулер: Thermalright T-Rad2;
Реобас: Hardcano 9;
Винчестеры: WD6400AAKS, 2 x WD1000FYPS;
Память: 4 x 2 Гбайт Samsung DDR2 @ 1100 МГц;
ОС: Windows Vista 64-bit (SP1).
В режиме Idle мы имитировали офисную работу ПК – работа с текстом, просмотр страниц интернет.
В режиме Work мы нагружали каждый из элементов ПК:
процессор - часовым стресс-тестом процессора утилиты Everest, который загружает все 4 ядра на 100%;
видеокарту - двухчасовым непрерывным прогоном теста Firefly Forest из набора 3DMark06;
винчестер – 40-минутным стресс-тестом HDD утилиты Everest;
северный мост нагревался во время тестов процессора и видеокарты.
Мы приводим зафиксированную максимальную температуру.
Во всех тестах видеокарту с установленной на нее СО Thermalright T-Rad2 обдувает 92 мм кулер Noctua NH-U9B с минимально возможной частотой вращения 1000 об/мин. Температура в помещении: 24-25 градусов.
Настройки по умолчанию
Для начала мы не будем что-либо менять в системе воздушного охлаждения, все три вентилятора корпуса работают в обычном режиме. Даже вентилятор процессорного кулера мы используем без переходника (по умолчанию он вращается с частотой 1300 об/мин).
Компоненты |
max t°С |
|
Idle (просмотр интернет-страниц) |
Work (нагрузка на компонент) |
|
Core 2 Quad 8300 @3,5 ГГц |
59 |
72 |
GeForce 8800 GTS 512@750 /1750/2000 МГц (обдув 92 мм) |
44 |
72 |
северный мост чипсета |
32 |
39 |
Western Digital WD6400AAKS |
31 |
40 |
Что же, отличные результаты, пиковые температуры довольно низкие, учитывая, что мы тестируем разогнанные комплектующие. Продуваемость корпуса отличная. Однако данный режим довольно шумный, он не дает комфортно работать в режиме Idle, да и во время игр отвлекает, попробуем применить реобас.
C реобасом
Мы подключили кулеры к реобасу Hardcano 9 и снизили обороты на минимально возможные. По нашей оценке, передний и задний вентиляторы снизили вращение с 1300 и 2000 до 1000 и 1300 об/мин, а верхний пропеллер - с 800 до 550 оборотов в минуту. При этом шум уменьшился так, что при игре и/или прослушивании музыки, просмотре фильмов стал совсем не заметен.
В режиме «2D» оставался небольшой гул, заметный разве что в ночной тишине. Чтобы избавиться и от него, было решено заменить задний вентилятор на Noctua NH-U12P, заодно уменьшив с помощью переходников частоту оборотов до минимально возможных 900 за минуту.
Компоненты |
max t°С |
|
Idle (просмотр интернет-страниц) |
Work (нагрузка на компонент) |
|
Core 2 Quad 8300 @3,5 ГГц |
62 |
77 |
GeForce 8800 GTS 512@750 /1750/2000 МГц (обдув 92 мм) |
49 |
75 |
Северный мост чипсета |
36 |
40 |
Western Digital WD6400AAKS |
32 |
41 |
Тишины мы добились; при этом пиковые температуры поднялись не сильно, остаелся еще довольно большой запас, который пригодится для использующих топовые процессор и видеокарту.
Наша цель – тишина!
Мы не стали останавливаться на достигнутом и решили нанести сокрушительный удар даже по незначительному шуму. После работы на Xaser III я заметил, что почему-то стал слышать работу переднего вентилятора на V9, даже если и его (вслед за задним) заменить на Noctua NH-U12P. Различие, скорее всего, вызвано конструкцией корпусов: у "Ксейзера" впереди плотная стальная броня, а у Thermaltake V9 – перфорированная решетка.
Для проверки мы решили поставить вентилятор не перед корзиной, а позади неё. Конечно, обдув в этом случае будет осуществляться не свежим воздухом, а потоком из корпусного пространства. Верхний вентилятор переключили на минимальные обороты, задний сняли вовсе – система из тихой превратилась в почти бесшумную, но и температура комплектующих ощутимо возросла.
Компоненты |
max t°С |
|
Idle (просмотр интернет-страниц) |
Work (нагрузка на компонент) |
|
Core 2 Quad 8300 @3,5 ГГц |
63 |
82 |
GeForce 8800 GTS 512@750 /1750/2000 МГц (обдув 92 мм) |
48 |
77 |
Северный мост чипсета |
39 |
46 |
Western Digital WD6400AAKS |
38 |
43 |
Возвращаясь к сравнению Thermaltake V9 и Antec Nine Hundred: выигрыш по бесшумности будет у героя нашего обзора, особенно если подключить его с использованием реобаса. Стоит отметить и отличные охлаждающие способности верхнего вентилятора. Мы отдельно провели тесты, отключая его; в этом случае горячий воздух застаивался в системе и, например, температура северного моста под максимальной нагрузкой достигала 53 градусов.
Общие выводы
Перед нами самый дешевый конкурс с концепцией «нижнее расположение БП и большой (от 200 мм) «башенный» вентилятор», причем низкая стоимость в данном случае – вовсе не признак низкого качества. Мы уже говорили о недочетах и преимуществах Thermaltake V9; осталось подытожить проведенное исследование. Корпус вполне подходит под определение игрового: возможно, он и уступает в мелочах тому же Antec Nine Hundred, но уверенно держит себя в главном.
Вот признаки, по которым Thermaltake V9 подтверждает принадлежность к игровым корпусам:
1) возможность установки нескольких топовых видеокарт без снятия винчестеров;
2) отличная продуваемость всех компонентов;
3) возможность установки практически любых процессорных кулеров;
4) возможность использования пассивных систем охлаждения видеокарт.
К этому списку можно добавить еще один пункт, который желателен для всех современных ПК: возможность несложной модернизации до почти бесшумной системы. Во многом победу V9 принес тихий большой верхний 230 мм вентилятор и исключение БП из теплового обмена.
На наш взгляд, будущий пользователь Thermaltake V9 – геймер, который держит свой корпус с открытой боковой стенкой, чтобы не перегревались комплектующие. Если раньше переходу на более продуваемую систему мешала высокая стоимость корпусов, то с появлением на рынке V9 эта проблема устранена.
Противопоказания есть только для тех пользователей, которые желают использовать в системе новейшие винчестеры с частотой оборотов шпинделя 7200 (в том числе популярные сейчас 1,5 Тб модели). С вибрацией в таком корпусе будет бороться сложно - HDD-корзина не вынимается, а из свободных 5" отсеков с учетом оптического привода и реобаса остается всего два.
V9 - один из лучших компромиссных игровых корпусов на сегодня. Thermaltake уверенно занимает свою нишу, а мы будем ждать ответного хода от конкурентов и исправления мелких недоработок, отмеченных в нашем обзоре.
