Бытовые фильтры-удлинители. Тест 14 моделей

Тестирование 14 моделей бытовых фильтров-удлинителей.

Выражаем благодарность за предоставленные на тестирование фильтры-удлинители компании “Конструктив” (фильтры SVEN и S&L), “Ронгбук” (фильтры Energy) и компании LuchTrade (фильтры Defender).

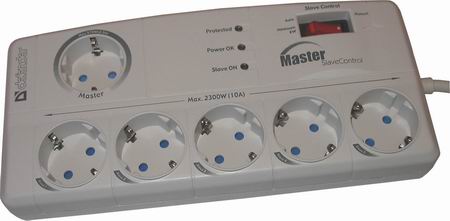

Defender DFS-805

DFS-805 – один из самых достойнейших образцов фильтров-удлинителей, и с этим утверждением вряд ли можно поспорить. Обратимся хотя бы к внешнему виду – пятиметровый провод с сечением жил 1 мм² уже внушает уверенность. В распоряжении пользователя имеется шесть розеток с интересной системой master-slave, о которой будет рассказано чуть ниже. Работу индицируют три светодиодных индикатора.

Здесь же расположен переключатель режима работы, его ни в коем случае нельзя считать сетевым включателем, т.к. функции у него совершенно иные. Автоматический предохранитель расположен на торце рядом с сетевым кабелем. Этот и все последующие фильтры Defender, упомянутые в данной статье, оборудованы защитой от детей. Входные отверстия всех розеток закрыты специальными заглушками, и открытие происходит только в момент включения вилки. Весь процесс полностью механический, и осуществляется благодаря двум пружинкам, зато такая нехитрая система поможет уберечь особенно любознательных детей от удара током. И несколько слов о режимах работы этого фильтра, которые и устанавливаются переключателем “auto/manual”. В обычном режиме фильтр выполняет все свои непосредственные задачи без каких-либо примечательных особенностей. Однако, при включении системы master-slave пять розеток (slave) становятся полностью зависимыми от одной (master). Такую систему очень удобно использовать для питания компьютера с большим количеством подключенного к нему периферийного оборудования, которое должно включиться только при включении головного устройства (в нашем случае, это ПК).  Да и мало ли где может пригодиться эта фича. Например, к главной розетке можно подключить настольную лампу, а в остальные – другие осветительные приборы. Теперь, сидя за столом, можно выключить свет во всём помещении одним лишь нажатием на кнопку выключения настольной лампы. Стоить помнить, что суммарный ток зависимых розеток не должен превышать 10 А, а ток, потребляемый из розетки “master”, не должен превышать 2,5 А. Порог срабатывания выставляется небольшим движком, расположенным на боковом торце. Минимальное значение – 7 Вт. Внешность фильтра не оказалась обманкой, и разобрав его, мы были приятно удивлены.  Половина платы была занята схемой для управления токовым реле и системой индикации. На другой половине размещалось само реле и фильтр. Конструкция фильтра нам очень понравилась, т.к. чувствуется продуманность и видно хорошее качество изготовления. В наличии имеются и варисторы, и мощный дроссель, и иные полезные элементы.

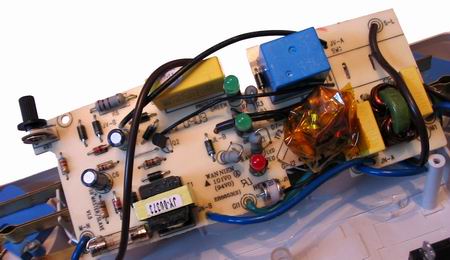

Производителем предусмотрена даже термоотсечка. Видно, что некоторые элементы обёрнуты технологическим скотчем и скручены вместе – сделано это именно для того, чтобы создать между ними устойчивую температурную связь. При нагреве термопрерыватели просто разомкнут цепь. Просто, но удобно и действенно. Качество монтажа печатной платы довольно высокое. К розеткам напряжение разводится медными шинами, в особо ответственных местах они склёпаны, а не спаяны, как то часто бывает в дешевых вариантах. Несомненно, что фильтр Defender DFS-805 достоен высокой оценки и относится к дивизиону фильтров-удлинителей высочайшего качества.

Defender DFS-301

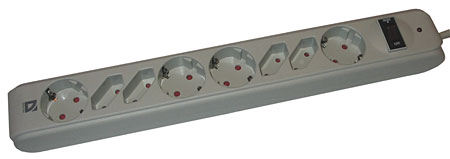

Однако, несмотря на высокое качество отдельной модели, и у этого производителя есть вещи, не заслуживающие больших похвал. Вот, к примеру, модель DSF-301: длина сетевого кабеля урезана до 1,8 м, хотя толщина жил по-прежнему осталась 1мм². Внешним индикатором служит светодиод, сигнализирующий о включении устройства в сеть.

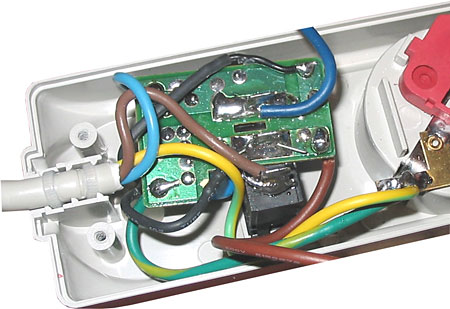

Включателем служит автоматический предохранитель на 10 А. Корпус выполнен из прочного, хорошо обработанного, но серого пластика. Характерным отличием от других фильтров такого типа является наличие пяти розеток типа EURO и четырех розеток, рассчитанных только на отечественные вилки. Все розетки оборудованы защитой от детей. Взглянув на плату с элементами, мы сразу увидели просто фантастическое сходство с платой фильтра SVEN Gold.

Одинаковая топология и практически одинаковые элементы. Однако, не стоит обвинять производителей в плагиате, т.к. такое “сотрудничество” уже стало обыденностью во всех областях производства современной техники. И всё же DFS-301 куда лучше Gold’a, т.к. оснащён дополнительными розетками и защитой для детей. Пусть он не блещет фильтрующими способностями, но пользоваться им удобно.

Defender GA-01

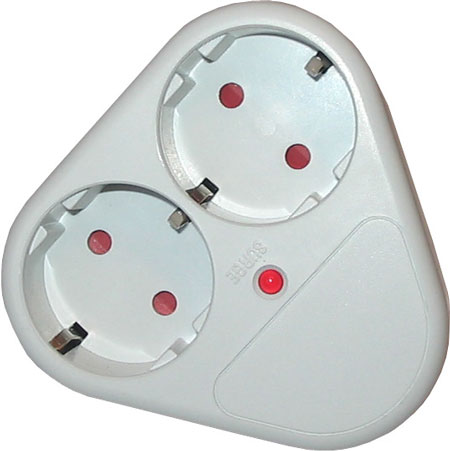

Для ещё большей комфортности использования придуман фильтр GA-01. Он не является удлинителем, т.к. непосредственно сам включается в розетку. Простота и удобство не привели к появлению каких-либо негативных факторов, если, конечно, не считать наличия только двух розеток.

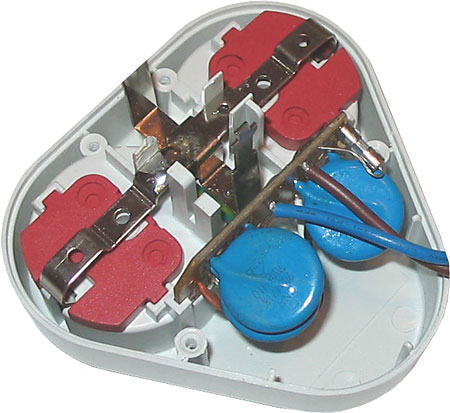

Корпус выполнен из прочного белого пластика; заземление, световая индикация и прочие необходимые вещи не обошли и этот фильтр стороной. А при разборке GA-01 вообще предстал перед нами во всей своей красе. Варисторы, установленные на плате, на порядок больше всех тех, с которыми нам приходилось иметь дело в вышеупомянутых моделях. Значит, и поглощаемая энергия помехи будет больше, что делает работу аппаратуры, включенной через этот фильтр, более безопасной.

Четко видно, что на плате есть много нераспаянных элементов, наверняка есть более совершенные модификации данного изделия, но даже то, что мы видим, уже внушает доверие. В общем, всё смотрится отлично, не хватает лишь автоматического предохранителя.

Defender GE-01

Далее речь пойдет об устройствах, фильтрами не являющимися, но имеющими непосредственное отношение к электропитанию. Прежде всего, это розетка с дистанционным управлением GE-01.

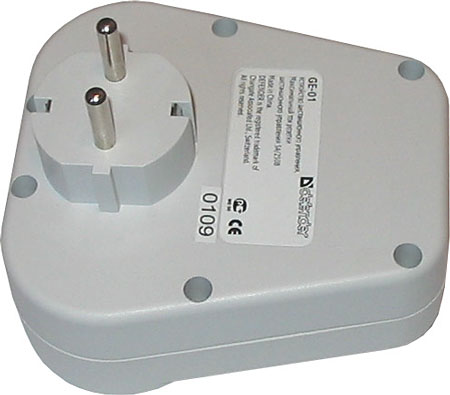

Внешне это тот же фильтр GA-01, только чуть больших размеров. Однако работает он совершенно иначе. Левая розетка всегда подключена непосредственно к сети, максимальный нагрузочный ток составляет 10 А. Правая розетка подключается в сеть через реле, управляемое с ПДУ, максимальный ток – 5А.

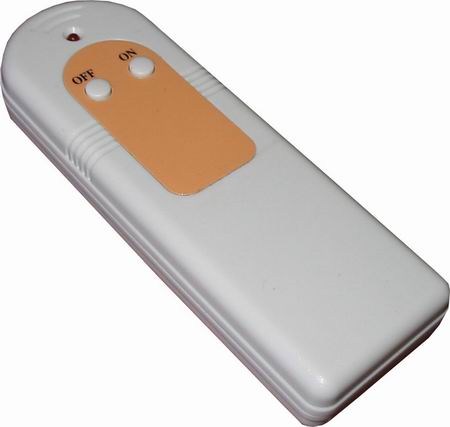

Сам пульт имеет только две кнопки – “on” и “off”. Питается от батареи А 23 напряжением 12 В, которая входит в комплект поставки. Для индикации работы предусмотрен светодиод, он моргает в момент передачи сигнала. Радиус действия по заявлениям производителя составляет 20 м.

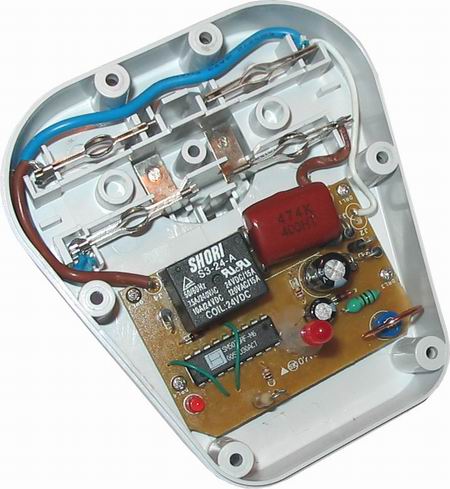

Внутри мы не нашли для себя ничего примечательного, в наличии имеется только плата, на которой собрана схема управления реле. Она довольно простая, т.к. используется всего одна микросхема. Элементов, относящихся к фильтрам, нет. GE-01 – это замечательная игрушка, но никак не фильтр и не удлинитель. Её можно применять где угодно, чтобы управлять любой вещью, не вставая с дивана. Но помните, максимальный ток управляемой розетки не должен превышать 5А, в противном случае обгорят контакты реле, и вещь окажется неработоспособной.

Defender GD-01

Ещё один яркий образец не фильтров, но очень интересных девайсов. Данное устройство представляет собой сетевой таймер, т.е. оно способно включать нагрузку в сеть по расписанию хозяина. Здесь применена система, похожая на принцип работы GE-01: левая розетка всегда включена в сеть, и её максимальный нагрузочный ток составляет 10 А. Правая розетка включается через реле, управляемое таймером, нагрузочный ток – 5 А. Сам таймер имеет много независимых настроек: включение/выключение только в будни/выходные дни, конкретный день недели/ ежедневно в данное время.  Для управления настройками предусмотрено 7 кнопок: “Clock”, “Week”, “Hour”, “Min”, “Timer”, “On/Auto/Off”, “Reset”. Вся информация о программе включения/выключения доступна для просмотра на небольшом ЖК-дисплее. Для питания таймера служит элемент типа ААА. Внутреннее строение устройства оказалось вполне предсказуемым.

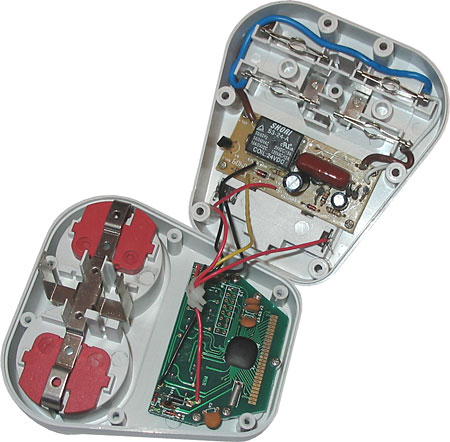

Все элементы смонтированы на двух небольших платках – на одной установлено реле и схема его питания, на другой – схема управления (таймер). Монтаж довольно качественный. Никаких специальных элементов, относящихся к фильтру, как и в вышеупомянутом GE-01, замечено не было. А вот перемычка из проволоки, впаянная вместо плавкого предохранителя, оптимизма не внушила. Так хоть какая-то защита была, а здесь получается, что потребители не защищены ничем. Однако, всё же в использовании данная вещь оказалась очень полезной. Приложив чуточку фантазии, уже можно придумать массу задач для неё. Через таймер можно подключить музыкальный центр в качестве будильника, чтобы наверняка проснуться с утра. Или наоборот, поставить его на выключение, самому удалиться, не беспокоясь, т.к. нагрузка (компьютер, телевизор, магнитофон, и проч.) отключится в нужное время. В общем, GD-01 хоть и не фильтр, но вещь в компьютерном хозяйстве нужная.

Практическое тестирование

Итак, мы чётко определились, что фильтр-удлинитель должен защищать нас от импульсных и радиопомех, а также обеспечивать защиту по току. Это как программа минимум, сверх неё могут присутствовать и другие опции. Все параметры должны быть указаны производителем, причём нелишним будет соответствие этих параметров ГОСТам. Исходя из результатов изучения внутреннего строения, уже можно сказать, что модели S&L, SVEN Optima Special,  Defender GE-01, Defender GD-01 фильтрами не являются вообще, т.к. сам режекторный фильтр в них не реализован схемотехнически. Проверку параметров остальных устройств произведём экспериментально. Естественно, нам не удастся проверить работу фильтров импульсных помех (замерять ослабление), т.к. сгенерировать подобную помеху в лабораторных условиях очень трудно. А вот как справляются подопытные с ослаблением радиопомех, выяснить достаточно просто. Для этого мы использовали генератор ВЧ и обычный двухканальный осциллограф. Результат нас, честно говоря, расстроил, хотя он и был ожидаемым. Дело в том, что режекторные фильтры, используемые в подобных устройствах, по всем законам электротехники настроены на центральную частоту и имеют узкую полосу пропускания. Для надежной протекции нам необходим фильтр, который способен ослаблять помехи в широкой полосе частот, что само по себе не возможно, да ещё и в бюджетном исполнении. И заявленные 40 дБ ослабления можно получить, но на какой-то конкретной частоте, отклонясь от неё хотя бы на 10 Кгц, мы увидим резкое падение этой цифры. В итоге проделанного теста мы увидели, что ни один фильтр не смог обеспечить выхода на паспортные характеристики в широкой полосе частот. Радиопомехи способны негативно повлиять на работу высокотехнологичной техники, но они не так опасны, как импульсные помехи либо высокие токи. Проверка надежности систем защиты по току является центральным моментом нашего теста. Проводилась она довольно просто: мы подключали к фильтрам-удлинителям нагрузки с дискретом 200 Вт вплоть до срабатывания системы. И тут нас опять ожидал довольно интересный момент. Дело в том, что совершенно все протестированные изделия можно разделить на два  вида: с автоматическим предохранителем, похожим на кнопку черного цвета, и автопредохранителем, совмещённым с включателем питания и световой индикацией.

Это типовые изделия, и во всех без исключения фильтрах они работают одинаково. Итак, поехали – включаем фильтры в сеть и поочерёдно проводим эксперимент.  И хоть на предохранителях указан ток отсечки 10 А, они всё равно не срабатывают при нём. Предохранители кнопочного типа (1-й вариант) более надёжны, т.к. срабатывают при нагрузке порядка 3000-3500Вт, следовательно, токе 14-16А. Причем срабатывание происходит не сразу, а спустя примерно 5 секунд. Если наращивать мощность далее, то предохранитель дает отсечку моментально. Второй вариант предохранителя ничем не хуже и работает точно также, но ему необходимы токи на 1-2 А большие, чем для первого варианта. К примеру, на фильтре SVEN Gold нагрузка 3кВт работала прекрасно продолжительное время, за которое произошел приличный разогрев элементов. Но наибольшему тепловыделению подвергнуты изделия, где использованы дроссели. Так, фильтр SVEN Platinum Pro в месте расположения платы фильтра нагревается весьма значительно. Интересные результаты показал  Defender DFS-805 – при отключении он издаёт щелчки, как бы пытаясь включиться повторно, проверяя тем самым, не было ли превышение тока кратковременным. Естественно, нам интересно было проверить систему работы Energy Elite Most EHV. Для этого мы подключили его через ЛАТР, что дало возможность регулировать напряжение на входе. Система защиты от повышенного напряжения сработала как раз при 248В. Это результат конкретного экземпляра, и у серийных моделей может отличаться, т.к. есть возможность выставления порога срабатывания движком на плате  внутри. Неприятным моментом является то, что для сброса необходимо отключить фильтр от сети. Далее мы исследовали, как работает бытовая техника при питании через фильтр-удлинитель.  В основном работа компьютера и периферии происходит по обычному сценарию. Даже бытовой лазерный принтер (Canon LaserShot LBP-1120) работает прекрасно, несмотря на большой стартовый ток. Но наибольший интерес вызывает взаимодействие фильтров-удлинителей и сложной аудио и видеоаппаратуры. Известно, что при использовании активных колонок на работе компьютера сказывается такой неприятный факт, как щелчок в динамиках при включении где-нибудь поблизости мощной нагрузки, или наличие фона, например, от электродрели, включенной в соседнюю розетку. Проверку произведём просто возьмем несколько пар акустических систем 2.0 и парочку дешевых систем 5.1. Так же для наглядности включим через фильтр обычный бытовой телевизор FUNAI TV-2000A MK8. Что ж, мнение некоторых читателей о несостоятельности фильтров самостятельно справиться с помехами при питании аудио-видеоаппаратуры оказалось совершенно верным. Щелчки при включении мощной нагрузки где-то рядом в сети визуально с фильтром были чуть-чуть тише, чем без него. Но это чуть-чуть настолько мало, что еле различимо на слух, то же самое и с помехами от бытовой электродрели. Т.е. покупать фильтр-удлинитель с надеждой защитить от помех, мешающих прослушиванию, активные колонки или телевизор не стоит. Очень важно использовать заземление, т.к. оно реально помогает при эксплуатации той же акустики. В итоге мы пришли к выводу, что фильтры не способны должным образом подавлять радиопомехи (а некоторые экземпляры вообще не способны защитить ни от каких помех), срабатывают при токе превышающем указанный, и во многих случаях эти устройства окажутся бесполезными. Устанавливать их есть смысл только тогда, когда есть реальное опасение сгорания из-за повышенного тока или импульсной помехи. Да и то рекомендуем выбрать продвинутые модели типа Energy Elite Most EHV, Defender DFS-805, SVEN Platinum Pro, т.к. бюджетные вещи очень слабы.

Вывод

Для упрощения восприятия и систематизирования итогов, сведём все плюсы и минусы устройств в отдельную таблицу. Там же дадим и краткие комментарии к каждому конкретному образцу.
