ASUS WiFi-g – WLAN-контроллер 802.11g на материнских платах ASUSTeK

на примере платы ASUS P5AD2-E Premium.

Настройка и возможности

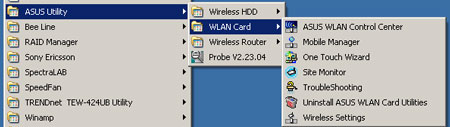

На фирменном компакт-диске с программным обеспечением поставляется целый набор утилит (на сайте доступны их русскоязычные версии), призванных облегчить общение со все-таки, безусловно, более сложным в настройке (по сравнению с проводным «воткнул-забыл») оборудованием.

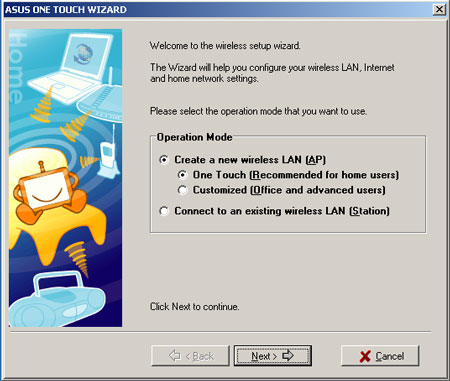

Проще всего будет начать работу при помощи мастера One Touch Wizard.

Вам будет предложено либо создать новую беспроводную сеть, либо подключиться к уже существующей, причем в первом случае можно воспользоваться либо простейшим вариантом настройки, либо расширенным. Иными словами, мы выбираем один из двух возможных режимов работы - Station (STA) или Soft Access Point (Soft AP).

В режиме Soft AP WiFi-g способна работать точкой доступа (под Windows XP/2003 Server) и обеспечить подключение к сети до 31-го беспроводного клиента. При этом необходимо выполнение следующих требований:
• сам компьютер с WiFi-g должен иметь Windows XP/2003, подключение к Интернет (кабельное, DSL ISDN и т.д.) и локальной сети;
• на клиентах должны быть установлены Windows 98SE/ME/2000/XP и сетевые карты совместимые с IEEE 802.11b;
• клиенты должны быть настроены на режимы инфраструктуры и STA, их SSID и WEP ключи должны быть идентичны с WiFi-g.

ASUS WLAN Control Center – программка, висящая в системном трее и по правому

или левому боку

и обеспечивающая лёгкий и быстрый доступ к управлению картой и всем входящим в набор утилитам.

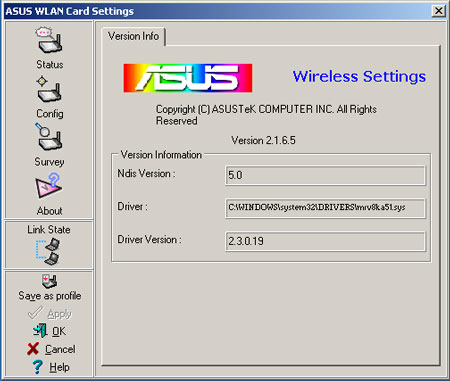

Основным средством управления настройками и режимами работы WiFi-g является утилита Wireless Setting.

В меню Status имеются следующие вкладки (в зависимости от режима работы и топологии сети их набор может различаться):

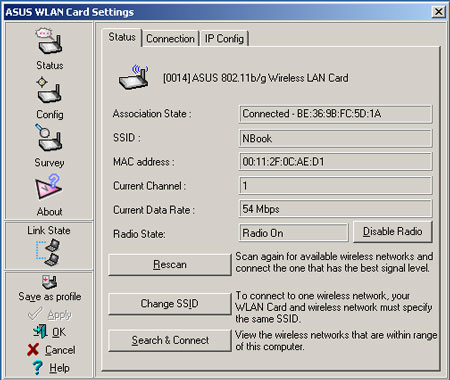

• собственно Status (см. скриншот ниже), содержащая подробные сведения о состоянии соединения и его параметрах и позволяющая предпринять связанные с изменением состояния действия – включить/выключить карту, сменить SSID, пересканировать каналы с целью поиска точки доступа с лучшим уровнем сигнала, осуществить поиск доступных сетей;

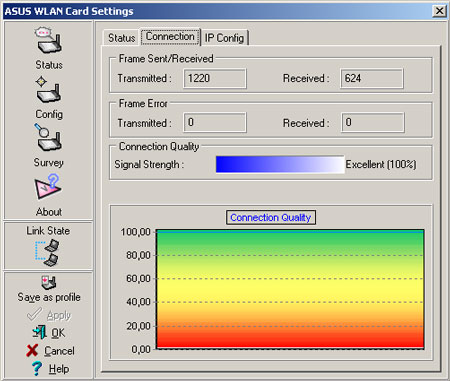

• Connection – отображает сведения о качестве текущего соединения;

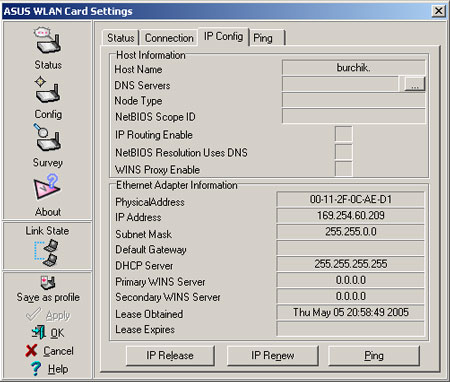

• IP Config – отображает сведения о текущей IP-конфигурации и позволяет освободить или обновить арендуемый IP-адрес и проверить доступность хоста командой ping, причем в последнем случае мы окажемся на следующей вкладке – Ping

• MAC Table – содержит сведения о MAC-адресах, AID и режимах энергосбережения устройств присоединенных к WiFi-g работающем в режиме Soft AP;
• Отображает журнал событий WiFi-g при работе в режиме Soft AP.

В меню Config имеется следующие вкладки (число их также может меняться):
• Basic

• Encryption

• Advanced;
• Soft AP

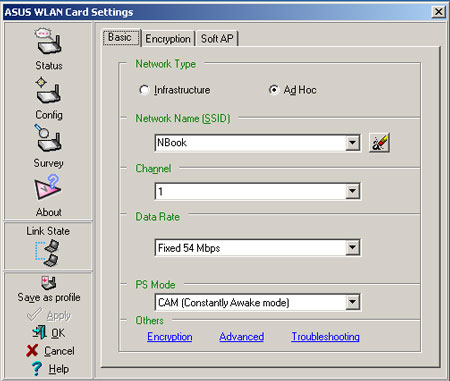

На вкладке Basic можно настроить тип сети (Infrastructure/Ad Hoc) и задать сетевой идентификатор, а при необходимости также задать номер рабочего канала и скорость передачи данных. Перекрёстные ссылки внизу (Others и т.д.) поначалу, пока не освоишься со структурой, часто приводят к закольцовыванию и вызывают из памяти старый анекдот про «и снова оказываюсь на Дерибасовской». :) На вкладке Encryption указываются тип сетевой аутентификации, вид используемого шифрования и параметры, относящиеся к управлению ключами. На вкладке Advanced мы соответственно можем настроить некоторые тонкие параметры беспроводных протоколов. Вкладка Soft AP позволяет быстро и наглядно (посредством drag’n’drop) разобраться с выбором и настройкой режимов работы карты – STA/Soft AP. Кроме того, в режиме Soft AP можно настроить списки и политику доступа к сети по MAC-адресам и настроить параметры WDS-режима.

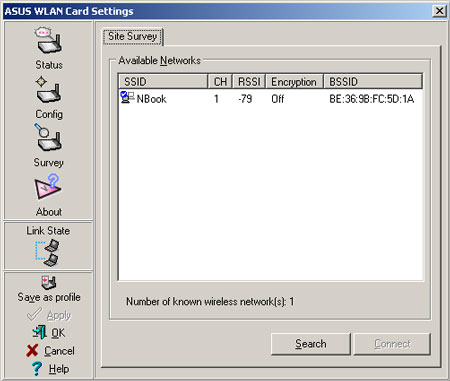

Меню Survey отображает статистику по доступным беспроводным сетям и позволяет осуществить поиск и подключение к ним.

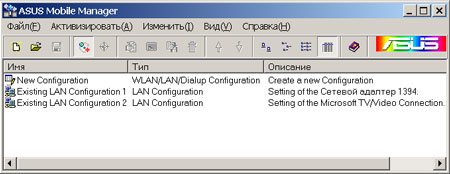

Утилита Mobile Manager предназначена для облегчения жизни мобильным пользователям, которые используют свой компьютер в нескольких сетях и вынуждены постоянно бороться с разнообразными сетевыми настройками. Mobile Manager позволяет создавать профили, соответствующие тому или иному подключению, и быстро, не перезагружая Windows между ними переключаться по мере надобности.

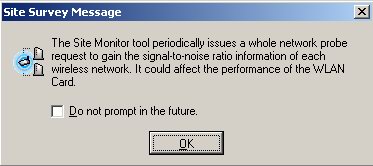

Утилита Site Monitor предназначена для измерения отношения сигнал/шум и, таким образом, позволяет оценить удачность расположения точки доступа с точки зрения обеспечения оптимального покрытия.

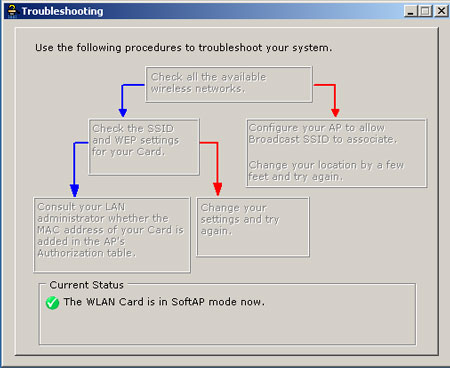

В случае, если заставить оборудование работать так, как вам хотелось бы, не удалось, для разрешения проблем можно попробовать воспользоваться мастером Troubleshooting.

Тестирование производительности

При тестировании производительности помимо собственно настольного компьютера (DT на наших диаграммах и таблице) с материнской платой ASUS P5AD2-E Premium с описываемой беспроводной картой ASUS WiFi-g™ IEEE 802.11g использовалось следующее оборудование:
• роутер ASUS WL-500G Deluxe;
• ноутбук Roverbook WL-510 (NoteBook, NB) со 10/100 Ehternet-адаптером и USB-WiFi адаптером TRENDnet TEW-424UB 802.11g.

Для оценки трафика использовался пакет NetIQ Chariot, Version 5.9 (3186) с шаблоном Throughput.scr и настройками по умолчанию. Время продолжительности тестирования выставлялось на 30 секунд.

Тестирование производилось в двух режимах :
• Ad Hoc, т.е. прямое беспроводное соединение двух компьютеров;
• Роутер ASUS WL-500G Deluxe подключался Ethernet-кабелем к ноутбуку, а десктоп, соответственно, подключался к роутеру беспроводно.

При тестировании выяснилось, что в режиме Ad Hoc скорость передачи у TRENDnet TEW-424UB 802.11g автоматически устанавливалась на 11 Мбит/с и изменить это значение на большее не удавалось.

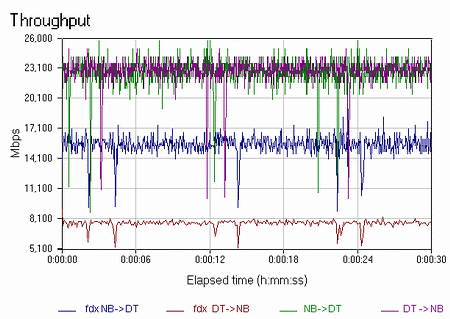

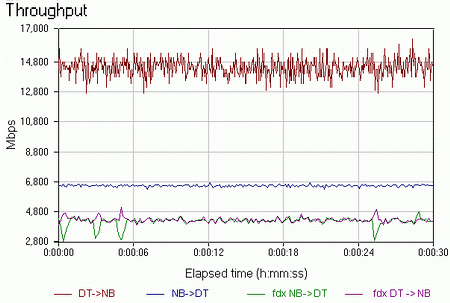

Результаты тестирования приведены в таблице и на рисунках.

Скорости работы через роутер вполне достойные, вплотную подбирающиеся к теоретическому пределу передачи полезных данных для данного протокола – см., например, статью «Беспроводные сети - как это работает». В режиме Ad Hoc показатели в полнодуплексном режиме и при приеме с ноутбука соответствуют принудительно «самоустановленному» 802.11b протоколу, при передаче же на ноутбук скорость существенно выше потолочных 11 Мбит/с, хотя и не дотягивает до показателей нормального 802.11g.

Заключение

Контроллер беспроводной сети ASUS WiFi-g™ IEEE 802.11g, применяемый на многих современных материнских компании ASUSTeK с лейблом Wireless Edition, представляет собой вполне современное и производительное решение, которое может быть использовано и для подключения компьютера к другим беспроводным устройствам напрямую и к существующей беспроводной сети, и для создания отдельной беспроводной сети с данным компьютером в качестве точки доступа. Использованный производителем внешний коннектор делает возможным применение в зависимости от ситуации других антенн, а поставляемый набор утилит способен удовлетворить запросы и опытного пользователя, и человека неискушенного в таинствах беспроводных протоколов. Конечно, хотелось бы поддержки и более скоростных расширений стандарта IEEE 802.11g типа Afterburner от Broadcom, но, как говорится, дареному («почти бесплатно» интегрированному) коню в зубы заглядывать поздно.
