Ассортимент системных плат, выпускаемых компанией Gigabyte, достаточно велик, и сравниться с таким обилием решений, представленных на рынке, может только ASUS. Поэтому и не удивительно, что продукция Gigabyte достаточно часто попадает в поле зрения как обычных пользователей, так и энтузиастов. Сегодня мы рассмотрим две платы на базе Intel P35, имеющие свои уникальные особенности.
Gigabyte GA-P35-S3G
Следующий наш участник – плата Gigabyte GA-P35-S3G, попавшая к нам на тестирование. Она также имела OEM-комплектацию. Для розницы комплект поставки куда скромнее, чем в GA-P35C-DS3R и содержит лишь необходимое для сборки системы:
- Документация:
- User`s Manual
- Hardware Installation Guidebook
- Boxed Intel Processor Installation Instructions
- Шлейфы и переходники:
- 4 кабеля SATA
- Шлейф IDE
- Шлейф Floppy
- Дополнительно:
- I/O Shield
- Диски:
- Диск с драйверами
Осматриваем плату
Поддержка процессоров платой GA-P35-S3G ничем не отличается от аналогичных продуктов и сводится к возможности установить современные процессоры Intel с разъёмом LGA775, рассчитанные на шину FSB от 800 МГц (кроме 0,13-мк Pentium 4 EE). В качестве памяти могут использоваться модули DDR2-667/800/1066, которые для обеспечения двухканального режима вставляются в разъёмы одинакового цвета.
Gigabyte GA-P35-S3G
|
Дизайн платы имеет некоторые сходства с MSI P35 Neo, одного из первых рассмотренных нами продуктов на базе Intel P35. Как и в доступном решении от MSI, на GA-P35-S3G расположение слотов DIMM несимметрично, но, в отличие от конкурента, они находятся дальше от графического интерфейса, что позволяет производить замену памяти без демонтажа видеокарты. Место для разъёма IDE инженеры компании выбрали не самое удачное – между DIMM-слотами и 24-пиновым разъёмом питания, и уложить кабель, подключающий привод к материнской плате, аккуратно не выйдет.
 |
Разъёмы DIMM, IDE, ATX 24-pin
|
Также непонятно, зачем надо было располагать разъём FDD на нижнем краю платы. Несмотря на постепенный отказ от использования дискет как источника переноса данных, все же флоппи-дисководы используются, а протянутый вдоль системы кабель явно не лучшим образом скажется на продвижении потоков воздуха. Тем более, плата обладает своей уникальной особенностью, а именно 5 слотами PCI – крайне редкое явление после перехода на шину PCI Express, подобно возможности когда-то встретить ISA на продуктах, основанных на чипсете i865P. Такое количество разъёмов устаревающего интерфейса рассчитано в первую очередь на специфическое оборудование, например, RAID-контроллеры, для которых драйверы поставляются именно на дискетах. Кроме пяти PCI на плате также присутствуют PCI-E x16 и PCI-E x1, чего, учитывая направленность GA-P35-S3G, хватит с головой.
 |

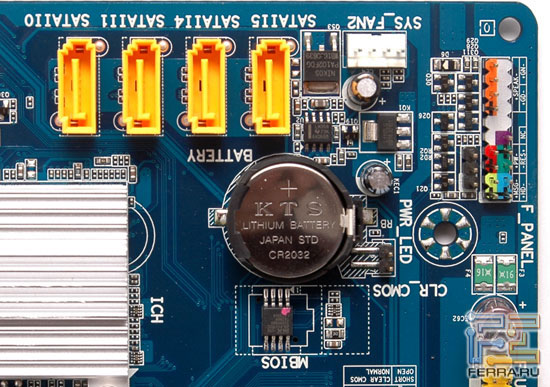

Разъёмы SATA, FrontPanel, джампер Clear CMOS
|
В расположении других элементов нареканий нет, все разъёмы и коннекторы размещены по краям платы. Четыре разъёма интерфейса SATA, реализованного посредством южного моста, привычного одинарного вида, никакого разделения по парам, как это бывает в более дорогих продуктах Gigabyte.
 |

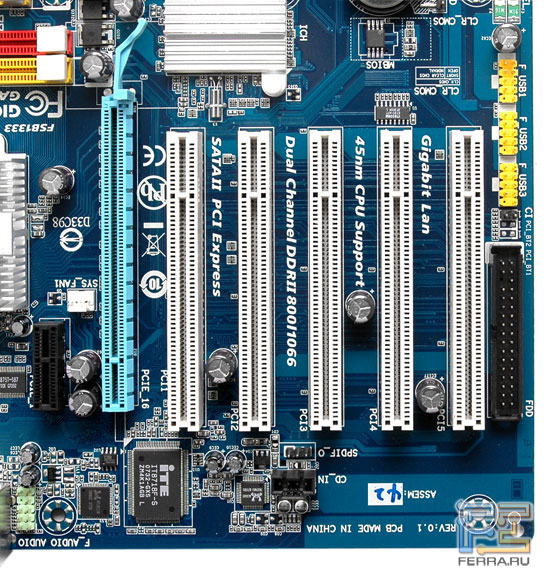

Слоты расширения, разъём FDD
|
На задней панели GA-P35-S3G пользователю доступны два PS/2, архаичные COM- и LPT-порты, шесть USB, сетевой разъём и всего три мини-джека для подключения звукового оборудования. На плате также доступно ещё три гребенки с шестью портами USB 2.0, интерфейс FireWire, увы, не предусмотрен.
 |

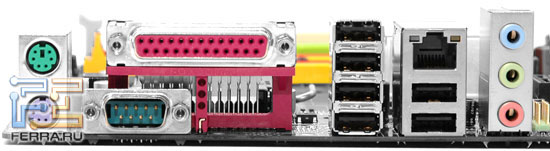

Задняя панель Gigabyte GA-P35-S3G
|
Гигабитный сетевой контроллер представляет собой известный нам чип Realtek 8111B, звуковая составляющая – 6.1-канальный аудиокодек Realtek ALC662.
Несмотря на поддержку материнской платой процессоров Core 2 Quad, предельно разогнать четырехъядерник не выйдет из-за реализованной 3-фазной схемы питания, чего явно недостаточно. Ещё один минус – 4-контактный разъём дополнительного питания ATX12V. Конденсаторы в подсистеме питания твердотельные, во всех остальных цепях – обычные электролитические. Все дроссели установлены на плате закрытого типа – хоть в чем-то имеется положительный момент.
 |

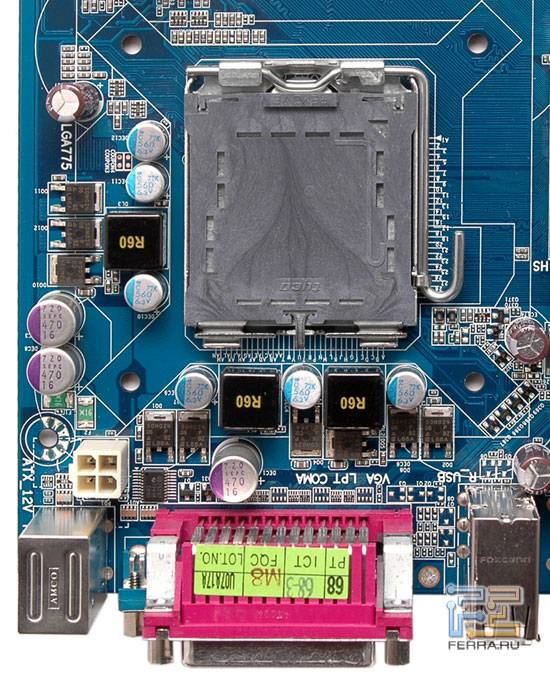

Подсистема питания процессора
|
Ещё один сдерживающий фактор для серьёзного разгона представлен небольшими радиаторами, охлаждающими микросхемы чипсета. Если же использовать плату при номинальном режиме работы, то установленного охлаждения более чем достаточно, в противном случае придется позаботиться об активном охлаждении северного моста, благо разъёмов для подключения вентиляторов 4 шт.
BIOS
Возможности по тонкой настройке системы рассматриваемых нами плат скромными не назовешь: тут и увеличение частоты FSB до запредельных 700 МГц, и поднятие напряжения на памяти до +0,7 В, дающие при использовании DDR2 итоговых 2,5 В, а также поднятие напряжения на чипсете до +0,3 В. На плате Gigabyte GA-P35C-DS3R напряжение питания на процессоре можно увеличить до 2 В, на GA-P35-S3G – максимум 1,6 В, что достойно для 45-нм CPU, но в некоторых случаях мало для остальных. Хотя, учитывая возможности платы, этот недостаток серьёзным не назовешь. Достаточное количество таймингов позволит настроить подсистему памяти, а наличие автоматического разгона в GA-P35C-DS3R не оставит равнодушным начинающих оверклокеров. Необъяснимое желание производителя спрятать настройки таймингов присутствуют и в этих моделях, так что для их активации необходимо нажимать в главном меню BIOS Setup комбинацию Ctrl+F1.
Модель |
Gigabyte GA-P35C-DS3R |
Gigabyte GA-P35-S3G |
BIOS |
||
Тип BIOS |
AWARD |
AWARD |
Возможность старта материнской платы при повреждении BIOS |
- |
- |
Мониторинг и управление системами охлаждения |
||
Количество контролируемых линий питания |
4 |
4 |
Количество контролируемых линий системы охлаждения (температура) |
2 |
1 |
Количество контролируемых линий системы охлаждения (обороты кулеров) |
4 |
4 |
Система зависимости оборотов кулеров от температуры |
+ |
- |
Возможность выключения системы при перегреве |
- |
- |
Сигнализация при перегреве |
+ |
+ |
Сигнализация при отказе кулеров |
+ |
- |
Дополнительно |
- |
- |
Возможности разгона |
||
Изменение множителя процессора (функционирует ли реально) |
Есть, функционирует только на процессорах с разблокированным множителем. |
Есть, функционирует только на процессорах с разблокированным множителем. |
Изменение Частот (указывается, в каких пределах и с каким шагом) |
||
Фронтальная шина |
От 100 МГц до 700 МГц с шагом в 1 МГц |
От 100 МГц до 700 МГц с шагом в 1 МГц |
Частоты шин |
PCI Express - от 90 МГц до 150 МГц с шагом в 1 МГц |
PCI Express - от 90 МГц до 150 МГц с шагом в 1 МГц |
Частота памяти |
Управляется коэффициентом умножения частоты FSB (2.00, 2.40, 3.33, 2.50, 3.00, 3.20, 4.0+) |
Управляется коэффициентом умножения частоты FSB (2.00, 2.40, 3.33, 4.00~, 2.50, 3.00, 3.20, 4.0+) |
Изменение уровней питания (указывается, в каких пределах и с каким шагом) |
||
На центральный процессор |
От 0,51250 В до 2,00000 В с шагом в 0,00625 В |
От 0,50000 В до 1,60000 В с шагом в 0,00625 В |
На шину FSB, PCI-Express или другие |
PCE-E: +0,1 В, +0,2 В, +0,3 В |
FSB OV: +0,1 В, +0,2 В, +0,3 В |
На модули памяти |
От +0,1 В до +0,7 В с шагом в 0,1 В |
От +0,1 В до +0,7 В с шагом в 0,1 В |
На NorthBridge (северный мост) |
От +0,1 В до +0,3 В с шагом в 0,1 В |
От +0,1 В до +0,3 В с шагом в 0,1 В |
Количество изменяемых временных задержек памяти |
11 |
11 |
Перечисление изменяемых временных задержек памяти |
CAS, RAS to CAS, RAS, tRAS, tRRD, Rank Write To READ, Write To Precharge, Refresh to ACT, Read to Precharge, tREAD Value, tREAD Phase. |
CAS, RAS to CAS, RAS, tRAS, tRRD, Rank Write To READ, Write To Precharge, Refresh to ACT, Read to Precharge, tREAD Value, tREAD Phase. |
Возможность динамического разгона |
Есть C.I.A. 5 уровней |
- |
Тестирование
Тестовый стенд имел следующую конфигурацию.
- Процессор:
- Intel Core 2 Quad Q6600 (2,4 ГГц)
- Оперативная память:
- 2х512 MB DDR2-667 Kingston KVR667D2N5K2
- Видеокарта:
- ATI Radeon X1800XTX 256 MB PCI-Express
- Жёсткий диск:
- Hitachi Deskstar 7K80 HDS7280 (80 GB 7200 rpm SATA II)
- Блок питания:
- FSP 700 Вт (FX700-GLN)
С методикой тестирования можно познакомиться в этом материале.
Синтетика
 |
PCMark'05 общий счет
|
 |
3DMark'06 общий счет
|
Игровые тесты
 |
Serious Sam: The Second Encounter
|
 |
Doom 3
|
 |
Half-Life 2
|
Как в синтетических, так и в игровых приложениях Gigabyte GA-P35C-DS3R оказалась впереди, причем со значительным отрывом. Возможно, поражение GA-P35-S3G кроется в недоработке микрокода BIOS и со временем ситуация будет исправлена.
Вывод
Как производитель системных плат компания Gigabyte поражает своим ассортиментом моделей, чего не наблюдается у большинства игроков настольного сегмента. В таком обилии продукции каждый сможет выбрать себе плату, имеющую необходимые характеристики и возможности. Например, сегодняшние гости оказались достаточно интересными экземплярами, обладающими уникальными особенностями для такой категории «железа».
| Так, плата Gigabyte GA-P35C-DS3R с более-менее продуманным дизайном PCB позволяет использовать как память стандарта DDR2, так и прогрессивную DDR3, благодаря чему возможно произвести модернизацию подсистемы памяти, не прибегая к значительным материальным затратам. Добавив сюда широчайшие возможности по разгону, наличие 6-фазной схемы питания процессора и неплохое охлаждение, мы имеем почти идеальный и недорогой продукт с превосходным потенциалом. |  |
Системная плата GA-P35-S3G хоть и имеет такие же возможности по настройке системы, как и старшая модель, но она вряд ли станет выбором оверклокера ввиду слабого модуля VRM и недостаточного охлаждения. Ее особенность заключается в пяти слотах PCI вместо обычных трех. Такое количество разъёмов старого интерфейса будет востребовано пользователями RAID-контроллеров, плат видеонаблюдения и т.п., ведь не каждый захочет менять парк имеющегося оборудования, а GA-P35-S3G запросто продлит им жизнь.
