Недавно мы рассматривали материнскую плату на базе чипсета AMD 780G, сочетающую в себе высокую функциональность и умеренную цену. В данном обзоре мы пристально взглянем на плату на базе системной логики AMD 740G. Самый простой чипсет из новой серии, рассчитанной под поколение процессоров Phenom. Вроде бы, простая офисная «лошадка» с интегрированной видеокартой, однако, и на базе такого чипсета есть интересные и функциональные материнские платы. Именно с такой моделью мы вас и познакомим.
AMD 740G должен был заменить AMD 690G, следовательно, изначально был рассчитан лишь на бюджетный рынок офисных компьютеров и простеньких мультимедиацентров. Не смотря на заявленную поддержку процессоров Phenom, поддерживается лишь HT 1.1а с частотой до 1000 МГц (2000 MT/s). Физически поддерживается лишь один слот PCI-E x16. Чипсет работает с памятью DDR2 частотой вплоть до 1066 МГц.
Интегрированное графическое ядро ATI Radeon 2100 состоит из 4 пиксельных блоков, 2 вершинных и 4 текстурных блоков. Поддерживается DirectX 9.0c, что обеспечивает полноценную работу интерфейса Windows Vista Aero. Вывод изображения осуществляется через интерфейсы VGA и DVI. Есть поддержка и HDMI с выводом кодированного HDCP видеоконтента, но конкретная реализация его как обычно ложится на совесть отдельных производителей. Так же поддерживается фирменная технология аппаратного ускорения видео ATI Avivo.
Значительным преимуществом плат на базе AMD 740G, относительно предшественников на AMD 690G, является комплектация новым южным мостом SB700 (как и у старших моделей на базе AMD 780/790). Это обеспечивает поддержку до 6 портов SATA-II (с возможностью организации RAID в режимах 0, 1 и 1+0), а так же поддержку до 12 портов USB 2.0.
AMD 740G выполнен по нормам 55-нм техпроцесса, так что его тепловыделение и энергопотребление очень мало, что очень актуально для компактных HTPC.
Мы рассмотрим и протестируем материнскую плату производства компании Biostar – A740G M2+. Сравним эту модель с недавно рассмотренной нами AsRock ALiveXFire-eSATA2.
Характеристики платы
Производитель |
Biostar |
Модель |
A740G M2+ |
Поддержка процессоров |
|
Модификация разъема для процессора (Socket) |
AM2/AM2+ |
Поддерживаемые модели процессоров |
AMD Athlon FX/64/X2, Sempron, Phenom X3/X4 |
Чипсет |
AMD 740G |
Максимальная частота шины HyperTransport (HT), МГц |
2000 МТ/c |
Поддерживаемая память |
|
Тип памяти |
DDR2 |
Диапазон частот памяти, МГц |
1066/800/667/533 |
Количество слотов памяти |
4 |
Поддержка двухканального режима работы (в случае установки двух модулей) |
+ |
Минимальное количество модулей для старта |
1 |
Максимальный объём модулей, ГБ |
2 |
Максимальный объем поддерживаемой памяти, ГБ |
16 |
Поддержка регистровых модулей памяти (Registered) |
– |
Поддержка модулей памяти с контролем чётности (ECC) |
+ |
Чипсет |
|
Модификация чипсета |
AMD 740G |
Чип северного моста (номинал) |
740G |
Чип южного моста (номинал) |
SB700 |
Поддерживаемые слоты расширения |
|
Общее количество |
4 |
PCI-Express x16 |
1 |
PCI-Express x8 |
– |
PCI-Express x4 |
– |
PCI-Express x1 |
1 |
PCI |
2 |
Порты ввода вывода |
|
USB |
10 = (4x на панели + 6х на плате) |
Версия USB |
2.0 |
COM порты |
1х на плате |
LPT порты |
1х на плате |
PS\2 порты |
2х на панели |
FireWire (IEEE 1394) порты |
– |
Game порт (MIDI) |
– |
Дисковые контроллеры |
|
Наличие контроллера дисководов |
+ |
Количество HDD контроллеров |
1 |
Первый контроллер |
SB700 |
Количество линий UDMA 133 на первом контроллере |
1 |
Количество линий SATA на первом контроллере |
6 |
Возможность формирования RAID массивов на уровне BIOS на втором контроллере |
+ |
Уровни RAID |
0, 1, 10 |
Встроенная звуковая система |
|
Наличие |
+ |
Базируется на чипе |
Realtek ALC662 |
Количество выходных каналов |
6 (5.1) |
Наличие микрофонного входа |
+ |
Наличие линейного входа |
+ |
Наличие цифрового коаксиального выхода |
На плате |
Наличие цифрового коаксиального входа |
– |
Наличие цифрового оптического выхода |
– |
Наличие цифрового оптического входа |
– |
Количество разъёмов MiniJack на фронтальной панели |
3 |
Наличие разъёма на плате для подключения СD-ROM (CD_IN) |
+ |
Наличие разъёма на плате для подключения дополнительных устройств (AUX_IN) |
+ |
Наличие разъемов на плате для подключения фронтальной панели |
+ |
Питание материнской платы |
|
Основной разъём ATX |
ATX 24-pin |
Дополнительный разъем на 4/6/8 контактов |
+\ – \ – |
Разъем дополнительного питания типа Molex |
– |
Сложность блока стабилизации питания процессора |
Низкая (3-фазная схема питания) |
Система охлаждения |
|
Количество выходов под кулеры |
2 |
Тип выходов под кулеры |
1х четырёхконтактный |
Охлаждение северного моста |
Пассивное |
Охлаждение южного моста |
Пассивное |
Охлаждение модулей стабилизатора напряжений |
– |
Сетевые адаптеры |
|
Сетевой адаптер 1 |
Ethernet 10\100 Mb/s |
Чип |
Realtek RTL8101E |
Возможность включения компьютера по сети (Wake On Lan) |
+ |
Комплект поставки
Плата поставляется в небольшой коробке без яркого и броского оформления. На лицевой стороне присутствует лишь рисунок из геометрических фигур и набор логотипов, дающих понять, какие технологии поддерживаются данной платой.
 |
Упаковка
|

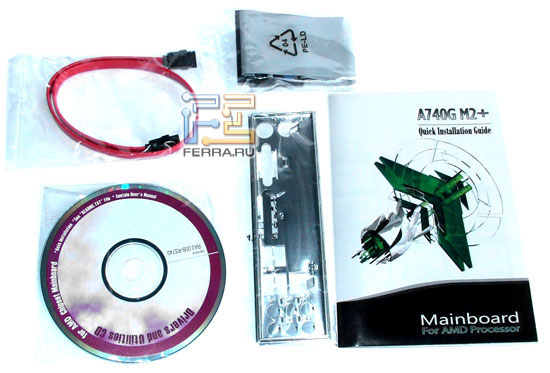

Комплектация скудновата, присутствуют лишь минимальный набор самых необходимых кабелей, без которых не собрать готовый ПК:
- Документация:
- Quick Installation Guide
- Шлейфы и переходники:
- Кабелей SATA
- Шлейф IDE
- Шлейф Floppy
- Дополнительно:
- I/O Shield
- Диски:
- DVD-диск с драйверами и дополнительным ПО
 |
Комплект поставки
|
