Набор логики AMD 990FX + SB950. Обзор материнcкой платы ASUS Crosshair V Formula

10.08.2011 Артём Семенков, info@ferra.ru

Анонс процессоров на микроархитектуре Bulldozer до сих пор не состоялся, но это не мешает компании готовить почву для запуска новых чипов. Компания представила обновленную линейку наборов системной логики, в которую входят три модели: 990FX, 990X и 970.

Набор логики AMD 990FX + SB950

Наборы логики AMD 990FX, 990X и 970 имеют полную совместимость с процессорами AMD Zambezi и предназначены для построения материнских плат с Socket AM3+. Новый сокет имеет ряд конструктивных особенностей. Во-первых, разъем получил новый черный цвет и новую форму крепежной рамки для системы охлаждения. Во-вторых, диаметр отверстий для ножек процессора стал больше: 0,51 мм против 0,45 мм у Socket AM3.

По предварительной информации, процессоры Zambezi будут работать на материнских платах Socket AM3, однако ряд функций, таких как Turbo Core 2.0 и показания со встроенного термодатчика, могут быть недоступны на платах прошлого поколения.

В наборе логики 990FX используется такой же чип, как и в 890FX. Соответственно имеются все те же особенности, что и у предшественника:

Оба чипа выпускаются с использованием 65-нм техпроцесса
Благодаря 42-м линиям PCI Express 2.0 чипсеты AMD 990FX и AMD 890FX могут похвастаться широкой поддержкой конфигураций с несколькими видеокартами. Здесь стоит отметить, что у AMD 990FX появилась официальная поддержка систем NVIDIA SLI, тогда как ее предшественник 890FX мог работать с несколькими видеокартами в режиме SLI только с использованием модифицированных драйверов, т.е. официальной поддержки NVIDIA SLI у AMD 890FX нет.

Рассматриваемые наборы логики внутри серии имеют ряд отличий. Так, количество линий PCI Express 2.0 у AMD 970 меньшее, чем у флагмана 990FX: 22 против 42. Также AMD 970 лишен официальной поддержки конфигураций с несколькими видеокартами. Однако, это лишь официально, а на практике очевидно, что на рынке будут присутствовать материнские платы на AMD 970, в которых будет поддержка технологии CrossFire. Пример тому ASRock 970 Extreme4, в основу которой лег вышеупомянутый набор системной логики — данная материнская плата поддерживает как CrossFire, так и SLI.

Чипсеты AMD 990FX, 990X и 970 являются двухчиповыми решениями и комплектуются южным мостом SB950. Северный и южный мосты, как и в случае с AMD 890FX, соединены посредством шины Alink Express III.

AMD, к сожалению, так и не реализовала поддержку USB 3.0. В целом, возможности южного моста остались на прежнем уровне.

Решение AMD 990FX + SB950 не предлагает какого-либо функционального прорыва — это все тот же AMD 890FX. Официальная поддержка NVIDIA SLI? Назвать ее «прорывом» сложно, ведь хоть и неофициально, но AMD 890FX поддерживал SLI-конфигурации. Использование модицифицированных драйверов никогда не доставляло серьезных проблем энтузиастам и продвинутым пользователям.

Таким образом, покупка материнкой платы на AMD 990FX вместо уже имеющейся 890FX оправдана исключительно с точки зрения использования данного набора системной логики с новым поколением процессоров AMD Zambezi, чтобы в полной мере раскрыть потенциал процессоров, получив доступ к Turbo Core 2.0, встроенному термодатчику и прочим возможностям.

Материнская плата ASUS Crosshair V Formula

Несмотря на отсутствие на рынке процессоров Zambezi, большинство вендоров представили свои продукты на AMD 990FX, 990X и 970 широкой общественности. Не обошел стороной новые продукты и известный тайваньский производитель. Компания ASUS представила обширный модельный ряд своих материнских плат, об одной из которых мы сегодня и поговорим.

Название	ASUS Crosshair V Formula
Процессорный разъем, кол-во фаз питания ЦП.	Socket AM3+
Чипсет	AMD 990FX + SB950
Поддерживаемая память	Двухканальная. 4 разъёма, до 32 ГБ памяти, поддерживается DDR3 1066/1333/1600/1800(OC)/2000(OC)/2133(OC) МГц
Разъемы для карт расширения	3 x PCIe 2.0 x16 (16+16+0, 16+8+8) 2 x PCIe 2.0 x16@x4 1 x PCI
Задняя панель	1 x PS/2 8 x USB 2.0/1.1 1 x eSATA 6 Гбит/с 4 x USB 3.0 1 x RJ45 LAN 6 аудио разъемов оптический разъем S/PDIF
Внутренние разъемы ввода/вывода. Системные кнопки.	24-контактный ATX 8-pin разъем питания ATX 12В 7 x SATA 6 Гб/с 4 x USB 2.0/1.1 2 x USB 3.0/2.0 1 х COM 3 x USB 2.0/1.1 8 разъемов для подключения вентиляторов разъем для передней аудиопанели (аудиовыход, аудиовход) разъем для передней панели (Кнопки Power и Reset; индикаторы питания и работы HDD) 1 x S/PDIF Out
Используемые контроллеры	Звук — Realtek ALC889 (10-канальный (7.1+2) HDA-кодек) Сеть — 1 х Intel 82583 Gigabit Fast Ethernet USB 3.0 — 3 x ASMedia 1403 SATA Raid — SB950 + ASMedia 1061 eSATA — ASMedia 1061
Форм-фактор, размер	ATX, 305мм x 244мм

Упаковка и комплектация

Материнская плата ASUS Crosshair V Formula поставляется в красочной коробке, надписи на которой говорят, что перед нами продукт серии Republic Of Gamers, разработанный специально для геймеров. Оформление и упаковка производят хорошее впечатление, не возникает ни капли сомнения, что перед нами дорогостоящий качественный продукт, который ориентирован на самых требовательных пользователей и компьютерных энтузиастов.

Упаковка материнской платы ASUS Crosshair V Formula

Комплект поставки, как и подобает Hi-End продуктам, обширен: заглушка на заднюю панель с приятной индикацией портов и разъемов, шесть кабелей SATA с изогнутым под 90 градусов коннекторами, набор коннекторов Q-connectors для удобства подключения, три температурных датчика, мостик 3-way SLI, мостик SLI, мостик CrossFireX, кабель ROG Connect; двенадцать наклеек-ярлыков для обозначения кабелей SATA, фирменная наклейка Republic Of Gamers, несколько брошюр, инструкция по эксплуатации, а также диск с драйверами и фирменным программным обеспечением.

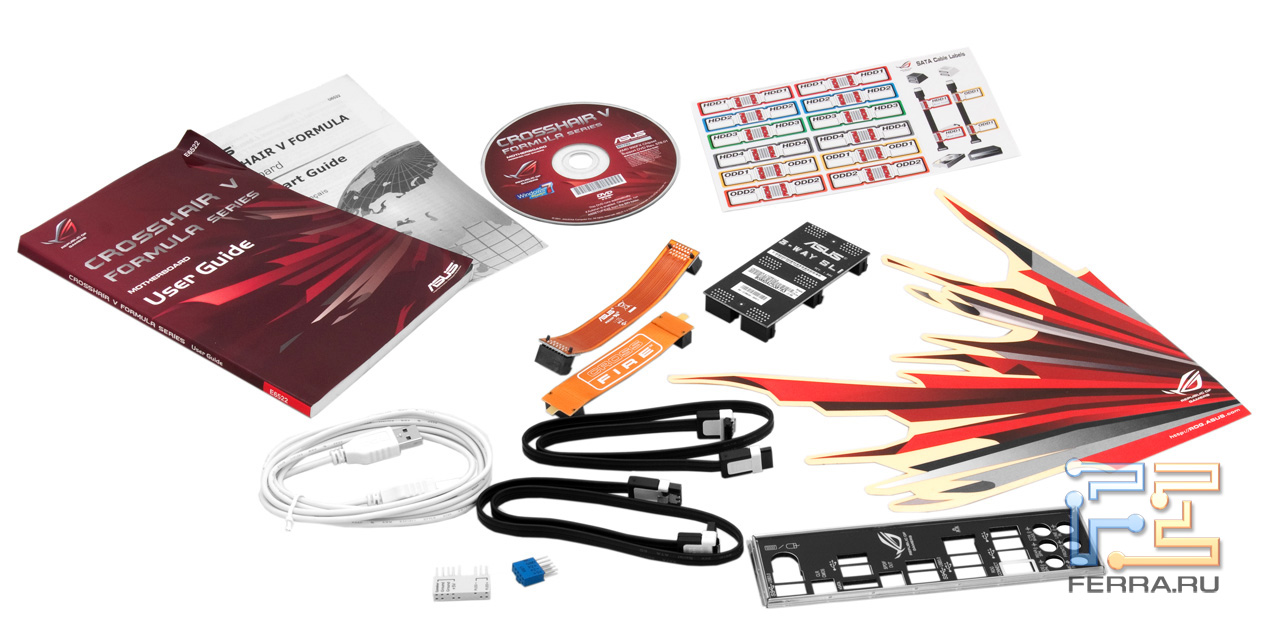

Комплект поставки материнской платы ASUS Crosshair V Formula

Такая комплектация не может не радовать. ASUS подошла к этому вопросу грамотно, положив в коробку с Crosshair V Formula все необходимое в полной мере и дополнив это аксессуарами для оверклокеров, а также приятными мелочами типа Q-connectors, наклеек-ярлыков для обозначения кабелей SATA и прочим.
