Обзор топовой материнской платы ASUS Rampage IV Extreme

Иван Конев, info@ferra.ru
Вернуться
ASUS Rampage IV Extreme
Многие энтузиасты откладывали время обновления своих систем, и ждали выхода платформы LGA2011 в свет. По принципу «топовому процессору — топовую материнскую плату» ждали и материнские платы верхнего ценового диапазона, об одной из которых и пойдёт речь в сегодняшней статье.

Продукты ASUS серии ROG (Republic of Gamers) ещё с появлением самого первого представителя — Rampage Extreme во времена популярности платформы LGA775 стали привлекать к себе внимание энтузиастов и оверклокеров, в первую очередь способностями к максимальному раскрытию потенциала используемых комплектующих. С тех пор сменилось уже несколько платформ, но неизменным осталось одно — серия ROG по-прежнему на вершине. В этой статье речь пойдёт о топовом представителе материнских плат ASUS на наборе системной логики Intel X79 — Rampage IV Extreme.

Технические характеристики

Поддерживаемые процессоры

Intel Core i7 в исполнении Socket LGA2011

Системная шина, частота

DMI, 5000 МГц

Системная логика

Intel X79

Поддерживаемая оперативная память

8x 240-pin DDR3, четырёхканальный режим, до 64 Гбайт при частоте 1066 / 1333 / 1600 / 1866 / 2133 (разгон) / 2400 (разгон) МГц

Слоты расширения

  • 2xPCIe X16 Gen3
  • 3xPCIe X8 Gen3
  • 1xPCIe X1 Gen2

Поддержка Multi-GPU

SLI и CrossFireX в конфигурациях до четырёх видеокарт

Поддержка SATA/RAID

Intel X79:

  • 2x SATA3 (6 Гбит/с), 4x SATA2 (3 Гбит/с)
  • Raid 0, 1, 5, 10

ASMedia ASM1061:

  • 2x SATA3 (6 Гбит/с)

Поддержка eSATA

ASMedia ASM1061:

  • 2x eSATA3 (6 Гбит/с)

Поддержка FDD/IDE

Нет

Сеть

Intel 82579V Gigabit Ethernet

Аудио

Realtek ALC898 — 8-канальный HD аудиокодек

USB 2.0

12x USB 2.0 (Intel X79)

USB 3.0

8x USB 3.0 (4x ASMedia- ASM1042)

IEEE-1394

Нет

Системный мониторинг

Nuvoton NCT6776F

Питание материнской платы

ATX 24-pin, 8-pin ATX 12V, 4-pin ATX 12V, 6-pin PCIe

Разъемы задней панели

  • 1x PS/2 порт для клавиатуры/мыши
  • 1x Кнопка Clear CMOS
  • 1x Кнопка ROG Connect
  • 1x Bluetooth модуль
  • 8x USB 2.0
  • 4x USB 3.0
  • 2x eSATA
  • 1x LAN
  • 1x Оптический S/PDIF
  • 5x 3.5-мм mini-jack

Фирменные технологии разгона

ROG OC Key:

  • OSD TweakIt
  • OSD Monitor

ROG Connect:

  • RC Diagram
  • RC Remote
  • RC Poster

GPU TweakIt

ROG iDirect

Extreme Engine Digi+ II:

  • 8 -phase CPU power design
  • 3 -phase VCCSA power design
  • 2 + 2 phase DRAM power design

ROG Extreme OC kit:

  • Subzero Sense
  • VGA Hotwire
  • Slow Mode
  • LN2 Mode
  • PCIe x16 Lane Switch
  • Q Reset
  • EZ Plug

ProbeIt

UEFI BIOS features:

  • ROG BIOS Wallpaper
  • GPU.DIMM Post

iROG

Extreme Tweaker

Loadline Calibration

BIOS Flashback

USB BIOS Flashback

Overclocking Protection:

  • COP EX (Component Overheat Protection — EX)
  • Voltiminder LED II
  • ASUS C.P.R.(CPU Parameter Recall)

Другие фирменные технологии

ASUS EPU:

  • EPU

CPU Level Up

ASUS Exclusive Features :

  • MemOK!
  • Onboard Button: Power/Reset/Clr CMOS (at back IO)

ASUS Quiet Thermal Solution:

  • ASUS Q-Fan Plus
  • ASUS Fan Xpert

ASUS EZ DIY:

  • ASUS O.C. Profile
  • ASUS CrashFree BIOS 3
  • ASUS EZ Flash 2
  • ASUS MyLogo 2

ASUS Q-Design:

  • ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
  • ASUS Q-Slot
  • ASUS Q-DIMM
  • ASUS Q-Connector

Размеры, мм

305 x 272

Форм-фактор

EATX

Упаковка и комплектация

Лицевая сторона упаковки ASUS Rampage IV Extreme
Лицевая сторона упаковки ASUS Rampage IV Extreme

Как и подобает дорогим материнским платам, поставляется ASUS Rampage IV Extreme в картонной коробке больших размеров, а цветовое оформление соответствует другим материнским платам линейки ROG — преобладают тёмно-красные тона. Большую часть лицевой стороны коробки занимает надпись с названием материнской платы, а вся основная информация о продукте находится с обратной стороны коробки.

Обратная сторона упаковки ASUS Rampage IV Extreme
Обратная сторона упаковки ASUS Rampage IV Extreme

Из указанной информации можно узнать о конфигурации слотов расширения, о портах на задней панели, а также о некоторых уникальных возможностях платы, которым в статье ещё будет уделено внимание.

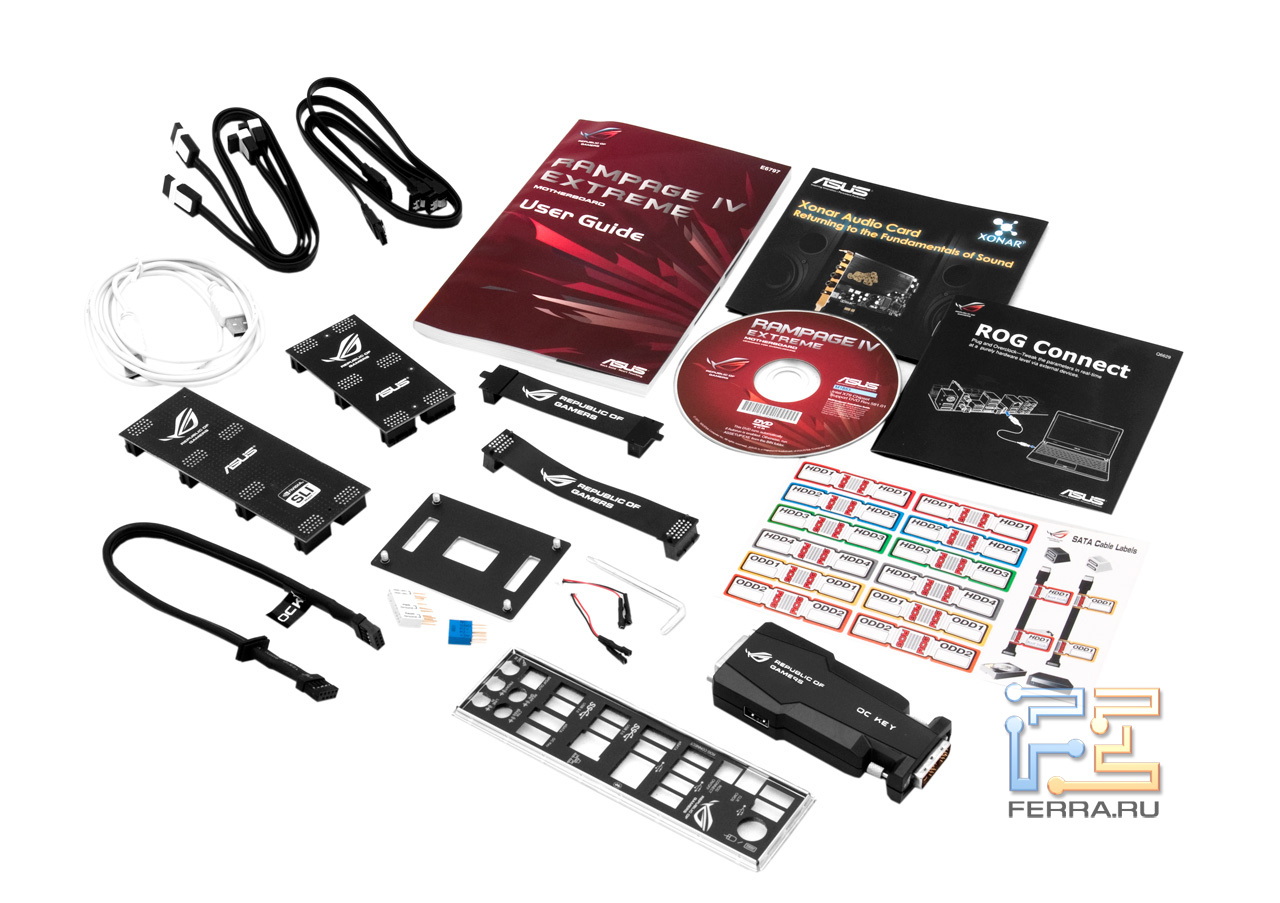

Комплект поставки ASUS Rampage IV Extreme
Комплект поставки ASUS Rampage IV Extreme

В комплект поставки входит:

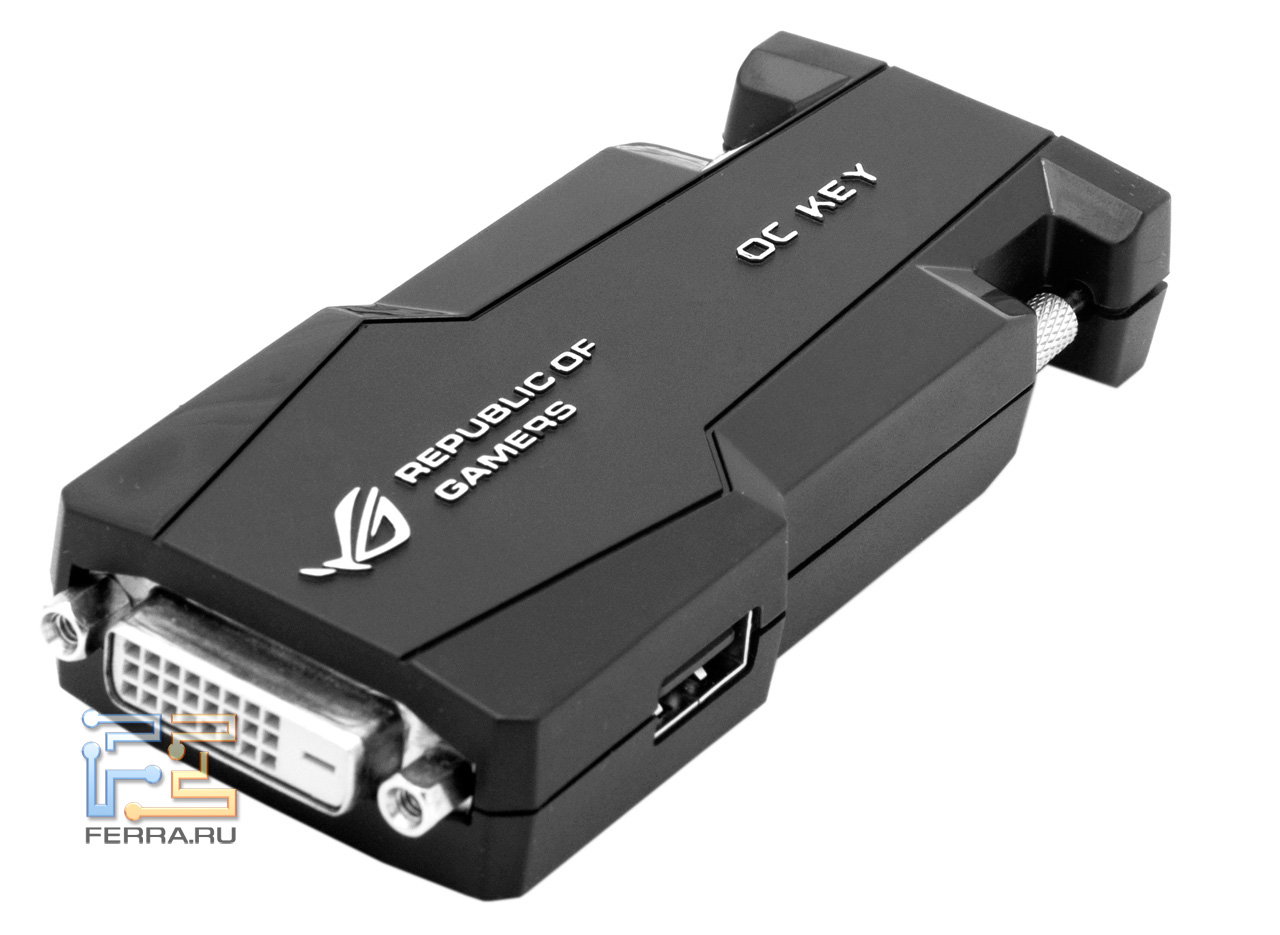

Многое из комплекта поставки привычно для большинства пользователей, но есть и уникальные вещи, присущие только Rampage IV Extreme. К таким бонусам можно отнести переходник X-Socket, а также модуль OC KEY.

Дизайн и особенности платы

Лицевая сторона материнской платы ASUS Rampage IV Extreme
Лицевая сторона материнской платы ASUS Rampage IV Extreme

Первое впечатление при взгляде на Rampage IV Extreme неоднозначное: создаётся впечатление, что это скорее серверный продукт, нежели предназначенная для домашних систем материнская плата. Сразу бросается в глаза система охлаждения, состоящая из четырёх радиаторов, соединенных тепловыми трубками, которые окутывают почти всю плату; при этом охлаждение ещё и активное, используется вентилятор немалых размеров.

Несмотря на то, что материнская плата крупнее множества конкурентов, и выполнена в форм-факторе EATX (305x272 мм), свободного места на ней практически нет, плотность компоновки элементов находится на очень высоком уровне. Отчасти это особенность большинства LGA2011 материнских плат, у которых в связи с поддержкой четырёхканальной памяти слоты памяти разнесены с двух сторон от процессорного разъёма.

К слову, о слотах оперативной памяти. Под DDR3 память распаяно восемь слотов, которые оборудованы защёлками только сверху. С учётом того, что снизу совсем близок PCI-E , такое решение выглядит оправданным, ибо позволяет сохранить доступ к памяти при установленном графическом адаптере. Производителем заявлены режимы работы DDR3 1066 / 1333 / 1600 / 1866 / 2133 (разгон) / 2400 (разгон), максимальный поддерживаемый объём памяти составляет 64 Гбайта, что говорит о поддержке платой модулей в 8 Гбайт.

Нумерация слотов следующая (слева направо):

DIMM A1 — DIMM A2 — DIMM B1 — DIMM B2 — DIMM D2 — DIMM D1 — DIMM C2 — DIMM C1

При использовании одной планки памяти рекомендуется установить её в слот DIMM D1, при использовании двух — в слоты DIMM B1 и DIMM D1, четырёх — DIMM A1, DIMM B1, DIMM C1 и DIMM D1. Также никто не запрещает заполнить все восемь слотов оперативной памяти.

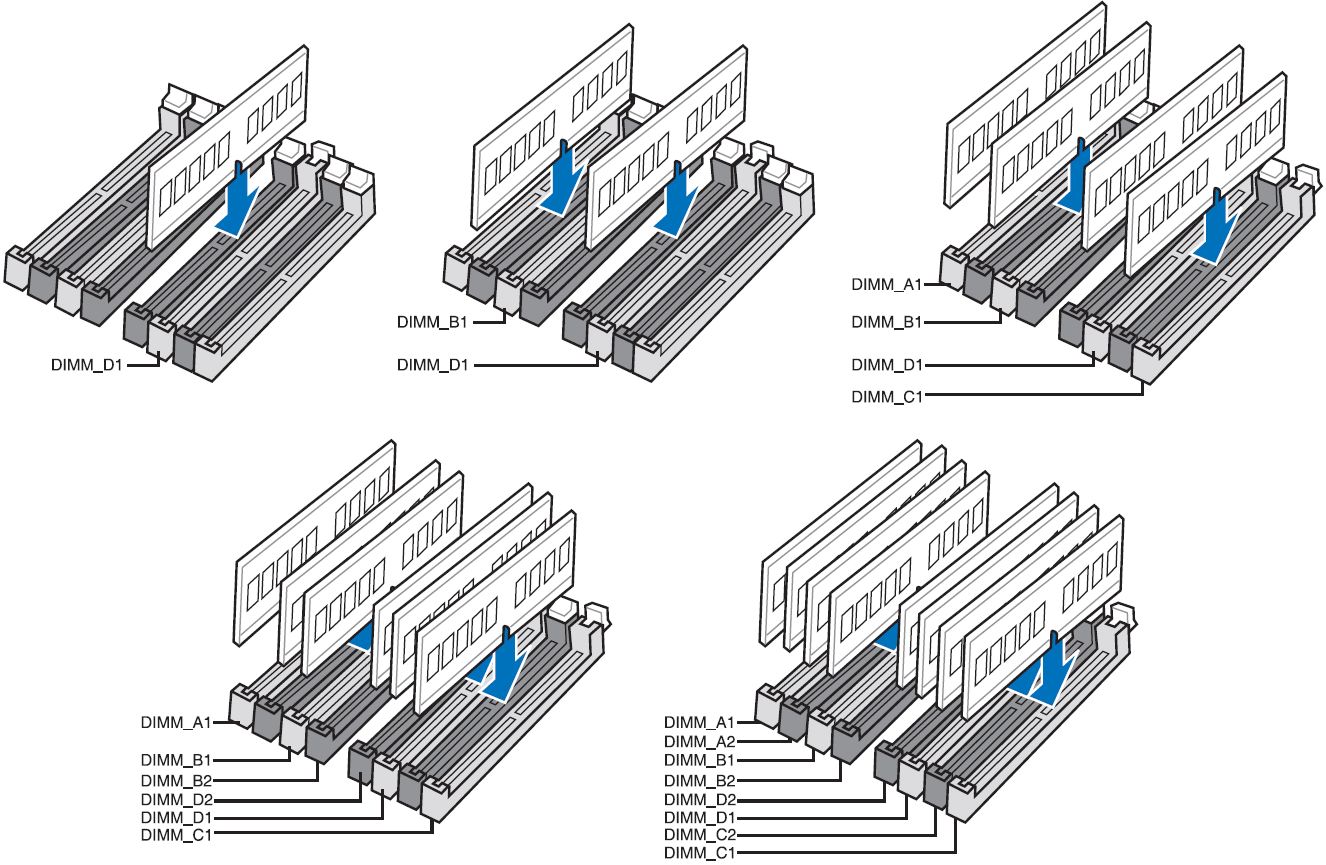

Рекомендуемая конфигурация модулей оперативной памяти
Рекомендуемая конфигурация модулей оперативной памяти

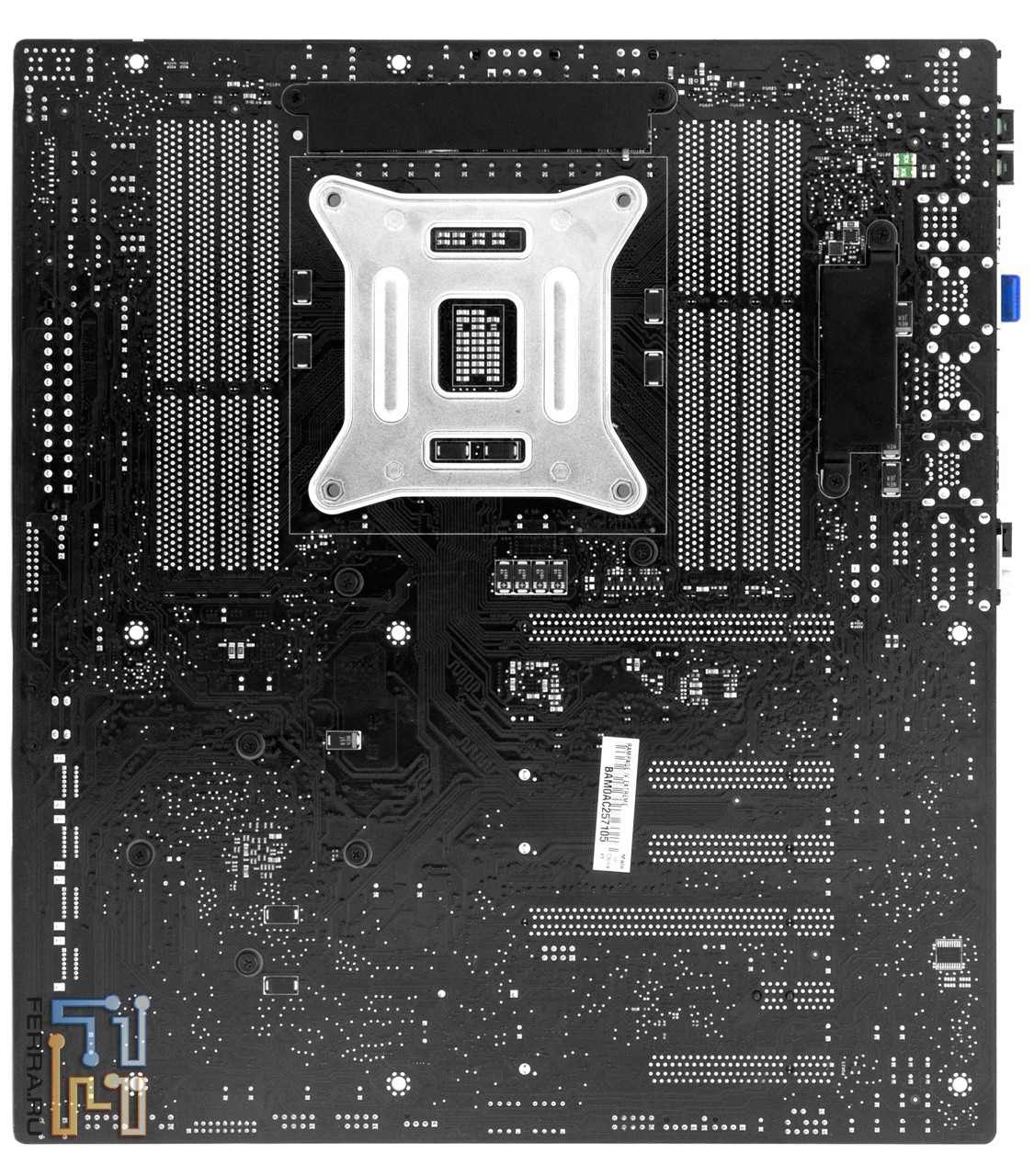

Обратная сторона материнской платы ASUS Rampage IV Extreme
Обратная сторона материнской платы ASUS Rampage IV Extreme

Если рассматривать сверху вниз, то конфигурация слотов расширения следующая:

Конфигурация подразумевает наличие всего шести слотов расширения, при этом большинство слотов — полноразмерные PCI-E. Все полноразмерные слоты поддерживают стандарт PCI-E 3.0, слот X1 соответствует стандарту PCI-E 2.0. Материнской платой поддерживаются SLI и CrossFireX конфигурации вплоть до четырёх графических адаптеров. Верхний PCI-E всегда работает в режиме X16, если же говорить о втором X16 слоте, то он «делится линиями» с одним из X8 слотов, и в конфигурации с тремя графическими адаптерами работает уже как X8.

Рекомендации производителя по использованию Multi-GPU систем:

Конфигурации Multi-GPU систем, доступных на ASUS Rampage IV Extreme
Конфигурации Multi-GPU систем, доступных на ASUS Rampage IV Extreme

Также на фотографии обратной стороны материнской платы можно увидеть «бекплейты» для двух из четырёх радиаторов системы охлаждения. Эдакая защита платы от изгиба, что позволяет не беспокоиться за контакт силовых элементов системной платы с основанием радиаторов.

«Оверклокерские примочки» расположены не там, где привычно их видеть, а в верхнем правом углу материнской платы.

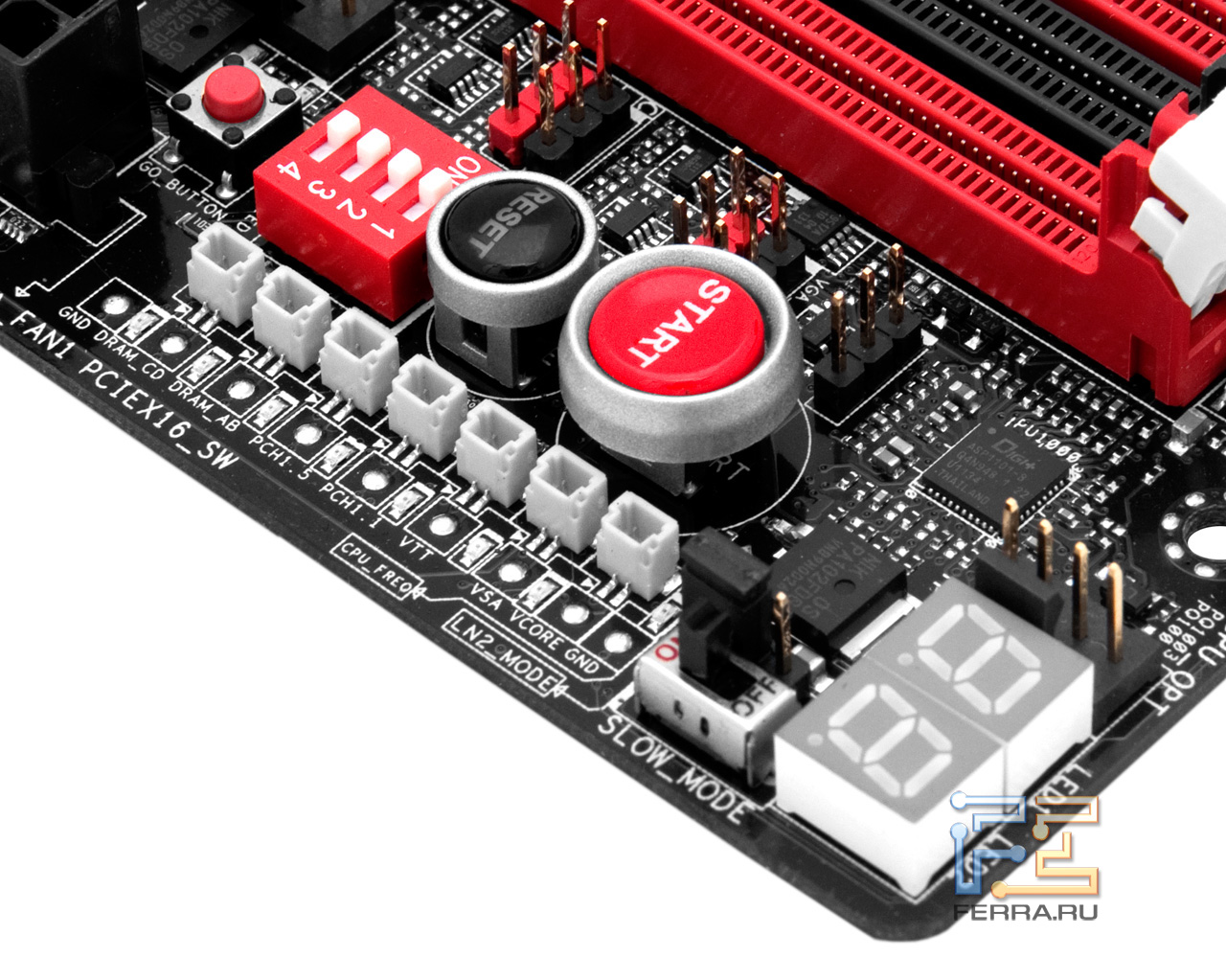

«Уголок оверклокера»
«Уголок оверклокера»

Тут нашлось место и для привычных многим кнопок включения/перезагрузки системы, которые полезны при работе с открытым стендом, и для индикатора POST кодов, который способствует быстрой диагностике неисправностей системы.

Но, в отличие от многих других материнских плат, ASUS Rampage IV Extreme предоставляет и довольно редкие возможности. К таковым можно отнести контактные площадки для замера всех необходимых при разгоне системы напряжений, кнопку загрузки профиля разгона — GO Button. Особняком стоят чисто «бенчерские» функции, как то: набор переключателей для управления слотами PCI-E, и переключатель режима “Slow Mode”, при помощи которого материнская плата может стартовать на заведомо рабочих настройках и переключаться в режим разгона только после загрузки системы. Тут же находится и джампер LN2 Mode, позволяющий отодвинуть вниз пороги Cold Bug (неспособность ЦП функционировать при слишком низких температурах) и Cold Boot (неспособность ЦП стартовать при слишком низких температурах, даже если функционировать на них он способен).

Недалеко от нижнего правого угла материнской платы нашлось место колодке для подключения двух термопар, а также для восьми SATA портов:

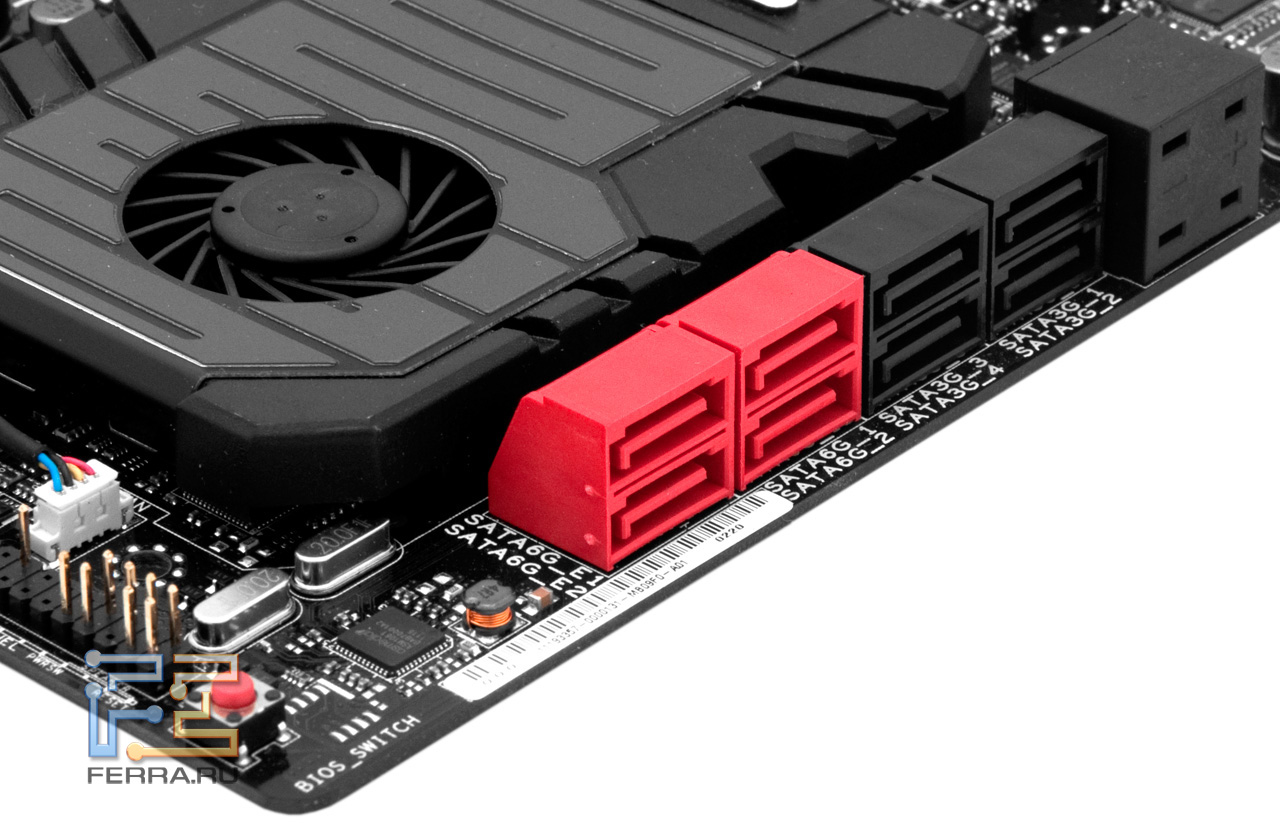

Разъёмы SATA
Разъёмы SATA

Четыре SATA порта относятся к стандарту SATA 6 Гбит/с, ещё четыре порта — к более старому стандарту SATA 3 Гбит/с.

Набор системной логики X79 поддерживает только шести портов из восьми: четыре SATA 3 Гбит/с и два SATA 6 Гбит/с. Ещё два порта SATA 6 Гбит/с обеспечивает сторонний контроллер — ASMedia ASM1061:

SATA контролер ASMedia ASM1061
SATA контролер ASMedia ASM1061

При помощи ещё одного такого же контролера реализована поддержка двух eSATA, расположенных на задней панели материнской платы.

Несмотря на то, что X79 — на данный момент самый последний из вышедших наборов системной логики, для поддержки USB 3.0 до сих пор приходится прибегать к использованию сторонних контролеров.

В качестве USB 3.0 контролеров, как и в случае с Sata, используется продукция ASMedia:ASM1042 в количестве четырёх штук (по одному контролеру на два порта).

USB 3.0 контролер ASMedia ASM1042
USB 3.0 контролер ASMedia ASM1042

Присутствуют четыре USB 3.0 порта на задней панели ASUS Rampage IV Extreme, и две колодки для подключения ещё четырёх «корпусных» USB 3.0 портов, то есть материнская плата позволяет задействовать аж восемь портов с поддержкой стандарта USB 3.0.

В качестве звукового контролера используется обычный кодек — Realtek ALC898:

Звуковой кодек Realtek ALC898
Звуковой кодек Realtek ALC898

Честно говоря, от «топа среди топов» можно было ожидать и большего; раньше ASUS не скупились на внешние звуковые карты для своих старших продуктов.

В качестве Multi-IO используется микросхема Nuvoton NCT6776F.

Микросхема Multi-IO Nuvoton NCT6776F
Микросхема Multi-IO Nuvoton NCT6776F

Весьма популярный ныне контролер, используемый на многих других материнских платах.

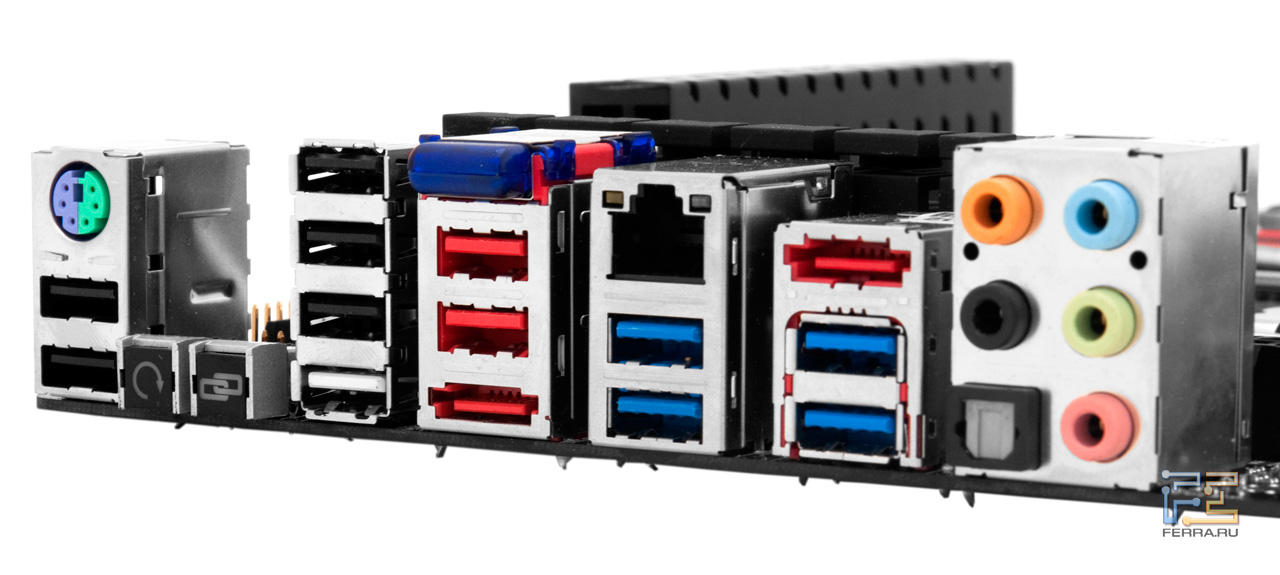

Задняя панель материнской платы ASUS Rampage IV Extreme
Задняя панель материнской платы ASUS Rampage IV Extreme

На задней панели ASUS Rampage IV Extreme расположены:

Можно придраться к отсутствию коаксиального S/PDIF и к наличию всего одного LAN порта, но большинству покупателей это не доставит особых неудобств.

Высота компонентов:

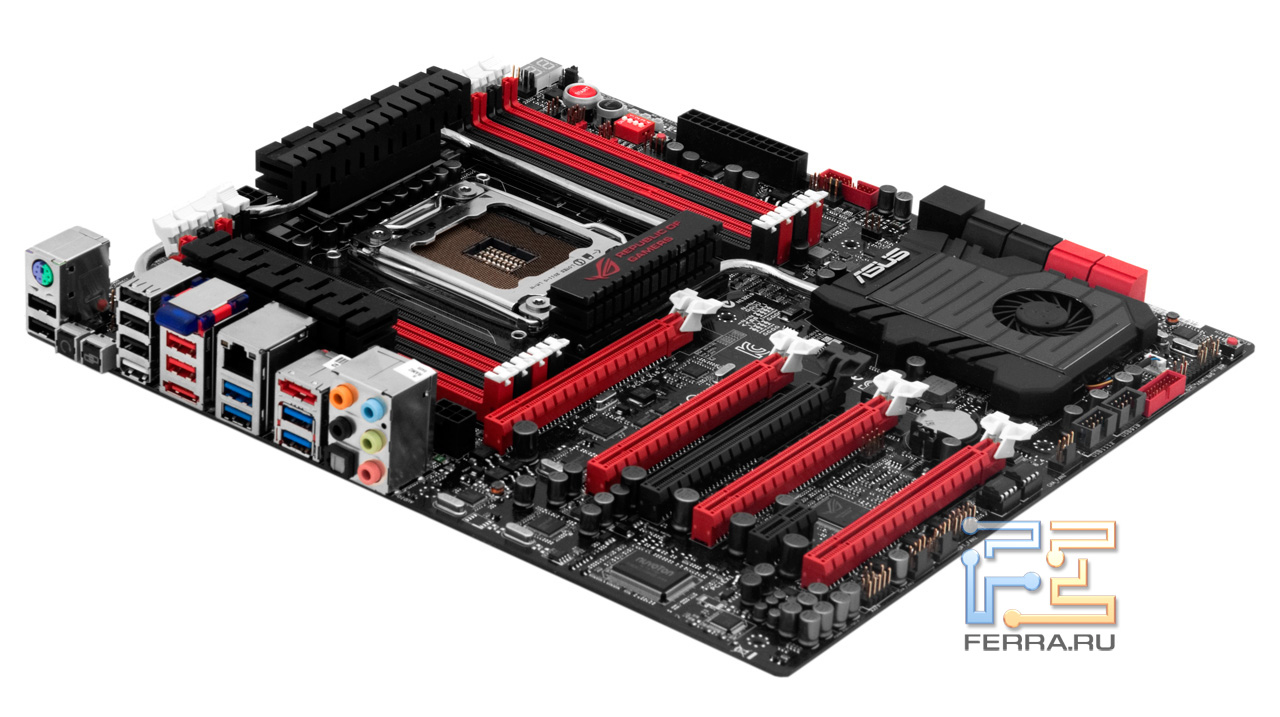

Материнская плата ASUS Rampage IV Extreme
Материнская плата ASUS Rampage IV Extreme

Расположение элементов:

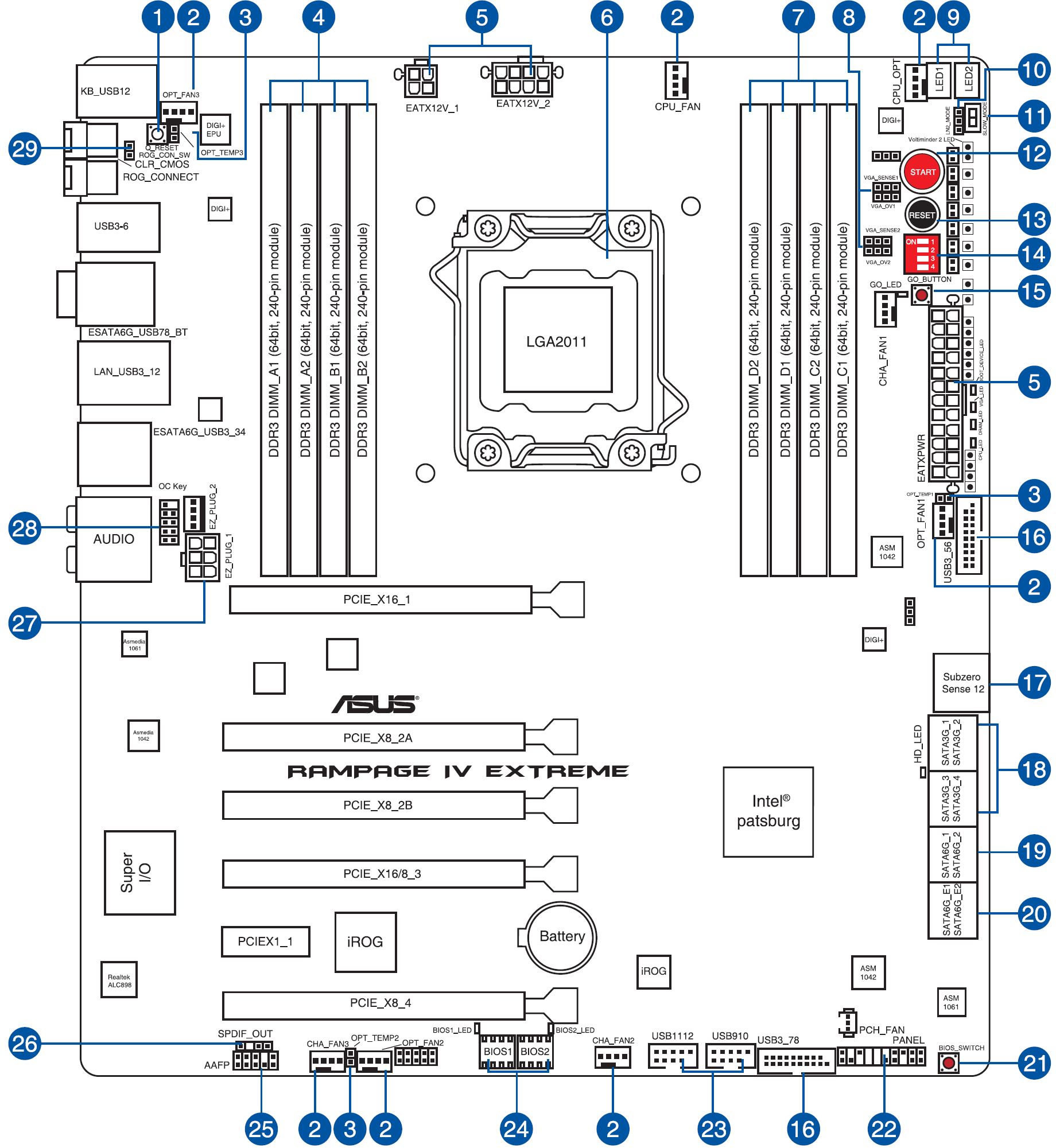

Расположение элементов материнской платы ASUS Rampage IV Extreme
Расположение элементов материнской платы ASUS Rampage IV Extreme

1

Q Reset button

2

CPU, chassis and power fan connectors (4-pin CPU_FAN; 4-pin CPU_OPT; 4-pin CHA_FAN1/2/3; 4-pin OPT_FAN1/2/3)

3

Thermal sensor cable connectors (2-pin OPT_TEMP1-3)

4

DDR3 DIMM slots channel A and B

5

ATX Power connectors (24-pin EATXPWR; 4-pin EATX12V_1; 8-pin EATX12V_2)

6

LGA2011 CPU socket

7

DDR3 DIMM slots channel C and D

8

VGA Hotwire connector

9

Debug LEDs

10

LN2 Mode jumper

11

Slow Mode Switch

12

Power-on Switch

13

Reset Switch

14

PCIe x16 Lane Switch

15

Go Button

16

USB 3.0 connectors (20-1 pin USB3_56; USB3_78)

17

Subzero Sense Connectors

18

Intel X79 Serial ATA 3Gb/s connectors (7-pin SATA3G_1-4 [black])

19

Intel X79 Serial ATA 6Gb/s connectors (7-pin SATA6G_1/2 [red])

20

ASMedia Serial ATA 6Gb/s connectors (7-pin SATA6G_E1/E2 [red])

21

BIOS button

22

System panel connector (20-8 pin PANEL)

23

USB 2.0 connectors (10-1 pin USB910; USB1112)

24

BIOS LED

25

Front panel audio connector (10-1 pin AAFP)

26

Digital audio connector (4-1 pin SPDIF_OUT)

27

EZ Plug connectors (6-pin EZ_PLUG_1; 4-pin EZ_PLUG_2)

28

OC Key connector (10-1 pin OC_KEY)

29

OT header (ROG Connect switch)

Возможности BIOS Setup

Уже традиционно для материнских плат ASUS последнего времени вместо устаревшего BIOS используется UEFI оболочка. При входе в UEFI первым делом открывается меню EZ Mode:

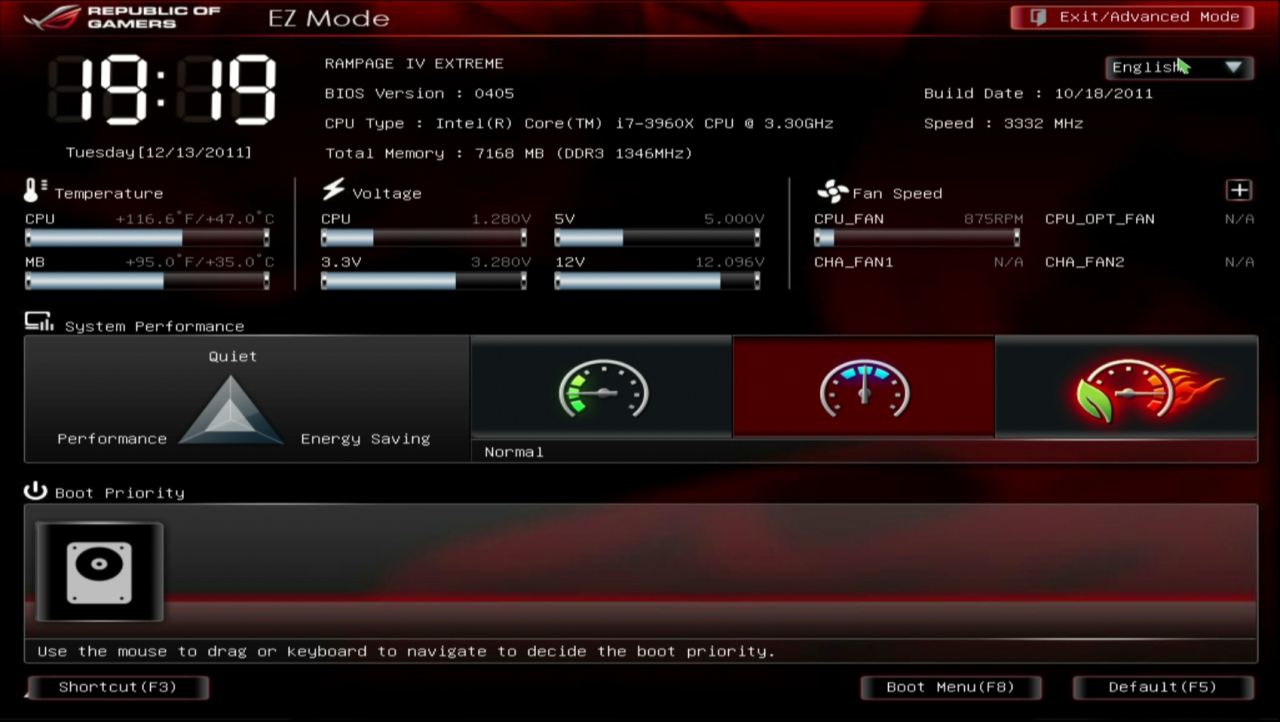

UEFI, меню EZ Mode
UEFI, меню EZ Mode

Здесь присутствуют основные функции мониторинга, возможность выбора загрузочного устройства и возможность выбора одного из трёх режимов работы системы: Power Saving, Normal или ASUS Optimal. Исходя из названия настроек, понятно, что первый режим способствует достижению максимальной энергоэффективности, второй является обычным режимом работы, а третий — режимом авторазгона, который позволяет поднять производительность системы без особого углубления в нюансы процесса разгона.

Все основные настройки сосредоточены в меню Advanced Mode.

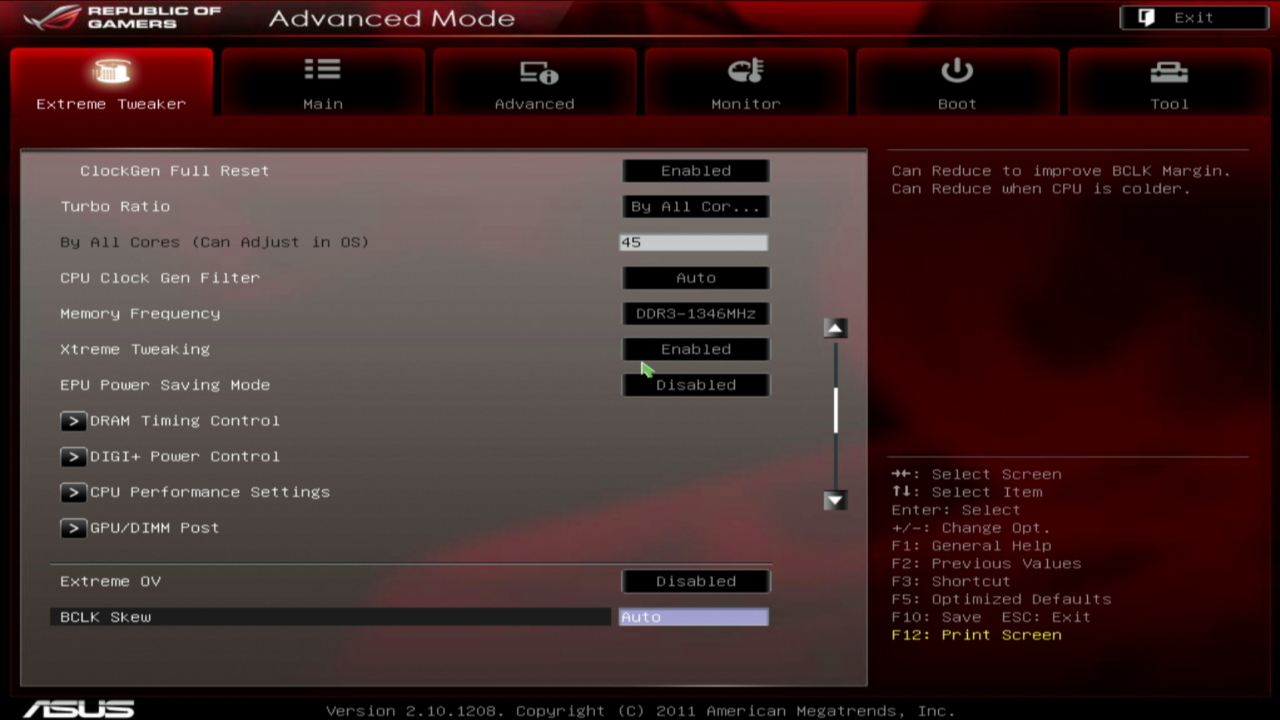

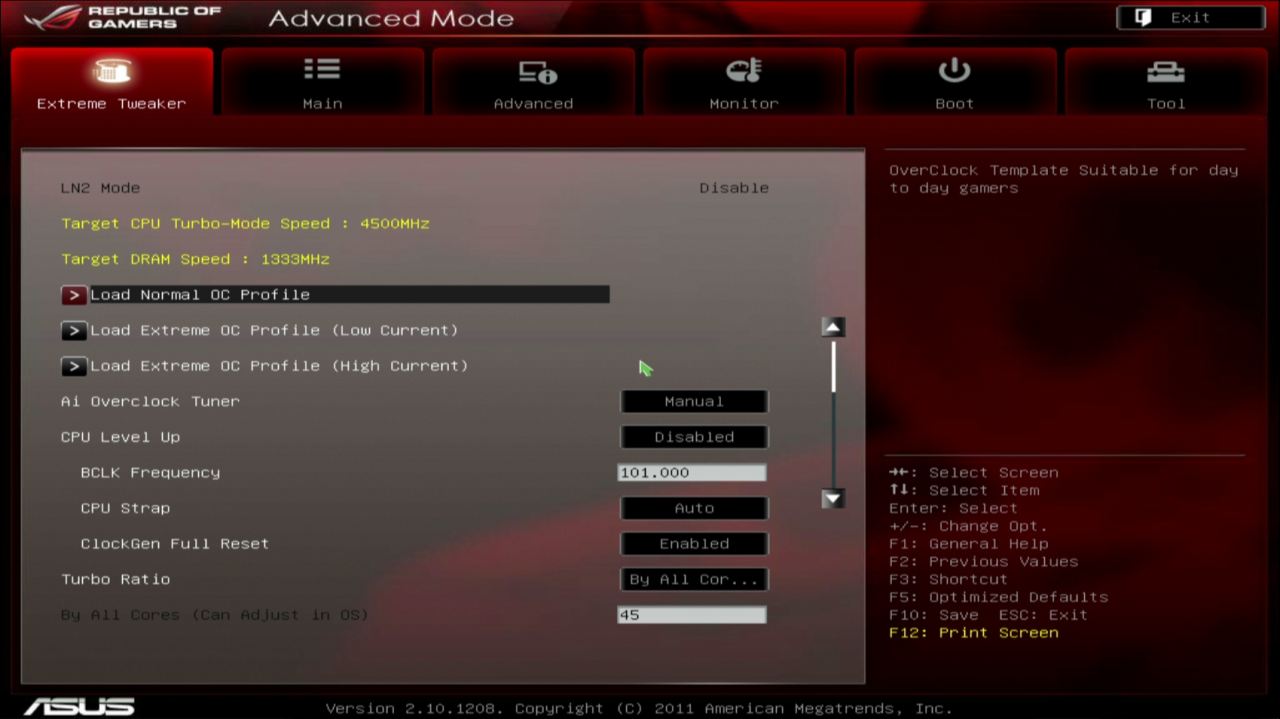

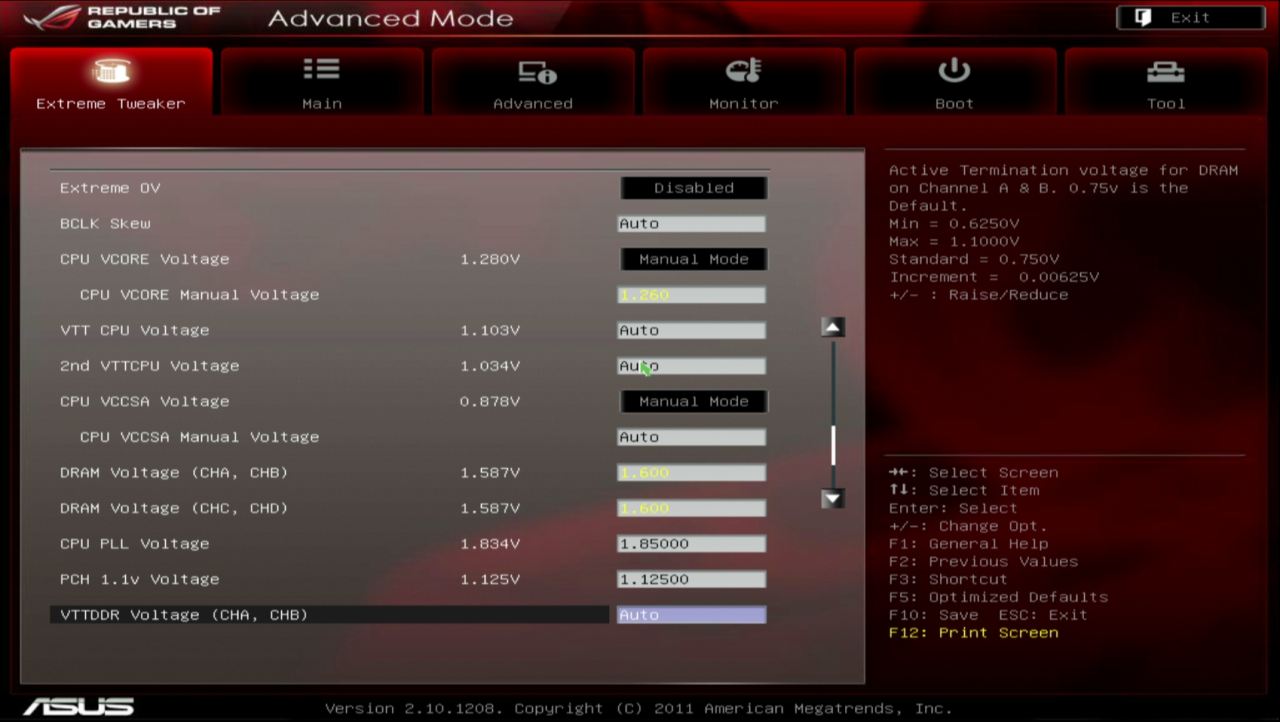

UEFI, меню Extreme Tweaker
UEFI, меню Extreme Tweaker

UEFI, меню Extreme Tweaker
UEFI, меню Extreme Tweaker

UEFI, меню Extreme Tweaker
UEFI, меню Extreme Tweaker

Как можно видеть, меню Advanced Mode разбито на несколько вкладок, причём, что интересно, первой вкладкой является меню Extreme Tweaker, посвящённое настройкам разгона, а вкладка Main — вторая в списке. Как бы намёк, что плата создана для разгона.

Раз уж зашли в меню Extreme Tweaker, то и рассмотрим его в первую очередь. Для начала, пользователю предоставляется возможность выбора из профилей разгона, включая два профиля для экстремального разгона. Можно выбрать требуемую частоту работы процессора в строке CPU Level UP, и материнская плата сама попробует подобрать оптимальные настройки. Функции, конечно, интересные, но никакой авторазгон и никакие профили не заменят ручных пользовательских настроек, которые, к слову, присутствуют в большом объеме.

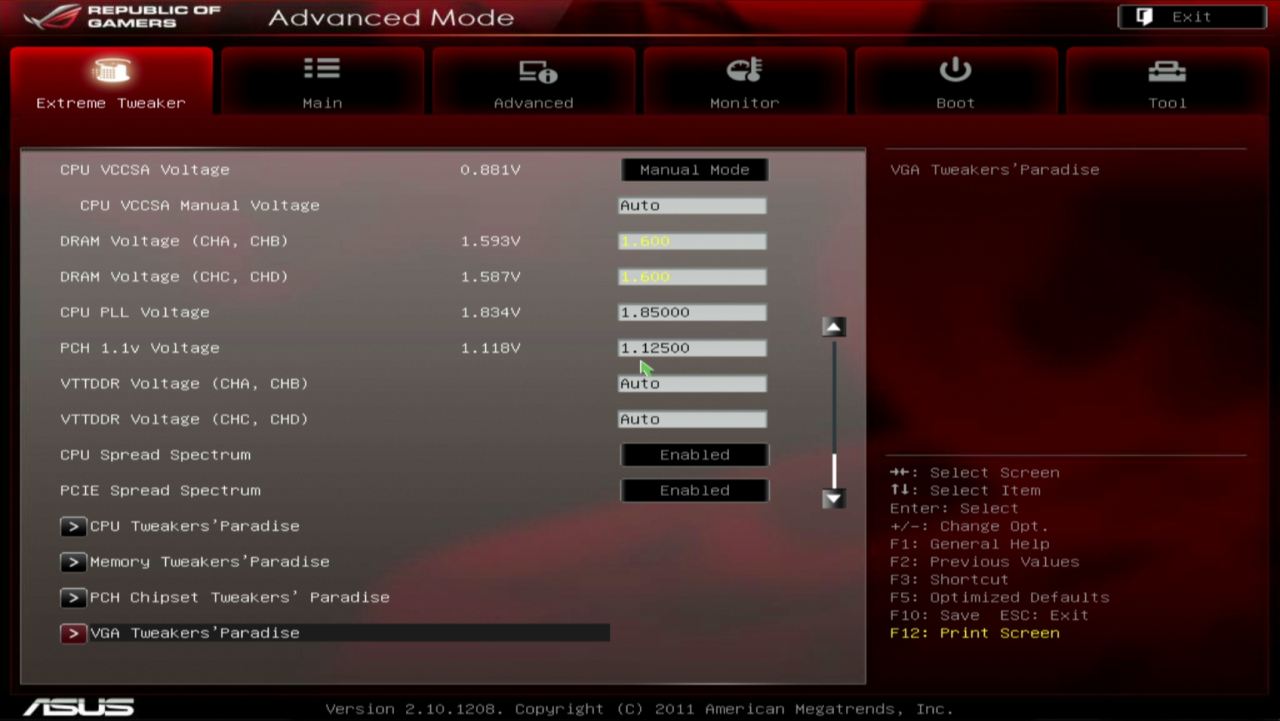

UEFI, меню Extreme Tweaker
UEFI, меню Extreme Tweaker

Среди ручных настроек отмечу возможность задания как одного коэффициента умножения для всех ядер, так и возможность раздельного задания множителя для каждого из ядер процессора.

Нельзя не отметить список доступных к изменению напряжений: оный совпадает с тем, что можно было наблюдать у P9X79 Deluxe, позволяется раздельное управление напряжением питания для групп слотов памяти, а также (что редкость)  раздельное управление напряжениями DRAM и DRAM VTT.

Дабы по неопытности не «спалить» систему, присутствует опция Extreme OV, которая ограничивает верхний предел устанавливаемых напряжений.

Большая часть настроек разгона распределена по дополнительным вкладкам, первая в списке — DRAM Timing Control, посвящённая, что понятно из названия, списку доступных к изменению таймингов:

UEFI, меню DRAM Timing Control
UEFI, меню DRAM Timing Control

По данному меню можно сказать, что оверклокеры приняли активное участие как минимум в разработке меню UEFI, впервые на материнской плате можно наблюдать профили оптимальных таймингов для наиболее популярных «бенчерских» DDR3 микросхем, Elpida Hyper и Powerchip (PCS).

Причём, для Powerchip присутствуют два профиля — один содержит в себе настройки с агрессивными задержками, другой с высокими частотами. Есть ещё профиль RAW MHZ, он предназначен для покорения максимальных частот памяти независимо от применяемых микросхем.

Список доступных для ручной установки таймингов удовлетворит любого пользователя, есть как основные настройки, так и мало влияющие на общий результат субтайминги.

Следующая интересная вкладка в меню разгона — DIGI+ Power Control.

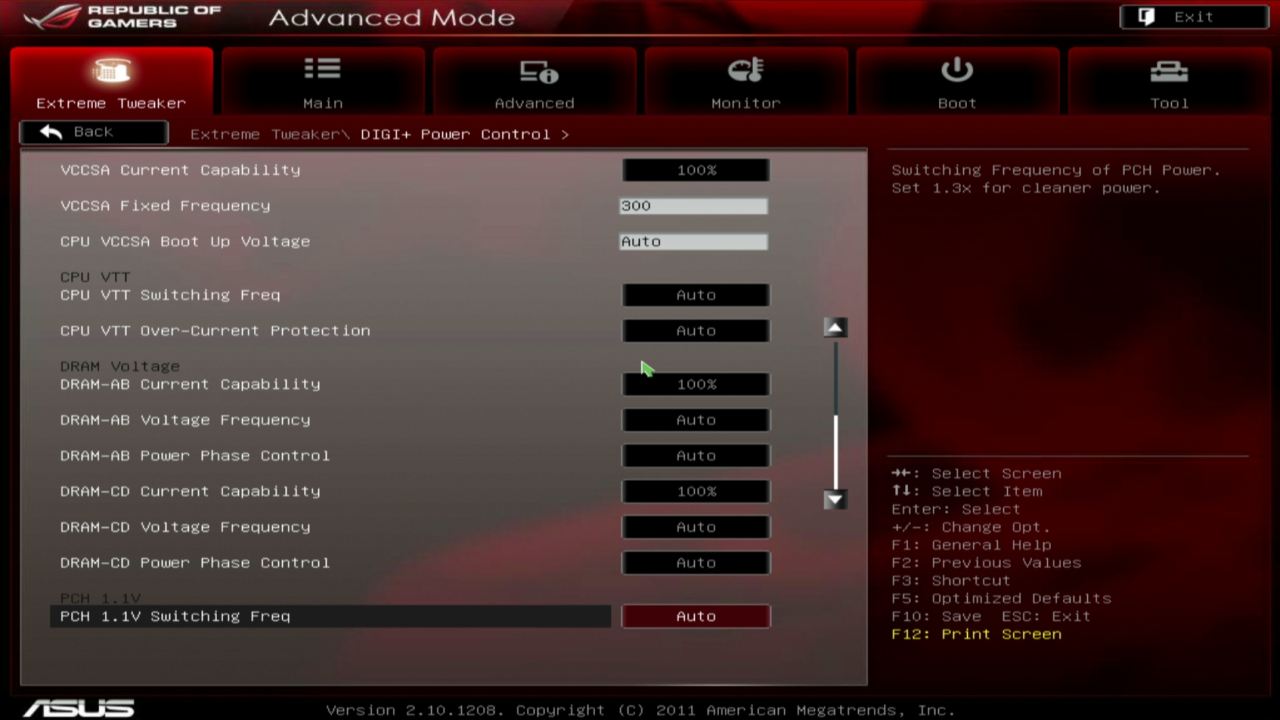

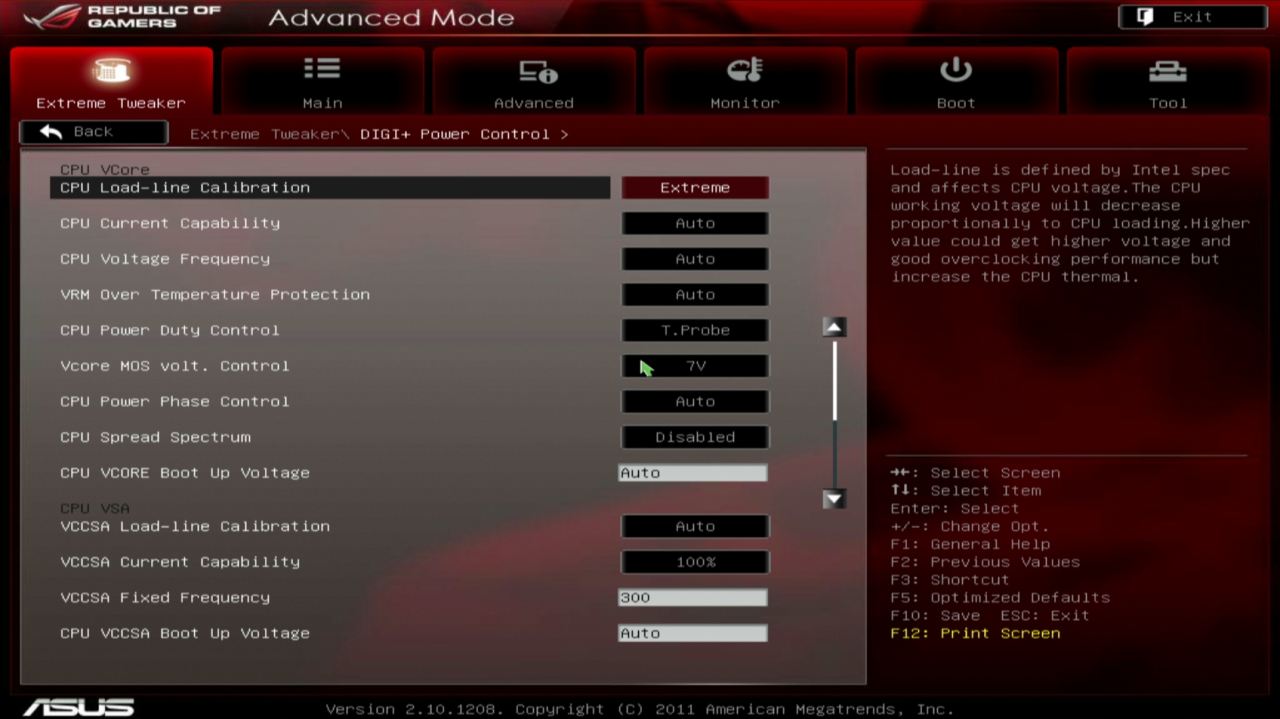

UEFI, меню DIGI+ Power Control
UEFI, меню DIGI+ Power Control

UEFI, меню DIGI+ Power Control
UEFI, меню DIGI+ Power Control

Тут предоставляются тонкие настройки управления питанием: можно задать режим работы Load-Line Calibration для напряжений питания CPU и CPU VCCSA, управлять частотой работы цепей MOSFET для преобразователей питания CPU, CPU VCCSA, CPU VTT и DRAM. Также можно задать температурный порог срабатывания защиты, и указать значение предела потребления процессора, причём сделать это можно как относительно тока потребления, так и относительно температурного режима. Ещё из интересных настроек стоит отметить управление количеством фаз питания процессора, и не только выходным, но и входным напряжением.

Большинство настроек данного меню предназначены для экстремального разгона, при настройке системы на повседневную работу настройки с данного меню особенно не понадобятся, разве что, не будет лишним подбор оптимального режима работы Load-Line Calibration.

Ещё из чисто «бенчерских» подменю нельзя обойти вниманием настройки CPU Tweakers’Paradise, Memory Tweakers’Paradise, PCH Tweakers’Paradise и VGA Tweakers’Paradise.

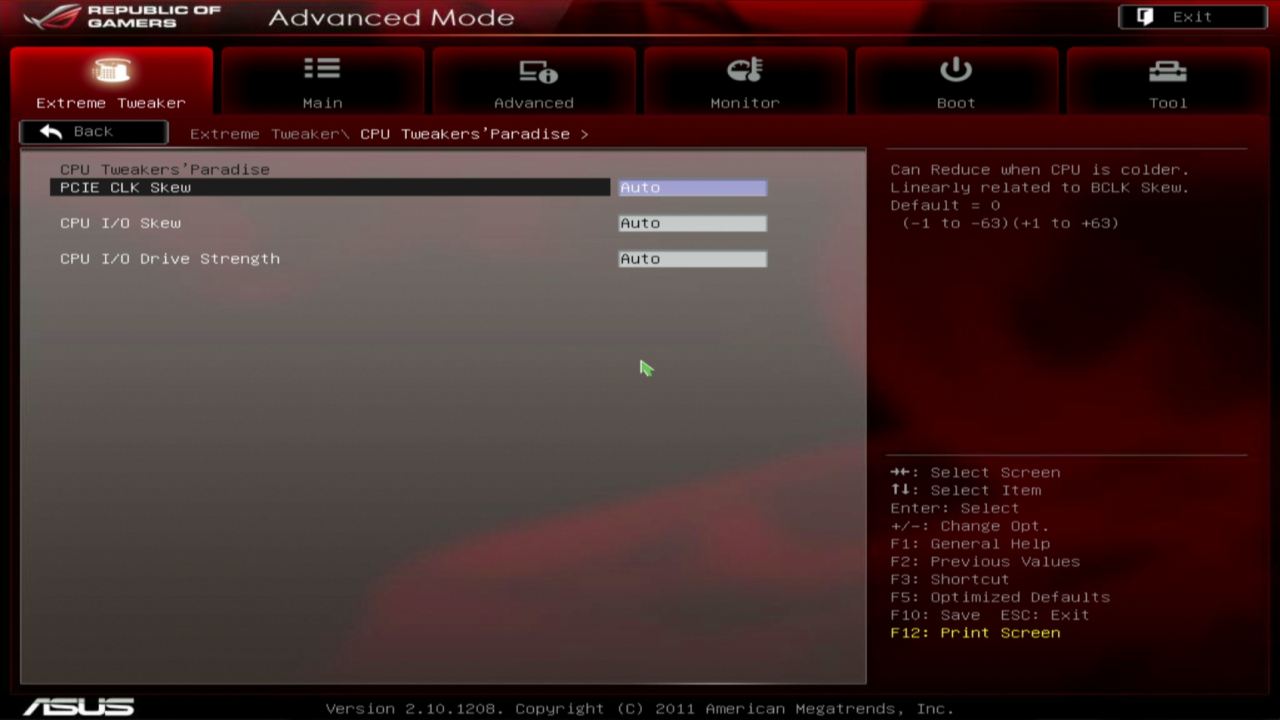

UEFI, меню CPU Tweakers’Paradise
UEFI, меню CPU Tweakers’Paradise

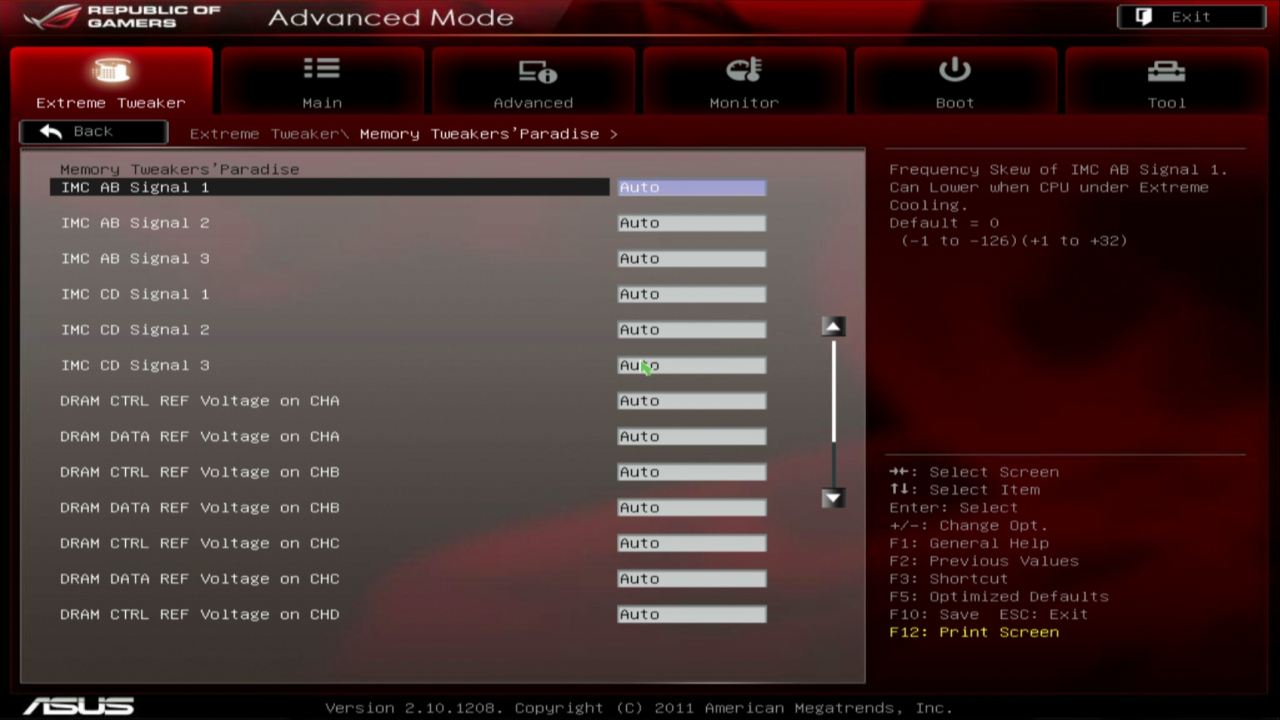

UEFI, меню Memory Tweakers’Paradise
UEFI, меню Memory Tweakers’Paradise

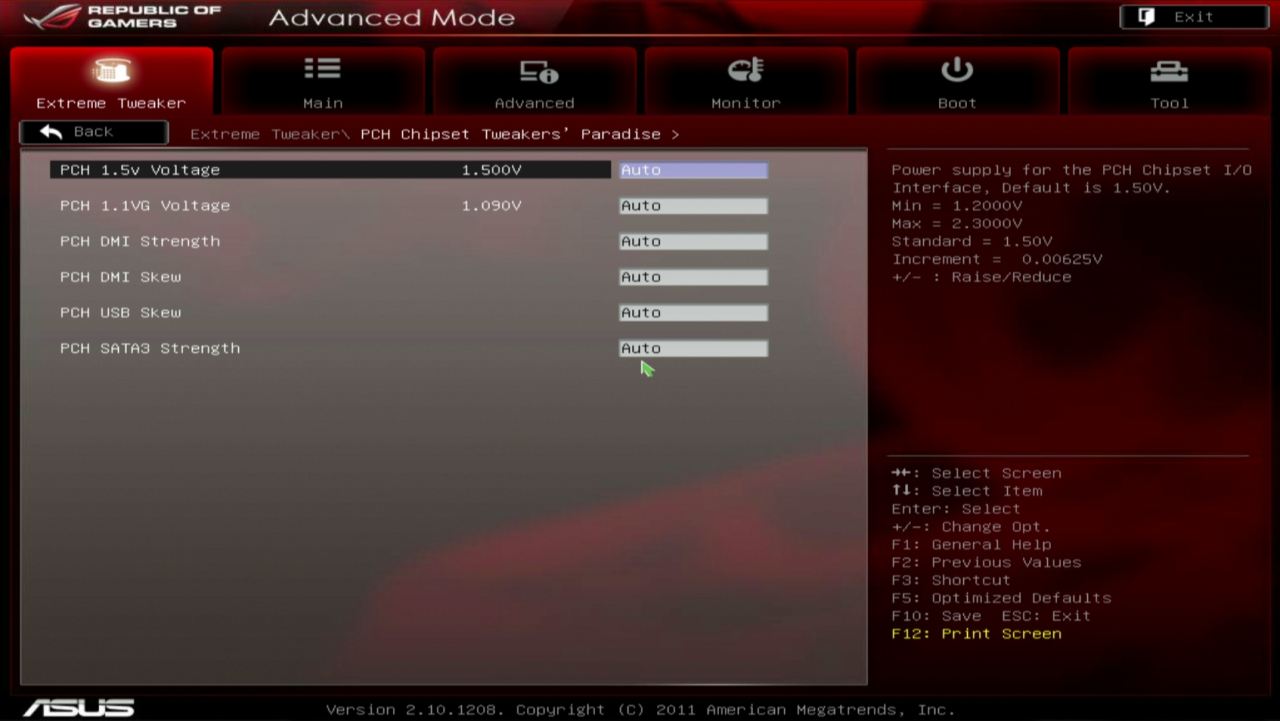

UEFI, меню PCH Tweakers’Paradise
UEFI, меню PCH Tweakers’Paradise

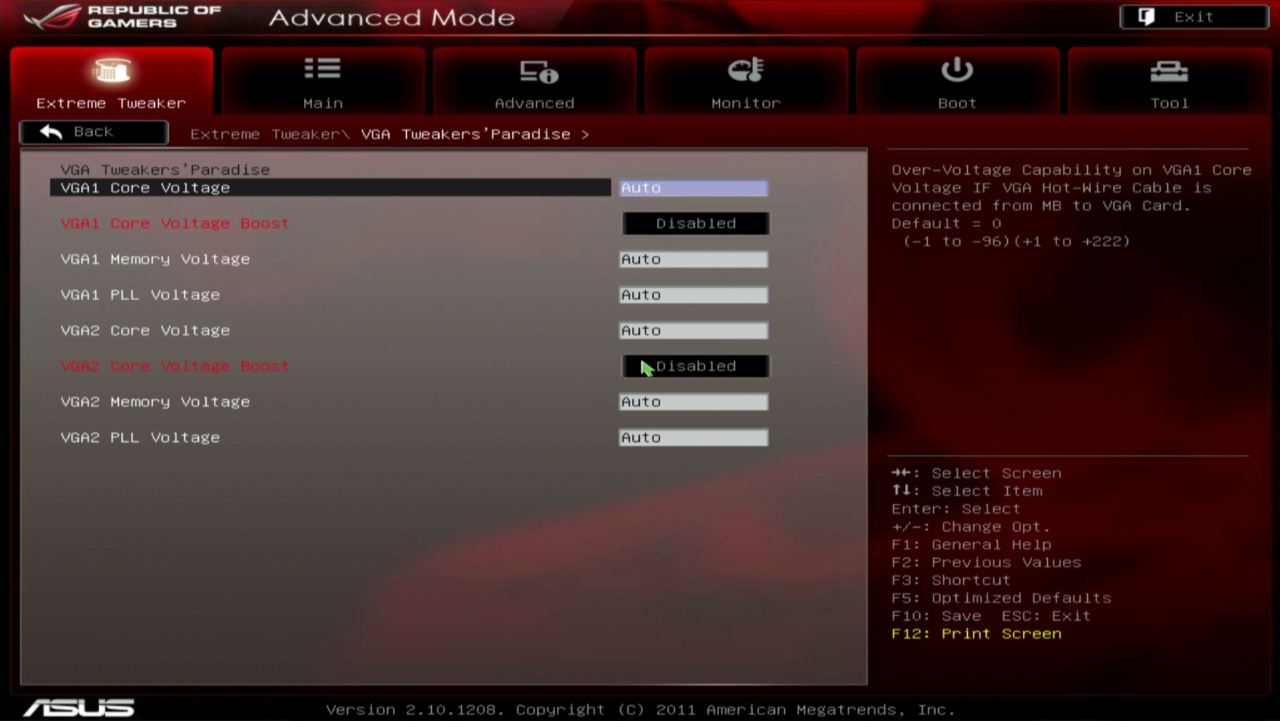

UEFI, меню VGA Tweakers’Paradise
UEFI, меню VGA Tweakers’Paradise

Среди доступных к изменению настроек в первую очередь бросаются в глаза настройки оперативной памяти, в которых можно банально заблудиться. Такая ширина настроек для тонкого твикинга вспоминается только в связи со старыми материнскими платами DFI, над изучением поведения разгона которых можно было тратить дни, плавно переходящие в недели.

Более «приземлёнными к жизни» настройками можно назвать меню управления напряжениями на установленной видеокарте, хоть тут всё и зависит от самой видеокарты, позволит ли она это сделать. Думаю, что если ШИМ-контролеры видеокарт не поддерживают управление по i2c шине, то данное меню настроек вольтмоду не поможет.

В общем, хватит о разгоне, перейдём к изучению остальных меню UEFI. После Extreme Tweaker идёт вкладка Main.

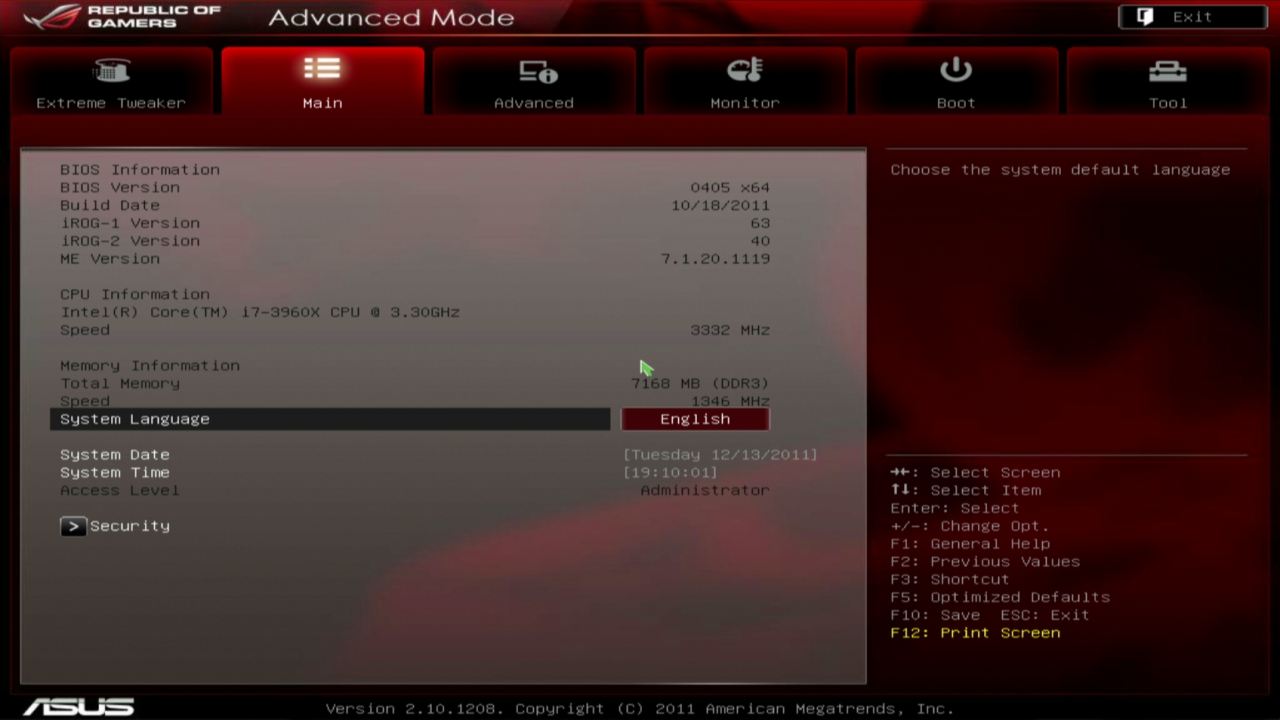

UEFI, меню Main
UEFI, меню Main

Здесь можно узнать основную информацию о системе, а именно: об установленном процессоре и его текущей тактовой частоте, об установленной в систему оперативной памяти, а так же о версии прошивки материнской платы.

Здесь же можно задать дату/время, выбрать язык оболочки (русский в списке присутствует, но качество перевода оставляет желать лучшего), а также установить пароли на включение системы и на вход в UEFI.

Переходим к разделу Advanced:

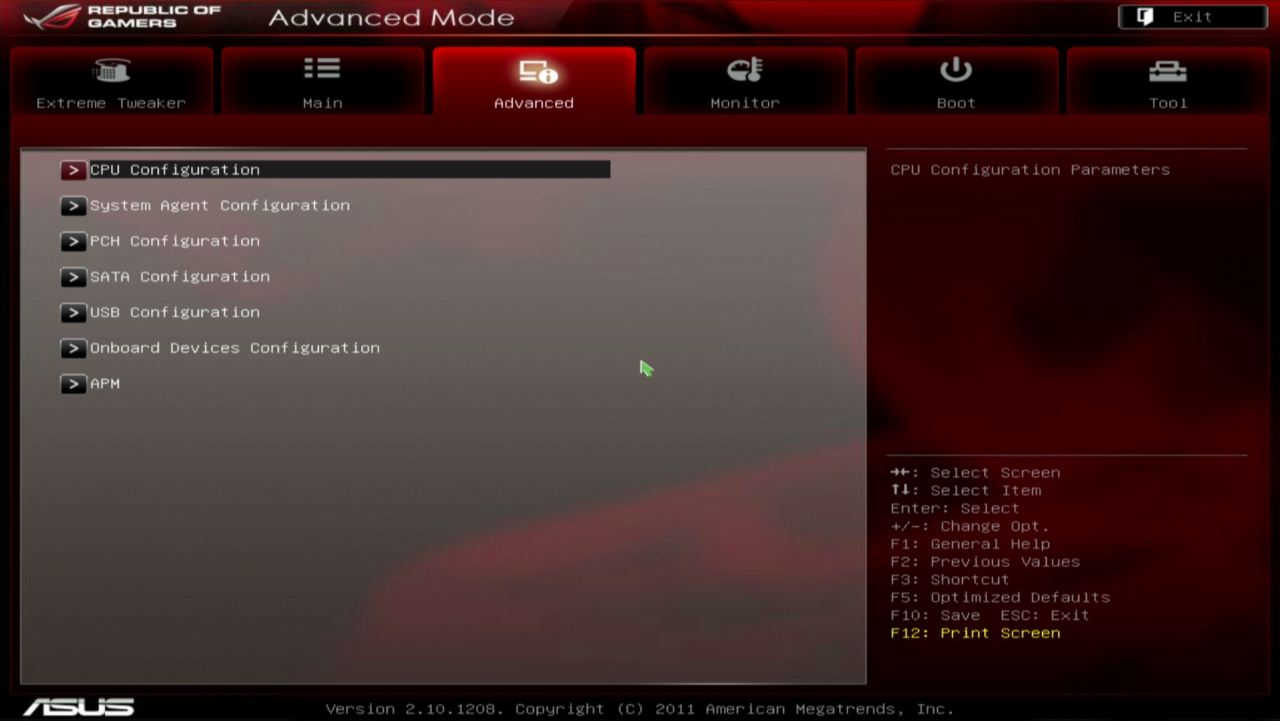

UEFI, меню Advanced
UEFI, меню Advanced

Как видно на скриншоте выше, меню Advanced разбито на несколько вкладок. Их содержимое мало чем отличается от меню множества других материнских плат:

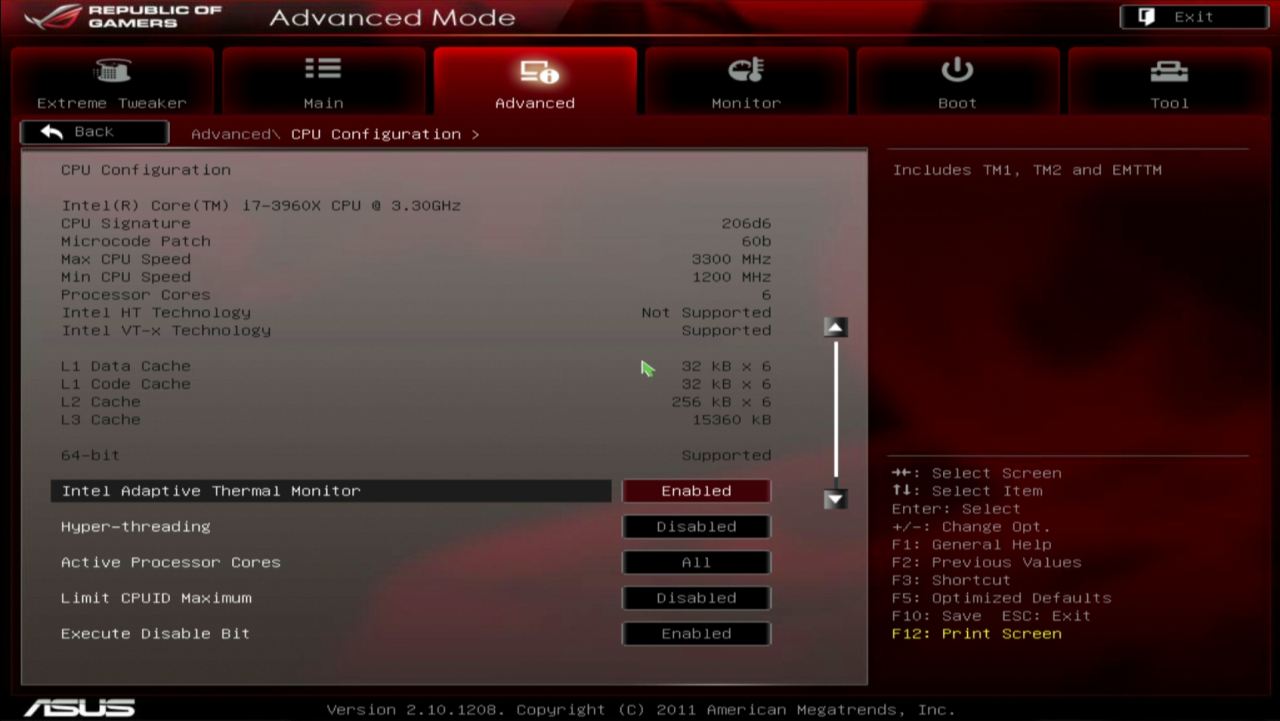

UEFI, меню CPU Configuration
UEFI, меню CPU Configuration

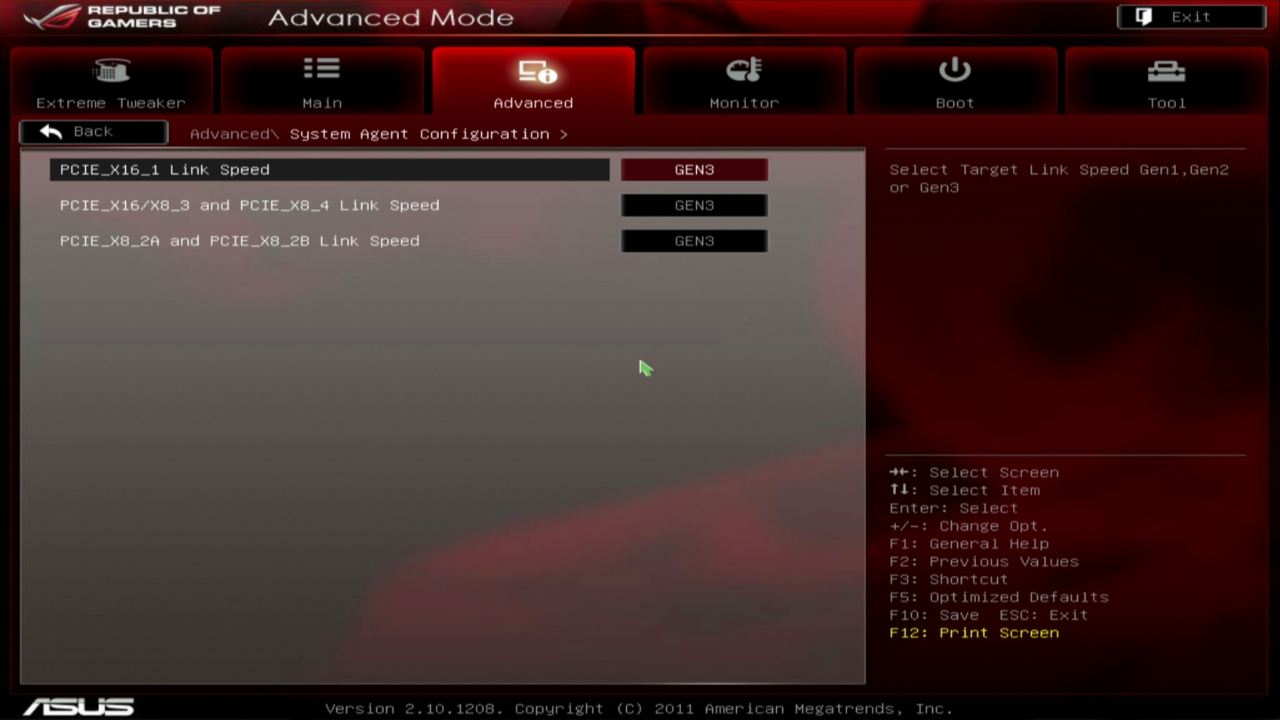

UEFI, меню System Agent Configuration
UEFI, меню System Agent Configuration

UEFI, меню PCH Configuration
UEFI, меню PCH Configuration

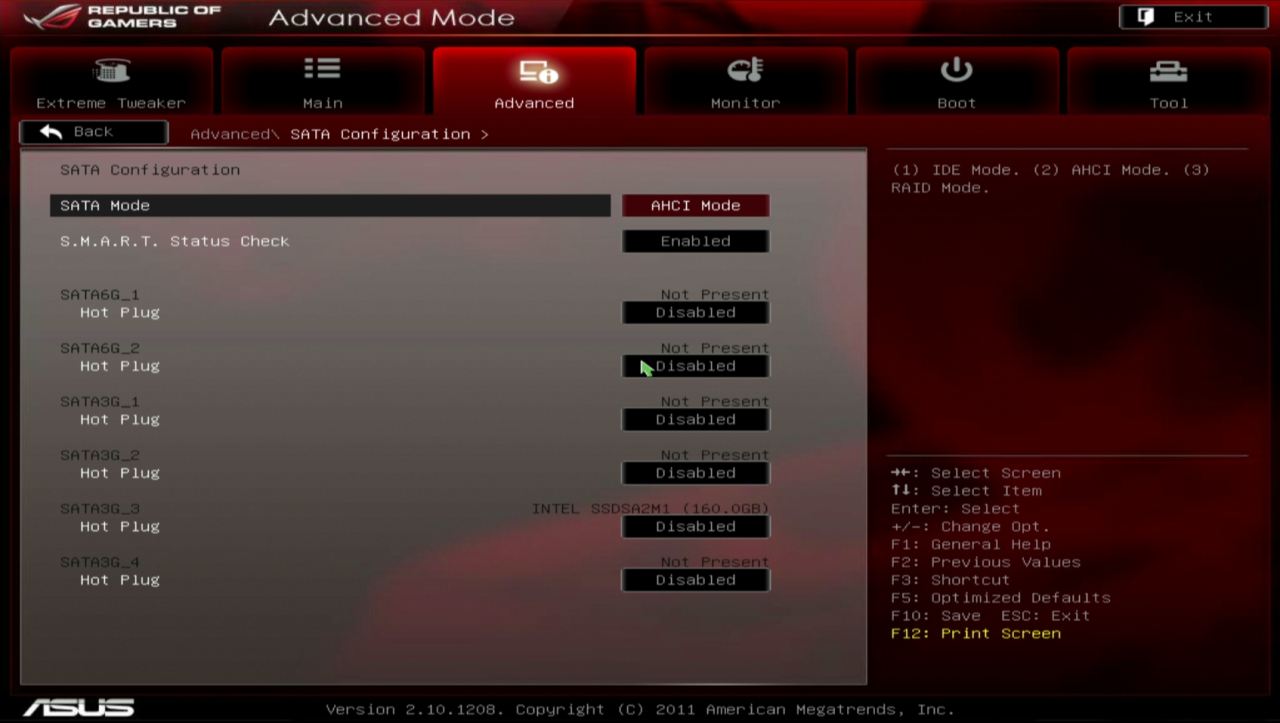

UEFI, меню SATA Configuration
UEFI, меню SATA Configuration

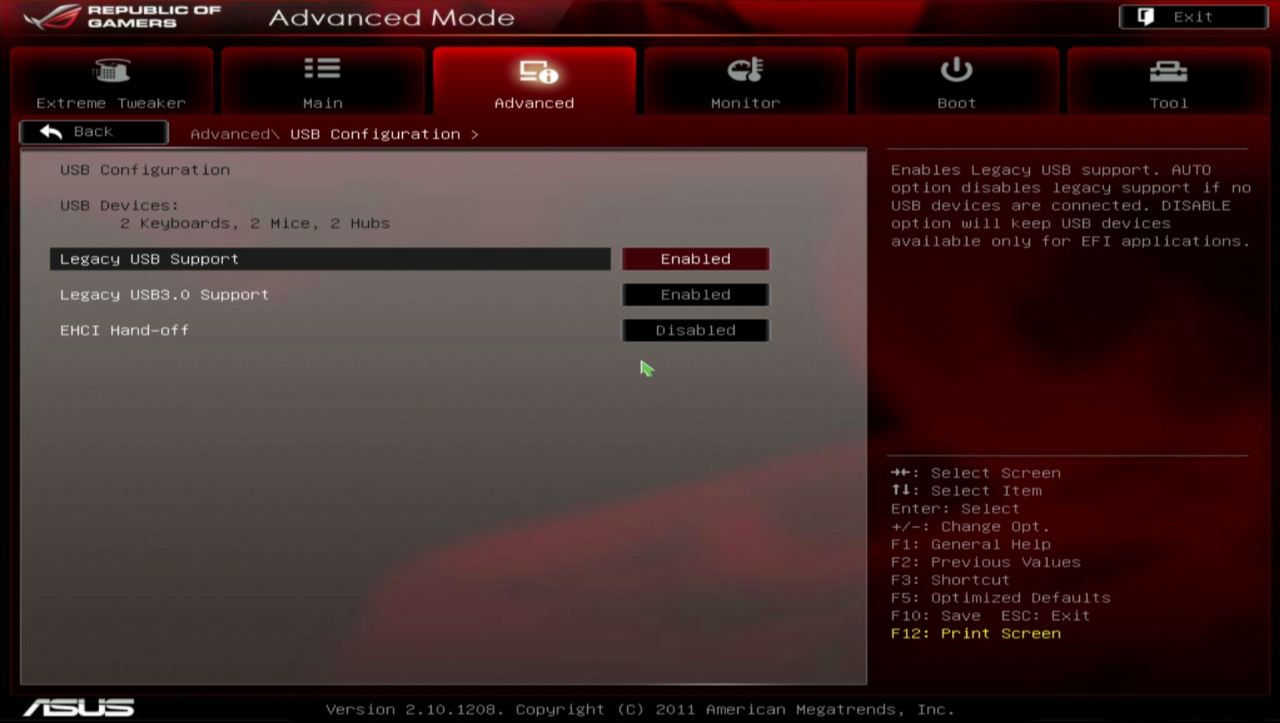

UEFI, меню USB Configuration
UEFI, меню USB Configuration

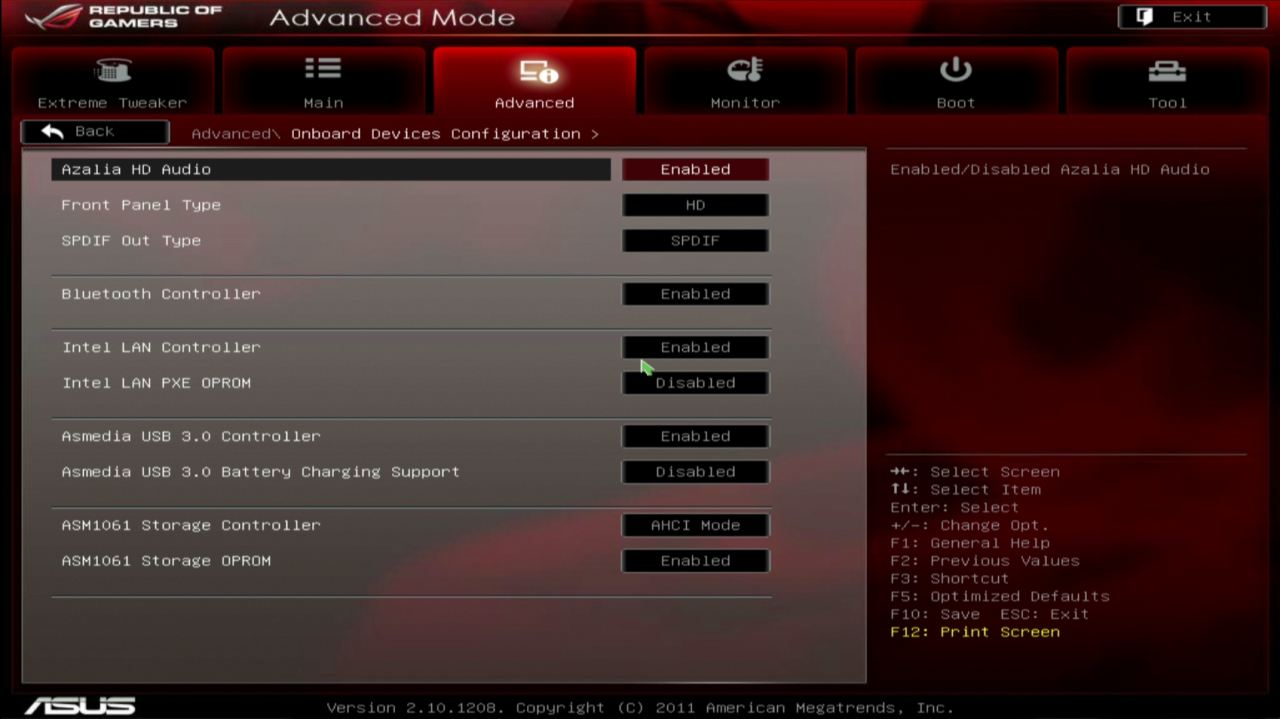

UEFI, меню Onboard Device Configuration
UEFI, меню Onboard Device Configuration

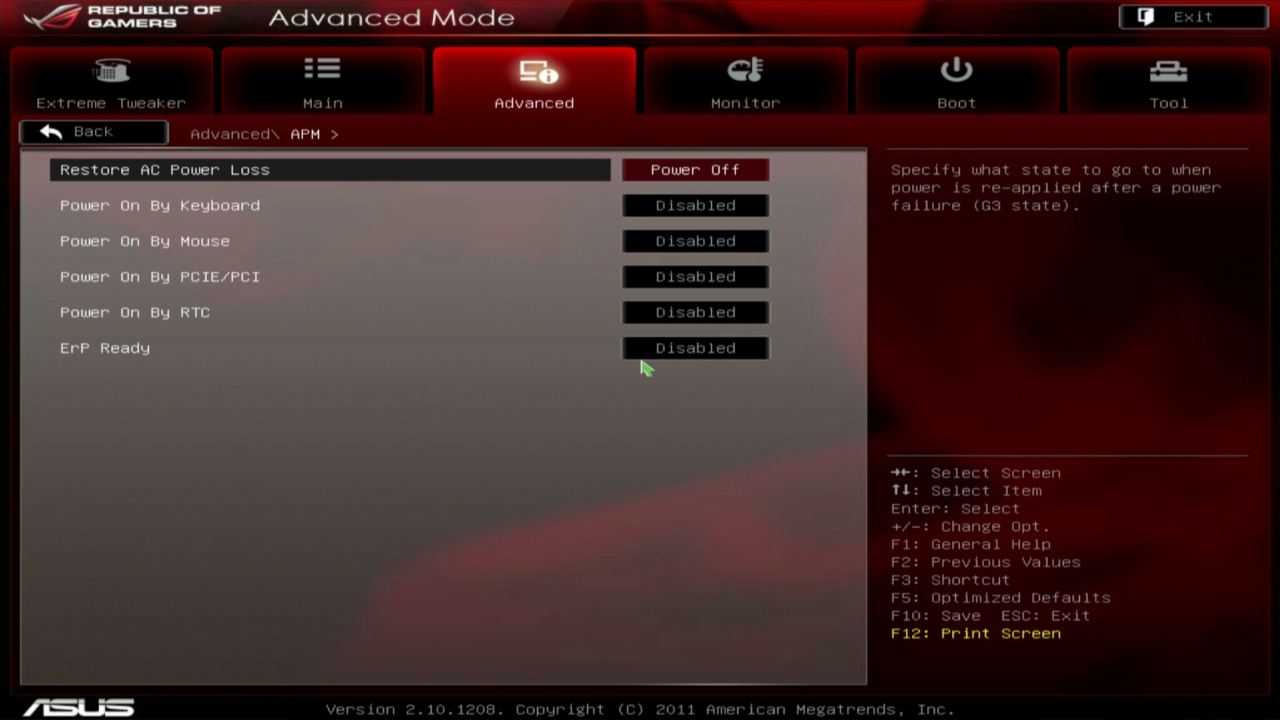

UEFI, меню APM
UEFI, меню APM

На вкладке CPU можно поиграть настройками процессора, такими как включение/выключение HT, активация технологий энергосбережения и управление количеством активных процессорных ядер. В настройках System Agent можно задать режим работы PCI-E слотов по одному из стандартов: Gen1, Gen2 или Gen3 — вероятно, опция предназначена для устранения возможных проблем совместимости. Вкладка PCH Configuration состоит всего из одной строки меню — High Precision Timer, вкладки SATA Configuration и USB Configuration, как следует из названия, посвящены настройкам SATA и USB. В меню Onboard Device Configuration предоставляется возможность управления периферийными устройствами, такими как звуковой кодек или сетевой кодек. Также предоставляется возможность управления внешними контролерами USB3.0 и SATA/eSATA. Вкладка APM отвечает за настройки старта системы.

Следующий раздел UEFI посвящён мониторингу, название меню соответствующее — Monitor. Как и раздел Advanced, раздел мониторинга разбит на несколько вкладок.

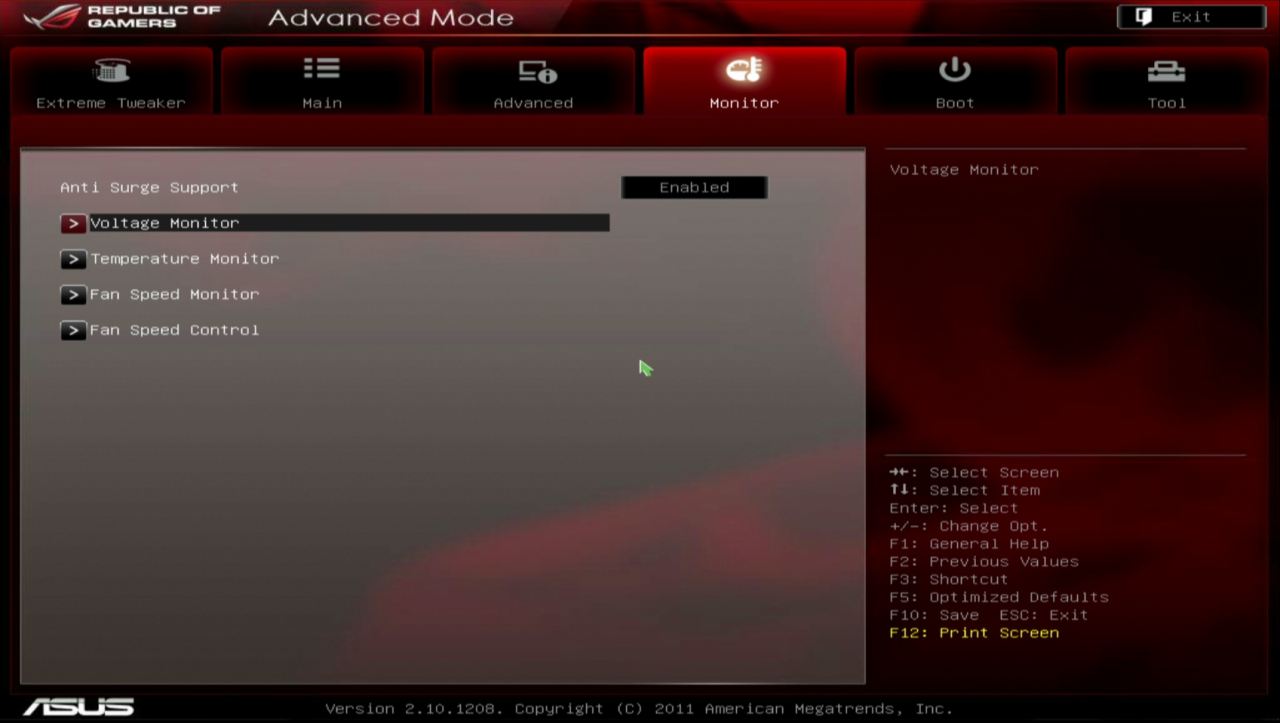

UEFI, меню Monitor
UEFI, меню Monitor

Первая вкладка посвящена мониторингу напряжений:

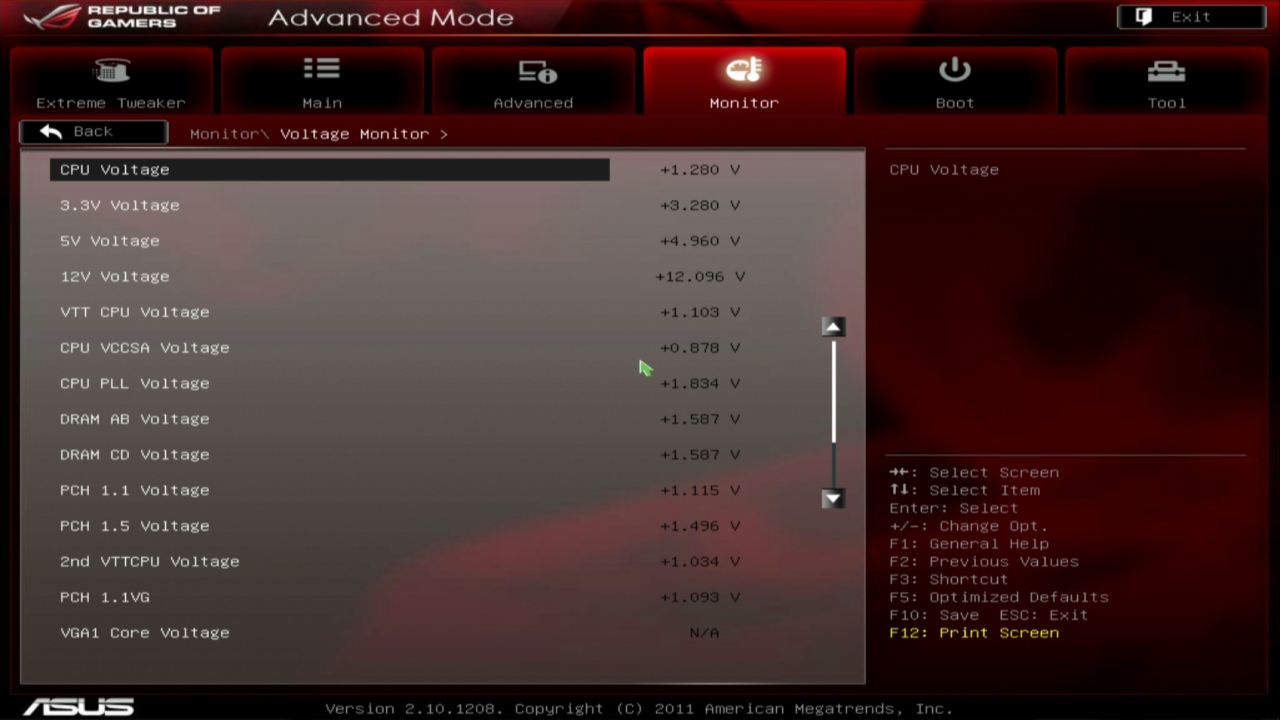

UEFI, меню Voltage Monitor
UEFI, меню Voltage Monitor

Список поддающихся мониторингу напряжений обширен, хотя, с учётом наличия контактных площадок для непосредственно замеров напряжений вольтметром, меню программного мониторинга особенной пользы не принесёт.

Следующая вкладка посвящена мониторингу температур:

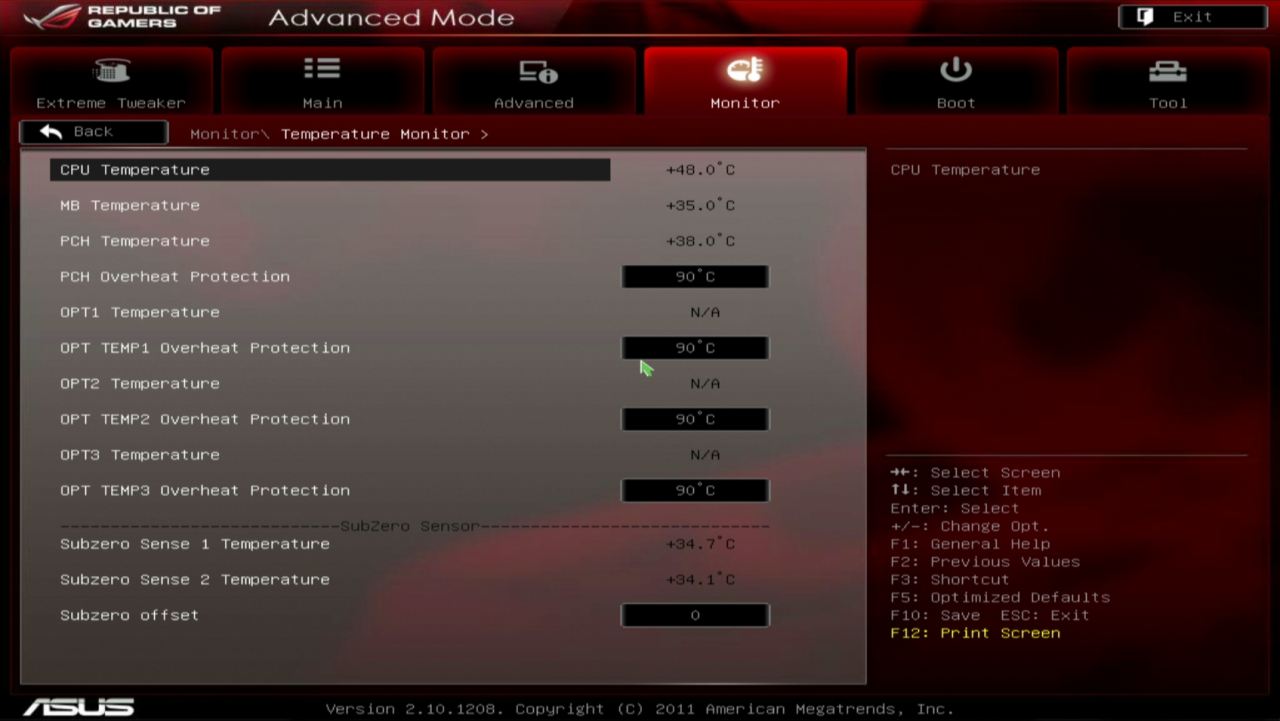

UEFI, меню Temperature Monitor
UEFI, меню Temperature Monitor

В отличие от предыдущего меню, здесь помимо непосредственно функций мониторинга есть и доступные к изменению настройки — а именно, можно задать порог срабатывания защиты от перегрева.

Вентиляторам посвящено сразу две вкладки, одна отвечает за мониторинг скорости вращения, вторая отвечает за тонкую настройку скорости вращения:

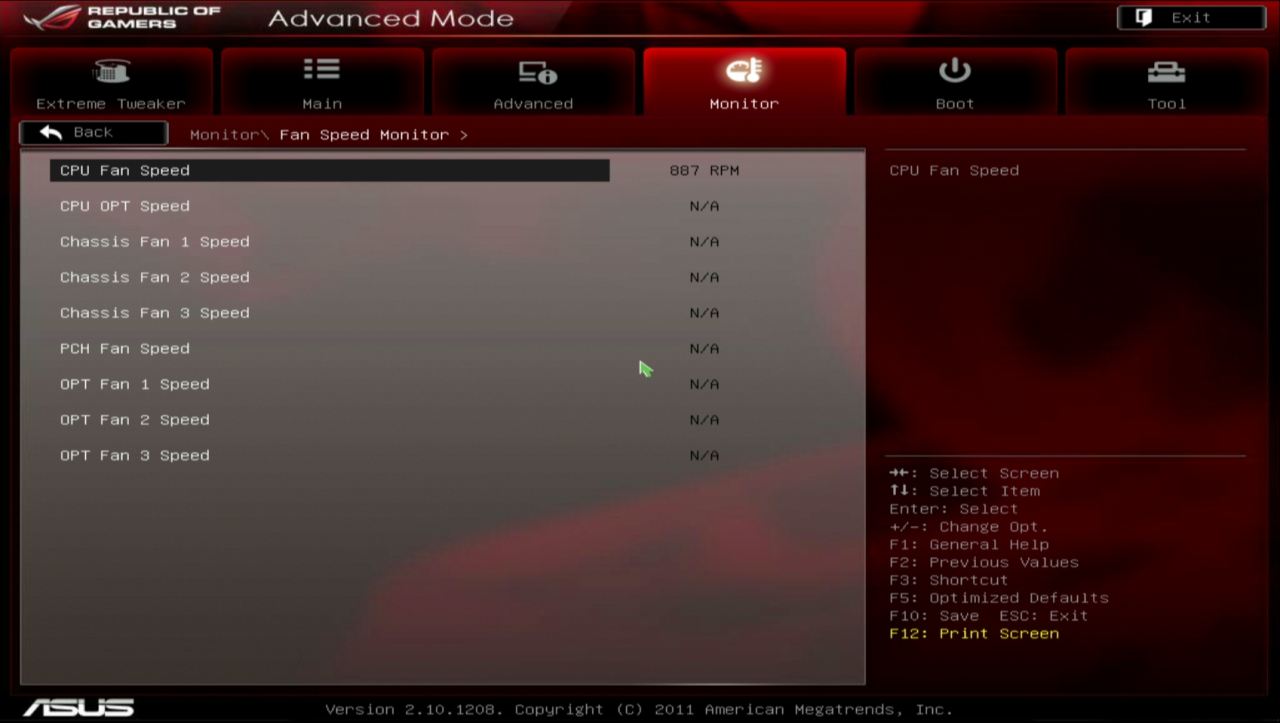

UEFI, меню Fan Speed Monitor
UEFI, меню Fan Speed Monitor

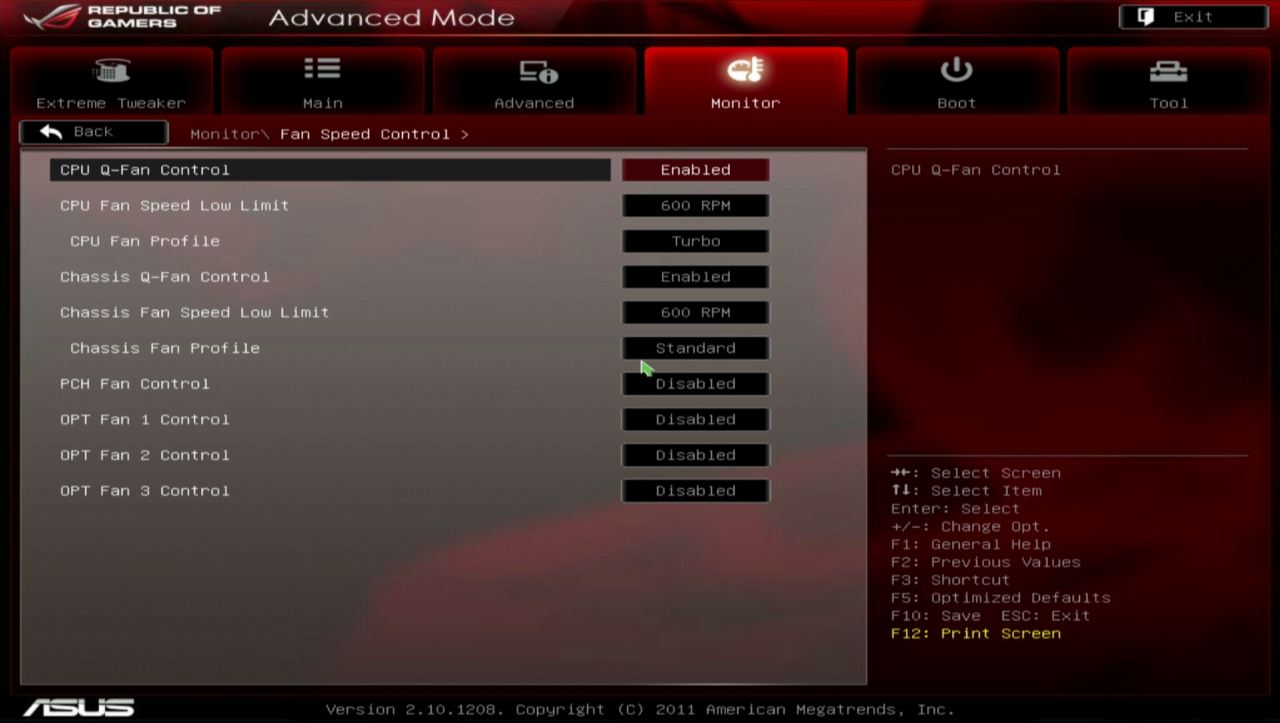

UEFI, меню Fan Speed Control
UEFI, меню Fan Speed Control

Вообще, следовало эти настройки разместить и на одной вкладке, ибо настраивать скорость вращения вентиляторов, видя текущее значение, было бы проще.

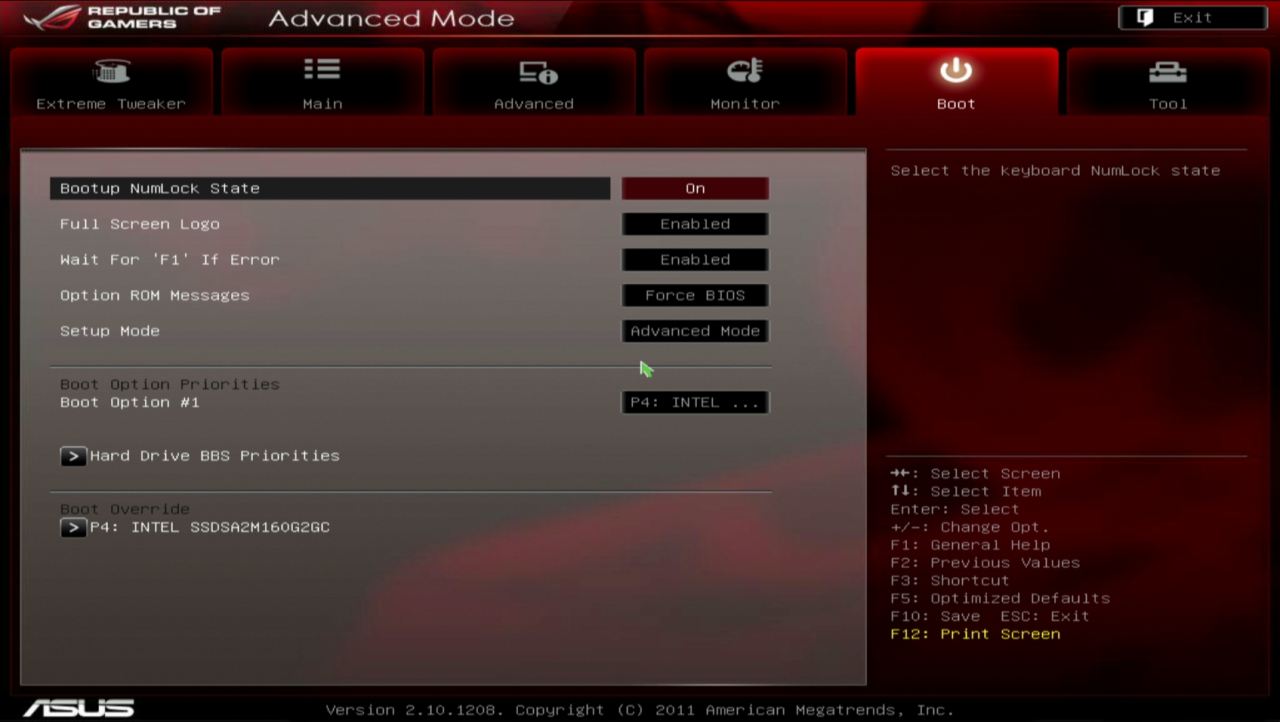

После раздела мониторинга следует раздел Boot:

UEFI, меню Boot
UEFI, меню Boot

Тут можно выбрать приоритет загрузки системы с носителей информации, а также основные настройки загрузки — такие как показ лого, показ сообщений об ошибках и режим UEFI, включаемый при входе в оболочку (EZ Mode либо Advanced Mode).

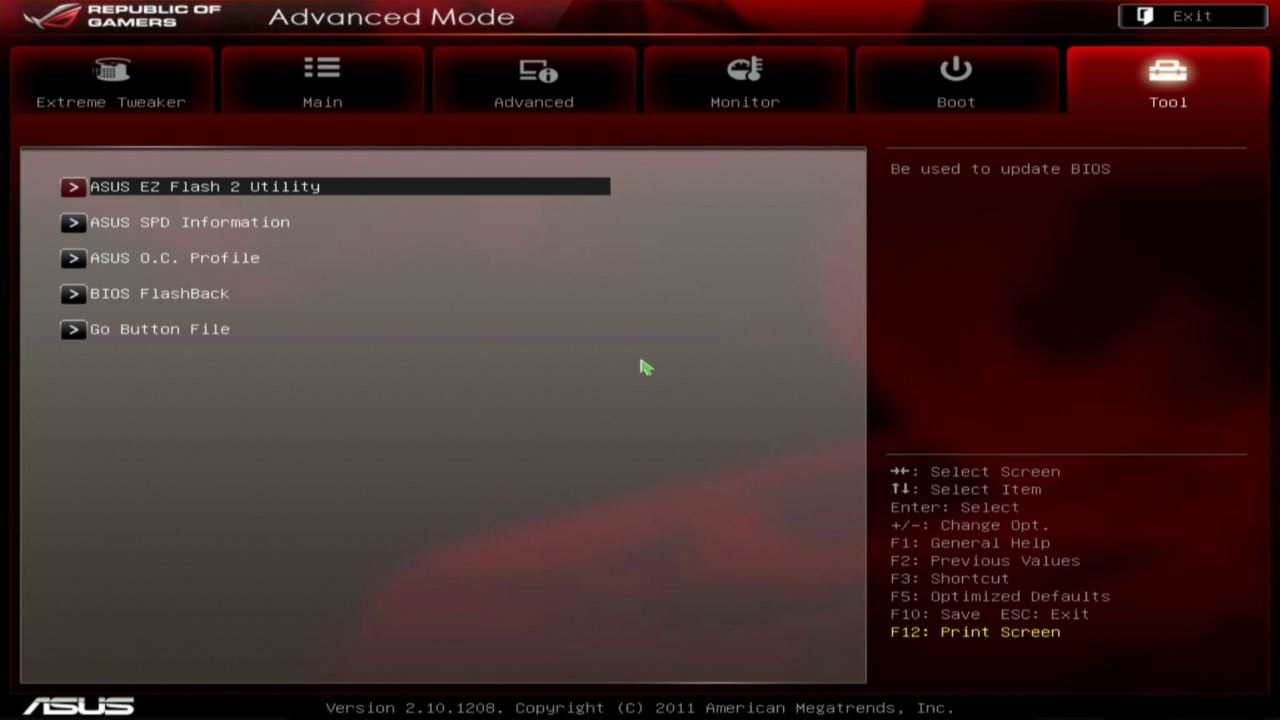

Далее следует раздел Tool, в котором собраны несколько полезных утилит:

UEFI, меню Tool
UEFI, меню Tool

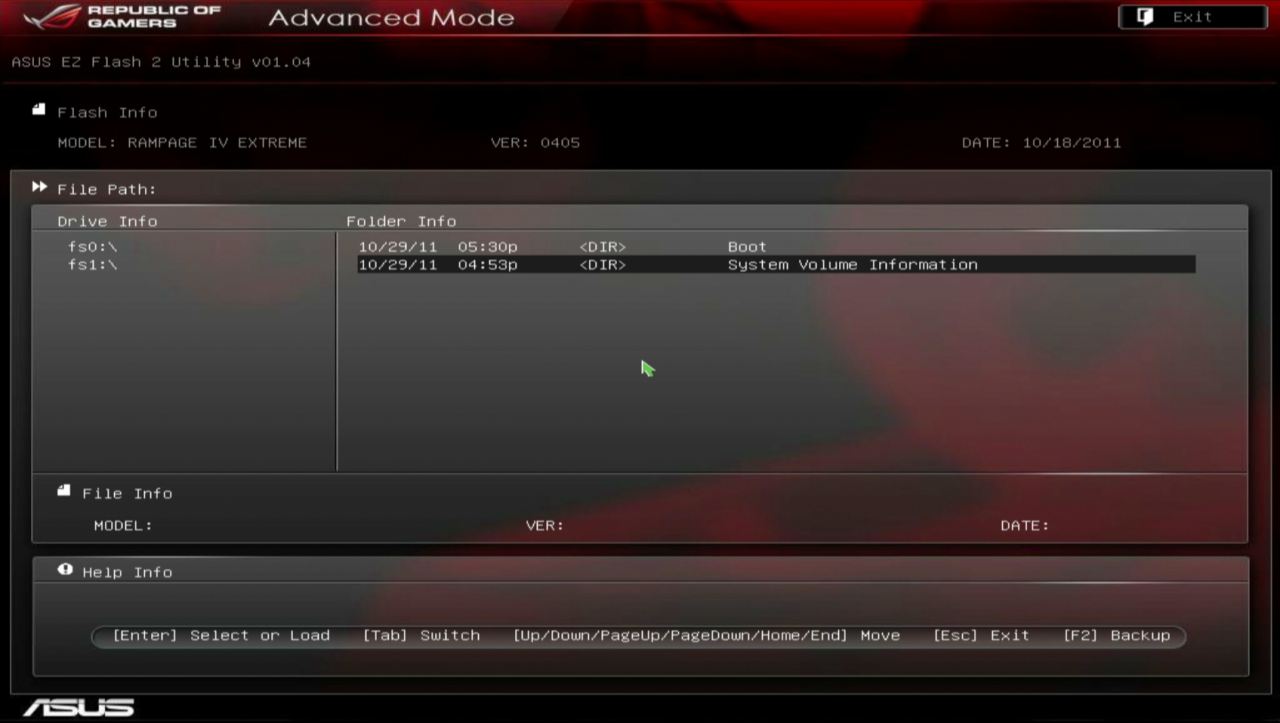

Первой в списке идёт EZ Flash 2 Utility, позволяющая без проблем обновить прошивку материнской платы:

UEFI, EZ Flash 2 Utility
UEFI, EZ Flash 2 Utility

Отмечу, что утилитой поддерживаются накопители с файловой системой NTFS.

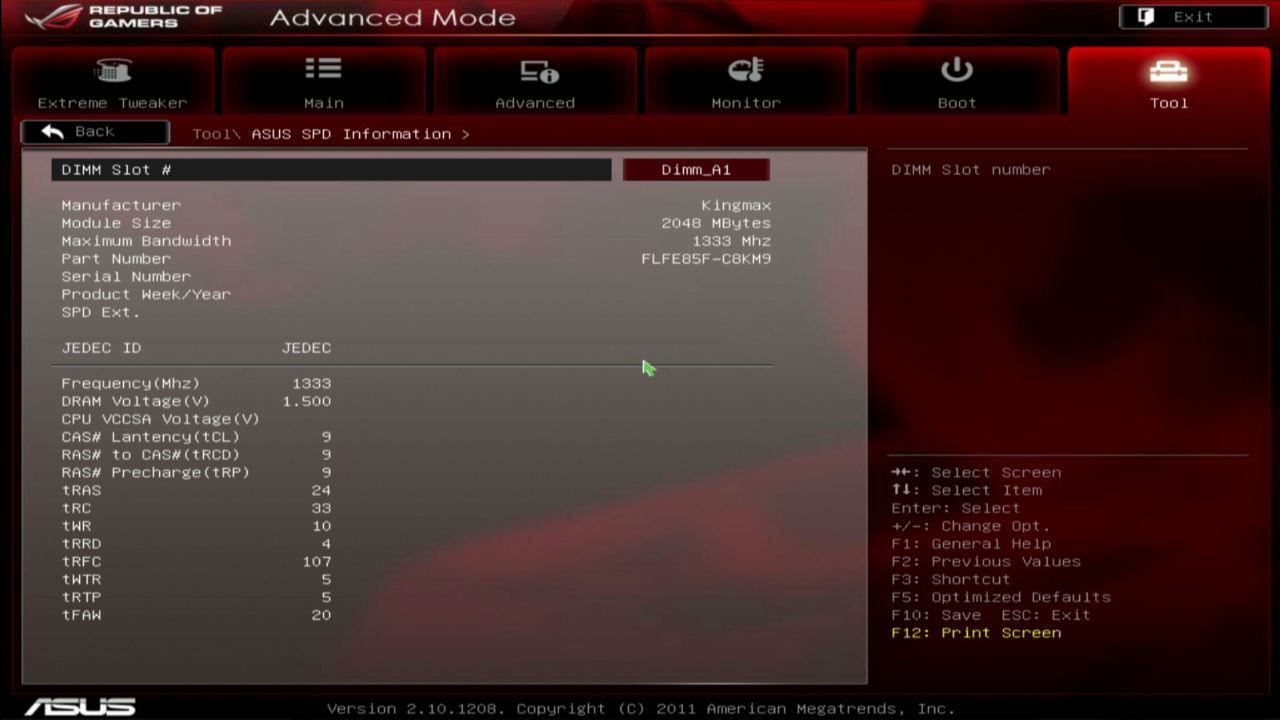

SPD Information предоставляет информацию об установленных модулях оперативной памяти.

UEFI, меню SPD Information
UEFI, меню SPD Information

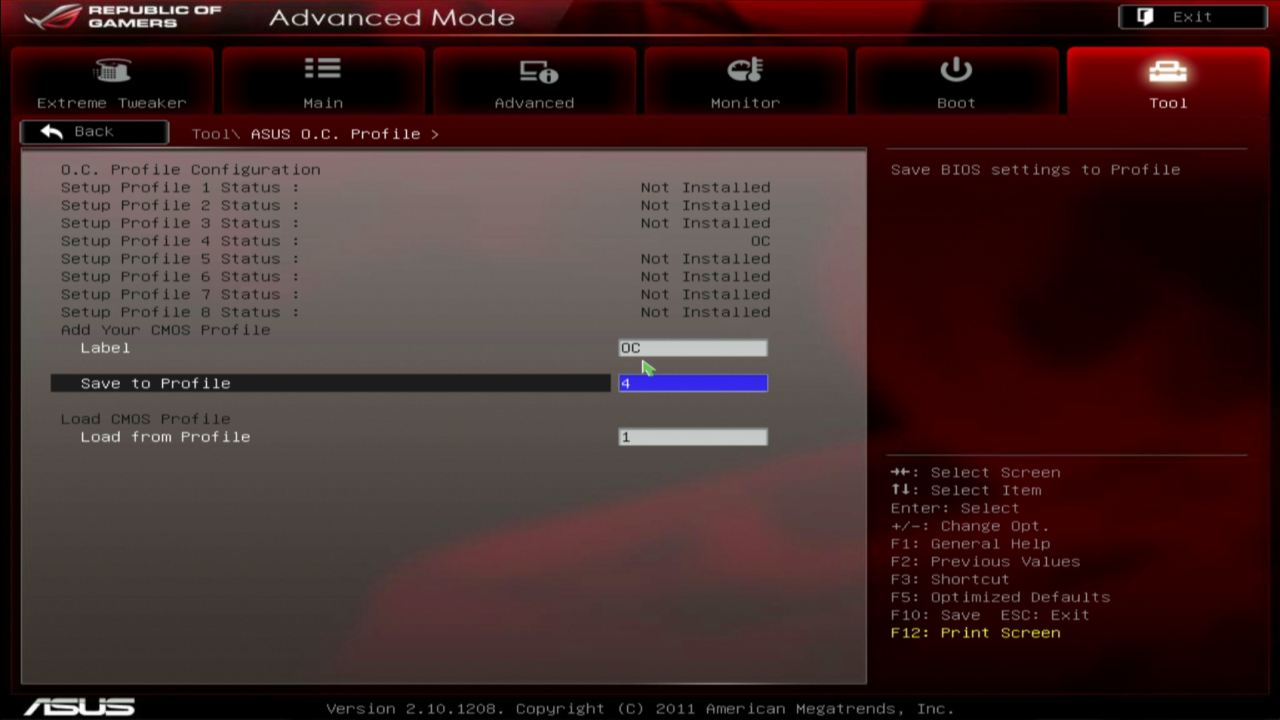

Следующая утилита — O.C. Profile:

UEFI, меню O.C. Profile
UEFI, меню O.C. Profile

Здесь можно сохранить до восьми профилей настроек системы.

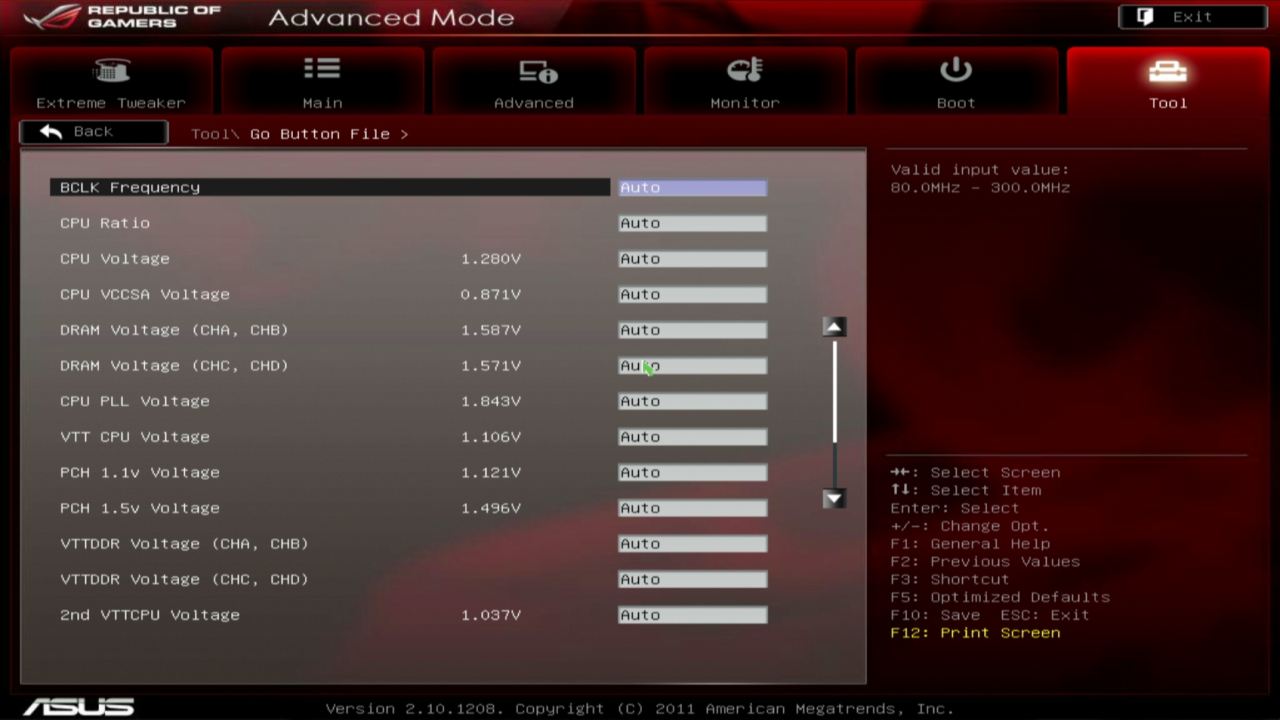

Особняком среди утилит стоит GO Button:

UEFI, меню GO Button
UEFI, меню GO Button

Здесь предоставляется возможности настроек разгона для использования с одноимённой кнопкой в правом верхнем углу материнской платы.

Тестирование

Тестовый стенд

ASUS Rampage IV Extreme тестировалась в составе следующей конфигурации:

Процессор: Intel Core i7 3960X, Intel Core i7 3930K
Видеокарта: NVIDIA GTX 570
Оперативная память: Kingmax 4 x 2 Гб 1333 МГц
Блок питания: Antec SG850W
Жесткий диск: Intel SSD 160 Гб

Разгон и температурный режим

Разгон процессора производился при напряжении питания 1.25 В, максимальная достигнутая частота при таком напряжении составила 4431 МГц.

Результат разгона процессора
Результат разгона процессора

С учётом использования самого агрессивного режима Load-Line Calibration, напряжение питание под нагрузкой, вероятно, было около 1.35 В.

Каких-либо проблем с разгоном выявлено не было, и ограничителем является лишь температурный режим процессора и его температура. Система стартовала и при 5 ГГц/1.4 В, но под нагрузкой быстро срабатывали механизмы защиты процессора от перегрева.

Хотя процессор быстро перегревался, непосредственно материнская плата нагрелась при тестировании не сильно.

Температурный режим под нагрузкой без разгона:

Температурный режим ASUS Rampage IV Extreme без разгона
Температурный режим ASUS Rampage IV Extreme без разгона

Температурный режим под нагрузкой с разгоном:

Температурный режим ASUS Rampage IV Extreme под разгоном
Температурный режим ASUS Rampage IV Extreme под разгоном

Что с разгоном, что без, температурный режим не может не радовать. Максимальное зафиксированное значение — всего 59 градусов.

OC KEY

OC Key — устройство для мониторинга и разгона системы в реальном времени, без необходимости заходить в UEFI. Выполнено оно в виде переходника DVI-DVI, и располагается между выходом графического адаптера и кабелем монитора:

ASUS Rampage IV Extreme OC KEY
ASUS Rampage IV Extreme OC KEY

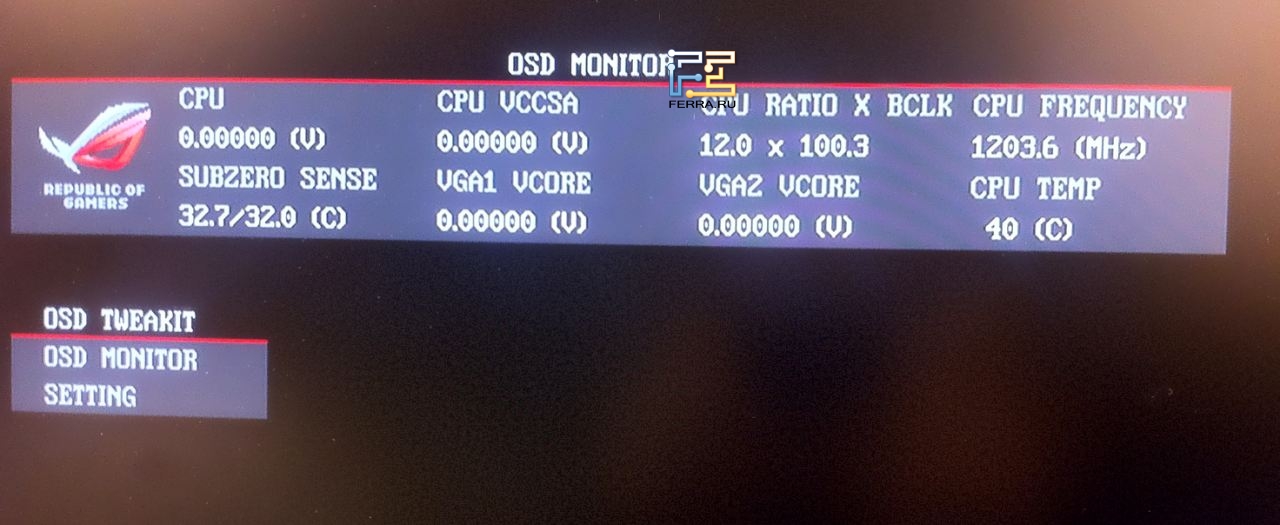

Данные выводятся непосредственно на монитор, управление происходит с клавиатуры. Первая вкладка — OSD Monitor — показывается постоянно, а вот дальше меню можно настраивать.

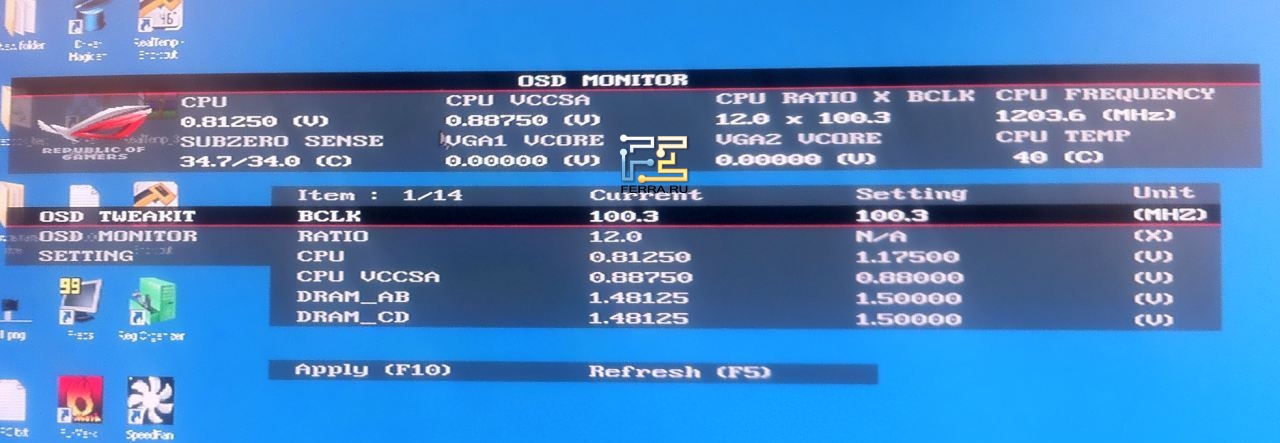

Перейдём к меню OSD Tweakit:

OC KEY Tweakit
OC KEY Tweakit

Тут собраны основные настройки разгона, такие как задание базовой частоты и коэффициента умножения процессора, и основных напряжений питания.

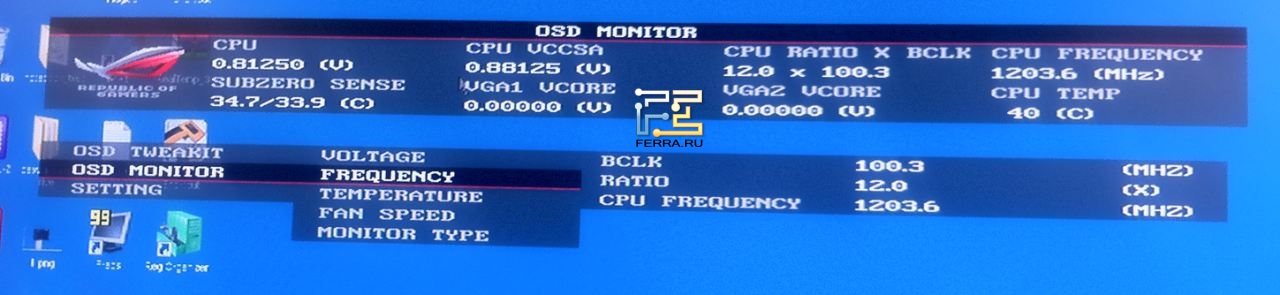

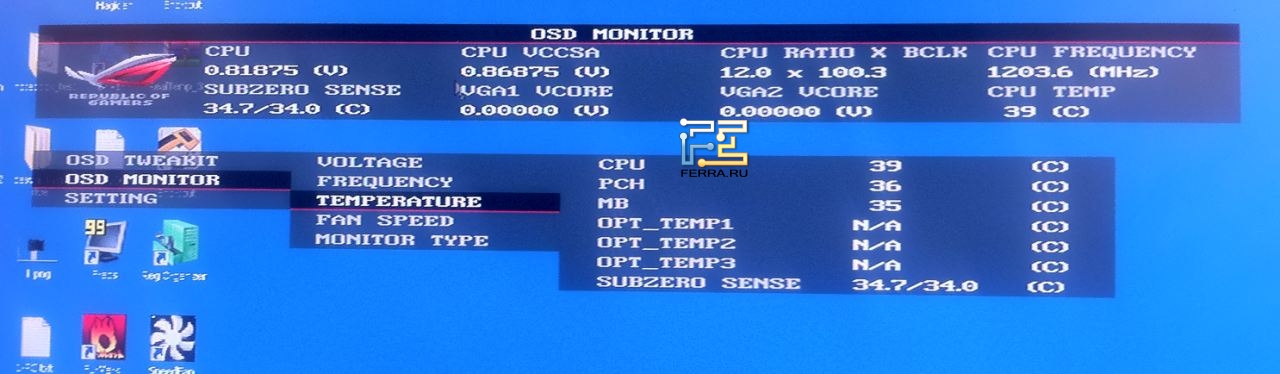

Следующая вкладка утилиты посвящена настройкам OSD Monitor:

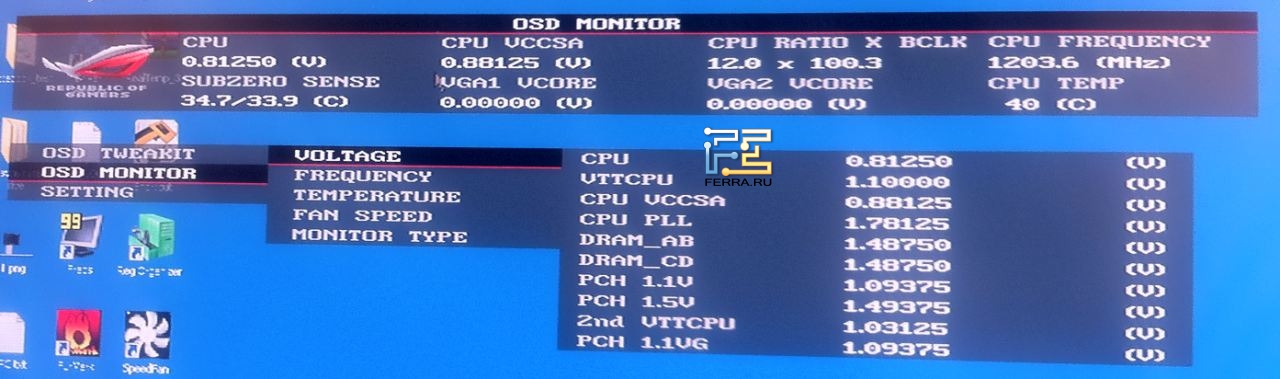

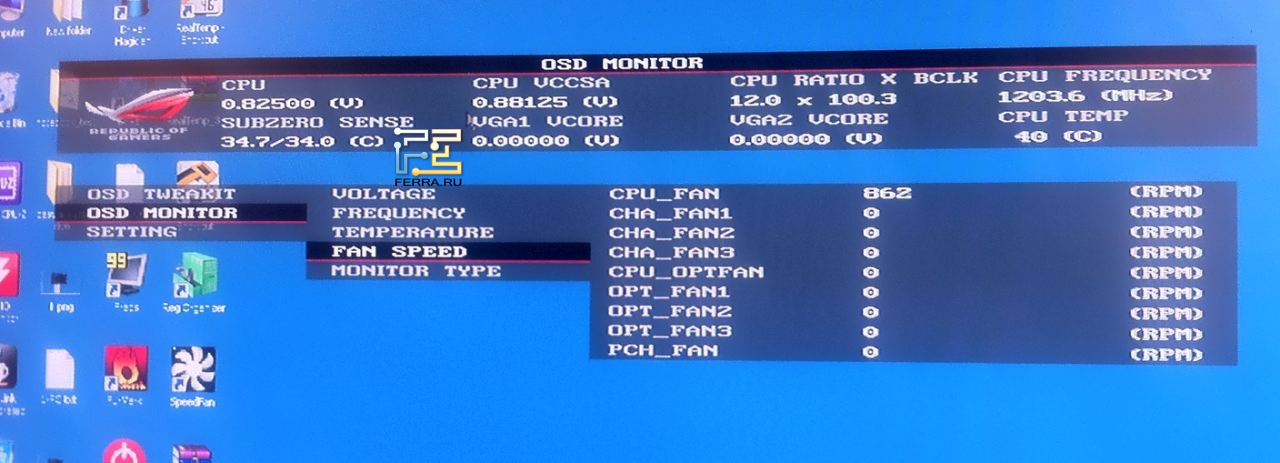

OC KEY OSD Monitor
OC KEY OSD Monitor

OC KEY OSD Monitor
OC KEY OSD Monitor

OC KEY OSD Monitor
OC KEY OSD Monitor

OC KEY OSD Monitor
OC KEY OSD Monitor

В отличие от настроек разгона (в коих на данной материнской плате можно заблудиться), в плане мониторинга возможности OC KEY не урезаны относительно меню UEFI, что похвально.

Последняя вкладка — Setting — посвящена не системе, а непосредственно настройкам самой OC KEY:

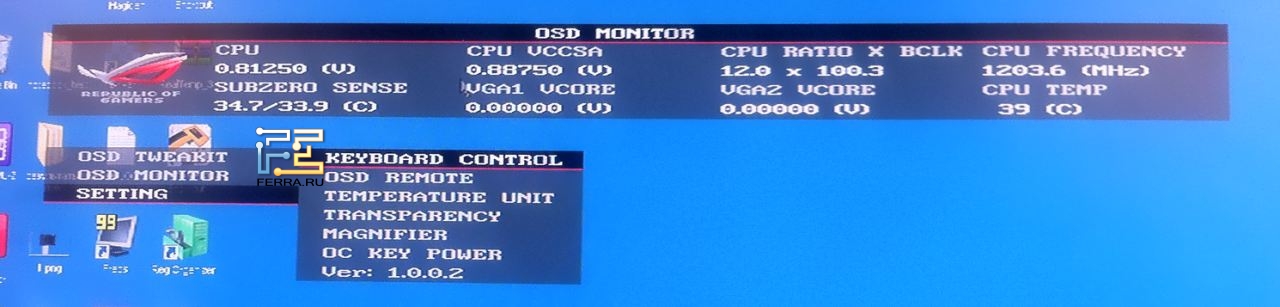

OC KEY Setting
OC KEY Setting

Что интересно, меню программы отображается как бы поверх всего того, что отображается видеокартой, поэтому возможности скриншотинга нет. И, что ещё интереснее , OC KEY работает даже при выключенной системе.

Работа OC KEY при выключенной системе
Работа OC KEY при выключенной системе

Результаты тестирования

Замеры производительности осуществлялись как для режима со штатными частотами, так и при разгоне. Частота работы памяти в обоих случаях составляла 1333 МГц, стендовый графический адаптер в лице GTX 570 разгону подвергнут не был.

Результаты тестирования материнской платы ASUS Rampage IV Extreme в Adobe Photoshop
Результаты тестирования материнской платы ASUS Rampage IV Extreme в Adobe Photoshop

Результаты тестирования материнской платы ASUS Rampage IV Extreme в Cinebench 11.5
Результаты тестирования материнской платы ASUS Rampage IV Extreme в Cinebench 11.5

Результаты тестирования материнской платы ASUS Rampage IV Extreme в Dirt 3
Результаты тестирования материнской платы ASUS Rampage IV Extreme в Dirt 3

Результаты тестирования материнской платы ASUS Rampage IV Extreme в 3Dmark 11 Extreme
Результаты тестирования материнской платы ASUS Rampage IV Extreme в 3Dmark 11 Extreme

Результаты тестирования материнской платы ASUS Rampage IV Extreme в Stalker COP
Результаты тестирования материнской платы ASUS Rampage IV Extreme в Stalker COP

Как видно по результатам тестирования, местами разгон даёт неплохую прибавку, местами рост производительность не велик. Но тут надо отметить, что производительность у LGA2011 и без разгона высока.

Выводы

выбор редакции
выбор редакции

Как показала многолетняя практика, материнская плата линейки Rampage плохой быть не может; не стала исключением и Rampage IV Extreme, способная удовлетворить запросы практически любого потенциального покупателя, особенно это касается покорителей вершин разгона. Список доступных в UEFI настроек системы содержит всё, что может потребоваться искушенному пользователю, температурный режим материнской платы остаётся холодным даже при разгоне процессора.

Нельзя не отметить и такие интересные особенности, как OC KEY, наличие кнопок включения/перезагрузки системы и сброса CMOS, а так же возможность конфигурирования PCIe устройств переключателями на плате. В общем, ASUS Rampage IV Extreme подала серьёзную заявку на звание лучшей материнской платы для LGA2011.

вывести на печать
