В январе 2011 года компания Intel выпустила на мировой рынок процессоры новой микроархитектуры Sandy Bridge. Некоторые отнеслись к ним скептически, ведь по уровню производительности они недалеко ушли от процессоров поколения Nehalem Socket 1366. И вот 14 ноября 2011 года появились процессоры поколения Sandy Bridge E на Socket 2011. С ними мы и познакомимся в данной статье.
Оглавление:
- Новые процессоры
- Процессоры Core i7 3960X и Core i7 3930K
- ASUS P9X79 Deluxe
- Жидкостная система охлаждения
Новые процессоры
По просторам интернета давно ходили разного рода слухи о новом разъеме LGA 2011. Некоторые утверждали, что процессоры для этого сокета будут восьмиядерными, другие надеялись на новое интегрированное видеоядро, а кто-то — на отменный разгонный потенциал и разного рода бонусы. Оправдались ли все эти надежды, мы скоро узнаем.
Socket 2011 — платформа абсолютно новая, но по сути, она является логическим продолжением для LGA 1155, только теперь нам предлагают старшие модели линейки, и поэтому в конце названия Sandy Bridge появилось обозначение «Е» (полагаю, от слова Extreme).
А вот и полетели осколки от первой разбитой вдребезги мечты. Новые процессоры несут в себе, как и прежде, только шесть ядер. Технология Hyper-Threading немного ободряет, но это уже виртуальные потоки. Общий объем кэша третьего уровня составляет 15 Мбайт. Напомним, что у самого старшего процессора платформы LGA 1155 объем кэша третьего уровня составлял лишь 8 Мбайт. Хороший скачок, посмотрим, насколько он будет оправдан. Количество линий PCI-Express увеличилось и достигло 40. У процессоров микроархитектуры Nehalem количество линий равнялось 36, так что здесь особого прорыва не наблюдается. Какого-либо упоминания о встроенном видео-ядре нет.
Оперативная память научилась работать в четырехканальном режиме. Это не может не радовать, но, если снова обратиться к истории микроархитектуры Nehalem (LGA 1366), то мы вспомним, что даже переход с двухканального режима работы памяти на трехканальный практически не давал прироста в повседневных задачах. Но, в любом случае, мощности много не бывает. Другой вопрос, что все это совершенно не бесплатно. Правда, и четырехканальной оперативной памяти в продаже пока что нет. Но я уверен, что производители быстро исправят эту маленькую проблему, особенно учитывая, что подобные договоренности уже имеют место быть.

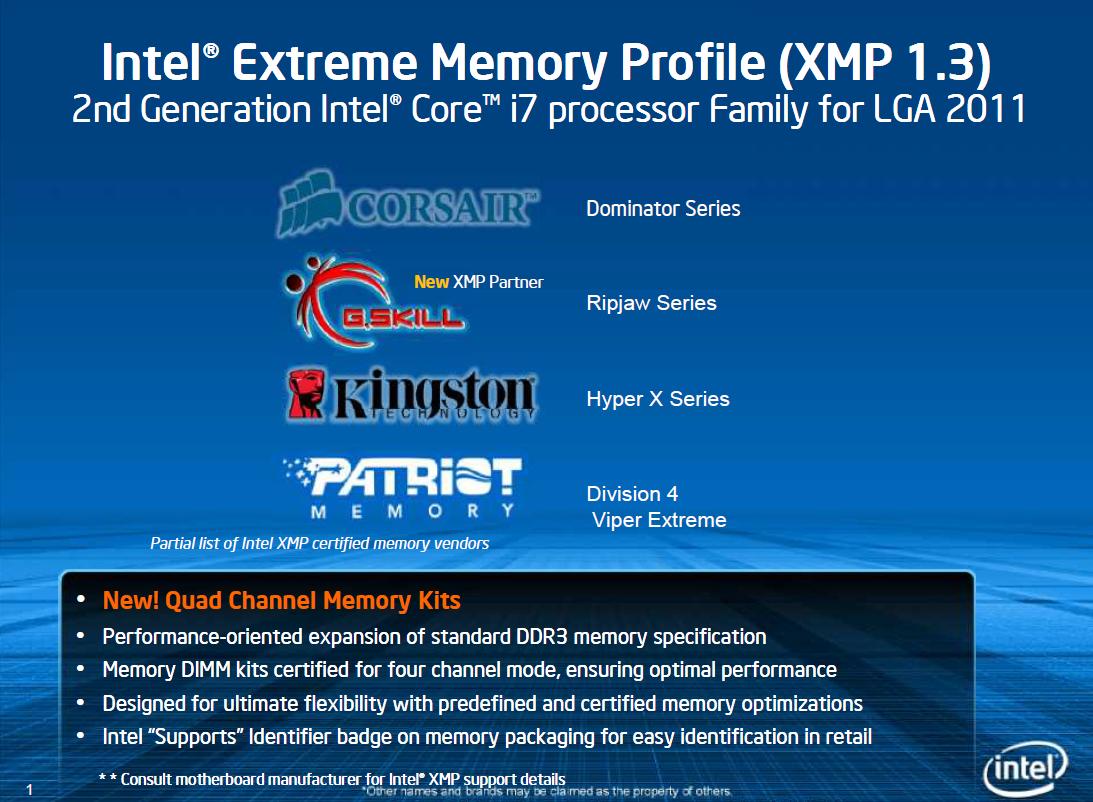

Список сертифицированных Intel производителей четырехканальной оперативной памяти
К тому же никто не запрещает использовать одновременно два комплекта двухканальной памяти, если у вас таковые уже есть.
Семейство процессоров LGA 2011
По данным пресс-релиза, для LGA 2011 предусмотрено только три процессора, два из которых шестиядерные, и один четырехядерный. Последний появится в продаже только в первом квартале 2012 года.

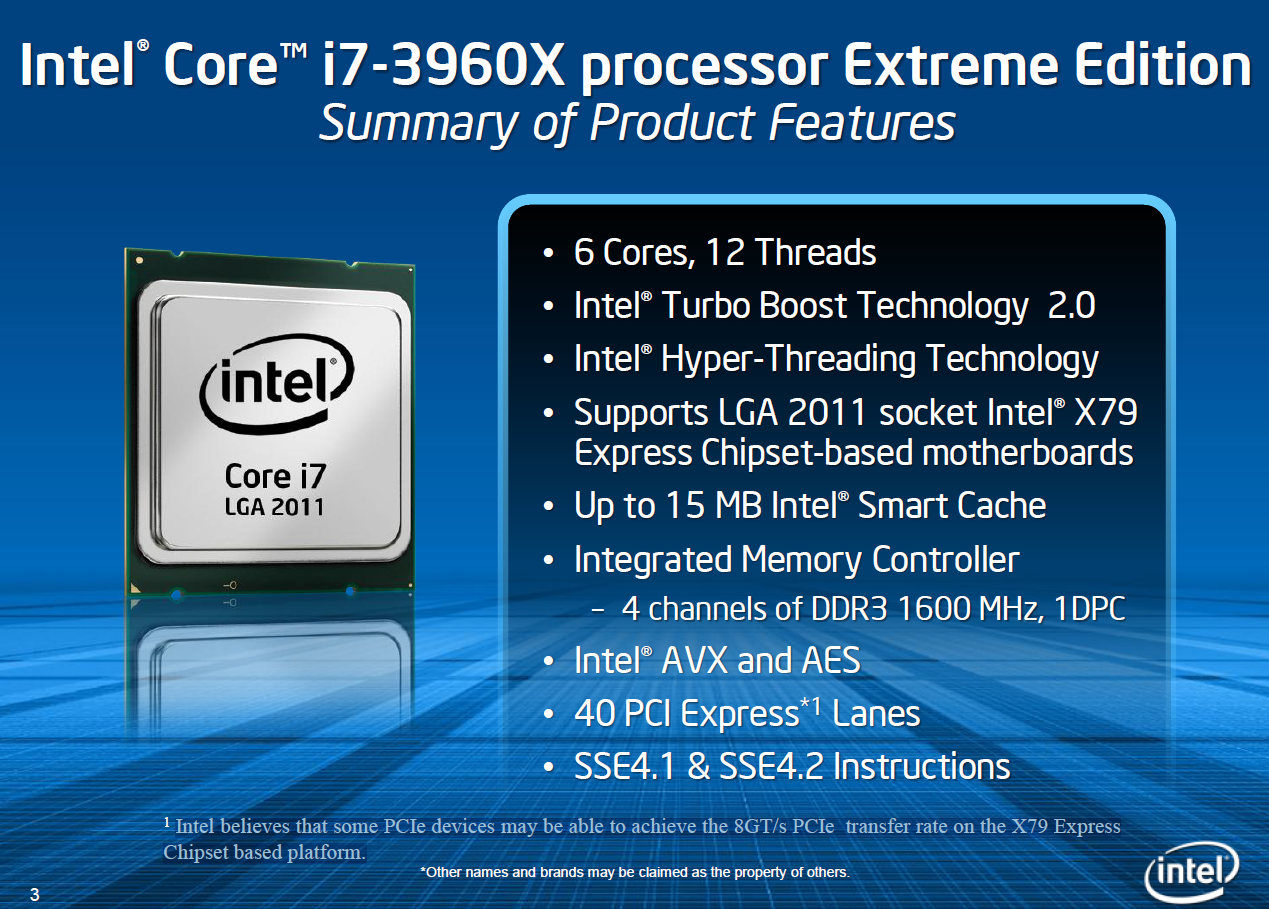

Все процессоры Sandy Bridge E относятся к новому, трехтысячному семейству. Самый старший из них — Core i7 3960X. Его цена составляет 990 долларов, а значит, в России меньше чем за 35 тысяч его купить вряд ли удастся. Ценовое позиционирование и буква «Х» подсказывают, что это экстрим версия процессора для новой топовой платформы с разблокированным множителем. Его базовая тактовая частота составляет 3300 МГц. Однако технология Intel Turbo Boost автоматически увеличивает частоту до 3900 МГц в режиме одноядерной нагрузки. Объем кэша третьего уровня составляет 15 Мбайт и процессор, как и обещано, работает с четырехканальной оперативной памятью. TDP 130 Ватт, не мало. Но количество ядер возросло с привычных нам четырех до шести, что не могло не отразиться на количестве потребляемой энергии, и, как следствие, количестве выделяемого тепла.
Следующий на очереди — процессор 3930К. Его стоимость 555 долларов. Опять же, это в США, у нас будет 20 000 рублей и больше, особенно в первое время. Тактовая частота этого процессора ниже на 100 МГц относительно старшего собрата и составляет 3200 МГц. Объем кэша третьего уровня 12 Мбайт, что на 3 Мбайта меньше, чем у процессора 3960Х. Множитель остался разблокированным, это добрая весть. Теплопакет составляет 130 Ватт.
Так как других шестиядерных процессоров под LGA 2011 не предвидится, то можно с уверенностью сказать, что «народных» шестиядерников пока что не будет. Это печальная новость для многих. Но топовые решения всегда стоили больших денег. Однако надежда на то, что шестиядерный аналог Celeron’а появится в продаже, все еще теплится.
Intel Core i7 3820 — последний из трех представленных процессоров. В отличие от старших собратьев, под теплораспределительной крышкой этого процессора будет только 4 ядра. Цена еще не определена, но, предполагаю, что она будет в районе 300 долларов США. Тактовая частота составляет 3600 МГц, объем кэша третьего уровня 10 Мбайт. Что обозначает подпись «частично разблокированный», точно пока что неизвестно. Возможно, это значит, что множитель можно будет увеличивать только до максимального значения, которое использует технология Turbo Boost для авторазгона одного ядра. Вот как комментирует данный момент сама компания Intel на своих презентациях: «Partial Overclocking: Partial overclocking is available on the 4 core LGA 2011 processor. Partial overclocking will allow you to adjust the core multiplier to a preset maximum.» Самое замечательное, что два ядра у нас отчекрыжили, кэш уменьшили, а теплопакет остался прежним — 130 Ватт. Удивительное рядом.

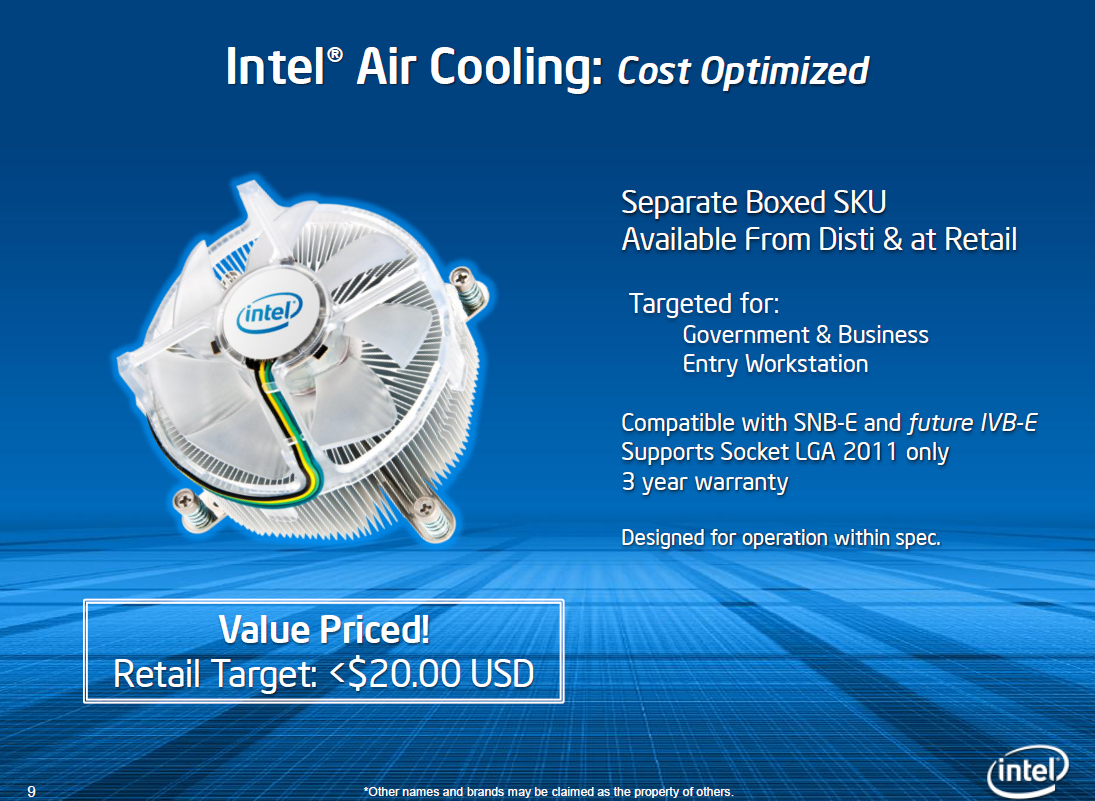

Обратите внимание: в ВОХ версиях новых процессоров не будет системы охлаждения.
Отныне привычные всем боксовые кулеры будут продаваться отдельно по цене приблизительно 20 долларов США. На самом деле, это немного странно. Лично я с трудом представляю себе человека, который покупает процессор как минимум за 500 долларов, и оснащает его столь слабопроизводительной системой охлаждения, которая еще и стоит 20 $. Температурные режимы при использовании данной системы охлаждения вы сможете узнать чуть позже.
Альтернативные системы охлаждения для LGA 2011
На данном слайде представлено три альтернативные системы охлаждения. Каких-либо параметров не известно.

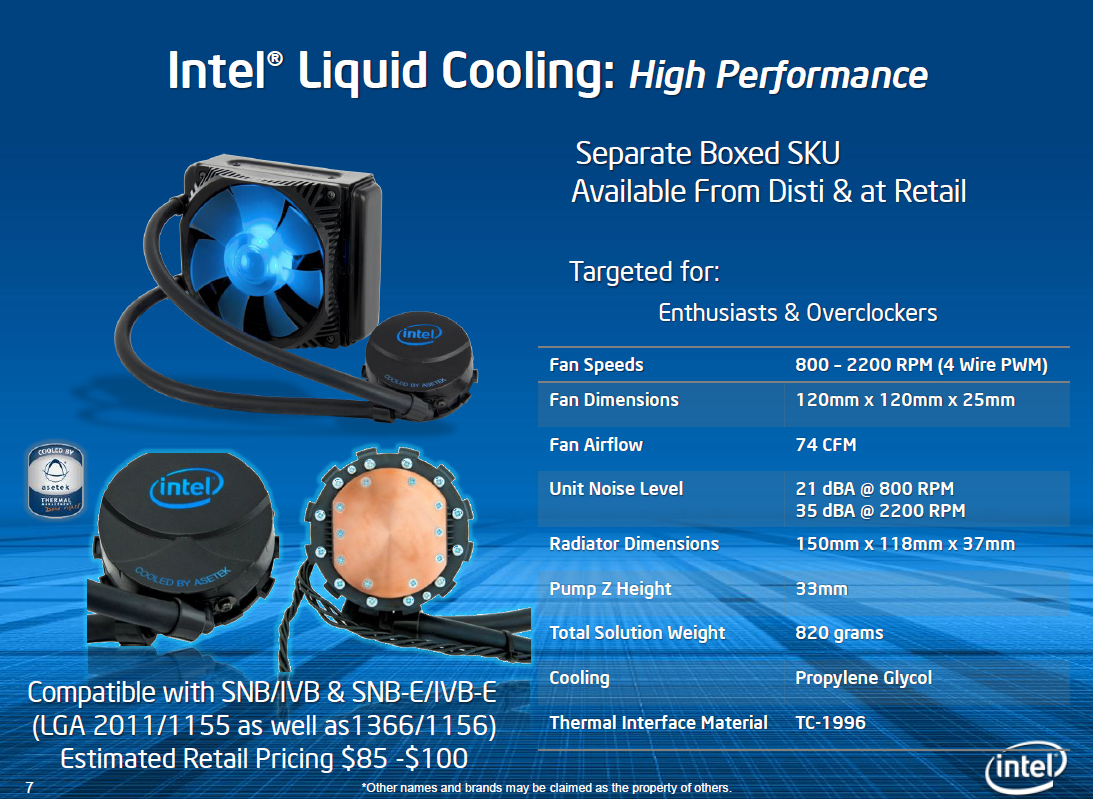

Компания Intel решила обзавестись собственной водяной системой охлаждения. Точнее, произведена «водянка» компанией Asetek, но по заказу Intel. Цена около ста долларов США смотрится заманчивой, особенно если система охлаждения оправдает себя. Мы уже завладели одним экземпляром, и чуть ниже о нем расскажем в этой статье.

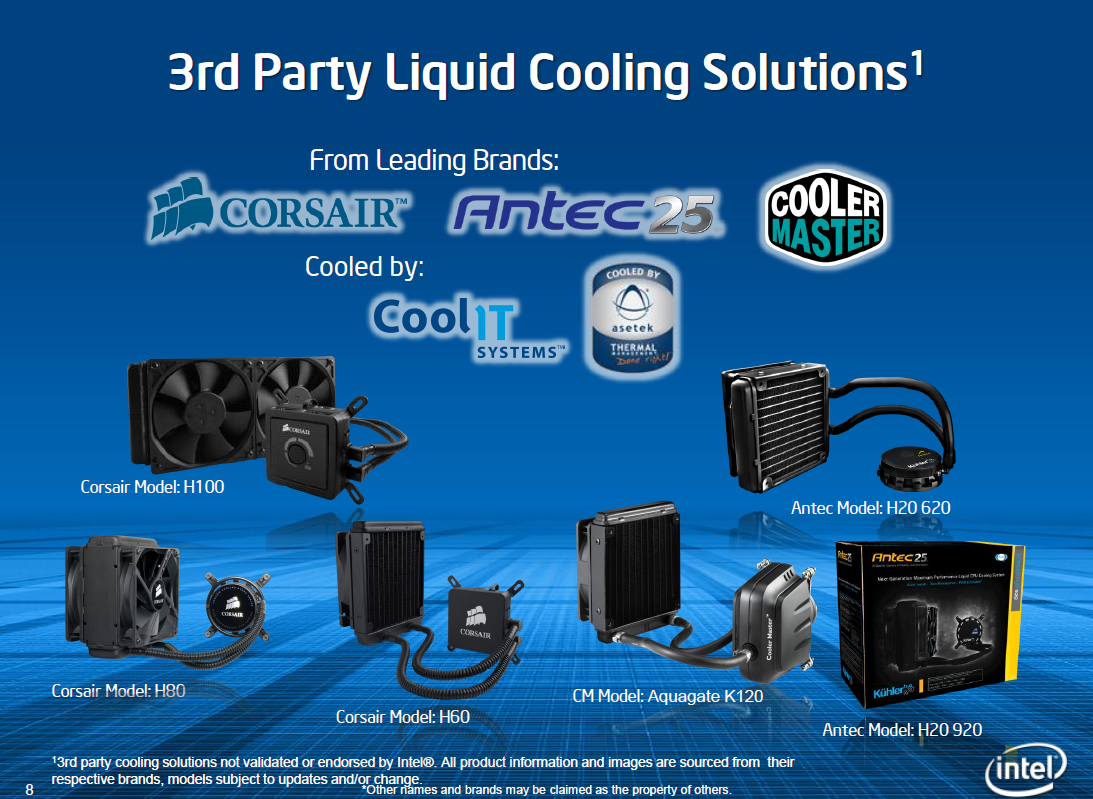

Альтернативные жидкостные системы охлаждения
Несколько альтернативных систем жидкостного охлаждения совместимых с LGA 2011

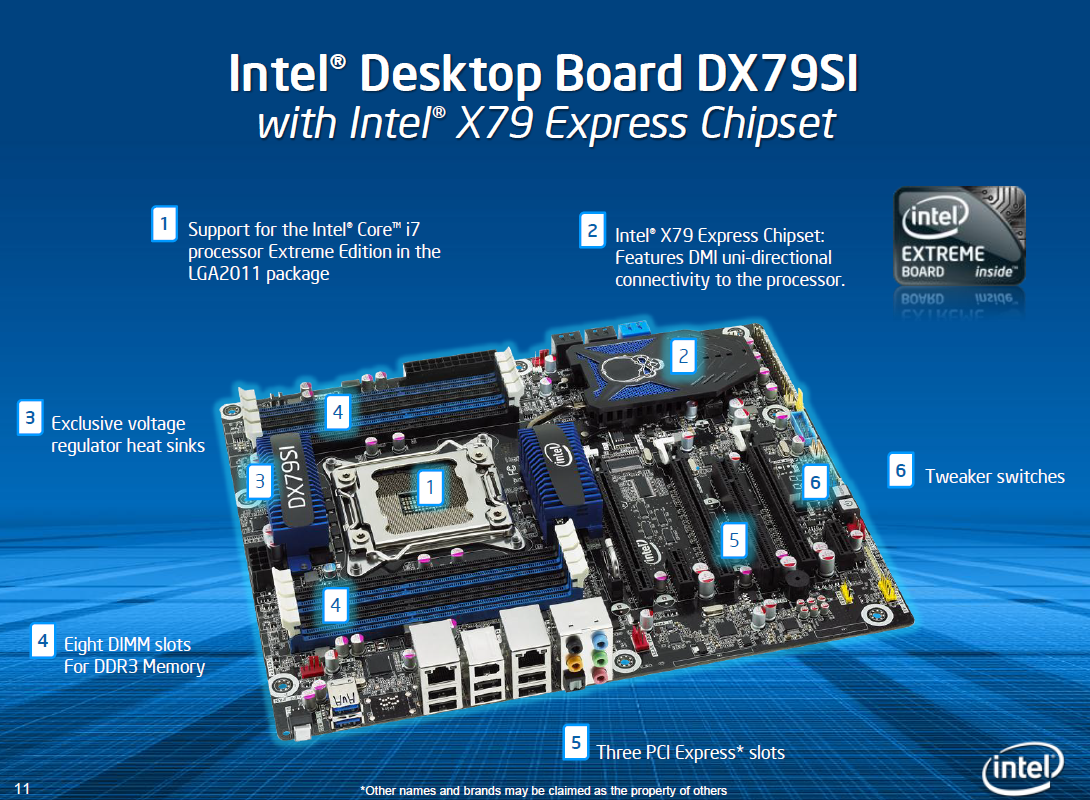

Референсная материнская плата Intel LGA 2011
На данном слайде изображена референсная материнская плата Intel, работающая на логике X79 Express Chipset.
Северный мост давно интегрирован в сам процессор. Как уже говорилось выше, в нем появилась поддержка четырехканального режима работы оперативной памяти, а число линий PCI-Exprees увеличилось до 40. Южный мост, судя по слайду, так и не получил возможность самостоятельной работы с USB 3.0, что очень и очень печально. Реализована поддержка чипсетом двух разъемов SATA 6 Gbit.
Оглавление:
- Новые процессоры
- Процессоры Core i7 3960X и Core i7 3930K
- ASUS P9X79 Deluxe
- Жидкостная система охлаждения
Процессоры Core i7 3960X и Core i7 3930K
К нам на тестирование попали оба шестиядерных процессора.
Начнем со старшего — Core i7 3960X.

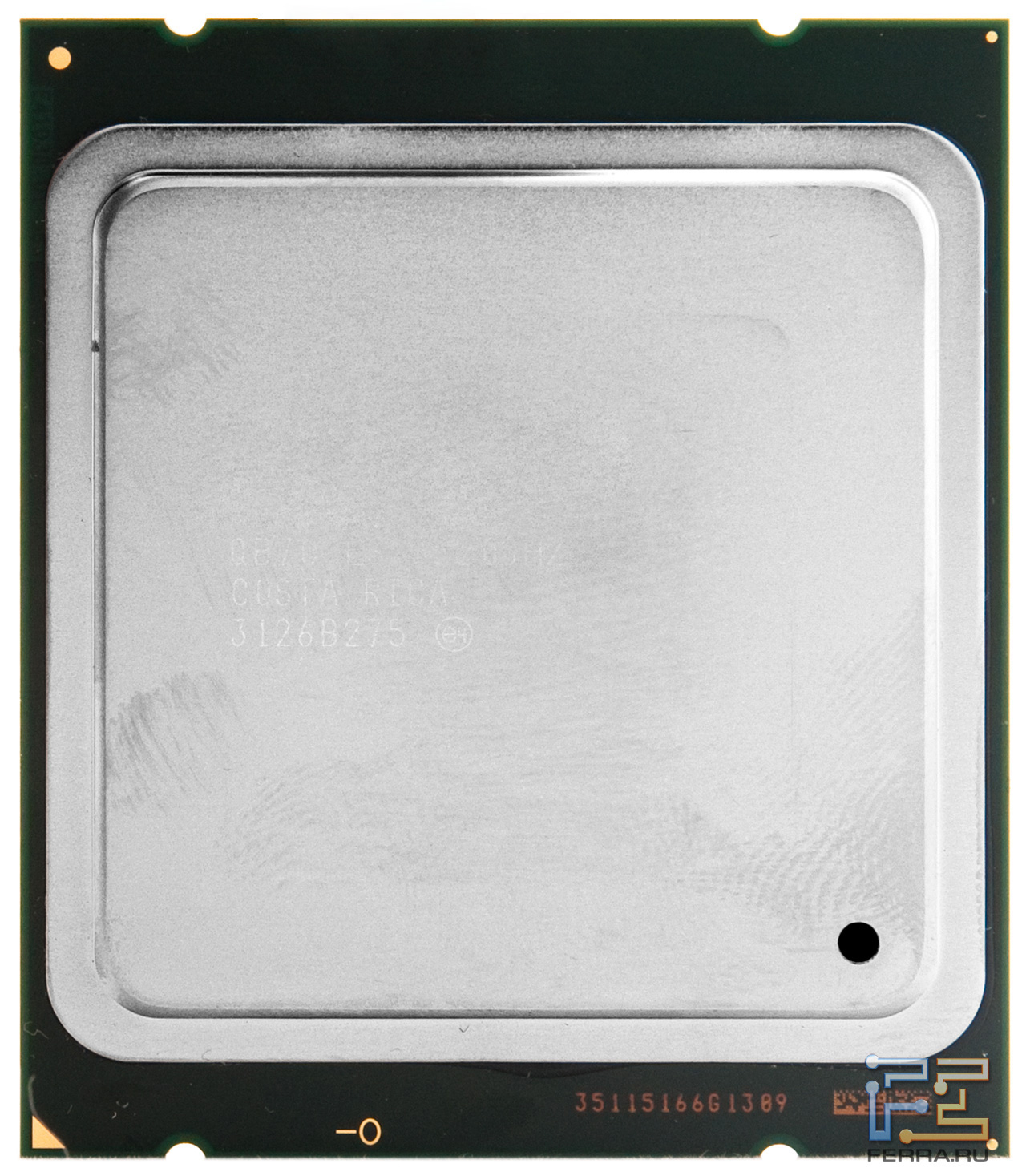

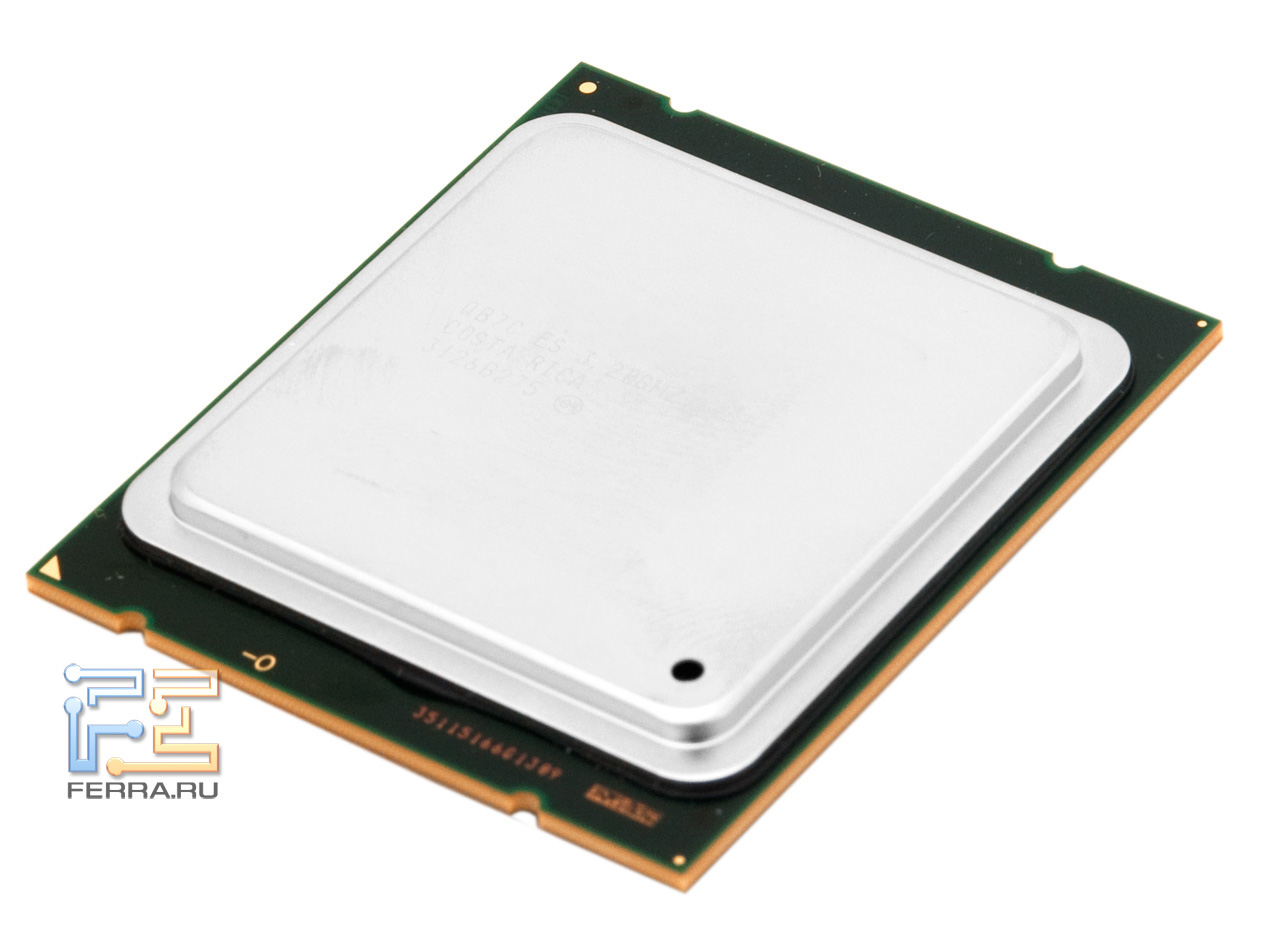

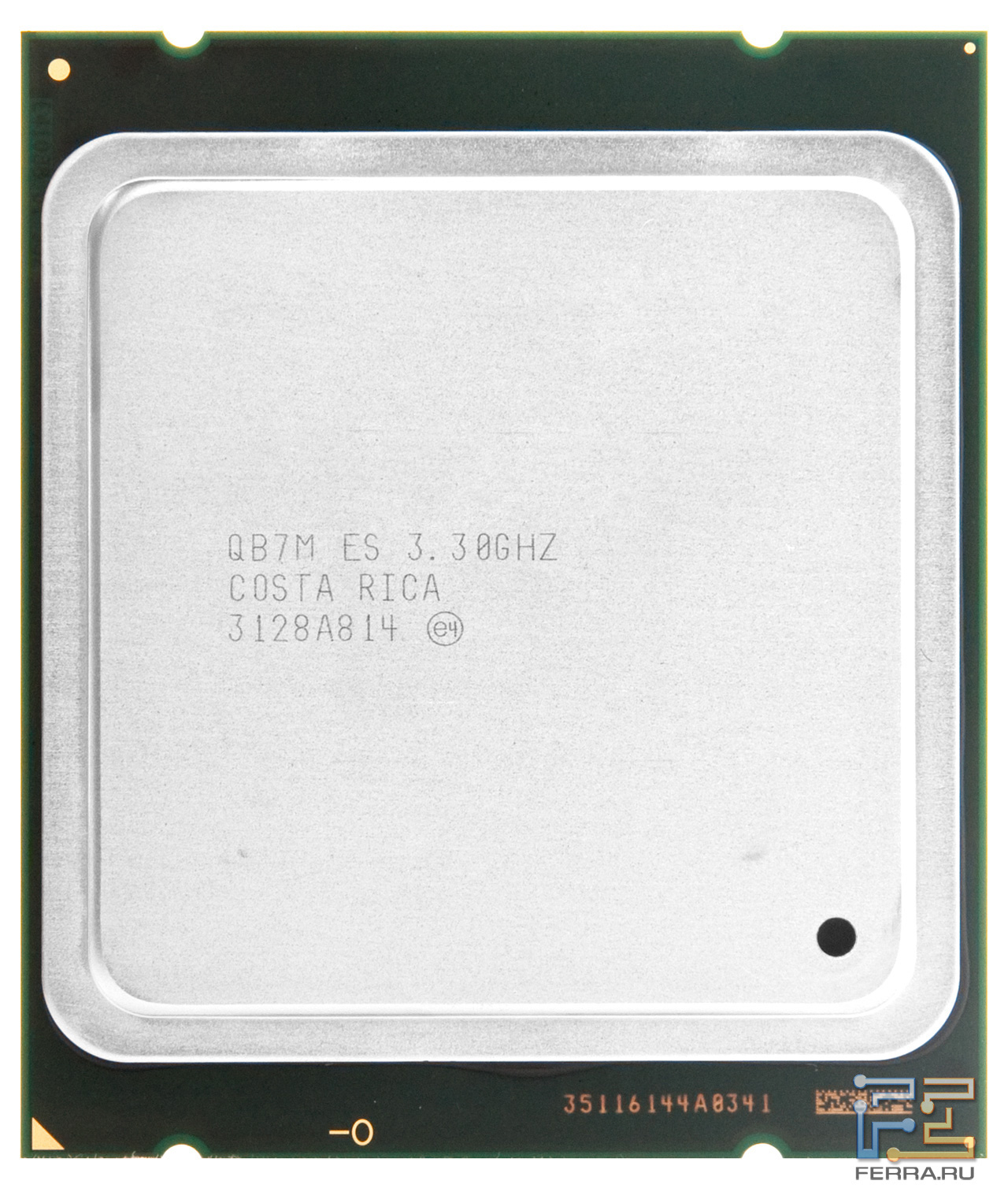

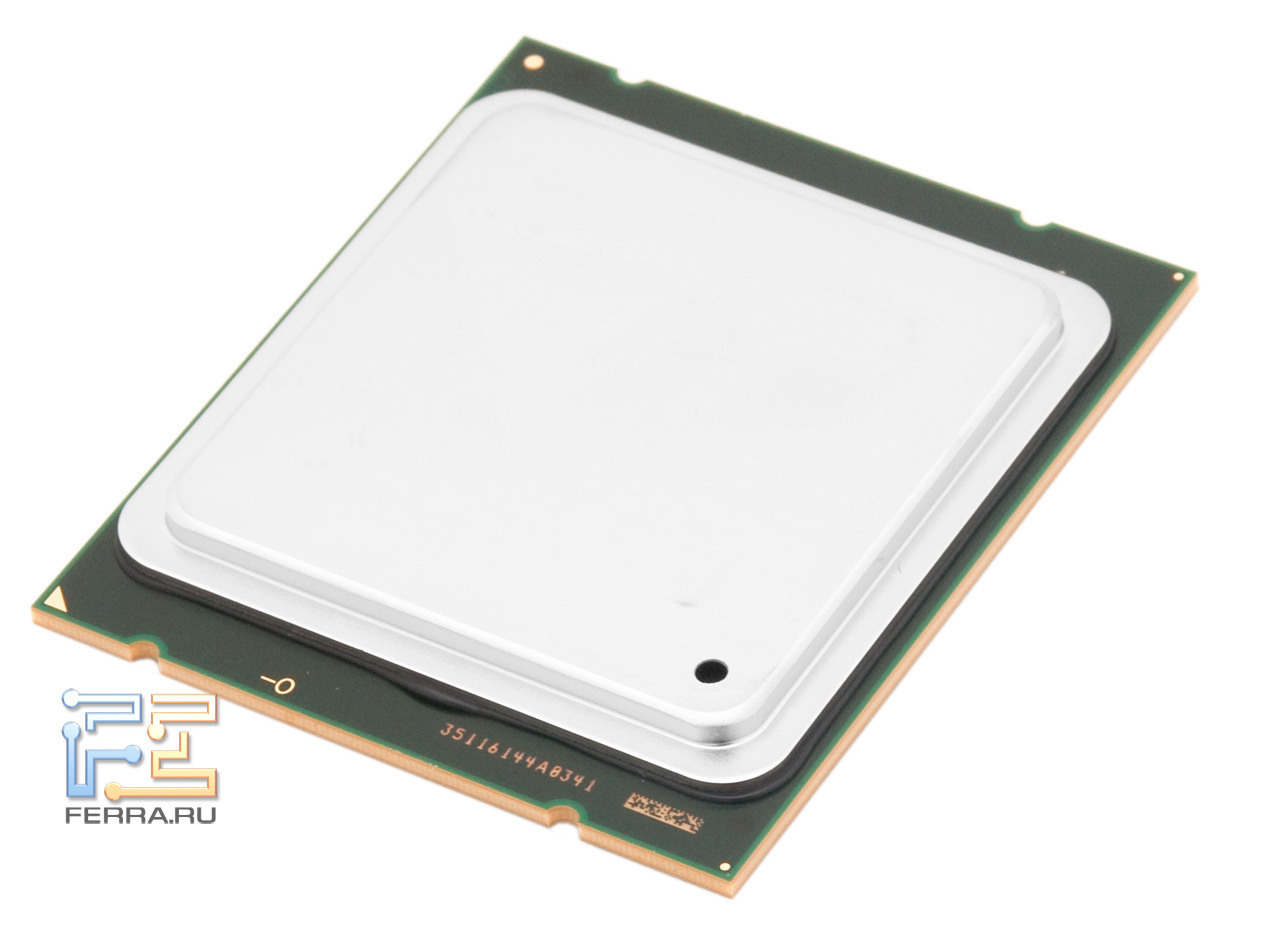

Перед нами Core i7 3960X. Нужно отметить, что процессоры изменились в размерах и стали больше относительно предшественников.

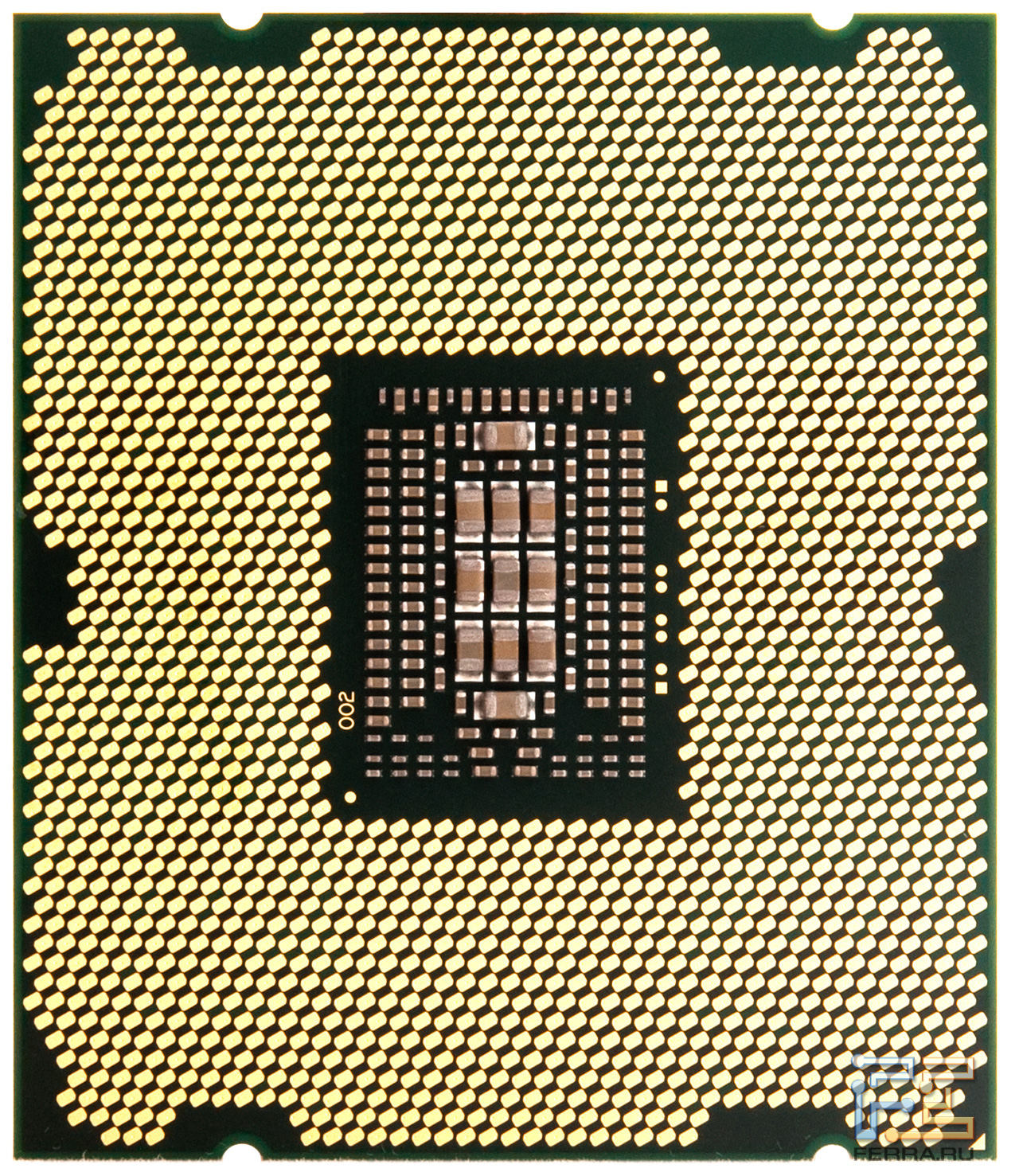

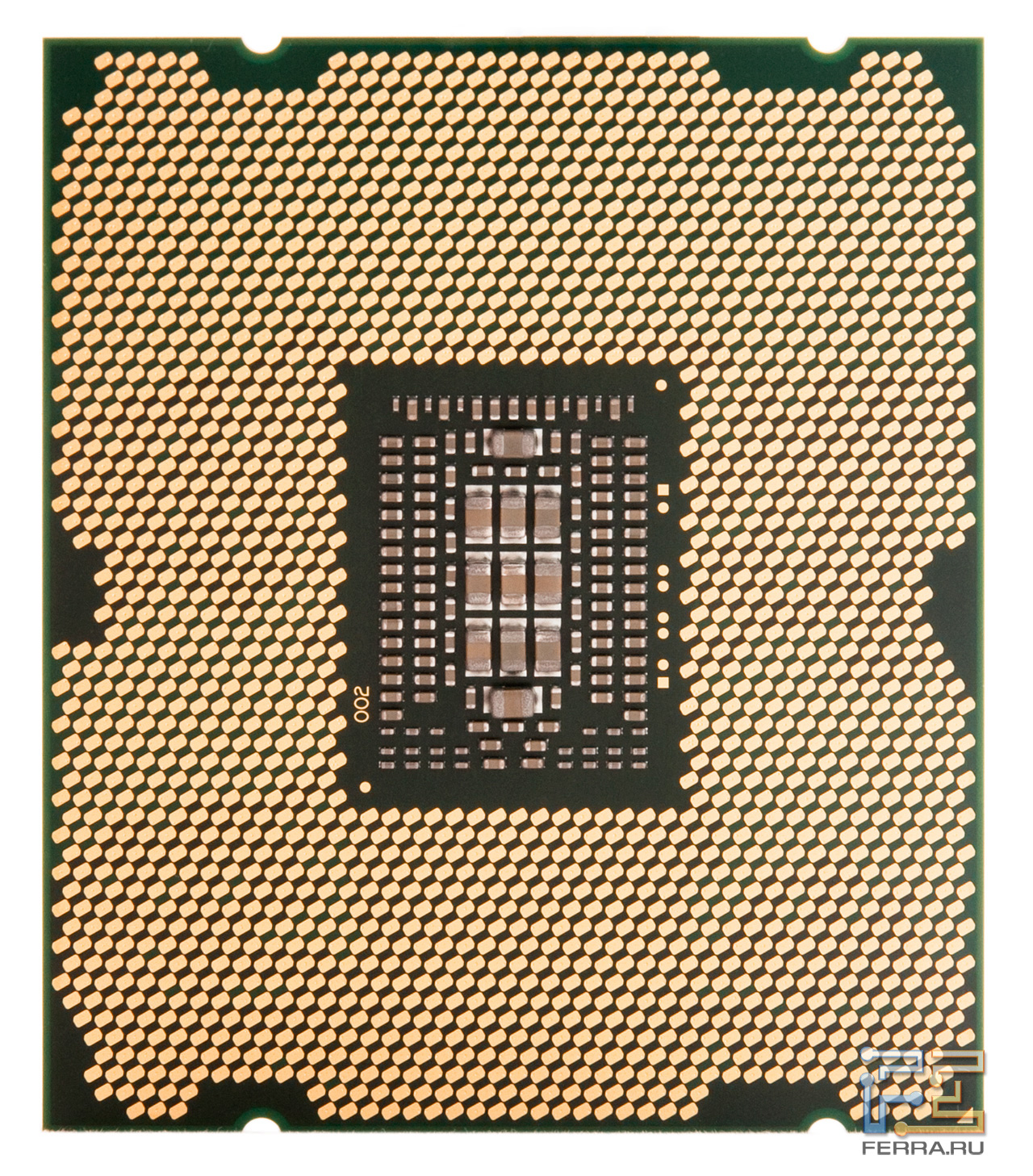

Первое, что бросается в глаза — четыре ключа вместо двух. Количество контактов равно 2011, хотя я, если честно, их не пересчитывал. Процессор произведен в Коста Рике.

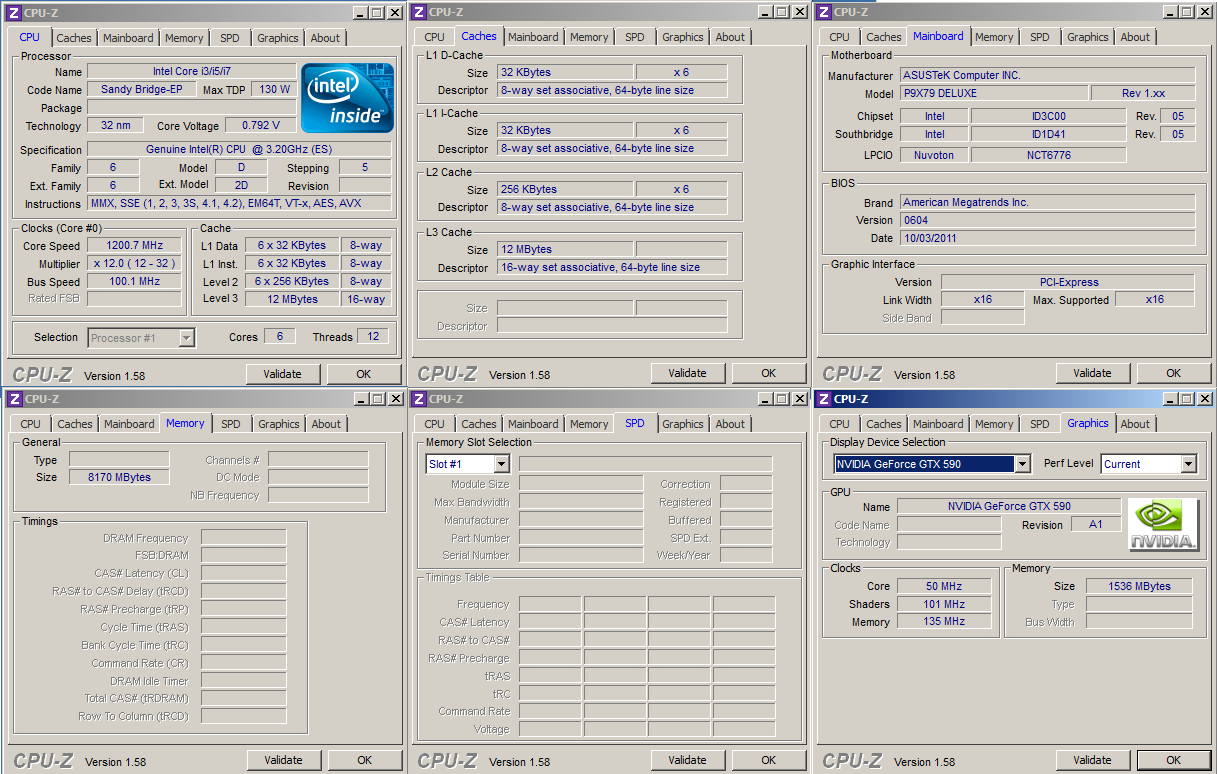

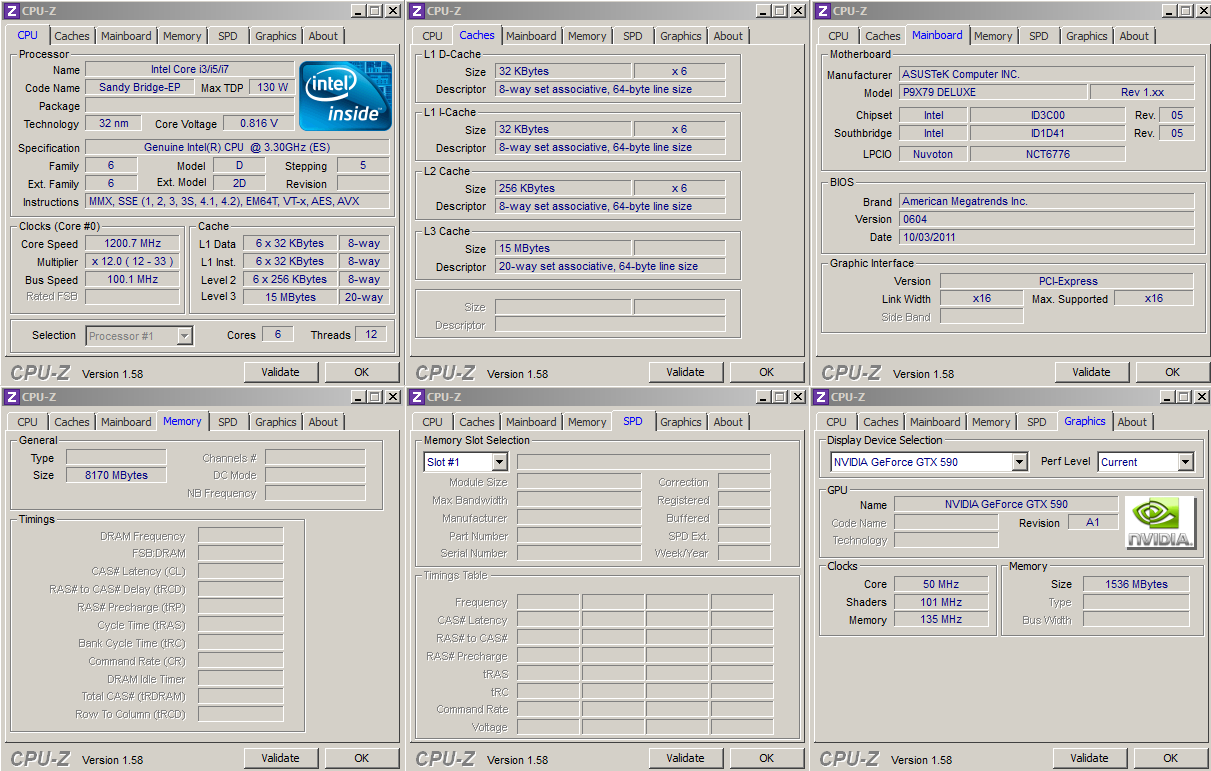

Программа CPU-Z не распознает новые процессоры корректно, но спасибо хотя бы за то, что правильно определяет принадлежность к семейству Sandy Bridge E, тактовую частоту и объем кэша. Не пугайтесь, увидев 1200 МГц — это технологии энергосбережения отрабатывают свое имя. Процессор был установлен в материнскую плату ASUS P9X79 DELUXE, о ней более подробно мы поговорим чуть позже.
Переходим к процессору Intel Core i7 3930K.
Опять же, не пугайтесь тактовой частоты в 1200 МГц. Если вы посмотрите на максимальный множитель, то увидите, что он равен 32, а в паре с тактовой частотой системной шины это дает 3200 МГц. Частота и тип оперативной памяти не определяются, как и в случае с процессором Core i7 3960X. Оба испытуемых процессора поддерживают технологию Hyper-Threading, которая впервые появилась в процессорах Intel Pentium 4 и не потеряла актуальности по сей день. Хотя лично я считаю, что шести честных ядер, особенно в паре с высокой тактовой частотой, хватит на сегодняшний день для выполнения любых повседневных задач.
На этом закончим изучение характеристик новых процессоров и перейдем к другой, не менее важной части — изучению новой материнской платы ASUS P9X79 Deluxe.
Оглавление:
- Новые процессоры
- Процессоры Core i7 3960X и Core i7 3930K
- ASUS P9X79 Deluxe
- Жидкостная система охлаждения
ASUS P9X79 Deluxe
Пусть вас не удивляет тот факт, что в обзор новых процессоров совершенно неожиданно «влез» обзор и новой материнской платы. Ведь процессор без материнской платы — совершенно бесполезная вещь.

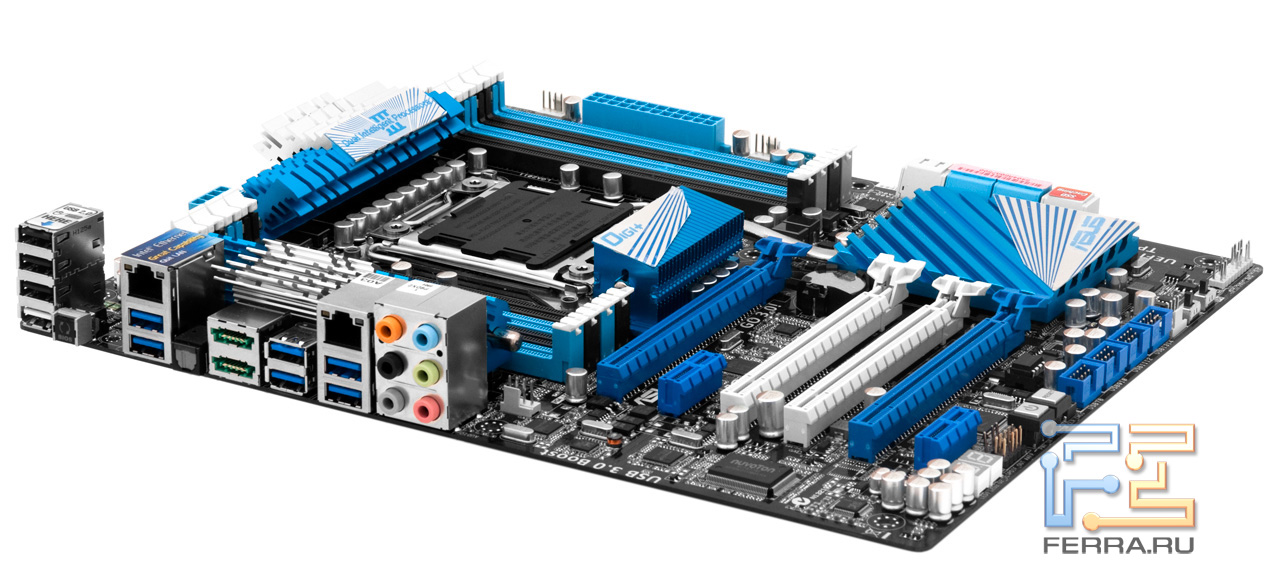

Материнская плата ASUS P9X79 Deluxe
Начнем изучение материнской платы с упаковки.
Лицевая сторона упаковки ASUS P9X79 Deluxe
Упаковка выполнена в темной цветовой гамме, и только название самой платы выделено ярким желтым цветом.
Обратная сторона упаковки ASUS P9X79 Deluxe
На обратной стороне упаковки по традиции рассказывается о всех фирменных технологиях.

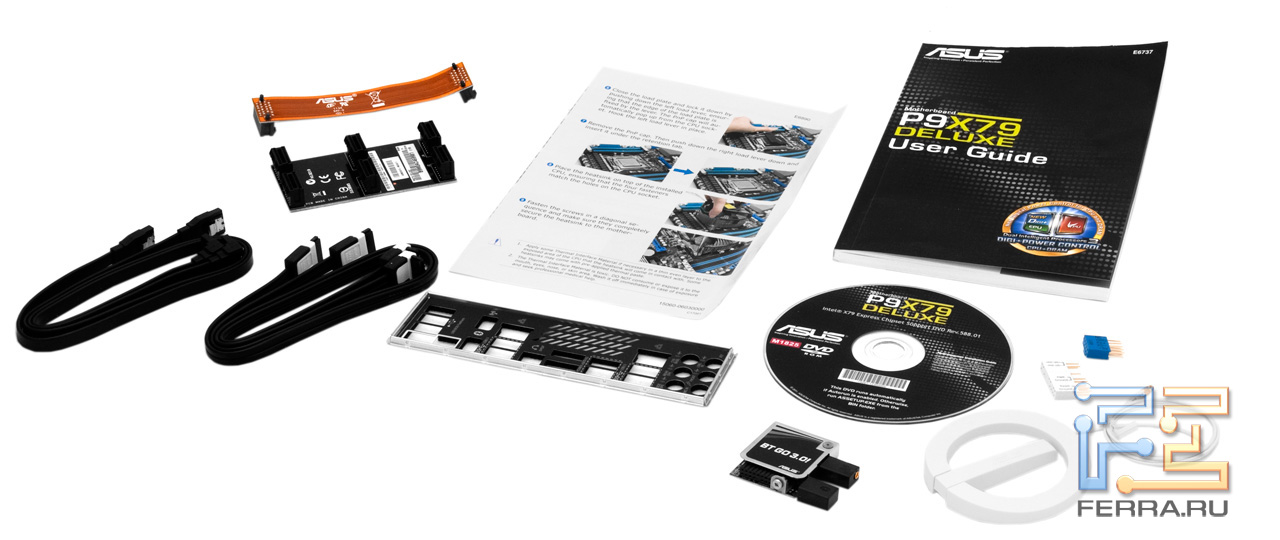

Комплектация материнской платы ASUS P9X79 Deluxe
Комплектация материнской платы богатая и включает в себя следующие компоненты:
- Мануал с техническими характеристиками;
- Мануал по инсталляции процессора в разъем (об этом более подробно рассказано ниже по тексту);
- Диск с драйверами и утилитами;
- Заглушка для задней панели;
- Четыре кабеля SATA 6 Gbit
- Мостик CrossFireX;
- Мостик NVIDIA SLI;
- Подключаемый модуль Bluetooth BT GO 3.0;
Все необходимое в комплекте поставки есть, так что проблем возникнуть не должно. На диске с программным обеспечением вы найдете все необходимые драйверы и утилиты. Одну из них, ASUS AI Suite II, осветим подробней.
Данная утилита представляет собой комплекс программ для тонкой настройки работы материнской платы и процессора из операционной системы.

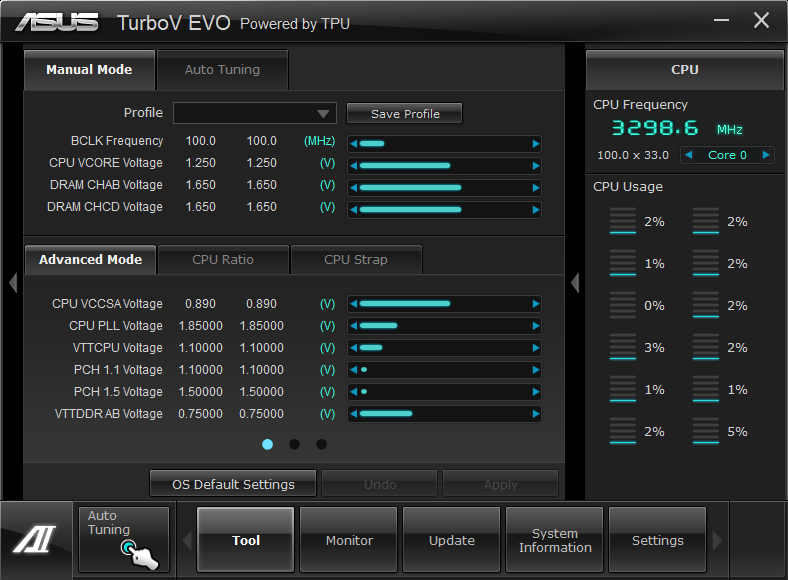

На вкладке TurboV EVO нам откроется доступ ко всем необходимым для успешного разгона вольтажам. Я считаю данную программу весьма удачной, хоть и не являюсь сторонником такого рода приложений. Но не могу не отметить, что данный комплекс программ достиг хорошего функционала и при этом остается понятным и простым в использовании для пользователей.
Отдельно хочется отметить подключаемый к материнской плате модуль Bluetooth.

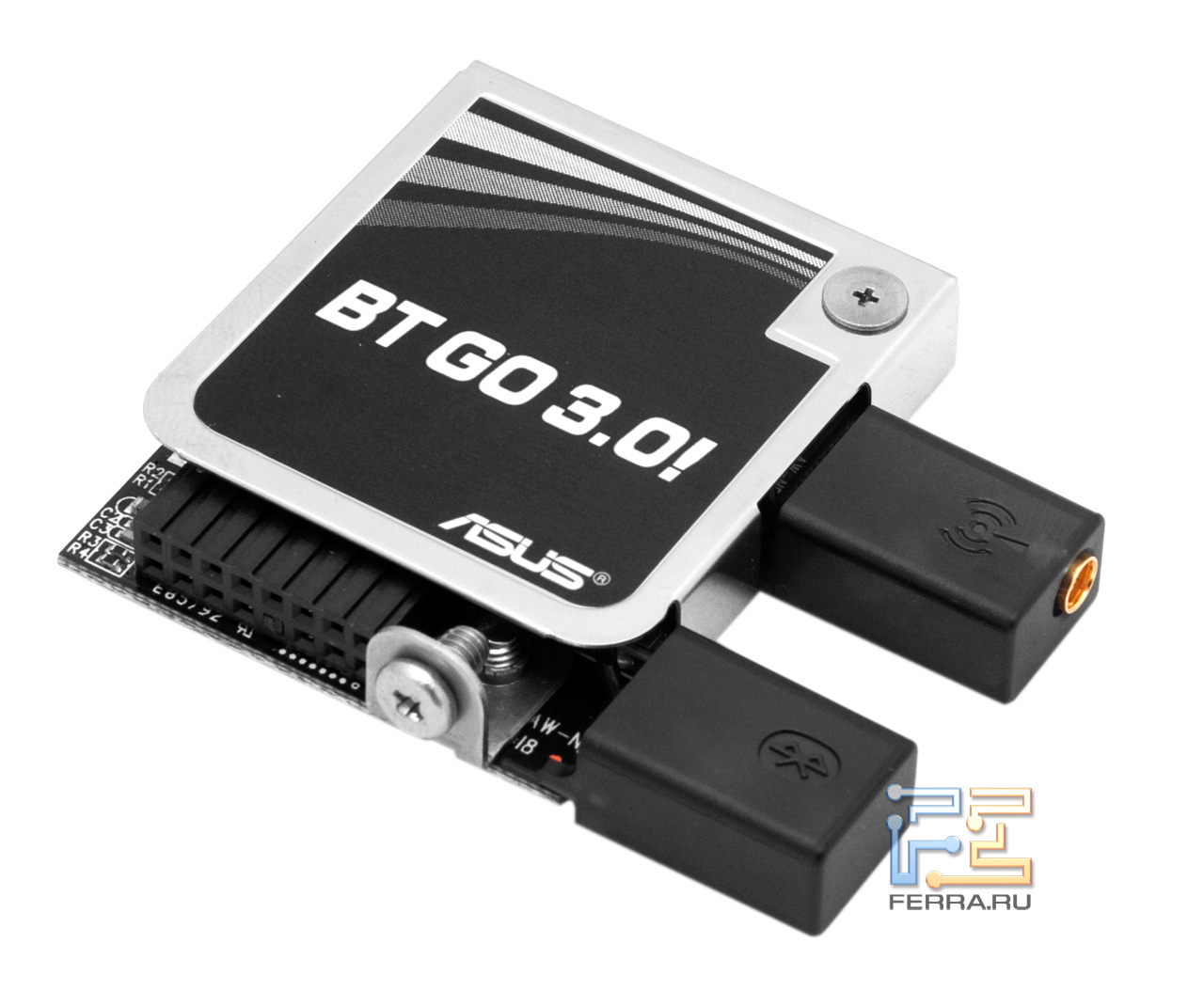

Подключаемый модуль Bluetooth BT GO 3.0
Последнее время «синий зуб» стал встречаться чаще обычного. Возможно, что когда-нибудь это будет абсолютной нормой. Я считаю это правильным, так как большинство современных гаджетов оснащаются модулями беспроводных соединений, чем покупатели с удовольствием пользуются. Но стационарные компьютеры таких благ обычно лишены, если только пользователь не приобретет соответствующую плату расширения отдельно. А мне данная ситуация видится следующим образом: все современные компьютеры не должны тянуть к подключаемым устройствам длинные и неудобные провода.

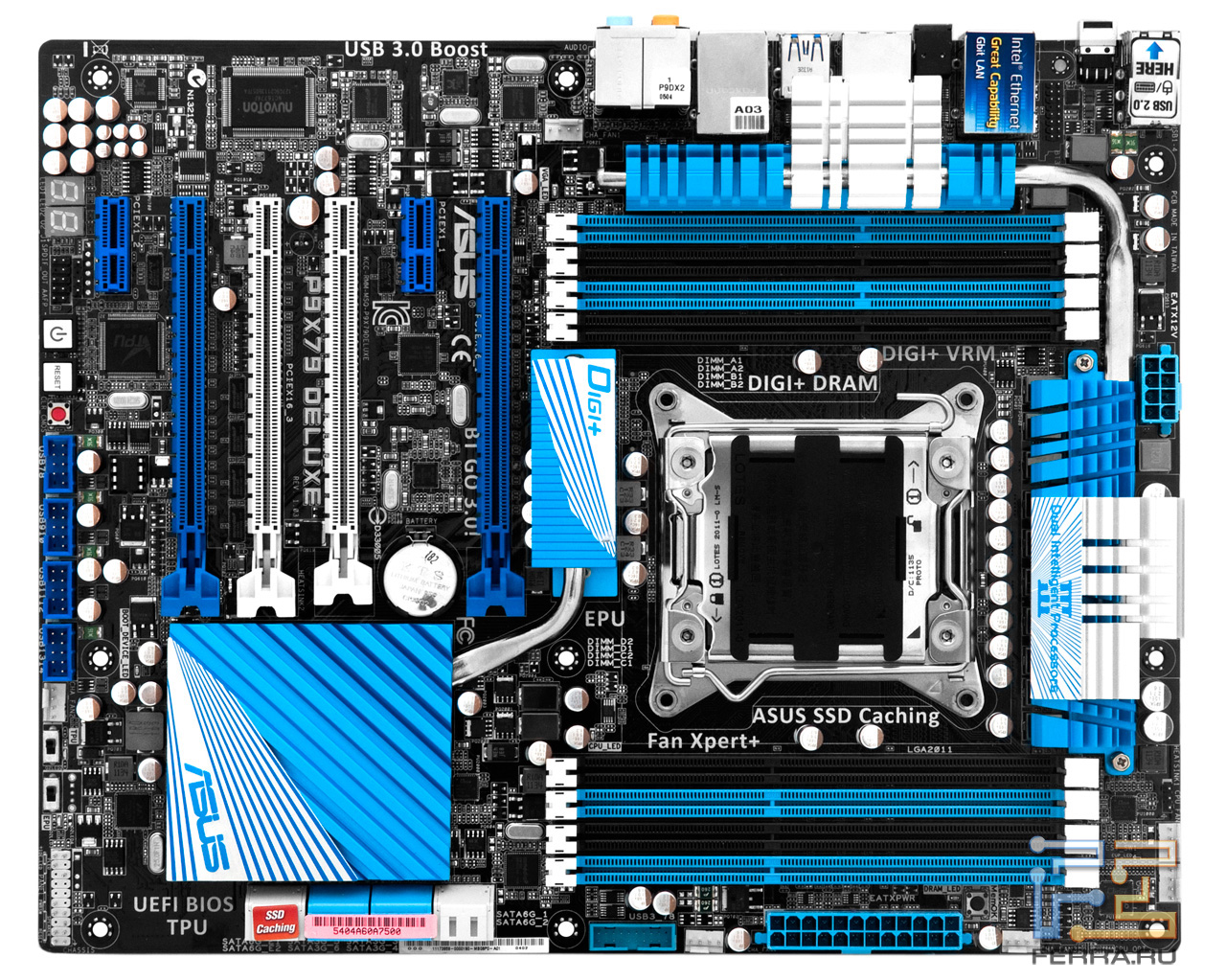

Лицевая сторона материнской платы ASUS P9X79 Deluxe
Первое, что замечаешь — расположение слотов для оперативной памяти. Если раньше они всегда находились в правой части материнской платы, то теперь разбиты на две группы. Четыре слота для оперативной памяти находятся слева от процессорного разъема, и еще четыре справа. Максимальный объем поддерживаемой памяти составляет 64 Гбайт.
Обратим внимание на процессорный разъем. Механизм для прижатия процессора изменился. Помните инструкцию по установке процессора, которую, готов поспорить многие, по привычке проигнорировали? А она нам понадобится. Теперь, чтобы установить процессор в разъем, необходимо сначала поднять левую дужку, расположенную на стороне задней панели разъемов, а после этого другую, которая находится со стороны разъема питания 24 pin. Закрывать следует в обратном порядке. Рекомендуется крайне внимательно изучить инструкцию по установке во избежание физической поломки процессора, это важно.
Питание материнской платы осуществляется по схеме 8+24. Слот PCI, к сожалению, уже стал частью истории. Все меньше и меньше материнских плат оснащаются им, и наша плата не исключение. Зато на плате распаяны четыре слота PCI-Express и два PCI-Express x1.
Обратная сторона материнской платы ASUS P9X79 Deluxe
Обратная сторона материнской платы ничем примечательным не отличается, и мы переходим к изучению возможностей платы.

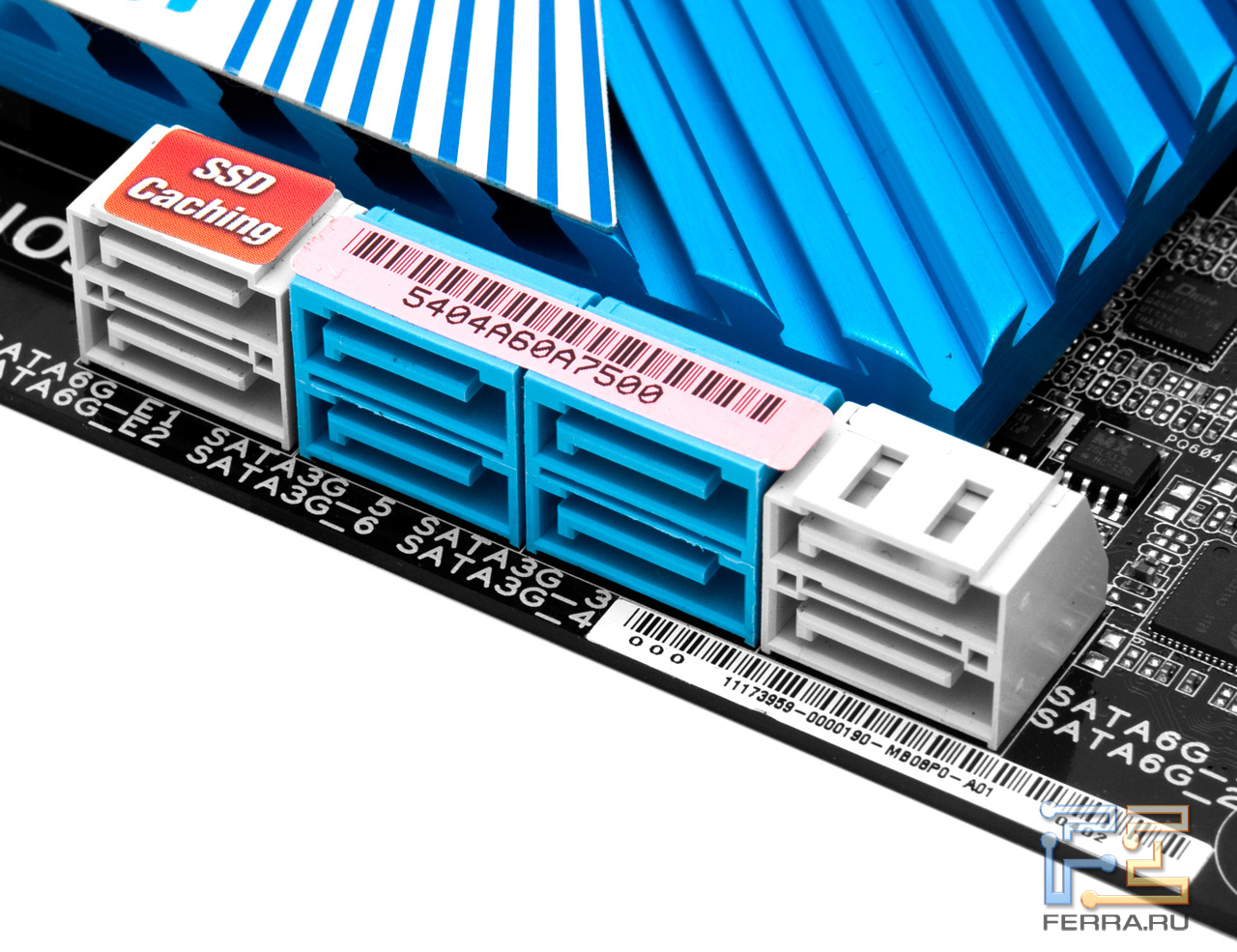

Материнская плата ASUS P9X79 Deluxe оснащена восемью разъемами SATA для подключения жестких дисков. Правда, в режиме 6 Гбит работают только 4 из них. Как уже говорилось выше, южный мост научился поддерживать только два порта SATA 6 Гбит. Поэтому, как и раньше, поддержка осуществляется силами сторонних контроллеров. В нашем случае SATA 6 Гбит обеспечивается силами контроллера Marvell 88se9128.
Микросхема Marvell asm 1042
А за USB 3.0 отвечает микросхема Asmedia asm 1042, а точнее, аж целых три микросхемы.
Микросхема Asmedia asm 1042
Ниже слотов для установки видеокарты и других плат расширения есть кнопки запуска и перезапуска системы, а так же, сброса BIOS’а.

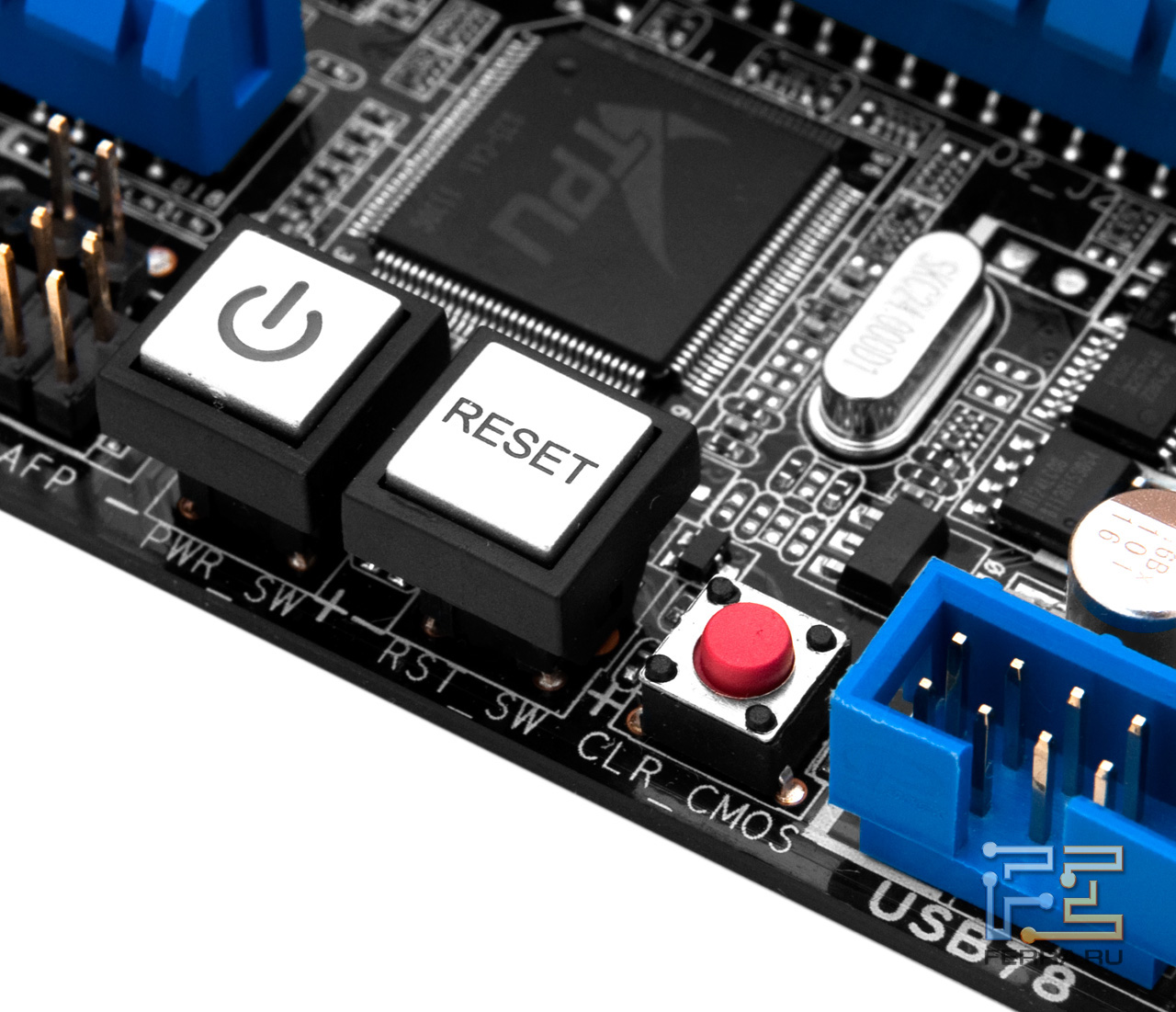

Кнопки Power, Reset и Clear CMOS
Лично я всегда радуюсь этому, так как тестеру без таких «горячих» кнопок всегда грустно.

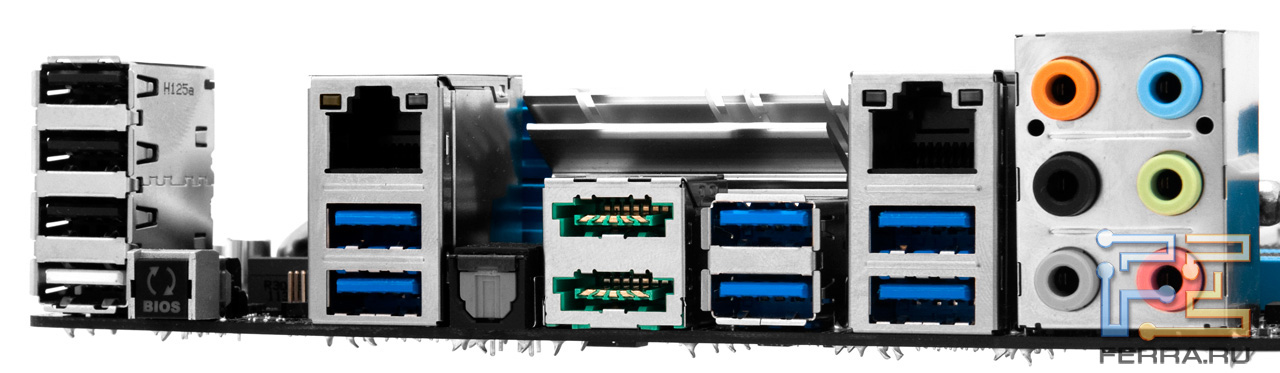

Задняя панель разъемов материнской платы ASUS P9X79 Deluxe
Задняя панель богата всевозможными разъемами. Здесь расположены шесть USB 3.0 в паре с четырьмя обычными (2.0), два разъема e-SATA, два сетевых порта RJ-45, а также шесть аудиоразъемов. Звук реализован силами микросхемы ALC898.
Микросхема ALC 898
Обращаю еще раз ваше внимание на то, что подключать устройства ввода необходимо в разъемы USB 2.0, иначе вы не сможете управлять параметрами BIOS.
Также около разъемов USB 2.0 находится кнопка для автоматического обновления BIOS. Все, что необходимо сделать — скопировать файл свежего BIOS’а на флешку, установить в соответствующий разъем и нажать на заветную кнопку. По заверения производителя, BIOS таким образом можно обновлять даже при выключенном компьютере.
Материнская плата ASUS P9X79 Deluxe с демонтированным охлаждением
Сердцем подсистемы питания является цифровой контроллер DIGI+.
Микросхема VRM DIGI+
Микросхема DIGI+ ASP1101-B
Подсистема питания работает по схеме 10+2+2, в которой 10 фаз отводится на процессор и по две фазы на четыре разъема для установки модулей оперативной памяти.
На этом изучение внешнего вида и технических характеристик ASUS P9X79 Deluxe заканчиваем и переходим к изучению возможностей BIOS.

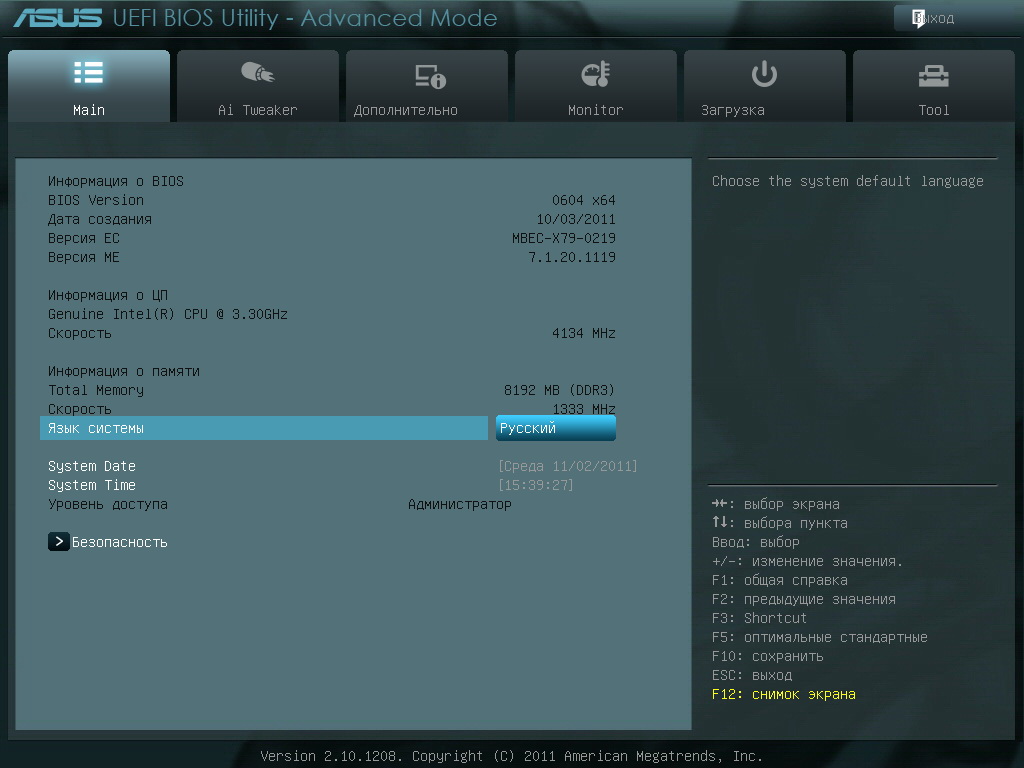

На главной вкладке рассказывается, как обычно, о центральном процессоре, версии BIOS и объеме установленной оперативной памяти. Здесь же можно поменять системный язык. В силу природного любопытства я решил попробовать выставить русский язык и посмотреть, что из этого получится. Скажу честно, я ожидал куда худшего расклада. Учитывая, что слова, используемые для передачи информации в BIOS весьма специфичны, то «кривой» перевод меня бы совершенно не удивил, как это обычно и бывает. Но после того как я зрительно пробежался по всем вкладкам я понял, что перевод удачный, и если и есть какие-то ошибки, то они не критичны.

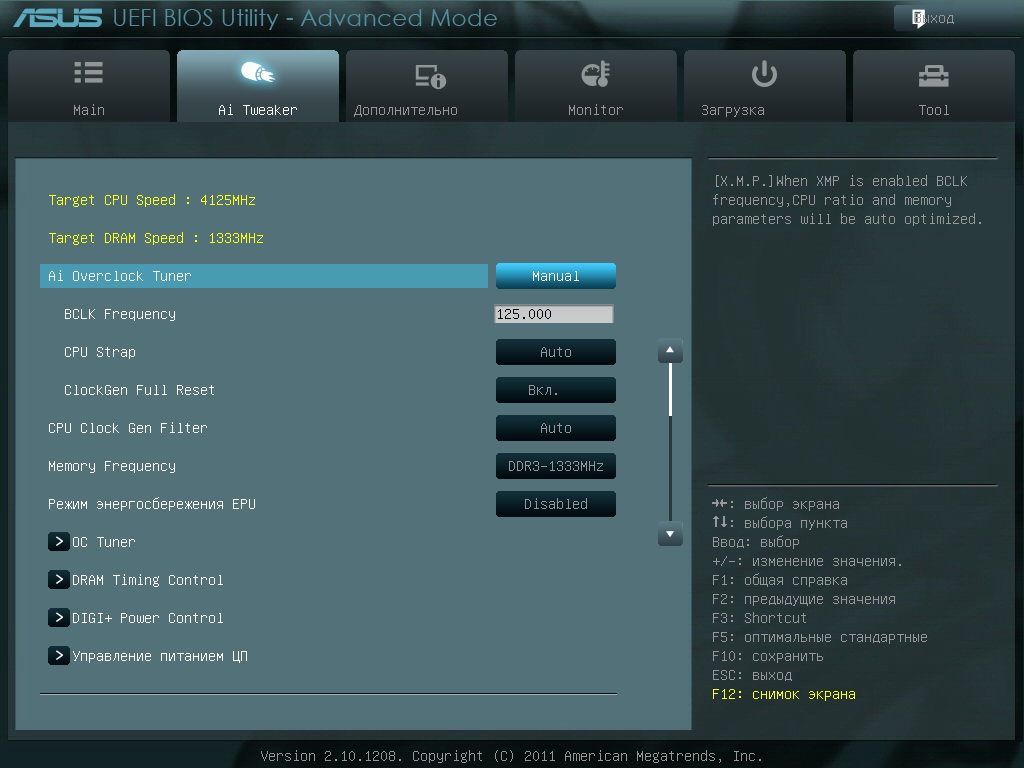

С общим назначением данной вкладки хорошо знакомы все, кто когда-либо разгонял компьютер. Здесь можно выставить необходимую частоту системной шины и оперативной памяти. Также в данном разделе присутствует множество тонких настроек всей системы.

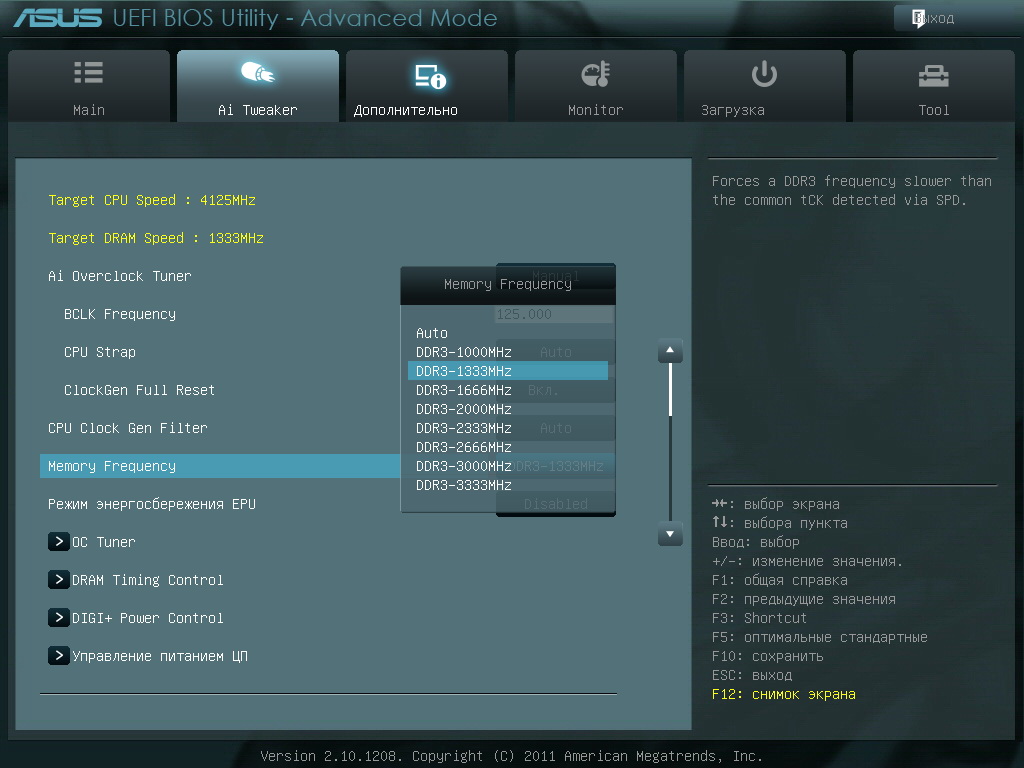

Частота функционирования оперативной памяти
Выбор частоты функционирования оперативной памяти воистину огромен. Материнская плата разрешает нам повышать частоту до 3333 МГц.

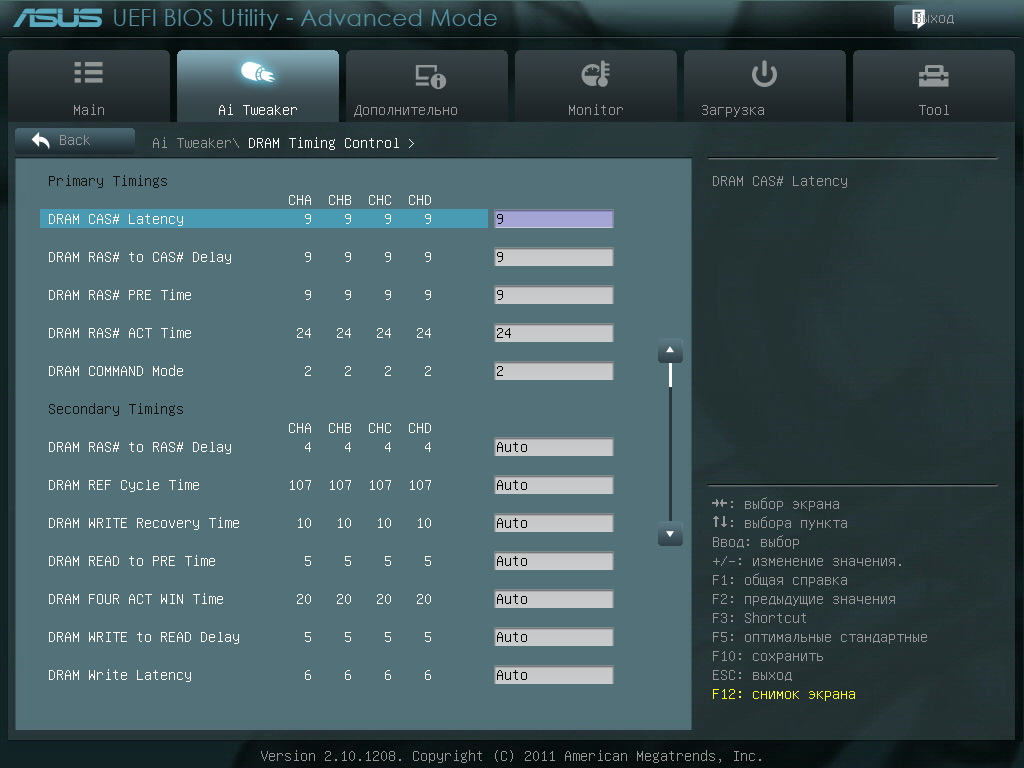

Выбор таймингов для оперативной памяти
Частота функционирования памяти в 3333МГц, это, безусловно, сильно. Но выбор таймингов впечатляет не менее. Если вы внимательно посмотрите на скриншот, то увидите, что прокручивать данную вкладку вниз можно еще очень долго.

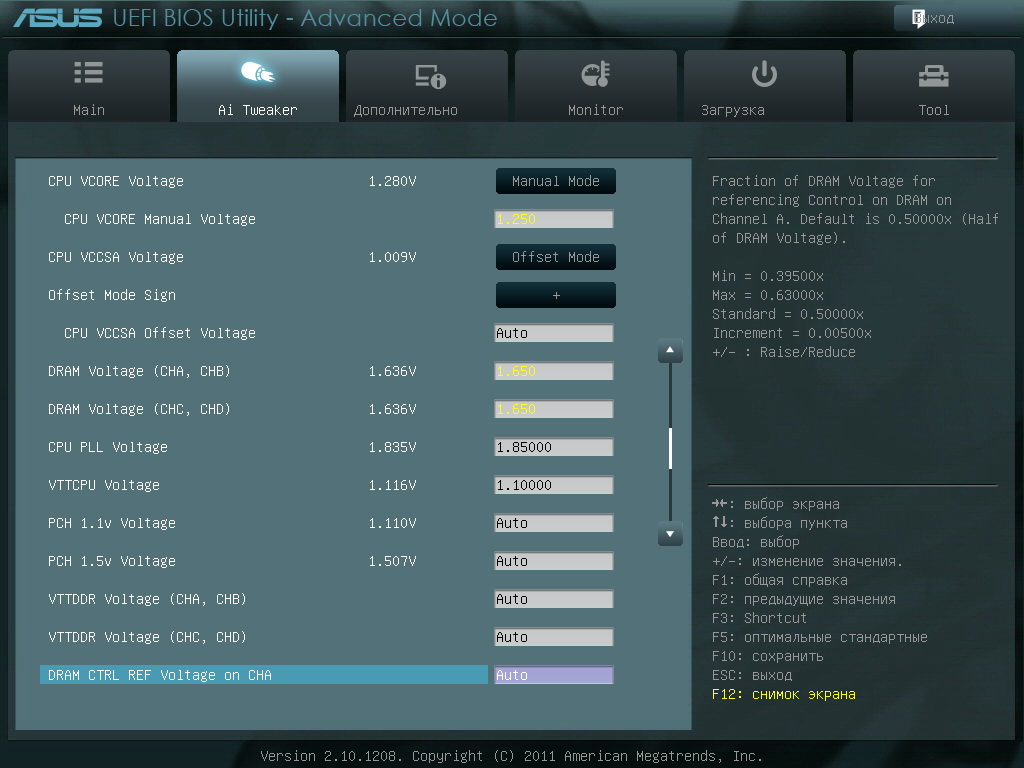

Чуть ниже мы сможем выставить необходимые нам параметры напряжений. Обратите внимание, что пункт DRAM Voltage у нас теперь в двух вариантах. Дело в том, что напряжение теперь выставляется не для всей оперативной памяти, а для каждого из блоков отдельно. Напомню, что оперативная память разбита на два блока, они находятся слева и справа соответственно от процессорного разъема.

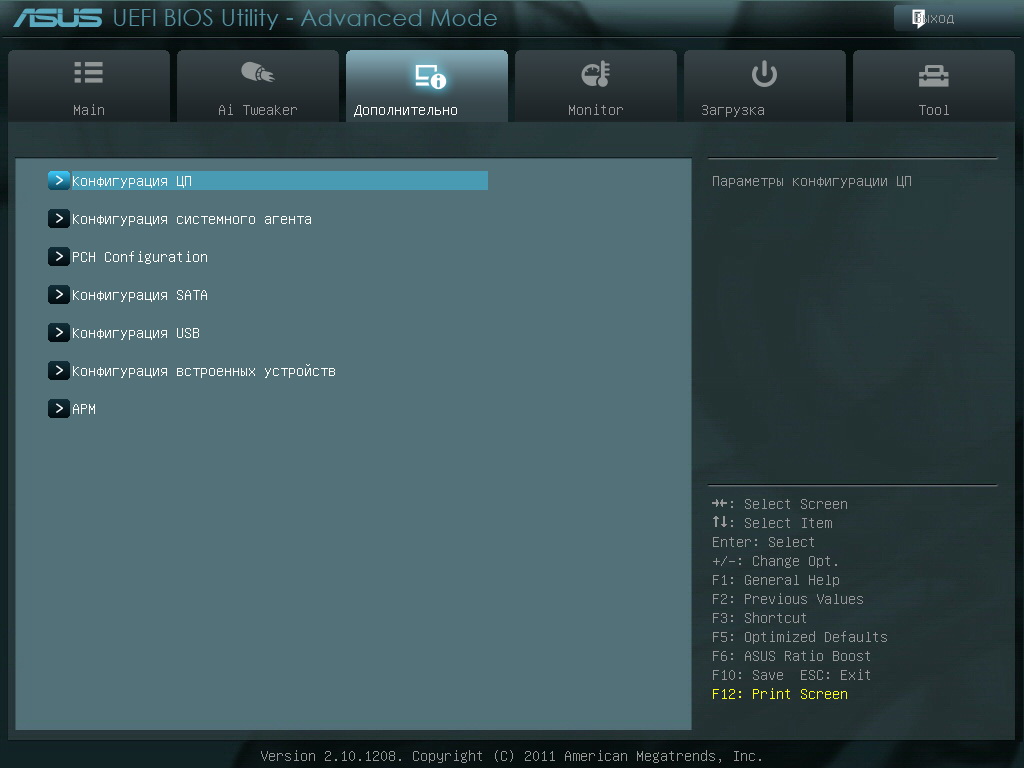

Вкладка настройки дополнительных параметров
Переключившись на вкладку, которая в русском языке названа «дополнительно», мы получим доступ к расширенному управлению функциями центрального процессора, такими как «Turbo Boost», «Intel SpeedStep», «Hyper-Threading» и т.п. Также в этом разделе присутствуют настройки работы южного моста, USB и SATA.

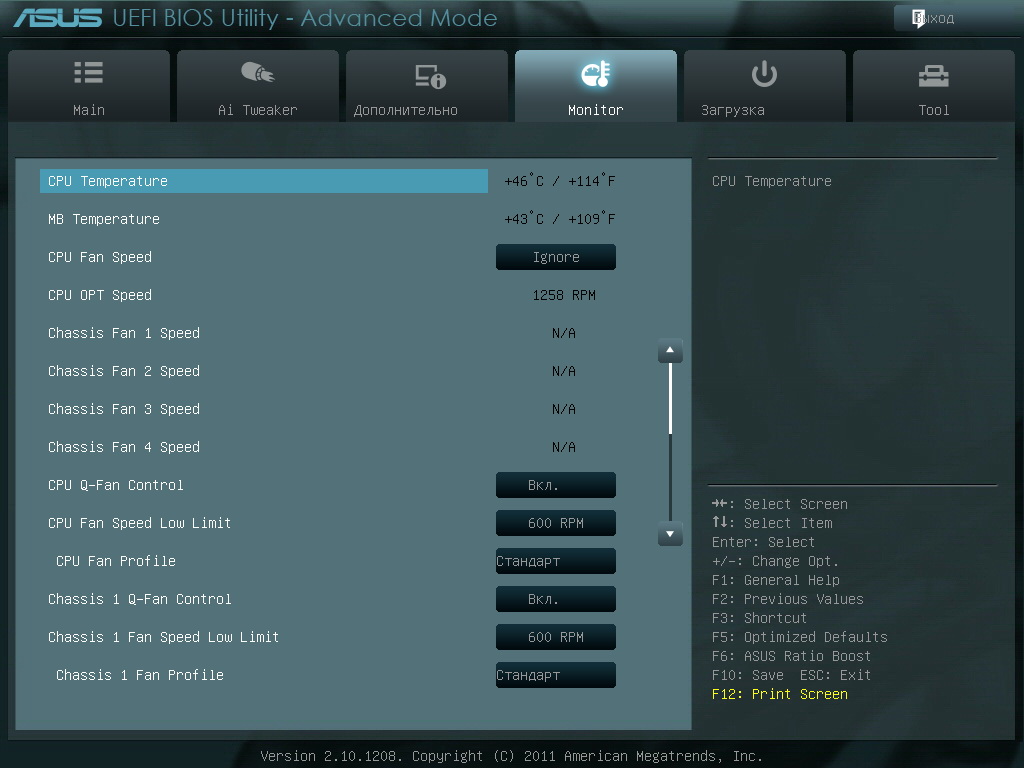

Вкладка системного мониторинга
Следующая вкладка осталась без перевода и названа «Monitor», хотя ничто не мешало перевести её как системный мониторинг. Ведь данная вкладка, по сути, и отображает данные этого системного мониторинга, в который входят контроль за температурами, скорость вращения вентиляторов и корректность их подключения.

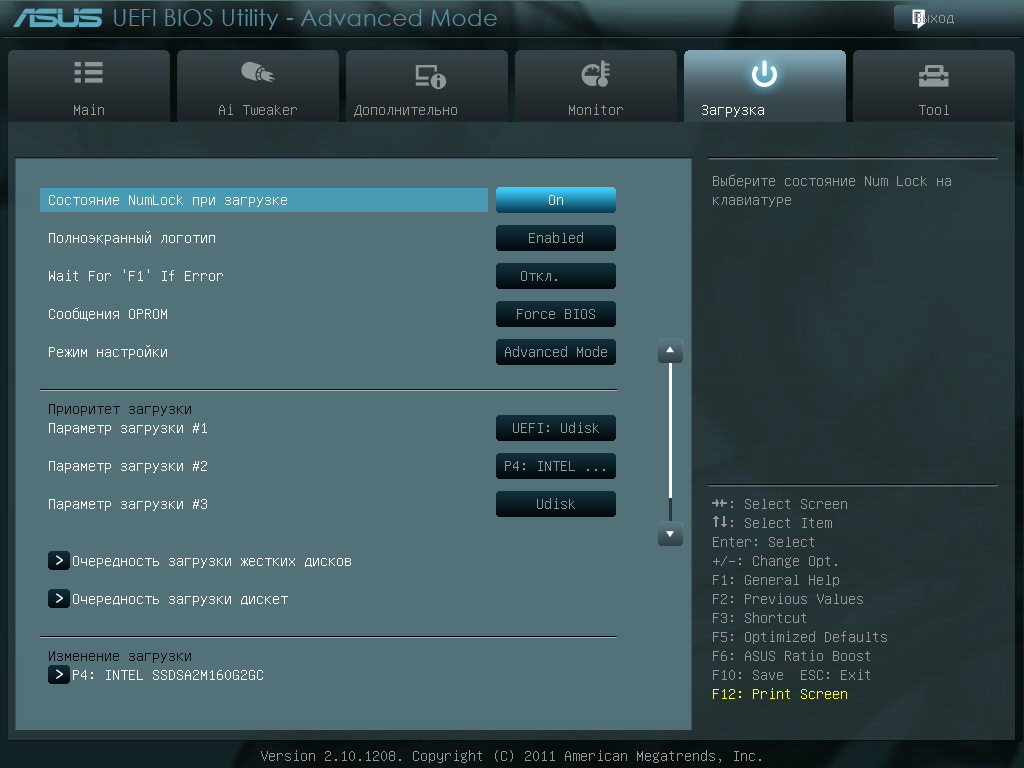

В этом разделе мы можем выбрать, с какого именно жесткого диска будет идти загрузка операционной системы, и решить, хотим мы или нет видеть логотип компании вместо системных параметров при включении компьютера.

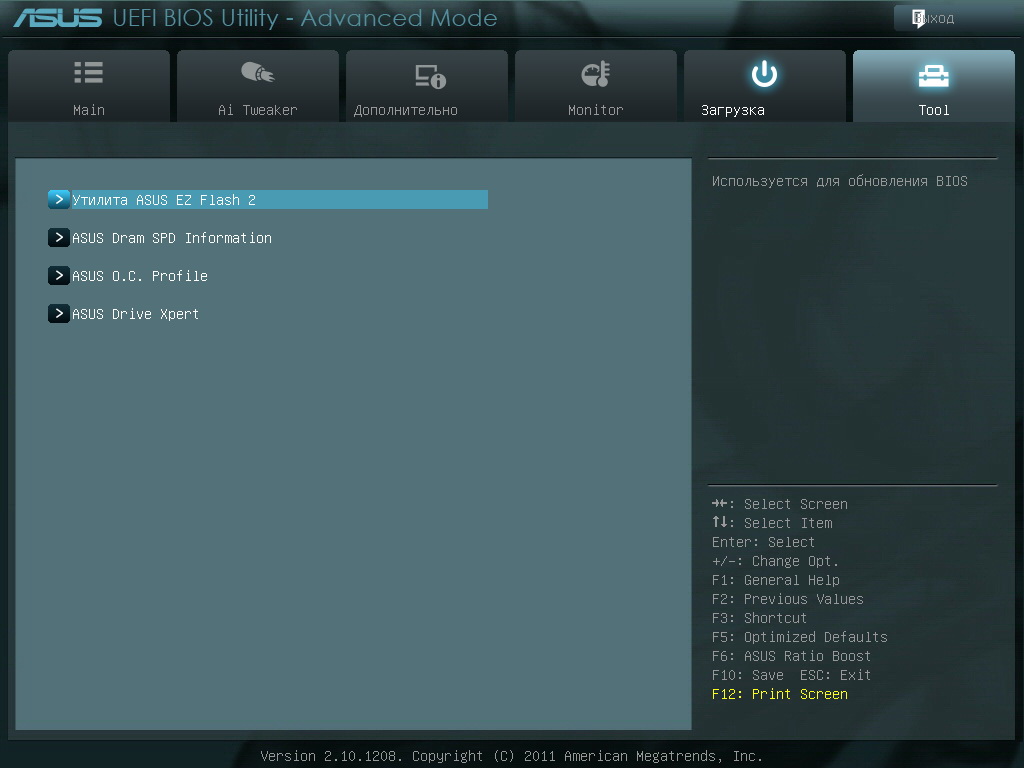

Здесь нам предлагают сохранить все настройки BIOS, а при необходимости и «залить» новую версию.
На этом знакомство с материнской платой заканчивается, и мы переходим к изучению разгонного потенциала новых процессоров и систем охлаждения.
Оглавление:
- Новые процессоры
- Процессоры Core i7 3960X и Core i7 3930K
- ASUS P9X79 Deluxe
- Жидкостная система охлаждения
Жидкостная система охлаждения

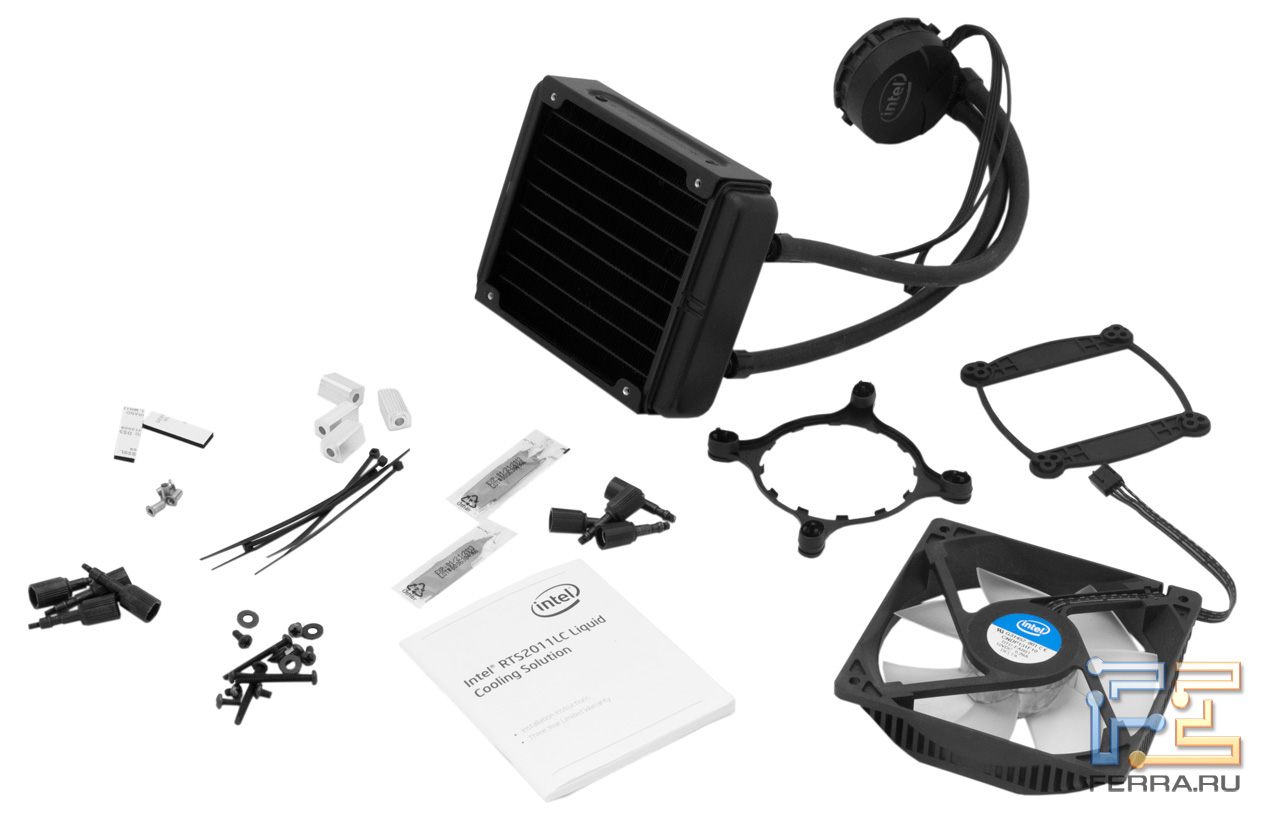

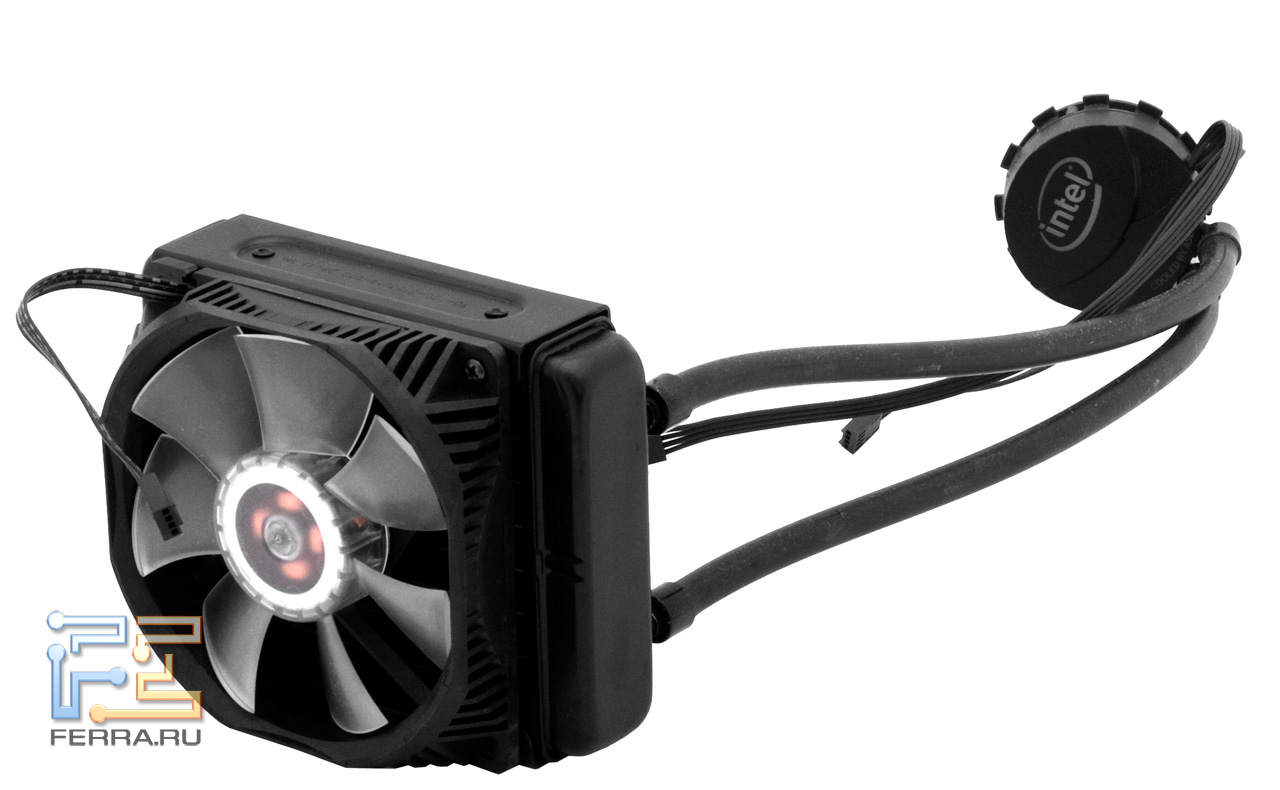

На момент написания статьи у нас было только две системы охлаждения. Первая представляла собой новый боксовый кулер, который, на самом деле, больше не боксовый. А вот второй стала новая жидкостная система охлаждения от Intel. Так как воздушный кулер не справлялся даже с минимальным поднятием напряжения и сразу же перегревался в тесте LinX, мы решили использовать новую «водянку». Прежде чем приступить к разгону процессоров, мы немного расскажем о ней.
Данная система охлаждения очень проста в использовании. Те, кто раньше боялись собирать жидкостные системы охлаждения, могут отныне забыть о своих страхах. Ведь в жидкостной системе охлаждения от Intel все уже собрано за вас, хладагент заправлен, вам остается её только установить как самый обычный кулер.

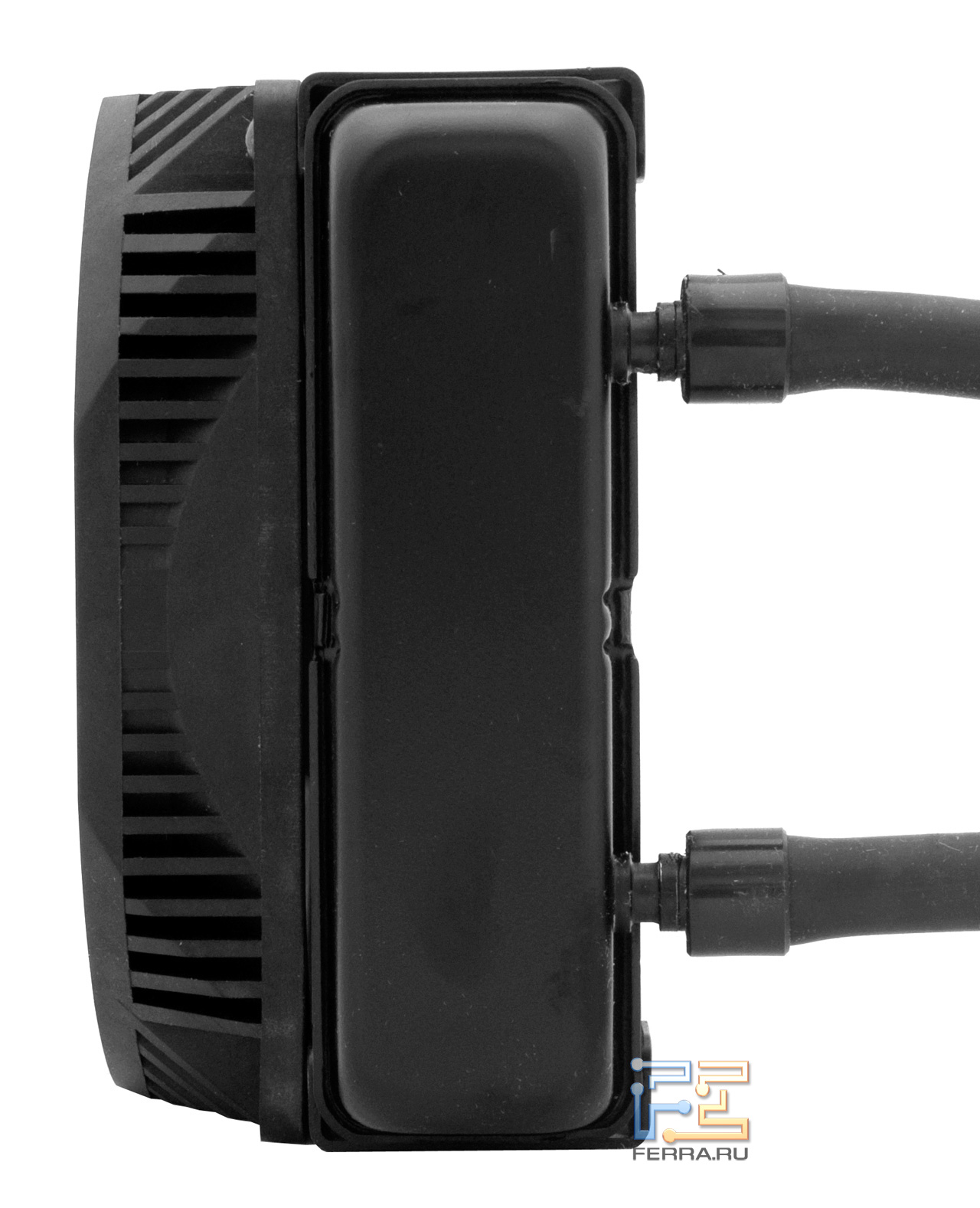

По сути, к вам в руки попадает система, состоящая из двух частей, радиатора и водоблока, последний совмещен с помпой двумя патрубками. Радиатор охлаждается 120мм вентилятором. К сожалению, блока управления скоростью вентилятора нет. Что, на самом деле, странно.

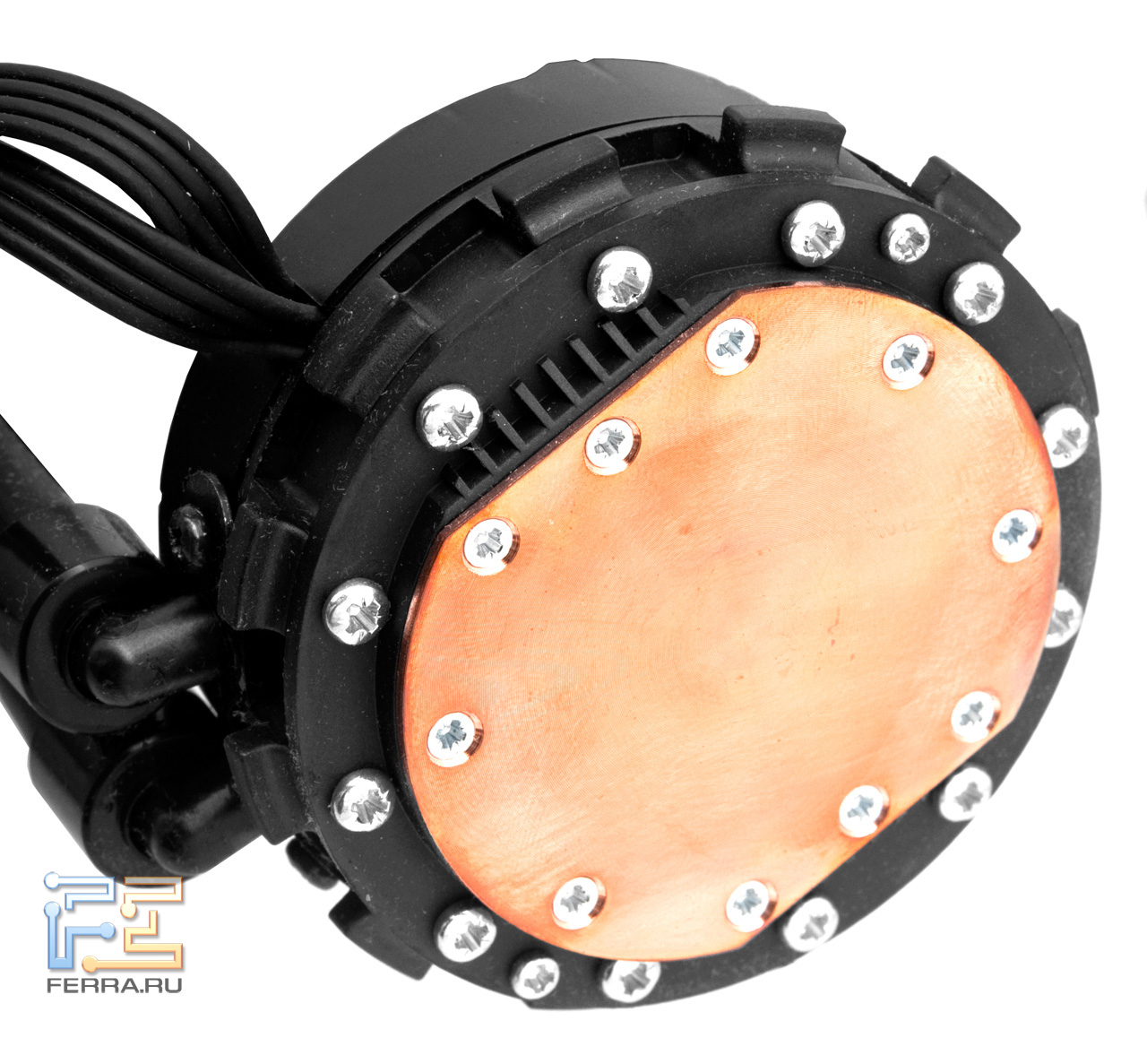

Основание водоблока отполировано, но не до блеска. Проблем с температурой мы не наблюдали, а значит, все в порядке. Конечно, отполированное до блеска основание системы охлаждения, прилегающее к процессору, способно выиграть несколько градусов в минус. Но я считаю, что данная «водянка» больше ориентирована на среднестатистического покупателя, нежели на экстремального бенчера.
