CeBIT 2003: настольные решения для ПК

Обзор новинок чипсетов, материнских плат, видеокарт и винчестеров, показанных на выставке CeBIT 2003 в Ганновере.

Окончание.

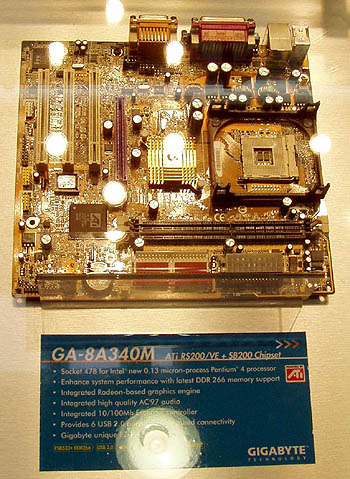

Как мы знаем, канадская компания ATI - не только мощный игрок на рынке графических ускорителей, но и с недавних пор - производитель чипсетов для процессоров Pentium 4 и Athlon XP, причем чипсеты эти (Radeon IGP 340 и 320 соответственно) пока не слишком популярны и пользуются спросом, главным образом, в мобильном сегменте, хотя и настольные платы на этих чипсетах присутствовали на стендах некоторых компаний [27].

Так вот, на CeBIT 2003 компания ATI решила устроить многолюдную презентацию [28] и большое объявление новых продуктов, в частности, для чипсетного рынка.

Анонсировав 5 марта (накануне CeBIT) три новых графических чипа для настольных систем (Radeon 9800, 9600 и 9200, см., например, www.ferra.ru/online/video/24809), компания продолжила экспансию на графический рынок через интегрированные чипсеты. На смену вышедшим ровно год назад на CeBIT интегрированным мобильным чипсетам Radeon IGP 340M и 320M сейчас пришел чипсет Mobility Radeon 7000 IGP для процессоров Intel. Совместимый по выводам с прежним IGP 340M (и имея по сути то же самое графическое ядро), он впервые в «мобильной» отрасли поддерживает память DDR333 (причем объемом до 4 байт), системную шину 533/400 МГц и способен работать как с Pentium 4-M (включая поддержку технологии Hyper-Threading), так и с новейшими процессорами Pentium M (в версии 7000B)! Фактически, это первый альтернативный чипсет для Intel Centrino, к тому же с поддержкой DDR333. Кроме того, новый чипсет имеет внешнюю шину AGP 4X, технологию Powerplay (экономия энергопотребления графики) и обеспечивает 25-процентный прирост скорости по сравнению с предшественником. Разумеется, чипсет поддерживает интерфейсы DVI, dual LVDS и TV-out. В активной 3D-работе этот чипсет не требует даже радиатора для своего охлаждения (я в этом смог убедиться лично).

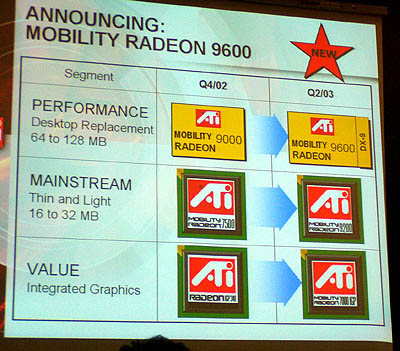

Одновременно ATI объявила дискретные ускорители графики для мобильных платформ - Mobility Radeon 9200 (на смену Mobility Radeon 7500 в мэйнстрим-платформах) и высокопроизводительный Mobility Radeon 9600 (на смену Mobility Radeon 9000) [29].

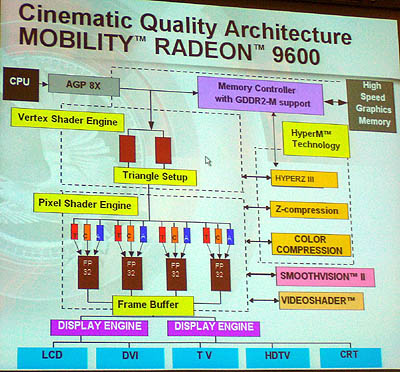

Mobility Radeon 9600 - это первый в мире мобильный ускоритель с полной поддержкой интерфейса DirectX 9.0 и версии 2.0 пиксельных и вертексных шэйдеров, что необходимо, как заметил Джон Кармак, для полноценной игры в DOOM III. Основанный на микроархитектуре Radeon 9700, новый мобильный 3D-ускоритель производится по технологии 0,13 микрон (на заводе TSMC), имеет напряжение питания 1,0 вольт, интерфейс AGP 8X, 4 конвейера рендеринга, новые алгоритмы антиалиасинга и анизотропной фильтрации и тактовую частоту более 300 МГц для процессора и памяти GDDR2-M [30].

Это призвано обеспечить кинематографическое качество при рендеринге в реальном времени (что немедленно было продемонстрировано на впечатляющих «демо» во время презентации [31]).

При троекратном увеличении производительности по сравнению с предшественником Mobility Radeon 9600 будет потреблять столько же мощности (и менее полуватта в режиме простоя Windows). Образцы этих новинок уже готовы, массовый выпуск начнется в апреле, а первые ноутбуки на них мы увидим в мае.

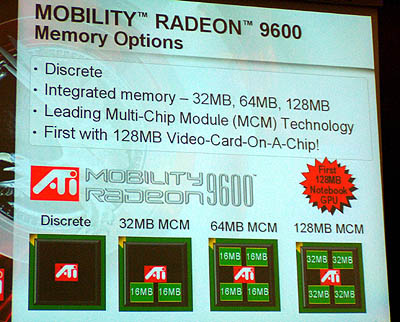

Еще одной новацией здесь является применение технологии Multi-Chip Module (MCM) для размещения кристаллов специальной графической памяти прямо на корпусе графического чипа [32].

Предусматривается 4 модификации Mobility Radeon 9600: дискретный (без встроенной памяти), с 32 Мбайт, 64 Мбайт или 128 Мбайт интегрированной MCM-памяти. Последний вариант предназначен для экстремальных геймеров и будет практически на равных соперничать в скорости с мощными современными настольными системами. А специальная технология мобильной графической памяти GDDR2-M позволит при этом потреблять минимум энергии при частотах более 350 МГц. Интересными новинками для мобильного рынка являются также встроенный в графический кристалл ATI термодиод (для контроля нагрева) и функция автоматического оверклокинга «на лету».

Однако вернемся к десктопным чипам ATI Radeon 9800, 9600 и 9200. Как сказал в частной беседе Ноберт Куперьянс, директор ATI по техническому маркетингу в Европе, кристаллы Radeon 9800 являются просто оптимизированными 9700, производимыми по той же технологии 0,15 микрон. За счет более удачного размещения блоков в 9800 удалось добиться более высоких частот работы ядра и памяти (до 380 и 340 МГц в версии Pro соответственно). К тому же заметные архитектурные улучшения коснулись работы блоков SmoothVision 2.1, HyperZ III+ и SmartShader 2.1. Следующее поколение высокопроизводительных чипов ATI будет вынуждено перейти на новую технологию производства 0,13 микрон, но в 9800 этого делать не стали, поскольку простое масштабирование (как было при переходе от 0,25 к 0,22 микрон) здесь не проходит, а разрабатывать такой дорогой чип практически с нуля (для новой технологии) - слишком дорогое удовольствие, если учесть, что Radeon 9700 вышел совсем недавно.

Другое дело - Radeon 9600, который является развитием серии 9500. Если кристаллы 9500 и 9500 Pro являются отбраковкой кристаллов 9700 (см. врезку), где обрезаются конвейеры и шина памяти, то кристалл 9600 исходно разрабатывался по новой технологии с уменьшенным числом конвейеров и шириной шины (то есть по-простому превратить его в 9700/9800 не получится).

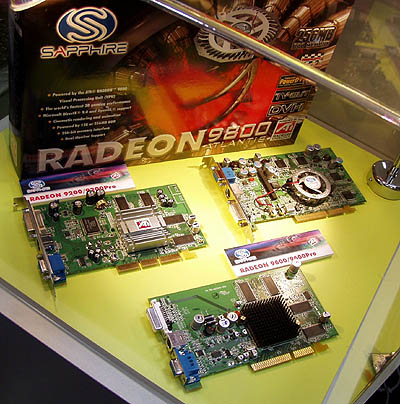

По этой же причине нельзя простыми средствами перепроектировать чип 9600, чтобы получить 9800, изготовленный по технологии 0,13 микрон. Таким образом, в этом году мы будем иметь более быстрый чип 9800, производимый по старой технологии (его тепловыделение возрастет, но как сказал Ноберт, дополнительного «двухэтажного» охлаждения, как у конкурента, не потребуется) и менее быстрый чип 9600, производимый по более современной технологии, который в будущем будет эволюционировать своим путем. Кстати, для одного из вариантов 9600 (и тем более для 9200) планируется «бесшумный» дизайн охлаждающей системы без вентилятора на радиаторе [33].

Отметим также, что ATI будет применять память DDR II в некоторых картах на Radeon 9600 отнюдь не потому, что она более быстрая (на одинаковой частоте это не так), а в силу лучшей технологичности подобного решения.

Отсюда также следует еще один очень интересный вывод. Карты на Radeon 9500(Pro) сейчас самые продаваемые из всей линейки ATI. До сих пор многие компании анонсируют новые решения на 9500. Если ATI будет постепенно отказываться от производства 9700 в пользу 9800, то мы должны будем столкнуться с появлением «псевдо»-9500-чипов, являющихся отбраковкой не 9700, а более прогрессивных и производительных 9800 со всеми вытекающими последствиями. Интересно, ATI придумает для них отдельную маркировку или станет продавать как обычные 9500?

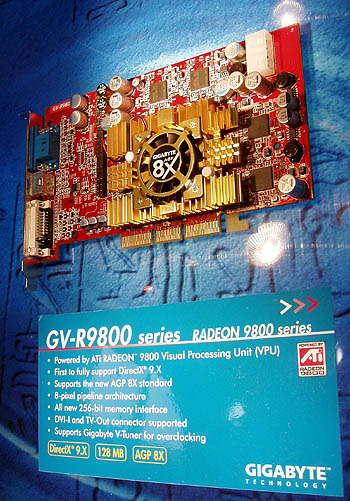

На CeBIT новые чипы ATI были очень популярны у производителей плат. Сама ATI продемонстрировала мобильные референс-системы на базе Mobility Radeon 7000 IGP (одна такая система работала и как настольный ПК) и Mobility Radeon 9600. Зато стенды сторонних производителей пестрели картами на базе Radeon 9800 [34] и 9200, хотя модели Radeon 9600 попадались пока реже.

Доступность карт на Radeon 9800 и 9200 обещалась в апреле, 9600 - в мае. К сожалению, ATI пока не приобрела у Intel лицензию на 800-мегагерцовую системную шину, поэтому выход ее современных настольных чипсетов (по слухам, среди них есть двухканальный аналог Springdale-G с более мощной графикой) до сих пор под большим вопросом.

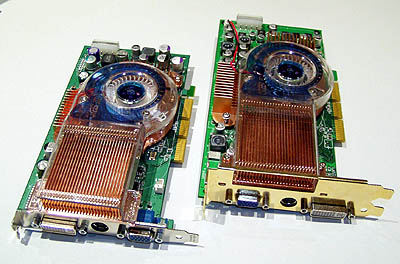

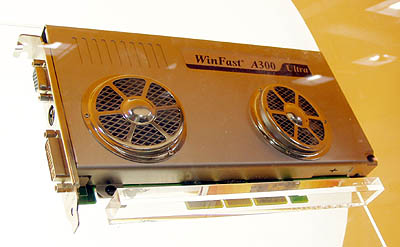

На фоне «буйства» анонсов новых «Радеонов» присутствие на CeBIT видеокарт на базе новейших чипов NVIDIA было куда более скромным. Я не имею ввиду GeForce FX (NV30) - карты на этом неоднозначном чипе показали, пожалуй, все ведущие производители, изощряясь в системах охлаждения [35,36].

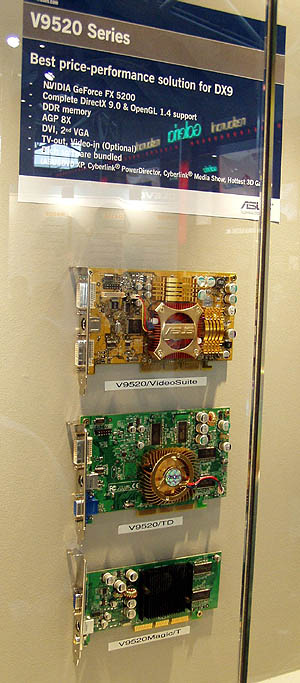

Речь идет о младших NV31 и NV34, коих у третьих компаний было замечено на выставке пока не так много. Платы на NV34 (FX 5200) имеют частоту GPU 275 МГц и памяти DDR 400 МГц (шина 128 бит) [37].

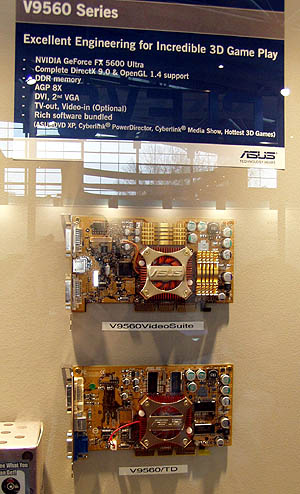

Движок поддерживает DirectX 9.0 и OpenGL 1.4 (у последних карт ATI - OpenGL 2.0). Платы пошустрее на NV31 (FX 5600) резвятся на 325 МГц (128-битная память на 550 МГц) и имеют RAMDAC 350 МГц [38].

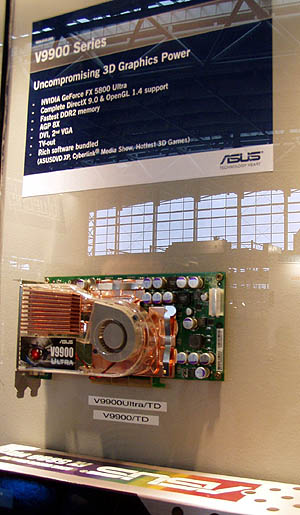

Для сравнения у карт на NV30 (FX 5800) эти значения составляли 400-500 МГц GPU, 400-500 МГц DDR II (!) и 400 МГц RAMDAC [39].

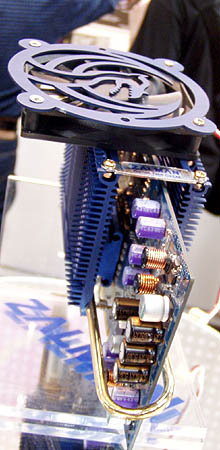

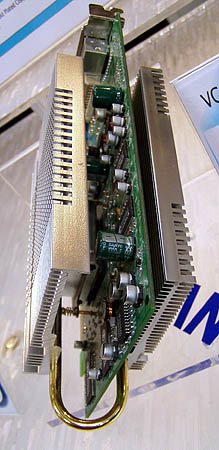

Дальнейшее будущее графических чипов NVIDIA, обрисованное одним из ее сотрудников на CeBIT, выглядит достаточно любопытно: GPU с максимальным тепловыделением до 120 ватт (это почти вдвое больше, чем у нынешних GeForce FX и Radeon 9800 Pro), применение дорогой технологии SOI для их производства, гигантские системы для их охлаждения… Не пора ли искать другие подходы к разработке GPU или вспомнить, например, многочиповые Voodoo? А пока на смену NV30 идет NV35 с достаточно спорными характеристиками: частота GPU 500 МГц (техпроцесс 0,13 микрон, 130 млн. транзисторов), шина памяти - 256 бит (у NV30 вдвое меньше), тип памяти - DDR, частота памяти 1 ГГц (с NV30 использовалась DDR II 500 МГц)! Интересно, как насчет тепловыделения? И как будто предвидя это, например, Zalman показывала специальные системы охлаждения видеокарт с использованием термотрубок [40],

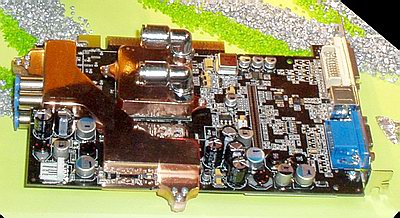

а Saphire - даже систему водяного охлаждения [41].

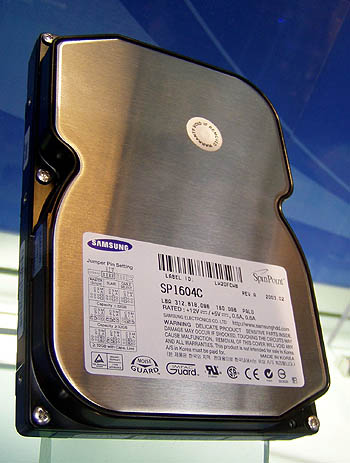

Ну хватит о видео. Принципиальных новинок на ниве настольных винчестеров я на CeBIT 2003 не обнаружил. Samsung демонстрировал серию SpinPoint P80 [42] («семитысячники» с пластинами по 80 Гбайт, интерфейсом Serial ATA 1.0 или UltraATA/100 и буфером 8 Мбайт, которые скоро должны поступить в продажу),

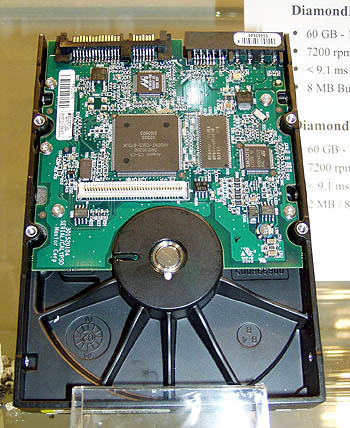

на стенде немецких дистрибьюторов Maxtor и Seagate (самих винчестерных гигантов на CeBIT фактически не было) красовались их последние модели: например, SCSI-сэмпл Maxtor Cobra или DiamondMax Plus 9 с интерфейсом SerialATA [43]

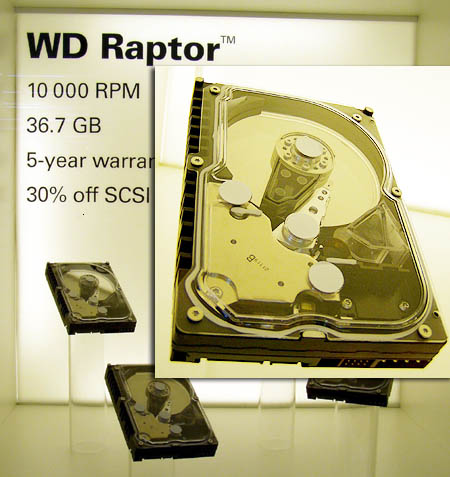

(кстати, Maxtor, в отличие от Seagate, смог поместить на одной плате винчестера разъемы питания как обычный 4-пиновый, так и новый 15-контактный в стандарте SerialATA). По всему было видно, что SerialATA-диски очень неохотно идут на потребительский рынок, хотя хост-контроллеров для этого интерфейса уже пруд пруди. Western Digital тоже демонстрировал на стенде свою новейшую серию Raptor - SerialATA-диски со скоростью вращения 10000 об./мин. и пластинами по 36,7 Гбайт [44].

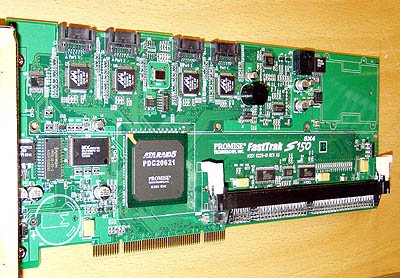

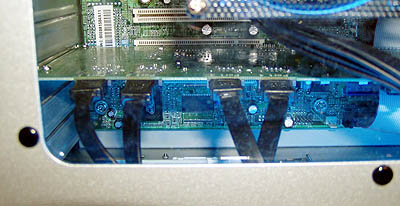

В отличие от потребительских SerialATA-дисков прочих производителей, канадцы четко позиционируют свои «Рапторы» как более дешевую (на 30%) альтернативу SCSI-накопителям. Остальным игрокам этого рынка так поступать не выгодно (у них полно собственных SCSI-моделей, которые надо продавать), а WD пока свободен от SCSI-бизнеса, но стремится туда проникнуть именно при помощи SATA-серии Raptor. Как говорят менеджеры WD, продавать потребительские винчестеры с интерфейсом SerialATA сейчас очень невыгодно - они дороже обычных UltraATA-дисков на 30-40 долларов, но не дают практически никакой выгоды по сравнению с ними. Другое дело - рынок высокооборотистых накопителей SCSI, где использование SerialATA способно не только снизить стоимость, но и выгодно при использовании массивов дисков. Профессиональные RAID-контроллеры с интерфейсом SerialATA уже не раз были показаны на выставках. Например, на CeBIT компания Promise демонстрировала работу своего новейшего SATA-RAID решения FastTrak S150 SX4 [45].

Безусловно, этот обзор настольных систем, показанных на CeBIT, нельзя считать полным, если не коснуться корпусов, систем охлаждения, многочисленных компактных barebone-систем и др. Но к этому мы вернемся уже в другой раз.
