Трансформер ASRock K7Upgrade-880 на чипсете VIA KT880 – Athlon 64 на место Athlon XP? Легко!

26.04.2005 Алекс Карабуто, info@ferra.ru
Трансформер ASRock K7Upgrade-880 на чипсете VIA KT880 – Athlon 64 на место Athlon XP? Легко!
Оригинальное решение от ASRock позволяет установить Athlon 64 на плату, исходно предназначенную для процессоров с разъёмом Socket A.

Комплектация

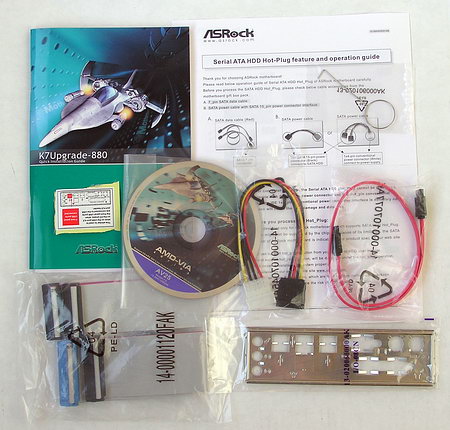

Она типична для плат ASRock: по одному кабелю для IDE, FDD и SATA, переходник питания SATA (опционально), CD с драйверами и софтом, руководство пользователя (крайне скупое, но зато на многих языках, включая русский), специальная проволочка для упрощения процедуры переставления наборов джамперов, «заглушка» на заднюю панель разъёмов и наклейка для неё с обозначениями разъёмов.

Комплект поставки платы ASRock

Комплект поставки платы ASRock.

Коробка – обычная картонная стандартной для ASRock «молодёжно-боевой» раскраски.

Упаковка платы ASRock

Упаковка платы ASRock.

Модуль апгрейда этой платы с разъёмом Socket 754 – 754Bridge) придётся приобретать отдельно.

BIOS Setup платы

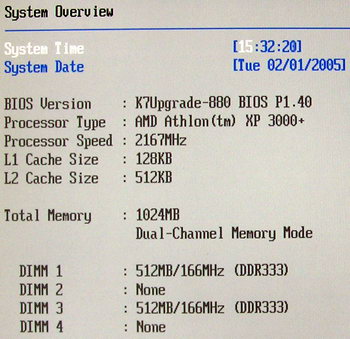

В меню AMI BIOS Setup (вход в него – только по F2) платы ASRock K7Upgrade-880 есть почти всё необходимое для штатной и «немного нештатной» настроек системы. Отдельный экран удобно сообщает текущую конфигурацию (такое пока можно встретить не у всех производителей).

AMI BIOS Setup платы ASRock K7Upgrade-880

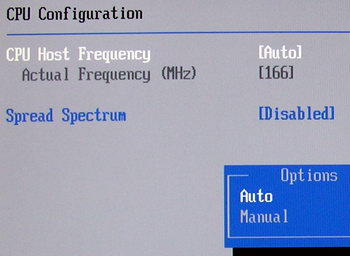

Присутствует и большинство настроек, типичных для более дорогих плат, включая настройки процессора (причем частоту FSB можно менять от 90 до 260 МГц с единичным шагом)

AMI BIOS Setup платы ASRock K7Upgrade-880

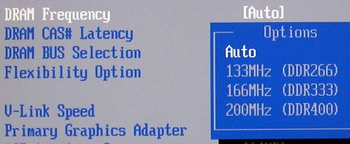

и памяти – как по частоте,

AMI BIOS Setup платы ASRock K7Upgrade-880

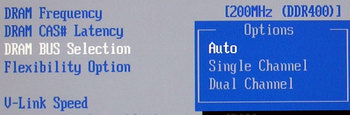

так и по количеству каналов работы (на платах с другими двухканальными чипсетами количеством каналов можно управлять только аппаратно – переставляя модули по слотам):

AMI BIOS Setup платы ASRock K7Upgrade-880

Есть опция повышенной совместимости платы с различными модулями памяти (она, очевидно, немного влияет на производительность системы – в худшую сторону).

AMI BIOS Setup платы ASRock K7Upgrade-880

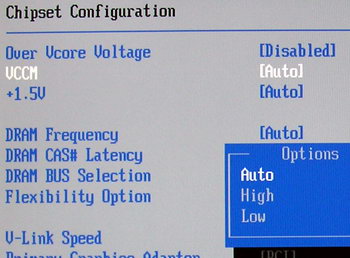

Можно повышать напряжение питания памяти,

AMI BIOS Setup платы ASRock K7Upgrade-880

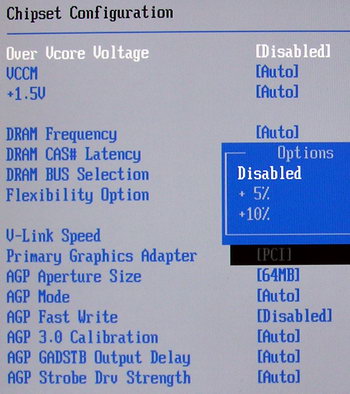

шины AGP и даже процессора: правда, весьма своеобразным образом – без указания точных значений напряжения и только на одну или две ступени вверх.

bios-vcore

Жаль, что среди таймингов памяти доступна лишь одна настройка – CAS Latency (2.0/2.5/3.0).

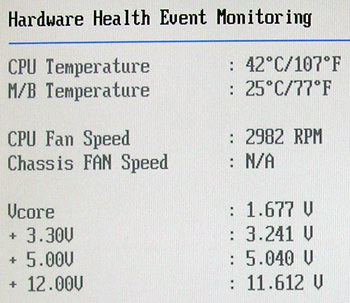

Есть в BIOS Setup и многопараметрический мониторинг состояния платы (две температуры, два вентилятора, четыре напряжения).

AMI BIOS Setup платы ASRock K7Upgrade-880

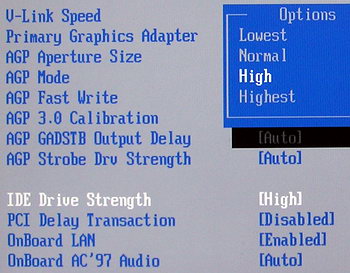

А также управление настройками контроллеров периферии

AMI BIOS Setup платы ASRock K7Upgrade-880

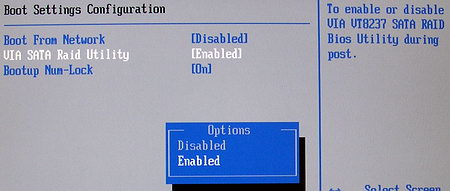

и BIOS встроенного RAID-контроллера.

AMI BIOS Setup платы ASRock K7Upgrade-880

Для испытаний использовался BIOS версии 1.40 от 30/03/2005 и плата ревизии 1.01. При работе этой платы на штатных частотах проблем замечено не было. При дефолтной установке частоты в BIOS Setup она весьма точно соответствует номиналу – FSB=166,6 МГц. Удивила скорость «общения» чипсетного контроллера UltraATA/133 данного экземпляра платы с диском, имеющим соответствующий интерфейс – она составила всего 82,1 Мбайт/с, тогда как на других платах с UltraATA/133 этот же диск демонстрировал более 100 Мбайт/с.

Тесты быстродействия

Для испытаний платы ASRock K7Upgrade-880 использовался процессор AMD Athlon XP 3000+ с системной шиной 333 МГц (характерной также для семейства AMD Sempron) и частотой ядра 2167 МГц. Для сравнения мы привлекли плату ASUS A7N8X-E на чипсете nForce2 Ultra 400 – одну из самых быстрых систем для процессоров AMD с разъёмом Socket A. То есть мы посмотрим, насколько двухканальная DDR-система на старшем чипсете VIA способна тягаться в скорости с заслуженным чемпионом от NVIDIA. Для обеих плат были исследованы две конфигурации памяти – двухканальная DDR400 (асинхронный с FSB режим работы), и двухканальная DDR333 – синхронный с FSB низколатентный режим. Поскольку полоса пропускания тракта процессор-память в данных системах лимитируется именно системной шиной, а не памятью, то синхронная работа DDR с FSB способна даже поднять производительность системы по сравнению с более быстрым по частоте памяти вариантом DDR400 (см. например, обзоры "Процессоры AMD: куда вставить? Часть 5: производительность на шине 333 МГц" и "Тесты модулей DDR400 семи типов от разных производителей. Влияние настроек памяти в BIOS Setup на быстродействие чипсета nVIDIA nForce2"). Тайминги памяти в режимах DDR400 и DDR333 для платы ASUS составляли 2-2-2-5, а для платы ASRock – 2-2-2-6 (использовать Tras=5 не позволяют ограничения чипсета VIA KT880, да это и не критично, поскольку чипсет nForce2 при работе с Tras=6 и Tras=5 имеет практически одно и то же быстродействие, см. www.ferra.ru/online/system/21352/).

Системной памятью служила высококачественная пара модулей DDR400 от Kingston – Hyper-X KHX3200ULK2/1G из линейки Ultra Low Latency, имеющая штатные (то есть по SPD) тайминги 2-2-2-5 на частоте 400 МГц при обычном (не повышенном) напряжении питания. В состав тестовых систем также входили видеоускоритель ASUS на ATI Radeon X800XT (с дефолтными частотами GPU и памяти 500/500 МГц), жёсткий диск Samsung SP1614 и боксовый кулер. Системы размещались в корпусе Arbyte YY-W201BK-A с блоком питания Zalman ZM400A-APF, 400 ватт и тестировались под управлением Windows XP SP2 с графическими драйверами Catalyst 5.4.

Результаты тестов представлены в таблице и сами по себе достаточно красноречивы.

Таблица 2. Результаты тестов быстродействия плат в различных приложениях

Материнская плата

ASUS A7N8X-E

ASRock K7Upgrade-880

Чипсет

nForce2 Ultra 400

VIA KT880

Частота памяти

DDR333

DDR400

DDR333

DDR400

Тайминги памяти

2-2-2-5

2-2-2-5

2-2-2-6

2-2-2-6

Тактовая частота процессора на плате, МГц

2176,5

2176,5

2166,4

2166,4

Тактовая FSB, МГц (по CPU-Z)

167,4

167,4

166,6

166,6

Everest 1.51, Memory Read Speed, Мбайт/с

2523

2395

2325

2330

Everest 1.51, Memory Write Speed, Мбайт/с

1015

980

807

750

Everest 1.51, Memory Latency, нс

96,3

112,8

116,1

117,4

ScienceMark 2.0, Primordia (Ar), с

25,5

24,95

26,56

27,1

ScienceMark 2.0, AES, Мбайт/с

114,2

113,23

113,39

112,93

CPUmark99, index

206

202

200

200

MetaBench 0.98, overall score

3420

3370

3360

3324

PCMakr04, overall score

3920

3880

3830

3820

MPEG2 to MPEG4 encoding (DivX 5.21), c

245

248

253

256

Архивирование WinRAR 3.41, с

232

254

267

263

Бенчмарк WinRAR 3.41, Кбайт/с

331

295

264

275

3Dmark05, Graphic score

5397

5376

5342

5329

3Dmark03, Graphic score

10680

10643

10556

10464

3Dmark03, CPU score

691

672

606

598

Ninja-Bench 3.1, score

2673

2647

2579

2571

Unreal Tournament 2003, dm-anubis, fps

82,71

78,57

74,84

74,26

Unreal Tournament 2004, dm-rankin, fps

75,4

71,71

68,51

68,32

Vulpine GLMark 1.1p, 1024x768x32 bit, fps

92,8

89,1

82,7

83,4

Wolfenstein ET (demo radar), 1024x768x32 bit, fps

76,2

74

70,2

69,1

Quake III Arena, demo Crusher, 1024x768x32 bit, fps

168,6

162,7

154,9

154,1

Gun Metal, Benchmark 2, 1024x768x32 bit, fps

50,34

47,55

46,39

46,46

RealStorm Benchmark 2004, 640x480, index

2570

2500

2450

2440

DOOM 3, 1024x768, fps

71,1

68,3

63,5

63,3

Far Cry, 1024x768, fps

51,5

48,9

46,23

46,68

Tomb Raider AOD, demo paris3, 1024x768, fps

103,56

99,48

95,85

95,15

CineBench 2003, Hardware OpenGL Shading, CB-GFX

2868

2792

2575

2632

CineBench 2003, Software OpenGL Shading, CB-GFX

1371

1350

1323

1316

CineBench 2003, Shading (CINEMA 4D), CB-GFX

308

302

295

295

SPEC viewperf v8.0.1, 3dsm-03, index

12,75

12,66

12,33

11,65

SPEC viewperf v8.0.1, proe-03, index

12

11,94

10,69

10,34

SPEC viewperf v8.0.1, sw-01, index

9,601

9,602

8,34

8,158

SPEC viewperf v8.0.1, ugs-04, index

11,66

11,14

10,23

10,01

Усреднённая производительность, %

107,95

104,88

100

99,43

Результаты сравнения плат на разных чипсетах показывают, что скорость чтения памяти у плат на чипсете VIA KT880 не намного хуже, чем у чипсета nForce2, а вот по скорости записи в память чипсет NVIDIA заметно быстрее соперника. По латентности доступа к памяти чипсет NVIDIA тоже явно впереди, причём если для VIA KT880 латентность доступа к DDR400 и DDR333 примерно одинакова (с минимальным преимуществом последней), то у nForce2 использование DDR333 вместо DDR400 существенно улучшает и латентность, и полосу пропускания, и скорость записи! В целом же для обеих двухканальных систем использование DDR333 вместо DDR400 явно предпочтительнее, если процессор имеет FSB 333 МГц.

Ровно это же подтверждают и тесты систем в различных приложениях: nForce2 с DDR333 практически всегда однозначно быстрее, чем с DDR400, тогда как для KT880 разница между конфигурациями памяти несколько меньше – в большинстве приложений он немножко быстрее с DDR333, чем с DDR400, однако последняя берет реванш в WinRAR, тестах Vulpine и CineBench 2003 Hardware OpenGL Shading, а также в играх Far Cry и Gun Metal. Видимо, всё же недаром по дефолту плата ASRock K7Upgrade-880 устанавливает частоту работы памяти синхронно с FSB (то есть 333 МГц в данном случае, см. фото информационного окна BIOS Setup выше), даже если используются «честные» модели DDR400.

Что касается сравнения двухканальных чипсетов VIA и Nvidia между собой, то последний, безусловно, быстрее (даже с DDR400), причём если с DDR400 отставание VIA KT880 составляет около пяти процентов, то с DDR333 (то есть в синхронном с FSB режиме) оно возрастает аж до 8%! А это уже серьёзная разница, примерно эквивалентная по быстродействию одной ступени частоты процессора. На диаграмме показана усреднённая (геометрически по трём десяткам использованных здесь тестов в приложениях, кроме тестов памяти) производительность плат и конфигураций памяти, которая наглядно иллюстрирует отмеченные выше закономерности.

Усреднённая производительность плат

Усреднённая производительность плат

Заключение

В целом плата ASRock K7Upgrade-880 на чипсете VIA KT880 демонстрирует неплохую производительность – конечно, явно более низкую, чем у топовых решений для платформы Socket A, но вполне достаточную для недорогих (бюджетных) персональных компьютеров. Достоинством платы ASRock также является её стабильная работа, несмотря на нестандартные решения, применённые в плате.

Что касается «универсальности» платы ASRock K7Upgrade-880, позволяющей использовать её как с процессорами для Socket A, так и с процессорами Athlon 64 путём установки дополнительной карты расширения, то такой подход разработчиков можно только приветствовать. И мы постараемся проверить на практике такую возможность «лёгкого апгрейда», как только соответствующий модуль ASRock появится в нашем распоряжении. Вместе с тем, позиционирование подобных решений на рынке имеет свои особенности и ограничения. Я, например, сильно сомневаюсь, что серьёзный корпоративный заказчик станет приобретать системы, рассчитанные на подобный метод апгрейда процессора. Скорее, удел подобных плат – частный потребитель и домашний пользователь – весьма стеснённый в средствах приверженец процессоров AMD. (Не думаю, что их доля на общем рынке процессоров сколь-нибудь значительна для рынка – по крайней мере, в регионах Европы и Америки). Вот если бы ASRock вышла на рынок с этой платой примерно годик или даже полтора назад, когда платформы под Socket A были на пике популярности, а системы с Athlon 64 только появились и сулили большие перспективы, рынок сбыта «плат-трансформеров» оказался бы значительно шире. Жаль, что «хорошая мысля приходит опосля»…
