Компьютерные технологии подарили миру новые, доселе невиданные возможности. И неотъемлемой частью этих возможностей стали устройства, которые мы используем для обработки информации: компьютеры и ноутбуки, оснащенные большим количеством разнообразных разъемов. В данной статье мы постараемся доступно объяснить назначение различных разъемов, которые вы часто видите на ноутбуках.
Читать про другие типы разъемов:
- Универсальные разъемы
- Разъемы для подключения к Интернет
- Разъемы для подключения внешних мониторов
- Расширение функционала
Прочие разъемы
eSATA
Знакомый по настольным компьютерам и продолжающий свою экспансию на рынок, разъем eSATA предназначен для подключения внешних накопителей.
Технология
SATA (Serial ATA) – это последовательный интерфейс для обмена данными с накопителями на жестких дисках и твердотельной памяти. Стандарт Serial ATA интенсивно развивается и на сегодня уже разработана и начинает внедряться третья его версия.
Перечислим версии:
- SATA Rev.1 (SATA150) – первоначальная версия стандарта, способная передавать данные со скоростью 150 Мб/с.
- SATA Rev.2 (SATA300) – дальнейшее развитие интерфейса с удвоенной скоростью канала передачи данных. Сегодня используется повсеместно. Обеспечивает потребности современных накопителей на 100%, в том числе перекрывает скоростные параметры даже самых быстрых SSD-накопителей.
- SATA Rev.3 (SATA600) – перспективный стандарт с еще более высокими скоростными параметрами: до 600 Мб/с плюс улучшенное управление питанием.
Преимуществом SATA можно назвать аппаратную, реализованную в стандарте начиная с SATA Rev.2, поддержку горячего подключения и отключения накопителей без выключения всего компьютера. Не менее важным достоинством можно считать и компактные соединительные кабели, содержащие всего 7 проводников.
eSATA (сокращение от External SATA, что означает «внешний SATA») фактически представляет собой вынесенный наружу разъем SATA.

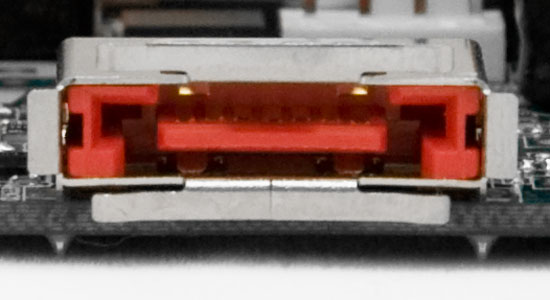

Разъем eSATA
Однако кабели и разъемы SATA и eSATA несовместимы между собой. Кроме того, применительно к специфике использования внешних накопителей у eSATA есть серьезный недостаток – отсутствие внешнего питания, которое накопители eSATA берут либо из розетки 220В посредством адаптера, либо снимают с разъема USB или FireWire.
Зато данный недостаток с лихвой перекрывается скоростью, которую может обеспечить eSATA при подключении жесткого диска. Если USB или FireWire обеспечивают не более 40 Мб/с, то eSATA с легкостью прокачает через себя и 100, и даже 300 Мб в секунду – то есть все, на что способен подключенный диск.
Еще одним плюсом будет то, что физически можно сделать разъем eSATA совместимым с USB-портом, так сказать, два в одном.
Совет: Вы можете добавить отсутствующие порты eSATA с помощью устройств PC Card или ExpressCard.
Mic In, Phones, Line In
За звук в любом ноутбуке отвечает встроенная звуковая подсистема, аналогичная встроенному звуковому кодеку любого домашнего ПК. Большинство моделей оснащаются двумя звуковыми разъемами: для подключения микрофона и наушников. Причем порой выход на наушники может быть использован для вывода цифрового аудио-сигнала S/PDIF на ресивер или другое устройство.
Реже можно обнаружить три разъема. Например, лэптопы MSI оснащаются еще и линейным входом, а продукты HP серии Pavilion – вторым выходом на наушники.

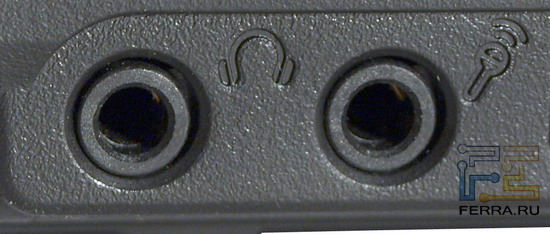

Звуковые порты
Чаще всего звуковые порты различаются цветовой маркировкой:
- Выход на наушники/Линейный выход/Цифровой выход обозначается как Phones/Line Out, S/PDIF (при наличии соответствующей функциональности) и по стандарту должен быть окрашен в бледно-зеленый цвет
- Вход для микрофона называется просто Mic In, часто он розового цвета
- Линейный вход назван Line In и обозначается бледно-голубым цветом
Совет: Улучшить качество звука вы сможете, купив звуковую карту для слота PC Card или ExpressCard, либо звуковой адаптер с интерфейсом USB. Можно использовать даже несколько адаптеров.
COM-порт
Устаревший последовательный интерфейс RS-232 (COM) можно обнаружить на старых моделях ноутбуков или на серьезных промышленных машинах. Иногда COM выводится на порт-репликатор, покупаемый отдельно.

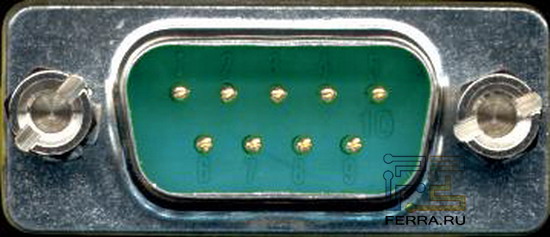

COM-порт
Разъем COM-порта используется для подключения программаторов, специальных устройств, устаревшей периферии и телефонных модемов.
Совет: Недостающий COM-порт можно получить, воспользовавшись картой PC Card или ExpressCard.
LPT-порт
Параллельный интерфейс многим из вас знаком, как интерфейс для подключения принтера. Конечно, современные принтеры уже поголовно используют USB, но LPT-порт можно встретить на старых и промышленных (читай – специальных) лэптопах.

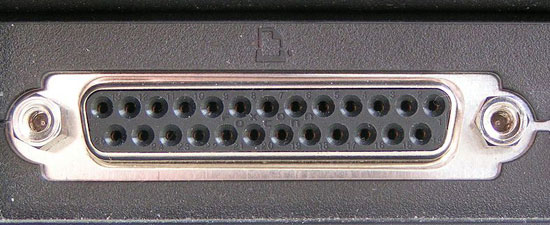

LPT-порт
Кроме того, LPT часто используется для установки аппаратных ключей HASP, защищающих ПО от пиратского копирования.
Совет: Выпускаются устройства PC Card и даже ExpressCard со встроенным портом LPT, поэтому если на вашем ноутбуке нет нужного порта, вы всегда можете установить его самостоятельно.
Kensington Lock
Порт для замка Кенсингтона представляет собой прямоугольное отверстие на одной из сторон ноутбука. Замок предназначен для прикрепления аппарата специальным тросиком с замком к любому неподвижному предмету, аналогично тому, как пристегивают велосипеды противоугонным тросом (цепью).

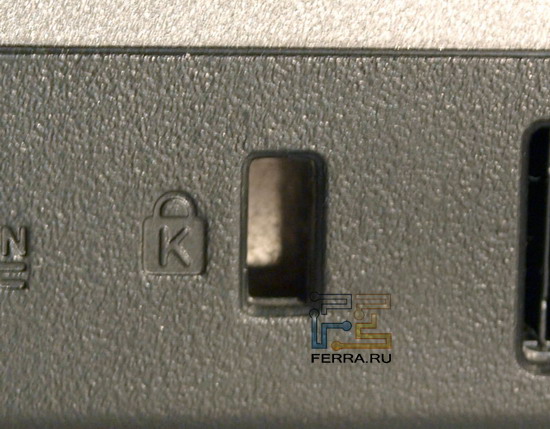

Отверстие Kensington Lock
При наличии троса вы вполне можете работать с вашим компьютером в общественных местах, не боясь, что злоумышленник схватит лэптоп со стола и убежит (всякое может случиться, мало ли).
Читать про другие типы разъемов:
- Универсальные разъемы
- Разъемы для подключения к Интернет
- Разъемы для подключения внешних мониторов
- Расширение функционала
Итого
Разъемов на ноутбуках не так много и запомнить их назначение несложно. При этом кабель, предназначенный для одного разъема, физически невозможно вставить в другой разъем без разрушения и применения большой силы. В итоге все, что нужно для безошибочной работы с компьютером – это лишь немного внимательности. Желаем успехов в работе!
