Монитор Acer AL1732 – произведение дизайнерского искусства

В последнее время линейки мониторов с внешним видом претендующим на серьёзные дизайнерские решения получают всё большее и большее распространение. Это вполне естественно, так как компьютер уже давно вышел за рамки профессионального инструмента и приближается к статусу бытового прибора.

Управление и экранное меню

Как уже упоминалось ранее, управляется монитор с помощью пяти кнопок, расположенных с правого торца монитора и одной кнопки, расположенной с нижнего торца. Стоит сказать, что управление монитором имеет классическую схему и для людей, уже имевших дело с TFT монитором, не представляет никакой трудности, однако и здесь есть свои тонкости. Кнопка включения и выключения выполняет только эти две функции, – никаких дополнительных возможностей у неё нет. Кнопка входа в меню служит также и для выхода из него, впрочем, как и для выхода с уровней подменю. Две кнопки вверх и вниз, выполненные в форме качелей, служат для навигации по меню, в случае же их нажатия без входа в меню, вызывается подменю регулировки громкости. Кнопка “auto” кроме авторегулировки изображения выполняет еще функцию входа в пункты меню внутри экранного подменю. В целом всё просто, и никаких серьёзных проблем с управлением монитора не возникает. Ах да, мы забыли про шестую кнопку, находящуюся с нижнего торца в блоке дополнительных входов. Как уже, наверное, многие догадались, данная кнопка предназначена для переключения входов компьютера, и вот тут имеется ряд особенностей, достойных описания. Данная кнопка переключает лишь основные входы, такие как SCART-VIDEO, Video, VGA и DVI. Но ведь физических входов больше: только на одном SCART разъёме их три штуки. Более точно установить входной стандарт можно, зайдя в экранное меню и переключившись на подгруппу с помощью кнопки. Так, в подгруппе VIDEO имеется выбор между S-Video и композитным входом, а в SCART-VIDEO можно выбрать между S-Video, Composite и RGB входом. Более того, при переключении стандартов переключается и звуковой вход.

Внутреннее устройство

Как всегда в наших тестированиях, мы разобрали до винтика ACER AL1732 и постараемся дать оценку его характеристик не только по бумаге, но и заглянув ему внутрь. Начнём мы с матрицы.

Судя по наклейке на задней стороне корпуса TFT панели, произведена она компанией AU Optronics и имеет маркировку M170 EG01 V8. К сожалению, в сети нам не удалось найти документацию на 100% соответствующую установленной в ACER AL1732 матрице, однако нам удалось найти документацию на аналогичную панель третьей версии (V3). Судя по этой маркировке, матрица имеет идентичные технические характеристики приведённым в документации на монитор. Разница есть только во времени отклика, который у третьей версии составляет 8мс против 12мс у восьмой версии. В остальном параметры яркости, контрастности и углов обзора идентичны. TFT панель, установленная в мониторе, имеет четыре лампы подсветки, которые питаются от трансформаторов, установленных на отдельной плате.

Фактически, данная плата представляет собой весь блок питания внутри монитора, так как его силовая часть вынесена на внешний блок питания, поставляющийся в комплекте. Как можно заметить, каждая лампа имеет собственный трансформатор, умножающий напряжение. Это наиболее правильная схема подключения ламп подсветки, встречающаяся только у профессиональных мониторов высокого качества, а все более дешёвые собратья имеют лишь два трансформатора на 4 лампы. Судя по количеству элементов на плате и её сложности, регулировка яркости монитора будет находиться на очень качественном уровне.

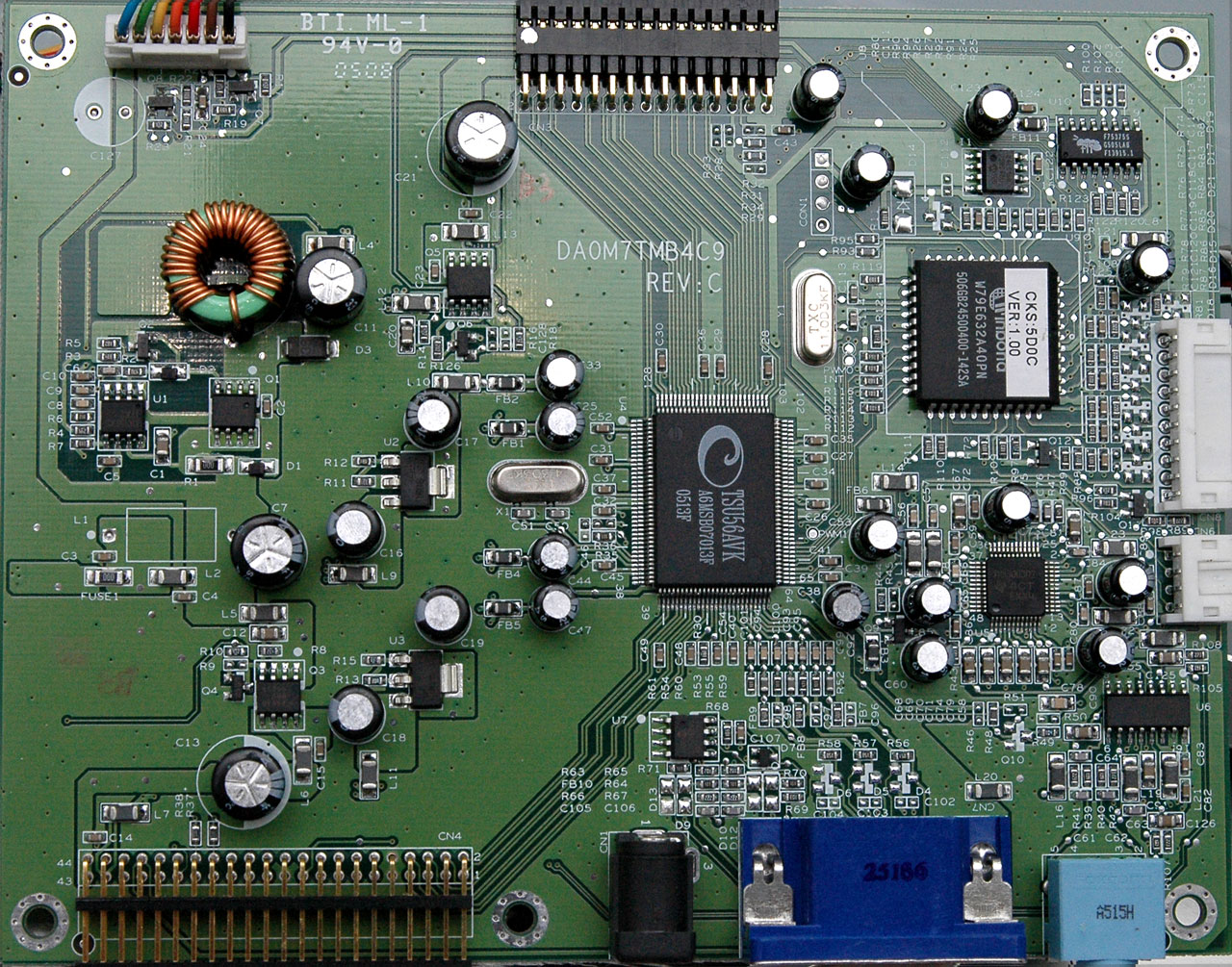

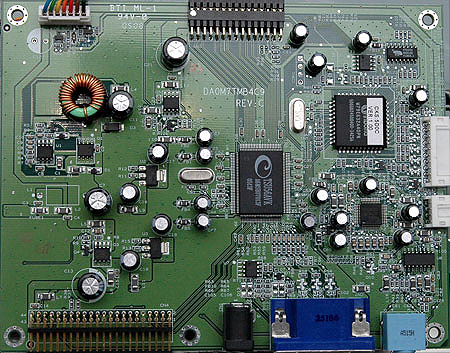

Плата центрального процессора не очень сложная, но и не такая простая, как это бывает в большинстве случаев, если сигнальная схема построена на базе одного процессора. Связано это с тем, что к плате подключается блок дополнительных входов, и на ней нужно было расположить необходимые для этого элементы. Как можно заметить, на основной плате есть возможность подключения только через D-Sub вход, – все остальные входы явно подключаются через модуль дополнительных входов. К этой же плате подключается и разъём питания, что весьма странно при подобной структуре, так как обычно питание заводится на плату.

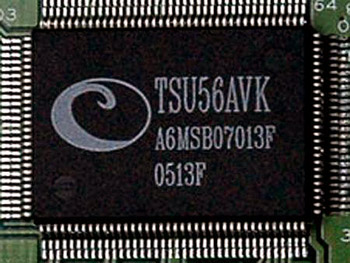

Графический процессор представляет собой классический обработчик цифрового сигнала с аналогового и цифрового входа с возможностью прямого вывода LVDS сигналов на матрицу. К сожалению, более подробной информации в сети по поводу данного чипа нет.

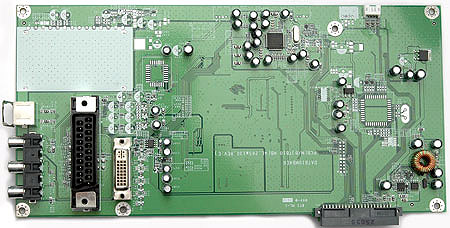

Не стоит забывать и о модуле дополнительных входов. Вот так выглядит плата модуля после снятия пластикового кожуха. Чётко заметно отсутствие модуля тюнера на плате и связанных с его подключением элементов. То есть данная PCB может быть использована и для другой модификации блока дополнительных входов с возможностью подключения антенны напрямую к монитору, для превращения его в телевизор. Конечно, для полноценного телевизора ему не будет хватать ещё пульта дистанционного управления, но может так статься, что он управления появится вместе с модулем тюнера.

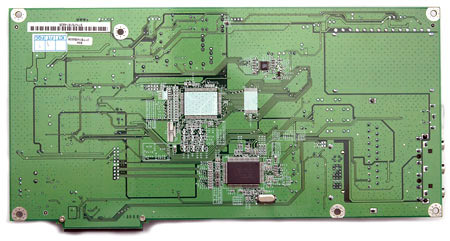

С обратной стороны платы также имеется дополнительный чип, обслуживающий входы, но прекрасно видно, что многих элементов на PCB не хватает. Весь модуль построен на чипсете от компании Micronas.

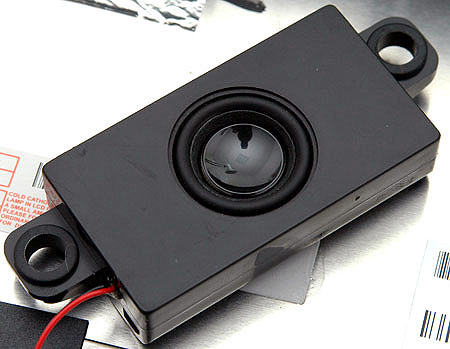

Напоследок мы оставили акустическую систему монитора. Стоит понимать, что данные динамики вряд ли могут считаться полноценной звуковой системой для воспроизведения высококачественного звука с источников аудио\видеосигнала, для которых приспособлен монитор. Звуки из windows типа “пумс” и “блимс” они воспроизводят прекрасно, но вот с нормальной звуковой картиной из фильма они вряд ли справятся. Поэтому скажем честно, монитору очень сильно не хватает выхода на внешние звуковые системы, ведь входов к нему может быть подключено много, и входы эти всегда содержат звуковую составляющую, а это значит, что все звуки при SCART подключении будут воспроизводиться только через штатную акустику.

Качество изображения

Самый интересный раздел в обзоре монитора – это именно описание качества его работы, так как данные в нём хоть и субъективные, но речь идёт о самом главном - о том, насколько удобно за монитором работать. ACER AL1732 произвёл очень приятное впечатление не только своим внешним видом, но и своими рабочими возможностями в качестве монитора. Начнём с самого главного – с отражающей матрицы. Многим мониторам отражающая матрица мешает, так как она обладает рядом недостатков в виде отражения на тёмных участках окружающего пространства, но ACER AL1732 это мешает меньше всего, так как по нему сразу понятно, что монитор будет отражать всё и вся и это для него нормально. Яркости матрицы на максимуме достаточно для того, чтобы видеть изображение интерфейса даже в ярко освещённой комнате. С тёмными картинками, конечно, всё сложнее, поэтому мы не советуем ставить монитор в положение, при котором у вас будут находиться сильно освещённые участки, так как это может существенно ухудшить качество изображения. Матрица у ACER AL1732 весьма и весьма быстрая. Её скорострельности вполне достаточно для игры в динамичные игры и для просмотра фильмов, с другой стороны, хорошее время отклика всегда отягощалось не очень хорошими углами обзора и, судя по техническим характеристикам матрицы, у ACER AL1732 действительно имеются с этим некоторые проблемы. Углов в 140 градусов, как по вертикали, так и по горизонтали, для комфортной работы маловато. На деле нехватка углов не ощущается столь катастрофично, как указано в документации. Конечно же, цветопередача у монитора могла бы быть и получше, поэтому работать с профессиональными графическими пакетами будет тяжеловато, но для большинства приложений хорошая цветопередача не обязательна, поэтому вцелом для домашнего использования ACER AL1732 подходит весьма удачно. Минимальная яркость находится на действительно хорошем уровне, видимо, сказывается хороший блок регулировки яркости ламп, и при этом никаких стандартных артефактов типа свиста трансформаторов и мерцания ламп замечено не было. Контрастность экрана так же не вызывает сомнений и, скорее всего, соответствует параметрам, заявленным в документации.

Выводы

Всё-таки в последнее время линейки мониторов с внешним видом, претендующим на серьёзные дизайнерские решения, получают всё большее и большее распространение. Это вполне естественно, так как компьютер уже давно вышел за рамки профессионального инструмента и приближается к статусу бытового прибора. Но ведь бытовые приборы тоже бывают разные, и среди них есть ниша элитной техники для современного жилья. Именно на этот сектор рынка и нацелен монитор ACER AL1732. Он способен стать устройством отображения со всех воспроизводящих видеосигнал приборов, например, DVD плеера, спутникового тюнера или видеомагнитофона, ну и, само собой, компьютера. Причём ACER AL1732 – не телевизор, а именно монитор, обладающий весьма неплохой матрицей.

С точки же зрения дизайна, ACER AL1732 представляет собой действительно очень красивое дизайнерское решение, способное удовлетворить самые взыскательные требования. Конечно же, дизайнерские изыски сказались на функциональности подставки, поэтому экран монитора нельзя перемещать по высоте, а так же нельзя повернуть в портретный режим, но обе эти функции требуются скорее офисному монитору, нежели домашнему. По качеству изображения никаких серьёзных недостатков у ACER AL1732 выявлено не было, поэтому мы можем смело констатировать факт – продукт удался, и поэтому мы присуждаем монитору ACER AL1732 награду Ferra Approoved и номинируем его на ежегодную награду “Лучшее Дизайнерское Решение”.
