Компания Hon Hai Industries, известная по торговой марке Foxconn, оказалась в первом эшелоне производителей, представивших на рынок новейшие видеокарты NVIDIA серии GeForce 8800. Это и немудрено, ведь Foxconn является одним из двух контрактных производителей, на чьих заводах и производятся эти платы (напомним, что абсолютно все GeForce 8800 производятся по заказу NVIDIA и затем поставляются компаниям-партнёрам). У Foxconn более выгодные условия приобретения видеокарт для продажи, чем у других партнёров, и компания может позволить себе порадовать покупателей «бонусами» в комплекте поставки, не выходя за разумные рамки в розничной стоимости.

Сегодня мы продолжаем нашу серию обзоров GeForce 8 разных производителей и рассмотрим две топовые видеокарты в линейке продукции Foxconn – GeForce 8800GTX и GeForce 8800GTS. Эти видеокарты полностью соответствуют эталонным спецификациям NVIDIA – в отношении как частотных характеристик, так и дизайна системы охлаждения. Поэтому детально описывать мы их не станем, а лишь остановимся на главном козыре Foxconn – комплектах поставки и некоторых особенностях самих плат.

Краткие характеристики плат:

Видеокарта	GeForce 8800GTX	GeForce 8800GTS
Ядро	G80	G80
Число процессоров	128	96
Число TMU/ROP	32/24	24/20
Частота ядра/процессоров	575/1350 МГц	500/1200 МГц
Частота/шина памяти	1800 МГц/384 бит	1600 МГц/320 бит
Объём памяти	768 МБ	640 МБ

Подробное описание видеокарт GeForce 8800GTX и GeForce 8800GTS на базе референсного дизайна NVIDIA вы можете прочитать соответственно тут и тут.

Итак, посмотрим, чем же Foxconn надеется удивить и порадовать покупателя. Начнём со старшей модели – Foxconn GeForce 8800GTX.

Foxconn GeForce 8800GTX

Упаковка Foxconn GeForce 8800GTX

Карта поставляется в простой, но красочно оформленной картонной коробке с изображениями различных космических объектов, включая исполняющего некий танец инопланетянина. Выполненная в психоделичных ярких цветах коробка наверняка привлечёт пытливый взгляд посетителя магазина. В левом верхнем углу коробки находится вставка с изображением геймпада – изюминки комплекта.

В комплект поставки входят:

• видеокарта GeForce 8800GTX
• инструкция пользователя (на английском языке)
• компакт-диски: Foxconn: The Art of Move, диск с драйверами, диск с утилитами
• 2 переходника DVI->D-Sub
• 2 переходника питания 2хMolex->PCI-Express 6-pin
• кабель HDTV-out (S-Video+Component)
• игровой манипулятор Foxconn USB 3D Gamepad

Видеокарта Foxconn GeForce 8800GTX

Инструкция и диски Foxconn GeForce 8800GTX

Переходники Foxconn GeForce 8800GTX

Кабель HDTV-out Foxconn GeForce 8800GTX

Геймпад Foxconn GeForce 8800GTX

Несмотря на то что производитель не вложил в коробку ни диски с играми, ни экземпляр популярнейшего тестового пакета Futuremark 3DMark (подобно ASUS), довольно неплохой геймпад смотрится очень даже прилично. В конце концов, геймер, купивший подобную видеокарту, скорее купит себе диск с игрой, чем пойдёт в магазин за игровым манипулятором. Поэтому такая непривычная, но приятная и полезная штука должна обрадовать потенциального покупателя. Рассмотрим геймпад поподробнее:

Геймпад, вид сверху

Геймпад, вид снизу

Геймпад, «шифты»

Компоновка манипулятора обычная: четырёхпозиционная круглая кнопка навигации, четыре кнопки под правую руку, по два «шифта» и аналоговые рычажки. Дополнительно в центре геймпада размещены ещё две кнопки. Манипулятор сделан довольно добротно, корпус изготовлен из матового чёрного пластика, кнопки – из полупрозрачного синего. Все кнопки пронумерованы. Отметим, что нижние «шифты» предусмотрительно сделаны значительно большими по размеру, чем верхние, так что даже в жесточайшей рубке игрок не промахнётся по кнопке. Подключается устройство по шине USB.

Теперь рассмотрим саму видеокарту.

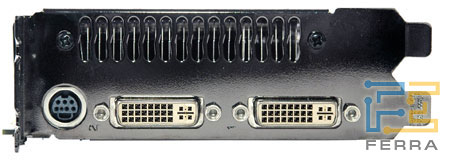

Выходы Foxconn GeForce 8800GTX

Видеокарта оборудована двумя разъёмами DVI и разъёмом TV-out.

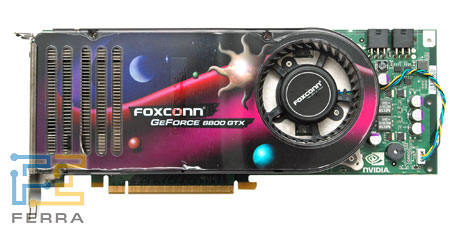

Foxconn GeForce 8800GTX, вид сверху

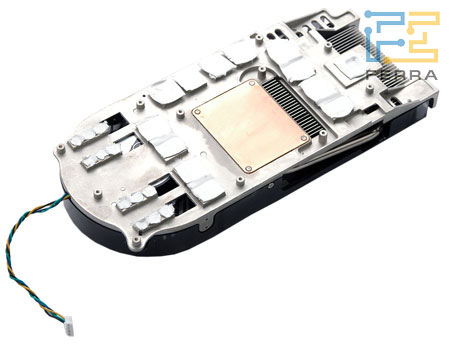

Foxconn GeForce 8800GTX, радиатор

Система охлаждения полностью соответствует референсному дизайну и отличается только наклейкой на кожухе.

Увеличить

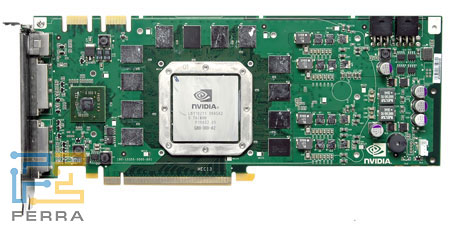

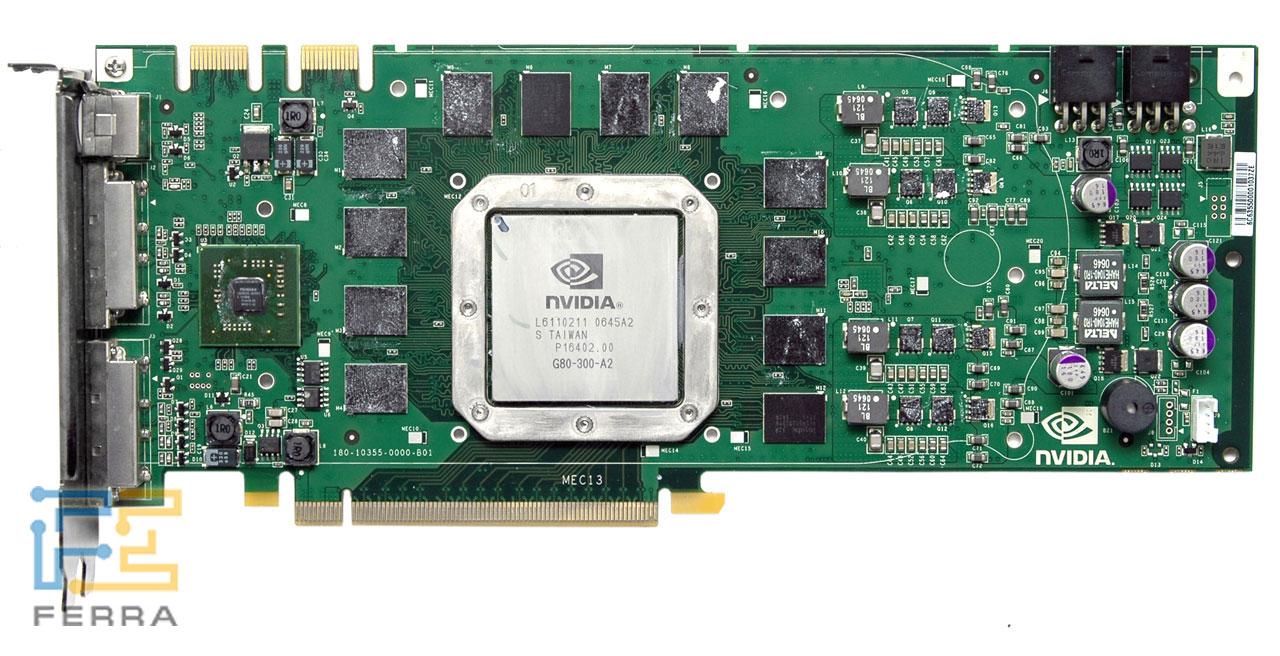

Печатная плата, вид спереди

Отметим, что это первая видеокарта серии GeForce 8 из тех, что побывали в нашей лаборатории, выполненная на печатной плате не из чёрного, а из обычного зелёного текстолита. На самом деле ничего плохого в этом нет, более того – зелёный текстолит лучше чёрного. Дело в том, что сам по себе текстолит грязно-жёлтый, и в эстетических целях его красят. Так вот чёрный краситель, применяемый при этом, мало того что более токсичен, чем традиционные краски, так ещё и более сложен в нанесении. В итоге производство чёрных печатных плат требует более сложной техники, более высоких расходов, а производственный брак у него выше. Как говорится, за всё нужно платить, и стильный внешний вид комплектующих не исключение.

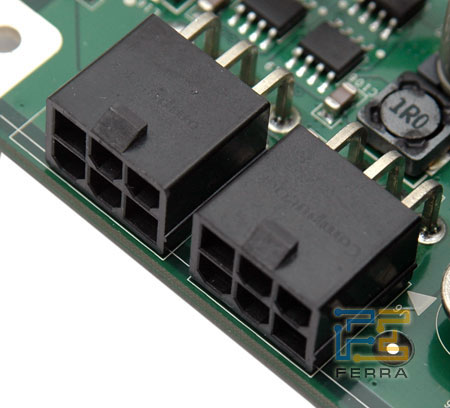

Разъёмы питания

Питание обеспечивается двумя 6-контактными разъёмами. При недостаточном питании или отсутствии подключения к одному из разъёмов установленный на плате пьезодинамик издаст громкий писк и плата откажется запускаться. Блок питания компьютера должен обеспечивать 450 Вт выдаваемой мощности в номинальном режиме, с минимально допустимыми 30 А по линии 12 В.

В верхнем левом углу расположены две контактные площадки MIO, предназначенные для объединения видеокарт в массивы SLI и Quad SLI.

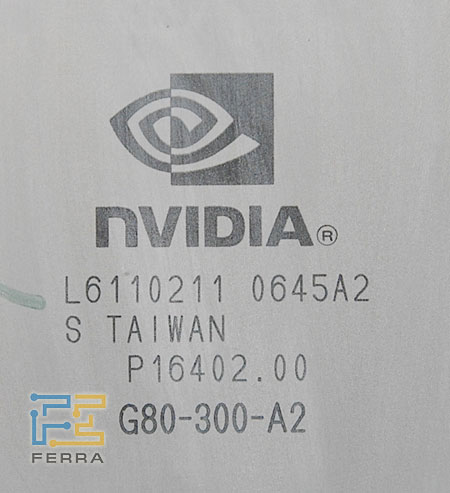

Ядро G80 на Foxconn GeForce 8800GTX

На плате установлен графический процессор G80-300-A2, что означает полнофункциональную GTX-версию ревизии А2, произведённую на 45-й неделе 2006 года, то есть 6-12 ноября. Эту видеокарту уже можно отнести ко «второй волне» поставок, ведь она произведена на той же неделе, на которой была представлена линейка GeForce 8 (8 ноября), «первая волна» была произведена задолго до анонса.

Тем не менее ядро работает на частоте 575 МГц (1350 МГц для потоковых процессоров), что соответствует эталонным частотам.

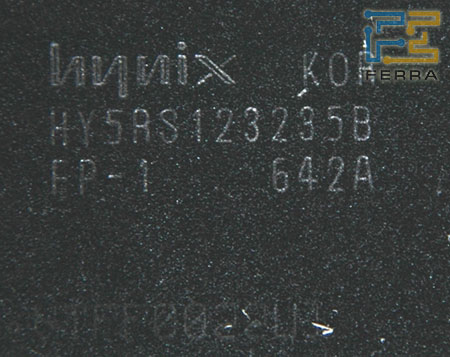

Чип памяти

А вот и отклонение от привычного уже референса: вместо чипов памяти Samsung K4J52324QE-BJ1A со временем выборки 1 нс, уже привычных нам по предыдущим экземплярам, побывавшим в нашей лаборатории, установлены чипы Hynix HY5RS123235B FP-1 642A – это чипы GDDR3 ёмкостью 512 Мбит с организацией 16х32 Мбит, с номинальной частотой 1000 МГц и временем выборки 1 нс. Чипы упакованы в 136-контактные корпуса FBGA Lead-free. Память работает на частоте 900 МГц, что, по идее, оставляет потенциал для разгона. Общий объём установленной памяти – 512/8*12=768 МБ. Будет интересно посмотреть на результаты разгона этой памяти, поскольку, по сведениям из Сети, такая же память устанавливается на аналогичную видеокарту XFX, которая поставляется уже прилично разогнанной.

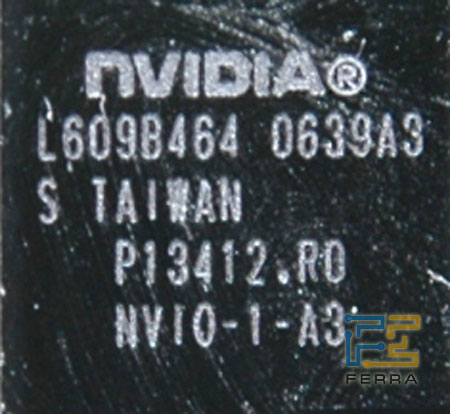

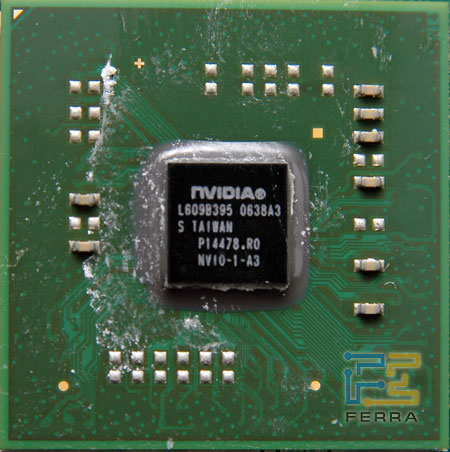

Чип NVIO

Контроллер ввода-вывода NVIO ревизии А3 произведён на 38-й неделе 2006 года (18-24 сентября). Он отвечает за обработку и вывод изображения на выходы DVI и TV-out с 10-битным кодированием каждого цвета.

Увеличить

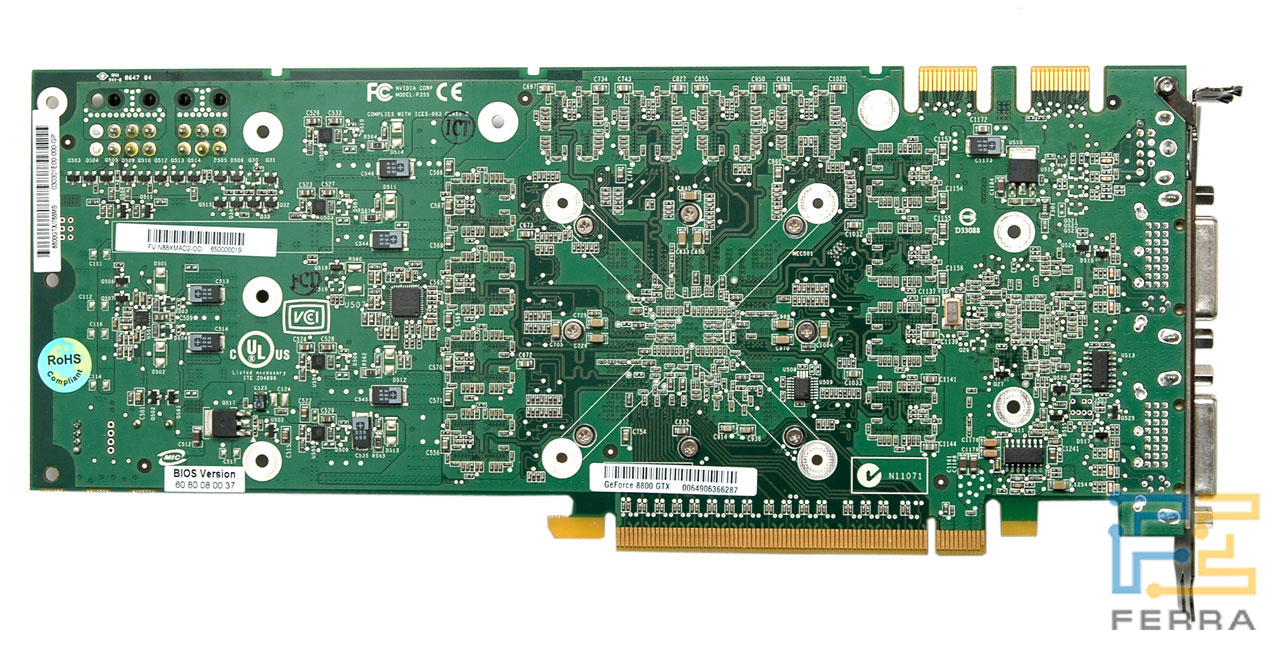

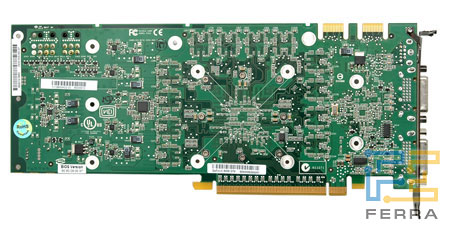

Печатная плата, вид сзади

Былая проблема с установленным резистором неправильного номинала уже отошла в прошлое, можно с уверенностью сказать, что NVIDIA справилась с ней и отремонтировала все бракованные экземпляры видеокарт. Учитывая, что наш экземпляр вообще был произведён позже, чем брак был выявлен и начался отзыв видеокарт из продажи, можно быть уверенными, что наша видеокарта в отличном состоянии.

Foxconn GeForce 8800GTS

Посмотрим теперь на младшую модель. Строго говоря, теперь это уже не младшая, а средняя модель в линейке видеокарт GeForce 8, так как недавно NVIDIA наконец представила удешевлённую версию GeForce 8800GTS с 320 МБ памяти.

Упаковка Foxconn GeForce 8800GTS

Видеокарта поставляется в такой же коробке, что и старшая модель. В комплект поставки входят:

• видеокарта Foxconn GeForce 8800GTS
• инструкция пользователя на английском языке
• компакт-диски: Foxconn: The Art of Move, диск с драйверами, диск с утилитами
• 2 переходника DVI->D-Sub
• переходник питания 2xMolex->PCI-Express 6-pin
• кабель HDTV-out (S-Video+RGB)
• геймпад Foxconn USB 3D Game Pad

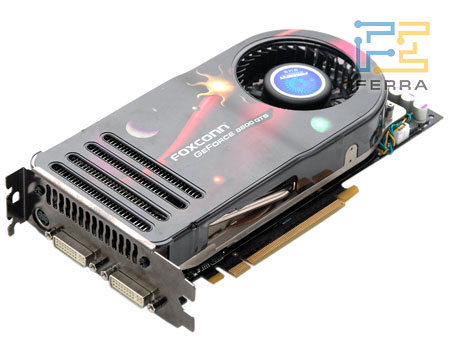

Foxconn GeForce 8800GTS

Инструкция и диски Foxconn GeForce 8800GTS

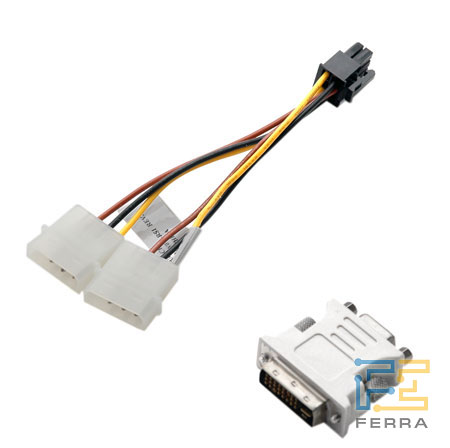

Переходники Foxconn GeForce 8800GTS

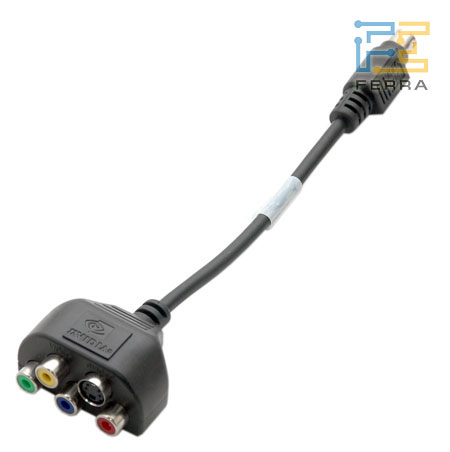

Кабель HDTV-out Foxconn GeForce 8800GTS

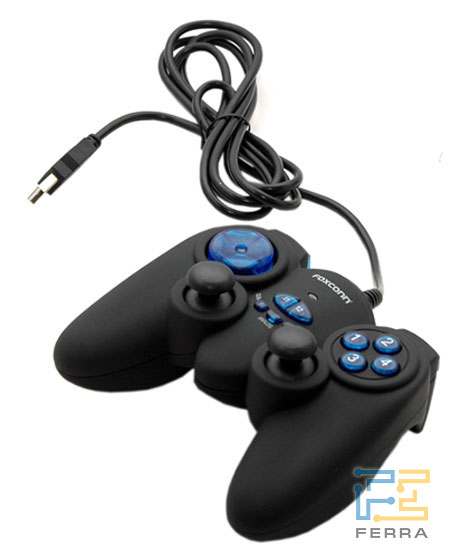

Геймпад Foxconn GeForce 8800GTS

Как и в случае старшей модели, в коробку вложен геймпад Foxconn USB 3D Game Pad. Отдельно на нём останавливаться не будем – он такой же, как и в поставке GeForce 8800GTX.

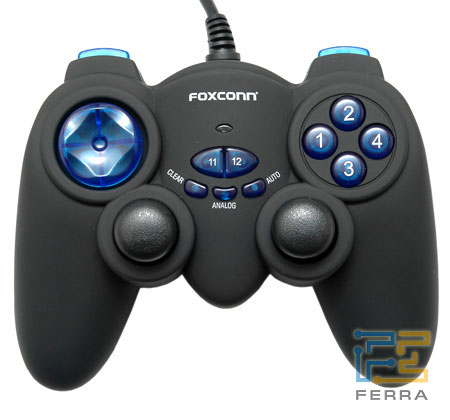

Геймпад Foxconn GeForce 8800GTS, вид спереди

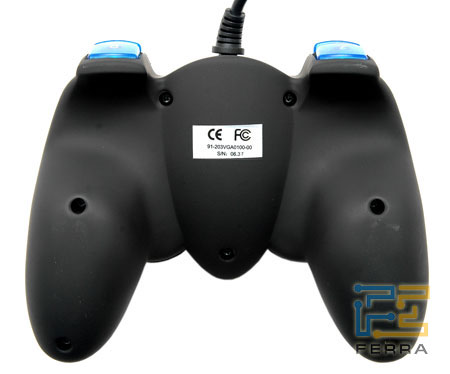

Геймпад Foxconn GeForce 8800GTS, вид сзади

Геймпад Foxconn GeForce 8800GTS, «шифты»

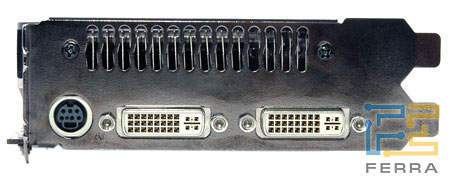

Выходы на плате Foxconn GeForce 8800GTS

Плата оборудована двумя выходами DVI и выходом TV-out.

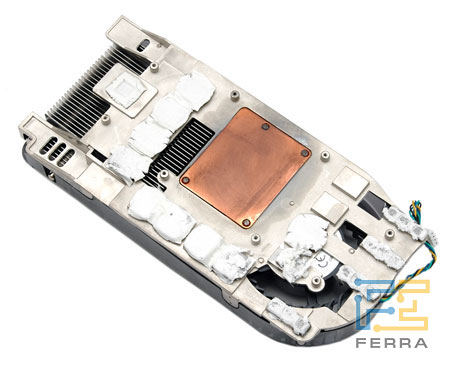

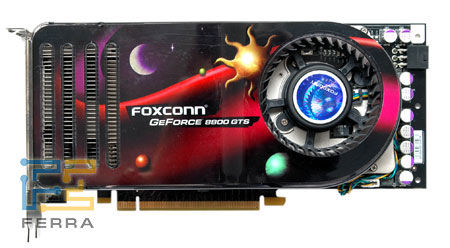

Система охлаждения

Система охлаждения полностью соответствует эталонному дизайну, заменена лишь наклейка на пластиковом кожухе. Как уже неоднократно упоминалось, кулеры и на старшей, и на младшей моделях отлично справляются со своими функциями и работают при этом довольно тихо. Однако для более-менее серьёзного разгона придётся озаботиться их заменой на более мощный, что не так-то просто, потому что охлаждать нужно и ядро, и чип NVIO, и цепи питания.

Увеличить

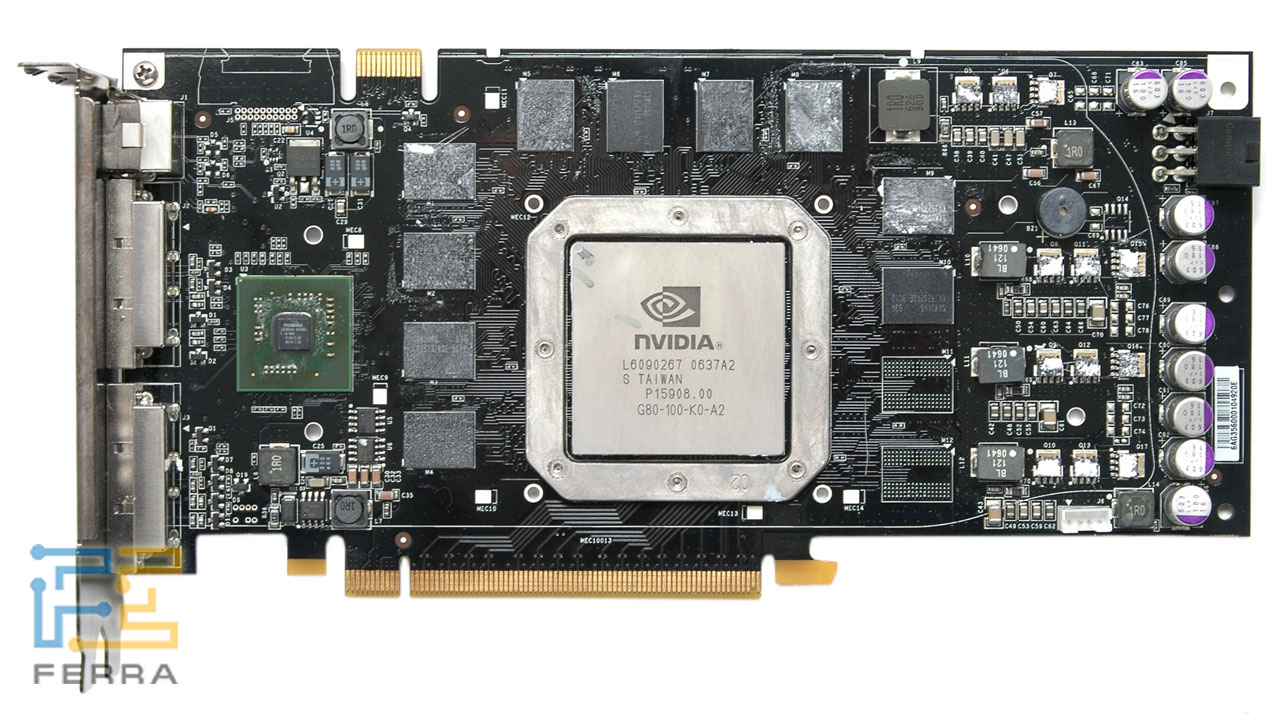

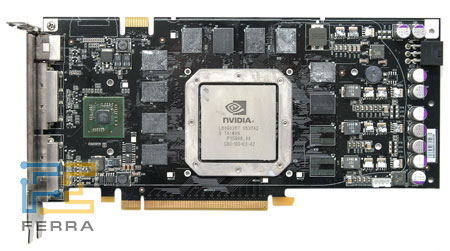

Печатная плата Foxconn GeForce 8800GTS, вид спереди

Перед нами полный референс, текстолит чёрный, как и у всех GeForce 8 первых недель выпуска.

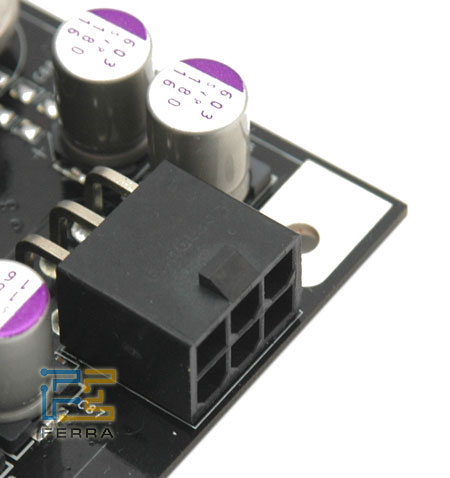

Разъём питания Foxconn GeForce 8800GTS

Питание обеспечивается одним 6-контактным разъёмом. При отсутствии подключения или недостаточном питании пьезоэлектрический динамик издаст писк, а видеокарта откажется работать. Для нормальной работы системы требуется блок питания мощностью не менее 400 Вт, обеспечивающий от 26 А по линии 12 В.

В левом верхнем углу видим один разъём MIO для построения массивов SLI. Quad SLI на этих видеокартах не поддерживается.

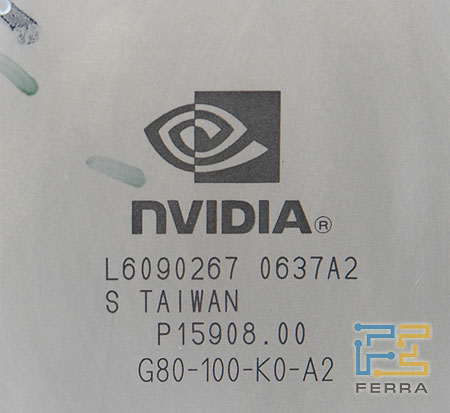

Ядро G80 на Foxconn GeForce 8800GTS

На видеокарте установлено ядро G80-100-K0-A2, это и есть GeForce 8800GTS ревизии А2. Ядро произведено на 37-й неделе 2006 года, то есть 11-17 сентября. Рабочая частота соответствует рекомендованным NVIDIA 500 МГц (1200 МГц для потоковых процессоров).

Чип NVIO

Контроллер ввода-вывода NVIO произведён на 39-й неделе 2006 года, это 25 сентября – 1 октября.

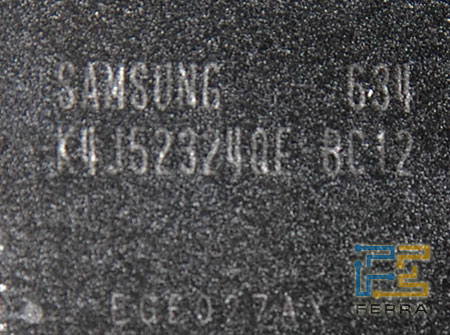

Чип памяти Foxconn GeForce 8800GTS

На плате установлены чипы памяти Samsung K4J52324QE BC12, это чипы GDDR3 ёмкостью 512 Мбит с организацией 16х32 Мбит, с номинальной частотой 800 МГц и временем выборки 1,2 нс. Чипы упакованы в 136-контактные корпуса FBGA Lead-free. Общий объём установленной памяти – 512/8*10=640 МБ.

Увеличить

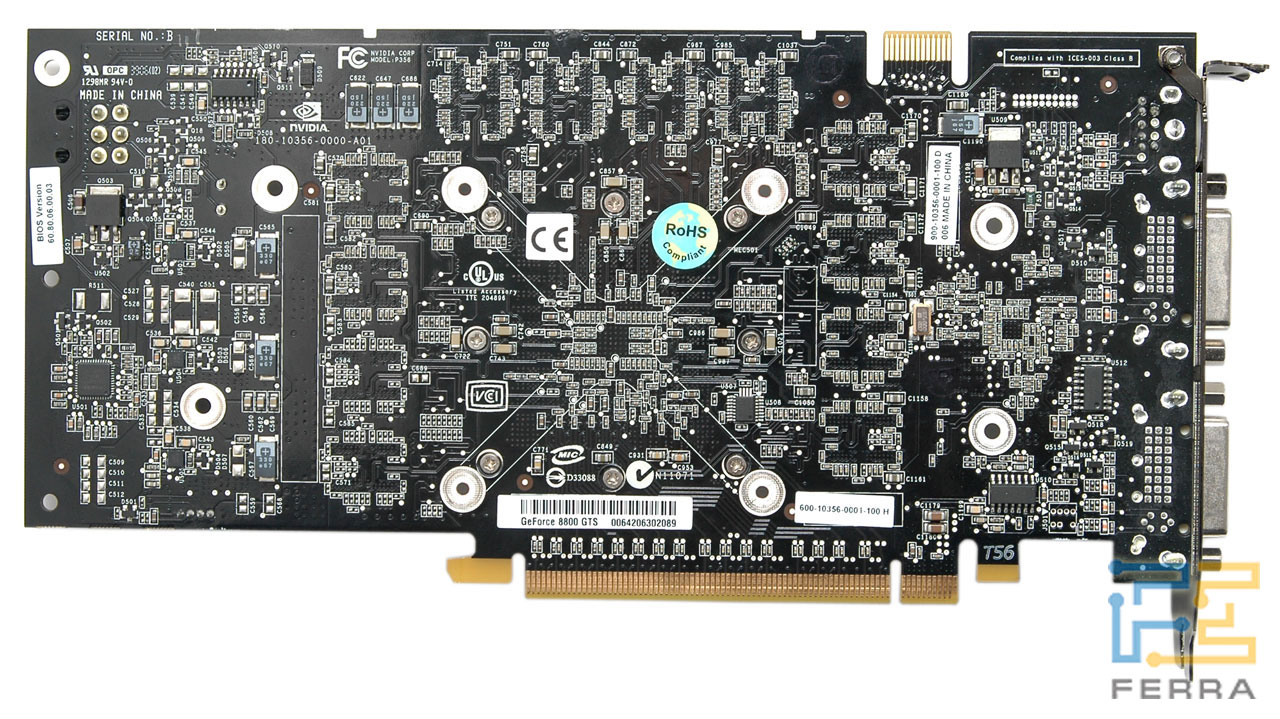

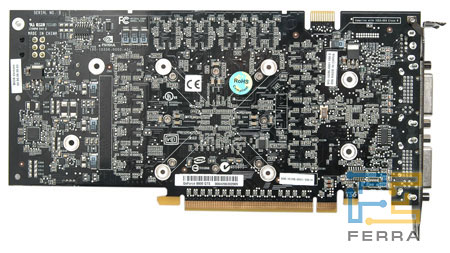

Печатная плата Foxconn GeForce 8800GTS, вид сзади

Оборотная сторона печатной платы ничем не примечательна, заметим лишь наклейку у края платы с указанием версии BIOS.

Разгон

В процессе тестирования, как всегда, мы проверили видеокарты на разгонный потенциал с использованием установленных на них «родных» систем охлаждения. Foxconn GeForce 8800GTX разогналась с 575/1800 до 610/1870 МГц, а GeForce 8800GTS – с 500/1600 до 600/1650 МГц. Уже в который раз подтверждается, что младшая модель способна без проблем и шаманства работать на 20% быстрее по ядру, чем номинал, – этим в данный момент и пользуются некоторые производители, выпуская предразогнанные версии данных видеокарт. А вот память на старшей модели нас не порадовала: мы ожидали большего разгонного потенциала, чем демонстрируют стандартные чипы Samsung, а получили всего 35 МГц прироста (70 МГц DDR). На младшей модели память тоже практически не разогналась – всего 25 МГц прироста можно назвать незначительным разгоном, но она и так работала на заявленном производителем пределе, в отличие от чипов Hynix, работавших на 100 МГц медленнее номинала.

Итак, перейдём к тестам.

Тестирование

В качестве соперников мы выбрали видеокарты семейства GeForce 8800 производства Chaintech, обзор которых вы можете прочитать тут, и ASUS, обзор которых находится тут.

Конфигурация тестового стенда:

• Процессор:
  • Intel Core 2 Extreme QX6700
• Материнская плата:
  • MSI 975X Platinum PowerUP Edition
• Оперативная память:
  • Chaintech DDR2-800 2x1 ГБ
• Жёсткий диск:
  • 120Gb Seagate SATA II
• Блок питания:
  • 600 Вт Zalman ZM600-HP (FSP Group)

Тестовый пакет включает в себя следующие приложения.

• Синтетические тесты
  • Futuremark 3DMark’05
  • Futuremark 3DMark’06
• Игровые тесты
  • «Half-Life 2»
  • «Chronicles of Riddick: Escape from Butcher Bay»
  • «First Encounter Assault Recon» («F.E.A.R.»)
  • «Serious Sam 2»
  • «Quake 4»
  • «Call of Duty 2»

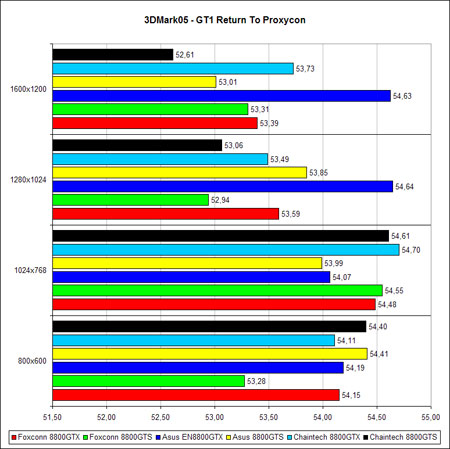

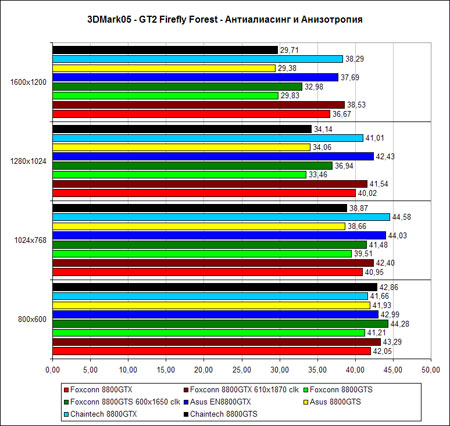

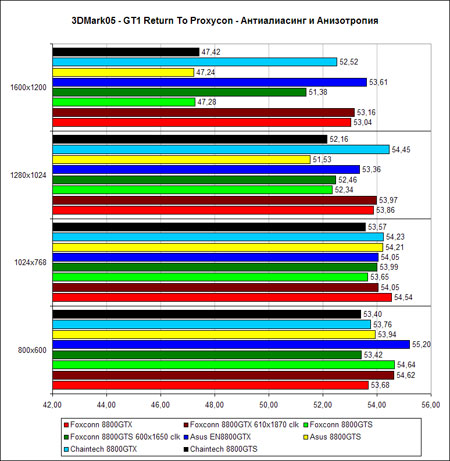

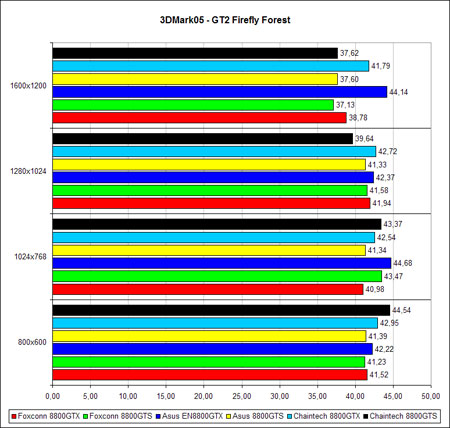

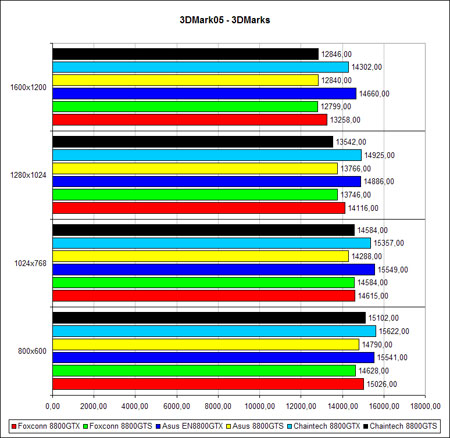

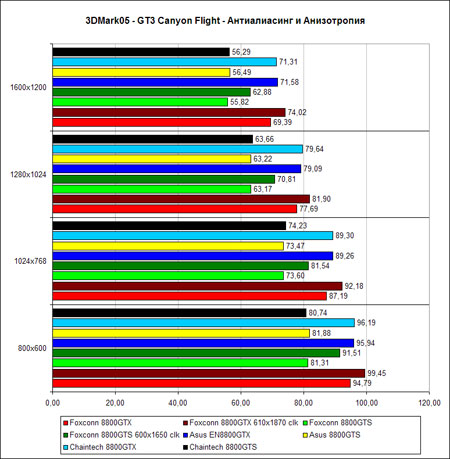

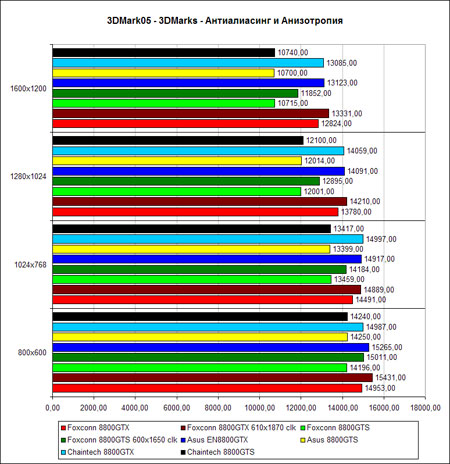

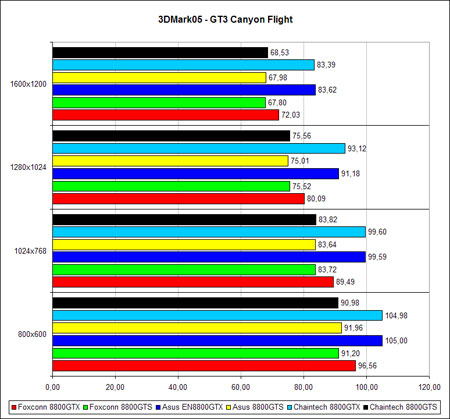

Futuremark 3DMark’05

Как видно из графиков, различия в производительности одинаковых видеокарт разных производителей находятся в пределах погрешности измерения. С включёнными полноэкранным сглаживанием и анизотропной фильтрацией текстур видеокарты теряют довольно мало – всего около тысячи очков в общем счёте этого тестового пакета при результатах порядка 15 тысяч «попугаев». Это объясняется одной из особенностей архитектуры ядра G80, про которую можно прочитать здесь. Разгон видеокарт можно считать оправданным: бесплатная прибавка 500 очков у старшей версии и 900 у младшей в разрешении 1280x1024 любому понравится.

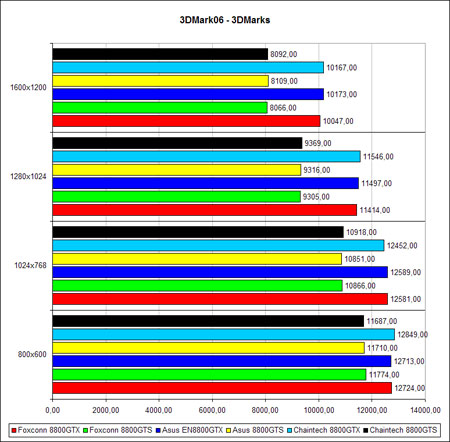

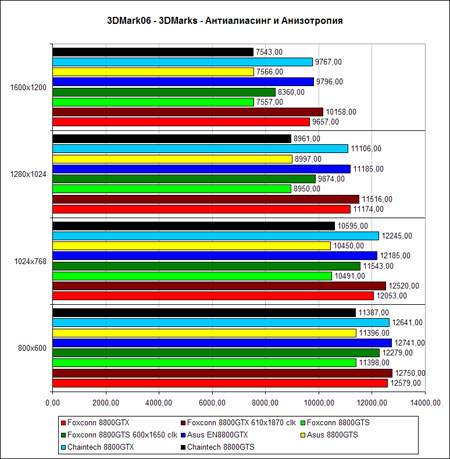

Futuremark 3DMark’06

Более нагруженный сложными вычислениями 3DMark’06, написанный с использованием DirectX 9.0c, также демонстрирует очень неплохую масштабируемость результатов при росте частоты ядра: почти тысяча «попугаев» прироста у GeForce 8800GTS очень радует.

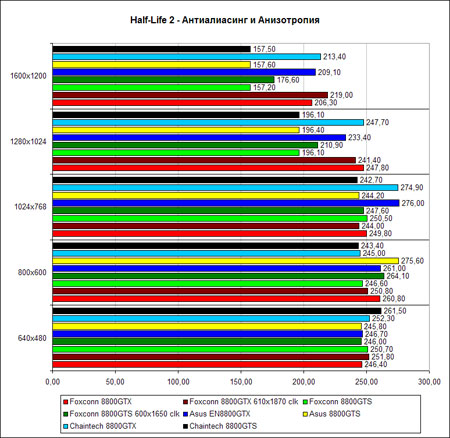

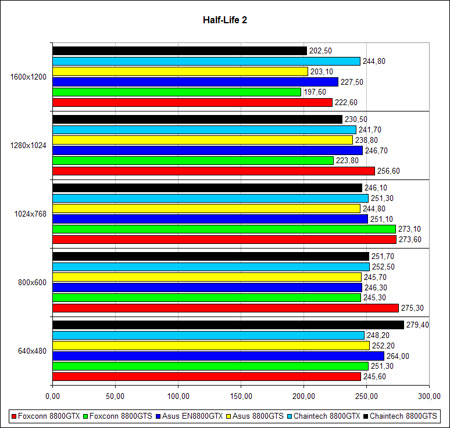

Half-Life 2

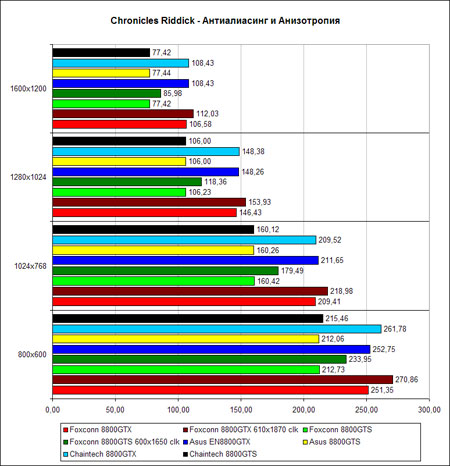

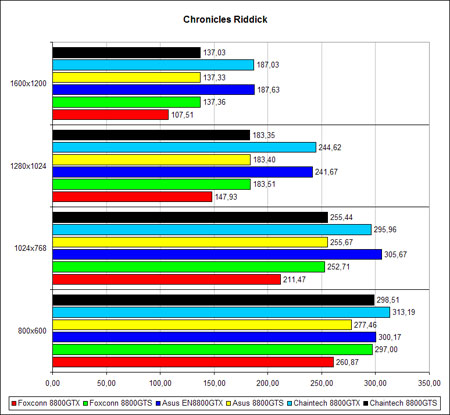

Chronicles of Riddick: Escape from Butcher Bay

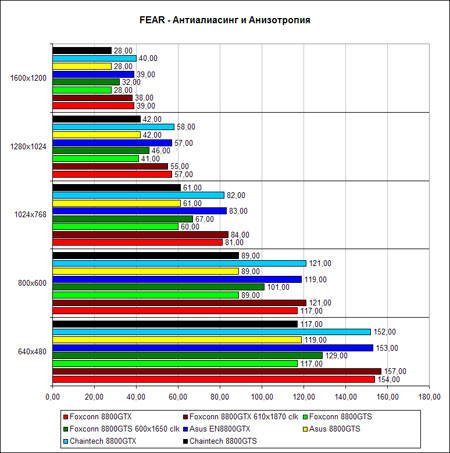

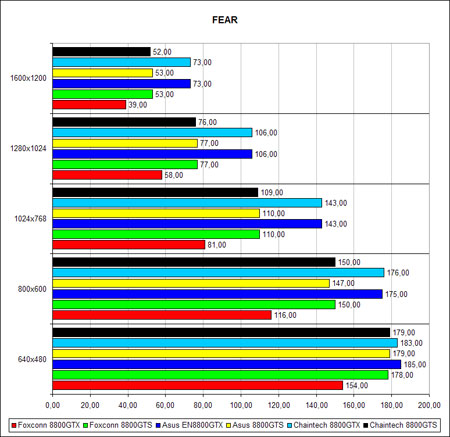

F.E.A.R.

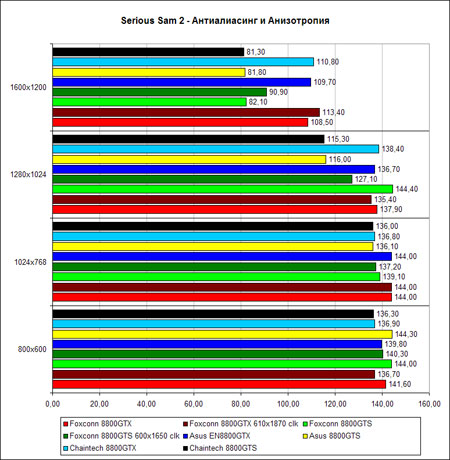

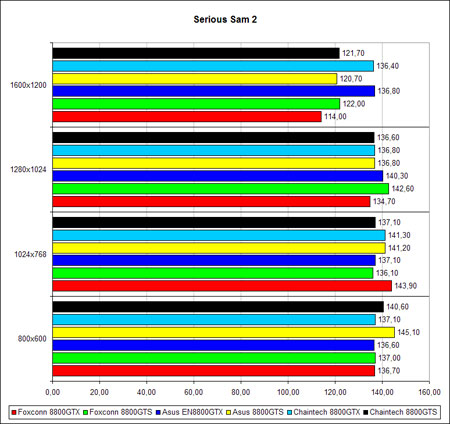

Serious Sam 2

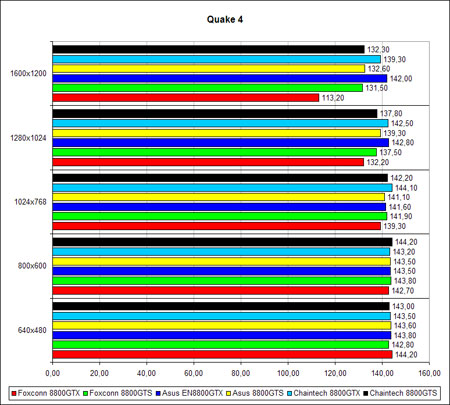

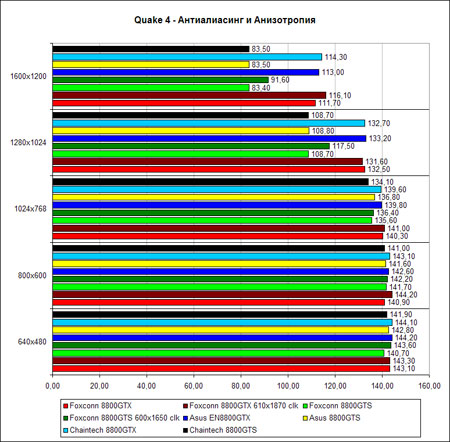

Quake 4

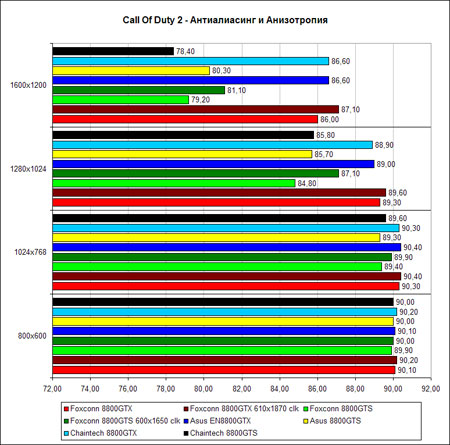

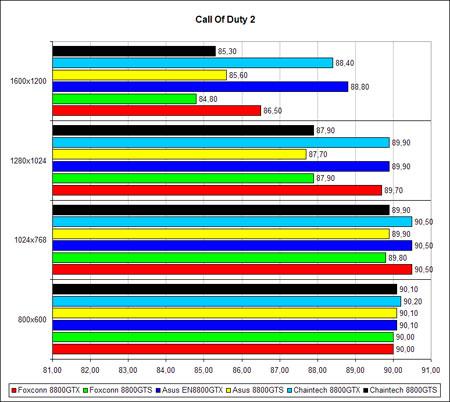

Call of Duty 2

Игровые тесты подтверждают информацию, полученную нами при оценке производительности этих видеокарт синтетическими тестовыми пакетами. GeForce 8800GTX быстрее 8800GTS в среднем на четверть, что объясняется сниженными частотами работы памяти (частоту ядра мы компенсировали разгоном) и уменьшенным числом функциональных блоков. В подавляющем большинстве существующих сегодня игр хорошая производительность на обеих видеокартах сохраняется даже при активации сглаживания и анизотропной фильтрации на высоких разрешениях. Исключение составляет только «F.E.A.R.», в который в разрешении 1600х1200 можно с удобством поиграть только в лёгком режиме даже на GeForce 8800GTX.

Разгон видеокарт добавляет примерно 10-11% производительности младшей версии и примерно 7-8% – старшей. Как видим, скорость работы памяти тоже сильно влияет, выросшая на 20% частота ядра GeForce 8800GTS не даёт такого же увеличения частоты смены кадров.

Вывод

GeForce 8800 в исполнении Foxconn вполне могут быть выбором обеспеченного геймера. Этому способствуют отличная комплектация и довольно демократичная для видеокарт этого уровня розничная цена. Проблема в основном связана с тем, что торговая марка пока малоизвестна на рынке СНГ, однако активная маркетинговая политика компании должна вскоре исправить эту ситуацию. Разгонный потенциал обеих видеокарт не отличается от потенциала уже протестированных нами видеокарт от Chaintech, ASUS и самой NVIDIA, что и немудрено, так как видеокарты полностью соответствуют эталонному дизайну. Несколько не оправдал наши надежды лишь разгон памяти на Foxconn GeForce 8800GTX: установленные вместо чипов Samsung микросхемы Hynix показали очень низкий потенциал. В любом случае, видеокарты от Foxconn – весьма неплохой выбор.

За оригинальную комплектацию обе видеокарты Foxconn 8800GTX и 8800GTS награждаются медалью Best Kit
