Сняв запрет на изменение эталонных характеристик видеокарт GeForce 8800GTS/GTX, корпорация NVIDIA дала своеобразную отмашку производителям на выпуск ускоренных, дополненных и улучшенных версий этих видеокарт. На рынке появляется всё больше вариаций GeForce 8800GTX, отличающихся друг от друга частотами и системами охлаждения, большинство из них выпускается компаниями, известными своей лояльностью к оверклокерам. Однако и представители «традиционного» лагеря, заработавшие себе хорошую репутацию не малыми сериями разогнанных продуктов, а большими долями рынка обычных комплектующих, обратили внимание на сегмент эксклюзива. Сегодня в нашей тестовой лаборатории испытанию подвергнутся лучшие видеокарты из линеек продукции ASUS и MSI: GeForce 8800GTX с системами жидкостного охлаждения.

Внешний вид ASUS EN8800GTX AquaTank и MSI NX8800GTX OC Liquid порадует глаз любого любителя разгона, сторонника нестандартных систем охлаждения, да и вообще любителя компьютерной техники.

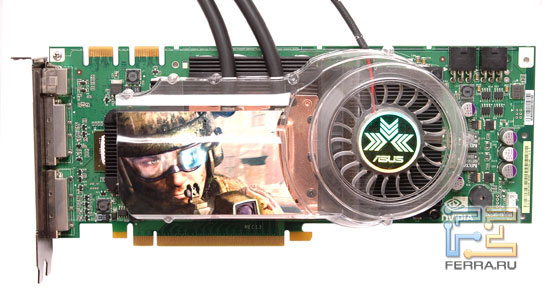

ASUS EN8800GTX AquaTank

Также мы подготовили видеоролик о плате ASUS EN8800GTX AquaTank:

Видеоролик о плате ASUS EN8800GTX AquaTank (Размер видеоролика 4,04 Мбайт)

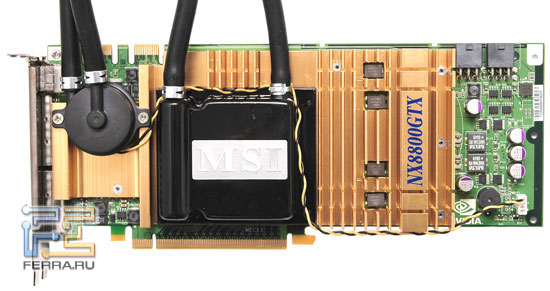

MSI NX8800GTX OC Liquid

Аналогичный ролик подготовлен и для MSI NX8800GTX OC Liquid:

Видеоролик о плате MSI NX8800GTX OC Liquid (Размер видеоролика 4,00 Мбайт)

Модель видеокарты	ASUS EN8800GTX AquaTank	MSI NX8800GTX OC Liquid
Ядро	G80	G80
Число унифицированных шейдерных процессоров	128	128
Частота ядра	630 МГц	610 МГц
Объём памяти	768 Мбайт	768 Мбайт
Тип памяти	GDDR3	GDDR3
Частота памяти, шина	2060 МГц/384 бит	2000 МГц/384 бит

Комплекты поставки

Упаковка ASUS EN8800GTX AquaTank

Упаковка MSI NX8800GTX OC Liquid

В комплекты поставки видеокарт входит следующее:

Модель видеокарты	ASUS EN8800GTX AquaTank	MSI NX8800GTX OC Liquid
Видеокарта	+	+
Инструкция (язык)	+ (краткая + полная, англ.)	2 краткие (англ.) + буклет
Диск с драйверами	Отдельно для Windows XP и Vista	+
Игры и ПО	+ (3DMark’06, «GTI Racing», «Ghost Recon: Advanced Warfighter», электронное руководство)	«Company of Heroes»
Переходники питания	2	2
Переходники DVI->D-Sub	1	2
Кабель TV-Out	+	Отдельно sRGB и S-Video
Дополнительно	-	Крепёжные винты для радиатора

Комплект ASUS EN8800GTX AquaTank

Диски и инструкции

Кабели и переходники

Комплект MSI NX8800GTX OC Liquid

Диски и руководства

Кабели и переходники

Всю серию EN8800 от ASUS отличает очень хороший комплект поставки: Futuremark 3DMark'06 и две игры дадут пользователю возможность оценить потенциал новоприобретённой видеокарты. Особенно порадовало, что производитель вложил и диск с драйверами для новой ОС Windows Vista, хотя со скоростью работы программистов NVIDIA в пути от завода до конечного потребителя версия драйверов неминуемо устареет. MSI также не ударила лицом в грязь и дополнила в целом стандартный набор диском с лицензионной версией отличной стратегии «Company of Heroes», также в полной мере использующей способности GeForce 8800GTX.

Системы охлаждения

Поскольку главная особенность обоих участников этого тестирования – системы охлаждения, остановимся на них подробнее.

Кулер ASUS EN8800GTX AquaTank

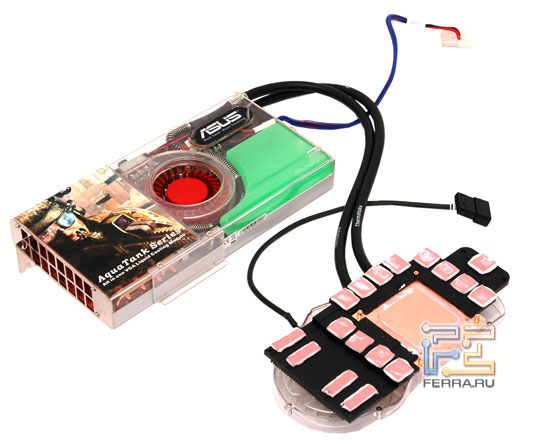

Снятый кулер

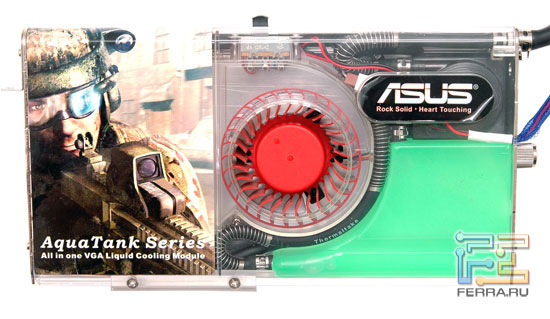

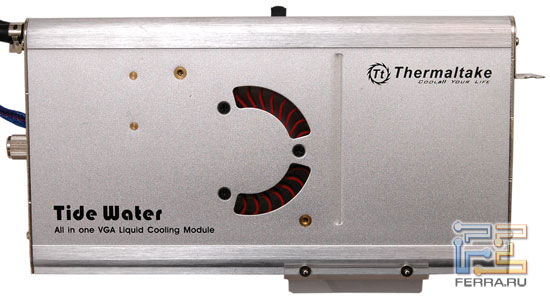

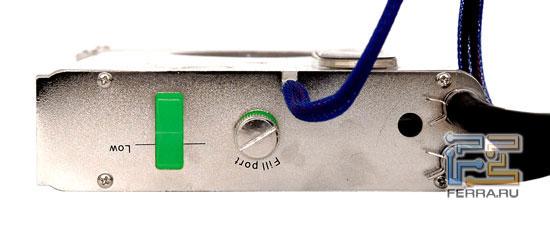

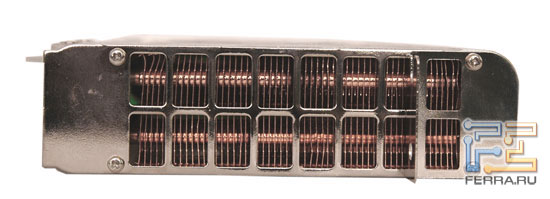

Блок радиатора

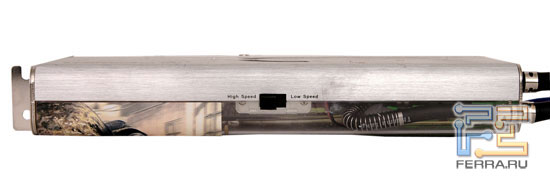

Кулер ASUS EN8800GTX AquaTank является не чем иным, как немного изменённой серийной системой жидкостного охлаждения видеокарт Thermaltake CL-W0086 TideWater Plus. Изменения коснулись строения самого водоблока: пылкий нрав GeForce 8800GTX не позволяет оставить память и элементы цепей питания без охлаждения, поэтому кроме медного водоблока на ядре мы наблюдаем медную подошву с невысокими рёбрами, отбирающую тепло у чипов памяти и транзисторов VRM. Обдув этого радиатора осуществляется турбинным вентилятором. Кроме того, в составе системы имеется объединённый блок, включающий медный радиатор с турбинным вентилятором, расширительный бачок и помпу. В итоге система охлаждения получилась довольно противоречивой: вместо одного вентилятора в эталонном кулере мы получили два примерно таких же, да и сама система компактностью не отличается. Единственное утешение для любителей тишины: вентилятор на блоке радиатора регулируется двухпозиционным переключателем, а вот вентилятор на плате не поддаётся «утихомириванию» без вмешательства в схему. Кроме того, одна-единственная видеокарта в системе потребует подключения четырёх (!) линий питания: двух для самой видеокарты и двух для системы охлаждения (одна для вентилятора на плате и одна для помпы). Радиатор устанавливается на одно из посадочных мест для карт расширения, так что пользователь ещё и теряет один из слотов PCI или PCI-Express.

Кулер MSI NX8800GTX OC Liquid

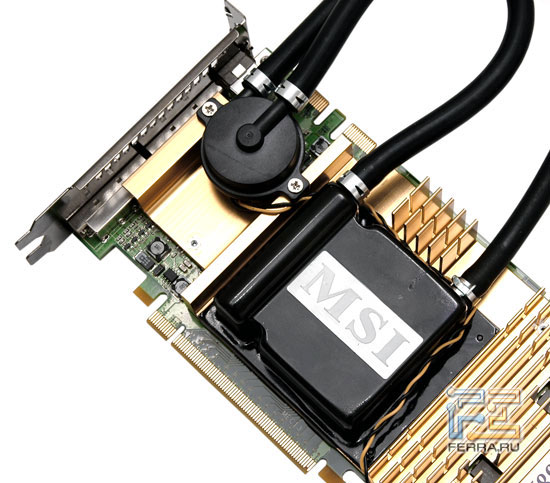

Водоблок и помпа

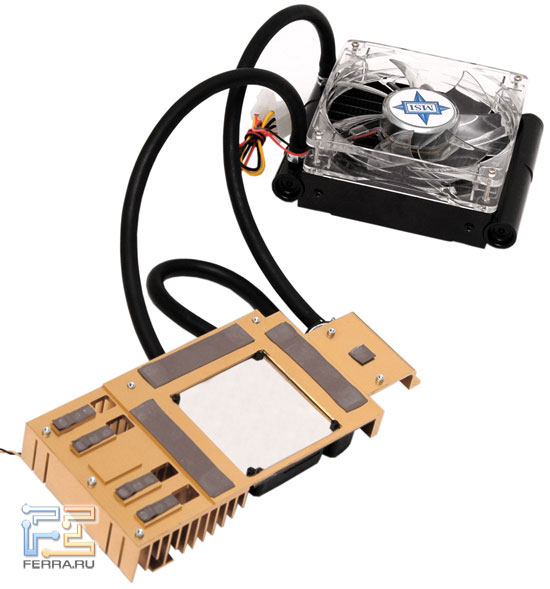

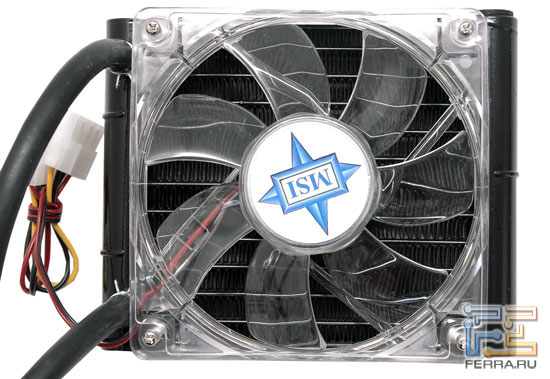

Снятая система охлаждения

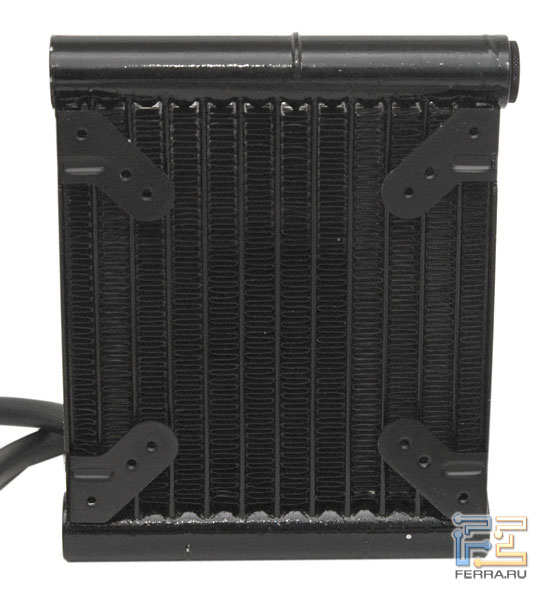

В плане количества проводов, которые понадобятся для того, чтобы завести «пламенный мотор», кулер MSI NX8800GTX OC Liquid значительно демократичнее: нужно подключить саму плату и тихоходный 120-миллиметровый вентилятор, который в соединении с радиатором устанавливается на заднюю стенку корпуса. Единственное «но»: нужно тщательно проверить, поместится ли радиатор в пространство, которое остаётся от процессорного кулера. Если есть место и желание, на обратную сторону радиатора можно установить ещё один вентилятор и усилить продув, для этого предусмотрено универсальное крепление для вентиляторов 80, 92 и 120 мм. В отличие от ASUS, MSI заказала разработку кулера специально для своей системы и решила оставить охлаждение цепей питания и памяти на совести конвекции: радиатор, покрывающий эти элементы, не обдувается. Интересно было бы посмотреть на структуру водоблока, охлаждающего ядро, но разбирать его мы, естественно, не стали. Маленькая помпа также установлена прямо на радиатор и запитана от разъёма питания кулера на видеокарте, в итоге система получилась довольно компактной. Производительности кулера вполне достаточно для охлаждения GeForce 8800GTX без экстремального разгона, этому способствует довольно производительный радиатор.

Рассматриваем платы

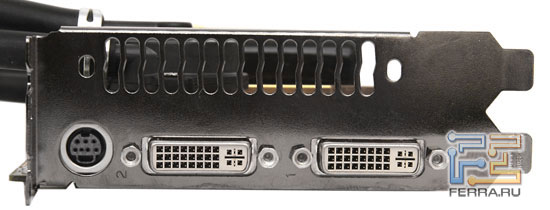

Разъёмы

Обе платы произведены с использованием эталонного дизайна печатных плат и оборудованы двумя разъёмами DVI-I с поддержкой Dual-Link и разъёмом HDTV-out с поддержкой HDCP.

На лицевой стороне видеокарты ASUS расположены следующие чипы:

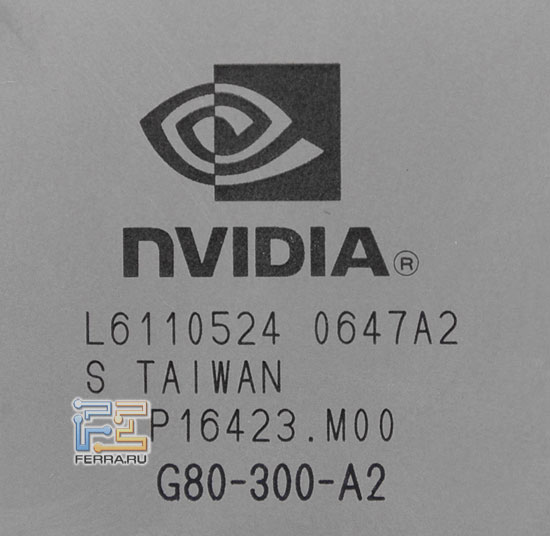

Ядро графического процессора

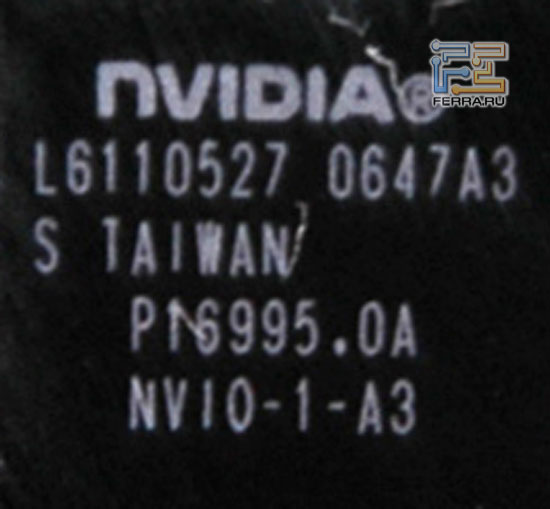

Чип ввода-вывода

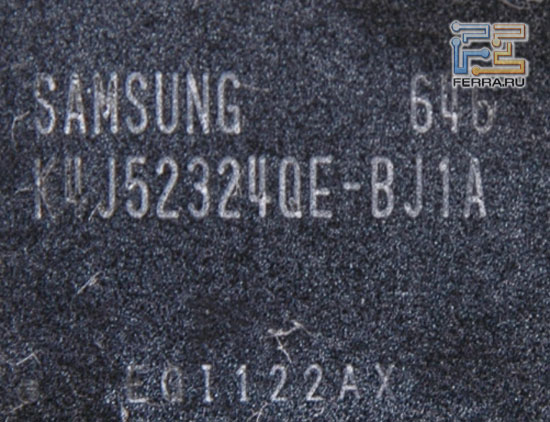

Чип памяти

На плате MSI обнаружены такие чипы:

Увеличить

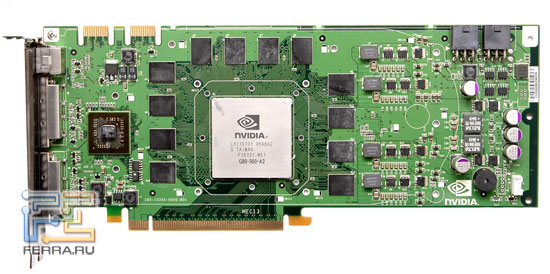

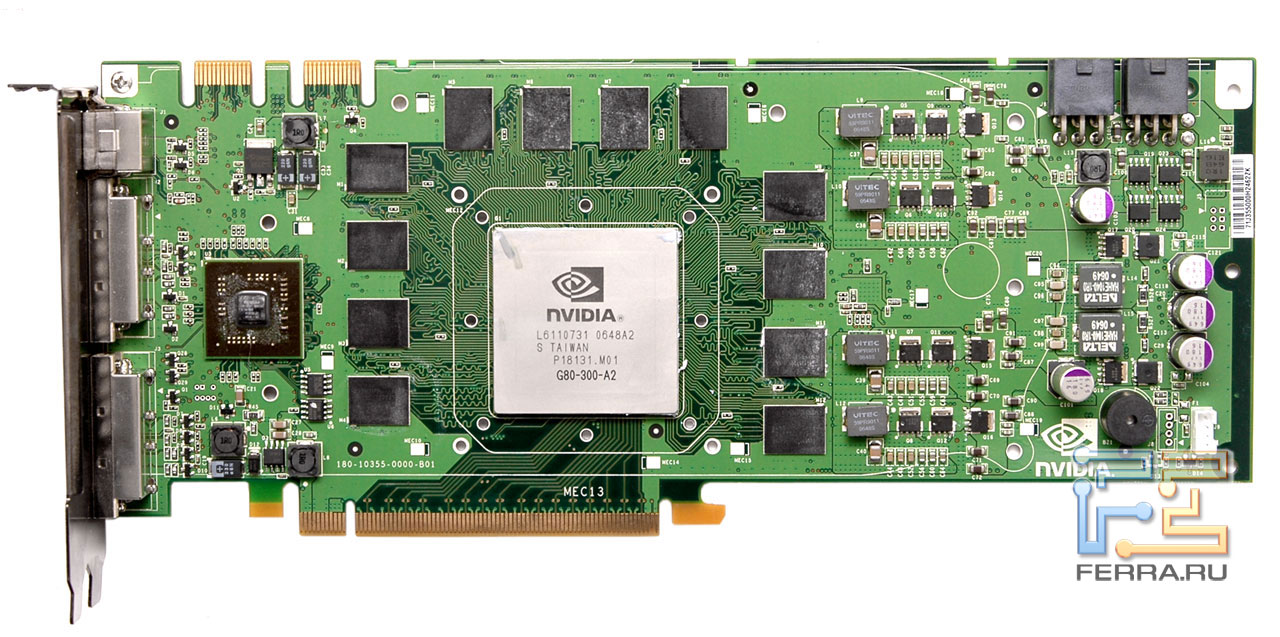

Печатная плата MSI NX8800GTX OC Liquid, лицевая сторона

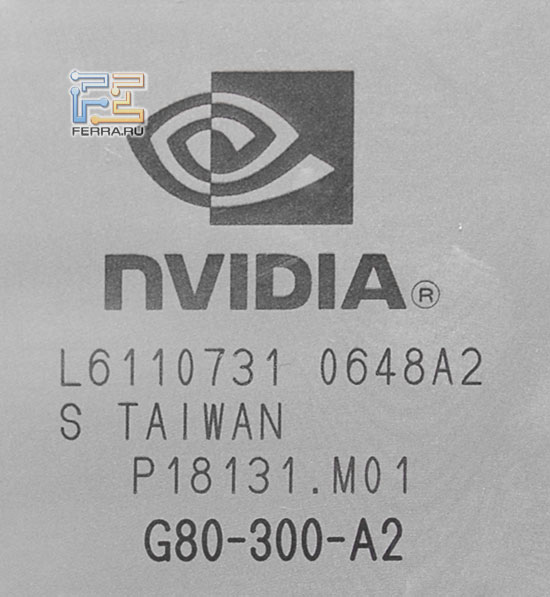

Ядро графического процессора

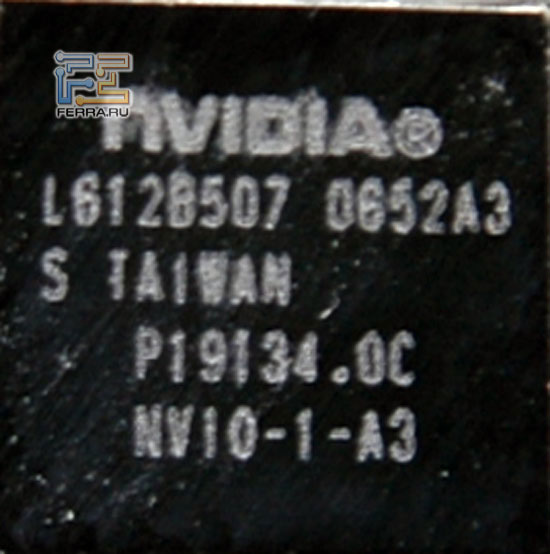

Чип ввода-вывода

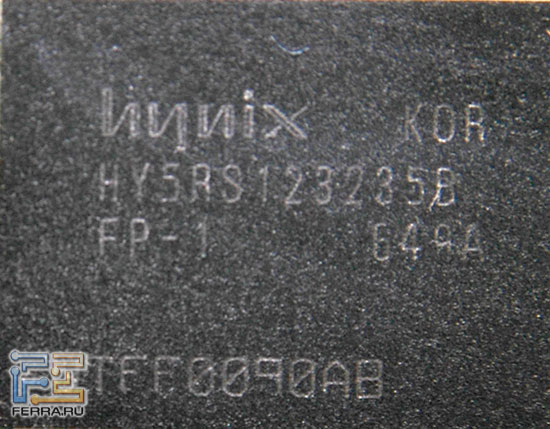

Чип памяти

Увеличить

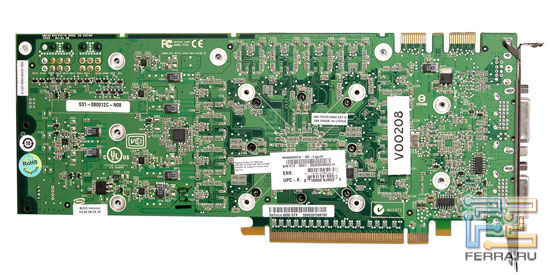

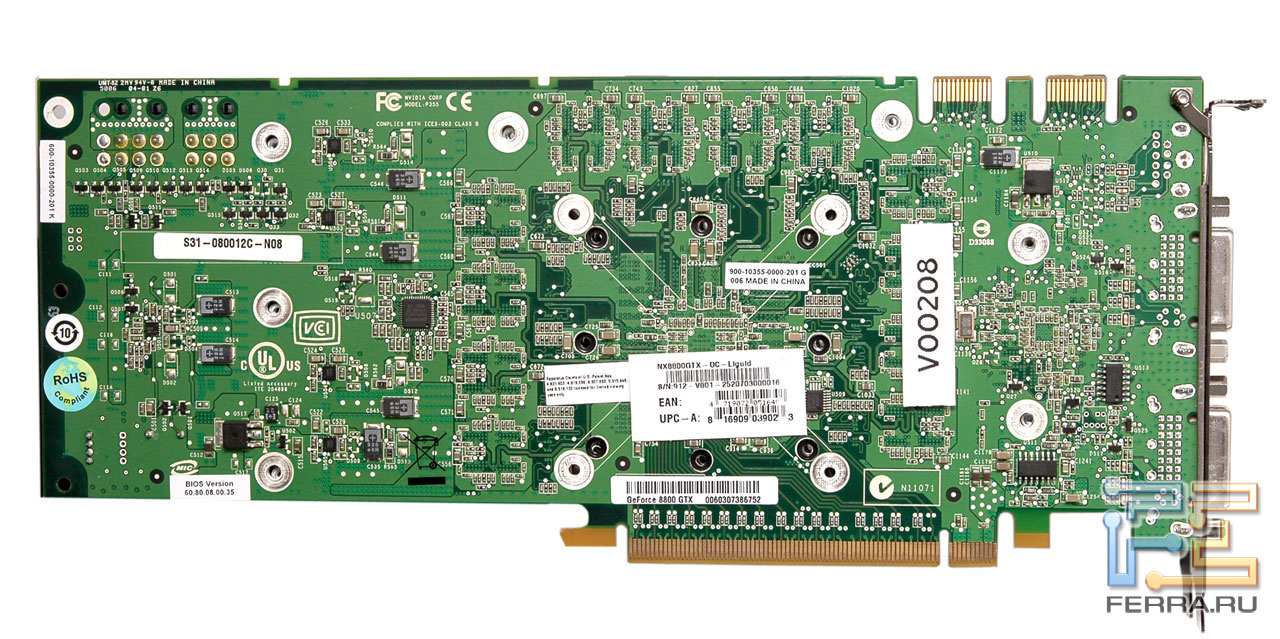

Печатная плата MSI NX8800GTX OC Liquid, обратная сторона

Модель видеокарты	ASUS EN8800GTX AquaTank	MSI NX8800GTX OC Liquid
Ядро	G80-300	G80-300
Ревизия	A2	A2
Дата производства	20-26.11.2006	27.11-3.12.2006
Номинальная частота	575 МГц	575 МГц
Заводская частота/разгон, %	630/650 МГц; 9,5/13%	610/650 МГц, 6/13%
Чипы памяти	Samsung K4J52324QE-BJ1A	Hynix HY5RS123235B FP-1
Номинальная/заводская частота	1000/1030 МГц	1000/1000 МГц
Частота в разгоне, %	1050 МГц, 1,9%	1070 МГц, 7%

Установка жидкостных систем охлаждения позволила производителям безбоязненно поднять частоты ядер выше 600 МГц, нам удалось ещё немного повысить частоты. Память, работающая на референсных видеокартах на частоте 900 МГц, в случае ASUS и MSI перешагнула отметку в 1 ГГц (2 ГГц DDR). В целом разгон довольно приличный, при этом видеокарты остались абсолютно стабильными.

Перейдём к тестам

Тестовый стенд имеет такую конфигурацию.

• Процессор:
  • Intel Core 2 Extreme QX6700
• Материнская плата:
  • MSI 975X Platinum PowerUP Edition
• Оперативная память:
  • Chaintech DDR2-800 2x1 ГБ
• Жёсткий диск:
  • 120Gb Seagate SATA II
• Блок питания:
  • 600 Вт Zalman ZM600-HP (FSP Group)

Futuremark 3DMark’05

Тестирование в Futuremark 3DMark'05

Как видим, разгон GeForce 8800GTX даёт довольно неплохие дивиденды: прирост в 500 «попугаев» - вполне достойное вознаграждение.

Futuremark 3DMark’06

Тестирование в Futuremark 3DMark'06

В более сложном 3DMark’06 прирост не такой заметный, как в 3DMark’05. Это связано, кроме всего прочего, и с тем, что в этом пакете учитывается производительность центрального процессора, который мы не разгоняли.

Half-Life 2

Тестирование в «Half-Life 2»

Движок Source также довольно приветливо встречает дополнительные мегагерцы частоты GeForce 8800GTX, впрочем, на комфорте во время игры это никак не сказывается: дополнительные 15 fps при средних 213 ни на что не влияют.

Quake 4

Тестирование в «Quake 4»

Движок «Doom 3» демонстрирует сильную зависимость от центрального процессора и практически не реагирует на дополнительный разгон, проведённый нами. Однако по сравнению со стандартной GeForce 8800GTX продукты от ASUS и MSI демонстрируют прирост примерно в 10 кадров в секунду в самом сложном режиме.

First Encounter Assault Recon

Тестирование в «F.E.A.R.»

4% прироста производительности в «F.E.A.R.» от нашего разгона также радуют, демонстрируя хорошую отзывчивость движка игры на прирост частоты G80. Во всех разрешениях сохраняется неплохая производительность, достаточная для игры.

Serious Sam 2

Тестирование в «Serious Sam 2»

В «Serious Sam 2» прирост не такой большой, но всё же присутствует.

Вывод

Бесспорно, в большой степени продукты, побывавшие сегодня у нас на тестировании, являются имиджевыми решениями. Естественно, установленные системы охлаждения справляются со своей задачей лучше, чем эталонный кулер, однако и цена на ASUS EN8800GTX AquaTank и MSI NX8800GTX OC Liquid намного выше, чем на более традиционные аналоги. За всё нужно платить, в том числе и за престиж «почти экстремального» охлаждения.

Тем не менее продукты получились удачными и наверняка найдут своих покупателей. Повышенные частоты гарантируют более высокую производительность по сравнению с конкурентами, а дизайн – эстетическое удовольствие от созерцания собственного компьютера. Особенно нам понравилась MSI NX8800GTX OC Liquid, в первую очередь – большей эргономичностью: как-никак 4 кабеля питания, необходимые ASUS EN8800GTX AquaTank, – это немилосердно. С другой стороны, видеокарта ASUS имеет более высокие начальные частоты и более богатый комплект поставки. Поэтому однозначный выбор в пользу какой-то из двух видеокарт сделать сложно, как говорится, «кому-то шашечки, а кому-то – ехать». В любом случае обе видеокарты заслуживают отличной оценки за хорошую производительность и эффектный внешний вид, и мы благодарны обоим производителям за то, что они радуют нас необычными продуктами.

За отличную производительность и эффектный внешний вид видеокарта ASUS EN8800GTX AquaTank награждается медалью Ferra Approved.

Видеокарта MSI NX8800GTX OC Liquid в настоящее время представляет собой одно из лучших сочетаний производительности, шумности и внешнего вида. За эти качества плата награждается медалью Editors Choice.
