Корпорация NVIDIA снова опередила своего конкурента – корпорацию AMD/ATI, выпустив видеокарты среднего и начального уровня нового поколения раньше. ATI намеревается ответить на этот ход массированным выпуском своих видеокарт серии HD2000 в середине мая. Пока же NVIDIA занимает позицию монополиста на рынке DirectX 10 совместимых видеокарт. Мы уже рассматривали наиболее производительные видеокарты NVIDIA среднего уровня – GeForce 8600GTS – в этой статье. На этот раз у нас в лаборатории более медленные и дешёвые продукты от одного из лидеров рынка – это MSI NX8500GT TD256E и MSI NX8600GT T2D256E-OC.

MSI NX8500GT TD256E

MSI NX8600GT T2D256E-OC

Как видно из кодовых названий, это видеокарты GeForce 8500GT и GeForce 8600GT. Их характеристики таковы:

Модель видеокарты	MSI NX8500GT TD256E	MSI NX8600GT T2D256E-OC
Ядро	G86-300	G84-300
Число унифицированных шейдерных процессоров	16	32
Частота ядра	460 МГц	580 МГц
Объём памяти	256 Мбайт	256 Мбайт
Тип памяти	DDR2	GDDR3
Частота памяти (DDR), шина	800 МГц/128 бит	1600 МГц/128 бит
Ориентировочная цена	$130	$210

Отметим, что обе видеокарты подверглись заводскому разгону: GeForce 8500GT разогнана по ядру на 10 МГц (негусто, скажем прямо), а вот GeForce 8600GT разогнана на 40 МГц по ядру и 200 МГц по памяти. Для NX8600GT T2D256E-OC прямо в названии указано, что модель разогнана: OC означает OverClocked Edition, это же указано и на коробке.

Обе видеокарты поддерживают фирменные технологии MSI Dual CoreCell и D.O.T. II , позволяющие автоматически разгонять видеокарты при большой нагрузке и сбрасывать частоты при простое.

Комплекты поставки видеокарт следующие:

Модель видеокарты	MSI NX8500GT TD256E	MSI NX8600GT T2D256E-OC
Видеокарта	+	+
Инструкция (язык)	2 краткие (англ.)	2 краткие (англ.)
Диск с драйверами	+	+
Игры и ПО	-	-
Переходники питания	1	1
Переходники DVI->D-Sub	1	2
Кабель TV-Out	Отдельно RGB и S-Video	Отдельно RGB и S-Video
Дополнительно	-	-

Комплект MSI GeForce 8500GT:

Упаковка видеокарты

Инструкции и диск с драйверами

Кабели и переходники

MSI GeForce 8600GT:

Упаковка видеокарты

Производитель вкладывает только самое необходимое и не балует покупателя бонусами, это вполне привычно для продуктов среднего и нижнего ценового диапазона.

Системы охлаждения

Установленный кулер MSI NX8500GT

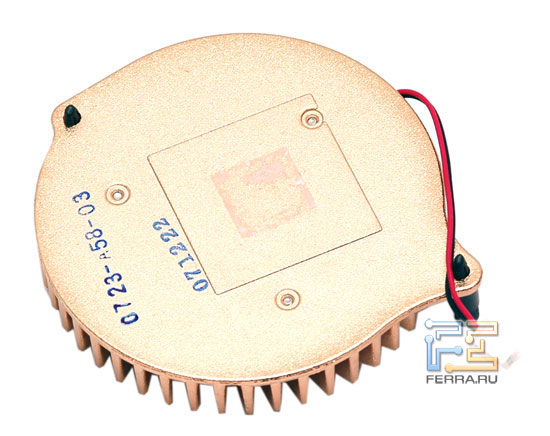

Снятый кулер MSI NX8500GT

Выбирая систему охлаждения для этой видеокарты, инженеры MSI не стали изобретать велосипед и обратились к уже существовавшему в арсенале компании кулеру. Заметим, что это решение вполне оправданно: ядро G86 не отличается особо пылким нравом. Кулер представляет собой круглую пластину из алюминиевого сплава, анодированную «под медь», с короткими рёбрами по краям, в центре установлен прозрачный вентилятор. В итоге охлаждение оказалось вполне достаточным для этой видеокарты, однако для серьёзного разгона или в борьбе за тишину стоит его заменить: вентилятор снабжён подшипником скольжения (втулкой), который со временем начнёт неприятно шуметь.

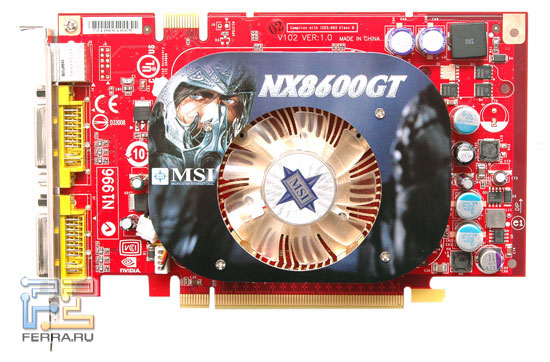

Установленный кулер MSI NX8600GT

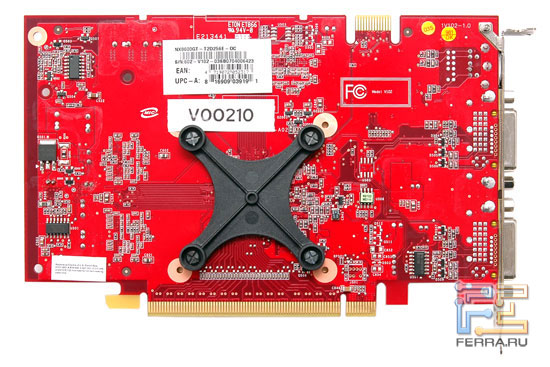

Крепёжная рамка

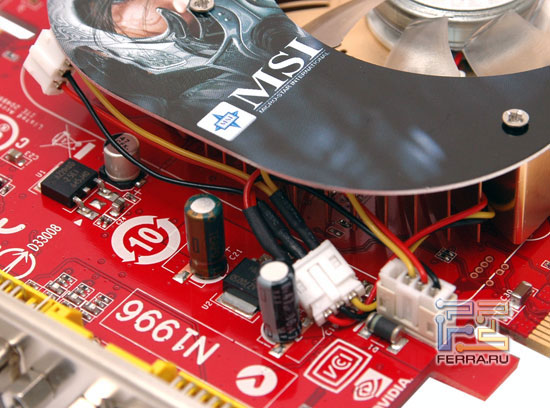

Переходник питания

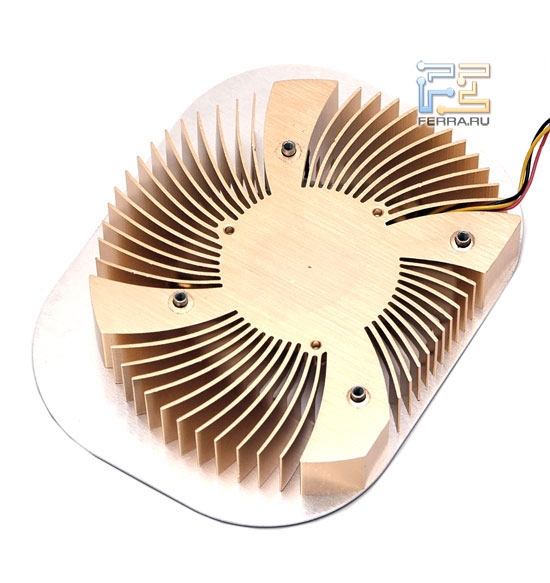

Снятый кулер MSI NX8600GT

Кулер на MSI NX8600GT T2D256E-OC внушает уважение своими габаритами: толстое основание радиатора и длинные рёбра должны обеспечить хорошее охлаждение. Радиатор также изготовлен из сплава. Кулер продувается таким же прозрачным вентилятором. Поскольку вентилятор рассчитан на подключение к трёхконтактному разъёму, MSI пришлось использовать переходник, чтобы подключить его к четырёхконтактному разъёму на печатной плате.

Рассматриваем платы

Разъёмы на MSI NX8600GT

Поскольку видеокарта GeForce 8500GT относится к нижней части среднего сегмента рынка, производитель озаботился установкой различных разъёмов для подключения мониторов. MSI NX8500GT оборудована как привычным DVI-I с поддержкой Dual-Link, так и уже устаревшим и редко встречающимся на дискретных видеокартах D-Sub.

GeForce 8600GT оборудована двумя разъёмами DVI-I Dual-Link. Обе видеокарты имеют разъёмы TV-Out с поддержкой вывода HD-видео (HDCP не поддерживается). На заметку владельцам мониторов с большой диагональю, заинтересованным в видеокартах с выходами Dual-Link: у MSI выводы DVI-I Dual-Link жёлтого цвета, для лёгкого опознания.

Увеличить

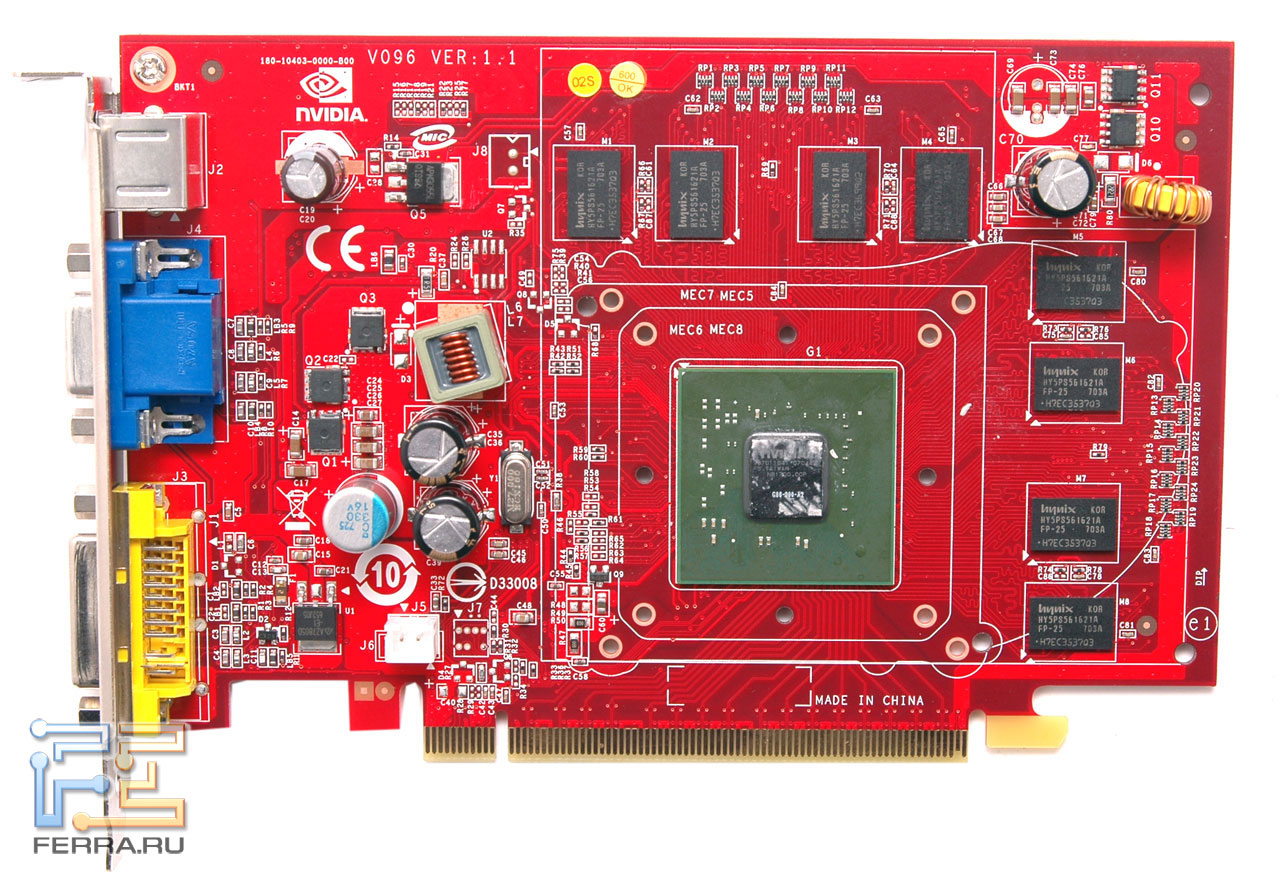

MSI GeForce 8500GT, вид спереди

Увеличить

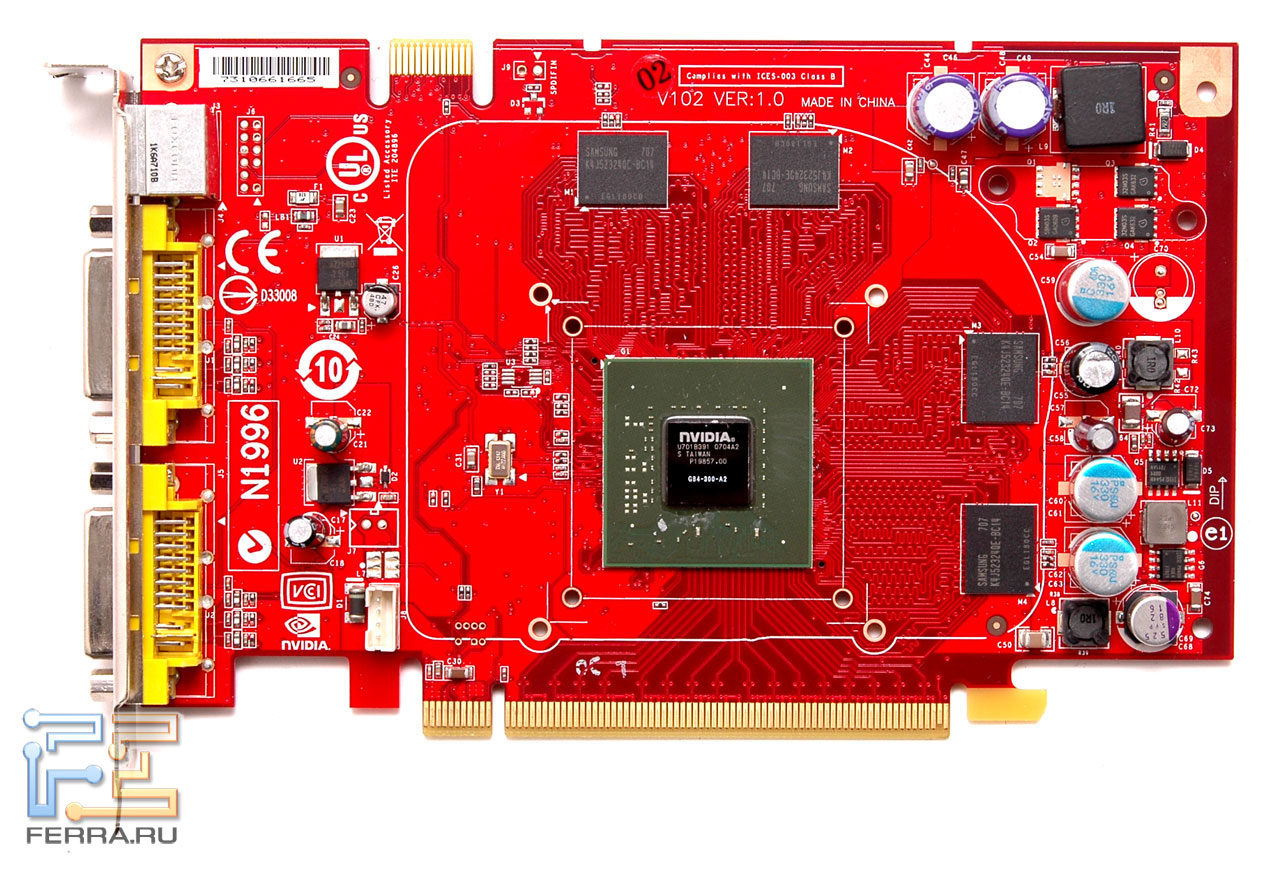

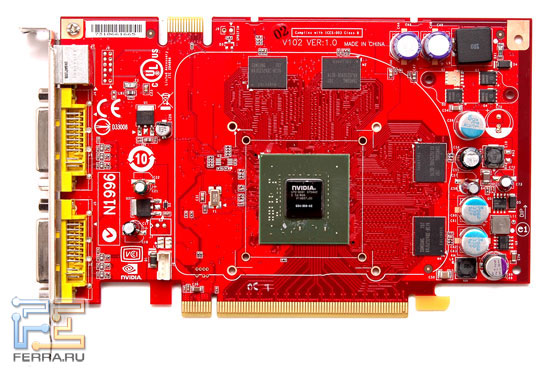

MSI GeForce 8600GT, вид спереди

Обе видеокарты не требуют внешнего питания, довольствуясь мощностью, предоставляемой портом PCI Express x16 – 75 Вт. GeForce 8600GT поддерживает создание массивов SLI из двух карт, младшая версия этой возможности лишена.

На видеокартах установлены следующие чипы:

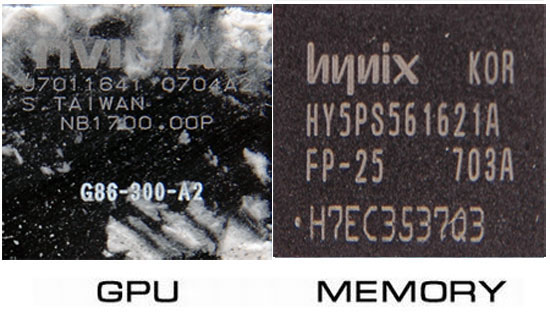

Ядро и память на MSI NX8500GT

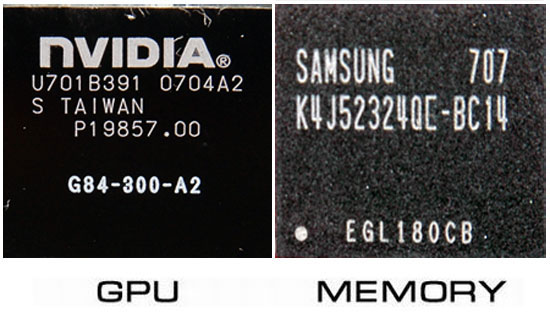

Ядро и память на MSI NX8600GT

Модель видеокарты	MSI NX8500GT TD256E	MSI NX8600GT T2D256E-OC
Ядро	G86-300	G84-300
Ревизия	A2	A2
Дата производства	22-28.01.2007	22-28.01.2007
Номинальная/заводская частота	450/460 МГц	540/580 МГц
Частота в разгоне, %	780 МГц, 73%	620 МГц, 14,8%
Чипы памяти	Hynix HY5PS561621A FP-25	Samsung K4J52324QC-BJ14
Номинальная/заводская частота (DDR)	800/800 МГц	1400/1600 МГц
Частота в разгоне, %	1000 МГц, 25%	1660 МГц, 18,5%

Напоминаем, что подсчёт процента прироста частоты ведётся от номинальной частоты, рекомендованной производителем самого компонента (ядра или памяти), а не от установленной на конкретном продукте.

Отметим очень впечатляющий результат GeForce 8500GT: прирост по ядру составил целых 73%, и, судя по свидетельствам в Сети, это не уникальный результат, с помощью вольтмода и мощного охлаждения уже достигались результаты около 1 ГГц. Также отметим приличный разгон памяти GDDR2: с номинальных 800 МГц мы подняли частоту до 1 ГГц, при этом стабильность сохранялась во всех тестах. Между прочим, чаще всего память в упаковке FBGA, как в нашем случае, разгоняется лучше аналогичной памяти в «старой» квадратной uBGA, так как в такие корпуса упаковывается память, произведённая по более тонкому техпроцессу. Обратите внимание и на неплохой результат у GeForce 8600GT: частоту ядра удалось поднять на 15%, а память, рассчитанная на частоту 1,4 ГГц, «завелась» на 1,66 ГГц. Возможно, это связано с записанными в BIOS таймингами памяти или повышенным напряжением на чипах. Отметим, что, скорее всего, 620 МГц для G84-300 – не предел и при повышении напряжения прирост будет очень заметным, не зря на GeForce 8600GTS, основанных на фактически том же ядре, установлен разъём питания.

Тестирование

Что ж, посмотрим, на какую производительность мы можем рассчитывать с MSI NX8500GT TD256E и MSI NX8600GT T2D256E-OC. Для сравнения мы выбрали GeForce 8600GTS от той же MSI, обзор которой вы можете прочитать здесь, и GeForce 8500GT от Foxconn, обзор которой выйдет немного позже.

Тестовый стенд имеет следующую конфигурацию.

• Процессор:
  • Intel Core 2 Extreme QX6700
• Материнская плата:
  • MSI 975X Platinum PowerUP Edition
• Оперативная память:
  • Chaintech DDR2-800 2x1 ГБ
• Жёсткий диск:
  • 120Gb Seagate SATA II
• Блок питания:
  • 600 Вт Zalman ZM600-HP (FSP Group)

Futuremark 3DMark'05

Результаты в 3DMark’05

Как мы уже отмечали, 3DMark'05 очень отзывчив к количеству вычислительных блоков в ядре, поэтому 16 шейдерных процессоров в GeForce 8500GT демонстрируют отставание в два раза и более от GeForce 8600GT, имеющей 32 процессора. GeForce 8600GTS, в свою очередь, выходит на первое место уже за счёт более высоких частот ядра и памяти. Отметим очень приличный прирост результатов от разгона MSI NX8500GT: чуть больше тысячи очков в самом сложном режиме – это очень приятно.

Call of Duty 2

Результаты в «Call of Duty 2»

GeForce 8500GT не способна обеспечить приемлемую частоту смены кадров во всех режимах, кроме 1024х768 без сглаживания и фильтрации текстур. Это и неудивительно, учитывая сложные постэффекты и большое количество работы по текстурированию. В свою очередь, и GeForce 8600GTS, и GeForce 8600GT от MSI демонстрируют вполне приемлемую производительность.

Quake 4

Результаты в «Quake 4»

На GeForce 8500GT можно худо-бедно поиграть в «Quake 4» в разрешениях до 1280x1024 без сглаживания и фильтрации или в 1024x768 с оным. Вдвое большее число потоковых процессоров в GeForce 8600 очень благотворно сказывается на производительности: играть можно во всех режимах, в которых мы тестируем.

F.E.A.R.

Результаты в «F.E.A.R.»

С «First Encounter Assault Recon» у GeForce 8500GT совсем не сложилось: ни в одном разрешении видеокарта не обеспечивает нормальной скорости смены кадров. Старшие версии также слабоваты при включённом антиалиасинге и анизотропии, но в режиме «чистой скорости» в 1280x1024 играть ещё можно.

S.T.A.L.K.E.R.: Shadows of Chernobyl

Результаты в «S.T.A.L.K.E.R.: Shadows of Chernobyl»

По сравнению с прошлым тестированием GeForce 8600GTS результаты в «S.T.A.L.K.E.R.» заметно улучшились, и за это стоит сказать спасибо программистам NVIDIA, отвечающим за написание драйверов. В режиме динамического освещения GeForce 8500GT позволит побегать по Зоне в разрешении 1024x768, а GeForce 8600GT – ещё и в 1280x1024 (или 1024x768 в «тяжёлом» режиме). Конечно, всё равно будут присутствовать задержки в случае резкого оборота камеры или в особо насыщенных сценах, но наивно было бы ждать чего-то особенного от видеокарт такого уровня. Чтобы не нервировать самих себя, советуем владельцам подобных видеокарт сразу включать статическое освещение в настройках игры.

Выводы

Судя по сегодняшнему тестированию, мы нашли новое решение для «бюджетного» оверклокера. GeForce 8500GT демонстрирует потрясающий разгонный потенциал: без особых ухищрений и с откровенно слабым кулером MSI NX8500GT разогналась на 78% по ядру, да и память не подкачала! Омрачает радость лишь одно: мегагерцы – мегагерцами, а от сильно урезанного числа вычислительных блоков никуда не денешься. В результате в наиболее тяжёлых играх (а среди современных хитов лёгких в плане графики игр не наблюдается) разгон спасает эту бюджетную видеокарту лишь условно. Просто игра начинает меньше тормозить. Впрочем, не стоит расстраиваться: для видеокарт данного уровня GeForce 8500GT выступает довольно хорошо, а с разгоном может заткнуть за пояс представителей прошлого поколения, продающихся за ту же цену.

GeForce 8600GT оставила двоякое впечатление. С одной стороны, она обеспечивает минимально приемлемый уровень производительности во всех современных играх, а ничего большего от продукта среднего класса и не требуется. С другой стороны, эта видеокарта – не что иное, как GeForce 8600GTS «с пушечным ядром на ноге». Без серьёзной модификации цепей питания достичь равной производительности со старшей версией или вплотную к ней приблизиться с разгоном не удастся, с другой стороны – обе видеокарты производительностью не блещут. Вот если бы у GeForce 8600GTS было 64 потоковых процессора, а у GeForce 8600GT – 32, то линейка видеокарт выглядела бы стройнее. Однако, видимо, не судьба. Поэтому, по нашему мнению, GeForce 8600GTS будет более популярным продуктом, чем замедленная версия, как только нормализуются цены на новинки. Этому способствуют и высокие тактовые частоты, и неплохой разгонный потенциал, и довольно неплохая рекомендованная цена.

Что касается MSI NX8500GT TD256E и MSI NX8600GT T2D256E-OC, то мы остались довольны обоими этими продуктами. В случае с первой заслуга скорее принадлежит NVIDIA – это в первую очередь потрясающий разгонный потенциал и неплохая мощность при довольно низком тепловыделении. NX8600GT же порадовала нас изначально повышенными частотами работы (особенно памяти) и хорошим разгонным потенциалом, что в случае предразогнанных видеокарт бывает далеко не всегда. Стоит отметить, что тем, кто дружит с паяльником, эта видеокарта предоставит широкое поле для экспериментов, ведь ядро на ней ничем не отличается от GeForce 8600GTS. Также заметим, что маркетологам MSI стоило бы подумать ещё и о возможности включения в комплект поставки какой-нибудь игры, так как всё больше и больше конкурентов используют этот козырь в борьбе за покупателя.
