Корпорация AMD/ATI наконец ответила на вызов, брошенный конкурирующей корпорацией NVIDIA еще 8 ноября, и представила новое семейство видеокарт Radeon HD 2000. На данный момент в продажу начали поступать только самые производительные видеокарты из представленного семейства – Radeon HD 2900XT. Отметим, что эти видеокарты, тем не менее, не являются «верхом совершенства» нового поколения продукции ATI: через некоторое время будет представлен топовый продукт – Radeon HD 2900XTX, оборудованный вдвое большим объёмом памяти стандарта GDDR4 и работающий на повышенных частотах. А пока в нашей тестовой лаборатории побывала видеокарта Radeon HD 2900XT, направленная компанией на борьбу с наиболее удачным и активно продаваемым продуктом конкурента – GeForce 8800GTS 640 MB.

Вспомним характеристики видеокарты:

Модель видеокарты	ATI/AMD Radeon HD 2900XT
Количество потоковых процессоров	320
Количество текстурных блоков	16
Количество блоков рендеринга	16
Частота ядра	740 МГц
Шина памяти	Двунаправленная Ring Bus, 512 бит в каждую сторону
Объем памяти, тип	512 Мбайт GDDR3
Частота памяти	825 МГц
Математическая производительность	475 GigaFLOPs
Скорость обработки пикселей	47,5 млрд пикселей в секунду
Скорость обработки полигонов	740 млн полигонов в секунду
Пропускная способность памяти	105 Гбайт/сек
Количество транзисторов	700 миллионов
Техпроцесс	TSMC 80HS
Энергопотребление	~215 Вт

Более подробно ознакомиться с архитектурой ядра и применёнными в ней нововведениями можно в первой статье серии о новых видеокартах ATI. Добавим только, что ATI планирует перевести производство ядра R600 на нормы 65-нанометрового техпроцесса ближе к концу года. Уже сейчас Radeon HD 2400 и HD 2600 производятся по 65-нанометровому техпроцессу на заводах TSMC, что даёт очень заметные дивиденды в энергопотреблении, тепловыделении, значениях плотности транзисторов, токов утечки и, как следствие, цены производства.

Сравнение техпроцессов, по которым производится Radeon HD2000

По неподтверждённым данным, перевод ядра на нормы более тонкого техпроцесса позволит избавиться от довольно редко встречающегося 8-контактного разъёма питания, увеличить рабочие частоты ядра и, как следствие, увеличить производительность.

Итак, посмотрим на новинку.

Radeon HD 2900XT

Взглянув на карту, а уж тем более взяв её в руки, сразу понимаешь, что она точно не предназначена для тесных, маленьких корпусов. Тем не менее, как и ожидалось, опасения насчёт огромной длины печатной платы в 35-37 см не подтвердились: размеры платы вполне сравнимы с GeForce 8800GTX и не вызывают особого недоумения.

Как и любая референсная видеокарта от ATI, Radeon HD 2900XT выполнен на ярко-красном текстолите, кожух системы охлаждения также красный. Отделка в стиле языков пламени добавляет подсознательной уверенности в скорости, но это мы проверим позже.

Разъемы Radeon HD 2900XT

Новая видеокарта оборудована двумя разъёмами Dual-Link DVI и разъёмом Video-Out. К одному из разъёмов можно подключить переходник DVI-HDMI и получить таким образом возможность подключения к новейшим мониторам и HD-телевизорам. При этом, что интересно, AMD заявляет, что через разъём DVI удалось вывести и звук, выводимый встроенной в ядро логикой RealTek, хотя считается, что в DVI нет свободных контактов для звукового сигнала. Эту функцию мы проверим позже, в рамках другого обзора.

Radeon HD 2900XT с установленным кулером

Крепежная рамка и задняя пластина

Кулер на Radeon HD 2900XT предусматривает охлаждение как лицевой, так и обратной стороны печатной платы. Это и неудивительно, ведь для получения 512-битной шины памяти AMD установила 16 чипов памяти, работающих на довольно высокой частоте и требующих отвода тепла.

Снимаем кулер

Задняя пластина

Кулер представляет собой массивное медное основание с большим количеством тонких рёбер, дополнительно соединённых с подошвой двумя тепловыми трубками. Продув радиатора осуществляется турбиной, работающей сравнительно негромко. По крайней мере шум не раздражает. Пластина на обратной стороне не обладает никакими заметными охлаждающими свойствами, однако покрашена в чёрный цвет (для улучшения излучения тепла, не иначе) и снабжена теплопроводящими прокладками. Таким образом, кулер охлаждает ядро, чипы памяти и расположенные на лицевой стороне печатной платы силовые сборки цепи питания. Что интересно, на плате разведены два коннектора для вентиляторов. Кто знает, может, Radeon HD 2900XTX будет оборудована намного более мощной и шумной системой охлаждения?

Увеличить

Печатная плата, вид спереди

В производстве Radeon HD 2900 используется многослойная печатная плата. В итоге даже при очень плотном монтаже можно увидеть абсолютно пустые участки текстолита вокруг ядра и по краям платы. Заметим, что ATI/AMD вернулась к применению цифрового конвертера питания, что, в общем-то, неизбежно при таких потребляемых мощностях и ограниченных пространствах. К сожалению, нам не удалось проверить видеокарту на разгон (об этом ниже), однако в штатном режиме склонный к перегреву цифровой VRM сохранял стабильность.

Разъемы питания на Radeon HD 2900XT

Видеокарта оборудована двумя дополнительными разъёмами питания, один из них – уже привычный 6-контактный, а второй 8-контактный. Вот тут может возникнуть сложность: несмотря на то что производитель заявляет, что при подключении обычного 6-контактного коннектора никаких проблем не возникнет, в таком режиме видеокарта не поддерживает автоматический разгон ATI Overdrive. Однако инициатива ATI уже встретила отклик у производителей блоков питания, и несколько самых известных и дорогих брендов уже заявили о том, что переходники с 6 на 8 контактов могут быть отправлены покупателям их продукции бесплатно.

В верхнем левом углу видим два разъёма для подключения мостиков Crossfire – явный задел на будущее в виде Quad Crossfire. Это правильно, особенно в случае применения новых видеокарт именно как средств математического вычисления: заметно упрощается масштабирование производительности.

Чипы на видеокарте

Графический процессор, известный под кодовым именем R600, произведён ещё на 4-й неделе 2007 года, то есть 21-27 января. Это значит, что к нам попал GPU, выпущенный в самом начале массового производства, которое как раз и началось на 3-4-й неделе января. Ядро работает на частоте 740 МГц. Обратите внимание на расположение кристалла ядра на подложке: это довольно давняя разработка инженеров ATI, позволяющая упростить разводку, сократить длину проводников и межсоединений и, следовательно, уменьшить наводки и потери сигнала.

На плате установлены 16 чипов памяти Hynix HY5RS573225A FP-1, это GDDR3-чипы ёмкостью 256 Мбит с номинальной частотой 1 ГГц. Общий объём памяти составляет 256/8*16=512 МБ, память работает на частоте 830 МГц.

Контроллер VIVO

Для обеспечения видеовхода ATI установила свой обычный для таких случаев контроллер Theater 200, произведённый ещё 7-13 мая 2006 года.

Напомним, что видеовывод в стандарте HD средствами Radeon HD 2000 осуществляется с «нативной» поддержкой HDCP, в то время как все существовавшие до этого решения требовали для полной совместимости с HD-DVD и Blu-ray установки дополнительного чипа EEPROM с прошитыми кодами HDCP. Впрочем, к способностям нового поколения графики ATI/AMD в работе с видео высокого разрешения мы вернёмся в отдельном материале.

Увеличить

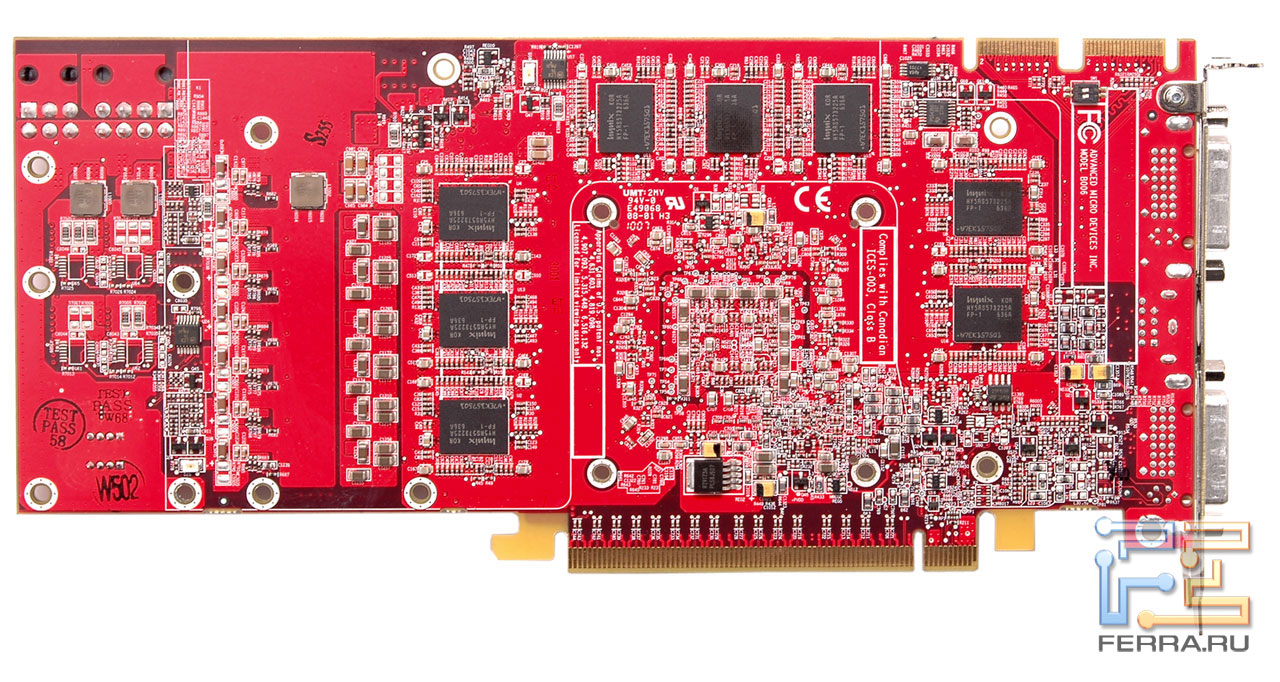

Печатная плата, вид сзади

На задней части печатной платы внимание привлекают 8 чипов памяти, а так, в общем-то, всё традиционно. Обратите внимание на пустующие посадочные места для элементов цепей питания (такие же есть и на лицевой стороне), возможно, на Radeon HD 2900XTX они пустовать не будут. Будущим владельцам этих видеокарт настоятельно рекомендуем быть очень осторожными при установке: вокруг ядра и ближе к углу платы поверхностный монтаж очень плотный, а smd-элементы очень мелкие, будет очень жаль из-за неловкого движения лишиться такого «богатства».

Перейдём к тестированию Radeon HD 2900XT.

Тестирование

Во-первых, во время тестирования оказалось, что видеокарта категорически отказывается разгоняться. Мы использовали предоставленные ATI последние версии драйверов, последние версии PowerStrip, RivaTuner, найденную в Сети утилиту ATI GPU Clock Tool, якобы поддерживающую R600, – всё тщетно: либо система просто зависала, либо после перемещения ползунков в утилитах они тут же возвращались в исходное положение. Впрочем, уверяем вас, что в дальнейших обзорах видеокарт этого семейства мы исправим это упущение.

Тестовый стенд имеет следующую конфигурацию:

• Процессор:
  • Intel Core 2 Extreme QX6700
• Материнская плата:
  • MSI 975X Platinum PowerUP Edition
• Оперативная память:
  • Chaintech DDR2-800 2x1 ГБ
• Жёсткий диск:
  • 120Gb Seagate SATA II
• Блок питания:
  • 600 Ватт Zalman ZM600-HP (FSP Group)

С методикой тестирования видеокарт в нашей тестовой лаборатории вы можете ознакомиться здесь.

Для сравнения мы выбрали наиболее производительное решение NVIDIA из побывавших в нашей тестовой лаборатории – GeForce 8800GTX, а также ATI Radeon X1950Pro. Выбор именно этой видеокарты обоснован тем, что AMD/ATI позиционирует Radeon HD 2900XT не как самый мощный продукт, а как конкурента GeForce 8800GTS, выступающей в верхней части среднего сегмента рынка. Соответственно, интересно было бы сравнить старое и новое поколение графики из примерно одной ниши.

Futuremark 3DMark’05

Тестирование в Futuremark 3DMark'05

В лёгком режиме 3DMark’05 красноречиво отдаёт предпочтение Radeon HD 2900XT. Однако при включении анизотропной фильтрации и полноэкранного сглаживания GeForce 8800GTX выходит вперёд за счёт 768 МБ памяти, работающей на более высокой частоте, – более широкая шина памяти уже не спасает R600.

Futuremark 3DMark’06

Тестирование в Futuremark 3DMark'06

Ситуация повторяется и в более новой версии тестового пакета Futuremark, с той разницей, что заметно усложнённые модели освещения и длина шейдеров не позволяют Radeon HD 2900XT намного оторваться от конкурента в лёгком режиме, показатели практически одинаковые. В тяжёлом режиме отрыв GeForce 8800GTX составляет немного больше тысячи очков, что, вполне возможно, легко перекроется разгоном памяти на Radeon HD 2900XT, благо работает она почти на 100 МГц медленнее номинала.

Half-Life 2

Тестирование в Half-Life 2

Движок Source неожиданно остаётся лояльным к GeForce 8800GTX, причём с большим отрывом от новичка. Это наводит на мысли о том, что программистам AMD предстоит немало работы по оптимизации работы драйверов.

Quake 4

Тестирование в Quake 4

Как видим, производительности ядра Radeon HD 2900XT более чем достаточно для движка «Doom III», и лишь с повышением разрешения и активацией FSAA+AF появляется сильное влияние подсистемы памяти. В итоге высокоскоростная память и её больший объём позволяют GeForce 8800GTX обогнать Radeon HD 2900XT.

First Encounter Assault Recon

Тестирование в F.E.A.R.

В «F.E.A.R.» видим торжество AMD: в лёгком режиме отрыв Radeon HD 2900XT от GeForce 8800GTX достигает двукратных значений, а в самом сложном составляет 23 процента.

S.T.A.L.K.E.R.: Shadow of Chernobyl

Тест S.T.A.L.K.E.R. будет опубликован чуть позднее, так как в результате повторного тестирования на версии 1.003 был выявлен серьёзный рост производительности продуктов NVIDIA. Следите за обновлениями.

Вывод

Radeon HD 2900XT произвёл положительное впечатление. Во-первых, видеокарта просто эффектно выглядит и оставляет ощущение мощности. Конечно, она предъявляет серьёзные требования к блоку питания, но тут уж ничего не поделаешь: прогресс не стоит на месте. Будем ждать 65-нанометровую версию ядра, на ней энергопотребление должно заметно снизиться.

Производительность новинки можно считать хорошей: она в некоторых играх опережает GeForce 8800GTX очень заметно, а в некоторых немного отстаёт. При этом стоит заметить, что она и не позиционируется как конкурент этой видеокарте и стоит от 399 долларов, что заметно ниже рекомендованной цены на GeForce 8800GTX.

В целом можно подвести такой итог: у ATI получилось дать отпор конкуренту, выпустив более дешёвую видеокарту, показывающую сходный, а иногда и больший уровень производительности. Архитектура ядра, кроме того, позволяет активно использовать его для нужд научных вычислений, работы с тяжёлыми пакетами моделирования и анимации. Одним словом, ставим AMD/ATI пятёрку за долгожданный выпуск отличного продукта.

За отличное соотношение цены и качества, видеокарта AMD\ATI HD 2900 XT награждается медалью Ferra Approved
