Две бюджетные платы: MSI K9AGM-F и MSI K9NGM-L. Экономия на первом месте

Материнские платы MSI K9AGM-F и MSI K9NGM-L – отличное решение для недорогого офисного или домашнего компьютера. При покупке любой из этих плат отпадёт необходимость приобретения внешнего графического ускорителя, что поможет сэкономить немалую сумму.

Обзор двух материнских плат в формате mATX для платформы AMD Socket AM2

Выход на рынок платформы Socket AM2 был очень стремительным. Компания AMD представила новые процессоры сразу для всех ценовых категорий: от бюджетных Sempron до сверхдорогих Athlon 64 FX. Со стороны производителей материнских плат также не было задержки, ведь все ранее выпущенные чипсеты были совместимы с новой платформой.

Известно, что бюджетные решения пользуются не меньшей популярностью, чем продукты из сегмента mainstream. В связи с этим AMD имеет в своем ассортименте большую линейку процессоров Sempron, которая с переходом на платформу Socket AM2 стала ещё более привлекательной. Ведь теперь сначала можно купить недорогой ЦП, после чего поменять его на что-нибудь «двухъядерное», а в перспективе – возможность установить чип на основе архитектуры K8L (подробнее о ней читаем здесь). Причём перспектива такого обновления есть для всех плат, поддерживающих разъём Socket AM2. Поэтому, приобретя сегодня недорогой компьютер для дома или офиса, можно спокойно устанавливать в него плату со встроенной графикой и не волноваться, что впоследствии нельзя будет использовать с ней процессор нового поколения.

Сегодня мы рассмотрим как раз две платы, которые относятся к сегменту low-end. Они основаны на практически самых последних чипсетах от NVIDIA и ATI, а выпущены под одним известным брендом – MSI. Итак, встречайте: K9NGM-L и K9AGM-F.

Платы

K9AGM перспектива

MSI K9AGM-F

L перспектива

MSI K9NGM-L

Обе платы произведены на чипсетах от конкурирующих производителей: K9NGM-L базируется на связке GeForce 6100 + nForce 410; K9AGM-F – на ATI RS485 + SB600. Однако обе имеют очень схожие функциональные возможности и дизайн PCB. Рассмотрим их характеристики более подробно.

Описание моделей
ПроизводительMSIMSI
Серия--
МодельK9NGM-LK9AGM-F
Поддержка процессоров
Модификация разъёма для процессора (Socket)Socket AM2Socket AM2
Поддерживаемые модели процессоровAMD Athlon FX, AMD Athlon 64, AMD Athlon 64 X2AMD Sempron, AMD Athlon 64, AMD Athlon 64 X2 до 5000
ЧипсетNVIDIA C51GATI RS485C
Максимальная частота фронтальной шины (FSB)1 ГГц1 ГГц
Поддерживаемая память
Тип памятиDDR2DDR2
Диапазон частот памяти400-800 MГц400-800 MГц
Количество слотов памяти44
Поддержка двухканального режима работы (в случае установки двух модулей)++
Минимальное количество модулей для старта11
Максимальный объём модулей2 Гбайт2 Гбайт
Максимальный объём поддерживаемой памяти8 Гбайт8 Гбайт
Поддержка регистровых модулей памяти (Registered)--
Поддержка модулей памяти с контролем чётности (ECC)-+
Чипсет
Модификация чипсетаNVIDIA C51GATI RS485C
Чип северного моста (номинал)ЗатёртоATI RS485 SSY
Чип южного моста (номинал)NF-410-N-A3 (MCP51G)ATI iXP 600 (SB600)
Поддерживаемые слоты расширения
Общее количество44
PCI-Express 16x11
PCI-Express 8x--
PCI-Express 4x--
PCI-Express 1x11
AGP х (скорость шины)--
PCI22
Порты ввода-вывода
USB8 = (4x на панели + 4х выводов на плате)10 = (4x на панели + 6х выводов на плате)
Версия USB2.02.0
COM-порты1x на плате1x на плате
LPT-порты1х на панели1х на панели
PS/2-порты2х на панели2х на панели
FireWire (IEEE 1394) порты--
Game-порт (MIDI)--
Дисковые контроллеры
Контроллер дисководов++
Количество HDD-контроллеров11
Первый контроллерВстроен в южный мостВстроен в южный мост
Количество линий UDMA 133 на первом контроллере2 линии на 2 устройства1 линия на 2 устройства
Количество линий SATA на первом контроллере2x300 Мбайт/с4x300 Мбайт/с
Возможность формирования RAID-массивов на уровне BIOS в первом контроллере++
Уровни RAID0, 1, 0+10, 1, 0+1
Второй контроллер--
Количество линий UDMA 133 на втором контроллере--
Количество линий SATA на втором контроллере--
Возможность формирования RAID-массивов на уровне BIOS на втором контроллере--
Уровни RAID--
Суммарное количество устройств, которое можно подключить к контроллерам66
Встроенная звуковая система
Базируется на чипеRealtek ALC883Realtek ALC883
Количество выходных каналов8 (7,1)8 (7,1)
Микрофонный вход++
Линейный вход++
Цифровой коаксиальный выходЕсть на платеЕсть на плате (брэкета в комплекте нет)
Цифровой коаксиальный входЕсть на плате (брэкета в комплекте нет)Есть на плате (брэкета в комплекте нет)
Цифровой оптический выход--
Цифровой оптический вход--
Количество разъёмов mini-jack на фронтальной панели3 (дополнительные три разъёма на отдельном брэкете)3 (дополнительные три разъёма на отдельном брэкете)
Разъём на плате для подключения СD-ROM (CD_IN)++
Разъём на плате для подключения дополнительных устройств (AUX_IN)--
Разъёмы на плате для подключения фронтальной панели++
Питание материнской платы
Основной разъём ATX24 контакта с возможностью подключения 20-контактного разъёма24 контакта с возможностью подключения 20-контактного разъёма
Дополнительный разъём на 4/6/8 контактов+/-/-+/-/-
Дополнительный, стандартный разъём питания типа molex для подключения доп. питания к слотам расширения--
Сложность блока стабилизации питания процессораСредняяСредняя
Система охлаждения
Количество контролируемых выходов под кулеры22
Тип выходов под кулеры1х – четырёхконтактный1х – трёхконтактный1х – четырёхконтактный1х – трёхконтактный
Охлаждение северного мостаПассивный радиаторПассивный радиатор
Охлаждение южного мостаПассивный радиаторПассивный радиатор
Охлаждение модулей стабилизатора напряжений--
Дополнительное охлаждение процессора--
Сетевые адаптеры
Сетевой адаптер 1Ethernet 802.3 10/100Ethernet 802.3 10/100/1000
ЧипRealtek 8201CLRealtek 8110SC
Возможность включения компьютера по сети (Wake On Lan)++
Встроенный аппаратный Firewall--
Сетевой адаптер 2--
Чип--
Возможность включения компьютера по сети (Wake On Lan)--
Встроенный аппаратный Firewall--
Индикация статуса начальной загрузки--
РазмерMicroATX 244х244MicroATX 245х245
Встроенная видеосистемаВстроена в чипсет. VGA D-Sub разъём выведен на заднюю панельВстроена в чипсет. VGA D-Sub разъём выведен на заднюю панель

Как можно заметить по спецификациям, K9NGM-L и K9AGM-F отличаются совсем незначительно. Если говорить о выведенных разъёмах, то разница состоит только в поддержке K9NGM-L подключения до четырёх устройств IDE, тогда как к K9AGM-F их можно подключить только два. Практически то же самое можно сказать о выведенных портах Serial ATA: у платы на основе чипсета NVIDIA их два, а у решения на базе чипсета ATI – четыре. Но все это обусловлено особенностями южных мостов.

Также стоит отметить, что на K9AGM-F установлена более быстрая модификация набора системной логики ATI со встроенным графическим ядром. Речь идёт о Radeon Xpress 1150, который отличается от Radeon Xpress 1100 только повышенной на 100 МГц частотой  интегрированного ядра (400 против 300 МГц).

В то же время в K9NGM-L использована более медленная версия из доступных интегрированных чипсетов NVIDIA прошлого поколения. По какой-то причине найти в широкой продаже плату с GeForce 6150 inside сложнее, чем с GeForce 6100. Судя по всему, разница в их производительности не так существенна, а стоимость последнего ниже.

Комплект поставки

Комплектация бюджетных продуктов обычно не поражает своим разнообразием – такие платы, как правило, комплектуются самым необходимым. В коробках вместе с K9NGM-L и K9AGM-F мы обнаружили следующее:

Arrows-left
Arrows-right
Reload
1 / 3

K9AGM manual

K9AGM-F

  • Переходник питания Molex -> SATA
  • Заглушка на заднюю стенку корпуса с дополнительными аудиоразъёмами
  • Один SATA-кабель
  • 80-жильный IDE-шлейф
  • FDD-шлейф
  • Компакт-диск с драйверами
  • Руководство пользователя

На наш взгляд, комплектация совсем скудная. Если присутствие одного IDE-шлейфа оправданно (на плате всего один разъём IDE), то вот один кабель SATA при наличии четырёх разъёмов Serial ATA выглядит совсем смешно. Можно было бы рассчитывать хотя бы на два таких компонента.

В случае с K9NGM-L ситуация аналогичная:

Arrows-left
Arrows-right
Reload
1 / 2

L упаковка



K9NGM-L

  • Переходник питания Molex -> SATA
  • Заглушка на заднюю стенку корпуса с дополнительными аудиоразъёмами
  • Один SATA-кабель
  • 80-жильный IDE-шлейф
  • FDD-шлейф
  • Компакт-диск с драйверами
  • Руководство пользователя

Различий нет никаких.

Дизайн

K9AGM вид сверху м

MSI K9AGM-F. Вид сверху

L вид сверху м

MSI K9NGM-L. Вид сверху

K9AGM вид снизу м

MSI K9AGM-F. Вид снизу

L вид снизу м

MSI K9NGM-L. Вид снизу

Несмотря на использование совершенно разных чипсетов, рассматриваемые платы имеют практически одинаковый дизайн. Все элементы расположены примерно в одинаковых местах, число портов и разъёмов тоже почти одинаковое.

K9AGM ide

IDE-разъём, FDD-разъём и разъём питания на плате MSI K9AGM-F

Разъёмы питания (24-контактные), FDD-разъёмы и IDE-разъёмы у обеих плат расположены на левом верхнем краю PCB. Единственное отличие заключается в том, что на K9NGM-L IDE-разъёмов два, а на K9AGM-F один. Такое расположение данных компонентов, по нашему мнению, наиболее оптимальное. Во время сборки компьютера доступ к ним не будет затруднён, а шлейфы не будут нависать над самой платой, что улучшит циркуляцию воздуха в корпусе.

K9AGM южный мост

MSI K9AGM-F

L южный мост

MSI K9NGM-L

Нижняя часть обеих плат очень похожа. Число слотов расширения одинаковое, и расположены они в одинаковой последовательности. С правого края у обеих плат находятся порты Serial ATA. У K9AGM-F их четыре, а у K9NGM-L два. Как и в случае с IDE-разъёмами, доступ к ним не затруднён.

На обоих южных мостах (nForce 410 у K9NGM-L и SB600 у K9AGM-F) установлены небольшие радиаторы. Причём на SB600 радиатор имеет более эффективное оребрение, чем на nForce 410.

K9AGM северный мост

MSI K9AGM-F

L северный мост

MSI K9NGM-L

Для охлаждения северного моста также использованы небольшие радиаторы. Причём в этот раз на чипсете от NVIDIA установлен несколько более эффективный. Слева и выше чипсета на обеих платах расположен четырёхконтактный разъём питания. Такое местоположение может не самым благоприятным образом сказываться на удобстве подключения к нему кабеля питания, а также его укладки вокруг кулера. Что касается схемы питания процессора, то она трёхканальная – как на K9AGM-F, так и на K9NGM-L.

K9AGM alc883

Звуковой кодек Realtek ALC883 на MSI K9AGM-F

L alc

Звуковой кодек Realtek ALC883 на MSI K9NGM-L

Большинство плат под Socket AM2 оснащаются встроенным звуком класса HD Audio. Рассматриваемые продукты исключением не стали. На них установлен один из кодеков производства Realtek.

K9AGM rmc

Сетевой контроллер Realtek RTL8110SC на MSI K9AGM-F

L realtek

Сетевой контроллер Realtek RTL8201CL на MSI K9NGM-L

А вот сетевые контроллеры на K9AGM и K9NGM разные. На первой установлен чип, способный работать со скоростью до 1000 Мбит/с, а на второй – не более 100 Мбит/с.

K9AGM winbond

Чип Winbond W83627EHG на MSI K9AGM-F

L winbond

Чип Winbond W83627EHG на MSI K9NGM-L

На обеих платах за мониторинг системных параметров отвечает чип Winbond W83627EHG.

K9AGM разъемы

Порты и разъёмы на MSI K9AGM-F

L разъемы

Порты и разъёмы на MSI K9NGM-L

Внешние порты и разъёмы, выведенные на K9AGM-F и K9NGM-L, совершенно одинаковые, даже по своему расположению. Их список выглядит следующим образом:

  • Два порта PS/2 для клавиатуры и мыши
  • LPT-порт
  • Разъём VGA
  • Четыре порта USB 2.0
  • Сетевой разъём RJ-45
  • Три аудиоразъёма

Вообще, хотелось бы видеть в этом списке и COM-разъём, присутствие которого иногда всё же актуально. В остальном мы можем наблюдать стандартный набор для плат бюджетного уровня. Ничего лишнего, всё самое необходимое.

BIOS

Вкратце опишем BIOS обеих плат. «Вкратце» – потому что число настроек минимально ввиду «офисного» предназначения.

BIOS
Тип BIOSCMOS BIOSCMOS BIOS
Версия BIOS3.14V3.1B3
Возможность старта материнской платы при повреждении BIOS--
Удобство управления прерываниями
Возможность отключения ACPI++
Возможность отключения PnP OS--
Возможность переключения между PIC и APIC++
Переназначение линии прерывания для каждого слота+ (для слотов PCI)-
Переназначение линий прерываний для встроенных устройств--
Возможность отключения USB по линиям--
Экран с раскладкой прерываний перед загрузкой++
Мониторинг и управление системами охлаждения
Количество контролируемых линий питания45
Количество контролируемых линий системы охлаждения (температура)22
Количество контролируемых линий системы охлаждения (обороты кулеров)22
Система зависимости оборотов кулеров от температурыCool & QuietCool & Quiet
Возможность выключения системы при перегреве++
Сигнализация при перегреве--
Сигнализация при отказе кулера--
Дополнительно--
Возможности разгона
Изменение множителя процессора (функционирует ли реально)-+ (функционирует только на процессорах с разблокированным множителем (AthlonFX)
Изменение частот (указывается, в каких пределах и с каким шагом)
Фронтальная шина--
Частоты шин--
Частота памяти--
Изменение уровней питания (указывается, в каких пределах и с каким шагом)
На центральный процессор--
На шину AGP или PCI-Express--
На модули памяти--
На NorthBridge (северный мост)--
Количество изменяемых временных задержек памяти00
Перечисление изменяемых временных задержек памяти--
Возможность динамического разгона- -

Как уже было сказано, настройки плат совсем скудные. В плане разгона вам практически ничего не позволено. Только лишь на K9AGM вы можете поменять множитель процессора, если установите Athlon 64 FX. Но кто, спрашивается, будет ставить процессор за $1000 в компьютер, общая стоимость которого не должна превышать $500-600?

Что касается возможностей мониторинга, то вы можете наблюдать за всеми основными напряжениями, частотой оборотов двух кулеров, а также температурой процессора и чипсета.

Тестирование

В тестировании принимали участие следующие комплектующие:

  • Материнские платы
    • MSI K9AGM-F
    • MSI K9NGM-L
    • ASUS M2N32-SLI
    • Gigabyte GA-M57-SLI-S4
    • Sapphire PE-AM2RS485M-2
  • Процессор
    • AMD Athlon 64 FX-62 (двухъядерный)
  • Память
    • 2 х 512 MB Kingston DDR2-667
  • Жёсткий диск
    • Western Digital 80 GB
  • Видеокарта:
    • ATI Radeon X1800 XT

На тестовом стенде была установлена операционная система Microsoft Windows XP с Service Pack 2, а также тестовые программы и реальные игровые приложения.

Драйверы

  • Драйвер для видеокарт ATI: CATALYST 6.5

Основные параметры в драйверах видеокарт NVIDIA и ATI были выставлены следующим образом:

ATI CATALYST

  • Mipmap Detail Level: Quality
  • Adaptive antialiasing: Off
  • Temporal antialiasing: Off
  • Quality AF: Off
  • CATALYST A.I.: Standard
  • Wait for vertical refresh: Always off

Остальные настройки – по умолчанию.

Результаты тестирования

Рассмотрим результаты тестирования.

Arrows-left
Arrows-right
Reload
1 / 3

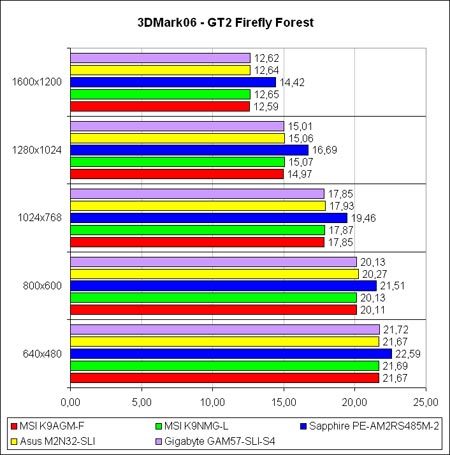

В 3DMark 2006 наблюдается паритет практически всех материнских плат, включая две рассматриваемые.


Примерно такая же картина и в SPECviewperf 8. Небольшие различия можно списать на погрешность измерений.

Arrows-left
Arrows-right
Reload
1 / 7


В PCMark 2005 можно наблюдать аналогичную ситуацию. Небольшое отставание K9AGM и K9NGM в некоторых тестах памяти, вероятно, происходит из-за встроенного графического ядра.


Результаты PCMark 2004 практически такие же: в тесте процессора все показали примерно одинаковые результаты, а в тесте памяти две рассматриваемые платы немного отстали.

Arrows-left
Arrows-right
Reload
1 / 2


В играх все платы показали одинаковые результаты, за исключением решения от Sapphire. По какой-то причине данная плата вырвалась вперёд в бенчмарке CodeCult CodeCreatures.

Вывод

Материнские платы MSI K9AGM-F и MSI K9NGM-L – отличное решение для недорогого офисного или домашнего компьютера. При покупке любой из этих плат отпадёт необходимость приобретения внешнего ускорителя, что поможет сэкономить до нескольких сотен долларов.

Если сравнивать непосредственно две рассмотренные платы, то они отличаются только числом разъёмов для подключения жёстких дисков. Если вы до сих пор используете преимущественно IDE, то лучший выбор – K9NGM-L, а если уже перешли на SATA, то более предпочтительной будет покупка K9AGM-F.
