Netgear WNCE3001 — миниатюрный 802.11n-адаптер для подключения цифровой аудио-видео техники с Ethernet-интерфейсом к Wi-Fi

Павел Арефьев,

Назначение новинки NETGEAR — дать возможность телевизорам, проигрывателям Blu-Ray и игровым приставками, оснащенным портом Ethernet, работать с домашней беспроводной сетью. WNCE3001 действует как обычный переходник, максимально просто и с минимумом настроек.

К концу 2011 года телевизоры и ресиверы, поддерживающие подключение к локальной сети и интернету через Ethernet, перестали быть дорогими и редкими. К примеру, модели таких ЖК-телевизоров начального уровня могут стоить по 17-20 тысяч, плееров Blu-Ray — 3000 р, а большая часть медиаплееров сетевой порт и так всегда имела. Но Ethernet — это лишние провода, от которых видеотехнике, в отличие от компьютеров, не всегда просто избавится.

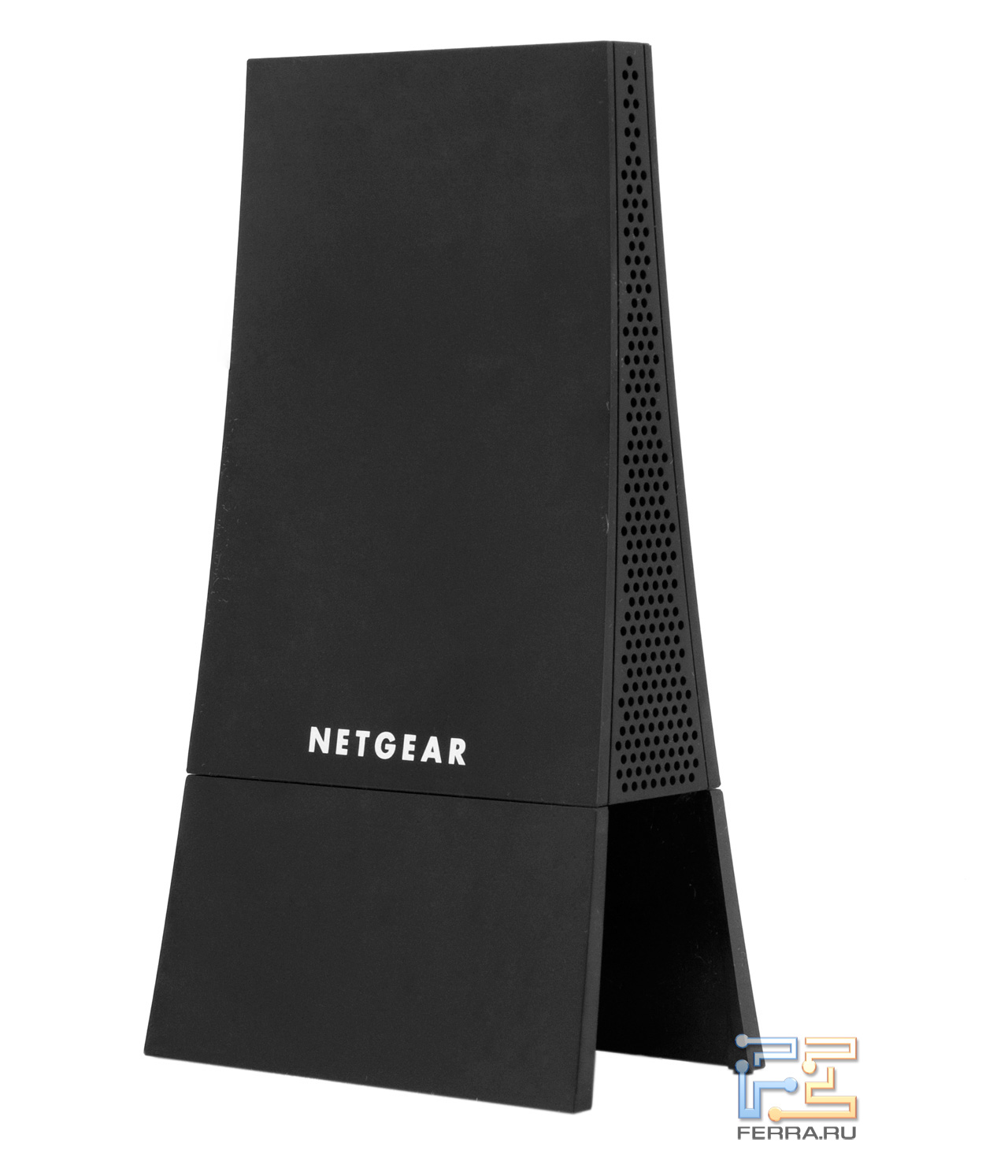

NETGEAR WNCE3001
NETGEAR WNCE3001

Некоторая часть таких устройств, в основном — медиаплееры, предусматривают возможность установки беспроводного адаптера в порт USB. Однако, в таком случае необходимо точно удостовериться, что прошивка плеера сможет работать именно с такой карточкой.

Новинка же NETGEAR служит сетевым "мостом" между беспроводной сетью и Ethernet-интерфейсом конечного устройства. Вариант с WNCE3001 хоть и дороже, но гарантированно работоспособен. Телевизор, проигрыватель или другое устройство работает с ним так же, как и будучи подключенным к любому другому домашним роутером. Клиентское устройство соединяется у WNCE3001, а через неё — с локальной сетью и интернетом.

Основные характеристики NETGEAR WNCE3001

  • Поддержка 802.11a/b/g/, 802.11n версии 2.0
  • Частоты 2400 ~ 2483,5 МГц / 5725 — 5850 МГц
  • 1 порт Ethernet 10/100 Мбит/с
  • 2 встроенных антенны, мощность в диапазоне 2,4 ГГц: 2,99+2,58 дБ, в диапазоне 5 ГГц 2,78+2,27 дБ
  • Шифрование данных WPA2-PSK, WPA-PSK , WEP
  • Размеры: 81,3 x 62 x 17,9 мм
  • Масса: 60 г.

Внешний вид

Первое, чем NETGEAR WNCE3001 обращает на себя внимание — устройство очень маленькое. Гораздо меньше, чем выглядит на фото. Размер — буквально с сигаретную пачку.

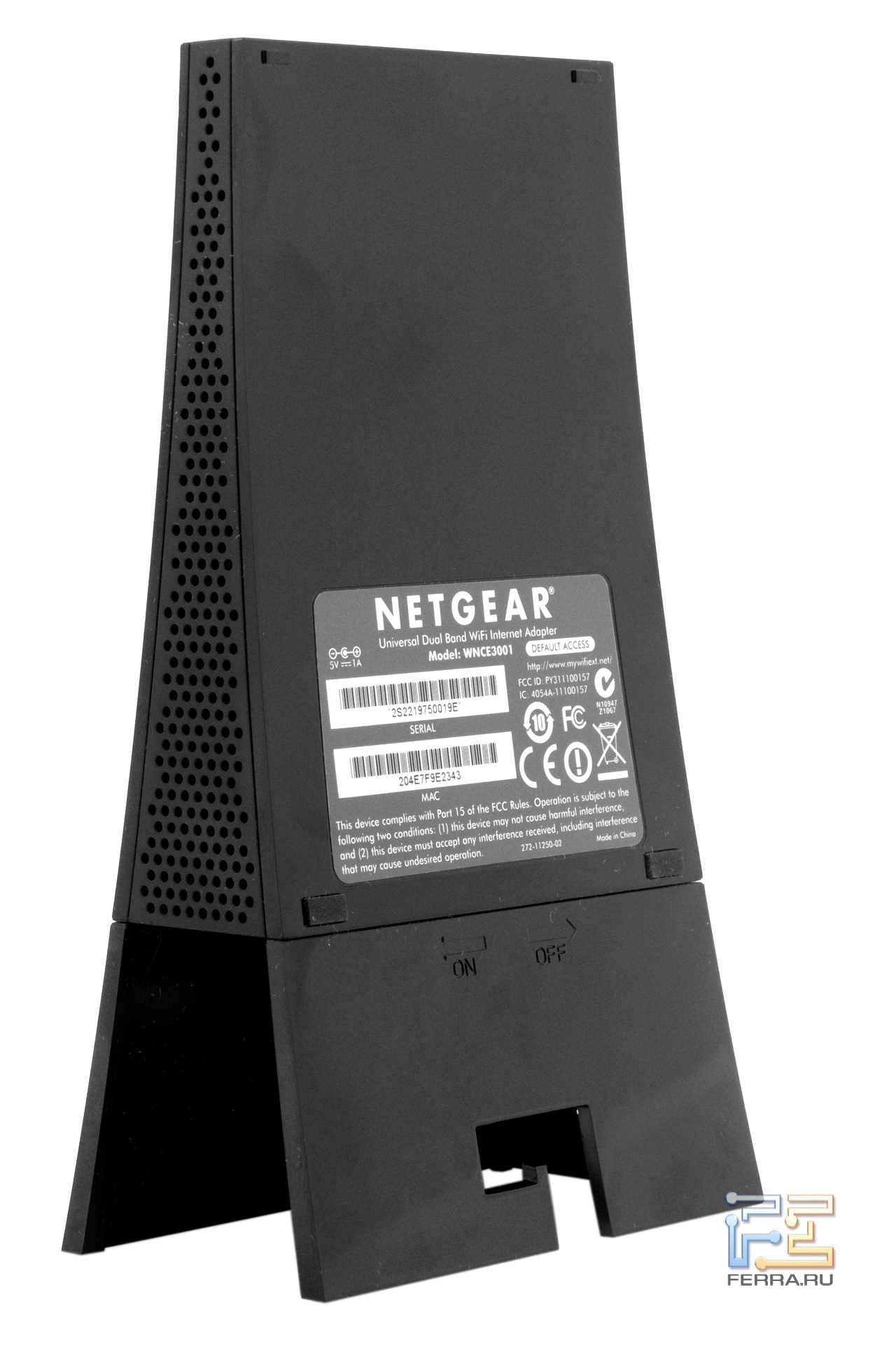

Надписи On и Off означают не включение устройства, а стороны, куда сдвигать подставку, чтобы снять или поставить её
Надписи On и Off означают не включение устройства, а стороны, куда сдвигать подставку, чтобы снять или поставить её

Корпус перфорирован с торцов и снизу, благодаря чем устройство и так с довольно "тихим" процессором практически не греется. Светодиод наверху даст знать, и какое качество связи. Мигающий зелёный — скорость нормальная, мигающий красный — очень низкая.

Прорезь снизу подставки нужна для укладки кабелей, чтобы они не торчали из днища.

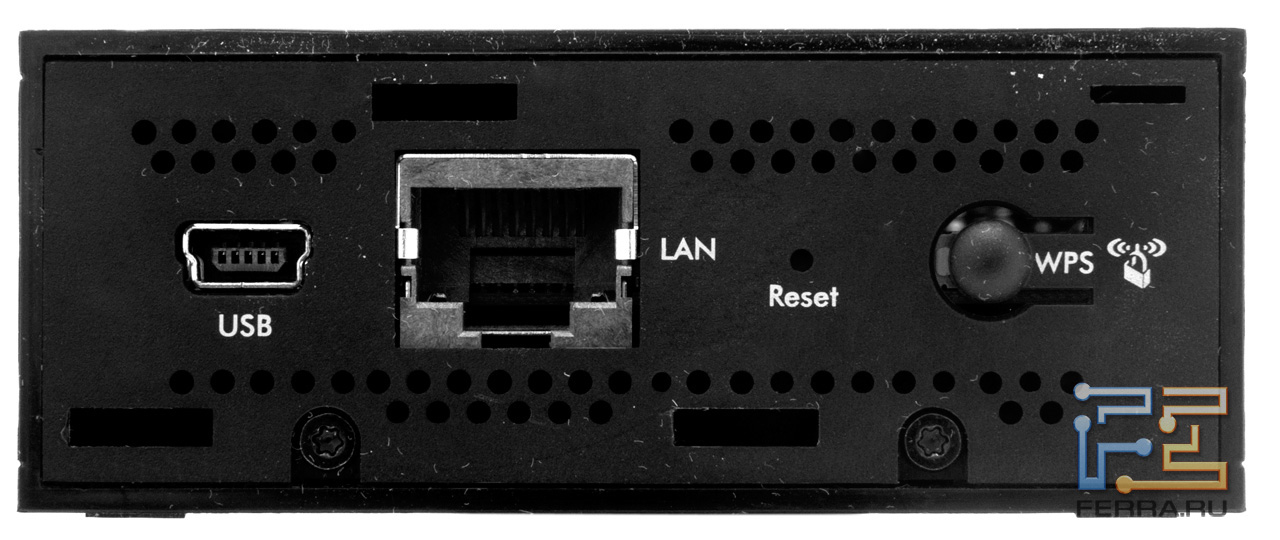

Все разъемы, а также кнопка WPS и отверстие для Reset, находятся с нижней стороны
Все разъемы, а также кнопка WPS и отверстие для Reset, находятся с нижней стороны

Комплектация

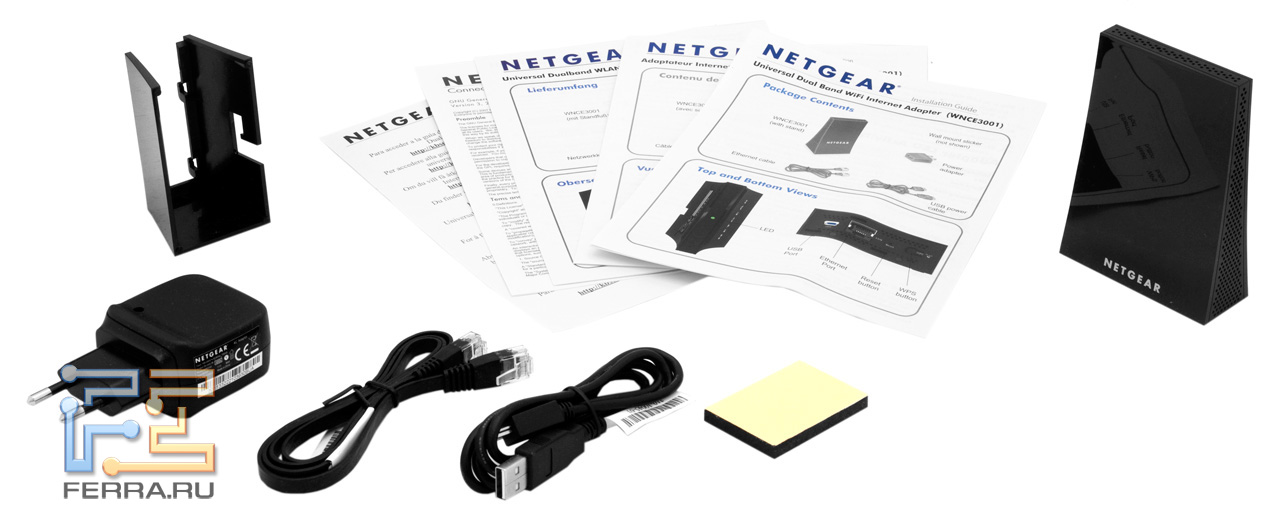

В комплекте метровый патч-корд, блок питания, клейкая подложка (с помощью которой можно приклеить адаптер на стену) и инструкция по быстрой настойке. В ней на нескольких страницах уместилось почти всё, что может понадобиться пользователю, включая подключение с помощью WPS.

Обратите внимание — кабель Ethernet плоский (и 4-жильный)
Обратите внимание — кабель Ethernet плоский (и 4-жильный)

Адаптер постоянного тока выдаёт ток в 5В/1А (сравните с типичными 2-3 антенными роутерами, которым нужен ток в 2-2,5 А) и имеет гнездо miniUSB и кабель miniUSB-USB. Это — интересная особенность устройства питания WNCE3001. Порты USB, как правило, есть на всех продвинутых моделях, обладающих Ethernet, поскольку функции просмотра видео и фотографий и прослушивания музыки с внешних дисков или карт памяти появились в телевизорах и плеерах задолго до оснащения их сетевыми интерфейсами. Но здесь есть один нюанс. На некоторых медиаплеерах порт USB может быть не обычный (Type A), а "квадратный" (Type B), как у принтеров и сканеров. В таком случае, понадобится переходник Type B (male) — Type A (female). Вещь дешевая, но не везде продающаяся.

Использовать же адаптер для зарядки других USB-устройств будет затруднительно, так как придётся искать кабель с miniUSB на обеих концах.

Управление

Здесь всё просто — пользователю нужно лишь выбрать из списка доступных сетей свою с помощью мастера установки. И адаптер, и подключённое к нему устройство получают IP-адрес и настройки сети от DHCP-сервера, работающего на роутере домашней сети.

С помощью кнопки WPS можно подключиться к точке доступа, поддерживающий функцию Wireless Protected Setup
С помощью кнопки WPS можно подключиться к точке доступа, поддерживающий функцию Wireless Protected Setup

Дополнительных настроек немного. Можно включить свой сервер DHCP и выдавать устройству на порте Ethernet адреса другого диапазона.

Веб-панель напоминает о маршрутизаторах NETGEAR
Веб-панель напоминает о маршрутизаторах NETGEAR

Перевод интерфейса на русский есть.

Внутреннее устройство

Новинка NETGEAR построена на сетевом процессоре Realtek RTL8196C, но использует только 1 из доступных ему 5 портов на 10/100 Мбит/с. Вторая микросхема чипсета скрыта под кожухом. Вероятно, это Wi-Fi контроллер RTL8192DE-VC.

Антенны просто "напечатаны" на системной плате. Но и возможность установить дополнительные антенны также имеется. Для этого на плате предусмотрена пара разъемов, аналогично тому, как подключение внешней антенны реализовано на внутренних miniPCI-адаптерах Wi-Fi и 4G для ноутбуков.

В зависимости от режима работы WNCE3001 может передавать и принимать на 1 или 2 каналах.

2,4 ГГц

802.11b

1TX/1RX



802.11g

1TX/2RX



802.11n

2TX/2RX

5 ГГц

802.11a

1TX/2RX



802.11n

2TX/2RX

Объем оперативной памяти NETGEAR WMCE3001 составляет 16 Мбайт (200 МГц SDRAM Winbond W98126JH), флеш-памяти 4 Мбайта (Macronix 25L3206E).

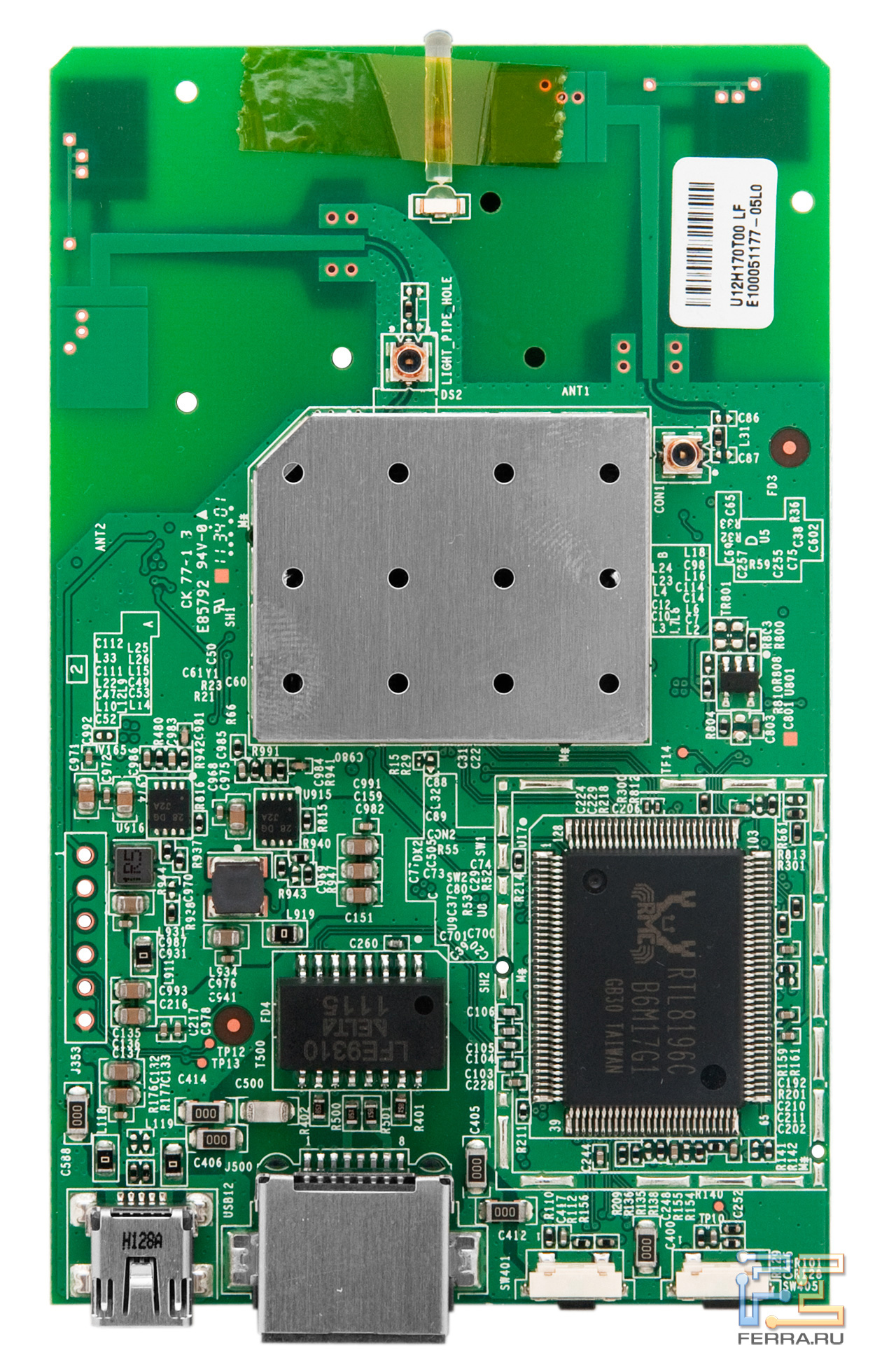

Скотч вверху платы прижимает длинную ножку светодиода. Слева — контакты для диагностического интерфейса JTAG
Скотч вверху платы прижимает длинную ножку светодиода. Слева — контакты для диагностического интерфейса JTAG

Тестирование

Тестирование проводилось с помощью программы iperf.



WNCE3001

2,4 ГГц

WNCE3001

5 ГГц

в одной комнате

41-42 Мбит/с

53,5 Мбит/с

1 тонкая стена, 2 метра

40-41 Мбит/с

48-52 Мбит/с

2 тонкие стены, 5 метров

33-34 Мбит/с

27-27 Мбит/с

36-38 Мбит/с

25 Мбит/с

3 тонкие стены, 7 метров

30 Мбит/с

40 Мбит/с

В целом, использование сети 5 ГГц показало преимущества перед 2,4 и в идеальных условиях (в одной комнате), и на дистанции с несколькими преградами. Использовать её имеет смысл и потому, потому что из-за преобладания устройств на 2,4 ГГц (стандарт 802.11b/g и большинство беспроводных карт 802.11n, поддерживающих только этот диапазон) эфир 5 ГГц будет свободнее.

Скоростей в 25-40 Мбит/с должно хватить, чтобы смотреть диски Blu-Ray, не говоря уже о видео с большим сжатием. Но нужно учитывать, что в конкретной квартире и из-за множества работающих в соседних квартирах точках доступа скорость может снижаться.

Наилучшей скорость была, когда адаптер был повернут к точке доступа широкой стороной. В зависимости от положения скорость могла меняться на 5-10%. Так что при подключении WNCE3001 есть смысл поискать в комнате наилучшее место установки. Правда, тут одним плеером или телевизором не обойтись. Понадобятся два компьютера и, например, упомянутый выше бесплатный iperf. Если же клиентское устройство позволяет делать общим подключенные к нему USB-диски, можно обойтись и одним компьютером, замеряя скорость копирования по сети. Полагаться только на индикатор коннекта не стоит — он будет гореть зеленым и при 20 Мбит/с, и при 40.

Конкуренты

Устройства других марок, аналогичные по функциям NETGEAR 3001, также обычно называются беспроводными адаптерами (а иногда — репитерами), хотя это и создаёт некоторую путаницу с сетевыми карточками Wi-Fi. Такие устройства довольно редки, и на сегодня мало кто из них может похвастаться поддержкой 5 ГГц.

TRENDnet TEW-647GA
TRENDnet TEW-647GA

Например, TEW-647GA от TRENDnet поддерживает только 2,4-гигагерцевый вариант 802.11n, зато стоит дешевле — около 2200 р, и гарантия — 3 года. На сайте производителя есть эмулятор, чтобы ознакомиться с веб-интерфейсом устройства.

Linksys WET610N
Linksys WET610N

Linksys WET610N поддерживает оба диапазона и оснащён 3 внутренними антеннами, но не напечатанными на плате, а в виде маленьких металлических прямоугольников. Цена — около 3400 р.

Итоги

NETGEAR WNCE3001 — универсальное, хотя и недешевое, устройство для подключения к локальной сети любого оборудования с интерфейсом Ethernet и поддержкой работы в локальной сети. Это может быть не только цифровой телевизор, проигрыватель или медиацентр, но и игровая приставка или сетевой принтер. В общем случае, при добавлении простого Ethernet-свитча, его можно использовать как сетевой мост, соединяющим проводной участок сети с беспроводным маршрутизатором. Хотя данный вариант будет не дешевле покупки самого простого двухдиапазонного 802.11n-роутера с функцией объединения беспроводных сетей.

Новинка хорошо показала себя в тестах, особенно в сетях на 5 ГГц. С учетом того, что многие двухдиапазонные роутеры с поддержкой 802.11n умеют одновременно "держать" обе сети, адаптер NETGEAR может работать на максимальной скорости, даже если остальные домашние беспроводные способны использовать только 2,4 ГГц.

А ещё WNCE3001 миниатюрен, прост в настройке и может обходиться без розетки, если рядом есть порт USB. А еще его блок питания можно использовать для зарядки любого устройства с кабелем mini-USB.

Гарантия на NETGEAR WNCE3001 в России составляет 2 года. В обзоре использовался NETGEAR WNCE3001 аппаратной версии 1 с прошивкой версии 1.0.0.38_1_0.28.
