TP-LINK TL-MR3420 — недорогой двухантенный домашний роутер Wi-Fi с возможностью подключения сотовых модемов

Павел Арефьев,

Из множества бюджетных роутеров TL-MR3420 TP-LINK выделяется использованием двухантенной схемы и возможностью подключения GSM или CDMA-модема в качестве резервного интернет-канала.Среди остальных возможностей стоит упомянуть управление пропускной способностью, защита от атак извне, диагностика сети, а также поддержка функции безопасного соединения Wi-Fi Protected Setup, которая у TP-LINK называется QSS.

Основные характеристики TP-LINK TL-MR3420

  • поддержка 802.11 IEEE 802.11n/b/g, IEEE 802.3/3u, USB 2.0
  • 2 съемных дипольных всенаправленных антенны с коэффицентом усиления 3 dBi, разъемы Reverse SMA
  • чувствительность приемника -68 дБм при соединении на 270 Мбит/с (при 10% Packet Error Rate), 68 дБм при соединении на 130 Мбит (10% PER), 68 дБм при соединении на 108 Мбит/с (10% PER), 68 дБм при соединении на 54 Мбит/с (10% PER), 85 дБм при соединении на 11 Мбит/с (10% PER), 88 дБм при соединении на 6 Мбит/с (10% PER), 90 дБм при соединении на 1 Мбит/с (8% PER)
  • частоты 2,412-2,4835 ГГц (802.11 b/g/n)
  • максимальная мощность передачи 20 дБм
  • 4 Ethernet-порта на 10/100 Мбит/с для локальной сети
  • 1 Ethernet-порт на 10/100 Мбит/с для подключения к ADSL-модему или домовой сети
  • 1 порт USB 2.0
  • поддержка WDS; объединение нескольких точек доступа для увеличения дальности
  • поддержка типов интернет-соединения PPPoE, PPTP, L2TP, Russia (PPPoE, PPTP, L2TP)
  • поддержка шифрования WEP(HEX/ASCII) 64/128-bit, WPA(AES/TKIP), WPA/WPA2-Radius, WPA-PSK/WPA2-PSK
  • размеры 174 x 111 x 30 мм
  • питание 12 В/1А

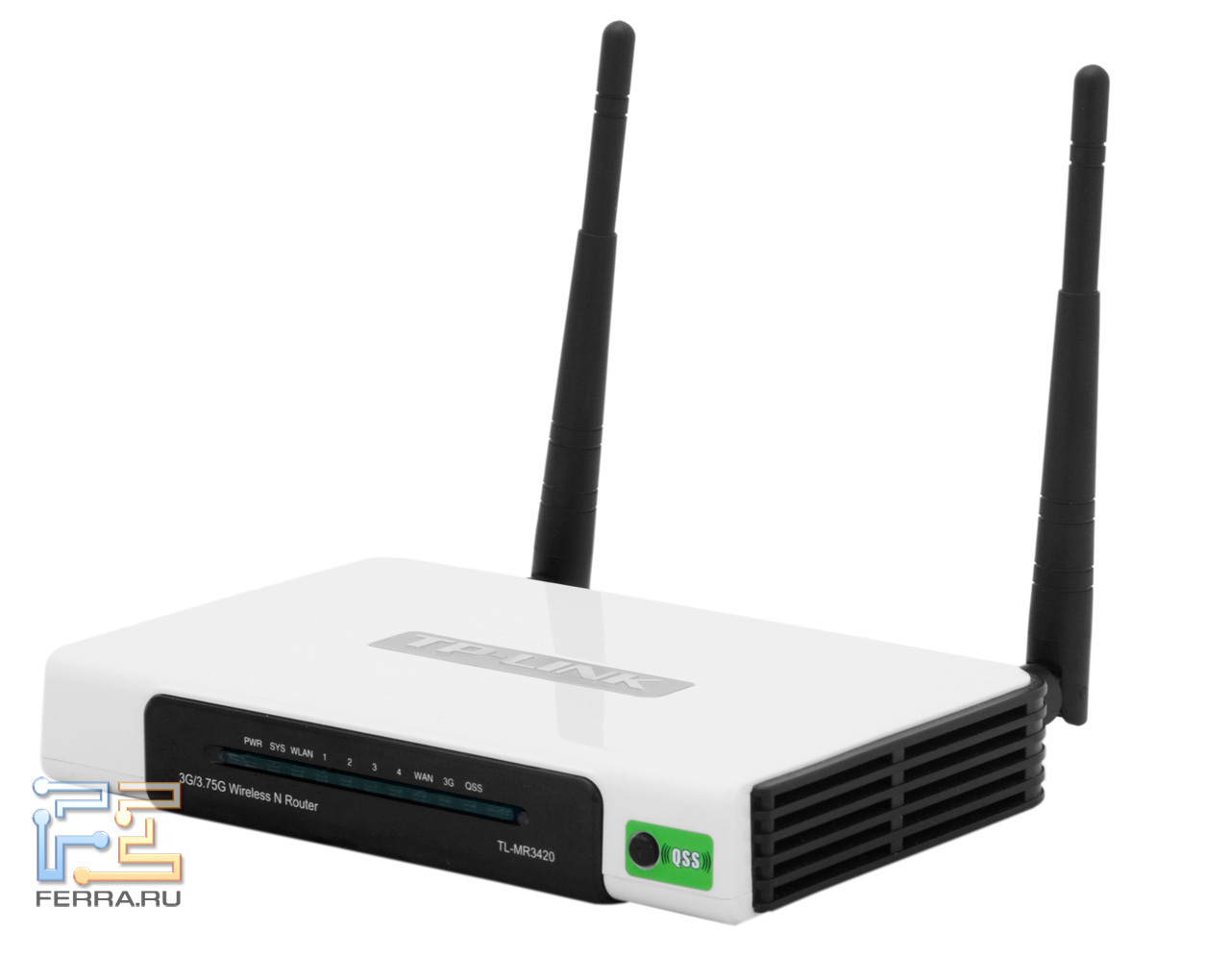

Зеленый цвет, вероятно, должен символизировать безопасность QSS
Зеленый цвет, вероятно, должен символизировать безопасность QSS

Внешний вид

Фирменный стиль сетевого оборудования TP-LINK — это белый корпус с черными вентиляционными решетками по бокам и зелеными индикаторами. На передней панели рядом с ними также находится кнопка QSS, аналогичная WPS на беспроводных устройствах других марок. QSS позволяет быстро установить защищенное WPA2-соединение, не вдаваясь в настойки. Достаточно запустить соответствующую утилиту на ноутбуке, нажать кнопку на роутере, и система создаст сеть с уникальным именем (SSID), сложным паролем и подключит к ней компьютер.

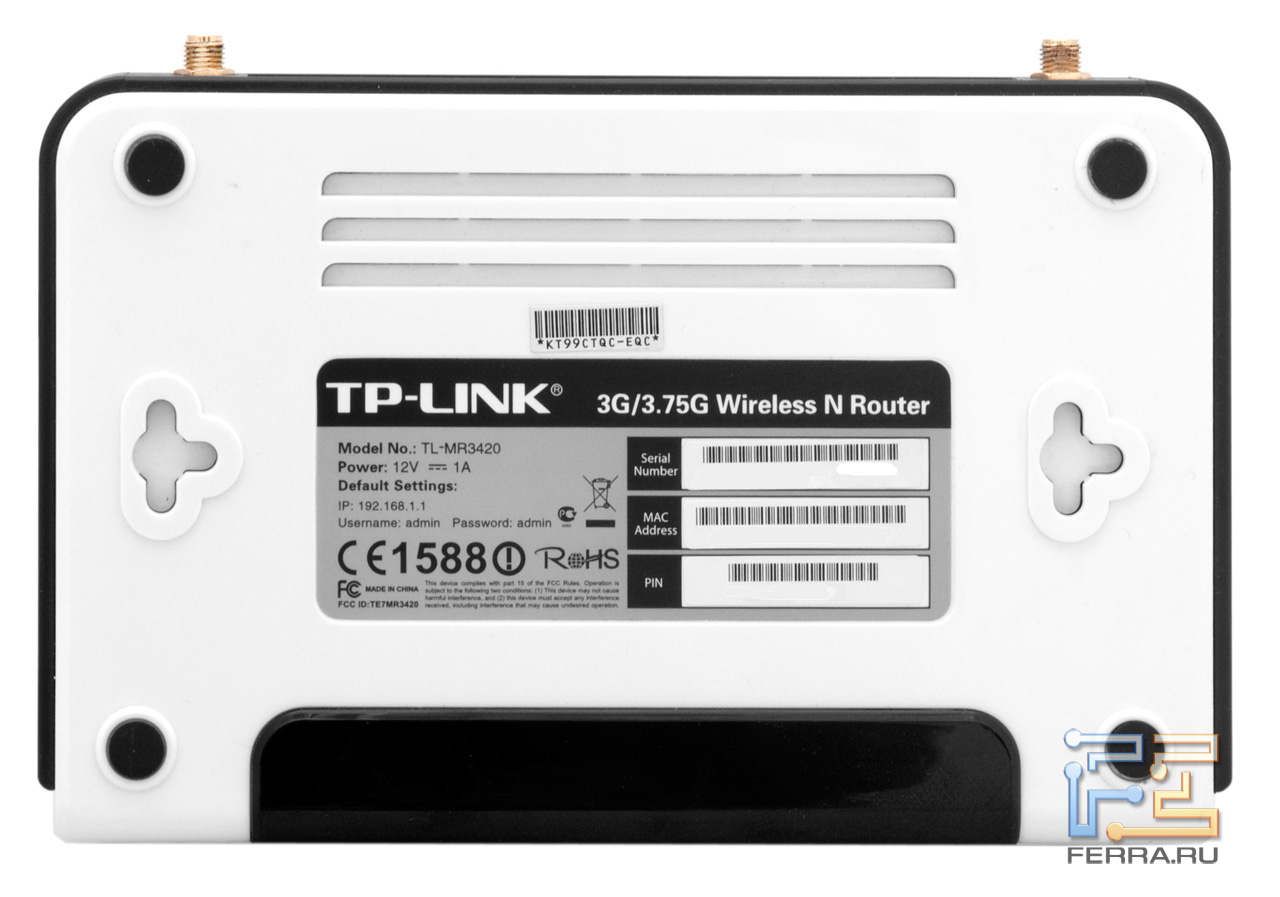

Некоторые производители кладут мягкие ножки в комплект, но у TP-LINK TL-MR3420 они уже приклеены
Некоторые производители кладут мягкие ножки в комплект, но у TP-LINK TL-MR3420 они уже приклеены

На днище корпуса роутера есть Т-образные пазы для крепления на стену, позволяющие повесить его портами снизу, сверху или сбоку, чтобы не перегибать уже проложенные по стене провода. Желательно, чтобы антенны при этом были направлены вертикально.

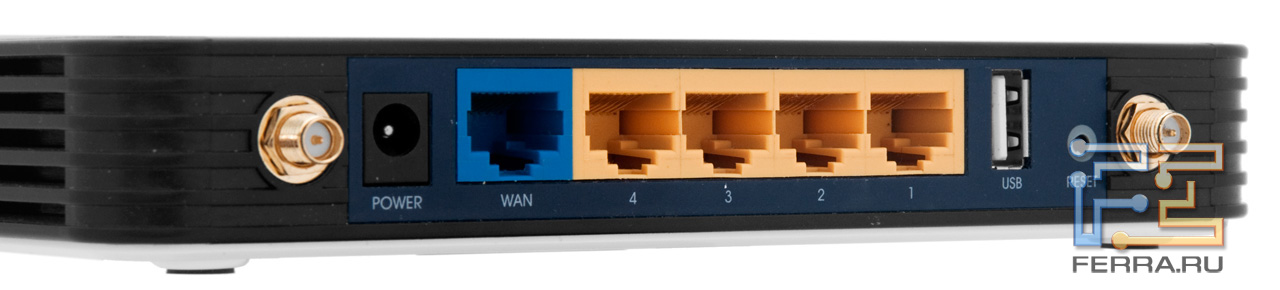

Порт WAN для подключения к домовой сети или ADSL-модему и порты LAN - разного цвета
Порт WAN для подключения к домовой сети или ADSL-модему и порты LAN — разного цвета

Словом, внешне все довольно стандартно и привычно, пользователю можно лишь запомнить, что негорящий (кроме как при перезагрузке) индикатор SYS означает неполадки в самом устройстве.

Комплект поставки

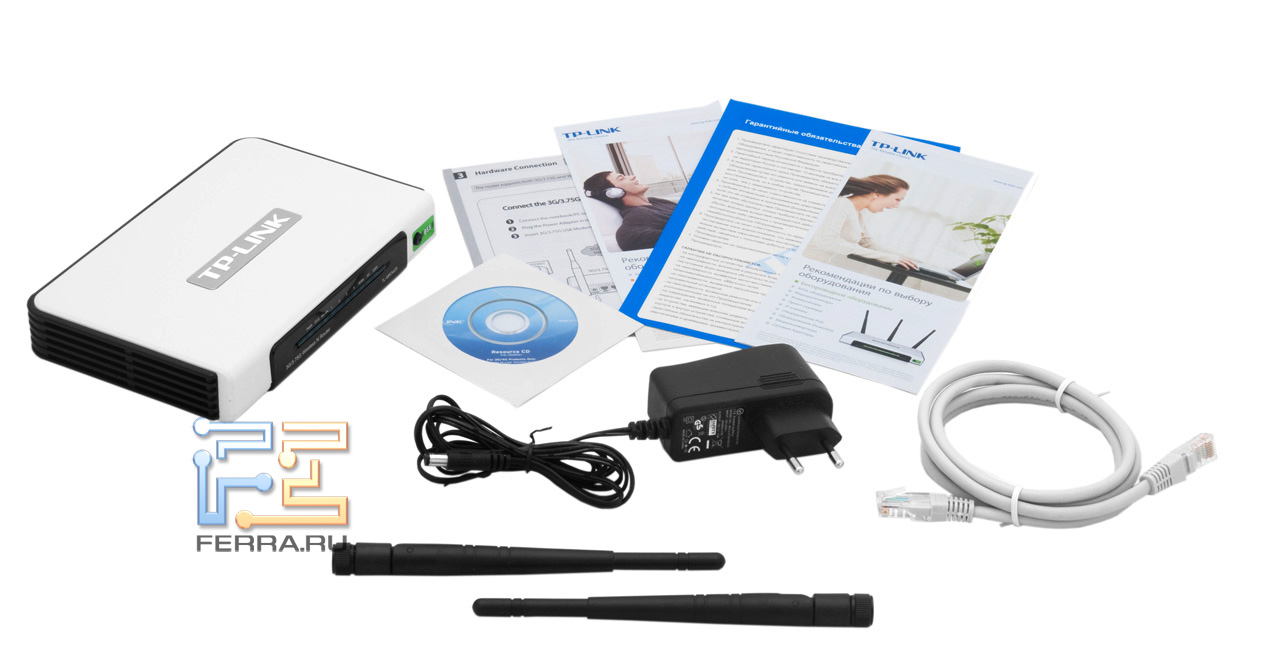

На компакт-диске находится полное руководство к MR3420 и к такому же, но одноантенному MR3220
На компакт-диске находится полное руководство к MR3420 и к такому же, но одноантенному MR3220

Комплект поставки TL-MR3420 также типичен — блок питания, Ethernet-кабель (серый, длиной около 1,2 м), краткая инструкция по первичному подключению и настройке с описанием индикаторов работы, мини-CD, а также пара рекламных проспектов по выбору оборудования TP-LINK.

Напряжение питания роутера — 12В. Если адаптер выйдет из строя после окончания гарантии, которая составляет 3 года, всегда можно будет подключить TL-MR3420 к 12В-проводу питания внутри компьютера. Это будет дешевле покупки нового блока питания, поскольку новый мощный (1А) адаптер постоянного тока вполне может стоить больше, чем б/у роутер, к тому же бюджетный.

Внутреннее устройство

Внутри TP-LINK TL-MR3420 находится "система на чипе" Atheros AR7241, включающая 400-мегагерцевый центральный процессор и интерфейсы, в т.ч. USB 2.0. Чип охлаждается небольшим радиатором.

В данной модели микросхемы не экранированы, но это не критично
В данной модели микросхемы не экранированы, но это не критично

Микросхема, отвечающая за работу Wi-Fi, AR9287, также разработана Atheros. AR9287 относится к 4-му поколению семейства XSPAN и оснащен двумя радиотрактами, имея при этом возможность переходить на один для энергосбережения.

Объем оперативной памяти (DDR-чип Zentel) составляет 32 Мбайт, флеш-памяти (Spansion) — 4 Мбайта. На плате рядом с катушкой слева есть площадка для пайки контактов последовательного интерфейса.

Настройка и работа

Веб-интерфейс роутера, схожий с веб-панелью TP-LINK WR1043ND, состоит из 3 фреймов — меню разделов слева, настройки по центру и описание настроек справа.

Удобно, что всегда есть подсказка ко всем терминам
Удобно, что всегда есть подсказка ко всем терминам

В разделе Wi-Fi присутствует регулировка сигнала (слабый, средний, сильный). Если скорости сети достаточно, то имеет смысл работать с небольшой мощностью, чтобы не мешать сетям в соседних квартирах.

DHCP позволяет резервировать динамически выдаваемые IP за конкретными устройствами по их MAC-адресам. Однако, эта функция находится не в меню DHCP, а в отдельном разделе IP & MAC Binding.

Функция динамического DNS поддерживает три сервиса — Comexe.cn, Dyndns.com и No-ip.com. Они дают возможность связывать с доменным именем (в домене соответствующего сервиса, к примеру, ferra.dyndns.org) текущий внешний IP роутера, который может меняться при интернет-подключении через ADSL-провайдера.

На странице статуса отображается уровень сотового сигнала
На странице статуса отображается уровень сотового сигнала

Роутер поддерживает "родительские" функции. Блокировка доступа может производиться по аппаратным адресам не только для запрета посещения сайтов, содержащих в названии заданные ключевые слова, но и для блокирования доступа локальных компьютеров в интернет по расписанию.

Функции безопасности включают защиту от атак типа DDoS, когда злоумышленники "бомбардируют" сетевой узел. Защита включается, если количество приходящих порт WAN пакетов в секунду превышает заданный порог.

Средства диагностики по IP-адресам и URL включают Traceroute с настройкой числа шагов и Ping с настройкой размера, числа пингов и таймаута.

Из дополнений можно отметить сбор статистики по переданным типам пакетов.

Также отдельная статистика по WLAN есть в разделе Wireless
Также отдельная статистика по WLAN есть в разделе Wireless

Веб-панель допускает одновременную работу с нескольких компьютеров, при этом доступ можно получить извне домашней сети. Загрузка устройства занимает около 45 с.

Для TP-LINK MR3420, аналогично множеству других роутеров на базе Atheros 72хх, можно использовать открытую прошивку OpenWRT. Она представляет собой мини-операционную систему Linux и дает пользователю полный доступ ко всем функциям устройства. Впрочем, у TP-MR3420 и так есть практически всё, что нужно. Можно разве что попробовать использовать USB-порт для подключения внешнего винчестера, или задействовать торрент-клиент OpenWRT.

Работа с сотовым модемом

Роутер автоматически прописывает все настройки соединения. По крайней мере, для операторов «большой тройки»
Роутер автоматически прописывает все настройки соединения. По крайней мере, для операторов «большой тройки»

Помимо собственно возможности использования сотового модема для общего доступа в интернет, интересна возможность TL-MR3420 автоматического переключения на резервный интерфейс при отсутствии связи на основном. При этом в качестве основного можно указать как кабель (режим WAN Preferred), так и сотовый модем (3G preferred).

Если карта защищена пин-кодом, его следует заранее отключить с телефона или компьютера при помощи прилагаемой к модему утилиты. В противном случае роутер заблокирует карточку, пытаясь несколько раз ввести PIN, после чего для разблокировки придется искать код PUK.

Лог работы с модемом весьма подробен
Лог работы с модемом весьма подробен

Если возникают какие-либо проблемы при подключении модема, можно попробовать найти обновление на сайте TP-LINK: http://www.TP-LINK.com/en/support/3g.aspx. Кстати, таблица со списком поддерживаемых модемов имеется на коробке сбоку.

Измерение скорости

Тестирование проводилось с беспроводным Wi-Fi адаптером ой RTL8188CE и сетевыми картами, основанными на RTL8168. Адаптеры располагались на расстоянии пары метром друг от друга, никаких искусственных препятствий для передачи сигнала не организовывалось.С помощью пакета Iperf (настройки по умолчанию) были получены следующие результаты:



1 поток

10 потоков

LAN — LAN

60 Мбит/с

94 Мбит/с

LAN –WLAN

27 Мбит/с

55 Мбит/с

WLAN — LAN

26 Мбит/с

70 Мбит/с

При обычном копировании файла из общей папки Windows скорость Wi-Fi составляла около 8 Мбайт/с (64 Мбит/с), а проводное соединение обеспечивало скорость порядка 11,5 Мбайт/с — очень близко к данным Iperf.

Отметим также, что на некоторых других Ethernet картах (к примеру, на адаптере на VIA VT6105 и на контроллере, встроенном в чипсет ULi M1573) скорость была ниже — около 70 Мбит/с.

При сравнительных испытаниях качества беспроводной связи на ноутбуке с карточкой PCMCIA роутер TP-LINK TL-MR3420 показал следующие результаты (мощность передачи — максимальная, в помещении ловились еще несколько сетей, расположенных по соседству).



TP-LINK TL-MR3420 с системой MIMO из 2 антенн по 3 dBi

Точка доступа с всенаправленной антенной 7 dBi

прямая видимость, около 10 м

-48...-52 дБ (60%)

-41...-45 дБ

три тонких стены под большим углом, около 10 м

-58...-60 дБ (40%)

-53...-57 дБ

толстая железобетонная стена под маленьким углом, около 10 м

-60...-65 дБ (40%)

-67...-69 дБ

толстая железобетонная стена, 2 тонких стены, под большим углом, около 10м (лоджия на другой стороне дома)

-63...-85 дБ (40..20%)

-89...-90 дБ

В целом, роутер обеспечивает хорошую связь в типовом жилом помещении, но в экстремальных условиях даже при неплохом номинальном коннекте реальная скорость копирования с сетевых дисков может сильно уменьшаться. Перемещения ноутбука по комнате также приводит к сильному падению скорости на небольшое время.

Заключение

За свои деньги (на момент написания обзора роутер можно купить менее чем за 1500 р) продукт от TP-LINK представляется очень выгодным приобретением. Жаль, что нет гигабитного Ethernet — всё же перед нами бюджетная модель. Также отметим отсутствие поддержки "йотовских" модемов WiMAX. Впрочем, это вряд ли будет критично для многих пользователей. Работа через модем здесь нужна в первую очередь в качестве резервного варианта при проблемах с основным подключением. Главным образом это касается домовых провайдеров, где устранение неисправности оборудования может занять не один день. Иметь же резерв, пусть и быстрый, но ценой в 500 рублей (самый дешевый йотовский тариф "Неделя" на 7 дней, причем вся сумма списывается сразу), что сравнимо с месячной платой за проводной интернет, необходимо лишь небольшой части пользователей. Впрочем, владелец, решившийся на установку упомянутой ранее OpenWRT, может попробовать настроить поддержку WiMAX через неё.

В тестировании участвовал TP-LINK TL-MR3420 аппаратной версии v1 и с прошивкой 3.12.8 Build 110418 Rel.43954n.
