Комплект TP-Link TL-PA251 Kit — два адаптера HomePlug AV cо встроенными электрическими розетками

Павел Арефьев,

TP-Link TP-PA251Kit — готовый набор из 2 сетевых адаптеров, которые смогут через электропроводку объединить два компьютера в сеть или же подключить их к Ethernet-свитчу. В наличии настройка приоритетов для разных типов трафика и улучшения в передаче IPTV-трафика. Но самое интересное — это встроенные «евророзетки», в которые можно включать другие электроустройства.

Оборудование для передачи данных через бытовую электропроводку (когда «сетевой» сигнал и переменный ток имеют разную частоту и не мешают друг другу) — не только нечастый предмет тестирования в лаборатории Ferra.ru, но и не слишком распространённая продукция в России вообще. Поэтому об этом стоит рассказать подробнее.

Технология передачи данных через электрическую проводку – как бытовую, так и линии электропередач – создана и используется довольно давно, и наиболее и известное её применение — системы управления «умным домом». Стандарт такой передачи носит название HomePlug. На момент написания статьи максимальная скорость передачи данных через HomePlug AV2может доходить до 500 Мбит/с.

В электропроводке передача сигнала осуществляется по нескольким потокам на частотах в несколько десятков МГц (для сравнения переменный ток имеет частоту в 50 Гц). На выходе может быть интерфейс Ethernet или, например, Wi-Fi, если устройство служит беспроводной точкой доступа. В целом, технология HomePlug устойчива к помехам, которые могут создать другие работающие электроприборы, хотя иногда некоторые из них могут вносить ощутимые помехи, особенно в моменты своего включения и выключения.

Зачем HomePlug нужен вообще, при наличии повсеместно распространённого проводного Ethernet и беспроводного Wi-Fi? Конечно же, для удобства подключения разнообразных девайсов к сети. Не надо прокладывать дополнительные провода или же приобретать внешние Wi-Fi модули. Достаточно обыкновенной электрической розетки, которая уже есть в том месте, где стоит компьютер или другое сетевое устройство (к примеру, игровая приставка, медиаплеер или телевизор).

Для удобства основные особенности разных типов локальных сетей можно свести в таблицу:



Проводная сеть Ethernet

Беспроводная сеть Wi-Fi

Проводная сеть HomePlug

Номинальная максимальная скорость

100 или 1000 Мбит/с

300 Мбит/с (802.11n)

80 Мбит/с для версии 1.0, 200 для AV, 500 для AV2

Реальная скорость

До 95/950 Мбит/с при работе только для двух компьютеров, подключённых через один свитч. Падение скорости при одновременной работе нескольких компьютеров зависит от свитча

Как правило, в условиях квартиры — от 1 до 100 Мбит/с. Скорость сильно зависит от конфигурации помещения, наличия помех, в т.ч. от других сетей Wi-Fi, и количества устройств в сети

от 10 до 30 Мбит/с

Дальность качественной связи

Скорость постоянна при длине кабеля не более 100 метров

Максимальная скорость — в пределах одного помещения. Преграды и стены, особенно железобетонные, каменные сильно снижают скорость

В пределах квартиры скорость может упасть на 10-15%, в зависимости от того, в какие розетки установлены адаптеры HomePlug

Сложность настройки

Для домашней сети низкая, обычно достаточно выбрать получение настроек от шлюза (ADSL-модема, роутера домового провайдера)

Средняя, с учетом настройки защиты сети

Не требует дополнительной настройки, пользователь работает с обычным Ethernet-соединением

Стоимость оборудования

Низкая, плюс Ethernet-адаптеры встроены во все современные ПК, материнские платы, ноутбуки, игровые приставки и во многие медаиплееры

Средняя, и к тому же адаптеры Wi-Fi стандарта 802.11g/n встроены во все современные ноутбуки и смартфоны

Высокая. Для стандарта HomePlug AV с поддержкой 200 Мбит/с — около 1500 руб. за адаптер, от 2500 руб. за комплект из 2-х адаптеров, от 2500 за 4-портовый Ethernet-свитч со встроенным адаптером

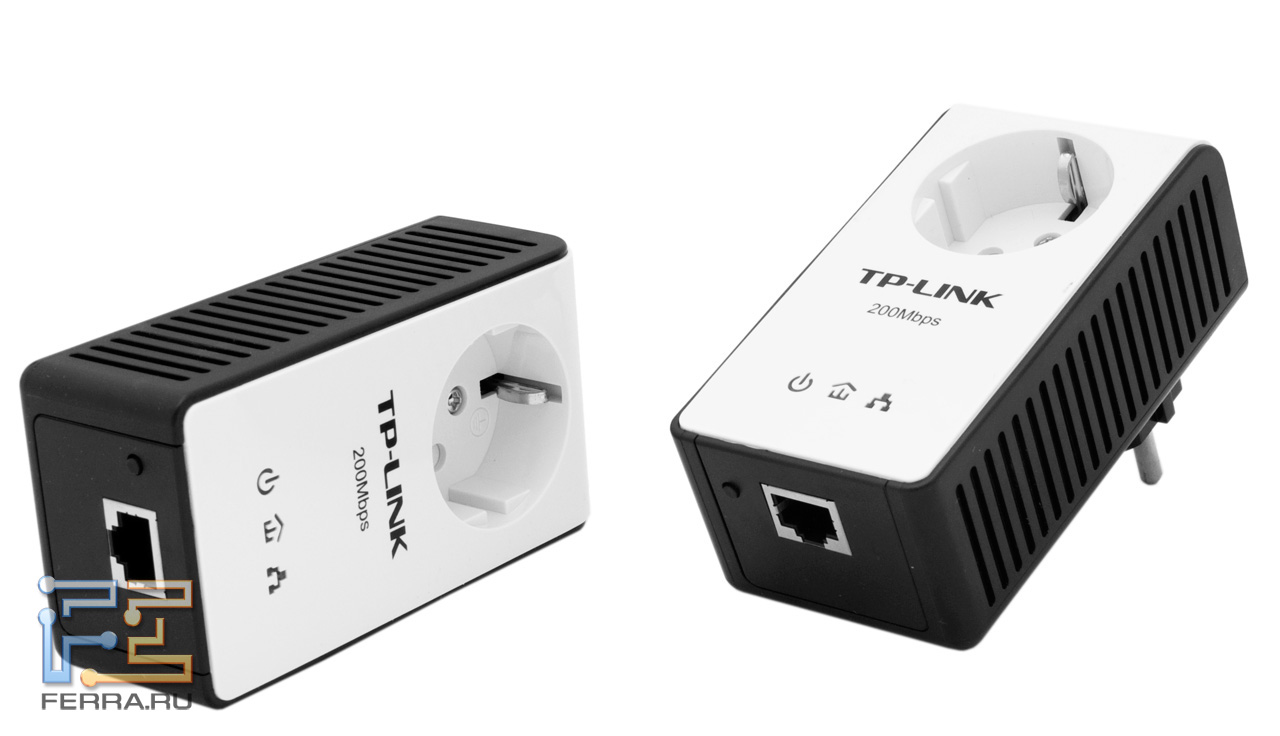

TP-Link TL-PA251 снабжены боковыми контактами для проводки с линией заземления, и розетки на них имеют защиту от детей
TP-Link TL-PA251 снабжены боковыми контактами для проводки с линией заземления, и розетки на них имеют защиту от детей

Сетевые адаптеры TP-Link TL-PA251, кроме порта Ethernet, оборудованы розеткой евротипа (Schuko), которая позволяет подключать к ним любую другую бытовую технику. Такая конструкция удобнее самого распространённого (на момент публикации этого обзора) типа безрозеточных адаптеров, которые, включаясь в розетку, занимают не только своё гнездо, но и, частично, соседнее. В результате в соседней розетке остаётся место только для какой-нибудь небольшой телефонной зарядки или евровилки.

Говоря об удобстве, стоит упомянуть и достаточно редкую альтернативу – устройства, которые подключаются к розетке при помощи провода и обычной вилки, например, WD LiveWire или Zyxel PLA400. Такие устройства не загораживают расположенную рядом розетку. Впрочем, вернёмся к нашим адаптерам.

Основные характеристики TP-Link TL-PA251:

  • Напряжение электрической сети 100-240 В
  • Поддержка стандарта HomePlug версии AV (до 200 Мбит/с)
  • Поддержка Ethernet 10/100 Мбит
  • Потребляемая мощность: до 3 Вт
  • Размеры: 110 x 58 x 43 мм
  • Вес: 200 г

Внешний вид

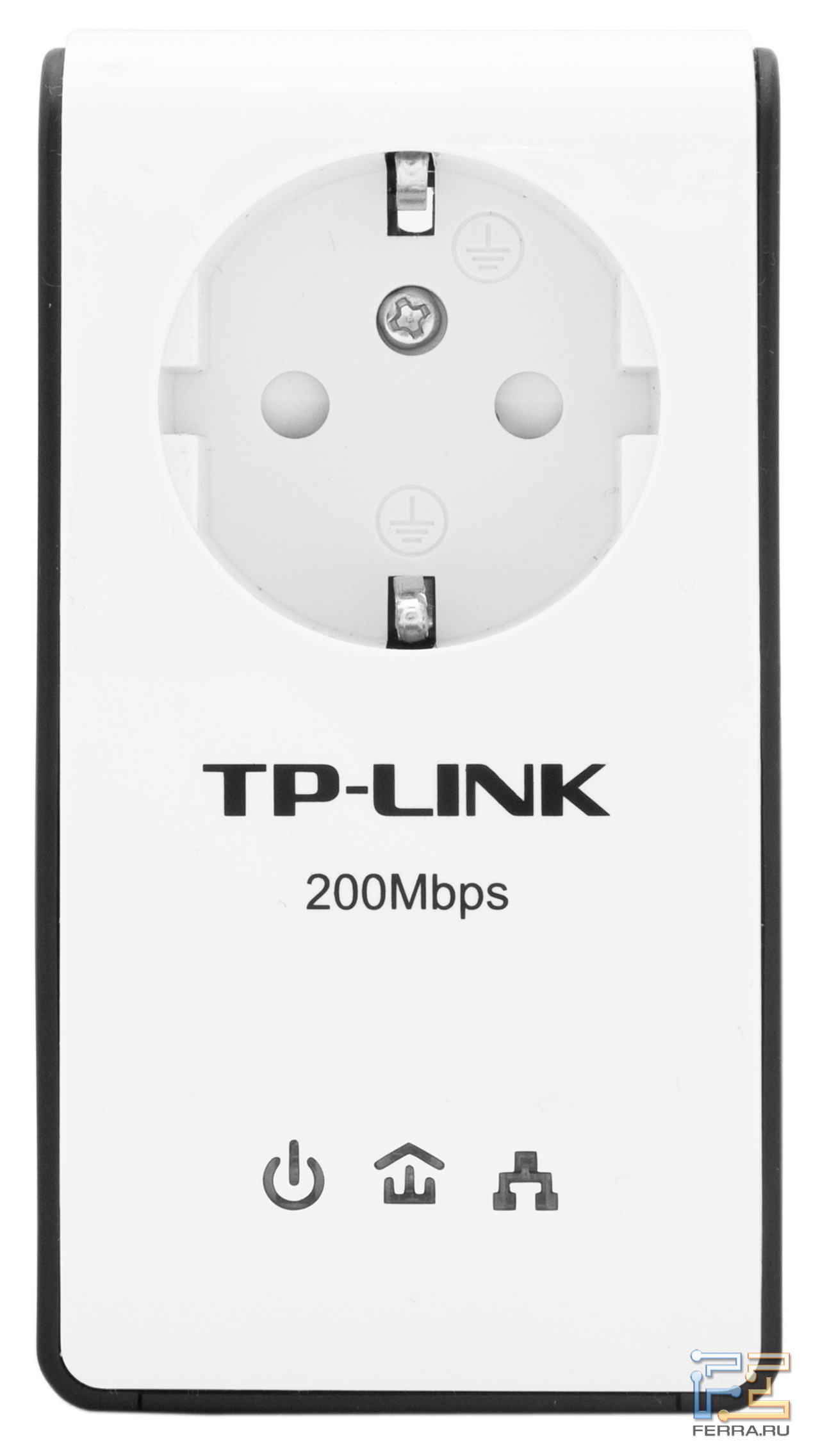

Кружок — индикатор питания, домик — соединения с другими HomePlug-устройствами, три квадратика — активность Ethernet-соединения
Кружок — индикатор питания, домик — соединения с другими HomePlug-устройствами, три квадратика — активность Ethernet-соединения

Несмотря на встроенную розетку, устройство получилось не очень тяжелым. Также оно ненамного большим, чем адаптеры без розетки (для сравнения — у TL-PA210 от того же TP-Link размеры составляют 93 х 56 х 30 мм, то есть новика длиннее на 1,7 и выше на 1,3 см, но имеет почти такую же ширину). И, если не втыкать в него какой-нибудь мощный блок питания или зарядку с тяжелым трансформатором, конструкция не будет разбалтывать настенную розетку и выпадать.

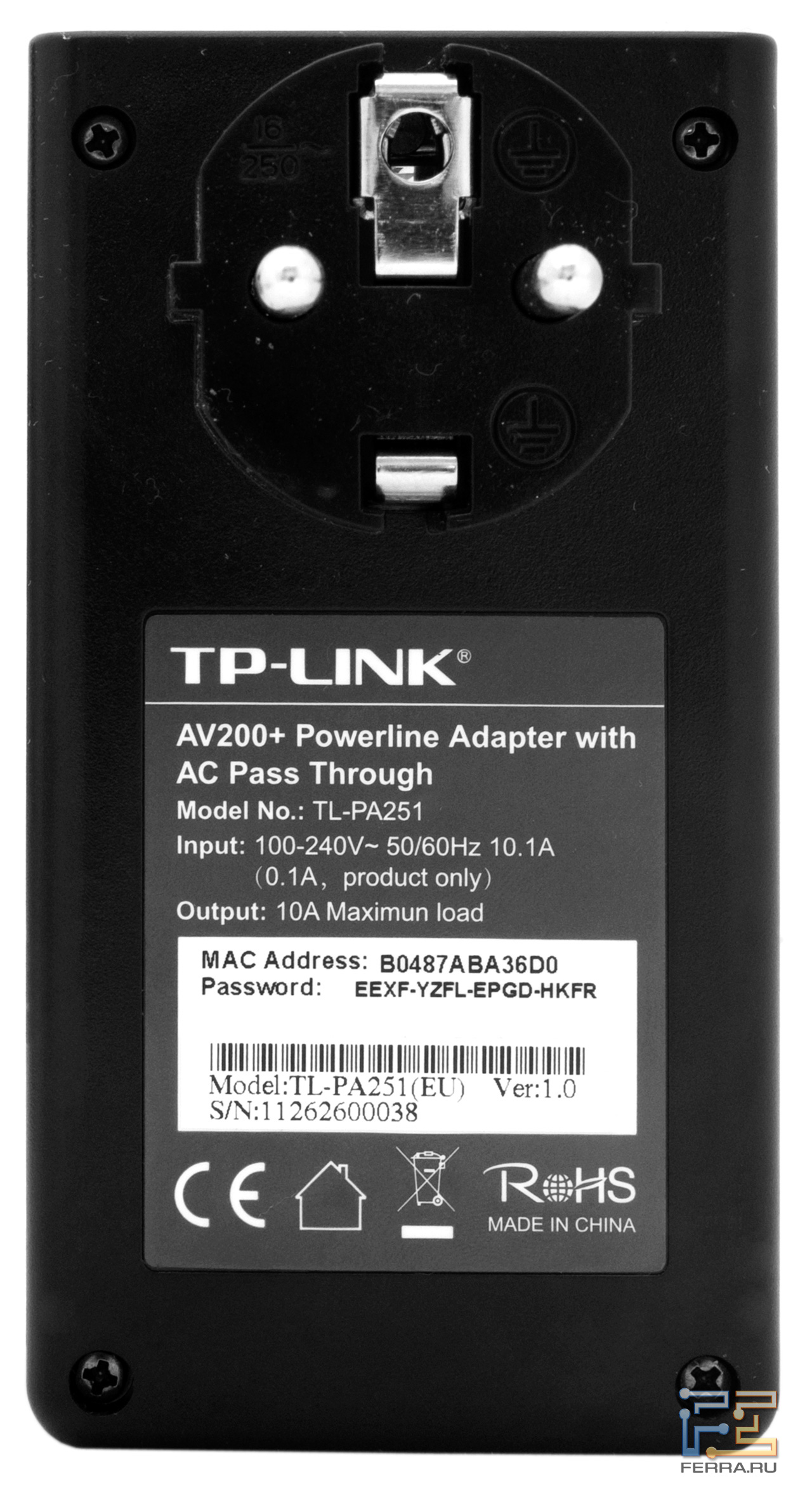

Снизу, как обычно — аппаратный МАС-адрес и пароль для утилиты настройки
Снизу, как обычно — аппаратный МАС-адрес и пароль для утилиты настройки

Комплектация

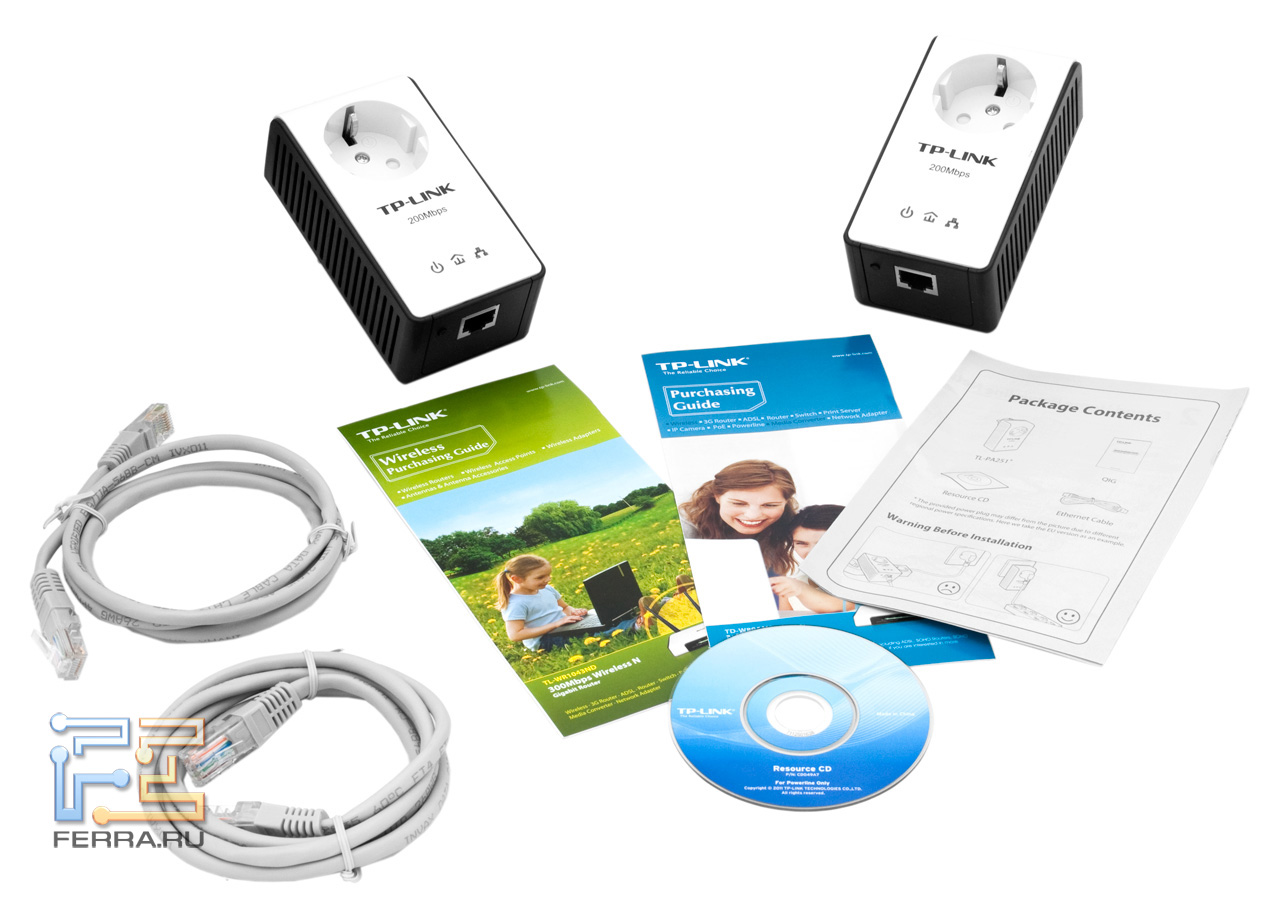

Покупатель TP-Link TL-PA251 KIT также получит мини-CD с английским руководством пользователя, инструкцией по быстрой установке (также на английском языке) и два кабеля Ethernet длиной 1,2 м.

В нагрузку к сетевым адаптерам — проспекты о продукции TP-Link
В нагрузку к сетевым адаптерам — проспекты о продукции TP-Link

Внутреннее устройство

Адаптеры построены на базе чипсета Atheros AR6400 + AR1400. AR1400 фильтрует и преобразует аналоговый сигнал от электросети, а чип AR6400 c 300-мегагерцевым процессорным ядром отвечает за модуляцию сигнала и связь с Ethernet-интерфейсом, которым в данной модели также служит ещё один чип от Atheros — AR8032. Применение контроллера на 10/100 Мбит/с говорит о том, что никаких 200 Мбит/с по электропроводке ожидать не стоит, но, мы, конечно же, на это и не рассчитываем.

Одной из особенностей AR6400 является улучшенная работа с IP-телевидением, ведь изначально HomePlug AV разрабатывался с прицелом на применение во всевозможных цифровых приставках или ресиверах. AR6400 также занимается и шифрованием данных по протоколу AES со 128-битным ключом.

Такой же набор микросхем Atheros (под названиями INT6400 и INT1400) использован и в побывавших в нашей тестовой лаборатории в начале года адаптерах WD LiveWire со встроенными 4-портовыми хабами.

Настройка и работа

Одно из главных преимуществ HomePlug-устройств заключается в том, что им не нужна ни настройка, ни драйверы. Достаточно вставить адаптеры в розетки, подключить Ethernet-кабели к компьютерам и свитчу и нажать на каждом адаптере кнопку Pair, чтобы они обнаружили друг друга (при следующий переключениях в другие розетки «спаривание» уже не нужно). Пользователь получает обычное Ethernet-подключение и работает с ним привычным образом.

TL-PA251 Powerline Utility почта идентична программе у WD Livewire
TL-PA251 Powerline Utility почта идентична программе у WD Livewire

Утилита настройки служит лишь для обновления прошивки и управления приоритетом трафика, позволяя, к примеру, предоставлять большие ресурсы, для IP-телефонии. Однако этот раздел выглядит наполовину недоделанным. Приоритет, с которым пакеты обрабатываются адаптером (CAP0-CAP3), можно настроить для Ethernet-кадров с тегами виртуальных сетей VLAN (1-8), но связи их с каким-либо сервисом или типом данных, нет.

Для сравнения — рабочая утилита Atheros для чипсетов HomePlug
Для сравнения — рабочая утилита Atheros для чипсетов HomePlug

При этом интересно отметить, что у HomePlug-адаптеров других марок утилиты настройки выглядят практически одинаково, поскольку они сделаны на основе программы, предоставленной самой Atheros. И у некоторых из таких утилит них в разделе QoS есть более понятная настройка приоритета для пакетов, передающих обычные данные, потоковое видео или звук. Впрочем, всё это, скорее всего, домашнему пользователю не понадобится.

Во вкладке QoS правая половина фактически бесполезна
Во вкладке QoS правая половина фактически бесполезна

Для экономии энергии адаптер переходит в режим ожидания через 5 минут отсутствия активности подключенного к сетевому порту устройства.

Тестирование

Как и для WD LiveWire, для TL-PA251 не является проблемой работа через розетки в разных фазовых группах проводки. Как правило, в квартирах их три: освещение и розетки для обычных и мощных

потребителей вроде холодильника и стиральной машины. Совсем не желательно подключение через множество удлинителей, особенно если в них подключены и другие устройства – это может снизить скорость до двух раз. И лучше не подключать удлинитель с электроприборами во вторую розетку рядом с адаптером. В TP-Link, наоборот, удлинитель рекомендуется подключать через розетку на адаптере. Но здесь помехой может стать слишком короткий Ethernet-кабель из комплекта, который не дотянется до компьютера. Также стоит добавить, что производитель не рекомендует использовать с адаптером приборы, потребляемый ток у которых может превысить 10А.

Рекомендуемая схема подключения при использовании удлинителей. При подключении устройств через адаптер скорость не падает.
Рекомендуемая схема подключения при использовании удлинителей. При подключении устройств через адаптер скорость не падает.

Важное замечание — производитель не рекомендует использовать с адаптером приборы, потребляемый ток у которых может превысить 10А

Вернёмся к тестам. Тестирование проводилось программой Jperf с настройками параметров TPC/IP по умолчанию. В проводке квартиры, где проводились испытания, были как старые алюминиевые провода, так и новые медные, поэтому можно считать, что комплект TL-PA251 тестировался в тяжёлых условиях. Компьютеры были подключены через 100-мегабитный свитч. В тестировании участвовал набор TP-Link TL-PA251 KIT с устройствами аппаратной версии 1.0 и прошивкой версии 4.1.4



адаптеры подключены напрямую в розетки

один из адаптеров подключен через 2 удлинителя, в которые включено несколько электроприборов

одна комната

22,5 Мбит/с

22,5 Мбит/с

разные комнаты

17,5-22,5 Мбит/с

10-17,5 Мбит/с

подключение в розетки, относящиеся к разным группам потребителей

17,5 Мбит/с

10-12 Мбит/с

Итак, самое большое снижение скорости наблюдается при подключении адаптеров на большом удалении друг от друга и через несколько удлинителей. 10 Мбит в таком случае может быть недостаточно даже для того, чтобы нормально смотреть Full HD фильмы с высоким битрейтом. Но для TP-PA251 такая схема подключения и не нужна. Даже если розетка одна, а устройств несколько, удлинитель с ними можно воткнуть в сам адаптер.

Расстояние между адаптерами уменьшает скорость, но в пределах одной квартиры это не важно.

Конкуренты

Помимо TP-Link с его TL-PA251, из более-менее представленных у нас в продаже HomePlug-адаптеров со встроенными розетками можно упомянуть пару моделей —

NETGEAR XAV5501 и TRENDnet TPL-402E. Интересно отметить, что обе они поддерживают HomePlug версии AV2 с номинальной максимальной скоростью в 500 Мбит/с и построены на чипсете Atheros серии 7400.

NETGEAR XAV5501
NETGEAR XAV5501

Вызов вертелки:NETGEAR XAV550155085inline

Особенность NETGEAR XAV5501 — индикатор, цветом показывающий скорость коннекта (но не реальной передачи данных). Цена — около 3500 или 6000 рублей за набор XAVB5001 из двух штук.

TRENDnet TPL-402E
TRENDnet TPL-402E

Вызов вертелки:TRENDnet TPL-402E55085inline

TRENDNet TPL-402E, стоящий около 2900 рублей, отличается гигабитным сетевым портом, хотя, как уже говорилось, такая скорость для электропроводки не требуется. Эта модель также продается в виде комплекта E2K из двух адаптеров, по цене около 5200 руб.

Заключение

Сзади на коробке есть информация и о других устройствах Powerline-семейства TP-Link, в том числе о беспроводном TL-WPA281
Сзади на коробке есть информация и о других устройствах Powerline-семейства TP-Link, в том числе о беспроводном TL-WPA281

Адаптеры TP-Link TL-PA251 (или набор TL-PA251 KIT их двух устройств) для передачи данных через электропроводку обеспечивают реальную скорость порядка 22,5 Мбит/с ( 2,8 Мбайт/с) в пределах квартиры. Их главное преимущество — встроенные розетки, благодаря чему число свободных розеток в комнате не уменьшается. При этом электроприборы, включенные через встроенные в адаптеры розетки, не ухудшают скорость передачи данных.

TP-Link TL-PA251 работают на уровне аналогов с таким же чипсетом, очень удобны встроенной розеткой, а вот прилагаемые к ним Ethernet-кабели могли бы быть и подлиннее. Комплектного кабеля длиной 1,2 метра хватает ровно на то, чтобы соединить компьютер с розеткой точно под столом. Если же розетка находится чуть дальше от компьютера, придётся искать другой кабель.

Но как бы ни было очевидно удобство добавление розетки в HomePlug-адаптер, таких устройств, особенно на нашем рынке, к сожалению, почти нет. Что же мешало производителям изначально выпускать HomePlug-адаптеры со встроенными розетками, пусть и по более высокой цене ? Может быть, желание оставить еще один задел по улучшению своего товара, в дополнение к выпуску очередных новых моделей с поддержкой более скоростных версий HomePlug?

Тогда TP-Link не стоит расслабляться! Чипсеты для стандарта HomePlug AV2 с номинальной скоростью в 500 Мбит/с уже существуют (у Atheros это AR7400 + AR1500). И адаптеры продаются, пусть и стоят они пока в два раза дороже. К примеру, уже упомянутые NETGEAR XAV5501 и TRENDnet TPL-402E с розетками, а также DHP-500AV от D-Link. Правда, последний в магазинах ещё не замечен.

Кстати, в октябре 2011 Audi, BMW, Daimler, Ford, General Motors, Porsche и Volkswagen договорились об использовании упрощенного и низкоскоростного варианта HomePlug Green PHY (HomePlug GP) в качестве протокола обмена данными между зарядными станциями и электромобилями.
