35-ки от Gigabyte с поддержкой DDR2: GA-P35C-DS3R и GA-P35-S3G

Ассортимент системных плат, выпускаемых компанией Gigabyte, достаточно велик, и сравниться с таким обилием решений, представленных на рынке, может только ASUS. Поэтому и не удивительно, что продукция Gigabyte достаточно часто попадает в поле зрения как обычных пользователей, так и энтузиастов. Сегодня мы рассмотрим две платы на базе Intel P35, имеющие свои уникальные особенности.

Ассортимент системных плат, выпускаемых компанией Gigabyte, достаточно велик, и на этом поприще единственным конкурентом является только ASUS. На сайте Gigabyte можно насчитать более трёх десятков плат на базе чипсетов Intel 3 Series, тогда как у других производителей их в 6-7 раз меньше. Особняком стоит лишь MSI, занимающая среднюю позицию. Благодаря такому обилию моделей шанс попасть в системный блок пользователя весьма велик, тем более что платы Gigabyte имеют неплохие возможности по разгону и тонкой настройке системы, а значит, становятся выбором не только обычных пользователей, но и энтузиастов.

В свете тотального перехода на интеловские чипсеты новой серии и пока ещё медленной, но уверенной экспансии памяти стандарта DDR3 вопрос о менее болезненном апгрейде в будущем волнует многих. Кого-то интересует перспектива перейти на новый тип памяти без смены платы, кому-то необходима возможность установки достаточного количества оборудования под шину PCI. Как раз для таких случаев и предназначены рассматриваемые сегодня материнские платы компании Gigabyte: GA-P35C-DS3R и GA-P35-S3G.

Gigabyte GA-P35C-DS3R

Gigabyte GA-P35-S3G

Характеристики плат

Gigabyte GA-P35C-DS3R

Плата Gigabyte GA-P35C-DS3R попала на тестирование в OEM-комплектации, но розничный покупатель обнаружит в коробке следующее:

• Документация:
  • User`s Manual
  • Hardware Installation Guidebook
  • Boxed Intel Processor Installation Instructions
• Шлейфы и переходники:
  • 4 кабеля SATA
  • 1 кабель eSATA
  • 1 SATA Power (внешний)
  • Шлейф IDE
  • Шлейф Floppy
  • 1 брекет eSATA
• Дополнительно:
  • I/O Shield
• Диски:
  • Диск с драйверами

Вполне неплохой комплект, как для плат такой ценовой категории на базе интеловского чипсета. Нехватку четырех SATA-кабелей вряд ли кто ощутит, тем более что в комплекте имеется брекет для подключения двух внешних накопителей eSATA, что позволит собрать хорошую рабочую систему.

Осматриваем плату

Системная плата GA-P35C-DS3R рассчитана на установку процессоров семейства Intel Core 2, Pentium Dual-Core/D/4, а также Celeron и «экстремальных» версий с разъёмом LGA775, поддерживающих шину FSB от 800 МГц, но процессоры Pentium 4 EE на базе 0,13-мк ядра Northwood платой не поддерживаются. Благодаря возможностям чипсета Intel P35 в качестве памяти можно использовать либо модули DDR2-667/800/1066, либо DDR3-800/1066/1333, при этом максимальное количество модулей для первого типа составляет четыре, для второго – всего два. Такая особенность платы позволит в случае необходимости без каких-либо серьёзных материальных затрат произвести апгрейд подсистемы памяти, ведь быстродействие с DDR3-1333 будет куда больше, чем с обычной DDR2-1006, даже несмотря на более высокие задержки. Также производитель заявляет о поддержке платой DDR2-1200, но в режиме оверклокинга.

Синий текстолит, ставший визитной карточкой Gigabyte, нашел отражение и в этой модели. Плата выполнена в полноценном форм-факторе ATX, но имеет чересчур плотную компоновку, вызвавшую в одном месте сплошное пустующее пятно, приютившее надписи особенностей GA-P35C-DS3R. Но если присмотреться к дизайну PCB, то он полностью повторяет таковой в Gigabyte GA-P35-DS3, за исключением расположения элементов в районе DIMM-слотов, а значит, имеет все достоинства и недостатки рассмотренной ранее модели материнской платы.

Оригинальный файл

Gigabyte GA-P35C-DS3R

В частности, при более или менее нормальной компоновке не совсем удачное расположение разъёма IDE (в самом низу платы) может вызвать трудности с подключением приводов в некоторых корпусах. Также вряд ли понравится любителям разгона размещение контактов, отвечающих за очистку CMOS в центре платы, которые к тому же станут недоступными после установки видеокарты с двухэтажной системой охлаждения.

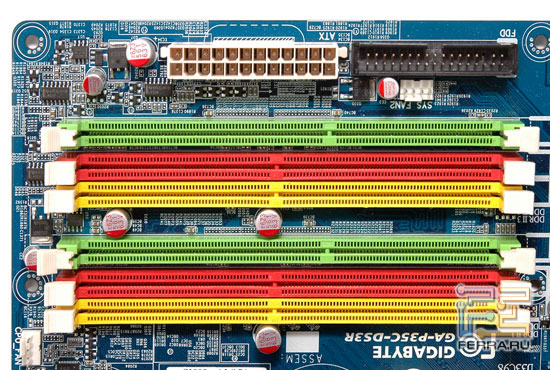

Слоты DIMM, разъёмы питания и FDD

Все разъёмы и коннекторы для подключения питания и периферии расположены по краям платы, кроме SATA, которые из-за увеличенной ширины GA-P35C-DS3R сместились немного вглубь. Кстати, разъёмы SATA разделены по парам, и три из них, оранжевого цвета, относятся к южному мосту ICH9R, а одна пара, фиолетового цвета – к внешнему контроллеру, производства самой компании Gigabyte SATA 2, поддерживающего создание RAID-массивов уровня 0, 1 или JBOD. Микросхема ICH9R имеет более продвинутые возможности по сравнению с дополнительным чипом и позволяет формировать из дисков SATA II массивы уровней 0, 1, 5, 10.

FrontPanel имеет подписи и цветовую кодировку, что позволит собрать систему без инструкции, а размещение USB-коннекторов по нижнему краю платы обеспечит аккуратное расположение кабелей внутри корпуса.

Дополнительный контроллер и разъёмы SATA, IDE и FrontPanel

Для расширения функциональности системы на плате предусмотрен один PCI-E x16 и по три разъёма PCI и PCI-E x1 – этого вполне достаточно для машины среднего уровня. Удачное расположение разъёма PCI-E x16 сводит к минимуму проблемы при установке длинноразмерных видеокарт.

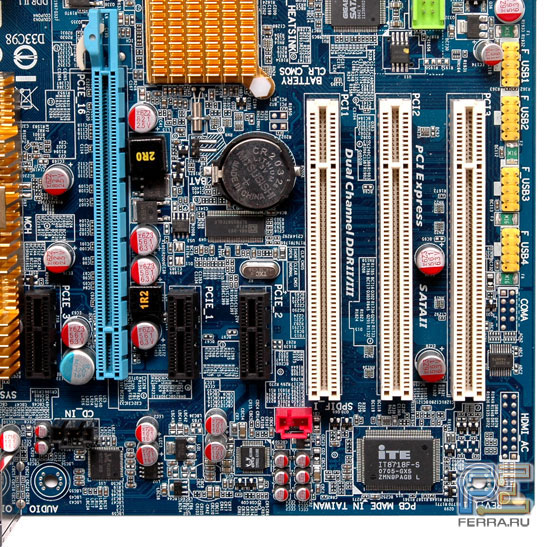

Слоты расширения

Кроме стандартных портов PS/2, COM и LPT на задней панели нашлось место также двум S/PDIF (оптический и коаксиальный выходы), четырем USB, RJ45 и шести аудиоразъёмам.

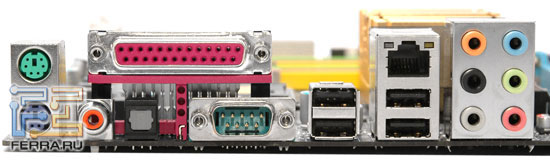

Задняя панель Gigabyte GA-P35C-DS3R

Интегрированное звуковое решение представляет собой 8-канальный HDA кодек Realtek ALC889A, а в качестве адаптера, поддерживающего гигабитную сеть, производитель установил контроллер Realtek 8111B, расположенный на шине PCI Express.

Подсистема питания GA-P35C-DS3R построена по 6-фазной схеме с использованием качественных MOSFET и твердотельных конденсаторов, которые также применяются во всех цепях питания платы, что обеспечит процессор стабильным питанием и продлит срок службы платы. Благодаря дросселям в броневых сердечниках можно будет избежать высокочастотного писка, который проявляется при нагрузке системы или после разгона. Единственным минусом является установленный 4-контактный разъём ATX12V – все же для разгона четырехъядерных процессоров желательно иметь плату с 8-контактным разъёмом дополнительного питания.

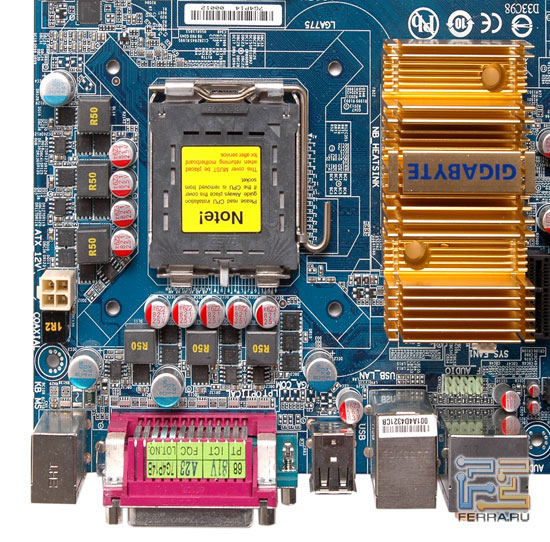

Подсистема питания и охлаждение чипсета

За охлаждение чипсета отвечают два алюминиевых радиатора желтого цвета: южный мост довольствуется радиатором игольчатого типа и небольшого размера, северный мост – уже более массивной конструкцией, но нисколько не мешающей установке на процессор «суперкулеров», использующих в своем активе тепловые трубки. Количество подключаемых вентиляторов к плате ограничено четырьмя, два из которых, включая процессорный, 4-контактные.
