Бытовые фильтры-удлинители. Тест 14 моделей

Тестирование 14 моделей бытовых фильтров-удлинителей.

Выражаем благодарность за предоставленные на тестирование фильтры-удлинители компании “Конструктив” (фильтры SVEN и S&L), “Ронгбук” (фильтры Energy) и компании LuchTrade (фильтры Defender).

Ещё в недавнем прошлом персональный компьютер мог выглядеть как куча плат и отдельных блоков, разложенных на столе и соединённых во что-то единое массой шлейфов. Как это ни странно, но такие системы работали, и при всём этом были большой роскошью. За пару-тройку лет всё изменилось до неузнаваемости: корпуса стали удобными и вместительными, а дизайн стал фактором чрезвычайной важности. Однако, одна проблема всё же осталась – это проблема излишних проводов. Представьте, что на одном столе должны мирно существовать кабели всех периферийных устройств (мыши, клавиатуры, принтеры, сканеры, джойстики и т.д.), кабели для мультимедиа девайсов (колонки, наушники) плюс провода для питания, межблочные соединители, и тому подобное… Как ни крути, путаницы и хаоса избежать практически невозможно. Решить проблему помогают беспроводные технологии и всевозможные ухищрения, одним из которых можно назвать применение разветвляющих удлинителей. Очень удобно – собрать все сетевые шнуры отдельно и подключить к одному удлинителю. В розетку при этом подключается один провод – это и пространство экономит, да и самих розеток в стенах катастрофически не хватает, особенно в офисных условиях, где концентрация техники колоссальна. Поводом для написания этой статьи послужило широкое распространение на наших рынках продукции, называемой фильтрами-удлинителями. С удлинителями всё понятно, благо с этой задачей справляются все производители, т.к. сделать разветвитель с длинным проводом – задача довольно простая. А вот с фильтрованием наблюдаются явные проблемы. Дело даже не в том, что сделать качественный фильтр сложно, вся проблема заключена в попытке максимально удешевить изделие. Поэтому многие фильтры-удлинители в реальности оказываются всего лишь удлинителями. И в данной статье мы попытаемся разобраться, who is who. Для начала проясним суть вопроса фильтрования, и для этого определим все помехи, с которыми должен справляться фильтр. Сразу оговоримся, что неприятные моменты типа пропадания энергии вообще, сильное понижение действующего напряжения и т.д. для фильтров не подвластны, так как здесь уже необходимо использовать ИБП. А непосредственно фильтр в первую очередь должен надёжно защищать от импульсных помех.  Дело в том, что в сетях электропитания периодически возникают кратковременные всплески напряжения амплитудой в десятки киловольт. Природа их может быть естественной, например, удары молнии, или техногенной, к примеру, неполадки на подстанциях. Однако нам не важно откуда берутся эти импульсы, важно то, что для аппаратуры они губительны. Длительность их очень мала – микросекунды  и менее, поэтому для обычной бытовой техники они не опасны вовсе. Но для высокотехнологичных устройств (в том числе и для ПК)  они не желательны, поскольку такой всплеск может неблагоприятно подействовать на источник питания, а стабильность выходного напряжения – важнейший фактор.  Решение проблемы достаточно простое; в фильтрах устанавливают элементы, называемые варисторами. При номинальном напряжении они имеют высокое омическое сопротивление, поэтому никоим образом не влияют на цепь, в которую включены. Однако, если напряжение повышается, то сопротивление резко падает, ток через прибор увеличивается, следовательно, увеличивается и мощность, рассеиваемая на нём. В идеале, вся мощность помехи должна быть рассеяна на варисторах. Отсюда сразу вытекает несколько выводов. Во-первых, помехи различны по мощности, значит и варисторы должны быть подобраны, исходя из разумных соображений. Естественно, при желании сильно сэкономить производитель устанавливает “всё по минимуму”, поэтому не исключён вариант выхода из строя и защитного элемента, и защищаемого прибора. Во-вторых, варисторы должны быть включены между  фазой и нулем, фазой и заземлением, нулем и заземлением. Такой вариант более надежен и приемлем, нежели использование одного-двух элементов. Прекрасно, если производитель использует больше трёх варисторов. У многих может возникнуть здравая мысль, что при пробое варистор может стать закороткой для  сети, но этого не произойдет, т.к. если элемент и сгорает (от чрезмерной мощности  всплеска, например), то контакта между проводами всё равно не будет. Как правило, происходит разрыв варистора на несколько частей. Также фильтр обязан оградить от высокочастотных помех.  Они наводятся в сеть различными образами, например, источником помехи может стать импульсный блок питания, т.к. задающий генератор работает на частоте порядка 15кГц, или простой электродвигатель. Избавиться от них достаточно просто –для этого применяются простейшие LC-фильтры. Однако, из-за тотальной экономии они встречаются довольно редко, особенно если цена устройства невелика. В данной статье мы попытаемся максимально полно рассмотреть большое количество фильтров-удлинителей, представленных на нашем рынке, изучить их внутренне строение, и сделать соответствующие выводы. Для начала предлагаем заглянуть в сводную таблицу, чтобы оценить характеристики заявленные производителями. Все значения взяты из паспортных данных, краткие пояснения приведены чуть ниже.

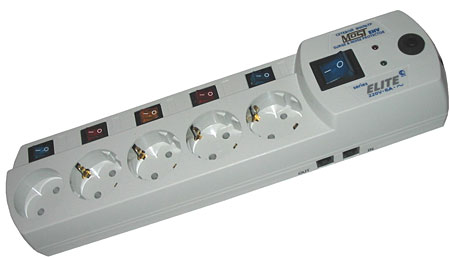

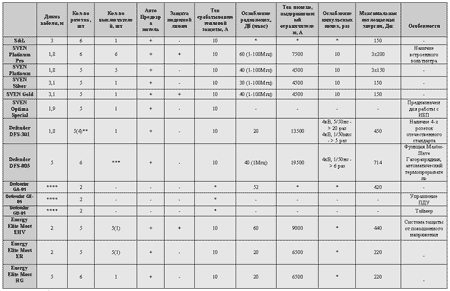

Energy Elite Most EHV

Фильтры под данной торговой маркой появились на нашем рыке относительно недавно, но сразу завоевали доверие большого количества пользователей. Дело в том, что это отечественные изделия, производимые ООО «СЗП ЭНЕРГИЯ». На сайте компании можно ознакомиться не только с модельным рядом продукции и её описанием, но и посмотреть всевозможные сертификаты, подтверждающие качество выпускаемых устройств. Производитель заявляет о себе следующее: “ООО «СЗП ЭНЕРГИЯ» появилось на рынке в 1999 году как коллектив единомышленников, нацеленный на долгосрочную перспективу. Основное направление деятельности - производство устройств защиты электронной техники по электропитанию. Созданный модельный ряд сетевых фильтров MOST позволил предложить изделия, отвечающие потребностям потребителей по качеству и надежности, по удобству и возможностям использования, а также, что немаловажно, по более выгодным ценам. Сегодня мы располагаем таким опытом, оборудованием, специалистами и профессионализмом, которые позволяют нам с уверенностью смотреть в будущее”. Что ж, посмотрим, насколько всё это является правдой. Начнём с одной из самых продвинутых моделей – MOST EHV. Внешний вид устройства очень приличный. Сетевой кабель в тестовом варианте имел длину 2 м, есть модификации с пятиметровым шнуром. Вилка обычная двухполюсная с двойным заземляющим контактом.

Производителем применена очень оригинальная система включения. В распоряжении пользователя  есть один основной включатель питания. При его включении начинает работать защита, и если всё нормально, загорается зеленый светодиод. А непосредственно для подачи напряжения на розетки применяется пять отдельных включателей. Соответственно, и розеток в наличии есть пять штук, к слову, одна из них не имеет заземляющего контакта. Сделано это для возможности включения в фильтр вилки старого образца. Для защиты по току есть автоматический предохранитель. Сбоку расположены разъёмы для протекции телефонной линии. Но есть у этой модели одно очень выгодное отличие от своих собратьев – кроме защиты от импульсных и радиопомех, MOST EHV защищает от повышенного напряжения в сети. Порог срабатывания – 250 В. К слову, такая функция редка, но просто необходима для людей, проживающих в промышленных районах. Но не будем заострять внимание на внешности, и приступим к изучению внутреннего строения. И тут нас ждал приятный сюрприз. Вся электроника смонтирована на трёх небольших платках. На одной из них распаяны разъёмы для защиты телефонной линии, на другой находится фильтр импульсных и радиопомех, и, наконец, на третьей установлена схема защиты от повышенного напряжения. В фильтре мы увидели мощные варисторы и дроссель, намотанный на ферритовом сердечнике.

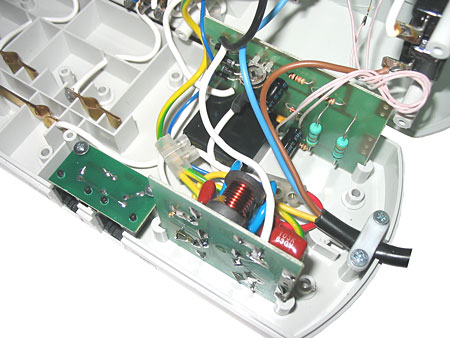

Сразу видно, что это устройство действительно является фильтром, а не бутафорией. На плате защиты от повышенного напряжения находится схема управления и реле. В целом, монтаж качественный и нареканий не вызывает. Единственное, что немного подпортило впечатление –отсутствие изоляции на выводах светодиодов. В общем, фильтр показал с себя с прекрасной стороны, качество исполнения и инженерного решения отличное.

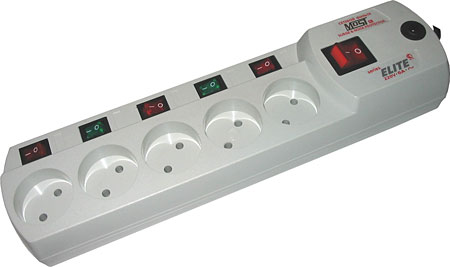

Energy Elite Most ER

Внешне Most ER очень похож на своего старшего собрата Most EHV, но мы уже знаем, что внешность обманчива. И если производитель рекомендовал Most EHV для сложных случав (промышленные районы, скачки напряжения, большие наводки и помехи), то фильтр ER предназначен для сетей с относительно стабильным напряжением. “Рационализаторская” рука коснулась довольно многих вещей. Так в данном фильтре полностью отсутствует заземление, а без заземления сам фильтр довольно сложно считать таковым.

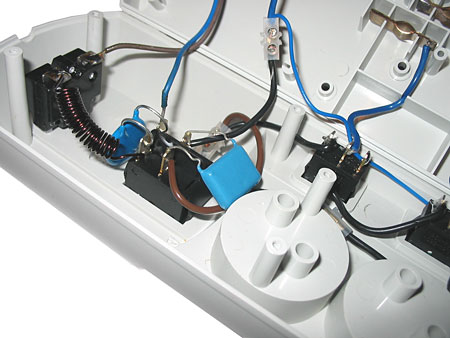

Применена обычная двухполюсная вилка отечественного стандарта без заземляющего контакта. Основной широкий включатель остался. Но вот светодиоды схемы защиты, как и сама схема, а также разъёмы для протекции телефонной линии убраны. Автоматический предохранитель на 10А расположен на своем привычном месте рядом с основным включателем. Каждая розетка по-прежнему включается индивидуальным включателем. Ни одна из пяти розеток не имеет заземления, да и зачем его делать, если изначально вилка не заземлена. Качество изготовления корпуса осталось на высоком уровне. Сделан он из ударопрочного негорючего пластика ABS, для крепления двух частей применено 11 шурупов. Но как бы всё ни казалось красивым, всё же по электрическим параметрам на высокую оценку это устройство не тянет. Одно только отсутствие заземления уже говорит о многом. Для проверки нашей гипотезы заглянем внутрь. Вот и оно! Непосредственно сам фильтр реализован на трех (!) элементах, припаянных навесным монтажом. Причём на выводах элементов нет даже изоляторов. В роли катушки выступают пару десятков витков проволоки.

Однако намотка произведена без использования сердечника, а, следовательно, индуктивность полученной катушки мала. Значит, и толку от неё будет немного. Питание к медным шинам подводится проводами небольшого сечения. Монтаж качественный. Вывод в данном случае очевиден; Energy Elite Most ER – замечательный удобный удлинитель, но как фильтр он очень слаб. Всё же от подобных псевдофильтров, например от SVEN, он выгодно отличается приятным дизайном, хорошим качеством исполнения, и удобностью использования.

Energy Real Most RG

Это, пожалуй, одна из самых младших, а, следовательно, и сильно урезанная модель.  Всегда так бывает, что у производителя есть целая гамма продуктов, начиная с простых решений и заканчивая сложными системами. Взять, к примеру, тот же SVEN или Defender. Вот и MOST RG на вид очень неказист: обычный по формам фильтр с шестью розетками, причём одна из них традиционно для этого производителя не имеет заземления. Тестовый образец был оснащён проводом длиной 5м, сечение жил небольшое. Немного покритиковать эти фильтры можно за то, что сетевые провода черного цвета, когда сам корпус белый.

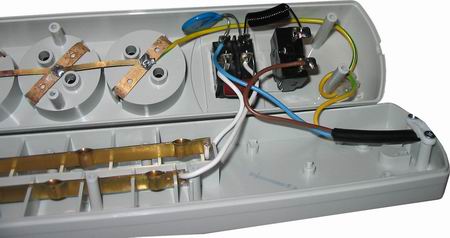

Смотрится это не очень эстетично, но цвет в данном вопросе – не главное. Ничего примечательного, кроме предохранителя на 10А и включателя на корпусе устройства, мы не заметили. Более того,  в фильтрах MOST используются включатели с подсветкой, которая немного нагревает сам включатель. У других производителей мы такого не заметили. Разобрав MOST RG, мы смогли изучить всю его подноготную. Да, как говорится, без комментариев… Весь фильтр состоит из двух элементов, да и у тех есть недостатки, описанные выше.

Конечно, что-то такое устройство может быть и отфильтрует, но группе удлинителей оно соответствует больше, нежели группе фильтров-удлинителей. Монтаж весьма посредственный, для крепления медных шинок используется пайка. В некоторых местах она явно некачественная, то есть со временем запросто может пропасть контакт, или ещё какая беда приключится. Да, Most EHV мы похвалили, и не зря, так как это действительно качественный продукт, а вот MOST RG таких похвал, к сожалению, не заслуживает.

S&L

Наверняка один из самых загадочных удлинителей, т.к. информации о нём было найдено очень мало, как на коробке, так и в Сети. Выпускается в нескольких модификациях, но различие заключается лишь в длине провода (1,8 м; 3 м; 4,5 м). На тестирование к нам попала модификация с сетевым шнуром длиной 3 м. Кабель питания ПВС-ВП имеет 3 жилы сечением 0,75 мм².

Вилка двухполюсная с двойным заземляющим контактом. Корпус устройства выполнен из довольно грубо обработанного, но при этом белого и прочного пластика. Шесть розеток рассчитаны как для вилок евростандарта, так и для привычных отечественных. Стоить помнить, что в такие розетки не влезут старые советские вилки с круглым ободком.  Для включения всех розеток одновременно служит один мощный включатель, оборудованный световой индикацией. Для защиты рядом с ним установлен автоматический предохранитель. При токе, превышающем максимальный, он разомкнет цепь, а после устранения неисправности достаточно надавить на него, и он снова примет работоспособное состояние.

Такая система куда более удобна, нежели плавкие вставки. Не зря в самом начале это устройство было названо удлинителем. Разобрав его, сразу становится видно, что к фильтрации оно имеет косвенное  отношение. В роли защиты выступает один-единственный элемент, припаянный навесным монтажом к выключателю. Выводы его ничем не изолированы, и смотрится всё это не очень эстетично. Сетевое напряжение подаётся на нагрузку посредством медных шин. Что ж, вывод очевиден – фильтр-удлинитель S&L можно смело назвать удлинителем или удлинителем, слегка “косящим” под фильтр.

SVEN Optima Special

Скажем прямо, что Optima Special при всём своём желании фильтром быть не может, хотя на коробке написано буквально следующее.

Дело в том, что данная вещь предназначена для подключения к выходу ИБП. А фильтровать напряжение на его выходе излишне, т.к. это делает сам бесперебойник.

Плохо он это делает или хорошо – вопрос отдельный, но, как правило, с помехами непосильными фильтру не справиться. Вещь на самом деле очень удобная, т.к. позволяет подключить много потребителей к выходу UPS (а ведь не стоит забывать, что у бытовых источников есть всего 2-3 штатных выходных разъёма), да и можно обойтись без большого количества проводов с вилками IEC-320. Внешне устройство кажется добротным, хотя немного смущает тонкий шнур.

Все потребители включаются одним включателем, совмещённым с индикатором работы, он же является и автоматическим предохранителем. При большом токе он просто самостоятельно отключится. А вот внутреннее строение оказалось очень убогим. Дело даже не в одном-единственном варисторе, припаянном навесным монтажом, а в небрежной пайке шин питания прямо к включателю. В общем, SVEN Optima Special – обычный ширпотребовский удлинитель, хотя и весьма удобный.

SVEN Gold

Слово Gold в названии этого изделия употреблено не зря, ведь это уже действительно полноценный фильтр. Длина кабеля слегка превышает 3 м, но толщина его по-прежнему оставляет желать лучшего. Корпус выполнен из сероватого пластика. Округлые формы придают ему элегантность и привлекательность.

Всего в наличии имеется пять розеток, рассчитанных для вилок типа EURO и вилок отечественного стандарта. В качестве включателя питания служит всё тот же автоматический предохранитель, совмещённый с индикатором работы. Рядом расположен светодиод, индицирующий подключение удлинителя к сети питания. Стоит упомянуть, что большинство фильтров (в частности, и этот) имеют снизу отверстия для крепления на стене. Однако, вернёмся к вопросу защиты – данное изделие способно уберечь не только приборы, питающиеся через него, но и устройства, включённые в телефонную линию. Для этого на торце есть два разъёма типа RJ-11, но практика показывает, что защита телефонной линии в большинстве случаев не помогает. Если вскрыть корпус, а он завёрнут на семь шурупов, то открывается достаточно благоприятная картина для глаз.

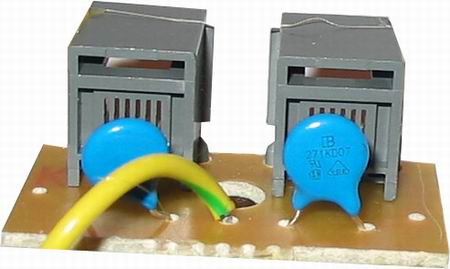

Конечно, тут всё далеко от идеала (а в нашем тестировании ещё будут участники, приближенные к нему), но это уже что-то похожее на правду.  Телефонные разъёмы смонтированы на отдельной плате, на ней же установлены и два варистора. Такая скудность элементов и приводит к полной бездейственности защиты, например, при протекции модема.

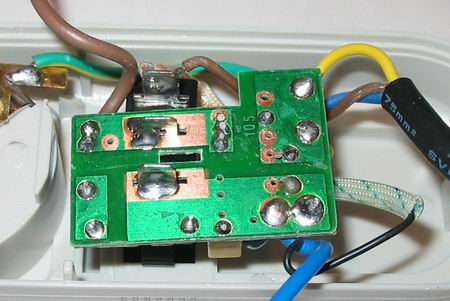

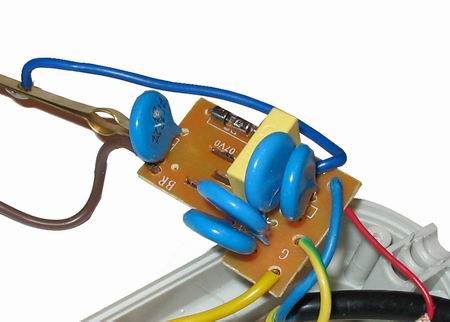

Основной фильтр распаян на отдельной платке, которая для крепления припаивается к двум выводам автоматического предохранителя. Сам фильтр можно оценить как “необходимый минимум”. Качество монтажа низкое, сетевые провода довольно хлипкие. Итог: SVEN Gold – это фильтр-удлинитель, но с минимальными допустимыми параметрами.

SVEN Silver

Интересно было узнать, чем отличается SVEN Silver от SVEN Gold, – а в наличии отличий сомневаться не приходится. Внешний вид младшей модели практически идентичен внешности старшего собрата.

Тот же провод, тот же корпус из серого пластика, те же пять розеток. Разница заключается лишь в маркировках и отсутствии розеток для протекции телефонной линии. Даже внутреннее строение похоже до безобразия, но рассмотрев плату чуть внимательнее, становится заметно, что элементов на ней меньше. Именно в урезанном фильтре и отсутствии защиты модемной линии и заключается отличие изделий с маркировками Gold и Silver.

По данным производителя, упрощение фильтра приведет лишь к 25%-му падению эффективности ослабления ВЧ-помех, но как мне кажется, это не совсем верно, и ухудшения будут более существенными.

SVEN Platinum Pro

Что ж, три уже протестированные модели от SVEN показали весьма посредственные результаты, из них только SVEN Gold более-менее может справиться с поставленными задачами. Неужели у этой компании нет достойных изделий? Конечно же, есть! Дело в том, что для начала мы затронули низший ценовой диапазон, теперь расскажем про фильтры-удлинители подороже.

Сама внешность Platinum Pro внушает нам оптимистические настроения. Сетевой шнур в тестовом образце оказался небольшим, чуть менее 2 м, жилы сечением 0,75 мм². Цвет корпуса черный. Всего в распоряжении пользователя имеется шесть розеток, причём каждая оснащена индивидуальным включателем. Мало того, что это очень красиво, так это ещё и практично. Каждый включатель совмещён со световой индикацией. Режим работы индицируют два светодиода, подписанных как “Power” и ”Protect”.  Более того, рядом с ними расположен миниатюрный вольтметр. Конечно, судить по его показаниям о сетевом напряжении можно лишь с большой погрешностью, как минимум +/-10…15В.

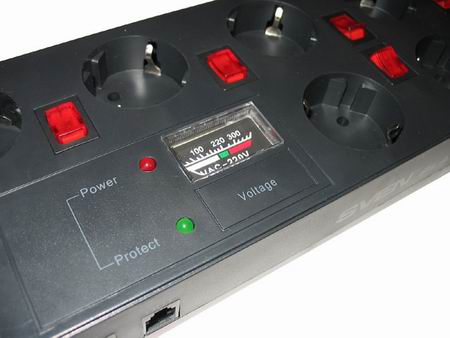

Однако, всё же приятно видеть подобные навороты. Автоматический предохранитель и разъёмы типа RJ-11 для защиты телефонной линии расположены на одном из торцов. Снизу есть не только отверстия для крепления на стене, но и резиновые ножки для установки на ровной поверхности.

Все внутренние элементы смонтированы на одной плате. Кроме стандартной защиты телефонной линии и варисторной развязки, мы смогли увидеть приличный по размеру дроссель. Качество монтажа элементов хорошее, без видимых следов канифоли и флюсов. Питание разводится посредством медных шинок, припаянных прямо к включателям. Недостающие соединения разведены проводами. В целом, фильтр производит хорошее впечатление, хотя по сложности схемотехнического решения он не слишком далеко ушёл от SVEN Gold.

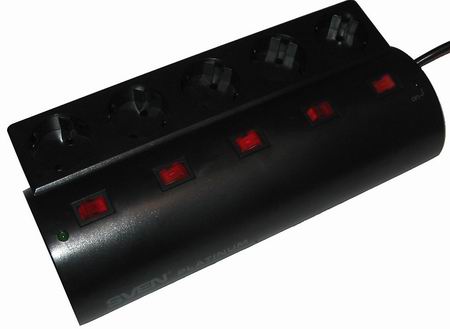

SVEN Platinum

Как в случае Silver’a и Gold’a, отсутствие слова Pro означает значительное упрощение внутренней конструкции. Да и внешность в этом случае различается значительно. Осталось только пять розеток с индивидуальными включателями. О включении в сеть теперь можно судить по двум светодиодам “on”. Пропала защита телефонной линии. Естественно, автоматический предохранитель остался. Корпус приобрёл приятные эргономичные формы.

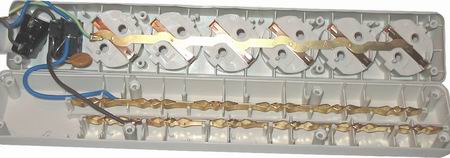

Отвернув нижнюю крынку, мы смогли пронаблюдать уже приевшуюся картинку: медные шинки с пайкой прямо на контакты включателей, пара проводков и фильтр. Сам фильтр оказался очень похожим на тот, что был установлен в SVEN Gold – только топология платы другая. Итак, приятная, внушающая доверие внешность оказалась обманчивой.

Мы уже привыкли, что если фильтр-удлинитель имеет большие размеры, то внутри обязательно будет установлена большая плата с качественным фильтром и мощными элементами (дросселями, ёмкостями, варисторами, и проч.), чем и пользуются нечистые на руку производители. Снаружи всё замечательно, а внутри практически ничего нет, точно, как в случае с SVEN Platinum.
