Новые чипсеты AMD восьмой серии и системные платы Foxconn

Появившиеся весной 2010 года чипсеты AMD восьмой серии являются закономерным продолжением чипсетов седьмой серии. Давайте рассмотрим подробнее пару чипсетов AMD 880G и 890GX и пару материнских плат на их основе: Foxconn A88GM Deluxe и Foxconn A9DA-S.

Характеристики чипсетов

ЧипсетAMD 785GAMD 880GAMD 890GX
Гнездо процессораSocket AM2+/AM3Socket AM3Socket AM3
Северный мостAMD 785G 55 нмAMD 880G 55 нмAMD 890GX 55 нм
Системная шинаHyper Transport 3.0
Поддержка памятиDDR2-800/DDR3-1333DDR3-1333
Южный мостSB710SB810SB850
Кол-во линий PCI-E222424
RAIDRAID 0/1/0+1RAID 0/1/0+1RAID 0/1/0+1/5
SATA6 x SATAII6 x SATA 3.06 x SATA 3.0
USB 2.012 портов14 портов14 портов
HDMIДа, 1.3Да, 1.3Да, 1.3
DisplayPortДаДаДа
Встроенное видеоAMD HD 4200AMD HD 4250AMD HD 4290
Частота ГП500 МГц560 МГц700 МГц
Память SidePortGDDR2/GDDR3GDDR2/GDDR3GDDR3
Шина SidePort16 бит16 бит16 бит
DirectX10.110.110.1
Shader ModelSM 4.1SM 4.1SM 4.1

Все характеристики новых чипсетов понятны из таблицы, где мы для сравнения привели и последнюю модель седьмой серии наборов системной логики AMD. Отличий на самом деле совсем немного — оно и неудивительно, компании AMD незачем было расходовать творческий и коммерческий потенциал на разработку сверхнавороченных чипов в преддверии появления микроархитектуры Bulldozer.

Блок-схема чипсета AMD 890GX

Блок-схема чипсета AMD 890GX

Блок-схемы чипсетов практически одинаковы, за исключением отсутствия поддержки режима CrossFire у младшей модели. Рассматривая функциональность северного моста, нельзя не отметить исчезновение поддержки процессоров AM2/AM2+ — отныне поддерживаются только новые процессоры и память DDR3. Кроме того, у новых северных мостов можно отметить добавление двух дополнительных линий шины PCI Express 2.0 — теперь их 24.

Графическое ядро, вопреки ожиданиям, не получило поддержку DirectX 11, и даже фактически не изменилось по сравнению с графической подсистемой AMD 785G. Все обновление свелось к увеличению частоты ядра и добавлению поддержки Hybrid CrossFire c видеокартой современного DirectX 11-семейства Radeon HD 5450.

Графические возможности чипсета AMD 790GX

Графические возможности чипсета AMD 790GX

Возможности расширения обоих чипсетов подразумевают наличие одного (двух у 790GX) слота PCI Express 2.0 x16, а также дополнительных 6 линий PCI-E 2.0 (полноскоростных) для подключения различных контроллеров (например, USB 3.0), а также для разводки слотов PCI-E x4 или x1. Старшая модель предусматривает поддержку CrossFire по схеме x8+x8, причем переключение происходит автоматически, если в оба слота вставлены видеокарты.

Южные мосты также «перешли на восьмой уровень» — теперь предусматривается два чипа SB810 и SB850. По сравнению с предыдущей серией мостов, появилась поддержка 14 USB 2.0-портов вместо 12, однако USB 3.0 остается на совести производителя системной платы. Отличие между двумя мостами только одно: SB850 обладает поддержкой RAID уровня 5. А вот поддержка SATA 3.0 6 Гбит/с сделает оба моста оптимальными для систем с накопителями SSD, в том числе объединенными в RAID-массивы.

Системные платы: характеристики

Системная платаFoxconn A88GM DeluxeFoxconn A9DA-S
Гнездо процессораSocket AM3Socket AM3
Поддержка Phenom II 45 нмПоддержка Phenom II 45 нм
Поддержка Phenom II 45 нм
ЧипсетAMD 880GAMD 890GX
AMD SB850AMD SB850
AMD SB850
Оперативная память4 слота DIMM4 слота DIMM
DDR3-1066/1333/1600DDR3-1066/1333/1600
До 16 ГбДо 16 Гб
DDR3-1066/1333/1600
До 16 Гб
Графическая подсистемаAMD HD 4250AMD HD 4250
Один слот PCI-E x16Два слота PCI-E x16
Поддержка CrossFire
Один слот PCI-E x16
Слоты расширения1 x PCI-E x162 x PCI-E x16
1 x PCI-E x12 x PCI-E x1
2 x PCI2 x PCI
1 x PCI-E x1
2 x PCI
Дисковая подсистема5 x SATA 3.06 x SATA 3.0
1 x eSATA 3.0RAID 0/1/0+1/5
RAID 0/1/0+1/5
1 x eSATA 3.0
RAID 0/1/0+1/5
Разъемы на плате6 x USB 2.08 x USB 2.0
1 x COM1 x COM
1 x TPM1 x IEEE 1394
1 x Front Audio1 x Front Audio
1 x S/PDIF1 x S/PDIF
1 x CPU_FAN1 x CPU_FAN
1 x NB_FAN1 x NB_FAN
1 x SYS_FAN1 x SYS_FAN
1 x Front Panel1 x Front Panel
1 x 24-pin POWER1 x 24-pin POWER
1 x 8-pin 12V1 x 8-pin 12V
1 x COM
1 x TPM
1 x Front Audio
1 x S/PDIF
1 x CPU_FAN
1 x NB_FAN
1 x SYS_FAN
1 x Front Panel
1 x 24-pin POWER
1 x 8-pin 12V
Разъемы на задней панели1 x PS/2 KB/Mouse1 x PS/2 KB/Mouse
6 x USB 2.06 x USB 2.0
1 x VGA1 x VGA
1 x DVI-D1 x DVI-D
1 x HDMI1 x HDMI
1 x eSATA1 x S/PDIF Optical Out
1 x RJ-451 x IEEE 1394
6 x HD Audio Out1 x RJ-45
6 x HD Audio Out
6 x USB 2.0
1 x VGA
1 x DVI-D
1 x HDMI
1 x eSATA
1 x RJ-45
6 x HD Audio Out
ОсобенностиIrDAКнопка Power
Южный мост SB850Кнопка Reset
Индикатор POST
IrDA
Южный мост SB850
Форм-факторMicro-ATXATX
Размеры244 x 244 мм305 x 244 мм

Системные платы: комплектация

Комплектация обеих плат схожа:

  • Диск с ПО и драйверами
  • Краткий мануал по быстрой установке
  • Мануал на английском языке
  • Заглушка на заднюю панель
  • Два кабеля SATA
  • Два переходника питания Molex-SATA

У Foxconn A9DA-S к указанному комплекту добавлена планка с портом eSATA, который у платы A88GM Deluxe отсутствует. В целом, комплектация стандартная для недорогих продуктов.

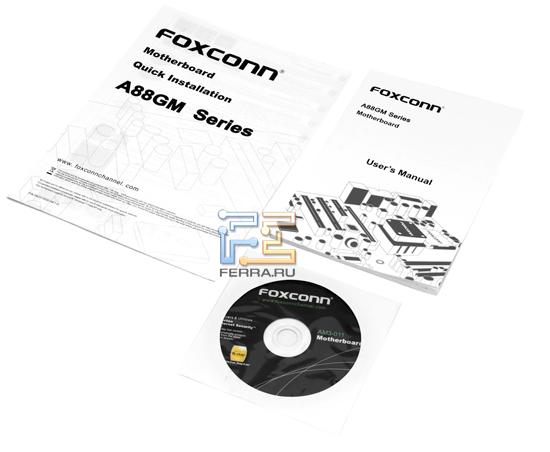

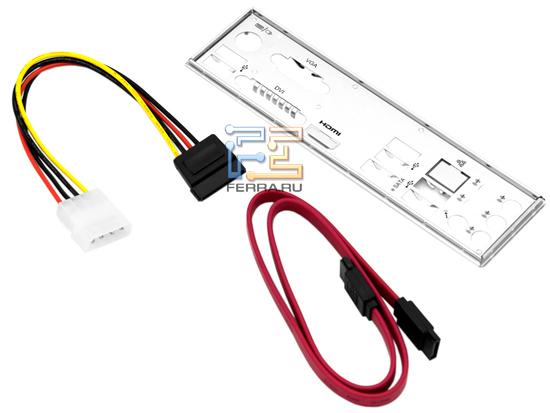

Комплект Foxconn A88GM Deluxe

Комплект Foxconn A88GM Deluxe

Комплект Foxconn A88GM Deluxe

Комплект Foxconn A88GM Deluxe

Комплект Foxconn A9DA-S

Комплект Foxconn A9DA-S

Комплект Foxconn A9DA-S

Комплект Foxconn A9DA-S

Системные платы: Foxconn A88GM Deluxe

Плата основана на младшем наборе системной логики, однако при этом компанию северному мосту AMD 880G составляет не SB810, а южный мост SB850. В соответствии со своим позиционированием, плата выполнена в компактном форм-факторе Micro-ATX и оснащена всем необходимым для сборки офисного или мультимедийного компьютера.

Внешний вид платы Foxconn A88GM Delux

Внешний вид платы Foxconn A88GM Delux

е

Традиционно платы формата mATX в силу малого размера требуют плотного расположения элементов, да и общая функциональность страдает в угоду малому размеру. В Foxconn хорошо поработали над дизайном продукта, сделав внешний вид контрастным, а расположение элементов — удобным. Можно обратить внимание и на оригинальной формы радиаторы, с острыми профилями и легкими изгибами. Они заметно нагреваются, так что мы бы рекомендовали использовать кулеры топ-конструкции. Процессорное гнездо, окруженное рамкой для крепления системы охлаждения, находится почти посередине платы.

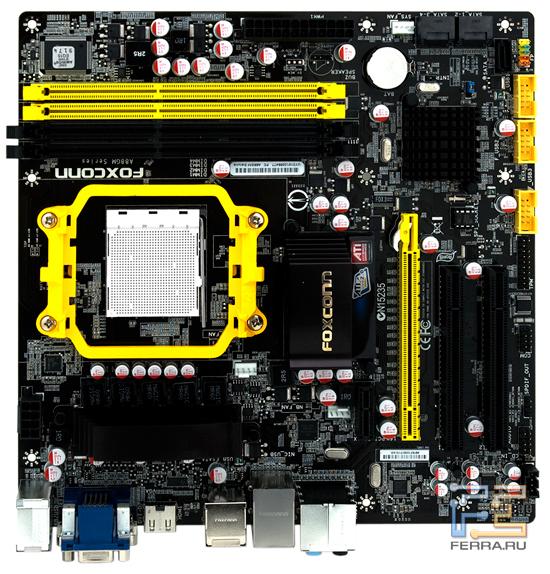

Foxconn A88GM Deluxe: вид сверху

Foxconn A88GM Deluxe: вид сверху

Слоты оперативной памяти допускают установку четырех модулей общим объемом до 16 Гб, а их защелки не перекрываются длинной видеокартой. Кроме того, на плате предусмотрено три разъема для вентиляторов, включая процессорный. Все они управляются посредством PWM.

Все основные разъемы располагаются на своих местах. Разъемы питания по краям платы, а слоты расширения расположены так, чтобы карты разных стандартов не мешали друг другу: PCI-E x1 сверху, ниже — PCI-E x16 для видеокарты и затем два слота PCI. Если видеокарта будет иметь однослотовый дизайн, то спокойно можно занять все слоты и существенно расширить функционал системы.

Дисковая подсистема состоит из пяти портов SATA 3.0 на плате и одного внешнего порта eSATA. Таким образом, к плате можно подключить до шести накопителей, в том числе в виде дисковых массивов. А вот от устаревших портов IDE и Floppy инженеры отказались, оставив, правда, внутренний разъем для планки COM-порта.

Порты SATA 3.0 не помешают SSD

Порты SATA 3.0 не помешают SSD

USB 3.0 не поддерживается системой, да и чипсетами восьмой серии, к тому же, не все 14 портов, поддерживаемых мостом SB850 реализованы на плате: их только 12, чего, правда, вполне достаточно для большинства задач.

Сетевой порт на плате один — это гигабитный интерфейс на основе кодека Realtek RTL8111DL — популярной серии кодеков, хорошо зарекомендовавших себя со всех позиций. Звук — восьмиканальный HD Audio, построенный при помощи чипа Realtek ALC888S, который позиционируется как качественное, но не «премиум» решение.

010

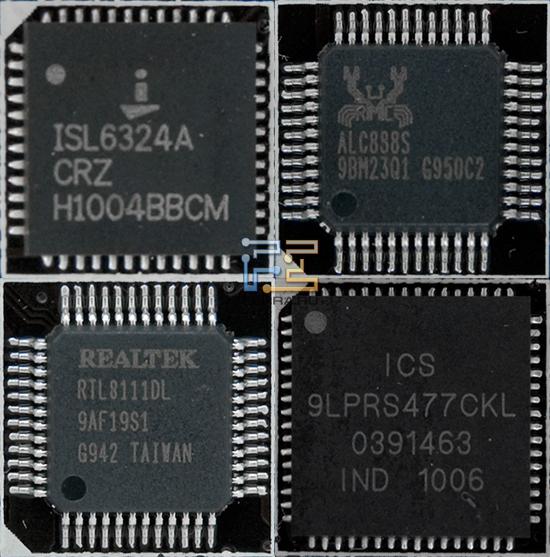

Набор чипов сети и высококачественного звука

Набор чипов сети и высококачественного звука

Более никаких встроенных возможностей продукт не предоставляет, отсутствует даже шина FireWire.

Задняя панель платы может предложить весь необходимый набор разъемов для подключения домашней и офисной периферии. Здесь вы найдете: универсальный разъем PS/2 для клавиатуры и мыши, шесть портов USB 2.0, выход на аналоговый монитор VGA, цифровые выходы на мониторы HDMI и DVI-D, разъем для внешнего накопителя eSATA с максимальной скоростью 6 Гбит/с, разъем RJ-45 встроенного сетевого интерфейса и 6 гнезд mini-jack для подключения акустики 7.1.

Вид на разъемы задней панели платы A88GM Deluxe

Вид на разъемы задней панели платы A88GM Deluxe

Системные платы: Foxconn A9DA-S

Вторая плата Foxconn является более продвинутым продуктом и относится к средней ценовой категории. Основанная на чипсете AMD 890GX, она может предложить будущему покупателю начальные возможности построения игровой системы с двумя видеокартами AMD.

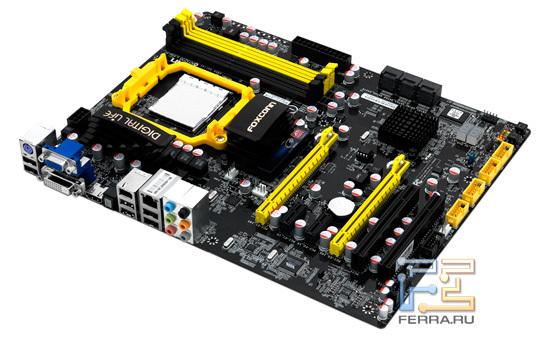

Внешний вид материнской платы Foxconn A9DA-S

Внешний вид материнской платы Foxconn A9DA-S

Платы на чипсетах AMD старших серий с поддержкой HD-декодирования и CrossFire обычно выполнены в форм-факторе ATX. Полноразмерные продукты при этом оснащены максимальным количеством интегрированных устройств и обладают хорошими возможностями расширения, что очень важно для построения системы HTPC.

Стилистика дизайна Foxconn A9DA-S выдержана в стиле предыдущей платы: те же контрастные цвета в оформлении, той же формы радиаторы. Расположение элементов продумано очень хорошо — никаких серьезных претензий у нас не возникло.

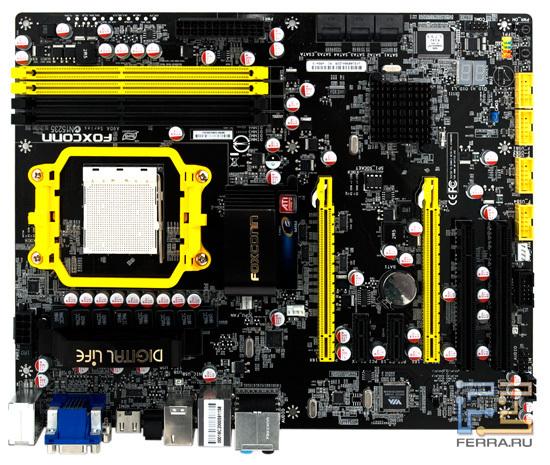

Foxconn A9DA-S: вид сверху

Foxconn A9DA-S: вид сверху

Пространство вокруг процессора допускает установку большинства полноразмерных систем охлаждения без каких-либо доработок. Рядом на своем привычном месте располагаются четыре слота DIMM DDR3 с максимальным объемом поддерживаемой памяти до 16 Гб в двухканальном режиме. При этом защелки слотов памяти не блокируются устанавливаемыми картами расширения. На плате есть 3 разъема для подключения вентиляторов, а разъемы питания платы расположены вдоль её краев, что делает сборку системы максимально удобной.

Слоты расширения насчитывают два слота PCI Express 2.0 x16, которые работают по схеме x16 + x4, либо по схеме x8 + x8 — если в оба слота вставлены видеокарты. Переключение происходит автоматически. Кроме того, имеется два слота PCI Express 2.0 x1 для подключения различных карт, а также два слота PCI. Причем все слоты расположены оптимально, что дает в результате богатые возможности расширения системы.

Все шесть слотов SATA 3.0 установлены на Foxconn A9DA-S под углом 90 градусов к плоскости платы, поэтому длинная видеокарта не помешает подключению накопителей. Контроллера IDE плата не имеет, зато внутренний разъем COM-порта присутствует.

Разъемы SATA 3.0 расположены параллельно плате

Разъемы SATA 3.0 расположены параллельно плате

Разъемов для подключения периферии достаточно: помимо портов на задней панели, присутствуют четыре дополнительных коннектора для подключения восьми портов USB 2.0 при помощи планок, также есть внутренний разъем FireWire, причем последний реализован посредством популярного чипа VIA VT6308S, поддерживающего два канала IEEE1394.

Набор чипов на плате A9DA-S

Набор чипов на плате A9DA-S

Набор чипов на плате A9DA-S

Высококачественная сеть с максимальной пропускной способностью до 1000 Мбит/с поддерживается платой, благодаря контроллеру Realtek RTL8111DL, встроенный порт только один, что уместно для недорогой платы. Звук традиционно имеет восемь каналов и реализован кодеком Realtek ALC888.

Среди особенностей Foxconn A9DA-S можно отметить упомянутый COM-порт, а также индикатор POST-кодов, который помогает при отладке и возникновении неисправностей. Кроме того, предусмотрены аппаратные кнопки включения системы и перезагрузки.

Задняя панель наделена большинством необходимых портов: один универсальный PS/2, шесть USB 2.0, выходы VGA, DVI-D и HDMI на монитор, цифровой оптический выход S/PDIF, разъем FireWire, разъем RJ-45 сетевого интерфейса и набор звуковых разъемов встроенного звука.

Вид на заднюю панель

Вид на заднюю панель

Системные платы: BIOS Setup

Меню обеих плат основано на коде AMI BIOS. Прошивка предоставляет все базовые возможности для низкоуровневого управления системой. В целом меню стандартно и не предоставляет огромного числа опций:

Главная страница Setup

Главная страница Setup

Главная страница Setup

Информация о системе

Информация о системе

Информация о системе

Расширенные настройки

Расширенные настройки

Расширенные настройки

Настройки встроенных устройств

Настройки встроенных устройств

Настройки встроенных устройств

Настройки функций ACPI

Настройки функций ACPI

Настройки функций ACPI

Отличия от большинства плат заключаются в несколько иной странице мониторинга:

Мониторинг температур, скорости вентиляторов, напряжений

Мониторинг температур, скорости вентиляторов, напряжений

Мониторинг температур, скорости вентиляторов, напряжений

Мониторинг температур, скорости вентиляторов, напряжений

Мониторинг температур, скорости вентиляторов, напряжений

PC Health отображается очень подробно, включая скорости всех системных вентиляторов, температуры системы и мониторинг пяти напряжений. Кроме того, всеми тремя вентиляторами можно управлять в автоматическом режиме.

Функции разгона достаточны для обеих плат. Отметим практически одинаковые возможности настройки процессора, оперативной памяти и системы в целом.

Меню FOX Central Control Unit

Меню FOX Central Control Unit

Меню FOX Central Control Unit

Настройки вынесены в одно общее меню под названием FOX Central Control Unit, что довольно удобно. Предусмотрена настройка частоты системной шины, шины PCI-E, установка множителя процессора, оперативной памяти и шины HyperTransport.

Настройки частот

Настройки частот

Настройки частот

Доступны настройки повышения напряжения на процессоре, встроенном в него контроллере памяти, северном мосту, шине HyperTransport и модулях памяти.

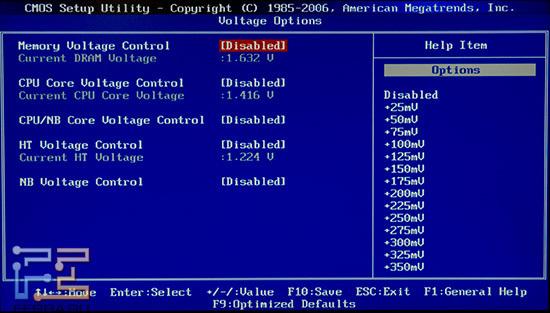

Установки напряжений

Установки напряжений

Установки напряжений

Настройки задержек памяти неожиданно богаты — это, похоже, современная тенденция, предусматривающая богатые возможности для продвинутых пользователей.

Страница с настройками таймингов оперативной памяти

Страница с настройками таймингов оперативной памяти

Страница с настройками таймингов оперативной памяти

Страница с настройками таймингов оперативной памяти

Страница с настройками таймингов оперативной памяти

В целом, несмотря на богатые настройки разгона, увеличение частоты тестового процессора AMD Phenom II X4 965 составило небольшую величину. Так, на плате Foxconn A88GM Deluxe удалось достичь 215 МГц по шине и до 3665 МГц у процессора. Foxconn A9DA-S оказалась чуть более продуктивна: 224 МГц и 3800 МГц соответственно. Для данного процессора это высокий результат.

Результат разгона процессора на A88GM Deluxe

Результат разгона процессора на A88GM Deluxe

Результат разгона процессора на A88GM Deluxe

Результат разгона процессора на A9DA-S

Результат разгона процессора на A9DA-S

Результат разгона процессора на A9DA-S

Частоту системной шины обе платы устанавливают с очень большой точностью.

Скриншот программы CPU-Z на плате A88GM Deluxe

Скриншот программы CPU-Z на плате A88GM Deluxe

Скриншот программы CPU-Z на плате A88GM Deluxe

Скриншот программы CPU-Z на плате A9DA-S

Скриншот программы CPU-Z на плате A9DA-S

Скриншот программы CPU-Z на плате A9DA-S

Системные платы: тестирование

Тестированием мы решили сравнить платформы на чипсете прошлого поколения с новыми платформами, используя один и тот же набор комплектующих: процессор, оперативная память, блок питания. Для сравнения игровой производительности была взята конкурирующая платформа от Intel.

  • Процессор AMD Phenom II X4 965
  • Процессор Intel Core i5-655K
  • Системная плата MSI H55M-ED55
  • Системная плата DFI DK 790FXB
  • Системная плата Foxconn A88GM Deluxe
  • Системная плата Foxconn A9DA-S
  • Память Elixir DDR3-1600 2x2 ГБ
  • Жесткий диск Hitachi Deskstar 7K1000.B
  • Блок питания Thermaltake Thoughpower XT 650W

Тестирование происходило по новой методике с использованием пока непривычных вам программ: MaxxMEM2, MaxxPI2, GIMP, POV-Ray, 3DS Max — ранее данные программы мы не использовали. Да и сценарии некоторых из используемых ранее тестов претерпели изменения.

Синтетические тесты

MaxxMEM2, пропускная способность

MaxxMEM2, пропускная способность

MaxxMEM2, пропускная способность

MaxxMEM2, латентность

MaxxMEM2, латентность

MaxxMEM2, латентность

По производительности подсистемы памяти можно сказать, что новые наборы системной логики немного опережают микросхемы предыдущего поколения, однако этот выигрыш минимален. В процентном отношении это примерно 2.5-3%. Латентность памяти также ниже у новинок: на 6%.

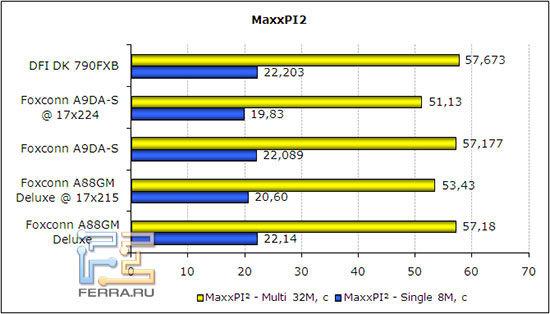

MaxxPI2

MaxxPI2

MaxxPI2

Математическая производительность практически не изменилась, лишь только на величину погрешности.

SiSoftware Sandra 2010

SiSoftware Sandra 2010

SiSoftware Sandra 2010

Отличий между продуктами разных поколений бенчмарком Sandra не отмечено. Все значения находятся в пределах погрешности.

Cinebench 11.529

Cinebench 11.529

Cinebench 11.529

Cinebench 11 указывает на схожую производительность, подобно Sandra. Разогнанные системы обеспечивают прирост производительности сообразно увеличению частоты — никаких сюрпризов.

Fritz Chess Benchmark 4.2

Fritz Chess Benchmark 4.2

Fritz Chess Benchmark 4.2

Аналогичная ситуация в тесте Fritz. Однако имеет место тенденция роста производительности от младшей модели к старшей. Это легко объясняется немного возросшей производительностью оперативной памяти.

Реальные приложения

Архивация

Архивация

Архивация

Архивация файлов не преподносит сюрпризов: разница в производительности может быть списана на погрешность измерений.

Кодирование аудио

Кодирование аудио

Кодирование аудио

Работа со звуковыми файлами напоминает тестирование одинаковых плат, в котором существенного изменения в результатах можно добиться только разгоном. Ничего удивительного — новые модели чипсетов представляют собой доработанные старые.

x264 HD Benchmark 3.0

x264 HD Benchmark 3.0

x264 HD Benchmark 3.0

Virtual Dub 1.9.9

Virtual Dub 1.9.9

Virtual Dub 1.9.9

Обработка видеофайлов показывает то же, что и предыдущие тесты: плата на основе AMD 890GX оказывается чуть медленнее своих собратьев. Наоборот же, плата A88GM Deluxe является самой быстрой. Однако ж прирост или отставание нельзя назвать сколько-либо значимыми, поскольку даже минимальный разгон, которого мы добились, позволяет существенно увеличить производительность системы.

Wolfram Mathematica 7

Wolfram Mathematica 7

Wolfram Mathematica 7

Тест в пакете Mathematica 7 по какой-то причине системе на основе AMD 880G не удается с блеском пройти, в то время как в остальных тестах плата показывала лучшие результаты. Вероятно, это объясняется позиционированием и соответствующей оптимизацией настроек системы.

POV-Ray 3.7

POV-Ray 3.7

POV-Ray 3.7

3ds Max 2010

3ds Max 2010

3ds Max 2010

Снова наблюдается положительное влияние оптимизации при позиционировании продуктов. Так, плата Foxconn A9DA-S ориентирована на рабочие и научные приложения, а Foxconn A88GM Deluxe — на мультимедийные.

Игровые приложения

Игровые тесты

Игровые тесты

Игровые тесты

При тестировании мы выставляли везде как можно более слабые настройки графики, а также использовали рабочее разрешение 1366*768. Однако приемлемый уровень производительности был достигнут лишь в 2 играх — Far Cry 2 и World In Conflict: SA. Впрочем, первая вышла в 2008 году, а вторая — и вовсе в 2009. Раньше о таких возможностях встроенной графики можно было только мечтать. Посмотрим, что будет, когда AMD и Intel до конца реализуют свои планы по более плотной интеграции графического ядра в процессор.

Пока же можно отметить, что производительность встроенного видеоядра AMD 880G примерно соответствует таковой у Intel GMA HD с тактовой частотой 733 МГц. А вот AMD 890GX благодаря более высокой частоте вырывается вперед. Наибольший отрыв достигается именно в играбельных Far Cry 2 и WiC: SA.

Выводы

Как видно из тестов, отличий между чипсетами предыдущего поколения и новинками немного, а преимуществ в скорости и вовсе почти нет. Однако тенденция оптимизации конечных продуктов производителем никуда не делась. В новинку для нас встроенный контроллер SATA 3.0, чьи возможности только-только начали задействоваться высокопроизводительными SSD. Также можно отметить обновленное видеоядро, особенно у старшей модели: AMD HD 4290 показывает неплохую производительность для игр прошлого поколения.

Если же говорить о рассмотренных платах Foxconn, то они получились весьма удачными. Разводка обеих плат выполнена на высоком уровне — мы не обнаружили значительных недочетов при сборке. Foxconn A88GM Deluxe с ее форм-фактором mATX, является хорошей основой для HTPC, а A9DA-S может использоваться для создания домашнего компьютера, чему способствует наиболее быстрая на данный момент встроенная графика. Функциональность моделей вполне соответствует их розничной стоимости: Foxconn A88GM Deluxe можно купить за $100, а Foxconn A9DA-S будет продаваться по цене $115. Это весьма недорого и порадует поклонников AMD, а также людей, желающих сэкономить на приобретении компьютера.
