Обзор беcпроводной подвижной (поворот/наклон) IP-видеокамеры TRENDnet TV-IP600W с дистанционным управлением

Камера наблюдения — это одновременно и интересная игрушка, и полезное устройство. А камера TRENDnet TV-IP600W с Еthernet и Wi-Fi-интерфейсом, способная передавать видео по протоколу IP — универсальный и самый простой инструмент для организации видеонаблюдения.

Самые дешевые и простенькие веб-камеры на роль камер наблюдения не подходят —  они «привязаны» к USB, который имеет ограничение на длину кабеля, да и объектив у них, как правило, не слишком качественный. Обычные камеры наблюдения при подключении к компьютеру нуждаются в плате оцифровки видео. Это не самый лучший вариант для использования дома, на даче или в небольшом офисе — ради 1–2 камер нет смысла закупать и устанавливать дополнительное оборудование. Гораздо лучше для организации видеонаблюдения подходят камеры с сетевым интерфейсом, поддерживающие стандартный IP-протокол. Они используют уже существующую сетевую инфраструктуру, а пользователь может подключаться с ним с любого компьютера в локальной сети или из интернета.

Одну из таких универсальных камер, TRENDnet TV-IP600W, применяющую для передачи видео стандартные протоколы TCP и UDP, мы сегодня и рассмотрим во всех подробностях.

Внешний вид и устройство

Дизайн устройства — строгий и без излишеств

Дизайн устройства — строгий и без излишеств

В отличие от большинства домашнего сетевого оборудования — точек доступа, роутеров, DSL-модемов, в оформлении которых производители уже давно избегают обычного белого цвета — TRENDnet TV-IP600W сделана именно зеркально-белой, с черным глазком объектива и парой светодиодов спереди.

Красный индикатор показывает наличие соединения с локальной сетью, а синий — питание. Есть режим Dummy, имитирующий работу камеры — в нём лампочки постоянно мигают со случайным интервалом. И, напротив, LED можно совсем отключить, чтобы камера не демонстрировала свою активность.

На корпусе есть отверстия для вентиляции

На корпусе есть отверстия для вентиляции

Расположенный сзади Ethernet-порт лишен индикаторов, но это не критично для диагностики сетевого соединения, ведь камера предназначена для Wi-Fi-подключения. Рядом с ним — отверстие, за которым внутри корпуса скрыта кнопка Reset. Для сброса всех настроек камеры её нужно нажать спичкой или разогнутой скрепкой на 3-4 секунды, и подождать, пока начнет мигать синяя лампочка.

Объектив с кольцом настройки

Объектив с кольцом настройки

У объектива камеры подвижный фокус, но, увы, наводить резкость можно только подкручиванием вручную. Однако для простого наблюдения, а не для макросъемки, вряд ли потребуется изменение глубины резкости в широких пределах, а установка дополнительного привода для объектива увеличила бы цену устройства (для сравнения: IP-видеокамеры с дистанционным управлением объективом могут стоить порядка 12000-15000 руб против 8500 за TV-IP600W).

Применение дополнительной подсветки (кольцо с десятком светодиодов, надеваемое на объектив) с TV-IP600W, в отличие от более дорогих камер TRENDnet, не предусмотрено.

TV-IP600W не полностью "беспроводная": кабель питания ей все-таки необходим. Впрочем, как правило, электрических розеток в помещении куда больше, чем розеток Ethernet (которых может и совсем не быть, если сетевая инфраструктура на объекте основана на Wi-Fi). От идеи поставить камеру где-нибудь далеко и запитать от аккумулятора лучше отказаться: круглосуточная запись видео и работа Wi-Fi — достаточно энергоемкая работа, и номинальные 8 Вт потребляемой мощности означают, что хорошей, по меркам аудио-видеотехники, батареи на 1,5-2 А*ч хватит примерно на пару часов работы. К тому же аккумуляторы именно на 5В, на которые камера рассчитана, довольно редки. Хотя сама возможность полностью беспроводной работы может оказаться достаточно полезной.

Установить TV-IP600W можно как угодно. Предусмотрена возможность крепления как на стену, так и на потолок. _Для съемки «вверх ногами» в на_стройках видео есть функция отражения: горизонтального и вертикального.

Аппаратный MAC-адрес нанесен на наклейке снизу корпуса. По умолчанию камера имеет IP-адрес 192.168.10.30.

Основные характеристики TRENDnet TV-IP600W:

  • сенсор: цветной CMOS типоразмера 1/4" с разрешением 640 х 480 точек
  • фокусное расстояние: 4,57 мм
  • увеличение (зум): цифровое 4х
  • минимальная освещенность: 1 люкс при значении диафрагмы F1,9
  • глубина резкости: от 20 см до бесконечности
  • углы обзора: по горизонтали 46°, по вертикали 35°
  • алгоритм сжатия MJPG, разрешение 160х120 (QQVGA), 320 x 240 (QVGA) до 640х480 (VGA), частота кадров от 1 до 20 в секунду, 5 уровней сжатия изображения
  • автоматическая настройка экспозиции и баланса белого
  • углы поворота: 156° влево и вправо
  • углы наклона: 70° вверх и 45° вниз
  • поддержка протоколов: PPPoE (для подключения напрямую к DSL-модемам), UPnP
  • до 64 пользователей для удаленного управления через HTTP
  • Wi-Fi рабочие частоты: 2,412 — 2,4835 ГГц
  • антенна: съемная дипольная мощностью 2 дБ
  • коннектор Reverse-SMA для подключения внешней антенны
  • средняя мощность передачи: 16dBm в режиме 802.11b, 12dBm в режиме 802.11g
  • чувствительность приема: в режиме 802.11b: ‐82dBm при скорости 11Mbps, 802.11g ‐66dBm при скорости 54Mbps
  • питание: адаптер постоянного тока 5В / 2,5А
  • потребляемая мощность: 8 Вт
  • размеры: 112 x 130 x 110 мм
  • масса: 485 г
  • рекомендуемый диапазон температуры окружающей среды при работе камеры:  +5°..+40°
  • гарантия: 3 года

Комплектация

В коробку вложена краткая пошаговая инструкция по первоначальному подключению к камере (с помощью прилагаемого Ethernet-кабеля) и настройке. На CD находятся: PDF-копия бумажной инструкции, подробная 100-страничная инструкция в PDF (только на английском), Adobe Reader для их чтения, кодек ffdshow (на случай, если соответствующий кодек не установлен в системе), программа IPView Pro 2.0 и программа SetupWizard. С помощью SetupWizard можно пошагово настроить камеру, не заходя в веб-интерфейс.

В инструкции говорится о специальном кронштейне для установки на потолок, но в коробке есть только шурупы и пластиковые дюбели.

В инструкции говорится о специальном кронштейне для установки на потолок, но в коробке есть только шурупы и пластиковые дюбели.

Для TV-IP600W дополнительно предлагается купольный уличный кожух EL-HS800. Он защищает камеру от дождя и пыли, при этом, правда, стоит дороже, чем сама камера. Чтобы стекло кожуха не запотевало изнутри, имеются нагреватель и вентилятор. При установке антенну придется снять, и воспользоваться кабелем-переходником TEW-L202 (SMA — N-type) для подключения антенны снаружи корпуса.

Настройка TV-IP600W и управление через веб-интерфейс

Работать с камерой можно из любого современного браузера, но с некоторыми особенностями.

В веб-интерфейсе предусмотрено два варианта просмотра видео — с помощью Java и ActiveX. Первый способ универсален и для Windows, и для платформ Linux или Mac OS X (здесь подразумевается, что Java уже стоит везде). Второй вариант, соответственно, подходит только для Internet Explorer, и при этом на компьютере должна быть разрешена установка ActiveX-плагина. Заставить работать ActiveX не в родной среде Windows+Internet Explorer возможно, но это делается не за 1-2 клика, и не гарантирует нормального функционирования.

Название FTP-сервера нужно писать без префикса

Название FTP-сервера нужно писать без префикса

Название FTP-сервера нужно писать без префикса "ftp://", а после названия директории ставить ""

Итак, смотреть видео с другого компьютера через браузер можно, а вот записывать — нет. Но есть возможность передавать изображение в виде картинок, сохраняемых с заданной частотой, на указанный FTP-сервер, или на почту. Для отправки электронной почтой необходим зарегистрированный аккаунт на почтовом сервере, поддерживающем управление через SMTP (что есть практически у всех основных бесплатных сервисов).

В настройках сетевых параметров TV-IP600W можно выбрать тип получения IP-адреса (фиксированный или DHCP), разрешить доступ к панели управления по определенному порту (по умолчанию открыт только HTTP 80), включить режим UPnP и настроить сервис динамического DNS.

Камере нужно знать логин и пароль для сервиса динамического DNS

Камере нужно знать логин и пароль для сервиса динамического DNS

Камере нужно знать логин и пароль для сервиса динамического DNS

Последний пункт очень полезен, поскольку с находящегося в интернете компьютера связаться с устройством, распложенным внутри локальной сети с адресом (к примеру, 192.168.10.9), не получится — этот адрес относится к другому диапазону. Сервисы динамических DNS позволяют получать доступ к камере, пользуясь назначенным ей адресом вроде mycamera.dyndns.org (где dyndns.org — домен сервиса). Однако, большинство таких сервисов предоставляет бесплатные услуги лишь на пробный период.

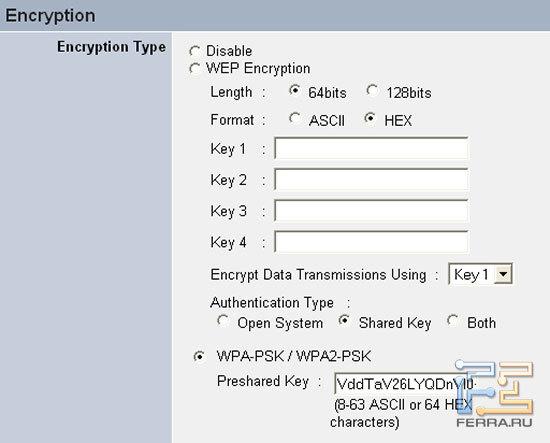

Обратите внимание, что по умолчанию выбрана опция ключа Both, которую при выборе WPA-PSK надо поменять на Shared

Обратите внимание, что по умолчанию выбрана опция ключа Both, которую при выборе WPA-PSK надо поменять на Shared

Обратите внимание, что по умолчанию выбрана опция ключа Both, которую при выборе WPA-PSK надо поменять на Shared

Из параметров безопасности Wi-Fi оптимальным будет WPA-PSK с длинным и сложным набором символов.

Приводы поворота по горизонтали и вертикали отрабатывают движения  быстро, но вращать камеру так же легко, как и курсор, не получится. Можно задать большой шаг перемещений (к примеру, не на 1°, а на 10°), или установить несколько заданных позиций и выбирать одну из них, или обходить все последовательно, нажав на Swing. Камеру можно вращать и вручную — главное, делать это аккуратно.

Если не нужны ограничения в действиях, дополнительных пользователей можно и не создавать. Панель управления допускает подключение и управление сразу с нескольких адресов.

Если не нужны ограничения в действиях, дополнительных пользователей можно и не создавать. Панель управления допускает подключение и управление сразу с нескольких адресов.

Если не нужны ограничения в действиях, дополнительных пользователей можно и не создавать. Панель управления допускает подключение и управление сразу с нескольких адресов.

В TV-IP600W предусмотрено создание нескольких пользователей. В отличие от администратора, они не имеют возможности менять основные настройки (установки сети, разрешение видео), номогут поворачивать камеру и отправлять скриншоты на FTP или на почту.

Работа через IPView Pro 2.0

Если веб-интерфейс предоставляет возможность просто "порулить" TV-IP600W, то IPView — это полноценный инструмент управления для комплекса из нескольких (до 32-х!) камер. Программа стилизована под пульт системы наблюдения, с крупными графическими кнопками и возможностью выводить в основное окно изображение с одной, нескольких или всех камер сразу.

Красный кружок у камеры информирует о включенной записи

Красный кружок у камеры информирует о включенной записи

Красный кружок у камеры информирует о включенной записи

IPView позволяет составлять распорядок записи по датам и временными интервалам, активировать запись при обнаружении движения и отсылать емейл с сообщением об этом.

Красный кружок у камеры информирует о включенной записи

Красный кружок у камеры информирует о включенной записи

Несколько зон — несколько выделенных прямоугольников

Функция записи по движению необязательно должна активироваться при обнаружении изменений в любом месте кадра. Можно назначить ей зону наблюдения (одну или несколько).

Посмотреть сохраненные видео можно прямо из программы через встроенный плеер. Для подключения камеры к IPView необходимо знать логин и пароль учетной записи для её веб-панели.

Качество записи

В нормальных условиях нареканий к TRENDnet TV-IP600W нет, но в помещении со слабым светом, без дополнительной подсветки, она практически беспомощна.

На улице пасмурно, в коридоре темновато, но дверь еле-еле видна

На улице пасмурно, в коридоре темновато, но дверь еле-еле видна

На улице пасмурно, в коридоре темновато, но дверь еле-еле видна

Её светочувствительность составляет всего 1 люкс, в то время как более-менее качественные из недорогих камер наблюдения имеют по паспорту 0,3 люкс.

Пример картинки с разным разрешением (везде минимальное сжатие):

Разрешение 640x480

Разрешение 640x480

Разрешение 320х240

Разрешение 320х240

Разрешение 160х120

Разрешение 160х120

Разрешение 160х120

Если снимать улицу ночью, то желательно, чтобы на ней горели достаточно яркие фонари.

Съёмка без и с уличным освещением

Съёмка без и с уличным освещением

Съёмка без и с уличным освещением

Увы, с учетом небольшого разрешения, даже с уличным освещением детали всё равно видны заметно хуже, чем днем.

В разделе панели управления "Configuration->Video", помимо выбора разрешения и частоты кадров, имеются регулировки яркости, контрастности и цветовой насыщенности, но заметно улучшить изображение при нехватке света они не способны. Впрочем, можно попробовать убрать Saturation на 0, переведя камеру в черно-белый режим, в котором в темноте должны быть видны хотя бы контуры предметов.

Пример видео с морганием

Пример видео с морганием

Пример видео с морганием

Зато функция "Anfi-Flicker" действительно полезна. Если она не включена, в помещении с лампами дневного света картинка на видео может пойти полосами.

Запись ведется в формате AVI с кодеком MJPG (каждый кадр записывается отдельно и сжимается алгоритмом JPEG). Интересно отметить, что при записи через IPView Pro в любом режиме в видеофайле будет 30 кадров/с.

В тестируемой камере была установлена прошивка версии 3.50.

Выводы

Камера наблюдения домашнего уровня — это камера наблюдения домашнего уровня, а не инструмент для съемки HD-шедевров с обилием "экшна". Не стоит ждать от неё идеальной картинки в любых условиях, четких портретных снимков и распознавания номеров автомашин. От нее требуются функциональность, простота в использовании, удобное ПО., и у TRENDnet TV-IP600W это все есть. Однако со стороны «софта» не всё идеально: во-первых, удаленное управление через веб не включает функцию запись видео, во-вторых, расстраивает невозможность наводиться на резкость программно, в-третьих, веб-интерфейс не предоставляет функции обнаружения движения. Надеемся, что эти недочеты в будущем исправят.

Проводная TV-IP600 отличается от изображенной на коробке Wi-Fi-версии только отсутствием антенны

Проводная TV-IP600 отличается от изображенной на коробке Wi-Fi-версии только отсутствием антенны

Чтобы использовать камеру по максимуму, стоит потратить немного времени, разобраться в управлении и правильно настроить устройство: тогда TV-IP600W будет делать всё автоматически, согласно заданной программе. За счёт вращения TV-IP600W может охватить большее пространство, для наблюдения за которым потребовалось бы 2 или 3 неподвижных камеры.

Штатная антенна на 2 дБ без проблем работает через одну толстую и пару тонких стен. Если связь плохая, можно ограничить максимальную скорость подключения (в меню Wireless). Камере будет проще установить с точкой доступа соединение на низкой скорости, чем на высокой. При этом, к примеру, 6, 9 или 12 Мбит/с вполне хватит для передачи видео в максимальном качестве. Не забывайте также, что съемную антенну TW-IP600W всегда возможно заменить на более мощную.

Поскольку IP-видеокамеры — нечастые объекты тестирования в "Ферре", сравнить TRENDnet TV-IP600W мы можем разве что с Panasonic -C11BL1. В плюсах Panasonic — продвинутый дизайн, температурный датчик для обнаружения излучения тепла вблизи, микрофон и гнездо для штатива, в минусах — отсутствие Wi-Fi, менее удобное программное обеспечение и большая мертвая зона в половину сферы, в то время как TRENDnet TV-IP600W может вращаться на 150° влево и вправо. С учетом угла охвата это позволяет буквально заглянуть себе за спину. За счёт вращения она способна охватить большее пространство, для наблюдения за которым потребовалось бы 2 или 3 неподвижных камеры.

Если же в общем сравнивать TRENDnet TV-IP600W c аналоговыми проводными и беспроводными видеокамерами схожего ценового диапазона (без учета видеоплаты), то можно составить следующую табличку:

TRENDnet TV-IP600Wаналоговые беспроводные камеры наблюденияаналоговые проводные камеры наблюдения
качество съемки, разрешение, частота кадровХорошее при нормальном освещении, плохое при плохом, максимальное разрешение 640х480, частота кадров 20/сХорошее. У моделей формата PAL разрешение 720 х 576. Частота кадров может превосходить 24 /с, но при одновременной записи с нескольких камер возможно занижение частоты кадров из-за недостатка вычислительной мощности платы видеозахвата. Как правило, имеется ночной режим (автоматическое увеличение апертуры, чтобы в объектив попадало больше света).
объективНесменный, ручное наведение на резкостьВозможность замены зависит от модели, объектив стоит недорого.
запись видеоТребуется WiFi или Ethernet-сеть, компьютер с браузером, при наличии интернет-доступа из локальной сети — возможно управление не из домаТребуется плата видеозахвата и специальное ПО.
управлениеВращать камеру можно из браузера.Камера может оснащаться поворотным устройством. Для удаленного управления нужен пульт или адаптер и специальное ПО для компьютера.
установка, дистанция работыДальность работы WiFi зависит от настроек, мощности антенн на камере и точке доступа, помех (в т.ч. других работающих WiF-сетей, конфигурации помещения). В случае Ethernet-подключения — длина кабеля до 100 м. Необходимо питание.Аналоговая радиопередача сигнала не защищена, помехи влияют на качество картинки, дальность работы в помещение примерно соответствует WiFi-оборудованию со штатными антеннами. Камере также необходимо отдельное питание.Необходимо проводное соединение, но длина видеокабеля и кабеля питания  может быть несколько сотен метров. Необходимо питание.
