Кубик, но не Рубика. Обзор корпуса AeroCool QX-2000

Рынок игровых систем в России пока еще в состоянии перманентного развития. Несмотря на то, что почти каждый второй собирает игровой компьютер, по-настоящему продуманную игровую систему составляют единицы. AeroCool предлагает оригинальное и доступное решение в компактном формате – корпус QX-2000.

Мир, похоже, сейчас переживает бум мультимедийных развлечений: все, начиная от HD и заканчивая 3D, находится на пике популярности. Это не могло не сказаться на производителях компьютерных комплектующих: одни стали предлагать 3D-мониторы, другие – оригинальные корпуса для сборки систем HTPC. Но корпус AeroCool QX-2000 выбивается из общей массы винтажно-стильных HTPC-корпусов своей ориентированностью на игровую среду. Его можно сравнить, например, с некоторыми продуктами SilverStone или Lian Li, которые производят корпуса для компактных игровых систем.

Характеристики, конструкция, дизайн

Тип корпусаCube Tower
МатериалСталь толщиной 0.6 мм
Форм-факторMicro-ATX/Mini-ITX
Размеры240(В) x 300(Ш) x 391(Г)
Отсеки для накопителей2 x 5.25" (внешний)  / 1 x 3.5" (внешний)  / 3 x 3.5” (внутренний)
Слоты расширения4 слота
Максимальная длина карт расширения330 мм
Фронтальные разъемы2 x USB2.0 / Mic и Headphone (AC97 & HD audio)

AeroCool QX-2000 внешне напоминает кубик или пресловутый «черный ящик» - он мал и имеет «квадратичные» пропорции. Минималистичный дизайн корпуса подчеркнет игровую направленность собираемого системного блока, а наличие большого вентилятора на фронтальной панели позволяет надеяться на хорошее охлаждение мощной системы. Сделан корпус из недорогих, но качественных материалов: стали и ABS-пластика.

Внешний вид AeroCool QX-2000

Выглядит необычно, непохоже на другие корпуса, хотя форма не нова. Визуально корпус поделен на две неравных половинки. Нижняя, высокая, отделена большим круглым отверстием охлаждающего вентилятора с приятной синей подсветкой, которую можно в любой момент отключить. Справа от вентилятора имеются два порта USB и аудиоразъемы. Выше – просто черная панель, которой для полной завершенности не хватает все-таки картридера.

Корпус AeroCool QX-2000 анфас

Вторая половина низкая, здесь можно отметить блок управления системой охлаждения с тремя кнопками управления скоростью вентилятора: действуют они просто – задают низкую, среднюю и высокую скорости вращения. Посередине между кнопками регулировки скорости находится кнопка выключения подсветки вентилятора. Правее можно обнаружить кнопки включения питания и перезагрузки, а также сигнальные светодиоды.

Панель управления вентилятором упрощена до предела

Справа имеются два отсека 5.25 дюйма с откидными крышками для двух оптических приводов. В целом, панель и строга и бедна одновременно, особенно если такой компьютер предполагается держать на столе.

На задней панели можно обнаружить то же разделение на блоки, теперь уже более явное. Нижняя часть отдана во владение материнской плате – здесь присутствует набор отверстий для вывода интерфейсов задней панели системной платы и интерфейсов карт расширения. Сразу заметно, что корпус поддерживает только платы Micro-ATX и меньше.

AeroCool QX-2000, вид сзади

А теперь пришло время снять крышку. Внутри уже явно видно разделение корпуса на два «этажа». Это вполне оправдано, поскольку в столь компактном объеме приходится размещать не только системную плату с картами расширения, но и накопители с блоком питания.

Вид на открытый корпус AeroCool QX-2000 справа

Вид на открытый корпус AeroCool QX-2000 слева

Конструкция шасси основательно продумана. Внутри очень много ребер жесткости и прочных элементов коробчатого сечения, например, усилители жесткости. По одному из них проходит ось открывания верхней половины корпуса, в другом предусмотрены отверстия для защелок, стягивающих обе половины. Закрывается корпус одной П-образной крышкой, что еще больше повышает жесткость. Однако полностью избавиться от вибраций, вызываемых жесткими дисками, нам не удалось.

«Верхний этаж» отведен под приводы, жесткие диски и блок питания. Расположение компонентов достаточно плотное, в частности, производитель рекомендует использование блоков питания с длиной корпуса не более 150 мм. Не забывайте, что у блока питания есть провода, которые потребуется где-то размещать.

0

Вид на корпус AeroCool QX-2000 сверху

Отсек для жестких дисков предусматривает установку двух накопителей формата 3.5 дюйма, которые располагаются вертикально. Корзина съемная, накопители привинчиваются к ней винтами. Два накопителя, особенно на больших объемов, в такой корзине наверняка будут перегреваться, несмотря на то, что напротив них можно расположить вентилятор. Никакой виброразвязки накопителей от стальных деталей корпуса не предусмотрено.

Корзина для двух жестких дисков снимается

Жестким дискам, возможно, будет тесно и жарко

Отсек для двух приводов 5.25 дюйма предусматривает крепление при помощи защелок, они идут в комплекте с корпусом. Однако основной способ – винты, который мы считаем и самым надежным.

Отсеки для оптических приводов

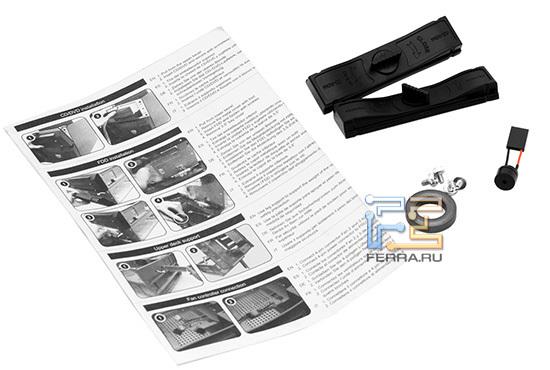

Черные защелки для крепления приводов в комплекте

Для крепления привода необязательно снимать фронтальную панель

Кроме того, на верхнем этаже имеется два отверстия для вентиляторов: один (60 мм) можно установить на передней стенке, другой – 80 мм – на задней.

Чтобы установить системную плату и карты расширения, верхний отсек откидывается влево на двух петлях – оригинальный ход. Для того, чтобы откидная половина корпуса не погнула конструкции или не перевернула всю систему, предусмотрена откидная ножка, которая упирается в поверхность, на которую установлен корпус при сборке. При закрытии верхней части корпуса, она фиксируется винтовым креплением со специальными защелками.

Верхнюю половину корпуса AeroCool QX-2000 можно откинуть

А чтобы она не упала, предусмотрена откидная ножка

Откинув половину корпуса, вы увидите просторный отсек (если это понятие применимо для формата Micro-ATX) для материнской платы. Плата крепится внутри вполне привычным способом – при помощи шестигранных стоек, вкручиваемых в основание корпуса.

Отсек для системной платы достаточно просторен

Тут же можно обнаружить короткие салазки для устройства 3.5 дюйма, которое имеет выход на переднюю панель корпуса. Естественно, такое устройство (это может быть картридер, панель управления вентиляторами или дисковод) нужно устанавливать после монтажа системной платы в корпус.

Кроме того, на нижней стенке верхней половины корпуса есть крепление для еще одного внутреннего накопителя 3.5 дюйма: сюда можно установить жесткий диск и он будет располагаться точно над указанным выше отсеком для дисковода. При этом оба отсека располагаются достаточно высоко, что не помешает установке модулей памяти с высокими радиаторами (например, Corsair Dominator и им подобные).

Очень удачно размещен большой вентилятор в нижней половине корпуса: его воздушный поток направлен прямо на карты расширения и частично на систему охлаждения процессора и память, расположенные на материнской плате.

Большой вентилятор на передней панели AeroCool QX-2000 хорошо охлаждает комплектующие

Кроме того, на задней панели предусмотрена возможность установки еще двух вентиляторов 80 мм, которые монтируются в пластиковой рамке.

Сборка и возможные проблемы

Сборка системы в корпусе AeroCool QX-2000 нетривиальна. Например, при выборе системы охлаждения в данный корпус необходимо учитывать ограничение на высоту радиатора. У нас в корпус не поместился радиатор башенного типа. Точнее, поместился, но полностью закрыть корпус не удалось. Впрочем, если поработать напильником, то, возможно, мы смогли бы его закрыть, но кто же это будет делать на новом корпусе? Разве только тот, кто решит заняться моддингом.

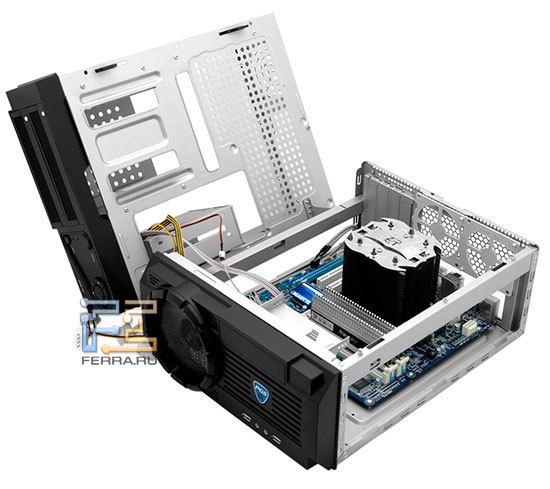

Казалось бы, можно установить в корпус AeroCool QX-2000 башенную систему охлаждения

Но вот закрыть AeroCool QX-2000 потом оказалось невозможно

В то же время боксовый кулер помещается без проблем. Хотя трудно представить себе систему, в которую бы не поместилась стандартная система охлаждения недорогих процессоров. При этом ничто не мешает установить в корпусе производительный низкопрофильный кулер, благо на рынке представлены такие модели.

Второй просчет конструкторов связан с установкой блока питания. Рекомендация использовать короткие блоки питания дана неспроста, поскольку места на верхнем «этаже» при установке всех компонентов остается очень немного. Особенно мучает вопрос с охлаждением жестких дисков, ведь места внутри совсем мало, плюс еще провода нужно как-то собрать – и лучше места для них, чем верхняя половина корпуса, просто не придумаешь.

Накопители, приводы и блок питания с проводами: в тесноте, да не в обиде

Получается достаточно плотно, тем не менее, место для кабелей есть: если изловчиться, их можно расположить напротив дополнительного вентилятора на задней панели. Но внимания ослаблять не стоит: при монтаже жесткого диска не забудьте оставить место для подключения кабелей питания и шлейфа от материнской платы – пространства может не хватить. Вообще, похоже, расположение основных накопителей в AeroCool QX-2000 является основной проблемой. И если для скоростного накопителя можно найти место в нижней половине корпуса, то основные накопители для хранения данных будут или мешать, или перегреваться. Тут, пожалуй, уместнее было бы перенести корзину в другое место, либо вообще предусмотреть место для пары-тройки ноутбучных жестких дисков форм-фактора 2.5 дюйма.

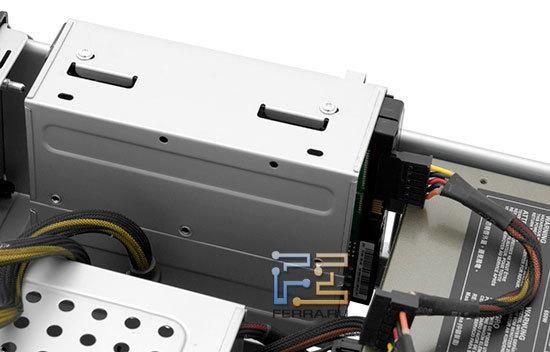

Накопитель требует немного места для подключения питания и шлейфа

Если вы успешно преодолеете трудности со сборкой и правильно уложите провода, то собранная система получится весьма эффективной. Мощный воздушный поток продувает нижний отсек с материнской платой и картами расширения, в то же время верхний отсек страдает от недостатка прохлады – здесь полно проводов и накопителей, которые в жару сильно греются. Конечно, вентилятор блока питания частично справится с охлаждением, особенно тот, у которого вентилятор расположен на задней стенке. А вот блоки питания с большим вентилятором на нижней панели будут охлаждать отсек с материнской платой. Поэтому перед сборкой рекомендуется приобрести вентилятор 80 мм и вентилятор 60 мм, которые устанавливаются в верхней половине корпуса.

Тестирование

Чтобы узнать, насколько эффективна штатная система охлаждения корпуса AeroCool QX-2000, мы собрали в нем игровую систему на основе процессора Intel Core i5-655K и довольно «горячей» видеокарты GeForce GTX 275. Для разогрева системы использовались утилиты: Furmark – для разогрева видеокарты, LinX – для разогрева процессора, а также Intel IOMeter – для разогрева жестких дисков. Мы не устанавливали дополнительных вентиляторов, чтобы соблюсти чистоту эксперимента.

Конфигурация тестовой системы:

Процессор: Intel Core i5 655K
Система охлаждения: Cooler Master DI5-9HDSF
Системнаяплата: Gigabyte H57M-USB3
Оперативная память: 2*2 GB Transcend aXeRam DDR3 2000+
Видеокарта: INNO3D GeForce GTX 275
Жесткийдиск: WD3200JD + Hitachi Deskstar E7K1000
Блок питания: FSP ATX-600PNR

В результате мы получили следующие температуры компонентов внутри корпуса:

GPU (Furmark) на открытом стенде89
GPU (Furmark) при максимальных оборотах корпусного вентилятора89
GPU (Furmark) при минимальных оборотах корпусного вентилятора91
CPU (LinX) на открытом стенде64
CPU (LinX) при максимальных оборотах корпусного вентилятора66
CPU (LinX) при минимальных оборотах корпусного вентилятора72
HDD (IOMeter) на открытом стенде50
HDD (IOMeter) при максимальных оборотах корпусного вентилятора52
HDD (IOMeter) при минимальных оборотах корпусного вентилятора53

Результаты довольно интересные. Корпус, как мы и предполагали, обладает отличным потенциалом по охлаждению карт расширения – это прекрасно заметно по температуре видеокарты, которая на максимальных оборотах встроенного в корпус вентилятора находится на уровне открытого стенда. В то же время процессор, во многом благодаря простой системе охлаждения, находится в гораздо худших условиях, поскольку воздушный поток, нагретый видеокартой, проходит к нему уже в последнюю очередь.

То же касается и жестких дисков, которые в «бутерброде» вертикальной корзины чувствуют себя не очень уютно, хотя их температура все же не достигала критической (55 градусов). Тем не менее, постоянная эксплуатация большинства накопителей при температуре выше 45 градусов сокращает их ресурс чуть ли не вдвое. Именно поэтому мы рекомендуем при покупке AeroCool QX-2000 озаботиться приобретением дополнительных вентиляторов, которые нужно установить на верхней половине корпуса (напомним, это 60 мм и 80 мм вентиляторы).

Выводы

Корпус AeroCool QX-2000 поражает своей оригинальностью и компактными размерами. При этом конструкторам удалось совместить несовместное: малые габариты и высокую эффективность размещения компонентов и охлаждения. На стороне продукта будет и низкая стоимость (2500 руб.), а также (в некоторой степени) отсутствие блока питания в комплекте, что позволяет выбрать источник питания по используемым компонентам. Как минусы можно отметить скученность в верхней половине корпуса, неудобства при сборке (установка жестких дисков, прокладывание кабелей), а также ограничения на габарит блоков питания. В остальном, больших проблем с корпусом мы не обнаружили, ну разве что дизайн оставляет ощущение незавершенности, но это, скорее, особенность недорогого продукта.
