Thermaltake V9 BlacX Edition: игровой корпус с изюминкой

Thermaltake V9 BlacX Edition является корпусом начального уровня для домашних компьютеров, он оснащен двумя док-станциями для подключения накопителей с интерфейсом SATA. Радикальный черный цвет говорит о принадлежности к игровой серии, а большое количество вентиляторов — о хорошем охлаждении комплектующих.

Распространение игровых систем среднего и бюджетного классов привело к появлению все большего количества относительно недорогих корпусов с улучшенным охлаждением и строгим дизайном, ориентированным на игровую тематику. Основные отличия подобных корпусов заключаются в радикальном черном цвете, в который выкрашены даже внутренности, большое количество мест для крепления вентиляторов и окно, либо большой вентилятор на боковой стенке. Согласитесь, привлечь покупателя к такой, казалось бы, заурядной продукции непросто, однако производители находят способы для этой цели. Например, компания Thermaltake предлагает корпус V9 BlacX со своей изюминкой.

Тип корпусаMidi-Tower
Материал корпуса0.8 мм SECC
Материал фронтальной панелиПластик
Боковая панельОкно
Поддержка системной платы12" x 9.6" (ATX)9.6" x 9.6" (Micro ATX)
Выдвижное основаниеНет
Отсеки 5.25"4
Внешние отсеки 3.5"2
Внутренние отсеки 3.5"5
Слоты расширения7
Разъемы на фронтальной панелиUSB x 2HD Audio
Система охлажденияФронтальный (в комплекте) :120 x 120 x 25 мм синяя LED-подсветка, 1300 об/мин, 17 дБФронтальный (дополнительно) :140 x 140 x 25 ммЗадняя панель (выдув) :120 x 120 x 25 мм турбовентилятор, 1300 об/мин, 17 дБВерхняя панель (выдув) :230 x 230 x 20 мм тихий вентилятор, 800 об/мин, 15 дБ
Поддержка систем жидкостного охлажденияДа
Встроенная система жидкостного охлажденияНет
Поддержка блока питанияСтандартный ATX PSII
Блок питания в комплектеОтсутствует
Размеры (В*Ш*Д)462.0 x 208.0 x 485.0 мм
Масса6.29 кг
Гарантия3 года

Внешне корпус представляет собой привычный черный ящик со строгим дизайном: темный цвет, обилие прямых углов говорят о том, что перед нами игровая модель, однако бюджетный класс корпуса все же чувствуется.

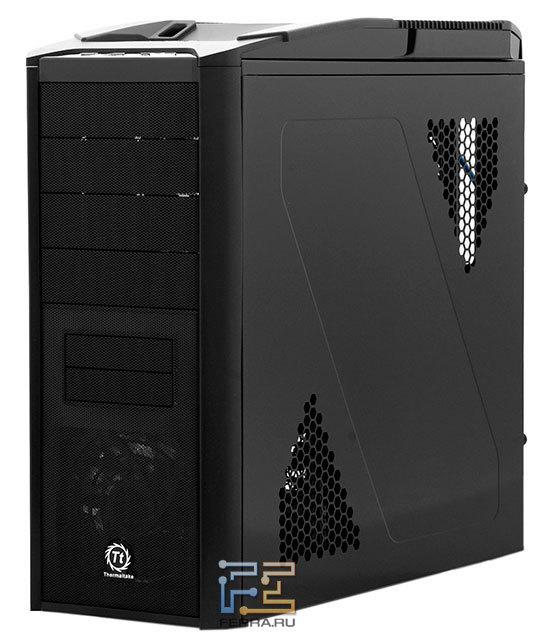

Внешний вид корпуса

Размеры корпуса соответствуют стандартному формату Midi-Tower, то есть «средней башне». Такие корпуса обычно имеют всего четыре отсека для оптических приводов и других устройств 5.25 дюйма, что тоже говорит о классе корпуса, в то время как более продвинутые модели предлагают от пяти и более подобных отсеков. Левая боковая стенка разбавлена прозрачным окном необычной формы, рядом с которым видны вентиляционные отверстия. Вентилятора сбоку вы не найдете, но, может быть, оно и к лучшему — меньше будет пыли внутри.

Вид слева. Окно большое, оригинальной формы

Правая крышка в некотором роде является отражением левой, только она лишена окна, а вот вентиляционные отверстия остались на месте.

Вид справа. Симметрия соблюдается

На передней панели, помимо четырех упомянутых отсеков 5.25 дюйма, присутствуют два отсека с заглушками для 3.5-дюймовых устройств.

Вид спереди навевает мысли о давно минувших днях, когда были популярны Floppy-дисководы и ZIP

Тем не менее, энтузиастов порадует видимый сквозь переднюю решетку 120 мм предустановленный вентилятор, который предваряется противопылевым фильтром — вот это уже веское слово в борьбе с проклинаемой многими пылью.

На задней панели можно отметить еще одно отверстие с предустановленным 120 мм вентилятором. Блок питания находится внизу — такое расположение очень модно сейчас и большинство игровых корпусов имеют крепление для блока питания снизу. У данного корпуса блок питания можно установить только вентилятором вниз, в то время как у некоторых конкурентов его можно перевернуть вентилятором вверх, хотя это и не критично. Над задним вентилятором расположились два отверстия для шлангов системы жидкостного охлаждения.

Вид на заднюю панель

Внутри все куда интереснее. Прежде всего, отметим еще раз фронтальную панель. Про фильтр мы уже упоминали — он съемный и представляет собой тонкую капроновую сеть, натянутую на рамку, фильтр задерживает крупную пыль и не создает большого сопротивления воздушному потоку. Место для вентилятора предусматривает установку 140 мм модели, однако в комплекте имеется 120 мм вентилятор.

Фронтальная панель предусматривает возможность установки 140 мм вентилятора

Внутреннее пространство организовано довольно привычно для любого сборщика. Кому-то может показаться тесновато, ведь объем корпуса невелик. Основание для материнской платы, корзины и стойки для приводов и накопителей — все это выполнено из стали толщиной 0.8 мм, которая относится к SECC, то есть холоднокатаная с гальваническим покрытием. Все внутренние поверхности качественно окрашены в черный цвет.

Внутреннее пространство черным-черно

Корзина для 5.25-дюймовых устройств рассчитана на четыре привода, которые могут быть закреплены как винтами, так и съемными защелками. Никаких салазок или направляющих у недорогого корпуса вы не найдете, да и ни к чему это — удорожает конструкцию, а ведь корпус позиционируется в начальном классе.

Отсеки для приводов

Корзина на два 3.5-дюймовых устройства с внешним доступом предусматривает только винтовое крепление. А вот перпендикулярные корзины, которые можно назвать и отсеками для жестких дисков оснащены съемными защелками, схожими с таковыми у 5.25-дюймовых отсеков. Корзина для накопителей рассчитана на пять дисков, и снова, как вы видите, никаких салазок. Ну это совсем уж бюджетно — даже недорогие корпуса конкурентов все же позволяют установить накопители при помощи направляющих. Разумеется, накопители можно закрепить винтами. Кстати, у нас возникли определенные сомнения в эффективности охлаждения накопителей в данной перпендикулярной корзине, которые, возможно, развеет тестирование.

Отсеки для накопителей. Никаких салазок и направляющих

Основание системной платы несъемное, плата крепится при помощи вкручиваемых в основание шестигранных стоек, которые можно расположить согласно конфигурации отверстий в материнской плате. Напротив предполагаемого расположения процессорного гнезда в основании имеется отверстие, которое на практике облегчает установку, и особенно замену, системы охлаждения процессора с усилительной пластинкой.

Под вентилятором блока питания расположен съемный фильтрующий элемент в виде тонкой сеточки, натянутой на пластиковую рамку, который предотвратит засасывание вентилятором блока пыли с пола.

Блок питания защищен от пыли

Крепление плат расширения оснащено защелками, которые позволяют зафиксировать платы и карты без особых хлопот, однако на деле защелки не слишком удобны. Например, закрепить с их помощью планку с портом не так-то просто. На верхней панели предусмотрен большой 230 мм вентилятор, который выбрасывает нагретый воздух наружу.

Большой вентилятор создает разрежение

Сверху вентилятор закрыт большой металлической сеткой.

Сетка на верхней панели не позволит ничего ставить на корпус

Вентиляторы получают питание от материнской платы, поскольку оснащены стандартными трехконтактными разъемами.

Теперь расскажем о главной особенности корпуса, которую мы и назвали «изюминкой». Дело в том, что Thermaltake V9 BlacX оснащен двумя док-станциями для накопителей 3.5 или 2.5 дюйма, которые можно подключать напрямую к корпусу, без всяких проводов. Вообще V9 BlacX — это уже не первый продукт Thermaltake со встроенной док-станцией: например, DOKKER или V6 BlacX. Однако у этих корпусов можно было подключить только один накопитель. V9 BlacX поддерживает горячую замену накопителей, это стандартная функция протокола SATA II. Кстати, в серию V9 входит еще две модели: V9 и V9 Black Edition.

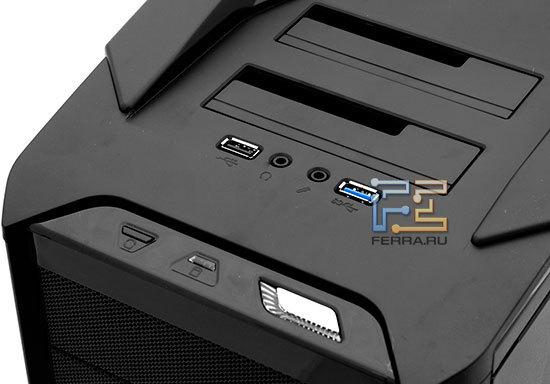

Две док-станции SATA для накопителей

В какой-то мере это удобно, особенно если вы сторонник хранения базы данных или мультимедиа на жестких дисках, но только в том случае, если вы используете их без всяких корзин и внешних корпусов. Лишь в одном случае док-станция может оказаться полезной: если к вам пришел друг со своим накопителем, чтобы сбросить какие-то данные — тогда вам не потребуется открывать свой системник. Зачастую же ответственный пользователь не столь расточительно относится к своим «железкам» — все же внешний корпус или салазки хорошо защищают накопитель от внешних воздействий, а также более универсальны при подключении к разным компьютерам. Минусом корзин можно признать увеличение габаритов и массы, а также необходимость во внешнем блоке питания, что разом разрешил Thermaltake.

Док-станции оснащены стандартным гнездом SATA с питанием

Остается только весь мир или хотя бы ваших ближайших друзей одарить такими вот корпусами. Отсеки док-станции прикрыты поворотными шторками с окошками для 2.5-дюймовых накопителей. Как недостаток можно отметить то, что такой корпус нельзя установить в нишу… точнее, можно, но в этом случае воспользоваться док-станциями будет затруднительно. Кстати, SATA-интерфейсы корпуса подключаются напрямую к SATA-портам системной платы, это обуславливает высокоскоростной обмен данными с накопителем и поддержку Hot Swap, о которой уже упоминалось. В результате корпус лишился разъема eSATA на фронтальной панели, который мог бы добавить универсальности.

На передней панели сверху остались только разъемы для наушников и микрофона, один разъем USB 2.0 и один разъем USB 3.0. USB 3.0, похоже, должен заменить отсутствующий eSATA, хотя назвать данный интерфейс распространенным пока не поворачивается язык. Раз уж мы отметили разъемы, то не забудем упомянуть о том, что на корпусе предусмотрены кнопки включения питания и перезагрузки, а также стандартные светодиоды активности системы и накопителя.

В сборке корпус назвать просторным нельзя, особенно если применяются современные комплектующие с развитыми радиаторами. Установка системной платы не вызывает затруднений. Перпендикулярная корзина для накопителей снимает проблему очередности установки накопителей и системной платы. С монтажом длинных оптических приводов могут возникнуть сложности из-за того, что он может упереться в материнскую плату или компоненты на ней

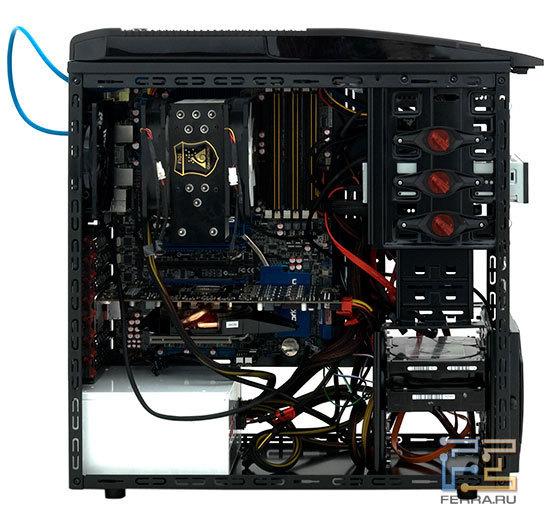

Сборка системы в корпусе Thermaltake V9 BlacX не преподносит неожиданностей

Места для укладки проводов немного, внутреннее пространство откровенно тесное, особенно для тех, кто привык собирать системы в просторных корпусах, поэтому с укладкой проводов придется повозиться. Комплект поставки минимален и в нем присутствует лишь две нейлоновых стяжки — их придется приобрести заранее, и желательно черного цвета, чтобы не нарушать общую гармонию.

Комплект поставки минимален

Немного терпения, и кабели можно уложить компактно, так, что они не будут мешать хорошему охлаждению комплектующих внутри корпуса.

Тестирование

Тестирование корпусов предусматривает сборку системы, после чего прогоняются тесты, которые основательно нагревают главные компоненты системы: процессор, графический адаптер и жесткий диск. Для нагрева нами использовались привычные по нашим тестам корпусов утилиты: LinX для прогрева процессора, FurMark для прогрева графической карты и Intel IOMeter для прогрева накопителей. На основании этих данных в таблицу записываются данные о максимальных температурах комплектующих. После снятия всех показаний можно судить об эффективности охлаждения конкретных комплектующих внутри и выставить оценку корпусу. Мы собрали внутри Thermaltake V9 BlacX следующую систему:

  • Процессор: Intel Core i7 980X ЕЕ
  • Системная плата: Asus P6T6 WS Revolution
  • Оперативная память: 3*2 Гб Elixir DDR3-1600
  • Видеокарта: XFX Radeon HD 5830
  • Жесткие диски: WD3200JD + Hitachi Deskstar E7K1000
  • Блок питания: Xilence XQ-1200 1200 Вт

В результате проведенных испытаний, мы получили следующие значения температур:

Thermaltake V9 BlacX Edition

Охлаждение комплектующих внутри корпуса достаточно хорошее, хотя до идеала не дотягивает — все-таки Thermaltake V9 BlacX является недорогим продуктом. Как оказалось, мы были неправы, предположив неважное охлаждение накопителей в перпендикулярной корзине — корпус прекрасно справился с их охлаждением, у нас бывали модели много хуже, чем открытый стенд, но Thermaltake не подвел. Охлаждение процессора оказалось на три градуса эффективнее открытого стенда благодаря хорошей продуваемости корпуса в районе процессорного разъема.

А вот температура видеокарты не порадовала: возможно, видеокарты с выбросом горячего воздуха системой охлаждения за пределы корпуса будут меньше нагреваться в данном корпусе, но такие карты с большой вероятностью не будут использованы в системе бюджетного класса. Основная проблема в охлаждении видео — отсутствие вентилятора на боковой поверхности, а горячим видеокартам недостаточно одних только вентиляционных отверстий на боковой стенке. К тому же в район видеокарты поступает уже нагретый накопителями воздух, что не способствует низким температурам. Словом, мы можем посоветовать не собирать в данном корпусе систему с видеокартами NVIDIA GeForce GTX 480, 470 и 465, которые по праву признаны самыми «горячими» видеоадаптерами современности.

Шумность оказалась невысокой, во многом благодаря тихоходным вентиляторам и особенно большому вентилятору на верхней панели, который эффективной выбрасывает нагретый воздух из корпуса. Что же касается защиты от пыли, то можно констатировать, что большее количество вентиляторов на выдув воздуха из компьютера заставляет пыльный воздух снаружи поступать через все щели в корпусе, то есть подсасываться во все дыры. Спасением может быть только общая герметизация всех щелей и отверстий.

Выводы

Корпус Thermaltake V9 BlacX являет собой образец недорогого (около 100 долларов) корпуса для домашней игровой системы начального или среднего уровня. Радикальный черный цвет, строгий дизайн, наличие пылевых фильтров, перпендикулярная корзина для пяти накопителей позволяют с достаточным комфортом собрать и эксплуатировать компьютер в дальнейшем. Две док-станции, подключенных к SATA, могут оказаться полезными для некоторых пользователей, но большинству такая функциональность не нужна. В остальном это, пожалуй, самый обычный корпус, в котором реализованы самые популярные сегодня опции в виде большого вентилятора на верхней панели, нижнего расположения блока питания или отверстия в основании материнской платы для крепления систем охлаждения с усилительной пластиной.
