Блоки питания ETG Premium — качественная продукция за доступные деньги

Компания ETG практически неизвестна рядовому пользователю. За долгие годы рынок блоков питания сформировался настолько прочно, что появиться на нем с чем-то новым становится всё труднее. Тем не менее, ETG входит на рынок достаточно агрессивно, чем вызывает у нас дополнительный интерес.
Блоки питания ETG Premium — качественная продукция за доступные деньги

Что такое ETG?

Прежде чем приступить к обзору и тестированию блоков питания, попробуем выяснить, что за производство скрывается под торговой маркой ETG, и какую продукцию выпускают под этим брендом? ETG — торговая марка компании WERSA, которая является русским дистрибьютором другого, крупного и известного во всём мире производителя — компании Gembird. Эта компания занимается OEM-производством носителей данных, компьютерной периферии и блоков питания. WERSA, в свою очередь, уже не первый год занимается поставками разного рода компьютерного «железа», однако под текущим названием стала известна только в 2009 году. В 2010 WERSA выводит на рынок три линейки блоков питания ETG, это Standard, Advanced и Premium. Как водится, начнём мы со старшей линейки. У нас сегодня на тестировании четыре БП мощностью от 600 Ватт до 1 киловатта!

Общие технические характеристики блоков питания ETG Premium

Это сводный обзор блоков питания, поэтому в таблице указаны только основные характеристики. Количество, длина и тип кабелей блоков будут указаны в отдельных таблицах ниже.

Мощность БП600 Вт700 Вт850 Вт1000 Вт
Конструкция блокаМонолитнаяМодульная
Поддерживаемый стандарт ATX2.3
Поддержка SLI/CrossFireXДа
Cпецификация «80 Plus»80 Plus
Корректор мощностиАктивный
Количество вентиляторов1
Диаметр вентилятора140 мм
Подшипник вентилятораСкольжения
Длина БП160 мм
Ориентировочная цена, руб.2 3502 8203 4804 240

Младший из старших — ETG Premium 600 W

Внешний вид БП ETG Premium 600 W

Все блоки, рассмотренные в этой статье, относятся к одной линейке — «Premium». Поэтому ни для кого не будет сюрпризом, что внешний вид у них практически одинаковый. Так что скажем сразу, мы подробно описываем дизайн блока питания только один раз, а потом будем возвращаться к внешнему виду только в том случае, если он будет отличаться от общепринятого в линейке. Итак, приступим.

Знакомство с новым продуктом всегда начинается с упаковки. Здесь в ETG постарались на славу — практически все надписи на упаковке выполнены на русском языке. Определённо, это что-то новое для компьютерного железа — обычно никто из производителей не утруждает себя локализацией коробки. Но, к сожалению, не обошлось без ляпов. Если присмотреться, то надпись «комплексная нейлоновая оплетка» привлекает внимание не нейлоном, а тем, что она якобы создаёт «дополнительное электромагнитное экранирование», да и совершенно нерусское слово «ультратихий» может уколоть намётанный глаз...

Все нужные надписи на русском — просто и понятно

Все нужные надписи на русском — просто и понятно

Довольно придираться, рассмотрим комплект поставки. В сущности, кроме блока питания, руководства по эксплуатации, шнура для питания и винтов крепления в коробке больше ничего и нет. Блок питания окрашен тонким слоем краски типа «чёрный металлик», провода действительно упакованы в нейлоновую сетку, что повышает удобство расположения проводки внутри системного блока. Уточним сразу — длина у всех четырёх рассматриваемых нами блоков питания ETG одинаковая и составляет 160 мм, . благодаря чему внутри можно установить 140-мм вентилятор

Внешний вид ETG Premium 600 W

Внешний вид ETG Premium 600 W

Особое внимание стоит обратить на верхнюю крышку блока — края рамки вентилятора немного загнуты вниз, чтобы уменьшить расстояние между корпусом и вентилятором. Принято считать, что такая форма рамки позволяет уменьшить шум вентилятора на 1 — 2 Дб. Решение это не новое, но и не очень распространённое. В любом случае, шум от вентилятора, по заявлению производителя, составляет 25 децибел.

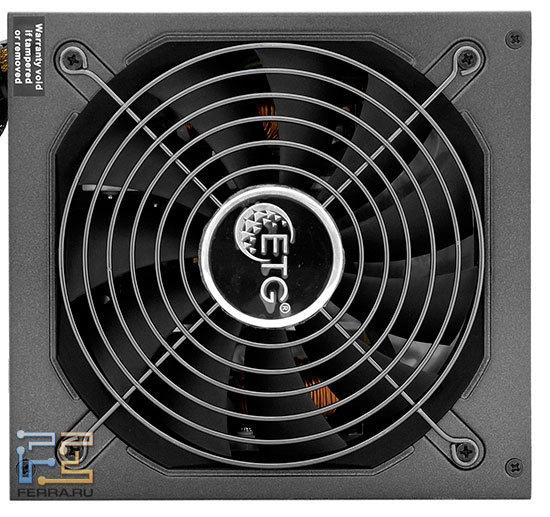

Именно такая конструкция крышки уменьшает шум вентилятора

Именно такая конструкция крышки уменьшает шум вентилятора

Разъёмы и кабели, паспортные характеристики

Несмотря на «премиальное» название, данный блок не относится к модульным. Все кабели собраны в несколько пучков на задней стенке блока. Каждый шлейф упрятан в нейлоновую оплётку, что делает монтаж проводов внутри блока более быстрым и приятным — провода не путаются между собой и не могут случайно попасть в лопасти вентиляторов.

Задняя стенка блока

Задняя стенка блока

Длины кабелей:

Кабель питания материнской платы24-pin
Длина кабеля материнской платы46 см
Кабель питания CPU1 x 8-pin + 4-pin
Длина кабеля CPU56 + 15
Кабель питания PCIe2 x 6+2 Pin
Длина кабеля PCIe42 + 15
Кабели Molex1
Количество разъёмов Molex + Berg на кабеле3 + 1
Длина кабеля Molex до первого разъёма + до второго и т.д./общая длина42+15+15+15/87
Кабели SATA2
Количество разъёмов SATA на кабеле3
Длина кабеля SATA/общая длина/общая длина42+15+15/72

Несколько удивило расположение двух разъёмов питания видеокарт на одном шлейфе, а также неразборный 24-штырьковый разъём питания, который делает невозможной эксплуатацию БП на старых версиях материнских плат форм-фактора ATX. Такой разъём ATX версии 2.3 присутствует на всех БП линейки Premium. Длина проводов кажется нам достаточной только для корпусов небольшого и среднего размеров. Например, в корпусах, подобных Zalman GS1000, где БП расположен снизу и у которых есть возможность скрытой проводки кабелей, блок питания будет бесполезен. Скорее всего, такое малое количество кабелей обусловлено мощностью блока — от БП на 600 Вт нечасто требуется поддержка двух мощных топовых видеокарт или большого RAID-массива винчестеров. Тем не менее, производитель заявляет, что данный блок (как и все прочие в линейке Premium) способен обеспечить питание двух видеокарт от AMD или NVIDIA. Но в случае топовых моделей придётся воспользоваться адаптерами Molex-PCIe, которые обычно идут в комплекте с видеокартами. Кроме того, все блоки питания в линейке оборудованы: активным PFC, защитой от короткого замыкания, защитой от перегрузок (SCP, OVP, OCP, OPP, OTP0) и относятся к стандарту «80 Plus». Этот стандарт означает, что КПД блоков питания составляет не менее 80% в диапазоне нагрузки от 20% до 100%.

Номинальная мощность нагрузки блока — 600 Вт. Шина +12 Вольт разделена на две виртуальные линии. На них блок способен выдать до 504 Ватт. На шины +5 и +3 Вольта блок способен дать одинаковую мощность равную 150 Ваттам. При этом максимальная сила тока на этих шинах одинаковая и составляет 25 Ампер. На корпусе всех блоков замечена наклейка «EuP Ready», это означает, что в простое(когда компьютер выключен) блок питания потребляет из сети не больше одного ватта.

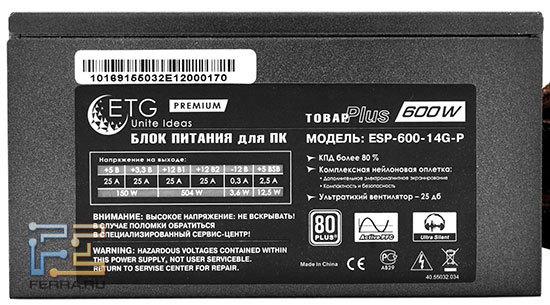

Паспортные данные блока питания

Паспортные данные блока питания

Внутреннее устройство блока ETG Premium 600 W

Первое, что бросилось нам в глаза после вскрытия блока — обычные алюминиевые радиаторные пластины без оребрения, на которых установлены силовые транзисторы. Это намекает на высокий КПД блока в работе, говорит о малом тепловыделении транзисторов и хорошей охлаждающей способности вентилятора.

Блок питания со снятой крышкой

Блок питания со снятой крышкой

Компоновка внутреннего устройства стандартна для современных блоков питания. Силовые транзисторы установлены на радиаторах, имеется групповая стабилизация напряжений в выходном каскаде. Толщина радиатора входного и выходного каскадов составляет 5 мм, толщина радиатора с силовыми элементами — 3 мм. Производитель конденсаторов, установленных внутри блока — популярная фирма Teapo.

Выходной каскад ETG Premium 600 W

Выходной каскад ETG Premium 600 W

В выпрямителе входного контура установлен конденсатор «Teapo» ёмкостью 390 мкФ, рассчитанный на максимальное напряжение до 400 Вольт и максимальную температуру, равную 85 °C. В выходном каскаде установлены электролитические конденсаторы от «Teapo» различной ёмкости.

Все блоки питания ETG, упоминающиеся в этом обзоре, охлаждаются 140-мм вентилятором, который питается от 12 Вольт линии, потребляя 0,33 Ампер. Внутри него используется подшипник скольжения. Для оптимизации воздухопотока и увеличения давления воздуха на самые нагревающиеся элементы блока, на вентилятор установлена специальная треугольная пластиковая накладка. К раме вентилятора она крепится при помощи двух винтов, а к ротору — при помощи клея. С внешней стороны вентилятор закрыт круглой проволочной решёткой.

Точно такой же вентилятор установлен и на других БП серии Premium от ETG

Точно такой же вентилятор установлен и на других БП серии Premium от ETG

Тестирование блока питания ETG Premium 600 W

Первый тест блоков питания — нагрузочный. Результаты тестирования представлены в виде таблиц. В заголовках столбцов указана нагрузка на шины 3,3 и 5 Вольт, а в заголовках строк — на шину 12 В. Зелёным цветом в таблицах выделена средняя мощность, которую может потреблять довольно прожорливый компьютер с шестиядерным процессором и одной или двумя очень прожорливыми видеокартами. Синим цветом выделена «экспериментальная» нагрузка, которую мы эмулировали на стенде. В реальной жизни блок питания не будет подвергаться таким нагрузкам.

Отклонение напряжения не должно превышать 5%. Отклонение в 2 или 3% считается нормальным, в 4% — средним, а 5% — высоким.

1-1

1-1

1-2

1-2

1-3

1-3

Из результатов хорошо видно, что блок питания хорошо выдержал наши испытания. Отклонение в «зелёной зоне» по всем трём шинам ни разу не доходило до 5%.

Второе испытание — испытание вентилятора. Мы измеряли шум вентилятора при различной нагрузке на блок питания. К сожалению, в лаборатории невозможно измерить уровень шума в децибелах, поэтому эту характеристику можно считать относительной.

При минимальной нагрузке вентилятор издавал мало шума, работать рядом с таким блоком можно. Но, на наш взгляд, уровень шума при минимальной нагрузке находится немного выше комфортного. При достижении нагрузки в 200 Ватт вентилятор начинал вращаться намного быстрее и, следовательно, издавать больше шума.

ETG Premium 700 W — увеличена не только мощность

Упаковка этого блока питания почти точь-в-точь повторяет упаковку предыдущего рассмотренного нами блока — та же матовая полиграфия, тот же приятный дизайн, и те же надписи на русском языке про нейлоновую оплётку... Но характеристики блока, само собой, уже другие.

Упаковка, вид спереди…

Упаковка, вид спереди…

… и сзади.

… и сзади.

Внешне «семисотый» блок питания отличается от своего младшего, «шестисотого» брата не только выросшей мощностью и номером модели. Если у ETG Premium 600Вт все провода выходят из одного отверстия, то у ETG Premium 700Вт конструкция модульная. В комплекте с блоком, кроме краткой инструкции и гарантийного талона, находятся все необходимые кабели.

Комплектация блока питания

Комплектация блока питания

Разъёмы и кабели, паспортные характеристики

Как уже было сказано выше, БП ETG Premium 700 Вт имеет модульную конструкцию. Так же устроены ещё блоки питания ETG на 850 и 1000 Вт, о которых вы можете прочесть далее по тексту. Как и у большинства современных модульных блоков питания, часть кабелей всё же несъемные. Это неразборный 24-pin ATX, 8 и 4-pin CPU. Кабели SATA и Molex подключаются к блоку питания через 6-pin разъёмы чёрного цвета, расположенные на задней панели. Кабели PCIe подключаются к расположенным там же 6 и 8-pin разъёмам красного цвета.

ETG Premium 700 W

ETG Premium 700 W

Внимательный читатель заметит, что на коробке ETG Premium 700Вт нарисован блок питания с четырьмя разъёмами PCIe, но на самом деле на блоке есть только два таких разъёма. Видимо, при оформлении упаковки использовался стандартный шаблон. Забегая вперёд, скажем, что у блоков питания ETG на 850 и 1000 Ватт сзади не два, а четыре разъёма PCIe — всё как на картинке.

В комплекте было по 2 кабеля с каждым из вышеперечисленных наборов разъёмов. Далее в процессе осмотра кабелей обнаружилось, что в разъём для PCIe кабелей, расположенный на задней стенке блока, может быть вставлен кабель 8-pin CPU. Конечно, представить фантастический вариант, когда процессорный кабель будет вставлен в PCIe разъём блока питания практически невозможен, но, как показывает многолетняя практика, «защита от дурака» никогда не бывает лишней.

Длины кабелей:

Кабель питания материнской платы24-pin
Длина кабеля материнской платы46 см
Количество кабелей питания CPU1 x 8-pin 1 х 4-pin
Длина кабелей питания CPU57 / 57
Количество кабелей питания PCIe2 x 6+2 Pin
Длина кабеля PCIe57 / 57
Количество кабелей Molex2
Количество разъёмов Molex + Berg на каждом кабеле2 + 1
Длина кабеля Molex до первого разъёма + до второго и т.д./общая длина48+15+15/78
Количество кабелей SATA2
Количество разъёмов SATA на каждом кабеле3
Длина кабеля SATA/общая длина48+17+17/82

Длины кабелей ATX и CPU у «семисотого» БП, можно сказать, совпадают с длинами у «шестисотого». Поэтому длины кабелей у ETG Premium 700 Вт тоже не хватит для подключения материнской платы в корпусах с «нижней» установкой блока питания и скрытой проводкой кабелей.

Паспортные характеристики ETG Premium 700 Вт тоже очень похожи на характеристики «шестисотого» блока. Шина +12В разделена на две виртуальные линии, на которые блок питания способен дать 604 Ватта. На шины +3 и +5 Вольт блок способен выдать одинаковую мощность равную 150-ти Ваттам. Сила тока на всех трёх шинах одинаковая — 25 А.

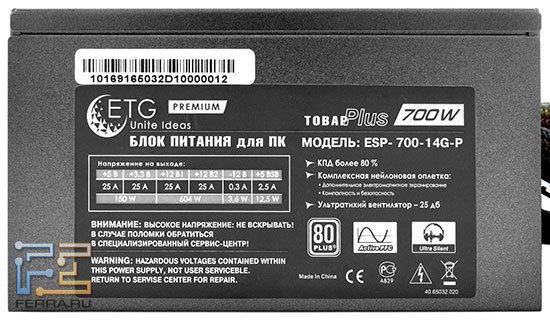

Паспортные характеристики ETG Premium 700 W

Паспортные характеристики ETG Premium 700 W

Внутреннее устройство блока ETG Premium 700 W

Как только мы сняли с БП крышку, то сразу заметили, что он почти точь-в-точь повторяет своего младшего брата. Разве что изменились радиаторы — на них появилось небольшое оребрение и теперь они окрашены в чёрный цвет. Появление рёбер на радиаторах вполне логично, учитываю возросшую мощность блока питания.

Вид блока изнутри

Вид блока изнутри

В выпрямителе входного контура установлен конденсатор «Teapo» ёмкостью 470 мкФ, рассчитанный на напряжение до 400 Вольт и максимальную температуру, равную 85 °C. В выходном каскаде установлены конденсаторы от «Teapo» различной ёмкости.

Выходной каскад БП

Выходной каскад БП

Вентилятор блока питания ETG Premium 700 W аналогичен вентилятору, установленному в блок питания ETG Premium 600 W, его диаметр составляет 140 миллиметров.

Тестирование блока питания ETG Premium 700 W

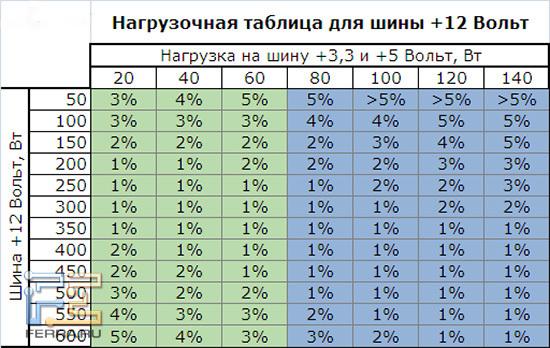

Как и в прошлый раз, начали мы с нагрузочного теста.

2-1

2-1

2-2

2-2

2-3

2-3

Судя по таблицам, ETG Premium 700 W демонстрирует схожие со своим «шестисотым» собратом результаты, разве что отклонение в зелёной зоне на всех трёх шинах несколько  раз приблизилось к опасному порогу в 5%. Это обусловлено одинаковой платформой, на которой собраны эти два блока. Результаты тестов ETG Premium 700 W хуже, чем у ETG Premium 600 W, но совсем незначительно. В реальной ситуации такая разница совершенно не будет заметна.

Приступим к испытанию вентилятора блока. Здесь всё почти так же, как и в предыдущем тесте. При минимальной нагрузке уровень шума такой же, как у ETG Premium 600 Вт, но если нагрузить блок до 220 Вт и более, вентилятор начинает ощутимо шуметь.

ETG Premium 850 W — в одном шаге от киловатта

Упаковка этого БП полностью повторяет упаковку предыдущих двух блоков.

Упаковка блока питания ETG Premium 850 W

Упаковка блока питания ETG Premium 850 W

Внешне блок отличается от своего «семисотого» собрата только наличием дополнительного разъёма питания PCIe и немного другим набором выходящих из него кабелей питания CPU. В комплекте с блоком, как и положено, идут все необходимые кабели, инструкция и гарантийный талон. Если приглядеться к блоку повнимательнее, то на корпусе можно найти незаметную серую наклейку. В ней сказано, что после выключения блока вентилятор будет работать примерно 120 секунд. Это сделано для дополнительного охлаждения компонентов БП и увеличения их срока службы. Такое поведение вентилятора часто встречается у блоков питания других крупных производителей.

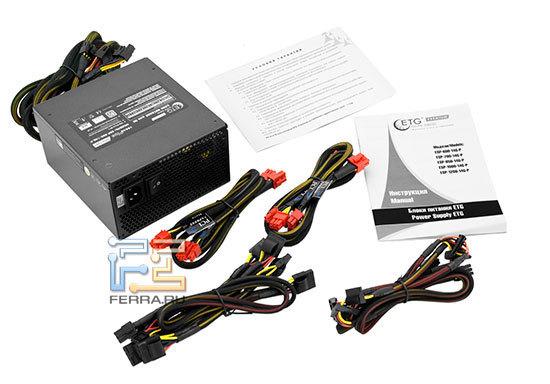

Комплектация БПКомплектация БП

Комплектация БПКомплектация БП

Блок питания ETG Premium 850 W

Блок питания ETG Premium 850 W

Разъёмы и кабели, паспортные характеристики

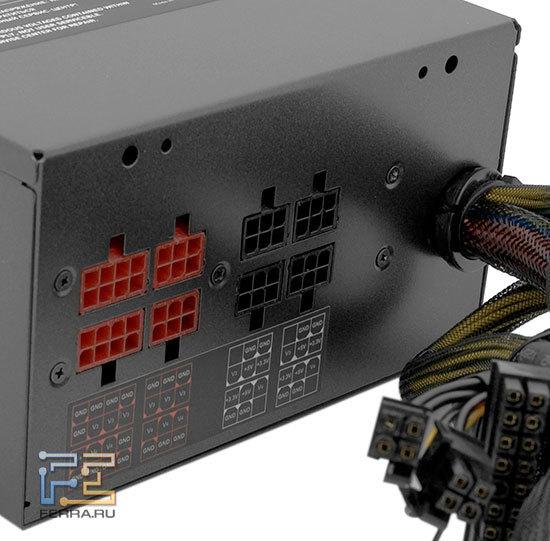

Ключевое отличие этого блока от ETG Premium 700 W заключается в том, что  у 850 W появились два дополнительных разъёма PCIe для питания второй видеокарты. Кроме того, у этого блока немного нестандартный набор кабелей питания CPU. Вместо обычного набора из двух кабелей 8-штырьковых CPU и 4-штырьковых CPU, у этого блока есть два кабеля по 8-pin CPU каждый. Это означает, что данный блок можно использовать для питания двухпроцессорных систем, например, Intel Skulltrail.

Разъёмы на задней панели БП ETG Premium 850 W

Разъёмы на задней панели БП ETG Premium 850 W

Длины кабелей:

Кабель питания материнской платы24-pin
Длина кабеля материнской платы52 см
Количество кабелей питания CPU1 x 8-pin 2 х 8-pin
Длина кабелей питания CPU56 / 56
Количество кабелей питания PCIe4 x 6+2 Pin
Длина кабеля PCIe57 / 57 / 57 / 57
Количество кабелей Molex2
Количество разъёмов Molex + Berg на каждом кабеле3 + 1
Длина кабеля Molex до первого разъёма + до второго и т.д./общая длина48+15+15+15/93
Количество кабелей SATA2
Количество разъёмов SATA на каждом кабеле3
Длина кабеля SATA/общая длина48+17+17/82

Длины кабелей у ETG Premium 850 W отличаются от аналогичных кабелей у ETG Premium 700 W. Кабель ATX стали немного длиннее, а у кабелей Molex появилось по дополнительному разъёму на каждом кабеле. Кроме этого, изменилась распайка разъёмов SATA и Molex. Это значит, что данные кабели от «восьмисотого» блока нельзя подключить к «семисотому» — на разъёмах кабелей сделаны разные ключи. Правда, присутствует обратная совместимость и кабели от младшей, «семисотой» модели можно подключить к старшей. Но, как мы уже писали выше, распайка разъёмов на блоках питания разная, поэтому в результате такого эксперимента может случиться что угодно.

Шина +12В разделена на 4 виртуальные линии — наличие второго комплекта PCIe разъёмов просто обязывало производителя сделать это. Ток на первых двух виртуальных линиях равен 20 Амперам, а на третьей и четвёртой линиях — 30 Ампер. На эти линии блок способен выдать до 750 Ватт. На шинах +5 и +3.3 вольта блок способен выдать до 180 Ватт, ток на этих линиях равен 30 и 28 Ампер соответственно.

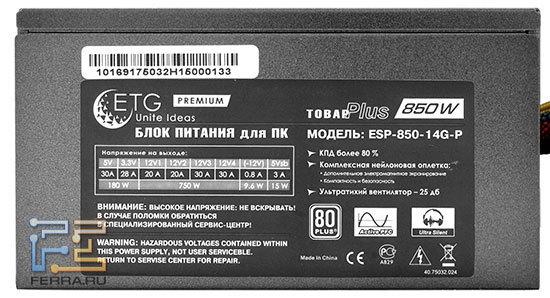

Паспортные данные блока

Паспортные данные блока

Внутреннее устройство блока

Внутри блок ETG Premium на 850 Вт совершенно не похож на «семисотый» и «шестисотый» блоки. Оно и понятно — возросшая мощность БП потребовала изменений в схемотехнике и установку других компонентов. Если сравнивать ETG Premium на 850 Вт с двумя другими блоками, то внутри поменялась компоновка деталей, около силового трансформатора появился ШИМ-контроллер и в выходном каскаде использована независимая стабилизация напряжений. Производитель электролитических конденсаторов, установленных в блоке, остался прежний — компания Teapo. Во входном каскаде установлен конденсатор ёмкостью 390 мкФ, 400 В.

Вид блока изнутри

Вид блока изнутри

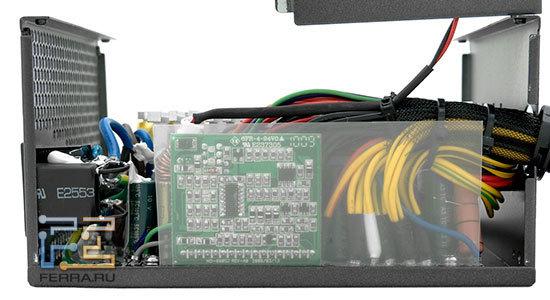

В выходном каскаде, кроме всего прочего, появился новый контроллер вентилятора, вынесенный на отдельную вертикальную плату.

Контроллер вентилятора

Контроллер вентилятора

Тестирование блока питания

Как обычно, первый тест — кросс-нагрузочный.

3-1

3-1

3-2

3-2

3-3

3-3

Результаты тестов оказались хорошими для блока на 850 Вт. На +12-вольтовой шине отклонение напряжения в рабочем диапазоне не превышает 4%. На шинах +5 и +3,3 вольта отклонение напряжений также не превышает 4%.

Несмотря на разницу мощности в 150 Вт, система охлаждения блока ETG Premium 850 W работает точно так же, как и у ETG Premium 700 W. При средней нагрузке — до 200 Вт — шум от вентилятора будет умеренным. Но как только нагрузка на блок превысит отметку в 220 Вт, вентилятор начнёт довольно ощутимо шуметь.

Старший брат — ETG Premium 1000 W

Внешне ETG Premium 1000 W — точная копия ETG Premium 850 W. Если упаковки этих блоков немного различаются, то комплектация у обеих моделей совершенно одинаковая.

Упаковка ETG Premium 1000 W

Упаковка ETG Premium 1000 W

Комплектация ETG Premium 1000 W

Комплектация ETG Premium 1000 W

Разъёмы и кабели, паспортные характеристики

Что тут сказать, все параметры полностью совпадают с параметрами предыдущего рассмотренного нами блоком — ETG Premium 850 W. Количество разъёмов и кабелей на задней панели осталось без изменений.

Задняя панель блока питания

Задняя панель блока питания

Длины кабелей:

Кабель питания материнской платы24-pin
Длина кабеля материнской платы52 см
Количество кабелей питания CPU1 x 8-pin 2 х 8-pin
Длина кабелей питания CPU56 / 56
Количество кабелей питания PCIe4 x 6+2 Pin
Длина кабеля PCIe57 / 57 / 57 / 57
Количество кабелей Molex2
Количество разъёмов Molex + Berg на каждом кабеле3 + 1
Длина кабеля Molex до первого разъёма + до второго и т.д./общая длина48+15+15+15/93
Количество кабелей SATA2
Количество разъёмов SATA на каждом кабеле3
Длина кабеля SATA/общая длина48+17+17/82

Изменились только, как им и положено, паспортные данные блока. Шина +12В по-прежнему разделена на 4 виртуальные линии. Ток на первых двух линиях составляет 20 Ампер, на третьей и четвёртой — 30 Ампер. На шинах +5 и +3.3 вольта блок способен выдать до 180 Ватт, ток на этих линиях равен 30 и 28 Ампер соответственно.

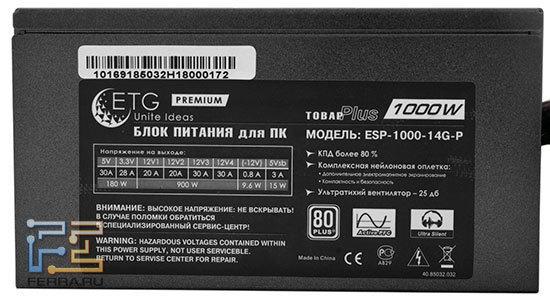

Паспортные данные блока

Паспортные данные блока

Внутреннее устройство блока

У блоков ETG Premium 1000W и 850W повторяется та же история, что и с их младшими собратьями — ETG Premium 700W и 600W. Внутреннее устройство «киловаттника» почти такое же, как и у ETG Premium 850W. Только если в случае с блоками на 600Вт и 700 Вт радиаторы отличались друг от друга, то у «киловатника» радиаторы точно такие же, как и у его младшего брата.

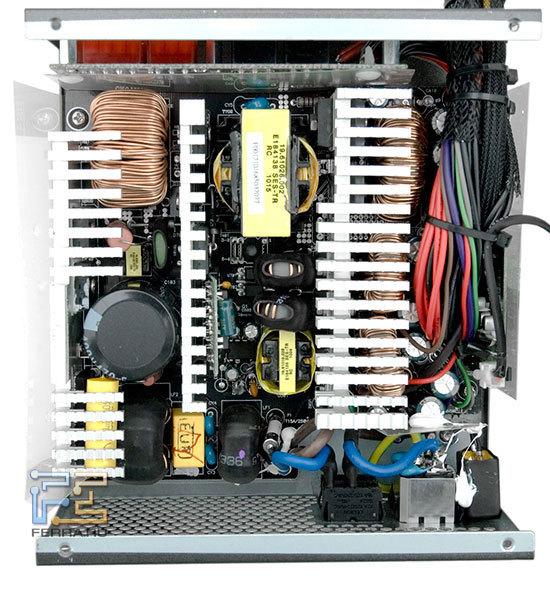

Блок питания изнутри

Блок питания изнутри

Во входном каскаде установлен конденсатор на 470 мкФ, 400 В. Та же история была и с двумя другими блоками: в блоке на 600Вт был установлен конденсатор на 390 мкФ, а в 700Вт — на 470 мкФ. Как и раньше, все электролитические конденсаторы — от Teapo.

Выходной каскад

Выходной каскад

Блок ETG Premium 1000 Вт, как и все прочие модели в этом обзоре, собран на компонентах среднего уровня. Качество сборки хорошее, нареканий не вызывает, — собственно, как и у предыдущих трёх рассмотренных нами блоков.

Тестирование блока

Кросс-нагрузочный тест:

4-1

4-1

4-2

4-2

4-3

4-3

В таблице мы видим знакомую картину — результаты тестов ETG Premium 1000 W очень сильно похожи на результаты тестов ETG Premium 850 W. Объясняется это так же — эти два блока созданы на очень похожей платформе. Отклонения напряжения на шине +12 В по прежнему не поднимаются выше 4% барьера. Точно такую же ситуацию мы наблюдаем на шинах +5 и +3,3 Вольта.

Результаты теста системы охлаждения, полностью совпадают с предыдущими. При нагрузке   до 200 Вт уровень шума немного выше комфортного, а при 200 Вт и выше шум заметно увеличивается.

Выводы

Все блоки питания прошли наши тесты на крепкую «четвёрку».   Отклонение напряжений в «зелёной зоне» лишь однажды приблизилось к опасному порогу в 5%, но так и не перешло его. Не стоит забывать и про стоимость блоков питания ETG — она существенно ниже, чем у более именитых производителей. Если вам требуется хороший и надёжный блок питания и не хочется лишний раз переплачивать за бренд, то ETG будет очень хорошим и грамотным выбором.
