Обзор корпуса Thermaltake V6 BlacX

Thermaltake V6 BlacX принадлежит к недорогой серии BlacX и предназначен для сборки игровых систем среднего класса. Черный цвет, современный дизайн, наличие док-станции для накопителей делают этот корпус привлекательным предложением в своей ценовой категории.

V6 – таким набором символов обычно обозначают мечту любого автомобилиста – V-образный шестицилиндровый двигатель внутреннего сгорания. Но в нашем случае такого наименования удостоился черный-пречерный корпус от Thermaltake. Посмотрим, сможет ли он стать мечтой наравне с автомобильным мотором.

Характеристики

Тип корпусаMidi-Tower
Материал корпусаСталь, SECC
Отсеки 3.5”Один, через переходник
Отсеки 5.25”9
Внутренние отсеки 3.5”3 в съемной корзине
1 в дополнительной корзине (вместо внешнего)
Внутренние отсеки 2.5”1 (на салазках для одного 3.5”-устройства есть отверстия крепления SSD)
Корзина HDDОсновная съемная
Формат материнской платыATX
MiniITX
mATX
Блок питанияОтсутствует
Размещение блока питанияНижнее
Горизонтальное
Пылевые фильтрыЕсть, один на нижней панели под блоком питания
КлавишиPower
Reset
Разъемы и порты2 x USB2.0
Микрофон
Наушники
ИндикаторыPower
HDD
Вентиляторы в комплекте1 x120 мм черный
1 x200 мм прозрачный с подсветкой
ЦветаЧерный (внутри и снаружи)
ОкноКомбинированное сетчатое плюс прозрачный плексиглас
Обеспечение безопасностиСъемная петля для замка
Поддержка плат расширения7 отсеков
Полноразмерная высота
ПрочееРучные защелки для всех 5.25” устройств
Установка еще двух вентиляторов на верхней (120 мм) и передней (120 мм) стенках
Фиксация плат расширения защелками
Док-станция для одного 3.5 или 2.5-дюймового накопителя с интерфейсом SATA
Отверстие для установки кулеров с усилительной пластиной в основании материнской платы
Отсутствие отверстий для шлангов системы жидкостного охлаждения
Размеры корпуса220 x 462 x 490 мм
Масса6.7 кг

Комплектация корпуса традиционно небогата. В коробке обнаружились: набор винтов и шестигранных стоек, системный динамик, петля для замка, заглушки для отсеков PCI, две стальных планки для установки дополнительного 120-мм вентилятора, заглушка 5.25 дюймов с отверстием для устройства 3.5 дюйма и набор проволочек для стяжки проводов. Последнее явно в новинку: раньше Thermaltake не скупился на нейлоновые стяжки.

Комплектация корпуса

Дизайн

Внешний вид данного класса корпусов можно всегда предугадать: наверняка это будет нечто космическо-футуристичного дизайна, черного цвета, с окном или большой решеткой на боковой стенке. Угадали – по описанию очень походит на Thermaltake V6 BlacX. В целом, придумать что-то особенное в дизайне корпуса не так-то и просто. Вон, Antec постаралась со своим Skeleton, получилось оригинально, но нефункционально. В данном же случае полностью сохраняется изначальное предназначение корпуса: быть корпусом.

Дизайн Thermaltake V6 BlacX не блещет оригинальностью, зато его не зазорно спрятать под стол

Качество исполнение на высоком уровне, однако низкая цена накладывает свои ограничения: ожидать высочайшего уровня проработки деталей и использования самых высококачественных материалов явно не стоит. Передняя панель всем своим видом говорит о том, что корпус поддерживает до девяти устройств типоразмера 5.25 дюймов. То есть фактически конструкция корпуса в какой-то мере копирует серверные башни, хотя ни в коей мере не претендует на замену таковой.

На фронтальной панели девять заглушек пятидюймовых отсеков

С удовольствием отмечаем почти правильное расположение портов на передней панели: расположи конструкторы их сбоку от заглушек – можно было бы получить дополнительно отсек на 3.5 дюйма, а также было бы удобнее использовать подключаемые устройства. Тем не менее, место нашлось для двух портов USB 2.0, разъемов для наушников и микрофона, да двух кнопок питания и перезагрузки.

Разъемы на передней панели расположены спереди и наверху – удобно

Уже знакомой нам по предыдущему обзору корпуса Thermaltake V9 BlacX выглядит док-станция для подключения одного накопителя SATA. Отсек станции, закрытый поворотной шторкой для точной установки 2,5” накопителей, располагается на верхней панели корпуса. Если вы задумаете поставить компьютер, собранный внутри Thermaltake V6 BlacX, под стол или в нишу, то док-станция окажется недоступной: компьютер для её использования придется выдвигать из-под стола, что не очень удобно.

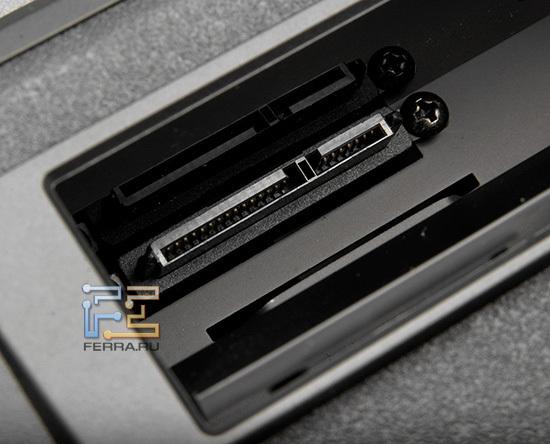

Док-станция одна и предназначена для накопителей 2.5 или 3.5 дюйма

Пластиковый наплыв на верхней панели не закрывает ее всю, поэтому задняя часть выглядит голой (чем-то напомнило гриву льва). Здесь скрываются отсеки для одного большого 200-мм вентилятора и одного 120-мм; вентилятор на 200 мм уже установлен.

Вентиляторы на верхней панели призваны выбрасывать горячий воздух из зоны процессорного вентилятора

Боковые крышки снимаются привычным способом – сдвигом назад. Для их фиксации служат винты с накатанной головкой, а прилагаемая в комплекте петля позволяет закрыть левую крышку на подвесной замок.

Боковая крышка имеет небольшое окно и решетку для охлаждения комплектующих

Решетка крупная, при этом отсутствует какая-либо фильтрация поступающего воздуха

На правой крышке не предусмотрено никаких отверстий для охлаждения.

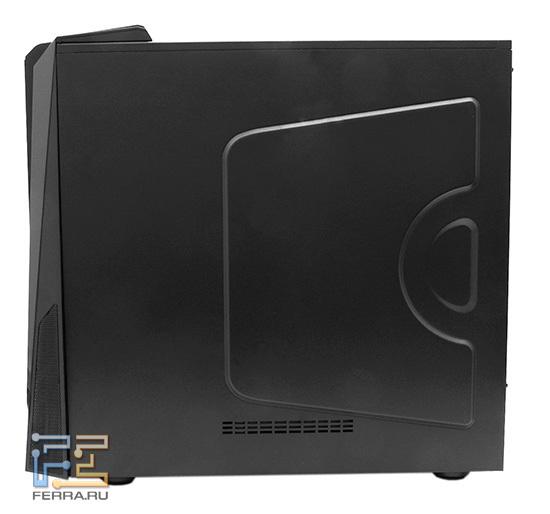

Правая крышка лишена вентиляционных отверстий

Взгляд на заднюю панель подтверждает: сейчас явно существует «мода» на расположение блока питания снизу. По заверениям производителей, это улучшает охлаждение, в основном за счет размещения дополнительных вентиляторов на верхней панели, где раньше располагался блок питания. В Thermaltake V6 BlacX блок питания можно расположить как вниз вентилятором, так и вверх.

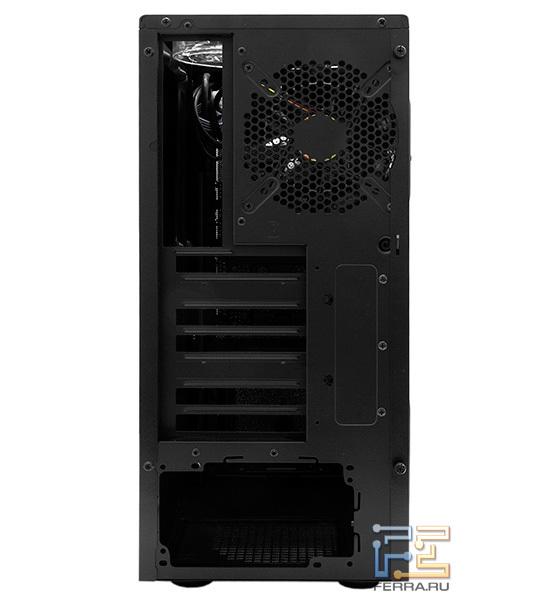

Блок питания находится снизу, а высота корпуса невелика

Для охлаждения предусмотрен один 120-мм вентилятор, который установлен на заводе в дополнение к большому 200-мм на верхней панели, в случае необходимости его можно заменить на 92 или 80 мм вентилятор. Высота корпуса невелика и находится на уровне небольших корпусов Midi-tower, от которых мы уже успели отвыкнуть.

Интерьер

Открыв крышку, вы увидите достаточно привычный внутри корпус. Основным отличием Thermaltake V6 BlacX от большинства конкурентов является черная окраска шасси изнутри.

Внутри корпус окрашен так же, как и снаружи

По размерам внутреннее пространство соответствует, пожалуй, корпусам офисного класса, то есть фактически является минимально приемлемым для сборки игровой системы. Правую часть корпуса занимает большая стойка на девять накопителей типоразмера 5 дюймов. Стойка снабжена пластиковыми съемными фиксаторами, так что винты применять необязательно, но возможно.

Стойка для накопителей универсальна

Поскольку в такой отсек нельзя установить винчестер 3.5 дюйма без переходника, в комплекте имеется специальная корзина на три таких накопителя. Это является распространенным решением в продуктах с универсальными отсеками для хранилища данных. Основание системной платы предназначено для вкручивания комплектных стоек, для которых понадобятся плоскогубцы, либо накидной ключ. В самом основании имеется большое отверстие для крепления кулеров с усилительной пластиной с обратной стороны платы. В корпус возможна установка плат форм-фактора ATX/mATX. Приятно было увидеть на днище съемный противопылевой фильтр, который препятствует доступу крупной пыли и ворсинок внутрь блока питания.

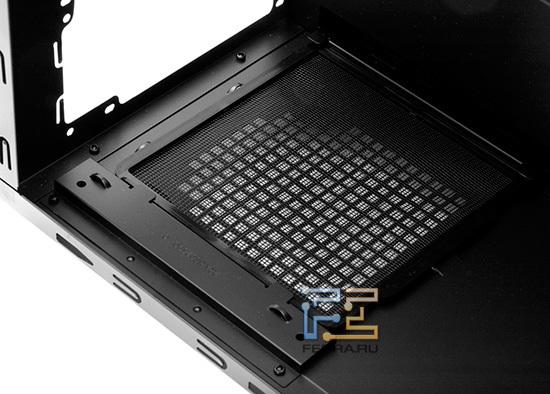

Съемный фильтр от пыли лишь один. Фильтрации спереди не предусмотрено

Кстати, фильтр у корпуса только один. Заглушки пятидюймовых отсеков снабжены поролоновыми вставками, однако их роль сводят «на нет» два закрытых сетками отверстия на боковинах пластиковой фронтальной панели. К тому же два вентилятора, установленных на заводе, работают на выдув воздуха за пределы корпуса, что создает разрежение внутри. Благодаря этому разрежению пыль будет засасываться в каждую щель, особенно через решетку в боковой панели. Оба вентилятора расположены сзади. Но у вас есть возможность добавить один 120-мм вентилятор сверху, один вентилятор спереди перед корзиной с накопителями (планки есть в комплекте), а также заменить два комплектных вентилятора, если возникнет такое желание. Верхний вентилятор, кстати, имеет оригинальные лопасти с зазубринами на торцах. Да и по параметрам (800 об/мин) он является достаточно тихим.

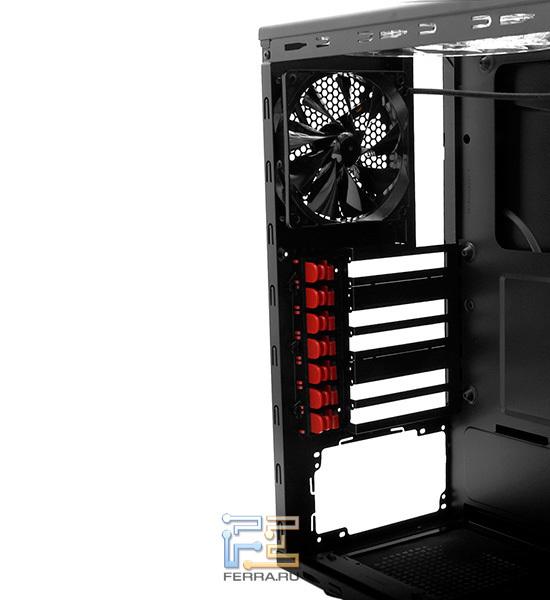

Два вентилятора расположились сзади. Крепление плат расширения съемное, безвинтовое

Раз уж мы взглянули на заднюю панель снова, то будет не лишним отметить привычное по недорогим корпусам Thermaltake безвинтовое крепление плат расширения при помощи скользящих защелок. Не самое удобное решение, но весь механизм с защелками можно отвинтить и использовать более надежные и привычные винты.

Сборка системы

Традиционные пару слов о сборке системы мы дополним парой-другой фотографий. Как уже говорилось, принцип сборки ничем не отличается от корпусов, которые были популярны лет пять назад. Установка системной платы сюрпризов не преподносит, все влезает, ничего никуда не упирается и в целом пространства хватает, хотя и «впритык».

Пространство внутри относительно ограниченное

Если заменить верхний вентилятор на стандартный, то системная плата упрется в него – установленный вентилятор имеет толщину 20 мм против принятых стандартом 25 мм. Не очень-то разгонишься модифицировать систему. Очень длинные видеокарты могут не влезть в корпус, однако большинство моделей войдет без проблем. Та же ситуация и с системами охлаждения процессора: высокие башенные кулеры могут упираться в боковую стенку, несмотря на отсутствие воздуховодов или вентиляторов на ней.

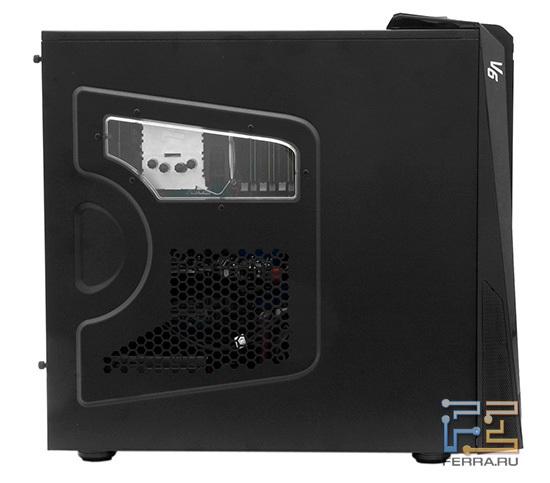

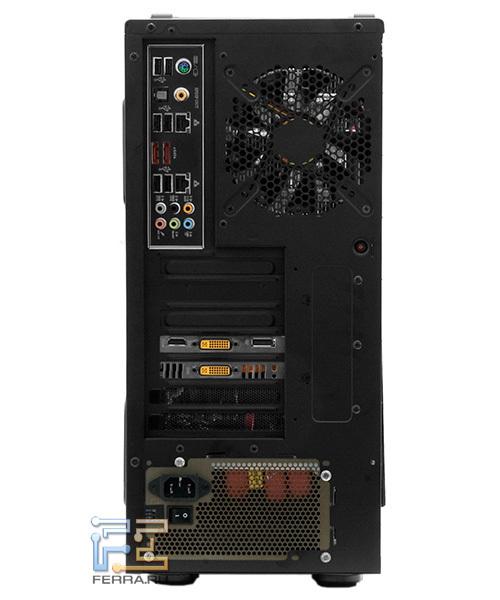

Собранная система

Thermaltake V6 BlacX

Провода убирать некуда – между стенкой и основанием системной платы недостаточно места для них, поэтому самым грамотным решением будет свернуть кабели в моток и прикрепить его где-нибудь под оптическим приводом, подальше от глаз. В этом месте имеется усилительная перекладина, за которую можно зацепить весь моток, что очень удобно при сборке.

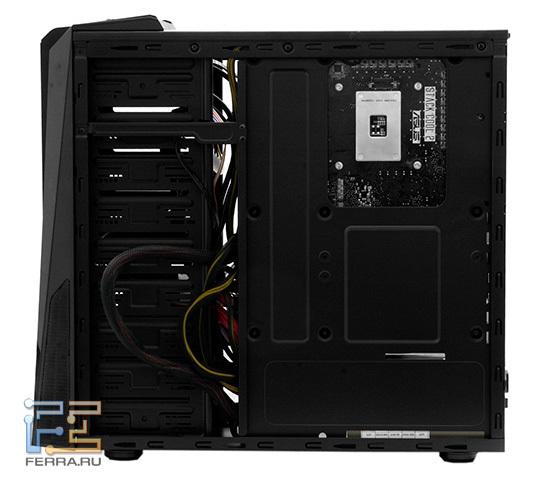

За основанием материнской платы провода не спрячешь

Крепление приводов комплектными защелками устроено так, что вовсе необязательно снимать правую крышку для сборки. Единственным поводом сделать это будет замена кулера с усилительной пластиной, ну а в случае сборки нового компьютера отсутствие необходимости снимать крышку существенно экономит время на сборку одного компьютера.

Тестирование

Тестовая конфигурация вам уже известна: мы давно используем горячую платформу с мощным шестиядерным процессором для тестирования корпусов.

  • Процессор: Intel Core i7-980X @ 4,13 ГГц
  • Охлаждение: Thermaltake ISGC-300, 1200 об/мин
  • Оперативная память: 3*2 ГБ Elixir PC3-12800U
  • Системная плата: ASUS P6T6 WS Revolution
  • Видеокарта: N470GTX Twin Frozr II
  • Накопитель SSD: Intel X25-M G2 160GB
  • Накопители HDD: WD3200JD + Hitachi Deskstar E7K1000 + Seagate Barracuda ST31000520AS
  • Блок питания: Thermaltake Toughpower XT 650W
  • Операционная система: Windows 7 x64

Мы измеряли эффективность охлаждения компонентов в двух режимах – максимальные обороты и при напряжении 7 В, которое можно назвать минимальным. Уровень шума при этом падал до соответствующего уровня.

019

В простое корпус оказался несколько хуже открытого стенда. Лишь только накопители чувствовали себя вольготно, что вполне обычно, ведь в любом корпусе вокруг них протекают воздушные потоке, чего не может быть у винчестера, лежащего на столе. Впрочем, общая эффективность вентиляции находится на хорошем уровне, особенно если учесть всего два вентилятора и внутренний объем.

020

При загрузке процессора выяснилось, что охлаждение мощного ЦП в данном корпусе не блещет эффективностью. Использовать, конечно, можно с большинством процессоров, но вот мощные модели ставить в такой корпус мы не рекомендуем. Хотя сложно найти человека, приобретающего к процессору за тысячу долларов бюджетный корпус в десять раз дешевле.

021

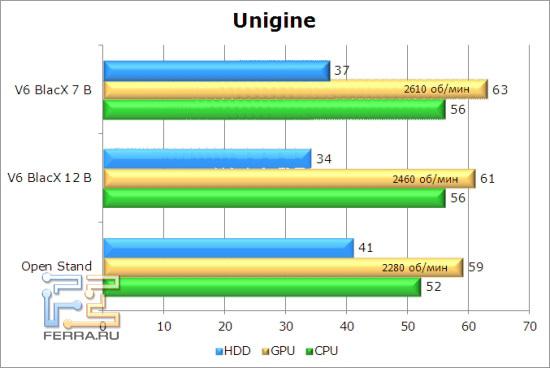

022

Загрузка графической подсистемы выяснила, что со своим предназначением корпус хорошо справляется: его среда – недорогие системные блоки с видеокартами средней ценовой категории. На максимальных оборотах система охлаждения справляется весьма неплохо, да и на минимальных оборотах охлаждение нашей видеокарты оказалось на хорошем уровне.

023

Загрузка дисковой подсистемы показала качественное охлаждение накопителей. При добавлении дополнительного вентилятора перед накопителями можно добиться снижения их температуры на 3-5 градусов. Это хороший результат. Напомним, что мы не вносим изменений в штатную систему охлаждения тестируемых корпусов, поэтому результаты самые «говорящие».

Что касается уровня шума, производимого всей системой, то можно выделить, как ни странно, самый тихоходный и большой вентилятор, который на максимальной своей частот вращения шумит достаточно сильно. Однако громким его не назовешь – он просто слышнее других. На минимальных оборотах систему почти не слышно.

Выводы

Thermaltake запустил целую серию корпусов, которая может похвастать относительной доступностью и такой оригинальной находкой, как док-станция для подключения накопителей напрямую к корпусу. С развитием SATA и возможности «горячего подключения» накопителей применение док-станции можно назвать оправданным, особенно если вы обстоятельный человек, хранящий свои файлы на резервном накопителе. Однако мечтой корпусу стать не суждено, поскольку на рынке можно найти немало продуктов по схожей цене в 100 долларов, и конкуренция среди них очень высока.
