NZXT Vulcan: игровой карлик

NZXT Vulcan — это компактный корпус для сборки игрового компьютера, поддерживающий популярные сегодня системные платы Micro-ATX. Благодаря малым размерам, корпус легко можно установить где угодно, так что он хорошо подходит для малогабаритных помещений.
NZXT Vulcan: игровой карлик

Давно ли считалось, что миниатюрные «офисные» системные платы Micro-ATX не годятся на роль основы для игрового компьютера? Нет, энтузиасты, конечно, собирали системы с использованием таких плат, но их возможности по части разгона компонентов, так любимого в среде экстремалов, были невелики, если не сказать отсутствовали. Однако эту волну не так давно подхватили производители системных плат, потому не заставили себя ждать продукты с ультимативной функциональностью и вожделенными компактными размерами. Даже на сверхпроизводительной платформе Intel X58 Express. Теперь начинают подтягиваться и производители корпусов, предлагая решения с продуманным дизайном и охлаждением для сборки компактных игровых ПК. Так, известная в геймерских кругах компания NZXT предлагает свой вариант миниатюрного корпуса под названием Vulcan, о котором мы вам сейчас расскажем.

Характеристики

Тип корпусаMini-Tower
Материал корпусаСталь, SECC
Отсеки 3.5”2
Отсеки 5.25”2
Внутренние отсеки 3.5”2 в основной корзине
Внутренние отсеки 2.5”Не предусмотрены
Корзина HDDПерпендикулярная
Направляющие для крепления дисков
Формат материнской платыMini-ITX
Micro-ATX
Блок питанияОтсутствует
Размещение блока питанияНижнее
Горизонтальное
Два положения
Пылевые фильтрыЕсть, один на нижней панели
КлавишиPower
Reset
Разъемы и порты2 x USB 2.0
1 x eSATA
Микрофон
Наушники
ИндикаторыPower
HDD
Вентиляторы в комплекте2 x 120 мм черных с белыми крыльчатками (верхний с оранжевой подсветкой)
ЦветаЧерный (снаружи)
Черный (внутри)
ОкноРешетка для вентиляции
Обеспечение безопасностиОтсутствует
Поддержка плат расширения4 отсека
Полноразмерная высота
ПрочееКрепление винтами с накатанной головкой для двух 5.25” устройств
Установка еще одного вентилятора на боковой (200 мм), одного на верхней (120 мм) и одного на задней (92/80 мм) стенках
Отключаемая подсветка вентиляторов
Фиксация плат расширения винтами
Съемная ручка для переноски корпуса
Два канала 8 Вт для регулировки оборотов встроенных вентиляторов
Отверстие для установки кулеров с усилительной пластиной в основании материнской платы
Два отверстия для шлангов системы жидкостного охлаждения
Размеры корпуса406 x 180 x 422.5 (380 без ручки) мм
Масса5.8 кг

Упаковка и комплектация соответствуют уровню недорогого корпуса. В коробке есть все, что нужно для сборки системы:

  • Набор винтов с накатанной головкой для крепления приводов и дисководов
  • Набор винтов для крепления блока питания
  • Набор винтов для крепления ручки
  • Набор винтов для крепления вентиляторов
  • Ручка для переноски
  • Набор шестигранных стоек
  • Комплект направляющих для крепления накопителей
Комплектация корпуса NZXT Vulcan

Комплектация корпуса NZXT Vulcan

Дизайн

Основным отличием NZXT Vulcan от армии других игровых корпусов недорогого класса является его размер и возможности расширения. Все это объясняется поддерживаемым форм-фактором материнской платы, который накладывает свои ограничения и на размер, и на функционал системы. Однако в среде пользователей, играющих в компьютерные игры, возможности расширения системы не так важны — главное, создать мощную систему, а в остальном можно ограничиться возможностями контроллеров, установленных на материнской плате. Именно поэтому появился компактный корпус для игровой системы NZXT Vulcan.

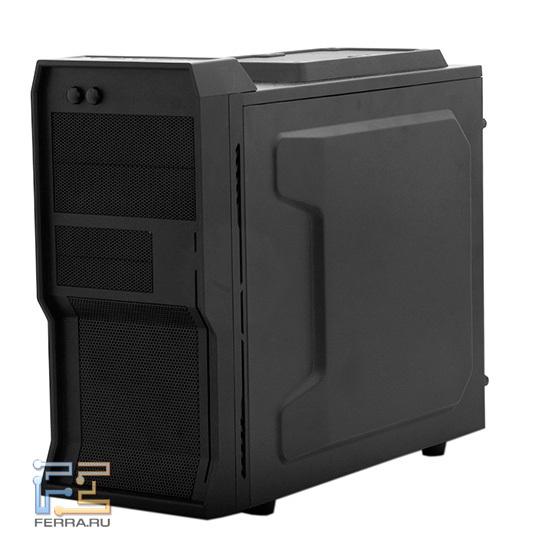

Корпус очень компактен и достаточно легок

Корпус очень компактен и достаточно легок

Дизайн модели сразу же выдает ее игровую направленность: пластиковый «обвес», большое количество решеток вентиляции, радикальный черный цвет в окраске, обилие прямых и ломаных линий во внешнем виде. Однако NZXT Vulcan не назовешь пришельцем из космоса, скорее, это современный техногенный дизайн, который придется по вкусу многим виртуальным игрокам, особенно «пилотам» и «автомобилистам», любящим технику.

С «лица» корпус оправдывает звание компактного: на его передней панели минимум места для расположения отсеков для приводов, но два пятидюймовых устройства поместить можно с комфортом. Интересно, что предусмотрено место и для двух трехдюймовых дисководов — странное решение в наше время. Однако в данные отсеки можно установить картридер и регулятор оборотов вентиляторов.

Крышки-заглушки отсеков забраны мелкоячеистой сеткой, что придает корпусу шарма и улучшает воздухообмен с окружающей средой — это особенно важно для корпуса с малым внутренним объемом. Ведь не секрет, что большие корпуса обеспечивают лучшее охлаждение комплектующий внутри не только из-за более оптимального воздушного тока внутри, но и из-за большей площади теплообмена и большого объема нагреваемого внутри воздуха — он просто не успевает как следует прогреваться. Маленькие корпуса похвастать тем же не могут, поэтому для их охлаждения нужно использовать дополнительные ухищрения. В данном случае NZXT выбрала тотальную вентиляцию.

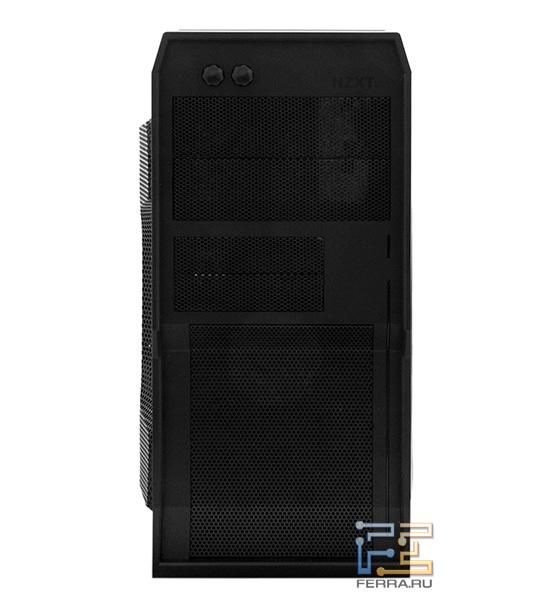

Передняя панель позволяет установить не так много устройств, но оно и не требуется

Передняя панель позволяет установить не так много устройств, но оно и не требуется

Вторая половина панели занята решеткой фронтального вентилятора. Никаких фильтров за нею вы не найдете: в корпусах данной ценовой категории фильтры обычно не предусматриваются, да и вентиляцию, о критичности которой в компактном корпусе упоминалось выше, наличие местного сопротивления (коим является фильтр) воздушному потоку ухудшает. В верхней части фронтальной панели помещены два регулятора оборотов для четырех вентиляторов внутри корпуса. Два из них уже подключены, а вы можете добавить еще пару, но об этом ниже. На верхней части «лба» можно заметить два порта USB 2.0 (конечно, на современном корпусе хотелось бы видеть USB 3.0), один порт eSATA, два мини-джека для наушников и микрофона, а также кнопки включения питания и перезагрузки, которые нетрудно отличить по размеру.

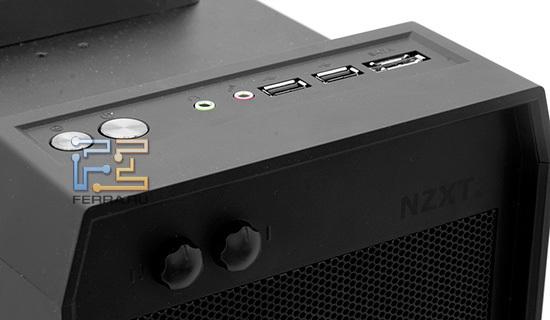

Фронтальная панель оснащена встроенным регулятором оборотов

Фронтальная панель оснащена встроенным регулятором оборотов

За «лбом» находится двойная решетка для вентиляторов, которые по замыслу разработчика должны выбрасывать нагретый воздух за пределы корпуса. Выполнена решетка аккуратно и стильно.

Большая вентиляционная решетка дополняет внешний вид корпуса

Большая вентиляционная решетка дополняет внешний вид корпуса

А чтобы не было соблазна ничего на неё поставить или положить, в комплекте имеется ручка, которую следует прикрутить четырьмя небольшими винтами к корпусу. С одной стороны, ручка вроде прочная, претензий нет. Но крепится она настолько маленькими винтиками, что у нас возникли серьезные опасения за надежность переноски собранной системы за эту ручку. Впрочем, проведение опытных переносок показало, что крепление достаточно надежное.

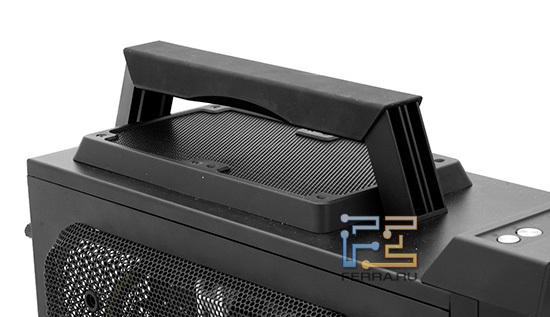

Та самая ручка, которая крепится маленькими винтиками

Та самая ручка, которая крепится маленькими винтиками

О боковых стенках корпуса фактически нечего сказать, кроме того, что они снимаются традиционным сдвигом назад и крепятся к корпусу винтами с накатанной головкой. Левая крышка при этом почти полностью закрыта выпуклой решеткой.

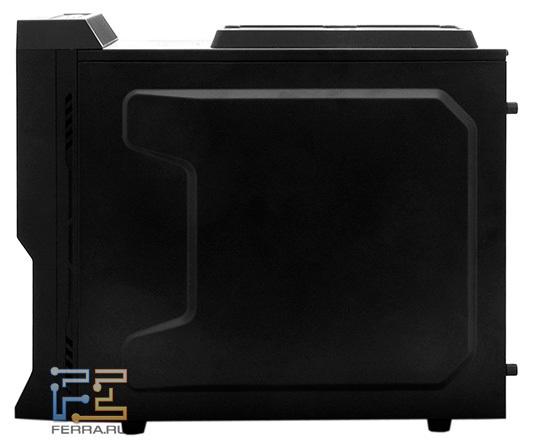

На правой крышке нет никаких вентиляционных отверстий

На правой крышке нет никаких вентиляционных отверстий

Зато левая крышка почти целиком перфорирована

Зато левая крышка почти целиком перфорирована

Решетка эта выполнена отдельной деталью и фиксируется в крышке посредством загнутых «язычков». Не самое надежное крепление, но штамповку в данном случае реализовать было бы куда сложнее.

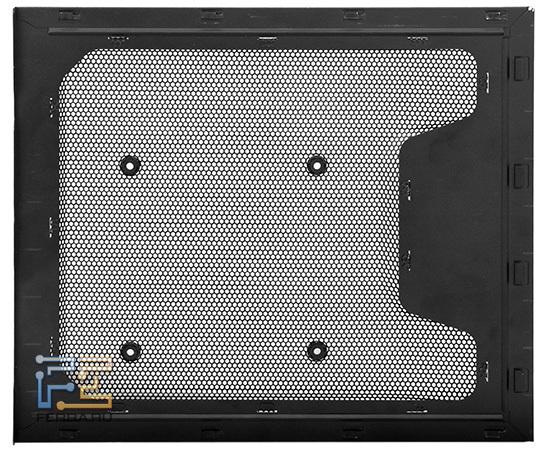

Вентиляционная решетка в левой крышке вставлена «экономичным способом»

Вентиляционная решетка в левой крышке вставлена «экономичным способом»

Недостаток крышки нивелируется возможностью установки дополнительного тихого 200 мм вентилятора, который будет дополнительно охлаждать систему, но вот не разболтается ли крепление на загнутых язычках вопрос.

Задняя панель предусматривает нижнее крепление для блока питания с возможностью установки в двух положениях. Самого блока питания в комплекте нет. Для плат расширения имеется четыре отверстия, а также отверстие для портов ввода-вывода системной платы. Вентилятор сзади устанавливается дополнительно, его типоразмер может быть 92 или 80 мм — очевидно, 120-мм вентилятор просто не поместился по ширине корпуса.

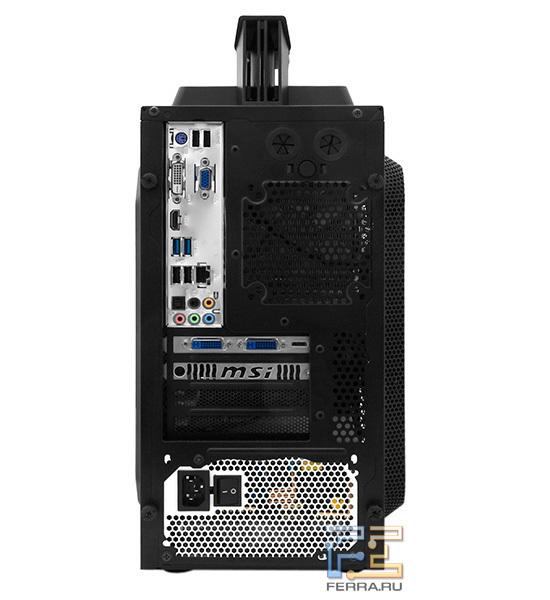

На задней панели нашлось место и для отверстий вывода шлангов СВО

На задней панели нашлось место и для отверстий вывода шлангов СВО

Над решеткой для вентилятора вы найдете два прорезиненных по краям отверстия для вывода шлангов системы жидкостного охлаждения. Чуть ниже между ними заметна клавиша включения и выключения подсветки встроенного вентилятора.

Интерьер

Все панели внутри выкрашены в тот же самый цвет, что и наружные, то есть в черный. В последнее время стало модным красить внутренние панели корпусов, хотя еще пару лет назад дело ограничивалось простым защитным покрытием. Внутри места хоть и немного, но вполне достаточно для среднестатистической системы на основе Micro-ATX системной платы. Отсеки для 5.25-дюймовых устройств расположены сверху. Устройства закрепляются внутри входящими в комплект винтами с большой и удобной накатанной головкой, так что инструмент для их установки все же не требуется, но закрепляются приводы при этом достаточно крепко.

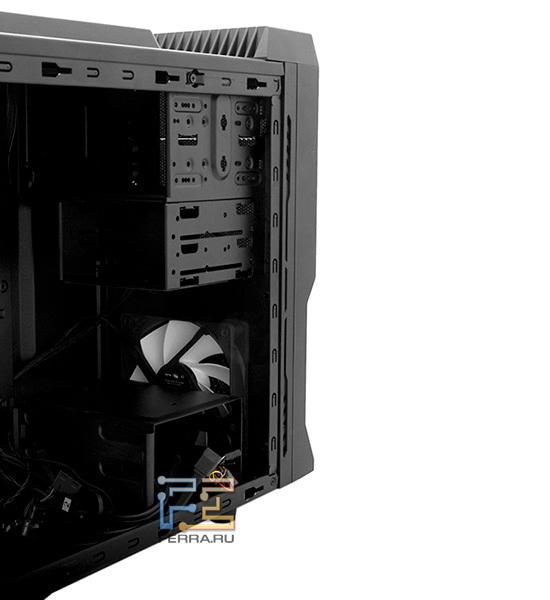

Два отсека для оптических приводов лишены защелок, крепление осуществляется винтами вручную

Два отсека для оптических приводов лишены защелок, крепление осуществляется винтами вручную

Под двумя большими отсеками разместился двойной отсек для 3.5-дюймовых устройств. Его можно заполнить как жесткими дисками, так и устройствами, которые требуют выхода на переднюю панель, то есть дисководами, картридерами или панелями управления вентиляторами. Сдвоенная корзина для накопителей прикреплена на днище корпуса и развернута относительно продольной оси на девяносто градусов. Благодаря креплению дисков при помощи съемных пластиковых направляющих, устанавливать и вынимать накопители проще простого.

Между верхней и нижней корзинами 3.5 дюйма оставлено пространство для установки длинных плат расширения. В корпус допускается установка плат длиной до 350 мм. Основание материнской платы жестко закреплено, плата крепится к нему посредством вкручиваемых шестигранных стоек из комплекта. В основании имеется прорезь для установки усилительных пластин некоторых систем охлаждения, причем отверстие достаточно большое, что снимает ограничения, связанные с расположением процессорного гнезда на некоторых платах.

На задней панели достаточно места для четырех карт расширения, крепятся карты теми же винтами с накатанной головкой

На задней панели достаточно места для четырех карт расширения, крепятся карты теми же винтами с накатанной головкой

Для установки видеокарт и других плат расширения доступны лишь четыре отсека. Обычно видеокарты занимают два отсека, поэтому при установке одной видеокарты возможна еще установка двух плат расширения. Если видеокарт будет две, то они, скорее всего, перекроют все доступные разъемы. Впрочем, конструкция Vulcan подразумевает возможность установки СВО. Тогда можно будет использовать однослотовые видеокарты с водоблоками.

Сборка системы

Фраза: «В тесноте, да не в обиде» как нельзя лучше характеризует процесс сборки компьютера в корпусе NZXT Vulcan. Мы рекомендуем установить блок питания после материнской платы, в противном случае будет не очень удобно её устанавливать. В остальном сюрпризов сборка не доставляет.

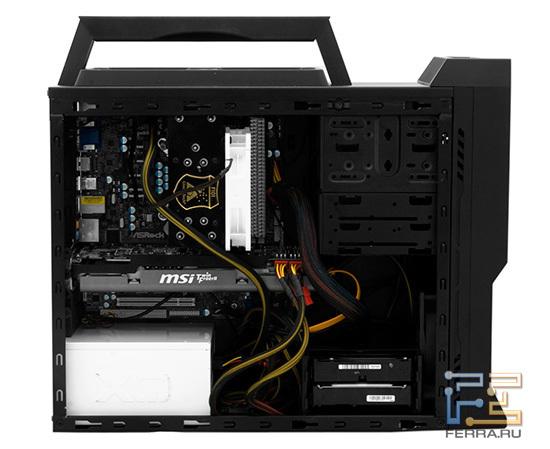

Блок питания лучше устанавливать после системной платы

Блок питания лучше устанавливать после системной платы

Общий процесс сборки происходит знакомым каждому компьютерщику способом. Установил — закрепил винтами. Установить приводы не составит труда — вынул заглушку, вставил, закрепил винтами. Аналогично устанавливаются и 3.5-дюймовые устройства. Накопители вставляются до щелчка в свой отсек, перед этим требуется только прикрепить к ним направляющие с обеих сторон. Остается только кабели подключить, и сборку можно считать завершенной. Провода и кабели можно уложить и закрепить за корзиной для 3.5-дюймовых дисководов.

Обратите внимание на огромное отверстие для установки усилительной пластины систем охлаждения процессора, а также на выдавленные в основании системной платы петли для крепления проводов. Чувствуется забота производителя о сборщике. Собранный корпус выглядит вполне аккуратно.

Тестирование

Для тестирования в нашем распоряжении оказалась достаточно мощная и «горячая» современная система, которую мы собрали внутри NZXT Vulcan. Мы сознательно выбрали видеокарту с такой системой охлаждения, которая бы не выдувала весь нагретый воздух за пределы корпуса. Ту же систему мы собрали и просто на столе, чтобы снять температурные показатели на открытом стенде.

  • Процессор: Core i5-2500K
  • Охлаждение: GlacialTech F1O1
  • Оперативная память: 2x2 ГБ Transcend aXeRam DDR3-2000
  • Системная плата: ASRock H67M
  • Видеокарта: N470GTX Twin Frozr II
  • Накопитель SSD: Intel X25-M G2 160GB
  • Накопители HDD: WD3200JD + Hitachi Deskstar E7K1000
  • Блок питания: Xilence XQ1200
  • Операционная система: Windows 7 x64

Для прогрева процессора использовалась утилита LinX, прогрева видеокарты — утилиты FurMark и Unigine, для прогрева накопителей — Intel IOMeter. Вперед!

Без нагрузки

idle

idle

После упаковки системы внутрь корпуса оказалось, что его система охлаждения справляется со своими обязанностями «на отлично» — разница с открытым стендом оказалась невелика. Однако огорчил еще больший нагрев накопителей, он тут обусловлен более плотным монтажом и малой корзиной, в которой слаб поток воздуха.

Прогрев процессора

linx

linx

Чуть более высокая температура компонентов, чем на открытом стенде, была получена при прогреве процессора. Разница совсем невелика и составляет всего пять градусов — это хорошо для такого малыша. Накопители, как видите, чувствуют себя чуть хуже. Возможно, при использовании одного накопителя можно исправить эту ситуацию, а по возможности лучше вообще установить диск в верхний 3.5-дюймовый отсек.

Прогрев видеокарты

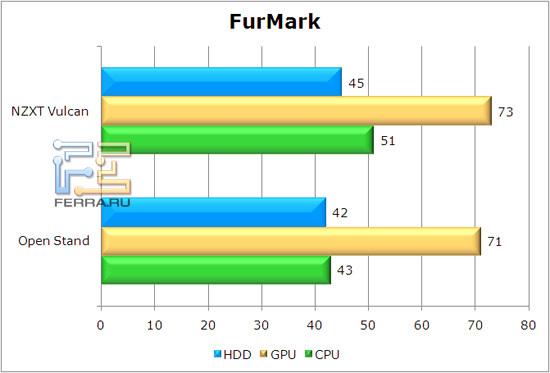

furmark

furmark

unigine

unigine

Для такого маленького объема мощная видеокарта — это мартеновская печь. Но в нашем случае оказалось, что все совсем наоборот — охлаждение по сравнению с открытым стендом ничуть не пострадало, только вентиляторы кулера стали работать чуть быстрее. А вот у процессора дела пошли не так хорошо — выделяемое видеокартой тепло сильно повлияло на его температуру.

Прогрев накопителей

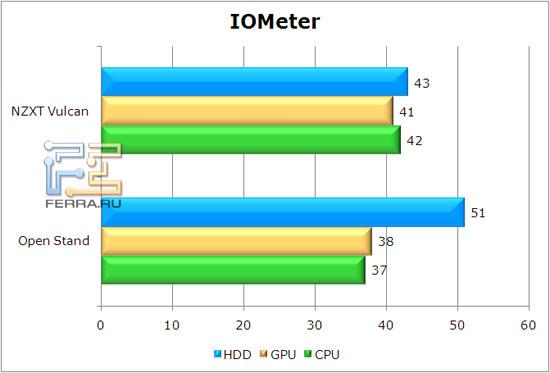

iometer

iometer

Вот та самая дисциплина, которая, как мистер Кольт, уравняла в правах корпус и открытый стенд применительно к накопителям: на открытом стенде винчестеры прогрелись до 51 градуса, а в корпусе фактически и не нагрелись.

Шум от двух комплектных вентиляторов невелик, даже на максимальных оборотах они не докучают — шум умеренный. Любители тишины, возможно, не будут довольны, но лишать данный корпус вентиляции не стоит — наоборот, мы бы советовали задействовать побольше посадочных мест и благодаря этому снизить скорость вращения вентиляторов.

Выводы

NZXT Vulcan прямо противоположен своему названию: вулкан горяч, а NZXT Vulcan холоден. Инженерам компании удалось решить сложную задачу: сделать маленький корпус пригодным для сборки мощнейших систем игрового уровня. Ну и отметим полтора минуса: тесноту внутри (но это следствие общей концепции) и неудачное решение крепления сетки к левой крышке.

Цена NZXT Vulcan составляет около 2500 рублей, что укладывается в рамки цен на среднебюджетные игровые корпуса без блока питания. Можно рекомендовать к покупке, но такая компактная модель всё же подойдет далеко не всем.
