MSI P55-CD53 - плата начального уровня на P55

С выходом доступной платформы LGA1156 приобрести материнскую плату для новых процессоров на базе микроархитектуры Nehalem стало возможно большинству пользователей, в отличие от решений на чипсете Intel X58 Express. Правда, CPU по-прежнему остаются дорогими и получается некий дисбаланс, когда в относительно дешевую плату устанавливается более дорогой процессор...

Вступление

Но если дополнительные возможности материнской платы не интересуют, то почему бы и не сэкономить на продукте? Благо сейчас цены на mATX-платы на Intel P55 Express начинаются от отметки около 100 долларов. За чуть большую сумму уже можно взять полноценную плату форм-фактора ATX, лишенную поддержки второго слота PCI-E x16 или же с урезанным количеством линий скоростного интерфейса.

В данном материале мы рассмотрим одну из самых дешевых плат на базе нового чипсета – модель P55-CD53 производства MSI. Со старшим представителем очередной линейки продуктов тайваньской компании мы уже знакомились в начале ноября 2009 года. Младшая модель, в отличие от P55-GD80, лишена поддержки второго слота PCI-E x16, возможности замерять показания напряжений питания различных узлов платы и температуру отдельно взятого силового элемента в подсистеме питания процессора, а также имеет скудный комплект поставки и выполнена по более простому дизайну. Но, как и вся серия на P55, поддерживает технологию авторазгона OC Genie и оснащена элементами DrMOS в преобразователе питания CPU.

p_MSI_P55-CD53

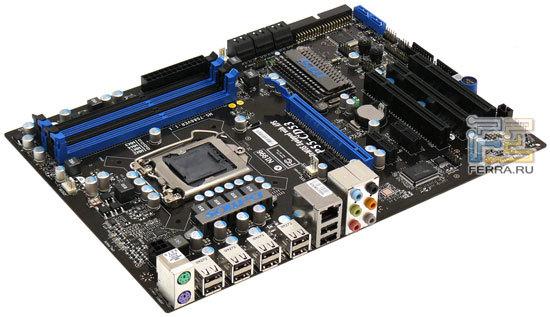

MSI P55-CD53

Технические характеристики платы

ПроизводительMSI
МодельP55-CD53
ЧипсетIntel P55
Процессорный разъемLGA1156
Поддерживаемые модели процессоровCore i7, Core i5
Частота фронтальной шины (FSB) или тактового генератора, МГц133
Поддерживаемая памятьDDR3 1600*/1333/1066
Количество слотов памяти4
Максимальный объем поддерживаемой памяти, ГБ16
Количество слотов PCI-E x161 (PCI-E 2.0)
Количество слотов PCI-E x13
Количество слотов PCI2
Количество портов USB 2.014 (10 на задней панели и 4 на плате)
COM порты1 (на плате)
LPT порты+ (на плате)
PS\2 порты2
FireWire (IEEE 1394) порты-
Trusted Platform Module-
Количество каналов IDE1 на два устройства (JMicron 363)
Количество каналов SATA II6 (Intel P55) + 2 (JMicron 363)
Уровни RAID0, 1, 5, 10 (Intel P55) и 0, 1, JBOD (JMicron 363)
Количество каналов eSATA-
Звуковая системаRealtek ALC889 (7.1, HDA)
S/PDIF на задней панели-
Сетевой адаптерRealtek 8111DL (Gigabit Ethernet)
Количество подключаемых вентиляторов1 четырёхконтактный, 2 трехконтактных
Форм-факторATX
ДополнительноКнопки OC Genie и Power, две кнопки регулировки опорной частоты Bclk, поддержка технологии APS

Осматриваем плату

Комплект поставки

Плата поставляется в обычной и ничем не примечательной коробке, на которой кратко отмечены особенности продукта и поддержка OC Genie.

Upakovka_MSI_P55-CD53

Упаковка MSI P55-CD53

Комплект поставки:

  • Документация:

Инструкция к материнской плате

Руководство по использованию OC Genie

Руководство по использованию Winki

Краткое руководство по сборке системы

Инструкция по работе с образами разделов жесткого диска

  • Шлейфы и переходники:

Два кабеля SATA

Один переходник питания на SATA-устройства

Шлейф IDE

Шлейф FDD

  • Дополнительно:

I/O Shield

  • Диски:

DVD-диск с драйверами и дополнительным ПО

агрузочный диск для работы с образами разделов жесткого диска

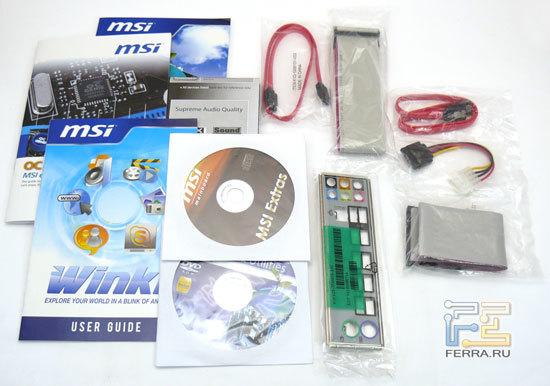

Komplekt_postavki_MSI_P55-CD53

Комплект поставки MSI P55-CD53

Комплект поставки имеет лишь необходимое для начальной сборки системы. Количество кабелей SATA минимально, но вряд ли кто-то будет устанавливать в систему с такой платой более двух накопителей.

Эргономика и оснащение

P55-CD53 выполнена в общем для последних серий плат MSI стиле и в «узком» форм-факторе ATX. Но, несмотря на это, расположение элементов более-менее продумано и придраться практически не к чему. Разве что, разъем FDD находится на самом нижнем крае, но флоппи-дисководы уже редко используются и назвать это недостатком как-то язык не поворачивается.

p_Plata_MSI_P55-CD53

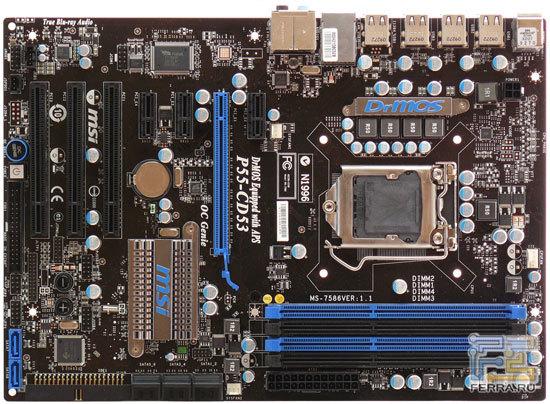

Плата MSI P55-CD53

Плата рассчитана на процессоры c разъемом Socket 1156 и поддерживает двухканальную память DDR3 частотой до 1600 МГц.

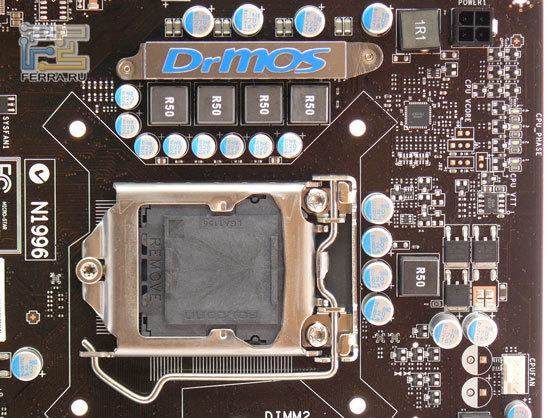

Подсистема питания процессора выполнена по 4-канальной схеме с использованием элементов DrMOS, которые охлаждаются миниатюрным радиатором, накрытым крышкой с логотипом данной технологии. Еще одна фаза предусмотрена для питания встроенного контроллера памяти, но в качестве силовых элементов используются привычные транзисторы. Разъем дополнительного питания обычный ATX12V. И, как и положено, во всех цепях установлены твердотельные конденсаторы и дроссели с ферритовыми сердечниками.

Podsistema_pitanija_processora_i_ohlazhdenie_silovih_elementov

Подсистема питания процессора и охлаждение силовых элементов

Охлаждение чипа P55 осуществляется небольшим алюминиевым радиатором. Никаких хитросплетений из тепловых трубок нет. Для подключения вентиляторов предусмотрено три разъема, один из которых – четырехконтактный.

Возможности платы практически полностью реализованы за счет чипсета, добавлен лишь контроллер JMicron 363, отвечающий за один PATA-канал и два SATA II. В остальном – шесть SATA II, один PCI-X x16 и три PCI-E x1, а также пара обычных PCI – все выполнено на базе PCH.

p_Periferiynie_razemi

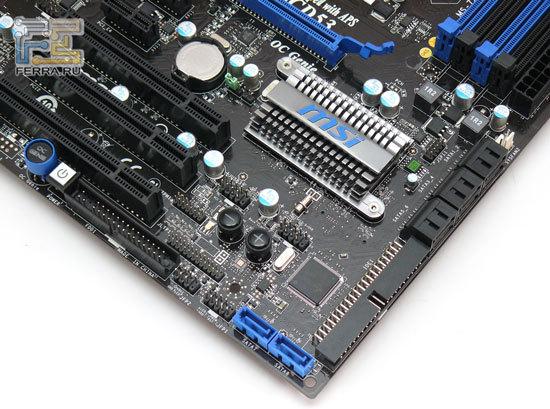

Периферийные разъемы

В качестве звукового контроллера используется HDA-кодек Realtek ALC889, а сетевой адаптер выполнен на чипе Realtek 8111DL.

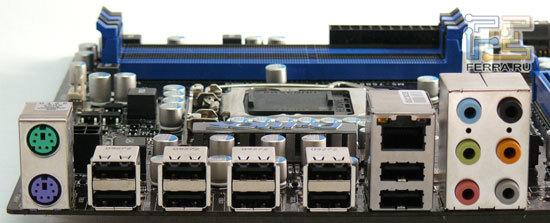

На задней панели присутствуют два порта PS/2, десять USB (еще четыре реализовано на плате за счет пары колодок), RJ45 и шесть аудио-разъемов.

Zadnjaja_panel_platy

Задняя панель платы

Ну а для экономных энтузиастов предусмотрены кнопки по управлению частотой Bclk, а также OC Genie и Power.

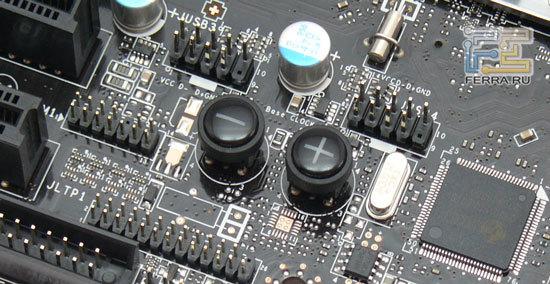

Knopki_vibora_chastoti_Bclk

Кнопки выбора частоты Bclk

Knopki_OC_Genie_i_Power

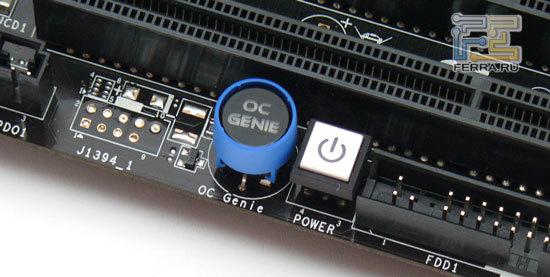

Кнопки OC Genie и Power

Про OC Genie мы уже рассказывали в прошлый раз, но напомним, что она позволяет без участия пользователя разогнать систему в автоматическом режиме. Обычно, это около 30% от номинальной частоты процессора.

BIOS

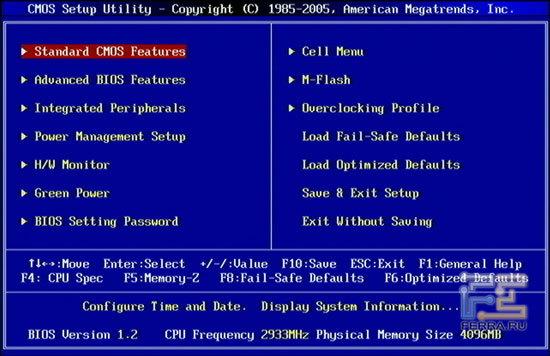

BIOS Setup платы P55-CD53 отличается от старшей модели (далее мы постоянно будем сравнивать оба решения) меньшим количеством настраиваемых параметров, но нетребовательным пользователям даже того, что есть, окажется более чем достаточно.

BIOS_Setup

BIOS Setup

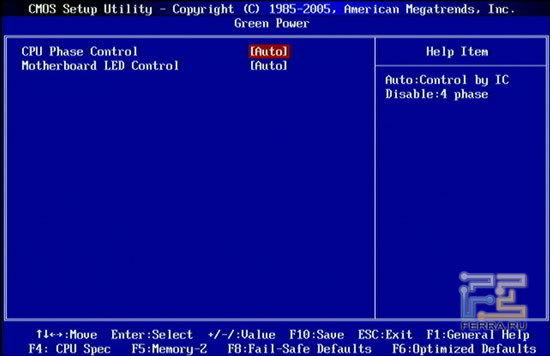

Раздел Green Power несколько упрощен; здесь осталось управление технологией APS и индикацией на плате.

Green_Power

Green Power

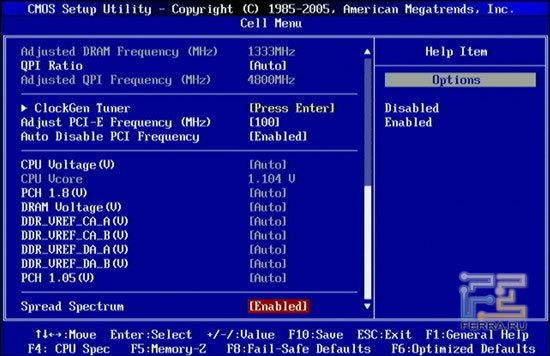

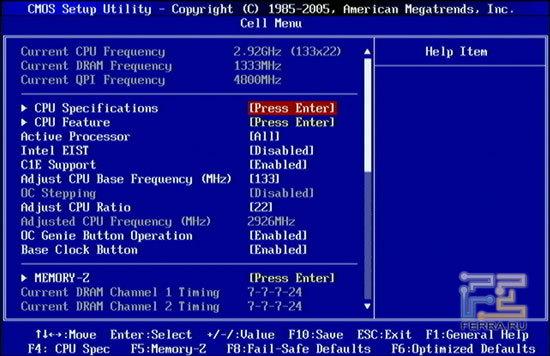

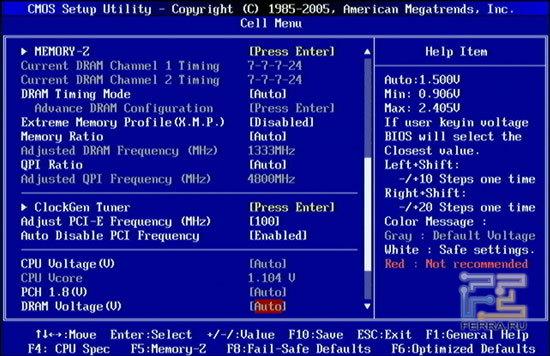

Cell Menu, в котором сосредоточены тонкая настройка системы и параметры, отвечающие за разгон, практически полностью повторяет раздел в более дорогих продуктах этого производителя.

Cell_Menu_1

Cell_Menu_2

Cell_Menu_3

Cell Menu

Вот только напряжения питания на встроенном контроллере памяти, которое так же подается на QPI и кэш-память третьего уровня, изменять нельзя, а это может сильно ограничить разгонные возможности платы.

Все возможные настройки BIOS Setup для разгона платы сведены в ниже представленную таблицу.

МодельP55-CD53
BIOS
Тип BIOSMSI
Мониторинг и управление системами охлаждения
Количество контролируемых линий питания4
Количество контролируемых температур2
Количество контролируемых оборотов вентиляторов3
Система зависимости оборотов вентиляторов от температуры+
Возможность выключения системы при перегреве-
Сигнализация при перегреве-
Сигнализация при отказе вентиляторов-
Возможности разгона
Изменение множителя процессора+
Частота FSB или тактового генератораОт 100 до 600 МГц с шагом в 1 МГц
Частота PCI-EОт 90 до 200 МГц с шагом в 1 МГц
Частота памятиВыбирается множителем, от х3 до х6
Частота контроллера памятиВыбирается множителем, х16 и х18
CPU VoltageОт +0,006 до +0,371 В с шагом 0,006-0,007
PCH 1.8От 0,2 до 1,0 В с шагом 0,4 В, от 1,0 до 1,75 В с шагом 0,05 В и от 1,81 до 2,4 В с шагом 0,01 В
DRAM VoltageОт 0,93 до 1,455 В с шагом 0,075 В и от 1,545 до 2,405 В с шагом 0,015 В
DDR_VREF_CAОт 0,451 до 0,746 с шагом 0,005 В и от 0,776 до 1,15 с шагом 0,025 В
DDR_VREF_DAОт 0,451 до 0,746 с шагом 0,005 В и от 0,776 до 1,15 с шагом 0,025 В
PCH 1.05От 0,464 до 0,989 В с шагом 0,075 В и от 1,079 до 1,964 В с шагом 0,015 В
Возможность динамического разгона-

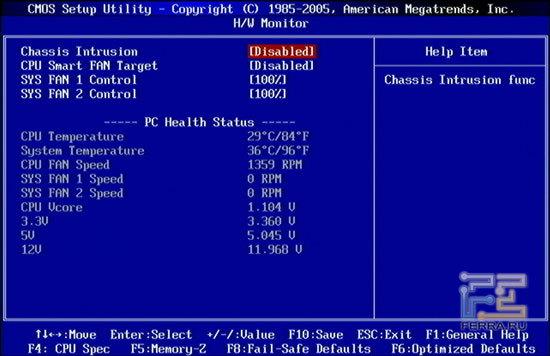

Мониторинг минимальный. Можно снимать показания напряжений питания процессора и основных линий питания, температуру с двух датчиков, включая процессорный, и скорость вращения трех вентиляторов. Есть возможность регулировки скорости вращения всех вентиляторов.

HW_Monitor

H/W Monitor

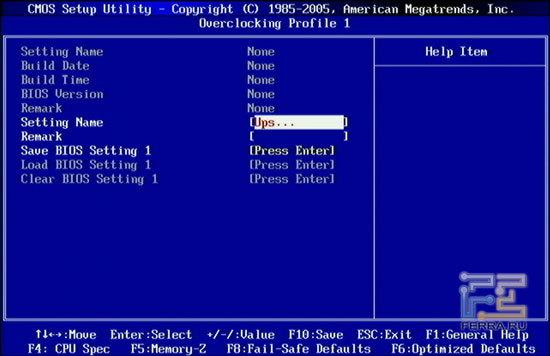

Для энтузиастов предусмотрена возможность сохранять профили настроек, причем будет отмечена информация о дате и версии BIOS при сохранении профиля.

User_Settings

User Settings

Модная «фишка» в виде обновления микрокода BIOS средствами самой платы нашла место и здесь – как и старшая модель, P55-CD53 имеет в своем активе утилиту M-Flash. Только файл необходимо располагать в корне накопителя, иначе плата его не найдет.

Программное обеспечение

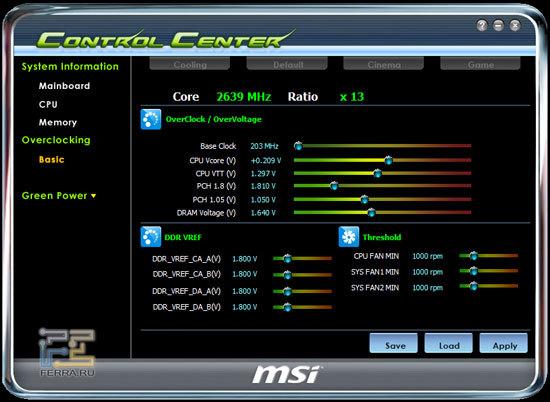

Комплект программного обеспечения нисколько не изменился, это все те же Control Center, Live Update 4 и Auto Boot. Первая уже дает меньше информации, но возможности разгона остались на прежнем уровне.

Control_Center

Control Center

Естественно, управлять напряжением питания контроллера памяти уже нельзя, но мониторинг этого параметра происходит без проблем.

Разгон

Для выяснения потенциала платы была собрана следующая конфигурация:

  • Процессор:

Intel Xeon X3470 (2,93 ГГц)

  • Оперативная память:

GeIL GU34GB1600C7DC (2x2048 МБ, DDR3-1600@800, 8-8-8-27-1T, dual channel)

  • Видеокарта:

ASUS EAH4890/HTDI/1GD5/A (Radeon HD 4890)

  • Жёсткий диск:

Samsung HD252HJ (250 ГБ, SATA2)

  • Блок питания:

Tagan BZ 1300W (1300 Вт)

Тестирование проводилось в среде Windows Vista Ultimate x86 SP2, в качестве стресс-теста использовалась утилита OCCT 3.01 с часовым прогоном, при этом выбиралась большая матрица. В BIOS Setup технологии Hyper Threading и Turbo Boost отключались, множитель процессора Intel Xeon X3470, который является серверным аналогом настольного Core i7-870, выставлялся как x13, памяти – x3. Коэффициент умножения контроллера памяти в процессорах LGA1156 заблокирован и для линейки Core i7-8хх он равен х18. Множитель шины QPI снижался с х18 до х16.

С такими настройками удалось пройти тест лишь на частоте 202 МГц, при этом напряжение питания CPU Vtt плата выставляла на свое усмотрение.

Uroven_razgona_MSI_P55-CD53

Уровень разгона MSI P55-CD53

Также наблюдалось аномальное поведение P55-CD53 при выборе максимального напряжения питания процессора – плата попросту отказывалась стабильно работать. Если же пользоваться функцией OC Genie, то автоматическое повышение напряжения CPU Voltage к таким последствиям не приводило. Возможно, проблема заключена в недоработке микрокода BIOS (нами использовалась версия 1.2) и в следующих версиях будет исправлена.

Что касается OC Genie, то процессор при использовании кнопки автоматического разгона смог стабильно функционировать на частоте 3657 МГц (на MSI P55-GD80 этот показатель был равен 3733 МГц), при том, что потенциал нашего экземпляра при включенной технологии Hyper-Threading не ниже 4 ГГц.

Uroven_razgona_OC_Genie

Уровень разгона OC Genie

С включением HT результат не изменился и оставался на прежнем уровне – фактически, мы имеем дело с предустановками оверклокерских значений некоторых параметров, которые подставляется чипом OC Genie при разгоне.

Тестирование

Тестовый стенд имел ту же конфигурацию и ОС, что и для разгона. После установки операционной системы отключались брандмауэр, Windows Defender, а также все фоновые программы из автозагрузки. Файл подкачки задавался объемом 4096 МБ.

Настройки памяти выставлялись по профилю XMP (частота 1600 МГц, тайминги 7-7-7-24), Command Rate равнялся 1T. В качестве оппонента использовалась плата MSI P55-GD80.

Результаты тестирования

Everest_Read

Everest_Write

Everest_Copy

Everest_Latency

В тесте копирования программы Lavalys Everest MSI P55-CD53 отстает от своей старшей сестры, но в остальных дисциплинах платы демонстрируют примерно одинаковую производительность.

7-Zip

Fritz

Архиватор 7-Zip чуть лучше чувствует себя на доступном решении MSI, а Fritz Chess Benchmark наоборот. Но разница составляет всего тысячные доли процента.

Cinebench10

Cinebench10_х

В Cinebench 10 результат немного лучше на P55-GD80.

wPrime_32M

Расчет в wPrime происходит примерно одинаково на обеих платах.

3DMark06

3DMark06_CPU

3DMark_Vantage

3DMark_Vantage_CPU

В игровой синтетике P55-CD53 в большинстве случаев на десятки очков опережает более дорогую модель, но уже в процессорном подтесте 3DMark Vantage немного сдала позиции. Вообще, говоря, разница между платами минимальная во всех тестах и ее можно списать на погрешности измерений.

Crysis

Far_Cry_2

В реальных игровых тестах обе модели демонстрируют сходную производительность.

Выводы

Чипсет P55 Express для платформы Nehalem стал первым, на базе которого выпускаются относительно недорогие материнские платы. Осталось лишь добавить дешевый процессор нового конструктива и мы получим перспективную современную систему. До массового выхода на рынок более доступных CPU с разъемом LGA1156, таких, как Core i5-600 и серии Core i3, осталось совсем немного; тогда пользователи получат более широкий выбор подбора комплектующих, чем сейчас. Конечно, появится и новый набор системной логики, но это уже будет в следующем году, и не факт, что цена готовых изделий поначалу будет ниже стоимости присутствующих на рынке плат, в основе которых лежит P55.

Рассмотренная нами модель MSI P55-CD53 является типичным представителем бюджетных решений с некоторыми ограничениями в функциональности и в возможностях разгона. Нетребовательных пользователей, но при этом предпочитающих более именитого производителя, данная плата вряд ли расстроит. Тем более, она обладает одним серьезным преимуществом перед продуктами конкурентов, которое заключается в фирменной технологии разгона процессора OC Genie – ни одна плата других производителей не может в автоматическом режиме поднять частоту CPU на 30%. Для людей, далеких от оверклокинга, но желающих получить немного больше от своей системы, это может стать одним из решающих факторов при выборе новой системной платы.
