Обзор видеокарты AMD Radeon HD 7870. Недорогая альтернатива флагманам

Совсем недавно мы рассказывали вам про топовые видеокарты новой семитысячной линейки видеокарт от AMD — Radeon HD 7970 и Radeon HD 7950. Но, как известно, одними топами не преуспеешь. Поэтому пришло время поговорить про AMD Radeon 7800 Series — менее дорогую, но все еще производительную линейку.

Вступление. Ориентировочная стоимость

Видеокарта AMD Radeon HD 7870 должна продаваться в магазинах по цене, начиная с 350 американских долларов (в нашем случае необходимо пересчитывать на рубли по курсу ЦБ). Рекомендованная цена для «младшего брата», AMD Radeon HD 7850, составляет 250 долларов. Необходимо понимать, что в России цена будет всегда несколько выше (по данным price.ru, около  за 7870 и около  за 7850). Поэтому, предполагая купить одну из этих видеокарт, я бы рассчитывал потратить примерно на 50-80 долларов больше в каждом случае. Но даже если не учитывать наценки российского рынка, стоимость каждой из видеокарт весьма высока и за такие деньги покупатели будут рассчитывать на весьма высокую производительность. Давайте же узнаем, что мы получим, купив одну из этих карт.

Архитектура 7800 Series

Подлинейка 7800 построена на новом GPU под кодовым названием Pitcairn.

Линейка продуктов семитысячной серии AMD Radeon

Данный GPU очень привлекает соотношением «цена/производительность». Для большинства покупателей видеокарты линейки 7900 её производительность будет избыточна, и не все хотят переплачивать больше денег, если разницы они не увидят. В свою очередь, видеокарты HD 7700 могут оказаться слабоваты для комфортной игры на максимальных настройках в популярном разрешении 1920х1080.

Это немного напоминает историю видеокарты AMD Radeon HD 5850.

Доля рынка видеокарты HD 5850 по версии Steam

Помните такую? При том, что её нельзя было превратить простой перепрошивкой BIOS в HD 5870, она завоевала любовь покупателей благодаря оптимальным параметрам, позволявшим запускать на максимальных настройках современные игры, сохранив при этом адекватную цену. Нынешнее поколение видеокарт HD 7800 вполне может занять эту нишу.

Архитектура GPU Pitcairn

Новый GPU несет в себе 20 блоков GCN (Graphic Core Next) Compute Unit. Напомним, что в GPU Tahiti, которым оснащается топовая видеокарта Radeon HD 7970, их насчитывалось 32. Каждый вычислительный блок несет в себе по четыре векторных блока, а каждый векторный блок, в свою очередь, — по 16 вычислительных модулей (потоковых процессоров) и один скалярный.

Характеристики AMD Radeon HD 7870

Таким образом, общее количество вычислительных модулей в новом GPU составляет 1280 шт. Количество блоков растеризации (ROPs) не изменилось и осталось равным 32. Тактовая частота GPU составляет 1000 МГц. Объем видеопамяти — 2048 Мбайт GDDR5. Тактовая частота 1200 (4800 эффективная) МГц. Шина памяти 256 бит. Все эти характеристики справедливы для старшей видеокарты подсерии — HD 7870.

Характеристики AMD Radeon HD 7850

Младший брат Radeon HD 7850 оснащается таким же GPU, только слегка урезанным. Урезанию подверглись вычислительные блоки, их количество сократилось до 16. Таким образом, младшая видеокарта несет на борту лишь 1024 вычислительных модуля, т.е. ровно половину от их количества в GPU Tahiti. Соответственно, блоков обработки текстур стало также меньше, их осталось 64 шт. Тактовая частота GPU составляет 860 МГц. Остальные характеристики остались без изменения (относительно Radeon HD 7870).

Технологии, поддерживаемые GPU Pitcairn

Итак, как говорилось выше, GPU Pitcairn основан на архитектуре Graphics Core Next (GCN). Это обозначает, что по наследству ему достались все решения от Tahiti (7900 Series). Новый GPU построен по 28-нм технологическому процессу. Видеокарта оснащается PCI-E 3.0 (Gen3). Никуда не делись и технологии энергосбережения AMD PowerTune и AMD ZeroCore Power. Технология AMD Eyefinity 2.0 позволит нам подключать множество дисплеев с максимальным общим разрешением 16384х16384. Поддержка 3D присутствует и реализована силами технологии AMD HD3D Technology. Также компания AMD продолжает развивать технологии увеличения производительности всей системы силами GPU. В данном случае нам в пользование предлагают технологию Video Codec Engine (VCE) которая ускоряет кодирование видео аппаратными средствами видеокарты, тем самым очень сильно помогая центральному процессору и уменьшая необходимое количество времени на обработку данных.

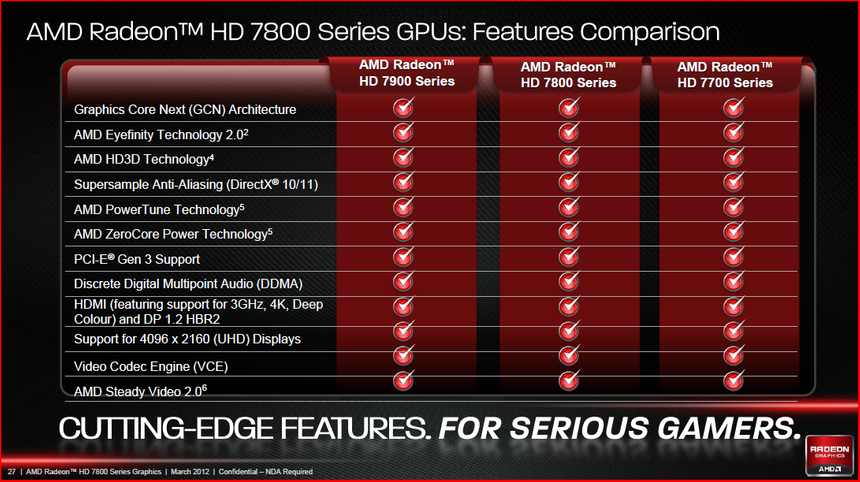

Сравнение списка поддерживаемых технологий между новыми GPU компании AMD

Слайд выше подтверждает, что GPU Pitcairn полностью унаследовал все «плюшки» от старших братьев. Более того, линейка 7700 тоже не обделена функциями, но об этом в следующем материале.

Энергопотребление видеокарт HD 7870 и HD 7850

Если судить по слайдам AMD, то новые видеокарты обладают скромными аппетитами. Старшая HD 7870 в нагрузке потребляет не более 175 Вт. Теплопакет младшей карты HD 7850 составляет 130 Ватт. При отключении дисплея в режиме простоя видеокарты потребляют менее трех ватт.

Производительность двух AMD Radeon HD 7870 в CrossFireX

Графики на слайде выглядят убедительными. Компания AMD обещает практически двукратный прирост производительности. Впрочем, это не сильно удивляет: режим CrossFireX всегда отлично масштабировался. Огромное значение здесь играют драйверы. Радует, что хотя бы здесь все в порядке. На этом переходим к изучению строения видеокарт.

AMD Radeon HD 7870

Radeon HD 7870

Как обычно, начнем с изучения внешности, потом перейдем к демонтажу системы охлаждения и изучению печатной платы и элементов на ней.

Radeon HD 7870. Вид сверху

Внешность у видеокарты абсолютно традиционна и узнаваема. Как вы уже догадались, нам в лабораторию попал референсный инженерный образец. Длина платы составляет 245 мм. Про систему охлаждения можно сказать пока только одно: горячий воздух выдувается за пределы корпуса при помощи турбины. Также видно, что исчез переключатель между микросхемами BIOS. На самом деле, забегая вперед, скажу, что и вторая микросхема BIOS тоже исчезла. Отныне, при перепрошивке видеокарты будет определенный риск больше её не завести. Большинство подумает, что это минус. Однако как часто вы перепрошиваете видеокарты? Особенно, если при этом не разблокируются ядра? Вот и я думаю, что не особо часто. И для большинства пользователей это плюс, поскольку отсутствие таковой функции ведет к уменьшению стоимости продукта.

Также виднеется лишь один разъем CrossFireX. Это значит, что мы сможем объединить в тандем только две видеокарты. Ситуация аналогична той, что мы рассмотрели выше с микросхемой и переключателем BIOS. Сколько пользователей объединяют в связку три, и более видеокарт? Я думаю, что таких людей абсолютное меньшинство, особенно среди тех, кто использует не самые топовые видеоадаптеры. При этом его отсутствие опять же снижает конечную стоимость продукта.

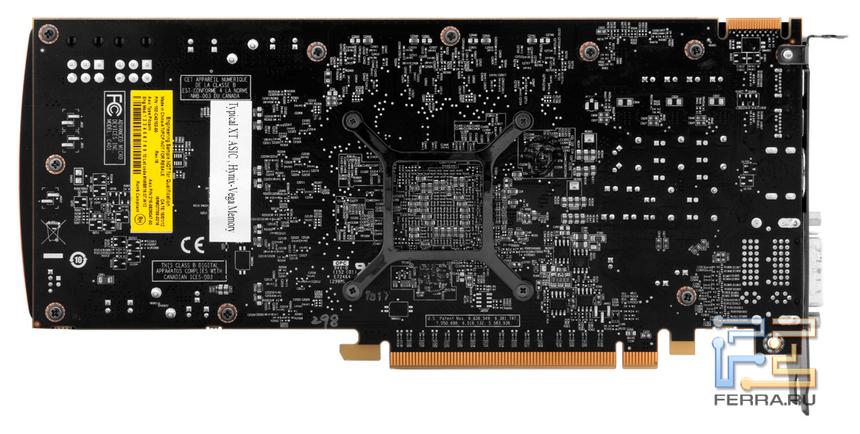

Radeon HD 7870. Обратная сторона

На обратной стороне нет ничего примечательного, и мы идем дальше.

Radeon HD 7870. Видеовыходы

Под решеткой для выдува горячего воздуха за пределы корпуса в привычном месте расположились четыре видеовыхода — один DVI, один HDMI и два miniDP.

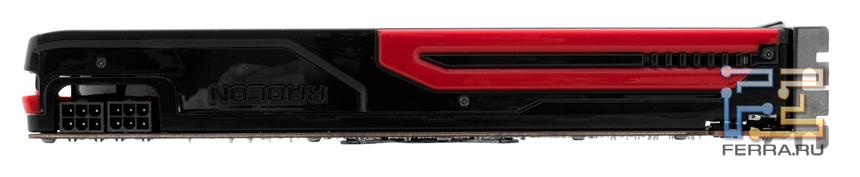

Radeon HD 7870. Вид сбоку

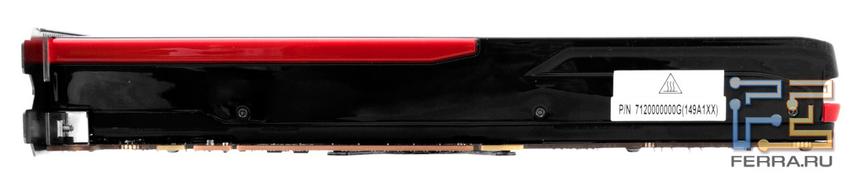

Radeon HD 7870. Вид со стороны разъемов

Видеокарта оснащается двумя разъемами дополнительного питания. Это может помочь при разгоне с увеличением подаваемого на GPU напряжения. В такие моменты энергопотребление сильно растет.

Демонтированная система охлаждения Radeon HD 7870

Для лучшего теплообмена место контакта радиатора с GPU и прилегающая площадь выполнены из меди. Помогают в рассеивании тепла три медных теплотрубки.

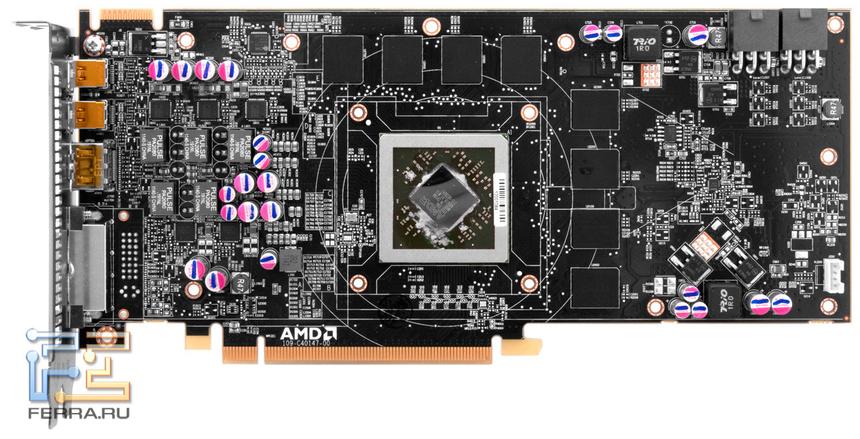

Radeon HD 7870 с демонтированной системой охлаждения

Если кто-то помнит, как выглядит плата референсной HD 6870, то поймет меня в ощущении, что я это уже где-то видел. Действительно, плата с очень похожим расположением элементов использовалась в референсной HD 6970.

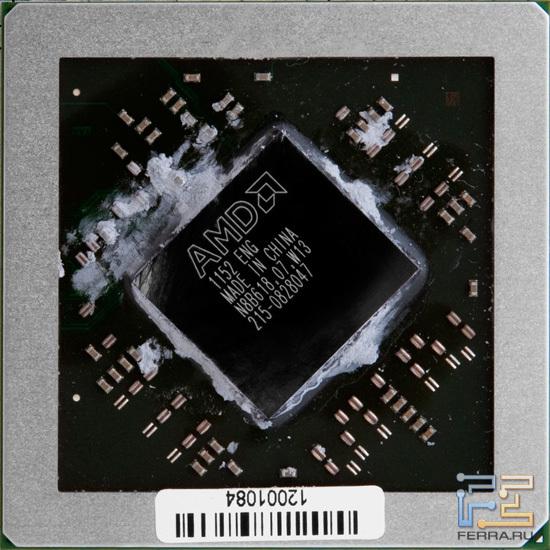

GPU Pitcairn XT

GPU Pitcairn XT

В центре печатной платы расположился сам GPU Pitcairn XT, повернутый на 45 градусов относительно подложки.

Микросхема памяти Hynix

Микросхема памяти Hynix

Вокруг GPU расположились восемь микросхем видеопамяти Hynix с маркировкой T2C, которая обозначает, что данные микросхемы могут работать с частотой до 5000 МГц.

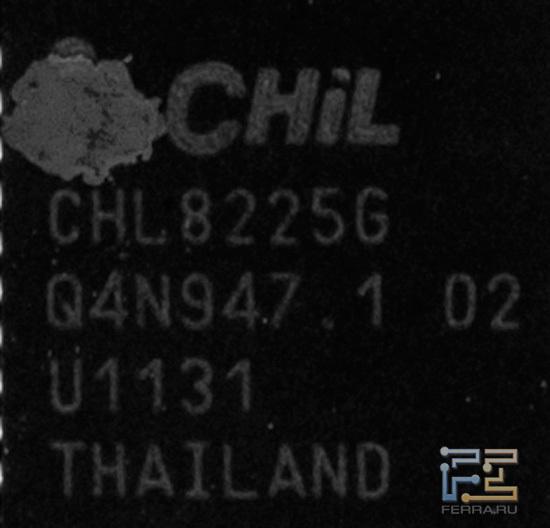

Контроллер питания GPU

Контроллер питания GPU

Сердцем подсистемы питания является микросхема CHIL CHL 8225G. Подсистема питания GPU пятифазная. Обратите внимание на расположение фаз питания.На подсистему питания видеопамяти приходится одна фаза. Печатная плата выглядит продуманно и аккуратно, нет ощущения, что делали в последний момент «на коленке».

На этом мы заканчиваем знакомство с платой Radeon HD 7870 и переходим к изучению Radeon HD 7850.

Radeon HD 7850

AMD Radeon HD 7850

Напомню, что это младший собрат видеокарты Radeon HD 7850.

AMD Radeon HD 7850.Вид сверху

AMD Radeon HD 7850.Вид сзади

Внешне видеокарта ничем не отличается от своего старшего собрата.

Radeon HD 7850. Вид сбоку

Radeon HD 7850. Вид со стороны разъемов

И здесь нет никаких отличий, кроме единственного разъема дополнительного питания. Так как HD 7850 потребляет лишь 130 Ватт, против 175 Ватт у HD 7870, то одного шестиштырькового разъема будет достаточно. Главное, чтобы это не наложило отпечаток на разгонный потенциал карты.

Radeon HD 7850. Видеовыходы

Здесь также нет отличий от HD 7850. В нашем распоряжении есть один DVI, один HDMI и два miniDP.

Демонтированная система охлаждения Radeon HD 7850

Система охлаждения не отличается от таковой у Radeon HD 7870. Нам предлагают медное основание в месте контакта GPU и системы охлаждения, и три медные теплотрубки для эффективного отвода тепла.

Radeon HD 7850 с демонтированной системой охлаждения

Как и предполагалось, печатные платы у двух видеокарт также полностью идентичны. Никаких различий в распаянных элементах не наблюдается. Единственное различие составляет «выпиленная» фаза с подсистемы питания GPU. Для стабильной работы в номинале этого точно хватит, а вот как себя проявит GPU в разгоне и насколько будет стабилен — другой вопрос.

GPU видеокарты Radeon HD 7850

GPU видеокарты Radeon HD 7850

А вот и само сердце HD 7850 — GPU AMDPitcairnPRO. Он произведен в Китае и несет в себе 1024 вычислительных модуля. Напомним: видеокарта Radeon HD 6850 несла в себе 960 вычислительных модуля, т.е. отрыв не так уж и велик, если не брать во внимание новую архитектуру и смотреть лишь на цифры.

Микросхема памяти Hynix

Микросхема памяти Hynix

На печатной плате данной карты распаяно 8 микросхем видеопамяти общим объемом 2 Гбайта. Плотность одной микросхемы, соответственно, 256 Мбайт. Маркировка не изменилась и гласит «T2C», что соответствует номинальной частоте в 5000 МГц. Очень хотелось бы, чтобы в разгоне эта планка была преодолена.

Альтернативные версии Radeon HD 7800 Series

Как всегда, большинство производителей захочет отойти от референсных систем охлаждения и предложить что-то свое. Давайте же посмотрим, что именно.

ASUS HD 7870 и HD 7850

ASUS Radeon HD 7850

ASUS Radeon HD 7870

Видеокарты производства ASUS с хорошо известной всем системой охлаждения DirectCU II внешне отличаются очень незначительно, но это не главное. Главное то, что производитель обещает до 20% увеличенную производительность относительно референсного варианта.

Club3D HD 7870 иHD 7850

Club3D Radeon HD 7850

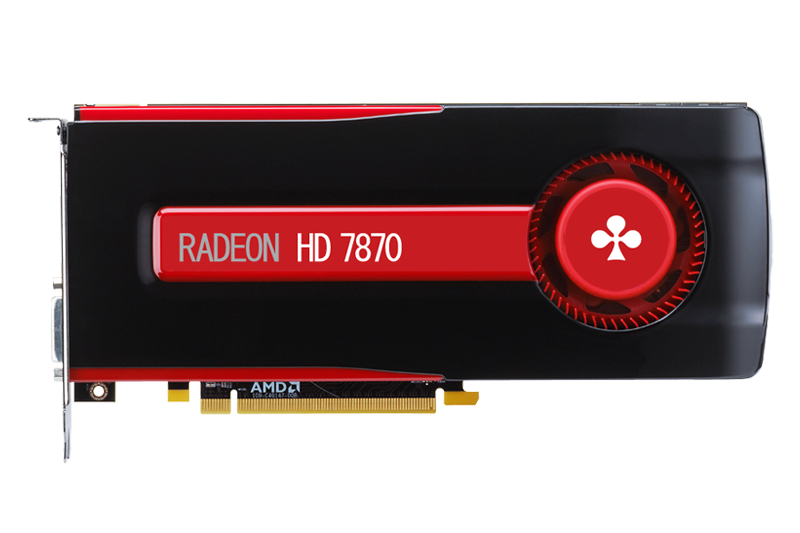

Club3D Radeon HD 7870

Компания Club3D решила не уходить далеко от стока. Radeon HD 7870 внешне ничем от референса не отличается. Младший собрат, судя по всему, обзавелся радиатором персонально для GPU с одной теплотрубкой и вентилятором. Если при этом не пострадало охлаждение остальных элементов, то все хорошо.

Gigabyte HD 7870 иHD 7850

Gigabyte Radeon HD 7850

Club3D Radeon HD 7870

Компания Gigabyte решила оснастить 7800 серию своими фирменными системами охлаждения, а также повысить тактовые частоты. Видеокарте HD 7850 довольствуется системой охлаждения с двумя вентиляторами, а Radeon HD 7870 досталась система охлаждения с тремя вентиляторами. Внешне придраться не к чему, кроме известной проблемы с выводом горячего воздуха за пределы корпуса.

HIS HD 7870 иHD 7850

HIS Radeon HD 7850

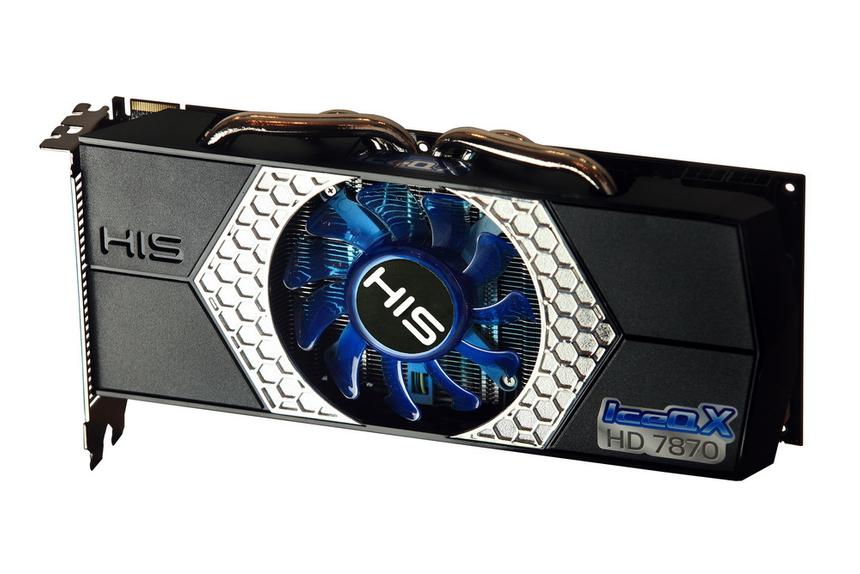

HIS Radeon HD 7870

Компания HIS оснастила новинки своими фирменными системами охлаждения IceQ X. Эти СО всегда славились хорошей эффективностью. Младшей видеокарте досталось только две теплотрубки, в то время как старшая видеокарта получила все четыре.

MSI HD 7870 иHD 7850

MSI Radeon HD 7850

MSI Radeon HD 7870

Система охлаждения TwinFrozr III считается высокоэффективной, но с ней всегда заметно поднимается ценник. Часто случается так, что проще взять видеокарту, следующую по производительности. Но достоинств в виде высокой эффективности и невысокого уровня шума никто не отменял.

PowerColor HD 7870 и HD 7850

PowerColor Radeon HD 7850

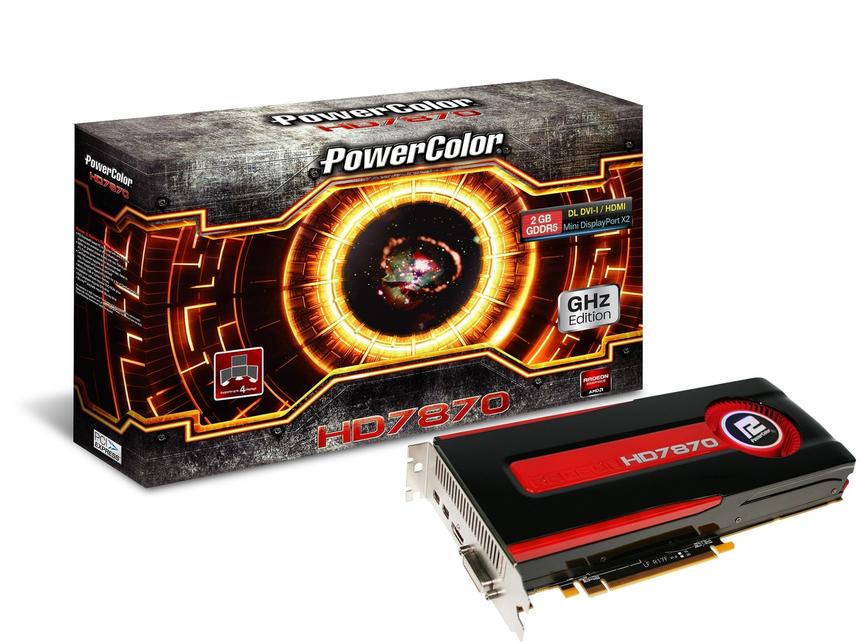

PowerColor Radeon HD 7870

PowerColor Radeon HD 7870 PCS+

Компания PowerColor представила две версии видеокарты Radeon HD 7870 и одну Radeon HD 7850. Младшая HD 7850 будет довольствоваться стандартной системой охлаждения, насколько можно судить по внешнему виду. Это не страшно, так как HD 7850 обладает очень низким энергопотреблением, и, соответственно, тепловыделением. Для HD 7870 заготовлены два варианта: один референсный, и один — с системой охлаждения PCS+.

Sapphire HD 7870 иHD 7850

Sapphire Radeon HD 7850

Sapphire Radeon HD 7870

Видеокарты производства Sapphire будут оснащаться системами охлаждения, очень похожими на фирменные FleX. Ставить под сомнения эффективность этих СО нет причин, так как мы уже тестировали подобные видеокарты, и, даже при гораздо более горячих нравах, температуры оставались в разумных пределах.

XFXHD 7870

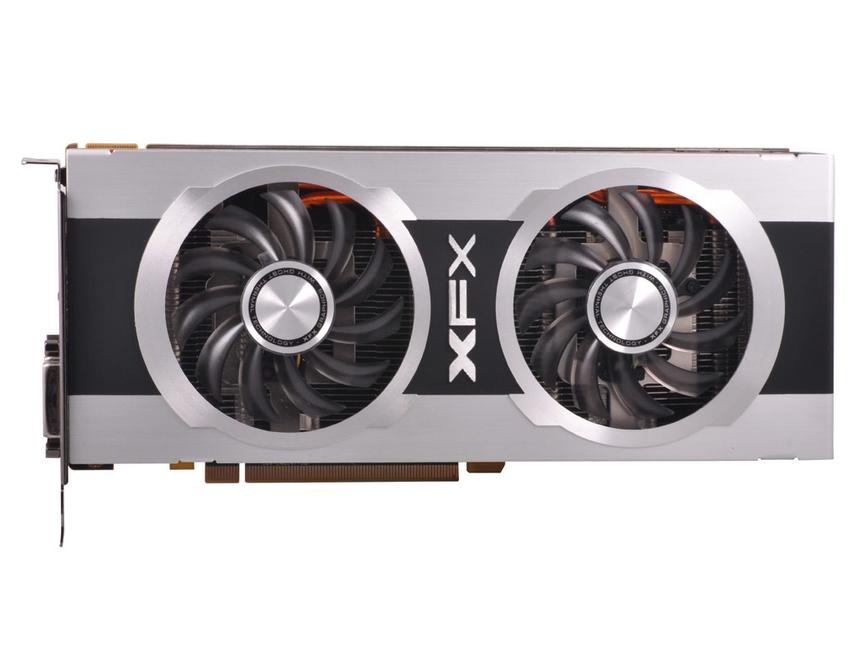

XFX Radeon HD 7870

Компания XFX представила на данный момент только старшую видеокарту Radeon HD 7870. Она будет оснащаться двумя вентиляторами. Подобную конструкцию мы уже видели у видеокарт 7900 серии данного производителя.

Таблица технических характеристик

 HD 7870HD 7850HD 6970HD 7950
ЯдроPitcairn XTPitcairn ProCaymanXTTahiti Pro
Техпроцесс, нм28284028
Потоковые процессоры, шт1280102415361792
Блоки растеризации (ROPs), шт32323232
Частота GPU, МГц1000860880800
Частота видеопамяти, МГц1200 (4800)1200 (4800)1375 (5500)1250 (5000)
Объем видеопамяти, Мбайт2048204820483072
Шина видеопамяти, бит256256256384
Поддерживаемая версия DirectX11.111.11111.1
Стоимость, руб*

*По ценам www.price.ru для Москвы

Разгон и температуры

Начнем с младшей видеокарты, Radeon HD 7850

Показатели GPU-Z для HD 7850 в номинале

Показатели GPU-Z для HD 7850 в номинале

Номинальные тактовые частоты составляют 860 МГц для графического процессора и 1200 (4800 эффективная) МГц для видеопамяти. Системы охлаждения в референсах внушают доверие, поэтому можно смело рассчитывать на удачный разгон.

Показатели GPU-Z для HD 7850 в разгоне

Показатели GPU-Z для HD 7850 в разгоне

Без повышения напряжения видеокарту удалось разогнать до 1025 МГц по GPU и 1375 (5500) МГц по видеопамяти. Это хорошие результаты. Скорость вращения вентиляторов составляла 40%. Более высокие значения делали работу рядом со стендом невозможной. Все-таки, серию семитысячных видеокарт нельзя сравнивать даже с пылесосами, они тише. Конечно, в номинале все отлично, видеокарт не слышно в простое. Но вот если её разогнать и выкрутить обороты вручную, то всё, туши свет.

Показатели GPU-Z для HD 7870 в номинале

Показатели GPU-Z для HD 7870 в номинале

Номинальные частоты для старшей видеокарты HD 7870 составляют 1000 МГц для видеопроцессора и 1200 (4800) МГц для видеопамяти.

Показатели GPU-Z для HD 7870 в разгоне

Показатели GPU-Z для HD 7870 в разгоне

Как и в случае с младшей видеокартой, мы выкрутили обороты кулера до 40%,что помогло понизить температуру. Видеопроцессор смог стабильно функционировать на частоте 1120 МГц. А вот видеопамять сильно огорчила. К сожалению, она вообще не смогла стабильно работать на повышенных частотах. Скорее всего, это частный случай и нам просто не повезло. Вероятно, одна из микросхем видеопамяти была не в лучшей форме.

Температура видеокарт в работе

Температура видеокарт в работе

Рабочие температуры двух новинок практически не отличаются друг от друга в номинале. Старшая видеокарта HD 7870, как и полагается, проигрывает несколько градусов в нагрузке, это нормально. В разгоне температуры ниже из-за повышенных оборотов кулера до 40%. При этом HD 7950 оказывается куда более горячей видеокартой. Но никто не может соперничать по тепловыделению с HD 6970. Как и полагается предыдущему поколению видеокарт, она является самым жарким видеоадаптером среди всех участников тестирования.

Конкуренты

Для сравнения производительности мы взяли две видеокарты: AMD Radeon HD 7950 и AMD Radeon HD 6970.

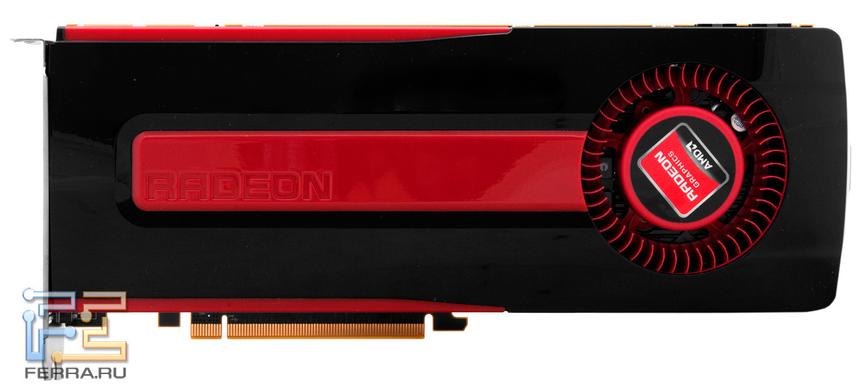

AMD Radeon HD 7950

AMD Radeon HD 7950

Вторая по мощности видеокарта у компании AMD на сегодняшний день вреди одночипов. Мы уже рассказывали вам о данной видеокарте. Интересно, как поведут себя новинки на её фоне. На стороне видеокарты HD 7950 объем памяти в три гигабайта и количество потоковых процессоров, равное 1792 шт.

AMD Radeon HD 6970

AMD Radeon HD 6970

Данная видеокарта является ТОПом предыдущего поколения. Она обладает высокой производительностью достаточной для современных игр. Конечно, в разрешении 2560 х 1600 ей ловить особо нечего, но в таких режимах загибаются и более мощные видеокарты. Объем видеопамяти составляет 2048 Мбайт. Количество потоковых процессоров составляет 1536 шт, функционируют они на частоте 880 МГц.

Тестовый стенд

  • Процессор — IntelCore i7 3960X
  • Материнская плата — ASUS P9X79 Deluxe
  • Оперативная память — Corsair XMS3 1600 МГц 9CL 4x4 Гбайт
  • Жесткий диск — Intel SSD 160 Гбайт
  • Блок питания — Corsair HX850W

Результаты тестирования

Все игровые тесты проводились в разрешениях 2560 х 1440 и 1920 х 1080. Настройки качества картинки в играх были выкручены на максимум. Полноэкранное сглаживание 4х, анизотропная фильтрация 16х.

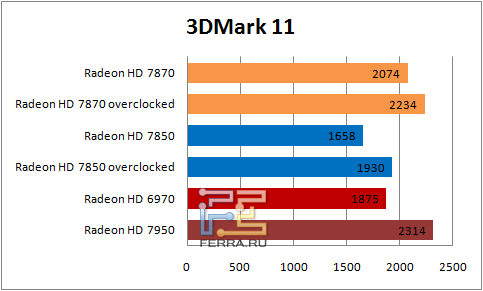

Результаты тестирования AMD Radeon HD 78xx в 3Dmark 11

Результаты тестирования AMD Radeon HD 78xx в 3Dmark 11

Результаты тестирования AMD Radeon HD 78xx в Battlefield 3

Результаты тестирования AMD Radeon HD 78xx в Battlefield 3

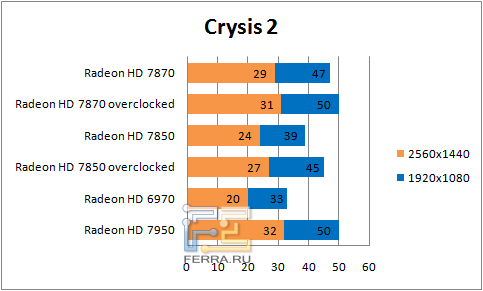

Результаты тестирования AMD Radeon HD 78xx в Crysis 2

Результаты тестирования AMD Radeon HD 78xx в Crysis 2

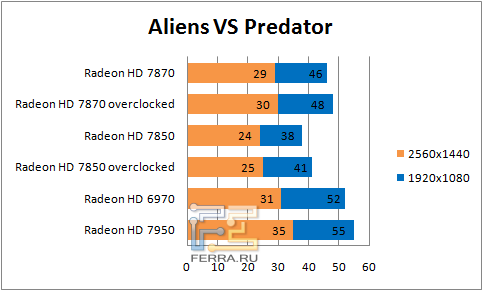

Результаты тестирования AMD Radeon HD 78xx в Aliens VS Predator

Результаты тестирования AMD Radeon HD 78xx в Aliens VS Predator

Результаты тестирования AMD Radeon HD 78xx в Dirt 3

Результаты тестирования AMD Radeon HD 78xx в Dirt 3

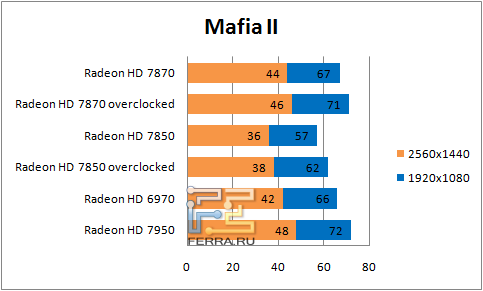

Результаты тестирования AMD Radeon HD 78xx в Mafia II

Результаты тестирования AMD Radeon HD 78xx в Mafia II

Результаты тестирования AMD Radeon HD 78xx в Lost Planet 2

Результаты тестирования AMD Radeon HD 78xx в Lost Planet 2

Результаты тестирования AMD Radeon HD 78xx в Metro 2033

Результаты тестирования AMD Radeon HD 78xx в Metro 2033

Результаты тестирования в Resident Evil 5

Результаты тестирования в Resident Evil 5

Новая линейка показывает хорошую производительность. В большинстве случаев разогнанная Radeon HD 7850 сильно приближается к стоковой Radeon HD 7870. Последняя же в разгоне в большинстве случаев успешно конкурирует с Radeon HD 7950 в номинале. Все закономерно. Производительность видеокарты HD 6970 очень сильно прыгает от приложения к приложение. Кое-где она выигрывает у HD 7870, а кое-где проигрывает HD 7850. В целом производительность новой линейки очень радует.

Заключение

Удачная покупка

Серия AMD Radeon HD 7800 получилась очень удачной. При меньшей стоимости Radeon HD 7870 в разгоне часто догоняет видеокарту из старшей топовой линейки — HD 7950. Это позволит сэкономить тем, кто хочет получить больше производительности за меньшие деньги.

Очень понравились температурные режимы новых видеокарт. Они действительно холодные. В нагрузке при стоковых частотах HD 7870 нагрелась до 68 градусов, а HD 7850 — до 66 градусов. Это очень хороший результат при такой производительности. Очень заметно это становится, если начать сравнивать все результаты с видеокартой HD 6970.

Очень не понравилась шумность видеокарт, если выставить хотя бы 50% оборов кулера. Я даже не представляю себе, кто сможет работать около компьютера, если выставить скорость вращения более 50%.

Как только цены установятся окончательно, новинки станут отличным вложением денег. Обычно этот процесс занимает месяц-два. Самое главное, что параметр «цена/производительность» не сместился в сторону увеличения цены.
