Сравниваем материнские платы ASRock Fatal1ty Z68 Professional Gen3 и ASRock Z68 Extreme4 Gen3

Сравнительно много внимания в последнее время уделялось изучению возможностей LGA2011 материнских плат построенных на базе набора системной логики Intel X79. Пора бы уже и обратить взор на другие платформы, к примеру, на популярную в сегменте производительных систем с разумной стоимостью LGA1155. Сегодняшняя статья посвящена двум продуктам ASRock, а именно Fatal1ty Z68 Professional Gen3 и Z68 Extreme4 Gen3.

Первая из рассматриваемых материнских плат, Fatal1ty Z68 Professional Gen 3 — старший представитель линейки и стоит приблизительно , эдакая альтернатива материнским платам линейки Asus ROG (Republic of Gamers), а вторая (Z68 Extreme Gen 3) — классом ниже и стоит примерно . Мы решили проверить, на что вы можете рассчитывать при такой разнице в цене.

Технические характеристики

 ASRock Fatal1ty Z68 Professional Gen3ASRock Z68 Extreme4 Gen3
Поддерживаемые процессорыCore i3 / i5 / i7/ в исполнении Socket 1155Core i3 / i5 / i7/ в исполнении Socket 1155
Системная шина, частотаDMI, 5000 МГцDMI, 5000 МГц
Системная логикаIntel Z68Intel Z68
Поддерживаемая оперативная память4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066\1333\1600\1866 (разгон)\2133 (разгон) МГц4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066\1333\1600\1866 (разгон)\2133 (разгон) МГц
Слоты расширения1 x PCIe 3.0/2.0 x162 x PCI
1 x PCIe 3.0/2.0 x81 x PCIe 3.0/2.0 x16
1 x PCIe 2.0 x41 x PCIe 3.0/2.0 x8
2 x PCIe 2.0 x11 x PCIe 2.0 x4
2 x PCIe 2.0 x1
2 x PCI
1 x PCIe 3.0/2.0 x8
1 x PCIe 2.0 x4
2 x PCIe 2.0 x1
Поддержка Multi-GPUSLI и CrossFireX в конфигурациях с двумя графическими адаптерамиSLI и CrossFireX в конфигурациях с двумя графическими адаптерами
Поддержка SATA/RAIDIntel Z68:Intel Z68:
2 x SATA 6 Гбит/с2 x SATA 6 Гбит/с
4 x SATA 3 Гбит/с4 x SATA 3 Гбит/с
Raid 0, 1, 5, 10Raid 0, 1, 5, 10
ASMedia ASM1061:Marvell 88SE9120
4 x SATA3 6.0 Гб/с2 x SATA3 6.0 Гб/с
SATA3_A4 разделяется с eSATA3SATA3_M2 разделяется с eSATA3
2 x SATA 6 Гбит/с
4 x SATA 3 Гбит/с
Raid 0, 1, 5, 10
ASMedia ASM1061:
4 x SATA3 6.0 Гб/с
SATA3_A4 разделяется с eSATA3
Поддержка eSATAASMedia ASM1061:Marvell SE9120:
1 x eSATA 6 Гбит/с1 x eSATA 6 Гбит/с
1 x eSATA 6 Гбит/с
Поддержка FDD/IDE1xFDD (Nuvoton NCT6776F),1xFDD (Nuvoton NCT6776F)
1xIDE (VIA VT6330)
1xIDE (VIA VT6330)
СетьRealtek RTL8111E Gigabit EthernetBroadcom BCM57781 Gigabit Ethernet
АудиоRealtek ALC892 — 8-канальный HD аудиокодекRealtek ALC892 — 8-канальный HD аудиокодек
Поддержка Premium Blu-ray audioПоддержка Premium Blu-ray audio
Поддержка THX TruStudio™Поддержка THX TruStudio™
Поддержка Premium Blu-ray audio
Поддержка THX TruStudio™
USB 2.08x USB 2.0 (Intel Z68)10x USB 2.0 (Intel Z68)
USB 3.06x USB 3.0 (3x ASMedia ASM1042)4x USB 3.0 (2x Etron EJ168A)
IEEE-1394VIA VT6330 1 x IEEE 1394aVIA VT6315N 1 x IEEE 1394a
Системный мониторингNuvoton NCT6776FNuvoton NCT6776F
Питание материнской платыATX 24-pin, 8-pin ATX 12VATX 24-pin, 8-pin ATX 12V, SLI/XFire power connector (Molex)
Разъемы задней панели1 x PS/2 для клавиатуры1 x PS/2 для клавиатуры
 1 X DVI
1 x D-Sub1 x D-Sub
2 x HDMI2 x HDMI
1 x оптический SPDIF Out1 x оптический SPDIF Out
4 x USB 2.0, включая 1 x Fatal1ty разъём для мышки4 x USB 2.0
4 x USB 3.02 x USB 3.0
1 x eSATA31 x eSATA3
2 x RJ-451 x RJ-45
1 x IEEE 13941 x IEEE 1394
1 x кнопка Clear CMOS1 x кнопка Clear CMOS
5x 3.5-мм mini-jack5x 3.5-мм mini-jack

1 x D-Sub
2 x HDMI
1 x оптический SPDIF Out
4 x USB 2.0, включая 1 x Fatal1ty разъём для мышки
4 x USB 3.0
1 x eSATA3
2 x RJ-45
1 x IEEE 1394
1 x кнопка Clear CMOS
5x 3.5-мм mini-jack
ОсобенностиF-StreamASRock Extreme Tuning Utility (AXTU)
ASRock Instant BootASRock Instant Boot
ASRock Instant FlashASRock Instant Flash
ASRock APP ChargerASRock APP Charger
ASRock SmartViewASRock SmartView
ASRock XFast USBASRock XFast USB
ASRock XFast LANASRock XFast LAN
Lucid VirtuLucid Virtu
ASRock On/Off Play TechnologyASRock On/Off Play Technology
Hybrid Booster:Hybrid Booster:
CPU Frequency Stepless ControlCPU Frequency Stepless Control
ASRock U-COPASRock U-COP
Boot Failure Guard (B.F.G.)Boot Failure Guard (B.F.G.)
Combo Cooler Option (C.C.O.)Combo Cooler Option (C.C.O.)
Good Night LEDGood Night LED
ASRock Instant Boot
ASRock Instant Flash
ASRock APP Charger
ASRock SmartView
ASRock XFast USB
ASRock XFast LAN
Lucid Virtu
ASRock On/Off Play Technology
Hybrid Booster:
CPU Frequency Stepless Control
ASRock U-COP
Boot Failure Guard (B.F.G.)
Combo Cooler Option (C.C.O.)
Good Night LED
Размеры, мм305 x 244305 x 244
Форм-факторATXATX

Упаковка и комплектация

Начнём, пожалуй, с более дорогой материнской платы — с Fatal1ty Z68 Professional Gen3.

Упаковка ASRock Fatal1ty Z68 Professional Gen3

Плата поставляется в коробке внушительных размеров, оформленной в тёмно-красных тонах. Большую часть лицевой стороны коробки занимает изображение Джонатана Уэнделла (киберспортсмена, известногоый под ником fatal1ty). С лицевой стороны упаковки можно обнаружить откидывающуюся дверцу, которая держится на паре липучек:

Лицевая сторона упаковки ASRock Fatal1ty Z68 Professional Gen3

После открытия дверцы можно увидеть саму материнскую плату через прозрачное окно, а на развороте «дверцы» перечислены некоторые особенности продукта, такие как использование цифровой системы питания процессора, поддержка шести USB 3.0 портов, наличие специального (ускоренного) порта для мыши и поддержку материнской платой PCI-E 3.0. Помимо всего прочего, тут же можно почитать информацию и о самом Джонатане Уэнделле.

Обратная сторона упаковки ASRock Fatal1ty Z68 Professional Gen3

Обратная сторона упаковки предельно информативна: тут можно обнаружить как фотографию материнской платы с подписью её основных элементов/особенностей, так и таблицу со спецификациями платы.

Комплект поставки ASRock Fatal1ty Z68 Professional Gen3

В комплект поставки входит:

  • Заглушка на заднюю панель;
  • Шесть SATA-кабелей;
  • Один шлейф IDE;
  • Один шлейф FDD;
  • Два переходника питания Molex-SATA;
  • Переходник HDMI-DVI;
  • Документация на материнскую плату, на программное обеспечение, на Lucid Virtu и X-Fast USB;
  • Диск с программным обеспечением и драйверами;
  • Аудиокабель с 3.5мм-штекерами;
  • Заглушка с парой USB 3.0 портов, которую можно установить либо в лицевую панель корпуса, либо в один из корпусных слотов расширения;
  • Жесткий SLI мост.

В целом, комплект поставки не вызывает нареканий: и шлейфов не пожалели, нужные при сборке ПК переходники есть, да и руководства пользователя подробные. Однако, материнскую плату не обошла стороной мода на отсутствие в комплекте поставки CrossFireX моста для объединения в связки графических адаптеров AMD.

Что ж, с упаковкой и комплектом поставки ASRock Fatal1ty Z68 Professional Gen3 познакомились, пришла очередь взглянуть на ASRock Z68 Extreme4 Gen3.

Лицевая сторона упаковки ASRock Z68 Extreme4 Gen3

По сравнению с Fatal1ty Z68 Professional Gen3, коробка уже не такая большая, да и оформление претерпело изменения. На сей раз, коробка стилизована под фрезерованный металл, что свойственно большинству современных материнских плат ASRock. Какой-либо полезной информации лицевая сторона коробки не несёт.

Обратная сторона упаковки ASRock Z68 Extreme4 Gen3

На обратной стороне коробки можно обнаружить фотографию материнской платы и описание основных возможностей/характеристик. Тут, за исключением цветовой гаммы, оформление схоже с оным у Fatal1ty Z68 Professional Gen3.

Комплект поставки ASRock Z68 Extreme4 Gen3

В комплект поставки входит:

  • Заглушка на заднюю панель;
  • Четыре SATA-кабеля;
  • Один шлейф IDE;
  • Один шлейф FDD;
  • Два переходника питания Molex-SATA;
  • Переходник HDMI-DVI;
  • Документация на материнскую плату, на программное обеспечение, на Lucid Virtu и X-Fast USB;
  • Диск с программным обеспечением и драйверами;
  • Аудиокабель с 3.5мм-штекерами;
  • Заглушка с парой USB 3.0 портов, которую можно установить либо в лицевую панель корпуса, либо в один из корпусных слотов расширения;
  • Жесткий SLI мост.

Как можно видеть, единственное отличие комплекта поставки Z68 Extreme4 Gen3 от оного у Fatal1ty Z68 Professional Gen3 заключается лишь в количестве шлейфов SATA.

Дизайн и особенности платы

Лицевая сторона ASRock Fatal1ty Z68 Professional Gen3

Лицевая сторона ASRock Z68 Extreme4 Gen3

Обе материнские платы выполнены в форм-факторе ATX (305x244 мм), обе относятся явно не к бюджетному ценовому диапазону и выглядят достойно: можно отметить и крупные радиаторы системы охлаждения, и грамотную компоновку слотов расширения и неплохие преобразователи питания. Хотя разница между Z68 Extreme4 Gen3 и Fatal1ty Z68 Professional Gen3, конечно, чувствуется — это и «кричащая» цветовая гамма в тёмно-красных тонах, и размеры радиаторов.

У обеих плат вокруг процессорного разъёма можно обнаружить наличие крепёжных отверстий для установки систем охлаждения, предназначенных как для нового разъёма LGA1155 («родные» крепёжные отверстия), так и для старого LGA775. Собственно, это отличительная черта всех материнских плат ASRock на данной платформе. Следует отметить, что крепёжные отверстия для LGA775 смещены в сторону (как бы повёрнуты относительно процессорного разъёма на несколько градусов), и поэтому могут возникнуть проблемы с совместимостью со старыми системами охлаждения.

Под оперативную память у каждой материнской платы доступно четыре слота, для которых заявлены режимы работы DDR3 1066 / 1333 / 1600 / 1866 (разгон) / 2133 (разгон). Максимальный поддерживаемый объём оперативной памяти составляет 32 Гбайт, что намекает на поддержку модулей памяти объёмом в 8 Гбайт.

В случае с Fatal1ty Z68 Professional Gen3 слоты попарно раскрашены, и для активации двухканального режима необходимо устанавливать планки памяти в слоты одинакового цвета. У Z68 Extreme4 Gen3 все слоты покрашены в один цвет, для активации двухканального режима необходимо устанавливать планки памяти через слот, то есть либо в слоты 1 и 3, либо в слоты 2 и 4, или же во все четыре слота сразу. В общем, порядок установки модулей одинаков, но Fatal1ty Z68 Professional Gen3 более дружелюбна к пользователю благодаря раскраске слотов.

Обратная сторона материнской платы ASRock Fatal1ty Z68 Professional Gen3

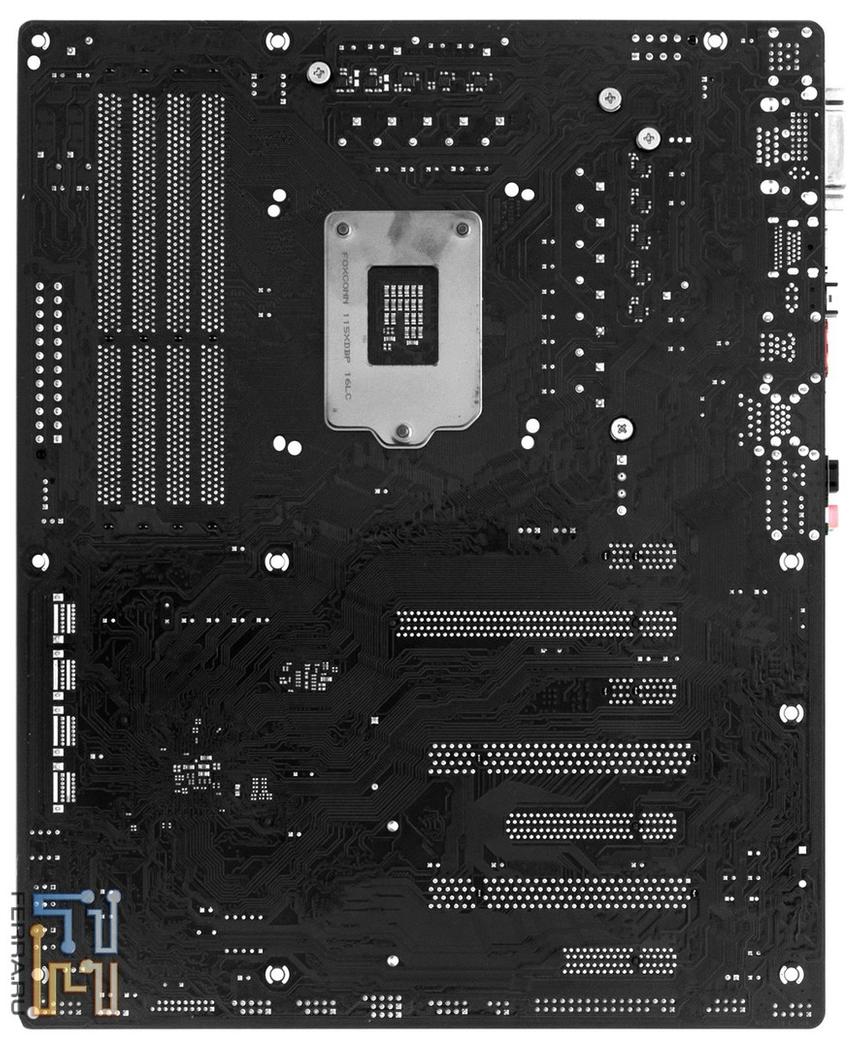

Обратная сторона материнской платы ASRock Z68 Extreme4 Gen3

Конфигурация слотов расширения ASRock Fatal1ty Z68 Professional Gen3:

  • PCI-E X1
  • PCI-E X16
  • PCI
  • PCI-E X1
  • PCI-E X8
  • PCI
  • PCI-E X4

На материнской плате в наличии все семь слотов расширения (максимальное количество для форм-фактора ATX). Для портов PCI-E X16 и PCI-E X8 обеспечивается поддержка PCI-E 3.0, остальные порты довольствуются поддержкой PCI-E 2.0. Отмечу, что PCI-E X16 делится своими линиями с портом X8, и при использовании двух графических адаптеров они будут работать по схеме 8+8.

Слоты расширения расположены с учётом возможностей построения мощных конфигураций: графические слоты разнесены друг от друга на значительное расстояние, чтобы была возможность уместить видеокарты с крупногабаритными системами охлаждения. При этом один из PCI-E X1 портов расположен над верхним графическим слотом, то есть, независимо от остальных установленных устройств, он будет доступен к установке плат расширения, к примеру, для звуковой карты.

Конфигурация слотов расширения ASRock Z68 Extreme4 Gen3:

  • PCI-E X1
  • PCI-E X16
  • PCI-E X1
  • PCI
  • PCI-E X8
  • PCI
  • PCI-E X4

Как видим, у «экстремальной» платы изменения минимальны, только лишь один PCI-E X1 и PCI порты поменялись местами. Хуже или лучше такая конфигурация слотов расширения, сказать затруднительно. На мой взгляд, право на жизнь есть у обоих вариантов.

Отдельно отмечу, что если у Z68 Extreme4 Gen3 напротив верхнего слота расширения (PCI-E X1) находится пустое пространство, то у Fatal1ty Z68 Professional Gen3 там расположен один из радиаторов системы охлаждения, и, хоть он и невысок, но проблемы совместимости потенциально могут возникнуть. Ещё одним отличием является то, что у Z68 Extreme4 Gen3 присутствует разъём Molex, при использовании которого слотам обеспечивается дополнительное питание, чего нет у Fatal1ty Z68 Professional Gen3.

В правом нижнем углу у обоих материнских плат расположены SATA порты.

ASRock Fatal1ty Z68 Professional Gen3, порты SATA

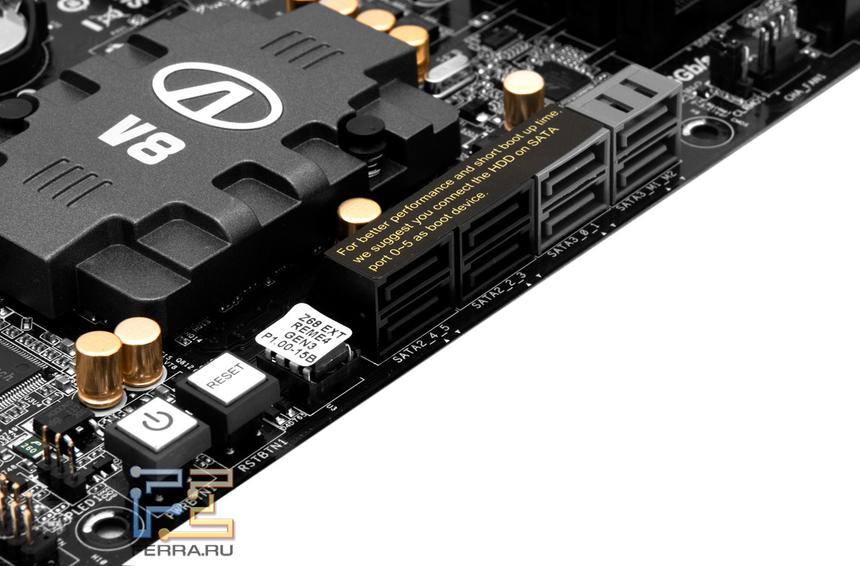

ASRock Z68 Extreme4 Gen3, порты SATA

У ASRock Fatal1ty Z68 Professional Gen3 портов SATA целых десять штук, шесть из которых относятся к стандарту SATA 6 Гбит/с. Порт SATA3_A4 разделяется с портом eSATA3 на задней панели материнской платы.

Набором системной логики поддерживается лишь два порта SATA 6 Гбит/с и четыре порта SATA 3 Гбит/с. Дополнительные четыре порта SATA 6 Гбит/с обеспечиваются при помощи пары контроллеров ASMedia ASM1061.

SATA контроллер ASMedia ASM1061

SATA контроллер ASMedia ASM1061

Порты, относящиеся к контроллерам ASMedia промаркированы как SATA3_A1_A2 и SATA3_A3_A4, порты, относящиеся к Intel Z68 — как SATA3_0_1, SATA2_2_3 и SATA2_4_5. Сверху портов можно обнаружить наклейку, на которой говорится, что для обеспечения лучшей производительности рекомендуется использовать порты 0-5, то есть, обеспечивающиеся набором системной логики, а не сторонними контроллерами. Что ж, вполне логично.

ASRock Z68 Extreme4 Gen3 выглядит скромнее, и располагает восемью портами SATA, четыре из которых относятся к стандарту SATA 6 Гбит/с и ещё четыре относятся к стандарту SATA 3 Гбит/с. Порт SATA3_M2 разделяется с eSATA3.

Набором системной логики, как и в случае старшего представителя линейки, поддерживается два порта SATA 6 Гбит/с и четыре порта SATA 3 Гбит/с. Два дополнительных SATA 6 Гбит/с обеспечиваются при помощи контроллера Marvell 88SE9120.

SATA контроллер Marvell SE9120

SATA контроллер Marvell SE9120

Порты, относящиеся к контроллеру Marvell, промаркированы как SATA3_M1_M2, порты, относящиеся к Intel Z68 — как SATA3_0_1, SATA2_2_3 и SATA2_4_5. Как и в случае с Fatal1ty Z68 Professional Gen3, над портами находится наклейка, повествующая о том, что приоритетнее использовать порты, относящиеся к Intel Z68.

Рядом с портами SATA у обеих материнских плат находятся полезные в работе с открытым стендом бонусы: кнопки включения/перезагрузки системы, а также индикатор POST-кодов.

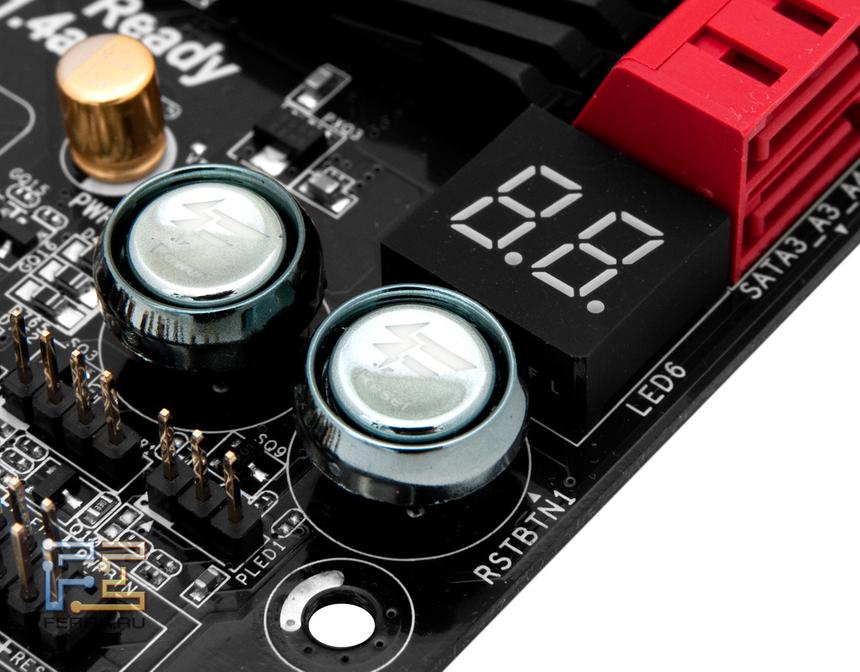

ASRock Fatal1ty Z68 Professional Gen3, индикатор POST-кодов и кнопки включения/перезагрузки системы

Как и в случае с реализацией дополнительных (не относящихся к набору системной логики) портов SATA, для реализации USB3.0 у материнских плат используются разные сторонние решения. В случае с ASRock Fatal1ty Z68 Professional Gen3 шесть портов USB 3.0 обеспечиваются при помощи трёх контроллеров ASMedia ASM1042. Несколько скромнее выглядит ASRock Z68 Extreme4 Gen3, у которой USB 3.0 портов четыре, а реализуются они при помощи пары контроллеров Etron EJ168A. Сложно сказать, чьи контроллеры лучше, и преимущество Fatal1ty Z68 Professional Gen3 заключается скорее в количестве, нежели в качестве.

ASRock Fatal1ty Z68 Professional Gen3, индикатор POST-кодов и кнопки включения/перезагрузки системы

USB 3.0 контроллер ASMedia ASM1042

USB 3.0 контроллер Etron EJ168A

USB 3.0 контроллер Etron EJ168A

В качестве звукового кодека на обоих материнских платах используется контроллер Realtek ALC892.

Встроенный звук — Realtek ALC892

Встроенный звук — Realtek ALC892

В отличии от встроенного звука — сетевые контроллеры у материнских плат разные, на ASRock Fatal1ty Z68 Professional Gen3 используется пара контроллеров Realtek RTL8111E (собственно, и сетевых разъёмов у материнской платы два), в то время как на ASRock Z68 Extreme4 Gen3 — один контроллер Broadcom BCM57781.

Сетевой контроллер Realtek RTL8111E

Сетевой контроллер Realtek RTL8111E

Сетевой контроллер Broadcom BCM57781

Сетевой контроллер Broadcom BCM57781

Разные контроллеры используются и для реализации интерфейса IEEE-1394, на ASRock Fatal1ty Z68 Professional Gen3 используется более продвинутый VIA VT6330 (дополнительно обеспечивающий поддержку порта IDE), в то время, как ASRock Z68 Extreme4 Gen3 довольствуется простеньким VIA VT6315N и отсутствием IDE порта.

IEEE-1394/IDE контроллер VIA VT6330

IEEE-1394/IDE контроллер VIA VT6330

IEEE-1394/IDE контроллер VIA VT6330

IEEE-1394/IDE контроллер VIA VT6315

В качестве Multi-IO для обеих материнских плат используется микросхема Nuvoton NCT6776F.

Микросхема Multi-IO Nuvoton NCT6776F

Микросхема Multi-IO Nuvoton NCT6776F

Также силами Multi-IO-контроллера на обеих материнских платах реализована поддержка такого анахронизма, как FDD (Floppy disk drive для 3.5-дюймовых дискет).

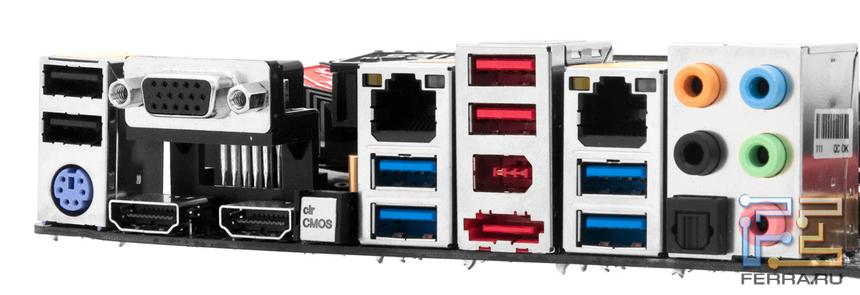

Задняя панель материнской платы ASRock Fatal1ty Z68 Professional Gen3

На задней панели ASRock Fatal1ty Z68 Professional Gen3 расположены:

  • 1 x PS/2 для клавиатуры
  • 1 x D-Sub
  • 2 x HDMI
  • 1 x оптический SPDIF Out
  • 4 x USB 2.0, включая 1 x Fatal1ty разъём для мышки
  • 4 x USB 3.0
  • 1 x eSATA3
  • 2 x RJ-45
  • 1 x IEEE 1394
  • 1 x кнопка Clear CMOS
  • 5x 3.5-мм mini-jack

У платы Fatal1ty разъём для мышки (USB 2.0) позволяет при помощи программного обеспечения материнской платы изменять частоту опроса порта в диапазоне от 125 до 1000 Гц. В остальном, задняя панель ничем не примечательна, кроме кнопки Clear CMOS, которая может помочь при экспериментах с разгоном системы.

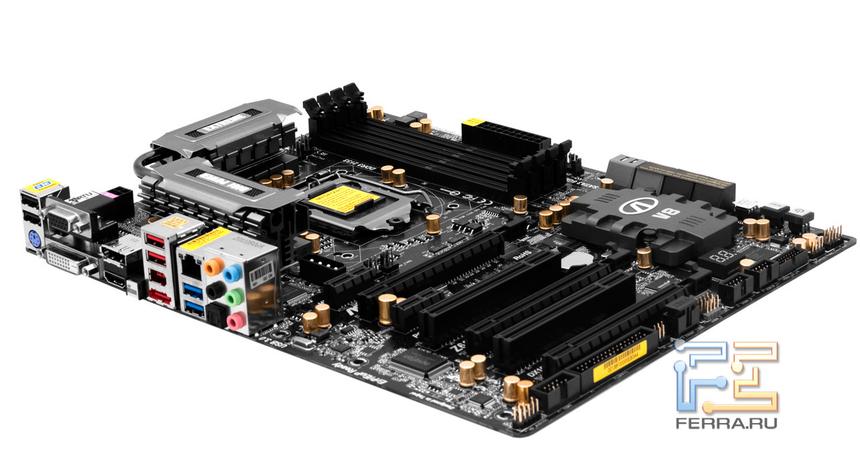

Материнская плата ASRock Z68 Extreme4 Gen3

На задней панели ASRock Z68 Extreme4 Gen3 расположены:

  • 1 x PS/2 для клавиатуры
  • 1 X DVI
  • 1 x D-Sub
  • 1 x HDMI
  • 1 x DisplayPort
  • 1 x оптический SPDIF Out
  • 4 x USB 2.0
  • 2 x USB 3.0
  • 1 x eSATA3
  • 1 x RJ-45
  • 1 x IEEE 1394
  • 1 x кнопка Clear CMOS
  • 5x 3.5-мм mini-jack

Z68 Extreme4 Gen3 отличается наличием портов DisplayPort и DVI, однако у неё меньшее число портов USB 3.0 (два против четырёх) и только один HDMI вместо двух.

Материнская плата ASRock Fatal1ty Z68 Professional Gen3

Материнская плата ASRock Z68 Extreme4 Gen3

Расположение элементов материнской платы ASRock Fatal1ty Z68 Professional Gen3

1.ATX 12V Power Connector (ATX12V1)23.Chassis Fan Connector (CHA_FAN2)
2.CPU Fan Connector (CPU_FAN2)24.Front Panel IEEE 1394 Header (FRONT_1394, Red)
3.CPU Fan Connector (CPU_FAN1)25.Clear CMOS Jumper (CLRCMOS1)
4.2 x 240-pin DDR3 DIMM Slots (Dual Channel: DDR3_A1, DDR3_B1, RED)26.Power Switch (PWRBTN)
5.2 x2 x 240-pin DDR3 DIMM Slots (Dual Channel: DDR3_A2, DDR3_B2, Black)27.USB 2.0 Header (USB8_9, Black)
6.Chassis Fan Connector (CHA_FAN3)28.USB 2.0 Header (USB6_7, Black)
7.ATX Power Connector (ATXPWR1)29.COM Port Header (COM1)
8.Primary IDE Connector (IDE1, Black)30.PCI Express 2.0 x16 Slot (PCIE5, Red)
9.USB 3.0 Header (USB3_4_5, Black)31.Floppy Connector (FLOPPY1)
10.Intel Z68 Chipset32.HDMI_SPDIF Header (HDMI_SPDIF1, Black)
11.64Mb SPI Flash33.Infrared Module Header (IR1)
12.SATA2 Connector (SATA2_4_5, Black)34.Front Panel Audio Header (HD_AUDIO1, Black)
13.SATA2 Connector (SATA2_2_3, Black)35.PCI Slot (PCI2)
14.SATA3 Connector (SATA3_0_1, Red)36.PCI Express 3.0 x16 Slot (PCIE4, Red)
15.SATA3 Connector (SATA3_A1_A2, Red)37.PCI Express 2.0 x1 Slot (PCIE3, Black)
16.SATA3 Connector (SATA3_A3_A4, Red)38.Internal Audio Connector: CD1 (Black)
17.Dr. Debug39.PCI Slot (PCI1)
18.Reset Switch (RSTBTN)40.PCI Express 3.0 x16 Slot (PCIE2, Red)
19.Chassis Speaker Header (SPEAKER 1, Black)41.PCI Express 2.0 x1 Slot (PCIE1, Black)
20.Power LED Header (PLED1)42.Power Fan Connector (PWR_FAN1)
21.System Panel Header (PANEL1, Black)43.1155-Pin CPU Socket
22.Chassis Fan Connector (CHA_FAN1)

Материнская плата ASRock Z68 Extreme4 Gen3

1.ATX 12V Power Connector (ATX12V1)26.USB 3.0 Header (USB3_12_13, Black)
2.Power Fan Connector (PWR_FAN1)27.Dr. Debug
3.1155-Pin CPU Socket28.USB 2.0 Header (USB10_11, Black)
4.CPU Fan Connector (CPU_FAN1)29.USB 2.0 Header (USB8_9, Black)
5.CPU Fan Connector (CPU_FAN2)30.USB 2.0 Header (USB6_7, Black)
6.2 x 240-pin DDR3 DIMM Slots (Dual Channel: DDR3_A1, DDR3_B1, Black)31.Consumer Infrared Module Header (CIR1, Gray)
7.2 x2 x 240-pin DDR3 DIMM Slots (Dual Channel: DDR3_A2, DDR3_B2, Black)32.Front Panel IEEE 1394 Header (FRONT_1394, Black)
8.ATX Power Connector (ATXPWR1)33.Infrared Module Header (IR1)
9.Chassis Fan Connector (CHA_FAN1)34.Floppy Connector (FLOPPY1)
10.Clear CMOS Jumper (CLRCMOS1)35.COM Port Header (COM1)
11.SATA3 Connector (SATA3_M1, Gray)36.Front Panel Audio Header (HD_AUDIO1, Black)
12.SATA3 Connector (SATA3_M2, Gray)37.HDMI_SPDIF Header (HDMI_SPDIF1, Black)
13.SATA3 Connector (SATA3_0, Gray)38.PCI Express 2.0 x16 Slot (PCIE5, Black)
14.SATA3 Connector (SATA3_1, Gray)39.PCI Slot (PCI2)
15.SATA2 Connector (SATA2_2, Black)40.PCI Express 3.0 x16 Slot (PCIE4, Black)
16.SATA2 Connector (SATA2_3, Black)41.PCI Slot (PCI1)
17.SATA2 Connector (SATA2_4, Black)42.PCI Express 2.0 x1 Slot (PCIE3, Black)
18.SATA2 Connector (SATA2_5, Black)43.PCI Express 3.0 x16 Slot (PCIE2, Black)
19.64Mb SPI Flash44.PCI Express 2.0 x1 Slot (PCIE1, Black)
20.Intel Z68 Chipset45.SLI / XFIRE Power Connector
21.Reset Switch (RSTBTN)46.Chassis Fan Connector (CHA_FAN3)
22.Power Switch (PWRBTN)47.Chassis Fan Connector (CHA_FAN2)
23.Power LED Header (PLED1)
24.System Panel Header (PANEL1, Black)
25Chassis Speaker Header (SPEAKER 1, Black)

Возможности BIOS

Обе материнские платы, участвующие в сегодняшнем обзоре, вместо устаревшего BIOS используют UEFI. При входе в меню настроек у обеих плат первым дело открывается меню Main:

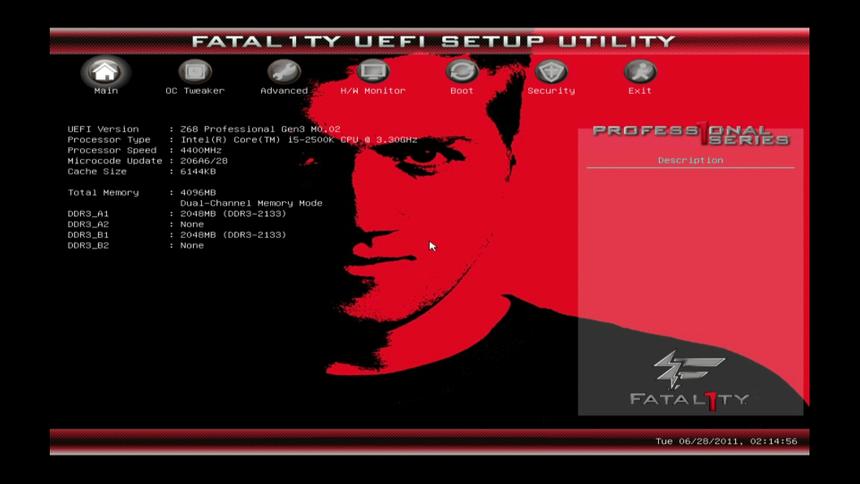

ASRock Fatal1ty Z68 Professional Gen3 UEFI, вкладка Main

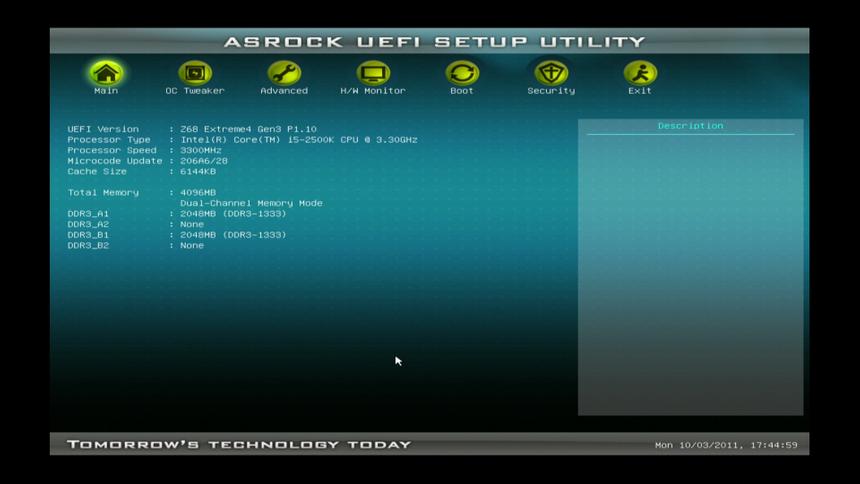

ASRock Z68 Extreme4 Gen3 UEFI, вкладка Main

Вкладка Main носит чисто информационный характер: тут можно узнать о текущей версии UEFI материнской платы, а также об установленных в систему процессоре и оперативной памяти и об их текущих частотах работы. Как можно видеть на скриншотах выше, организация меню UEFI схожа, список разделов и порядок их следования одинаков, и разница заключается лишь в цветовом оформлении.

Вторым в списке идёт меню OC Tweaker, посвящённое настройкам разгона.

ASRock Z68 Extreme4 Gen3 UEFI, вкладка Main

ASRock Fatal1ty Z68 Professional Gen3 UEFI, вкладка OC Tweaker

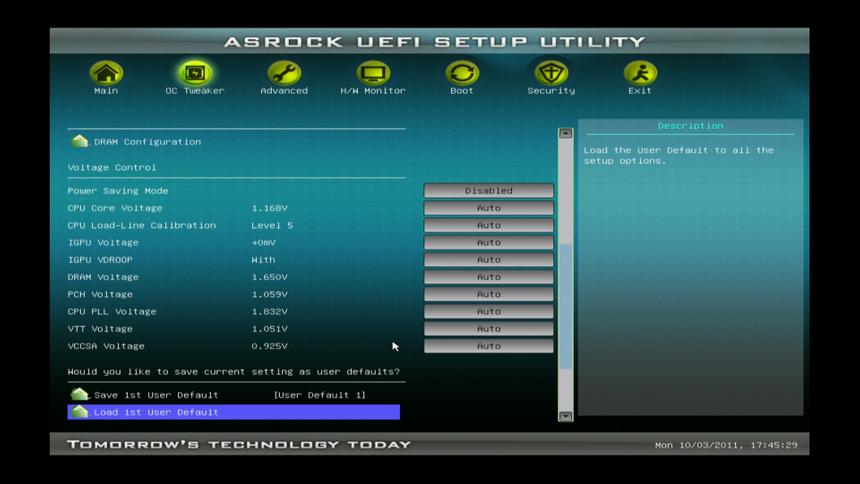

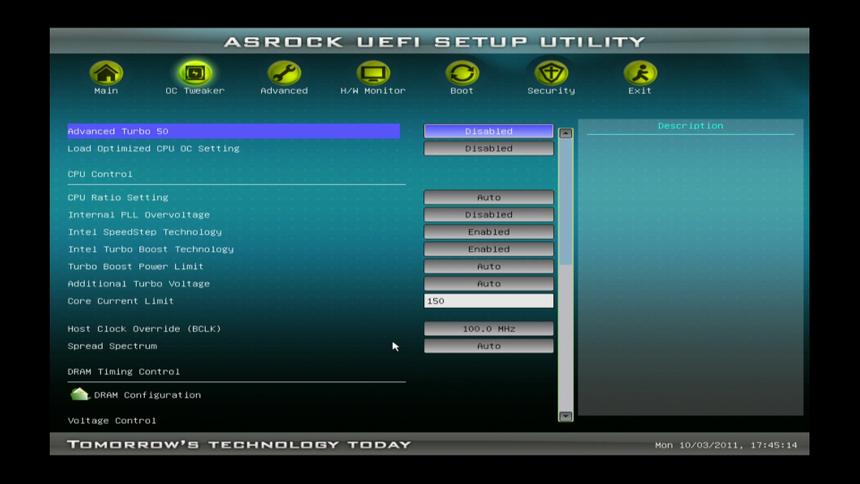

ASRock Z68 Extreme4 Gen3 UEFI, вкладка OC Tweaker

ASRock Z68 Extreme4 Gen3 UEFI, вкладка OC Tweaker

Как и в случае с вкладкой Main, материнские платы отличаются только оформлением меню, но едины в перечне настроек. Можно обнаружить разницу в меню с настройками напряжения питания встроенного графического ядра, которые присутствуют только на скриншоте ASRock Z68 Extreme4 Gen3, однако в случае с использованием встроенного видео те же самые настройки открываются и на Fatal1ty Z68 Professional Gen3, и скриншот показан просто для примера.

В верхней части меню OC Tweaker собраны настройки, предназначенные для авторазгона, но к их помощи лучше не прибегать. Тем более, что ниже . есть полный перечень всех тех настроек, которые могут пригодиться для полноценной реализации потенциала процессора: можно изменять коэффициент умножения процессора, частоту работы BCLK. Не забыта и настройка под названием «Internal PLL Overvoltage», необходимая для разгона процессоров Sandy Bridge свыше 4400-4500 МГц.

Не забыты и ограничители предельного энергопотребления процессора, причём отдельно реализованные как для разгона с активированными технологиями энергосбережения, так и в случае выключения оных. В первом случае это инструмент для оптимизации работы ПК, а во втором — скорее эдакая защита от порчи оборудования. В случае активированных технологий энергосбережения устанавливаются два значения предела потребления (долговременное и кратковременное) процессора в Ваттах, в случае выключенных технологий энергосбережения — предельная величина тока потребления в Амперах.

Нормальному разгону способствует и возможность изменения в широких диапазонах всех необходимых напряжений питания, а именно: напряжения на процессоре, памяти, VTT и SA. Ну, а спустившись в самый низ меню OC Tweaker, можно сохранить три профиля настроек UEFI, дабы в случае сброса не вбивать все параметры заново.

Настройки памяти сконфигурированы в подменю под названием «DRAM Configuration»:

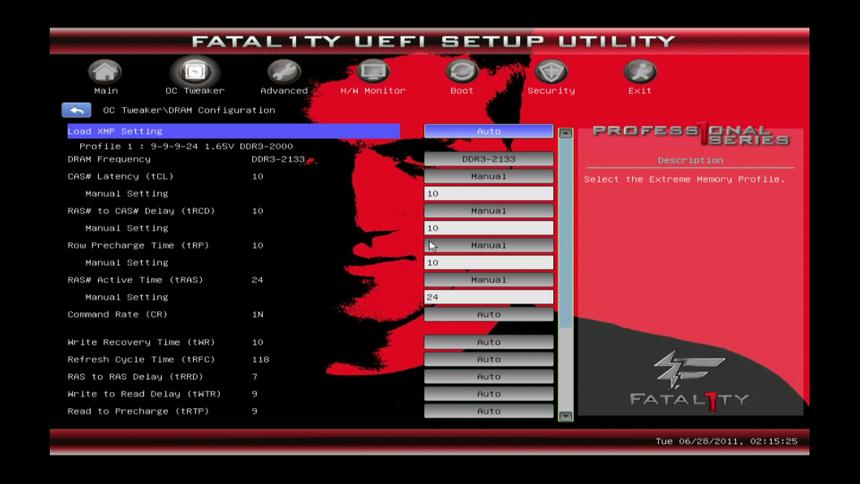

ASRock Fatal1ty Z68 Professional Gen3 UEFI, вкладка DRAM Configuration

ASRock Z68 Extreme4 Gen3 UEFI, вкладка DRAM Configuration

Тут можно изменять частоту работы памяти и её тайминги, а также активировать профиль XMP, если таковой у комплекта памяти есть.

После OC Tweaker следующим меню в списке идёт «Advanced».

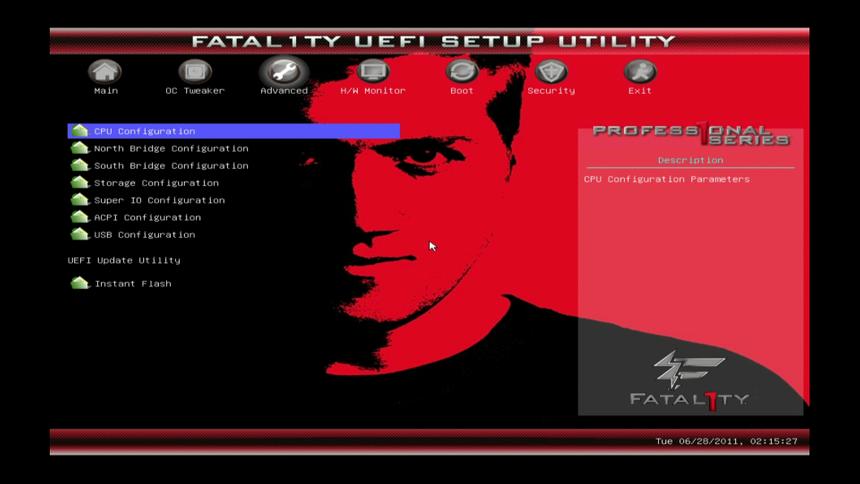

ASRock Fatal1ty Z68 Professional Gen3 UEFI, вкладка Advanced

ASRock Z68 Extreme4 Gen3 UEFI, вкладка Advanced

Содержимое меню Advanced мало отличается от оного у других производителей, поэтому немудрено, что и на двух материнских платах ASRock оно содержит одни и те же настройки.

Раздел разбит на несколько подменю. Интерес могут представлять разве что настройки подразделов CPU Configuration и South Bridge Configuration. В первом собраны основные настройки процессора, такие как установка количества активных ядер, включение/выключение HT и управление настройками энергосбережения. А во втором предоставляется возможность управления периферийными устройствами, такими как звуковой кодек или сетевой кодек. Тут же можно управлять подсветкой кнопок включения/перезагрузки системы, включить/выключить индикатор POST кодов. Некий интерес может представлять расположенная в разделе Advanced утилита Instant Flash, служащая для обновления UEFI.

Следующим меню после Advanced идёт «H/W Monitor».

ASRock Fatal1ty Z68 Professional Gen3 UEFI, вкладка «H/W Monitor»

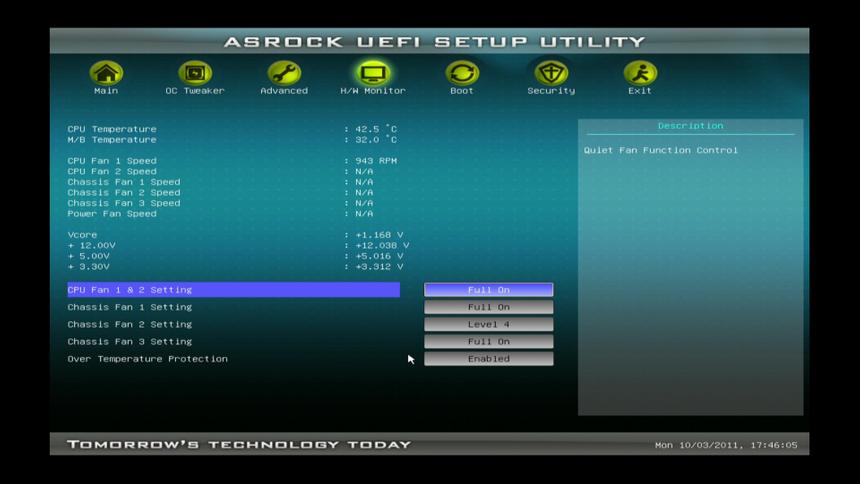

ASRock Z68 Extreme4 Gen3 UEFI, вкладка «H/W Monitor»

Тут можно ознакомиться с температурами процессора и материнской платы, с основными напряжениями системы, и узнать скорость вращения вентиляторов. Помимо этих функций, непосредственно относящихся к мониторингу, предоставляется возможность задания режимов управления скоростью вращения вентиляторов. Здесь же можно активировать защиту от перегрева.

Оставшиеся разделы UEFI, такие как Boot, Security и Exit интереса не представляют: в первом можно выбрать приоритет загрузки системы с носителей информации и основные настройки загрузки типа показа стартового Лого. Во втором меню можно задать пароль на старт системы и вход в UEFI. Ну, а за третье меню говорит само название Exit, через него можно покинуть UEFI, как с сохранением, так и со сбросом изменённых настроек.

Подводя итоги по UEFI-меню обеих материнских плат, можно сказать, что в перечне настроек есть всё необходимое для раскрытия потенциала системы. Отдельно следует отметить, что как в организации меню настроек, так и в их перечне ASRock Fatal1ty Z68 Professional Gen3 и ASRock Z68 Extreme4 Gen3 похожи как две капли воды, и версию Fatal1ty отличает лишь иная цветовая гамма и картинка заднего фона.

Тестовый стенд

ASRock Fatal1ty Z68 Professional Gen3 и ASRock Z68 Extreme4 Gen3 тестировались в составе следующей конфигурации:

  • Процессор: Intel Core i5 2500K
  • Видеокарта: NVIDIA GTX 570
  • Оперативная память: 2*2 Гб Transcend aXeRam DDR3-2000
  • Блок питания: Antec SG850W
  • Жесткий диск: Intel SSD 160 Гб

Результаты тестирования

С обеими материнскими платами удалось достичь стабильного функционирования процессора при частоте 4400 МГц, память в обоих случаях удалось разогнать до 2133 МГц. Замеры производительности осуществлялись как для режима со штатными частотами, так и при разгоне. Стендовый графический адаптер в лице GTX 570 разгону подвергнут не был.

Результаты FLAC

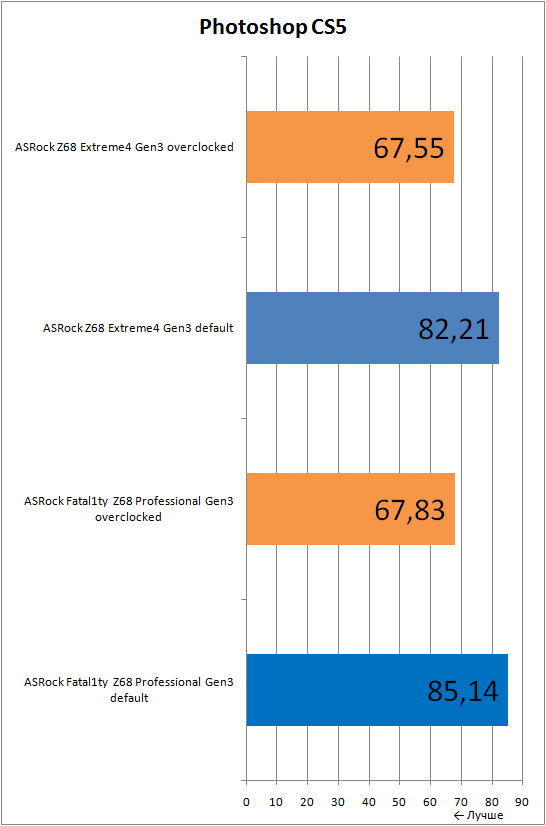

Результаты Adobe Photoshop

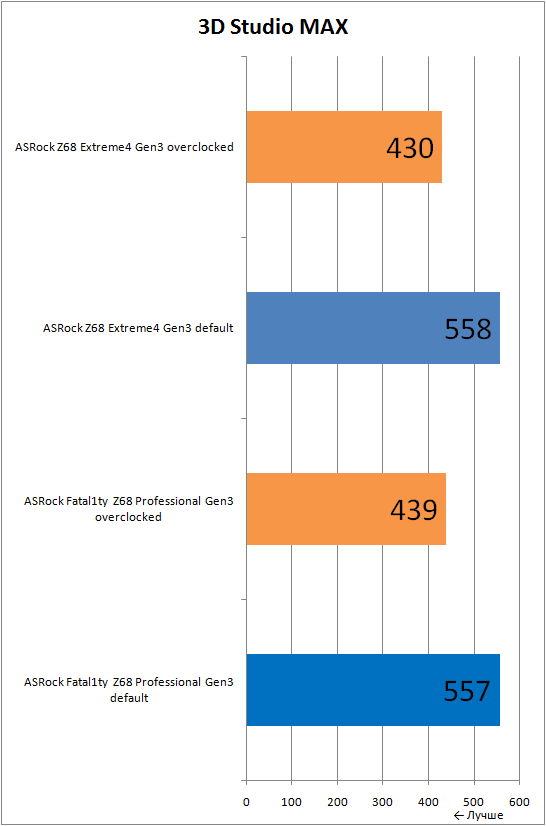

Результаты 3D Studio MAX

Результаты WinRar

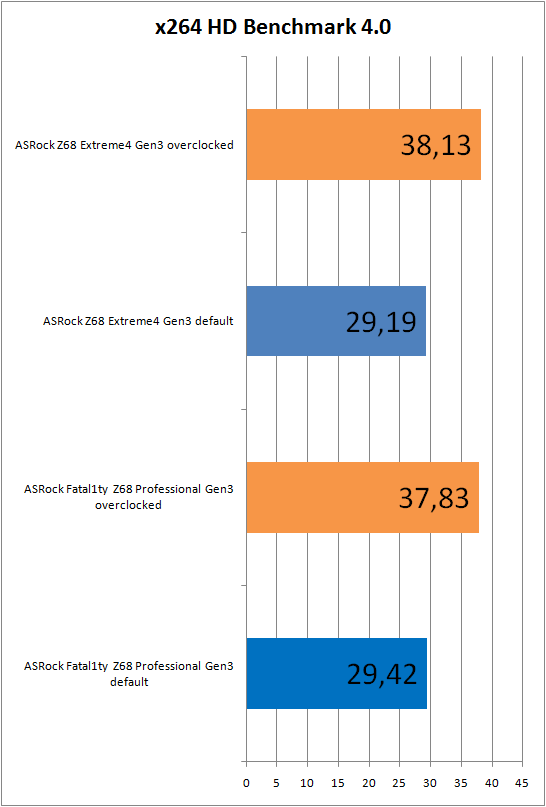

Результаты x264 HD Benchmark

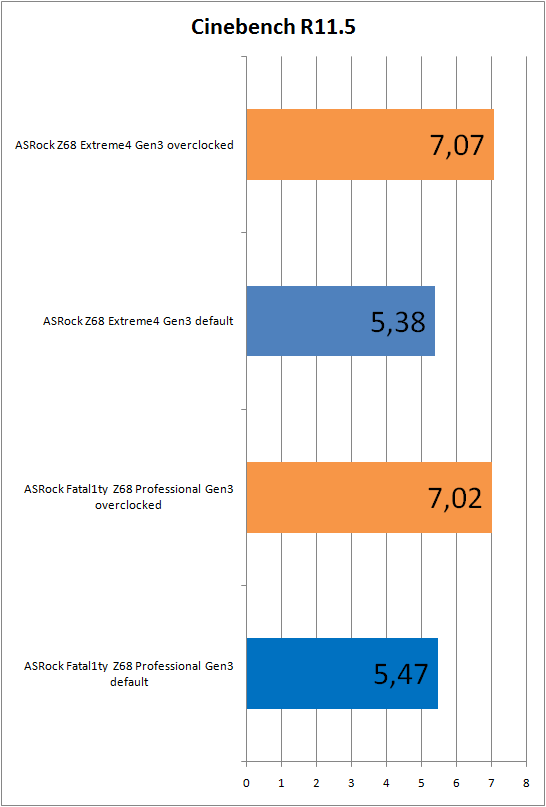

Результаты Cinebench

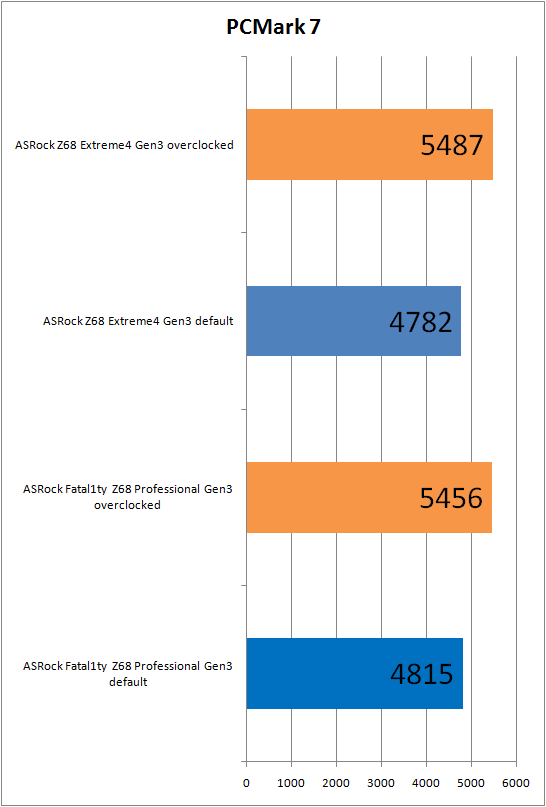

Результаты PCMark

Как видно по результатам тестирования, материнские платы близки между собой, как в режиме штатных частот, так и при разгоне. Разница в результатах близка к погрешности измерений.

Заключение

Вот и подходит к концу сегодняшний обзор материнских плат ASRock Fatal1ty Z68 Professional Gen3 и ASRock Z68 Extreme4 Gen3. Что можно о них сказать? В плане возможностей и в плане функциональности материнские платы достойны внимания. На фоне конкурентов они выделяются неплохими системами охлаждения и грамотной разводкой слотов расширения. Также, к плюсам протестированных материнских плат можно отнести их способности к разгону. К минусам можно отнести разве что немалую стоимость подопытных. Особенно это касается версии Fatal1ty.

В чём заключаются отличия между ASRock Fatal1ty Z68 Professional Gen3 и ASRock Z68 Extreme4 Gen3, если за первую плату производитель запрашивает от 90 до 100 долларов США доплаты? Помимо бренда Fatal1ty и красивого цветового оформления здесь, разве что, присутствует по паре дополнительных портов SATA 6 Гбит/с и USB3.0 вкупе с более эффективной системой охлаждения. Если всё вышеперечисленное не так важно, нужды большинства потенциальных пользователей удовлетворит Z68 Extreme4 Gen3.
