Высокий уровень по доступной цене. Обзор системных плат ASUS A85X

Компания AMD недавно выпустила платформу FM2 с гибридными процессорами Trinity, которые, кажется, идеально подходят для мультимедиа ПК, HTPC или бюджетных компьютеров. Новое поколение CPU прибавило в вычислительной и графической части, но, чтобы раскрыть весь потенциал, такому устройству нужна надежная база, в роли которой выступает набор логики AMD A85.

Блок схема набора логики AMD A85X

Компания AMD, представив новое поколение APU Trinity, вывела на рынок один дополнительный набор логики — A85X. Хотя никаких сложностей с поддержкой новых процессоров для «старых» чипсетов (A75, A55) нет, AMD решает наделить платформу более широкими возможностями вместе с A85X.

Материнские платы, основанные на AMD A85X, должны стать наиболее функциональными и производительными. Они в лучшей степени должны поддерживать разгон и вообще технически являются «топами», которые бывают даже у такой, по сути, мультимедийной платформы, как FM2. В сравнении с более простыми A75, и тем более, A55, у новинки появились количественные улучшения, например, стало больше портов SATA 6 Гбит/с, теперь их от 8 шт., против 6 шт. на A75. Наконец, платформу все-таки официально сертифицировали для CrossFire X, и если разработчик системной платы установит два полноценных порта PCI Express x16, то можно собрать небольшую CrossFire систему, работающую по формуле х8+х8. Словом, во всем надо разбираться — именно поэтому мы протестировали несколько плат компании ASUS, основанных на этом наборе логики.

Материнская плата ASUS F2A85-M PRO

Сегодня у нас на тестах три платы и всех их можно отнести к бюджетно-производительному сегменту для платформы FM2 из-за того, что они оборудованы самым мощным набором логики, хотя цена даже PRO версии совершенно не испугает искушенного пользователя.

Материнская плата ASUS F2A85-M PRO

Начнем изучение новинок с наиболее продвинутой платы с маркировкой «PRO», так как именно она максимально полно оснащена среди всех представленных в статье устройств.

Упаковка материнской платы ASUS F2A85-M PRO

Картонная упаковка для платы F2A85-M PRO выполнена в традициях производителя: окрашена в темные цвета и усыпана логотипами поддерживаемых технологий. Среди них много фирменных разработок ASUS, которые теперь можно встретить на большинстве материнских плат этого вендора. Что интересно, появился логотип совместимости с Windows 8.

Комплект поставки материнской платы ASUS F2A85-M PRO

Каким-то особым комплектом поставки данная модель (как и, очевидно, все остальные, более дешевые версии) выделиться не может. Пользователь найдет внутри упаковки только:

  • 2 х кабеля SATA;
  • Руководство пользователя и диск с драйвером;
  • Заглушка на панель ввода-вывода.

Негусто, хотя плата стоит не так уж и дорого, так что вряд ли это можно назвать минусом.

Материнская плата ASUS F2A85-M PRO Вид сверху

Первым делом отмечаем, что новинка использует форм-фактор MicroATX, как и другие участницы тестирования, да и вообще большинство материнских плат для платформы AMD FM2. Данная платформа использует недорогие гибридные процессоры с производительными видео ядрами, а следовательно, ей прямая дорога в бюджетный сектор компактных сборок и HTPC. Платы данного форм-фактора будут пользоваться не меньшей, а то и большей популярностью среди покупателей.

Новая плата ASUS F2A85-M PRO выглядит добротно. По центру расположено гнездо процессора FM2, которое примет в себя все APU из линейки, включая топовый AMD A10-5800K. Справа от разъема процессора находятся четыре слота оперативной памяти. Всего можно установить до 64 ГБ RAM. Что касается скорости работы, то плата поддерживает модули памяти DDR3 с эффективной частотой 2400 МГц в режиме разгона. Кстати, о разгоне — он поддерживается силами BIOS (что мы рассмотрим позже), это хорошо. Слева от процессорного гнезда установлена система питания с 4+2 фазами и небольшой пассивный радиатор. В целом, радиатора хватает для обеспечения нужд охлаждения (включая разгон), хотя серьезный нагрев имеет место. 8-Pin разъем питания находится рядом, чуть левее.

А еще рядом с разъемом процессора можно встретить три порта подключения вентиляторов. Обратите внимание: они все 4-Pin и ими можно управлять средствами BIOS, задавая различные режимы эффективности и тишины, что очень удобно.

В нижней части системной платы находятся внутренние порты и слоты подключения устройств. Тут мы видим два полноразмерных PCI Express х16, никаких х4 переделанных под х16 слоты, только во время работы CrossFire оба снизят скорость до х8+х8. Между ними находится пара портов PCI-E x1, а правее — радиатор охлаждения системной логики.

По нижней границе проходят внутренние разъемы, среди которых USB 2.0, COM, системная панель, выход для аудио панели. Единственный внутренний порт USB 3.0 находится рядом с 24-Pin разъемом питания справа по центру.

Дополнительные кнопки материнской платы ASUS F2A85-M PRO

Как и многие другие материнские платы ASUS, данная модель использует дополнительные кнопки и переключатели, выведенные на поверхность печатной платы, но на этот раз их действительно много: кнопка MemOK, кнопка Flashback, переключатель TPU, переключатель EPU, кнопка DirectKey. Все эти кнопки помогают включать/отключать различные опции энергопотребления, входить в BIOS, сбрасывать настройки BIOS и запустить плату в режиме совместимости практически с любыми модулями памяти.

Разъемы SATA материнской платы ASUS F2A85-M PRO

За системы хранения отвечают сразу семь портов SATA 6 Гбит/с. Восьмой порт выведен на заднюю панель и используется как e-SATA разъем.

Задняя панель материнской платы ASUS F2A85-M PRO

Задняя панель плотно забита различными разъемами:

  • 1 x PS/2;
  • 1 x DVI;
  • 1х HDMI;
  • 1х DisplayPort;
  • 1x eSATA;
  • 1x LAN (RJ45);
  • 4x USB 3.0;
  • 2x USB 2.0;
  • 6x Audio jack(s);
  • 1х S/PDIF.

Неплохо; есть всё, что нужно, и даже больше, правда, кому-то может показаться, что всего два порта USB 2.0 — маловато.

Микросхема Reaktek ALC892

За встроенный звук отвечает установленная микросхема Realtek ALC892, а сеть, кстати, тоже работает под управлением контроллера компании Realtek (чип 8111F).

Микросхема Asmedia ASM 1042

Набор логики AMD обеспечивает вывод только двух внешних портов USB 3.0 и одного внутреннего. Дополнительные разъемы на задней панели разведены от контроллера Asmedia ASM1042.

Микросхема ШИМ-контроллера

За систему питания отвечает ШИМ-контроллер ASP 1107. К слову, такой же стоит и на некоторых более дорогих решениях ASUS.

BIOS материнской платы ASUS F2A85 Pro

BIOS использует UEFI систему, доступную и понятную. На самом деле, можно очень долго перечислять все настройки и возможности, которые имеются в ней, но ограничимся основными из них, тем более, что они очень сильно похожи для разных плат ASUS.

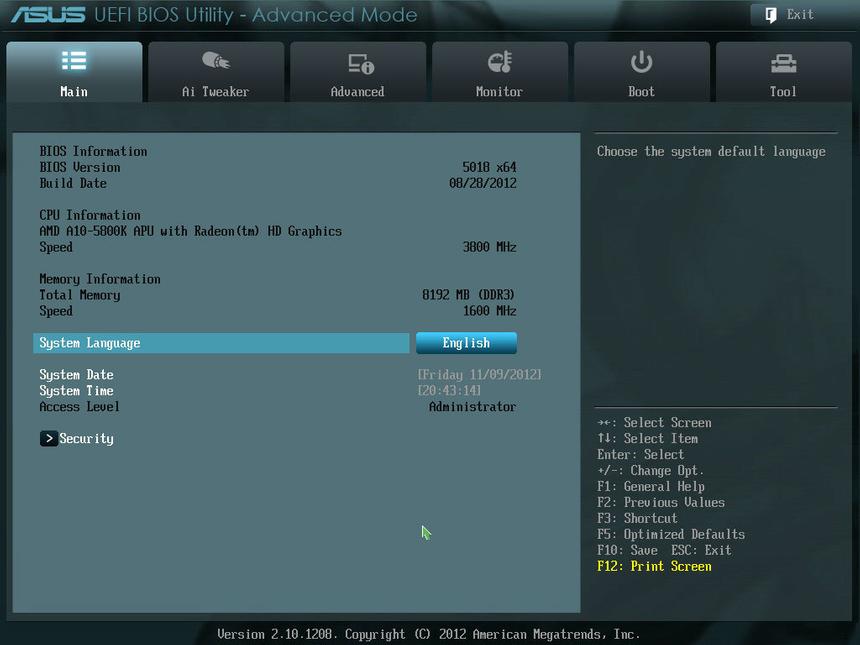

Вкладка Main

Как только мы попадаем в BIOS, то можем выполнить простые действия, такие как выбрать устройство для загрузки (или изменить порядок очереди), распределить систему экономии энергии и производительность и тому подобное. Все самое интересное начинается, когда мы перейдем в продвинутый режим BIOS, где доступны все опции. Вкладка Main показывает нам начальную информацию, дату, процессор и частоты.

Вкладка AI Tweaker

Вкладка AI Tweaker 2

Все настройки напряжений, частот, разгона и прочие продвинутые опции для тонкой настройки или разгона находятся во вкладке AI Tweaker, что очень удобно, сразу получаем доступ ко всему, что нужно. В целом, это удобное меню BIOS можно назвать «фишкой» материнских плат ASUS.

Вкладка Advanced

Ну а если надо настроить работу каких-то технологий процессора или разобраться с дополнительными контроллерами, то вы найдете эти опции во вкладке Advanced, которая дает доступ для настроек подобного рода. Помимо всего прочего, в BIOS находятся дополнительные вкладки для мониторинга и доступа к фирменным возможностям, например, создания профилей для разгона.

Материнская плата ASUS F2A85-M

Следующей платой в нашем списке является ASUS F2A85-M. Это средняя, или, вернее сказать, «типовая» модель в линейке плат ASUS для платформы FM2. С одной стороны, в ней есть все, что нужно среднестатистическому пользователю, а с другой — плата немного «похудела» относительно PRO версии.

Материнская плата ASUS F2A85-M Вид сверху

Форм-фактор устройства такой же, как и у PRO версии — MicroATX, как и упаковка, и даже комплект поставки, состоящий из пары кабелей и руководства с диском. Но нас, конечно, интересуют основные отличия. Итак, система питания осталась все той же, а вот радиатора и надежного 8-pin разъема питания уже нет, вместо него CPU будет питаться от 4-Pin разъема. А это значит, что разогнать процессор, в целом, можно, но нужно быть аккуратнее и умереннее в своих запросах.

Нижний слот PCI Express потерял «благородный» светлый оттенок и слился с темным текстолитом, увы, это означает, что его разводка предполагает работу не выше чем на скорости х4. Один из слотов PCI-E x1 заменен на традиционный PCI слот.

Внутренний разъем USB 3.0 переместился на нижнюю грань. Мы не наблюдаем теперь такого большого числа переключателей и кнопок, «выжила» лишь MemOK, а для разгона теперь присутствует единственный регулятор GPU Boost. Зато слоты памяти по-прежнему принимают быструю DDR3 в большом объеме, да и разъемы SATA никуда не исчезли — их по прежнему 7 шт.

Задняя панель материнской платы ASUS F2A85-M

Задняя панель лишилась пары дополнительных USB 3.0 и разъема DisplayPort, а в целом сильно похожа на уже виденную нами ранее у PROшки. Аналогичное мнение складывается при взгляде на BIOS материнской платы, в нем отличий еще меньше.

Стартовое окно BIOS

В данном случае правильнее будет говорить, что модель F2A85-M лишилась некоторого рода излишеств, практически не потеряв в функционале. Хотя ряд ограничений должен сказаться на разгоне, она все еще будет способна осуществить его (с некоторыми оговорками). Разница в цене между M-Pro и M версией составляет порядка 500-1000 рублей.

Материнская плата ASUS F2A85-M LE

Последней платой на сегодняшнем тестировании стала F2A85-M LE, она стоит соизмеримых денег со стандартной «M» моделью, но имеет некоторые отличия.

Материнская плата ASUS F2A85-M LE Вид сверху

Модель LE — более простая разновидность платы ASUS F2A85-M, что бросается в глаза сразу после беглого взгляда на нее. Система питания на этот раз стала проще и работает по формуле 3+2 фазы. Разумеется, ни о каких радиаторах уже не идет речи, даже тот, что находится на чипсете, и то сделан немного проще. Слотов для оперативной памяти теперь всего 2 шт. Практически все выдает в F2A85-M LE ее бюджетную направленность, что странно при малой разнице в цене с обычной М версией. В компоновке разъемов и портов тоже некоторые перемещения и изменения, хотя слоты расширения остались все на своих местах. Портов SATA 6 Гбит/с вновь 7 — это зависит только от набора логики.

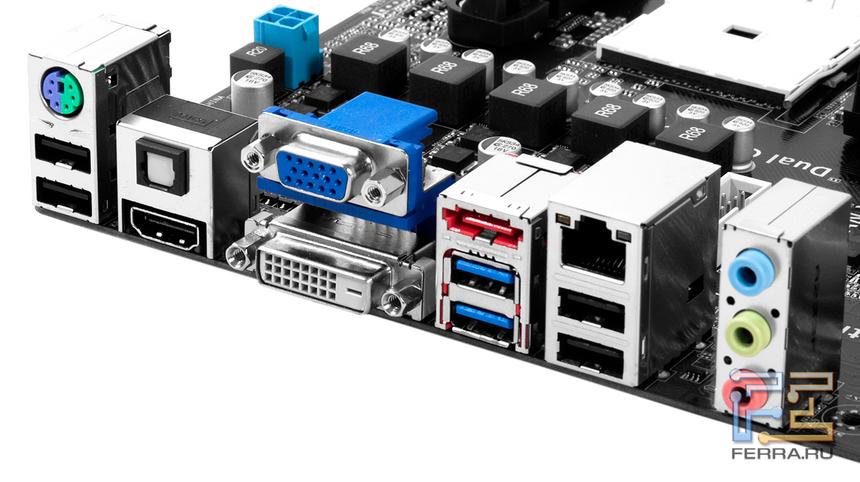

Задняя панель материнской платы ASUS F2A85-M LE

Панель ввода-вывода несильно изменилась, правда, группа аудио выходов теперь состоит из 3 штук вместо стандартных шести. В общем, небольшие изменения есть.

Вкладка BIOS AI Tweaker

Вкладка BIOS Advanced

Вкладка BIOS Monitor

Как мы видим, глядя на скриншоты BIOS, он остался практически неизмененным. И, хотя в нем до сих пор присутствует множество опций по регулировки напряжений, заниматься каким-то серьезным разгоном на такой плате, конечно, не стоит.

Тестовый стенд

Процессор: AMD A10-5800K
Материнские платы: ASUS F2A85-M Pro, ASUS F2A85-M, ASUS F2A85-M LE
Видеокарта: NVIDA GTX 680
Система охлаждения: Thermaltake Frio с двумя вентиляторами
Термоинтерфейс: Arctic Silver 5
Оперативная память: AMD Memory 1600 МГц, 9-9-9-24, 2x8 Гбайт
Жесткий диск: Intel SSD 320 Series, 160 Гбайт
Блок питания: Corsair HX850W
Монитор: Dell U2711b, 2560 х 1440
Операционная система: Windows 7, x64

Скриншот CPU-Z платы ASUS F2A85-M Pro

Скриншот CPU-Z платы ASUS F2A85-M

Скриншот CPU-Z платы ASUS F2A85-M LE

Разгон

Для проверки на разгон мы использовали старшую из представленных плат, так как это наиболее подходящая цель для него. Купив мощный APU AMD A10, пользователь наверняка захочет разогнать его, и если его плата стоит соразмерных с ним денег, он ожидает какой-то отдачи.

Разгон процессора A10-5800K на плате ASUS F2A85-M Pro

В целом, никаких проблем не возникло и процессор был довольно быстро разогнан до стабильной частоты в 4400 МГц, что практически и соответствует ранее полученным значениям при тестировании процессора на еще более продвинутой и дорогой плате ASUS. Та, тем не менее, смогла дать CPU на 100 МГц больше.

Результаты тестирования

Мы использовали обычный набор тестов для тестирования материнских плат, состоящий из нескольких процессорных и игровых тестов.

Результаты тестирования ASUS F2A85-M Pro в 3DS Max

Результаты тестирования ASUS F2A85-M Pro в WinRar

Результаты тестирования ASUS F2A85-M Pro в Cinebench

Результаты тестирования ASUS F2A85-M Pro в Х.264

Результаты тестирования ASUS F2A85-M Pro в DIRT Showdown

Результаты тестирования ASUS F2A85-M Pro в Crysis 2

В номинальном режиме работы все платы показывают равный результат, вплоть до погрешности измерений отдельных тестов. Разгон немного добавляет производительности для A10, а он будет зависеть от воли случая. Впрочем, более дешевые платы — не самый лучший выбор для разгона, и результаты там будут только ниже, зато если пользователь не будет «заморачиваться» с этим, то он может немного сэкономить на выборе системной платы.

Заключение

Все протестированные в этом материале платы хороши для своей ценовой категории. ASUS F2A85-M Pro, конечно, оставила лучшие впечатления, просто потому, что она оснащена больше остальных. Никаких серьезных нареканий к компоновке элементов, расположению разъемов и прочему попросту нет. Плата сделана хорошо и «увешана» фирменными технологиями ASUS, которые нет-нет да и пригодятся в быту. В разгоне ASUS F2A85-M Pro тоже вела себя максимально корректно и спокойно сама справлялась с «переразгоном», не приходилось даже пользоваться встроенными опциями обнуления BIOS.

Модели F2A85-M и F2A85-M LE классом ниже, но со своими задачами будут хорошо справляться, а F2A85-M вообще во многом походит на PRO версию, оставляю некоторые реальные возможности разгона, благодаря одинаковой системе питания, например.

F2A85-M LE будет хорошим выбором для покупателя, который имеет ограниченный бюджет, но при этом хочет материнскую плату на основе старшей логики — AMD A85Х. И если он будет использовать ее в номинальном режиме работы, то полностью останется доволен результатом.

Удачная покупка

Материнская плата ASUS F2A85-M получает награду «Удачная покупка» за совокупность своих достоинств при невысокой цене.
