Haswell, как слышно? Прием! Обзор материнской платы BIOSTAR Hi-Fi Z87X 3D

Известная российским энтузиастам тайваньская компания BIOSTAR уже достаточно давно предлагает продукты линейки Hi-Fi. Не стали исключением платы на базе набора логики Z87 Express. В нашу тестовую лабораторию прибыл весьма интересный сэмпл с интригующим названием Hi-Fi Z87X 3D. Что же в нем такого «хайфайного» и «тридешного»?

Вступление

Со времени анонса процессоров Intel архитектуры Haswell прошло уже достаточное количество времени. Все компании-производители материнских плат предоставили на суд потребителям свои устройства. Вы уже могли познакомиться с тестированием материнских плат MSI Z87–GD65 Gaming и ASUS Z87-K. В этот раз предлагаем вашему вниманию обзор BIOSTAR Hi-Fi Z87X 3D. Как видите, каждая компания пытается внести свою лепту в эволюцию системных плат, ведь, по сути, все они имеют схожее строение и функционал. Особенно это стало заметно, когда в процессорах Intel появился так называемый Uncore-блок. Общий у всех вышеупомянутых плат и набор логики — Z87 Express.

Напомним, что любой Haswell имеет в своем распоряжении 16 линии PCI Express 3.0, которые могут делиться либо пополам, либо согласно схеме х8+х4+х4. Также встроен в «камень» и контроллер оперативной памяти. Официально Haswell поддерживают «мозги» с эффективной частотой 1600 МГц. Однако в наличии имеется набор множителей, позволяющий использовать киты ОЗУ вплоть до DDR3-2800.

При помощи только чипсета на плате можно развести до шести портов USB 3.0, до 14 USB 2.0 и до шести коннекторов SATA 3.0. Собственно говоря, от Z77 Express «семьдесят восьмой» отличается лишь увеличенным числом поддерживаемых USB 3.0. В остальном данные наборы логики не получится отличить даже под микроскопом.

Блок-схема чипсета Z87 Express

Комплектация и разводка компонентов

Материнская  плата поставляется в достаточно стандартной картонной коробке. Следуя «бородатым» китайским традициям, на ней в печатном виде отображена вся полезная (и не очень) информация. О том, сколько раз на коробке написано слово Hi-Fi, можете судить по фото ниже.

Коробка BIOSTAR Hi-Fi Z87X 3D

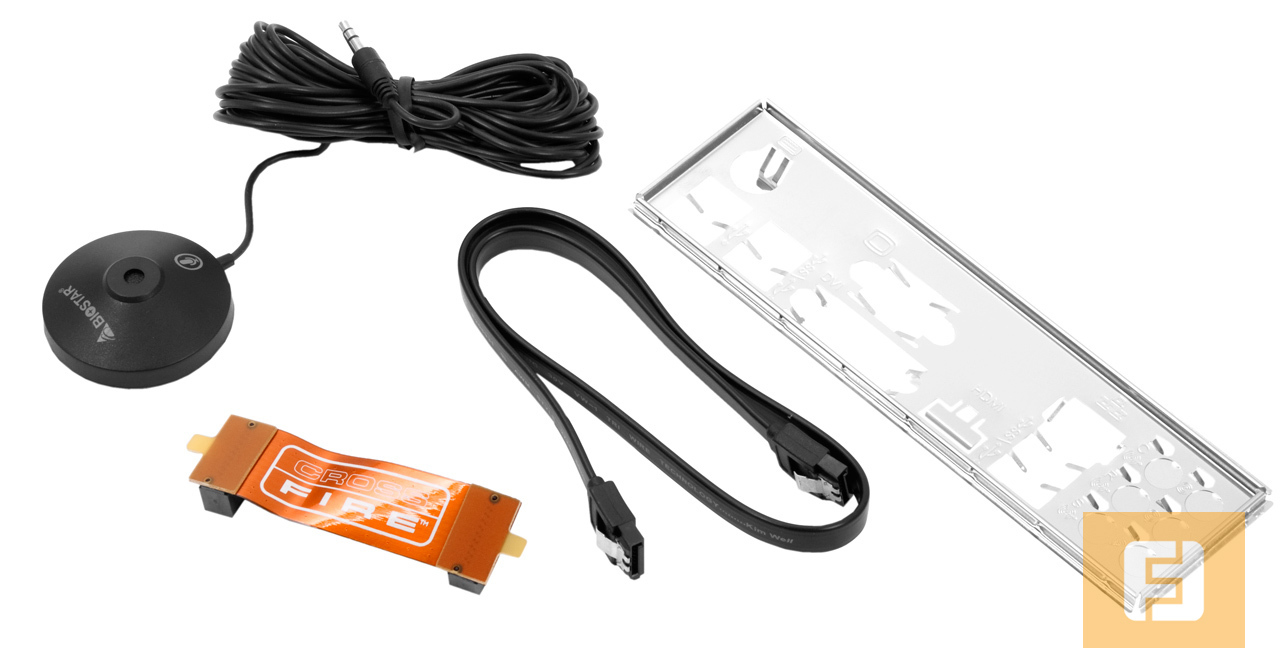

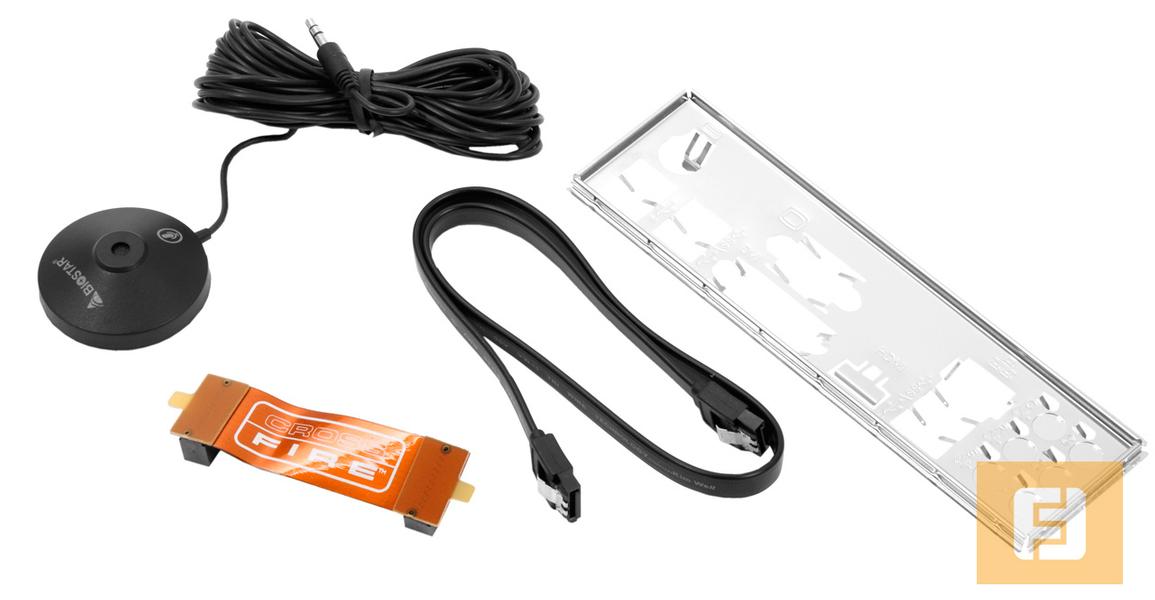

Комплектация BIOSTAR Hi-Fi Z87X 3D достаточно стандартна. Однако, помимо документации, компакт-диска с «дровами» и утилитами, I/O-заглушки для корпуса, «мостика» для видеокарт AMD и SATA-кабелей в количестве 6 штук, в наличии есть так называемый калибровочный микрофон. Чуть забегая вперед, отметим, что он понадобится для работы с утилитой Multi Channels Calibration.

Reload
1 / 2

Комплектация BIOSTAR Hi-Fi Z87X 3D

Материнская плата выполнена по лекалам форм-фактора ATX. А потому в плане функционала не имеет каких-либо серьезных ограничений. В районе процессорного сокета размещена внушительная 12-фазная цепь питания. За охлаждение особо пылких элементов отвечает импровизированная цепочка из двух небольших алюминиевых радиаторов (без использования тепловых трубок). Они невысокие, так что конфликт с каким-либо CPU-кулером маловероятен. В этой части платы распаяны четыре слота DIMM. Согласно официальной документации, BIOSTAR Hi-Fi Z87X 3D поддерживает память стандарта DDR3 с эффективной частотой вплоть до 2800 МГц.

По периметру платы расположено пять коннекторов для подключения вентиляторов, но только один из них (CPU Fan) имеет 4 контакта.

За охлаждение микросхемы чипсета отвечает миниатюрный алюминиевый радиатор, который, на наш взгляд, хорошо справляется со своей основной задачей. За все время тестирования температура чипсета не превысила отметки 50 градусов по шкале Цельсия. Второстепенная задача — эстетическая — также соблюдена.

Внешний вид BIOSTAR Hi-Fi Z87X 3D

Дальше начинается самое интересное. На материнке распаяно шесть слотов расширения, в то время как у большинства ATX-плат их семь. Причиной «недобора» портов является звуковая подсистема, состоящая из кодека Realtek ALC898 (экранированного алюминиевым кожухом) и большого числа «аудиофильских» конденсаторов Hi-V. В итоге сетевому контроллеру пришлось «переехать» в район между сокетом и верхним PCI Express x16. Так что места для еще одного PCI Express x1, к сожалению, не нашлось.

Правда, пользователю еще нужно поломать голову над тем, как «забить» оставшиеся три одиночных экспресс-порта. Расположены они таким образом, что при установке пары двухслотовых видеокарт, нижестоящие PCI Express x1 будут элементарно накрыты.

BIOSTAR Hi-Fi Z87X 3D официально поддерживает технологию CrossFireX. Согласно характеристикам Haswell, при использовании массива видеокарт, имеющиеся PCI Express x16 3.0 будут работать в уполовиненном режиме, то есть по схеме х8+х8. Еще один PCI Express x16, версии 2.0, работает в режиме х4.

Приятным дополнением (в первую очередь для оверклокеров) является наличие индикатора POST-сигналов. В документации к BIOSTAR Hi-Fi Z87X 3D есть расшифровка большинства кодов. Чуть ниже LED-индикатора распаяны клавиши включения/выключения системы, а также принудительной перезагрузки.

Основная «фишка» материнской платы — это наличие высококачественной акустической подсистемы под названием PURO Hi-Fi 3D. На текстолите BIOSTAR Hi-Fi Z87X 3D есть целый «островок», отведенный исключительно под звуковой кодек и его элементы. Применяется известный многим 7.1-канальный чип Realtek ALC898 и десяток конденсаторов Hi-V. Факт в том, что в топовых материнских платах используется более продвинутый аудиопроцессор — Realtek ALC1150 с соотношением сигнал-шум 115 дБ.

Из дополнительных особенностей отметим, что во время работы кожух «звуковухи» светится агрессивным кроваво-красным цветом.

BIOSTAR Hi-Fi Z87X 3D, вид сверху

Индикатор POST-сигналов BIOSTAR Hi-Fi Z87X 3D

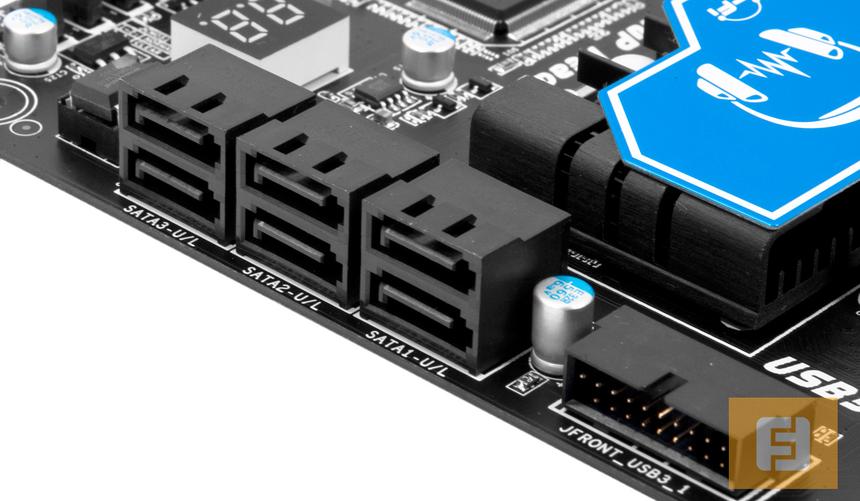

Весьма грамотно на плате распаяны порты для подключения накопителей. И USB 3.0, и SATA-коннекторы развернуты под углом 90 градусов относительно плоскости текстолита. Тем самым они не будут конфликтовать с дискретными устройствами.

SATA 3.0 и USB 3.0 коннекторы BIOSTAR Hi-Fi Z87X 3D

Согласно блок-схеме набора логики Z87 Express, на плате только силами чипсета может быть распаяно до шести портов USB 3.0. Также никто не ограничивает производителей, а следовательно, и не запрещает использовать сторонние контроллеры. Но у BIOSTAR Hi-Fi Z87X 3D в наличии всего два порта USB 3.0. Маловато будет! Также на I/O-панели есть еще четыре USB 2.0, доисторический PS/2 (только для клавиатуры), RJ-45 от гигабитного контроллера Realtek RTL8111F и шесть 3.5-миллиметровых «джеков». Из видеовыходов в наличии: D-Sub, DVI-D и  HDMI — для полного джентльменского набора не хватает DisplayPort.

Самый главный вопрос, которым мы задались во время визуального изучения платы: почему у устройства со словом Hi-Fi в названии нет S/PDIF: ни оптического, ни коаксиального? На наш взгляд, это весьма нелогичное решение инженеров китайской компании. Однако на материнской плате, в нижней части текстолита, распаян «внутренний» S/PDIF-разъем.

Разъемы на задней панели BIOSTAR Hi-Fi Z87X 3D

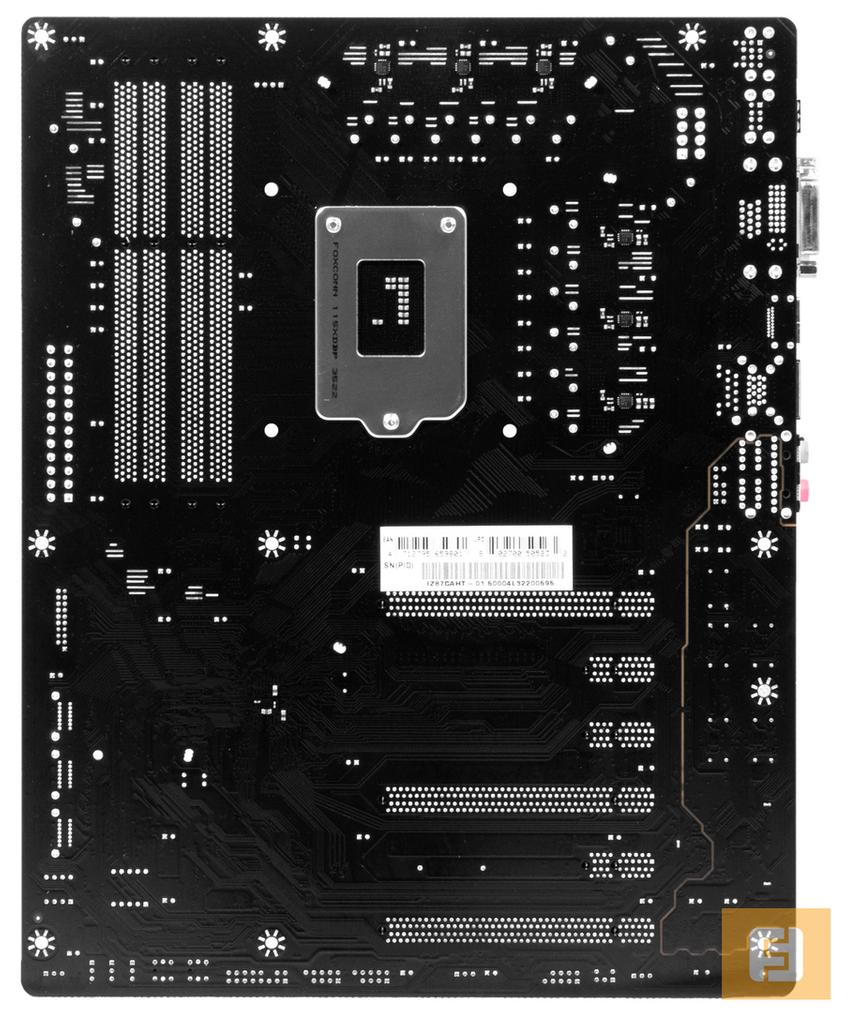

Обратите внимание, что на оборотной стороне материнской платы распаяны дополнительные элементы питания процессора. Поэтому при установке BIOSTAR Hi-Fi Z87X 3D в компьютерный корпус нужно быть предельно аккуратным.

Оборотная сторона BIOSTAR Hi-Fi Z87X 3D

При создании BIOSTAR Hi-Fi Z87X 3D инженеры использовали достаточно стандартный набор контроллеров.

Reload
1 / 6

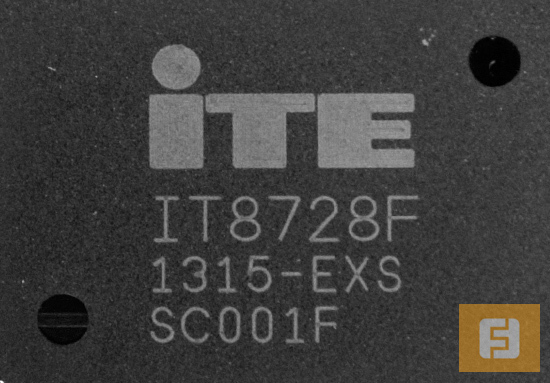

Мультиконтроллер ITE IT8728F

BIOS

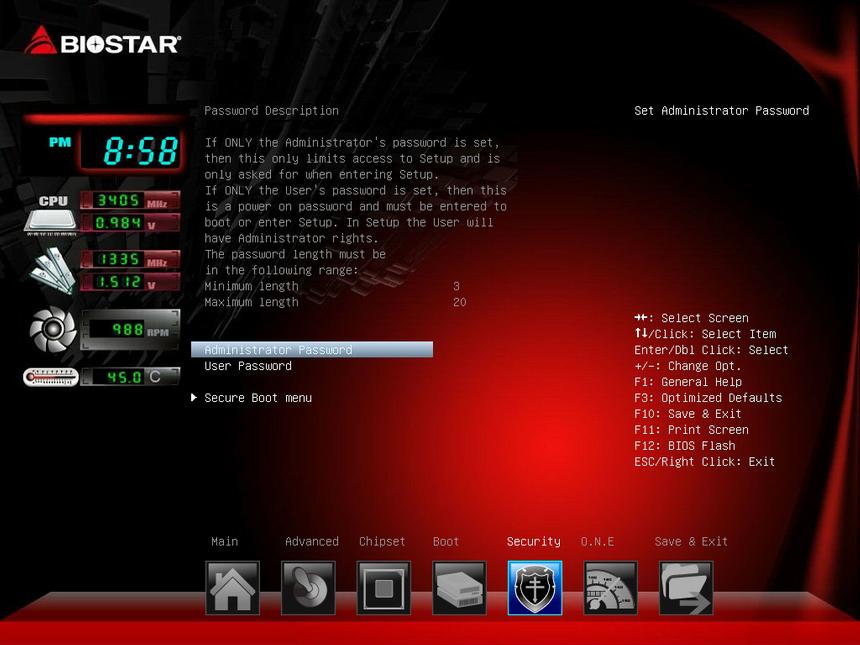

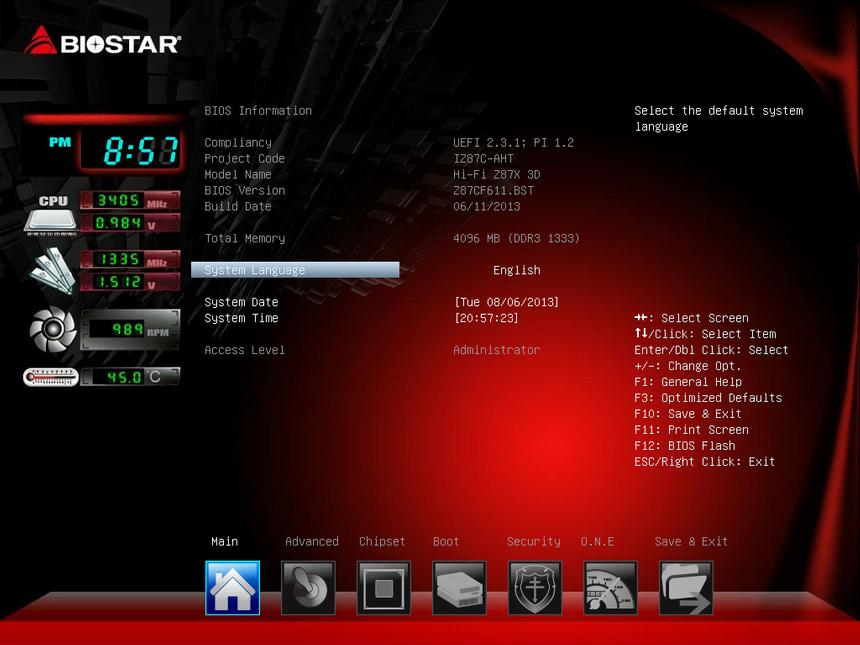

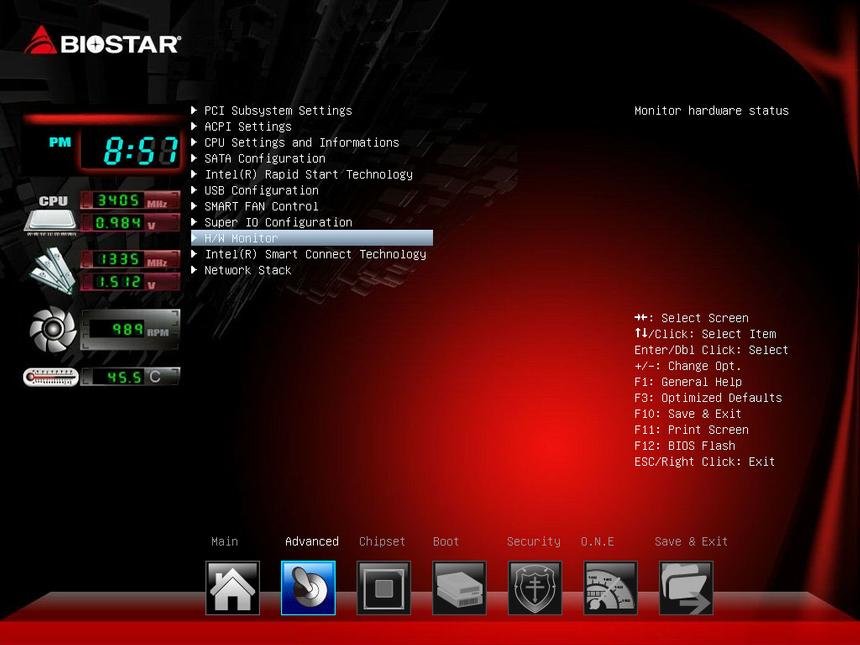

Прошивка материнских плат BIOSTAR, что отрадно, не отстает от других компаний и эволюционирует по мере выпуска новых устройств. Как и у всех, здесь используется UEFI-оболочка. Интерфейс разделен на семь основных подразделов: Main, Advanced, Chipset, Boot, Security, O.N.E и Save & Exit — практически все названия вкладок говорят сами за себя. Примечательных, эксклюзивных функций мы не обнаружили. Отметим лишь, что оболочка позволяет сохранить до пяти профилей настроек системы. При желании эти профили всегда можно экспортировать на внешний накопитель, а потом импортировать их.

Основное меню BIOS

Основное меню BIOS

Основное меню BIOS

Основное меню BIOS

Основное меню BIOS

Основное меню BIOS

Основное меню BIOS материнской платы BIOSTAR Hi-Fi Z87X 3D

За настройку оверклокерских функций материнской платы отвечает меню O.N.E. Сразу скажем, что на фоне прошивок топовых плат других производителей, видна общая нехватка опций по управлению частотами, множителями и напряжениями. Но пул общих настроек — в наличии. Следовательно, препятствий для разгона любого Haswell с литерой «К» в названии в домашних условиях нет.

Меню разделено на четыре вкладки. Первая — CPU Configuration — позволяет «поиграться» с множителями процессора, встроенного видео и кольцевой шины. Здесь же можно изменить частоту тактового генератора. BIOS изначально оперирует такими величинами, как килогерц. Поэтому с непривычки выставлять скорость работы BCLK не совсем удобно. Приходится считать в уме.

Меню DRAM Configuration позволяет активировать профиль XMP, если таковой имеется у набора памяти, а также самостоятельно установить множитель памяти (Haswell поддерживает «мозги» с эффективной частотой вплоть до 2800 МГц) и тайминги.

Вкладка Voltage Configuration дает возможность управлять напряжением питания процессора, Uncore-блока и ОЗУ. По умолчанию на CPU подается ток в размере 0.984 В, но его всегда можно поднять до 1.8 В с шагом 1 мВ.

Вкладка BIOSTAR Memory Insight дает всю необходимую информацию об установленной в системе памяти.

Меню O.N.E

Меню O.N.E

Меню O.N.E

Меню O.N.E

Меню O.N.E

Программное обеспечение

Вместе с драйверами на DVD-диске находится ряд интереснейших и полезных утилит, разработанных специально для плат BIOSTAR серии Hi-Fi:

  • Bios Image. Крошечная утилита, позволяющая устанавливать собственные «обои» формата BMP на загрузочный экран.
  • Green Power. Программа дает возможность выбрать любой из пяти пресетов: от сверхэкономичного режима до настройки на максимальную производительность.
  • Smart EAR 3D Utility. Приложение, при помощи которого можно настроить подключенную к плате акустическую систему. Есть пять готовых пресетов: Hi-Fi Theater, Hi-Fi Hall, Hi-Fi Gamespots, Hi-Fi Studio, Hi-Fi Conference и Hi-Fi Bistro.
  • SmartSpeedLan. Утилита отслеживает трафик, проходящий через сетевой контроллер, а также организует приоритеты для активных приложений. Единственная софтина, имеющая полный перевод с английского языка на великий и могучий.
  • T-Overclocker. Как видно из названия, эта программа предназначена для разгона процессора и памяти из-под Windows. Впрочем, она практически полностью копирует функции BIOS.
  • Multi Channels Calibration. Утилита работает вкупе с калибровочным микрофоном, идущим в комплекте с материнской платой. Позволяет настроить звуковое окружение помещения.

Технические характеристики, тестовый стенд и результаты

Набор логикиZ87 Express
СокетLGA1150
Поддерживаемая памятьDDR3-1333-2800, до 32 Гбайт
Слоты расширения3x PCI Express x16, 3x PCI Express x1
Дисковые  контроллеры6x SATA 3.0
Аудио7.1, на базе Realtek ALC898
Сеть10/100/1000 Мбит/с, на базе Realtek RTL8111F
Разъемы на задней панели2x USB 3.0 4x USB 2.0 1x D-Sub 1x DVI-D 1x HDMI 1x PS/2 (клавиатура) 1x RJ-45 6x 3.5-мм jack
Форм-факторATX

Тестовый стенд

Процессор — Intel Core i5-4670K
Материнская плата — BIOSTAR Hi-Fi Z87X 3D
Оперативная память — Corsair CMX8GX3M2A1600C9, 2x 4 Гбайт
Накопитель — OCZ Vertex 3, 360 Гбайт
Блок питания — Corsair HX850, 850 Вт
Операционная система — Windows 7 Максимальная х64

Мы уже писали о том, что процессоры Haswell — весьма горячие «штучки». Во многом из-за неудачно используемого термоинтерфейса. А потому разгон даже с использованием топовых воздушных кулеров может превратиться в самую настоящую мороку! Как и предполагалось, материнская плата BIOSTAR Hi-Fi Z87X 3D не стала бутылочным горлышком во время оверклока Core i5-4670K при помощи множителя. Так, за счет увеличения коэффициента нам удалось разогнать «камень» до стабильных 4.5 ГГц. Дальше поднять частоту не позволила система охлаждения.

А вот с оверклоком по шине у героини сегодняшнего тестирования не все так гладко. Как известно, у любой материнской платы на базе логики Z87 Express в BIOS есть функция CPU Strap, позволяющая за счет коэффициентов х1.25, х1.66 и х2.5 поднимать частоту тактового генератора до значений 125 МГц, 166 МГц и 250 МГц соответственно. Однако BIOSTAR Hi-Fi Z87X 3D не смогла покорить даже первую отметку. Потолком платы оказалась воистину смешная величина в 105.1 МГц. К примеру, подобный «рекорд» на сегодняшний день может побить добрая половина Z77-материнок, шина которых, как известно, заблокирована.

Отметим, что разгонный потенциал — параметр, который характерен только для конкретной обозреваемой «железки». Нет никаких гарантий, что любая другая модель материнской платы BIOSTAR из партии, продемонстрирует аналогично низкий или же, наоборот, высокий результат.

Reload
1 / 2

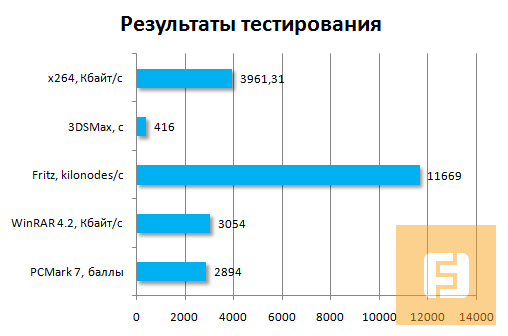

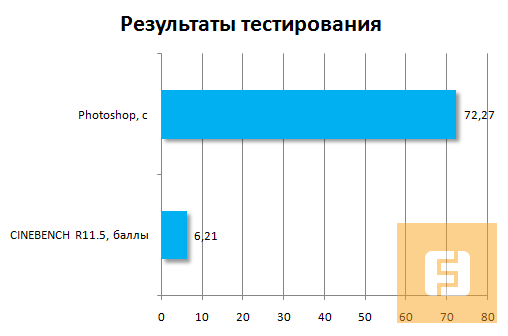

Результаты тестирования BIOSTAR Hi-Fi Z87X 3D

Результаты тестирования BIOSTAR Hi-Fi Z87X 3D

Так как в стенде использовался процессор Core i5-4670K (вместо Core i7-4770K), то мы не смогли объединить в общей таблице результаты сразу нескольких материнских плат на основе Z87 Express, протестированных ранее.

Конкуренты

Материнская плата BIOSTAR Hi-Fi Z87X 3D была анонсирована практически одновременно с выходом процессоров Haswell. Однако в продаже ее до сих пор днем с огнем не сыщешь. Надеемся, что вскоре этот вопрос решится, так как продукт оставил о себе в основном положительные впечатления. Сейчас же можно только предположить, сколько будет стоить BIOSTAR Hi-Fi Z87X 3D. Учитывая, что компания не специализируется на выпуске сверхдорогих решений, думаем, плата окажется весьма доступной. Следовательно, конкурентов у нее будет — хоть отбавляй! Мы же выбрали две платы, которые, на наш взгляд, могут стать неплохой альтернативой BIOSTAR Hi-Fi Z87X 3D.

ASUS Z87-K

ASUS Z87-K

ASRock Z87 Extreme4

ASRock Z87 Extreme4 тоже может похвастать 12-фазным модулем питания процессора. Но самое интересное — это наличие более качественного кодека Realtek ALC1150 и операционного усилителя TI NE5532 Premium Headset Amplifier, который поддерживает наушники с импедансом до 600 Ом.

Выводы

Повторимся, близкое знакомство с BIOSTAR Hi-Fi Z87X 3D оставило у нас в основном положительные впечатления. За исключением пары недочетов и технических упущений, а также посредственного разгонного потенциала устройства по шине, это качественная, производительная системная плата. Заслуживает уважения и идущий в комплекте с материнкой набор полезных утилит. В общем, если у вас нет брендовых предрассудков, то смело можете обратить свое внимание на BIOSTAR Hi-Fi Z87X 3D.
