Ультракомпактный корпус для мощной системы. Обзор CoolerMaster Elite 120 Advanced

Корпусами форм-фактора Mini-ITX сегодня уже не удивишь. Появляются сотни продуктов для компактных офисных систем, многие из них имеют возможность разместить лишь определенный, очень узкий круг комплектующих внутри себя. Другое дело, когда шасси, сохранив небольшие габариты, может позволить установку мощного набора «железа». Одним из таких корпусов стал CoolerMaster Elite 120.

Вступление

Корпус CoolerMaster Elite 120

Как уже не раз отмечалось, современные технологии позволяли делать достаточно компактные системы для HTPC, однако потребителям этого оказалось мало. Многие хотят видеть у себя на столе небольшой корпус, но с мощной начинкой, иной раз ушлые пользователи и игровую систему норовят туда поставить. За последние лет десять рынок корпусов системных блоков значительно вырос в своем разнообразии. В итоге появилось огромное число моделей для разных, в том числе очень узких ниш, и одной из них стали продвинутые корпуса для форм-фактора Mini-ITX.

Всего 170х170 мм, вот что такое формат Mini-ITX (против, к примеру, 305х244 мм на стандартной ATX плате). Такие материнские платы какое-то время вообще почти не доходили для потребительского «домашнего» сектора и использовались в промышленных компьютерах и интегрированных системах. Намного позже данный стандарт пришел в массы, особенно как основа для плат с интегрированными процессорами Intel Atom. В настоящее время у пользователя есть огромный выбор системных плат, в том числе поддерживающих самые современные наборы логики и процессоры, а иногда и имеющие полноразмерный PCI Express слот для установки одного дополнительного устройства (чаще, видеокарт). Новый корпус CoolerMaster Elite 120 как раз спроектирован производителем для любителей таких компактных, но мощных систем. Давайте посмотрим, что он собой представляет.

Основные технические характеристики

Тип корпусаMini-ITX
Материалы корпусаАлюминий, сталь, пластик
Отсеки 3.5”3 шт.
Отсеки 5.25”1 шт.
Корзина HDD1 шт.
Формат материнской платыMini-ITX
Блок питанияОтсутствует
Пылевые фильтрыНет
КлавишиPower Reset
Разъемы и порты1 х USB 3.0, 2 x USB 2.0, стереовыход, микрофонный вход
Индикаторыпитание, HDD
Вентиляторы в комплекте1 x 120 мм, 1 x 80 мм
ЦветаЧерный, темно-серебряный
ОкноОтсутствует
Поддержка карт расширения2 отсека
Размеры корпуса240 x 207,4 x 401,4 мм (Д х Ш х В)
Масса3.3 кг
Ориентировочная цена2000 руб.

После изучения таблицы характеристик, сразу обращаем внимание на некоторые отличительные особенности корпуса. Во-первых, это поддержка всего «стандартного», начиная от двухслотовой видеокарты длиной в 343 мм и заканчивая блоком питания, а также 5.25” дисковым приводом. Во-вторых, просторная для такого формата корзина, под три 3.5” накопителя (либо четыре 2.5”). Наконец, производитель обещает качественную систему охлаждения — проверим это.

Упаковка и комплект поставки

Новика поставляется в картонной упаковке, но внутри нее корпус надежно закреплен в пенопластовых скобах, а также укрыт в пластиковом пакете. Внутри коробки находится небольшое руководство пользователя, а сам комплект поставки пользователь найдет уже внутри корпуса. В него входит:

  • крупный набор винтов;
  • большой комплект стяжек;
  • дополнительные защелки для крепления HDD;
  • системный динамик.

Из всего перечисленного порадовали дополнительные безвинтовые крепления для корзины жестких дисков, а также емкий набор стяжек. Надо отметить, что производители небольших корпусов, как правило, не уделяют таким мелким аксессуарам достаточного внимания, но тут с этим все в порядке.

Внешний вид и особенности конструкции

Шасси имеет ширину лишь чуть больше размера материнских плат Mini-ITX, но достаточно высоко для того чтобы разместить в себе фактически стандартную корзину HDD и отсек для дискового привода. Общие габариты составляют 240 x 207,4 x 401,4 мм (Ш х В х Г). Вообще, такой корпус будет неплохо смотреться даже на обычном компьютерном столе, не создавая на нем нагромождения.

Из материалов использовались сталь и алюминий, окрашенные в темные цвета. Внешний вид корпуса можно охарактеризовать как сдержанный, он подойдет практически для любого пользователя.

Корпус CoolerMaster Elite 120. Левая сторона

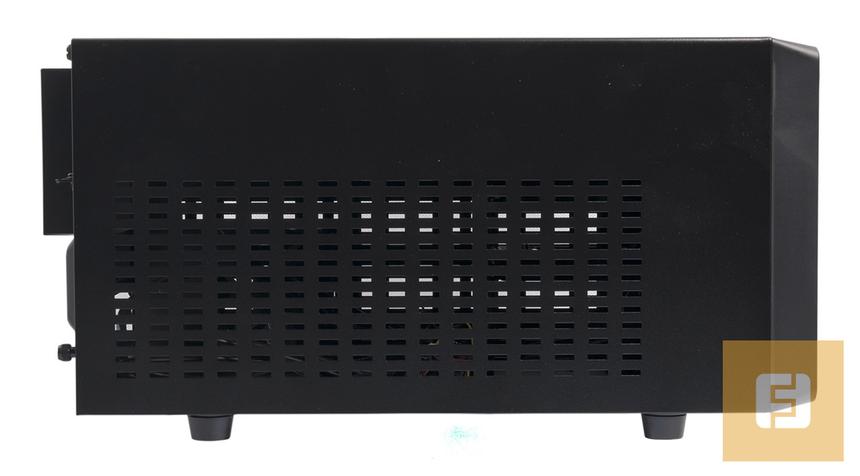

Корпус CoolerMaster Elite 120. Правая сторона

С правой и левой стороны находятся обильно перфорированные части общей П–образной крышки. Это сделано неслучайно. Ближе к одной из сторон будет располагаться процессорный кулер, а к другой — видеокарта. Обоим узлам системы необходим качественный приток прохладного воздуха.Однако отсутствие фильтров на стенках не помешает пыли проникнуть внутрь системного блока.

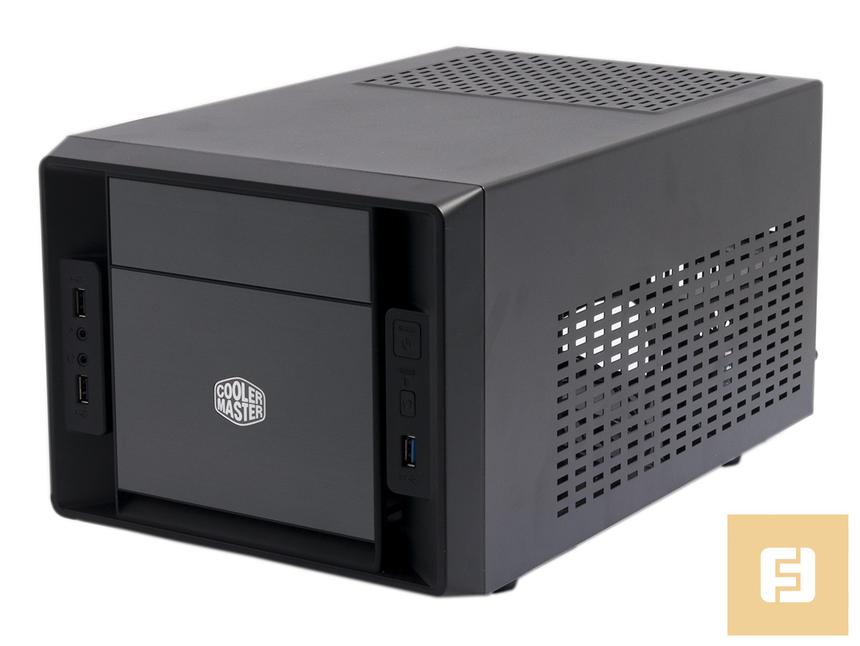

Корпус CoolerMaster Elite 120. Вид спереди

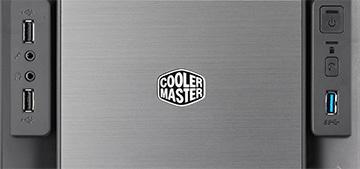

В верхней части находится отсек для привода оптических дисков, слева — передняя панель с аудио разъемами и USB 2.0 портами. С правой стороны присутствуют достаточно крупные кнопки включения и перезапуска, а также один разъем USB 3.0. Передняя часть корпуса дополнительно оформлена пластиковой рамкой, в которой разместились все кнопки, порты и панели.

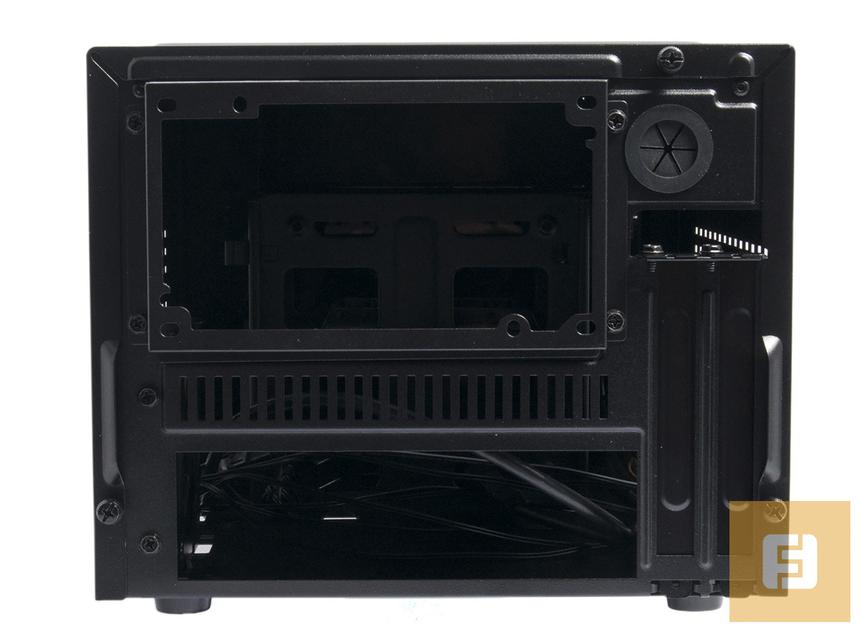

Корпус CoolerMaster Elite 120. Вид сзади

Тыльная сторона корпуса не менее интересна, и все ее небольшое пространство полностью задействовано. Так, в самом низу находится отверстие для задней панели материнской платы, а сразу над ним — небольшая решетка для вентиляции. В самом верху выделено большое пространство для ATX-блока питания. Правее от места под БП есть одно дополнительное отверстие с прорезиненной окаемкой, его можно использовать для вывода кабеля. Наконец, в правом нижнем углу находится пара слотов для установки видеокарты, например.

Крышка корпуса

Верхняя крышка легко снимается, после откручивания нескольких крупных и удобных винтов сзади корпуса. На ней находится большое вентиляционное отверстие с перфорацией и дополнительной сеткой (с внутренней стороны), которая будет служить импровизированным пылевым фильтром.

По итогам внешнего осмотра каких-либо серьезных недочетов не найдено. Корпус выглядит аккуратно и стильно, оборудован основными кнопками и портами, а также должен давать хороший приток воздуха ко всем греющимся элементам.

Внутренняя конфигурация

В принципе, мало у какого корпуса будут очевидные проблемы снаружи; основное находится внутри, и тем интереснее посмотреть, как все организовал разработчик в таком малом форм-факторе.

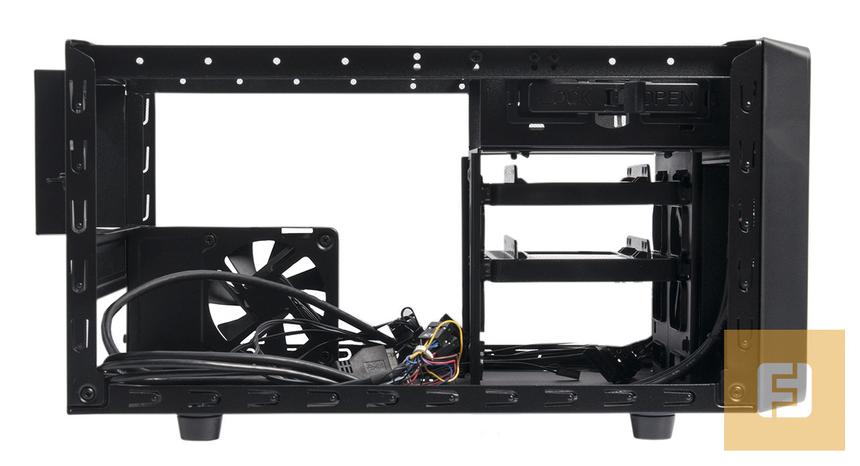

Открытый корпус CoolerMaster Elite 120. Вид слева

Открытый корпус CoolerMaster Elite 120. Вид справа

Сняв единственную крышку, пользователь получит полный доступ ко всем внутренностям. Первым делом следует произвести установку материнской платы, процессора и оперативной памяти, а также привода для дисков, с этим не должно быть никаких проблем вообще, так как на этом этапе ничего мешать не будет. Сразу надо будет подключить основные кабели от системной и передней панели корпуса, так как позже данная процедура станет затруднительной. Вслед за материнской платой устанавливаем блок питания. Хотя сохранена совместимость практически с любым стандартным БП, в том числе мощными моделями, опытным путем было выявлено, что относительно простые модели (и, соответственно, короткие) 450 Вт войдут гораздо проще. Дополнительным плюсом станет наличие отсоединяемых кабелей, так как держать всю кипу неиспользуемых проводов в таком небольшом пространстве просто ни к чему.

Вот теперь начнутся неудобства, особенно при подключении питания CPU. Как мы можем видеть на фотографии, с этой же стороны находится небольшая планка с вытяжным вентилятором, ее надо будет временно снять, впрочем, делается это очень просто — откручиванием нескольких винтов.

В последнюю очередь можно установить все ваши SSD и жесткие диски в корзину, а также видеокарту. В полностью собранном виде система выглядит не так аккуратно, но ничего не поделать, многие кабели просто некуда уложить и это стандартная проблема любого компактного корпуса.

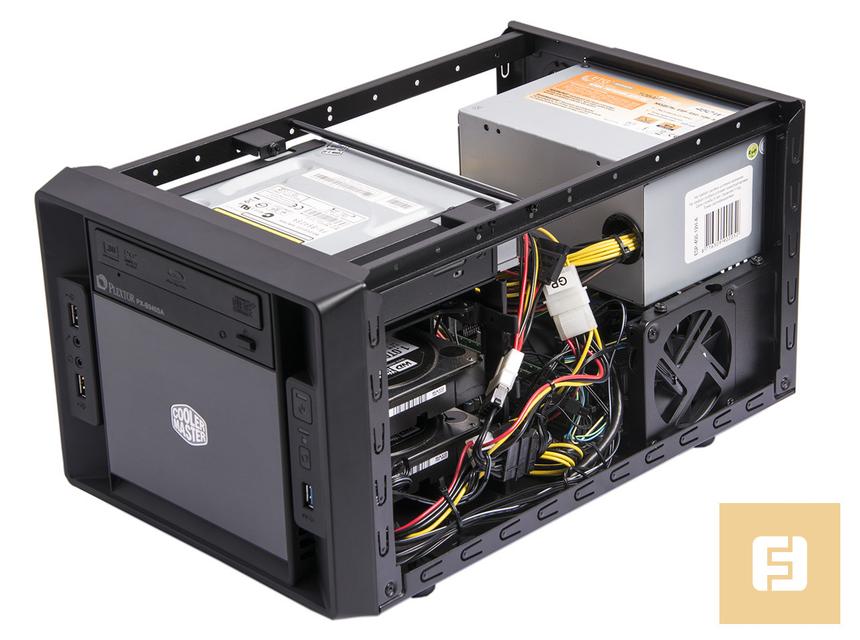

Собранная система в корпусе CoolerMaster Elite 120

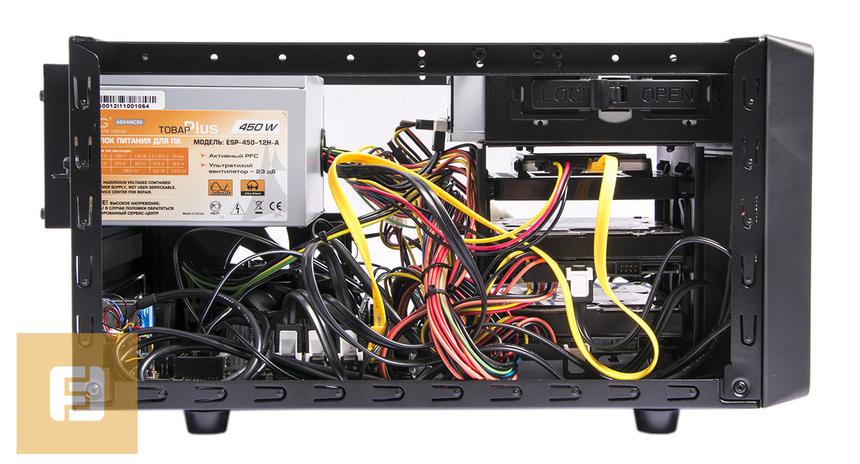

Собранная система, вид сбоку

Стоит отметить, что система охлаждения корпуса действительно продумана. Обширная перфорация на крышке и вытяжной вентилятор — это еще не все. За передней панелью корпуса скрывается тихий 120 мм вентилятор с 1200 об/мин, способствующий обдуванию накопителей и притоку холодного воздуха. Кроме того, при желании, сразу за корзиной HDD можно установить второй 120 мм вентилятор, где отведено для него специальное пространство (еще до края материнской платы).

Тестирование

Практически любой корпус небольшого формата, да даже некоторые крупные корпуса, не обходится с охлаждением. Учитывая продуманную конструкцию СО, предположим, что тут каких-либо неприятностей не будет, но не будем излишне доверчивы и испытаем его на практике. Очень жаль, что Mini-ITX материнская плата, которая была у нас под рукой, имеет лишь PCI Express x1 слот, из-за чего стало невозможно установить хоть какую-то видеокарту, поэтому мы ограничимся проверкой температур остальных узлов системного блока.

Процессор: Intel Core i7-3770K
Кулер: Intel Box
Память: Corsair XMS3 1600 МГц, 9-9-9-24, 2х4Гбайт
Материнская плата: MSI H61-E35
Видеокарта: интегрированная
Жесткие диски: Intel SSD 320 Series 160 GB; 2x Western Digital Caviar Black WD1002FAEX
Блок питания: 450 Вт
Операционная система: Windows 7 x64

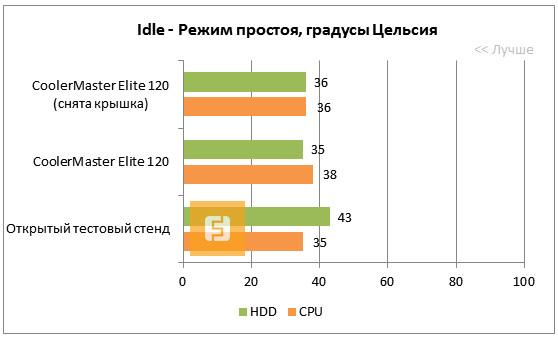

Результаты тестирования CoolerMaster Elite 120 в простое

Результаты тестирования CoolerMaster Elite 120 в Linx

Результаты тестирования CoolerMaster Elite 120 в IO Metr

Судя по результатам тестов, корпус очень даже неплохо справляется со своими обязанностями по охлаждению компонентов, учитывая слишком высокую плотность нагревающихся элементов внутри себя. Особенно хорошо испытуемому далось охлаждение жестких дисков, температура которых не превысила 36 градусов Цельсия даже во время тестирования в IO Metr, тогда как без дополнительного обдува на открытом стенде этот показатель стал значительно выше. Процессор тоже чувствовал себя неплохо, хотя находился в самом невыгодном положении, ведь над ним расположен блок питания. Видеокарту мы не смогли установить на материнскую плату, но вряд ли бы она чрезмерно нагревалась, получая прохладный воздух через множественные отверстия в соседней с ней стенке.

Уровень шума

Уровень шума — немаловажный параметр при выборе корпуса, поэтому мы не можем его не проверить. Замер осуществлялся при помощи шумомера с расстояния в один метр. Поначалу показалось, что корпус работает громковато, естественно, что причиной тому стал какой-то вентилятор и, как оказалось, это был 80 мм охладитель, который при подключении питания работает на пиковых оборотах в 2000 об/мин, в результате создавая довольно ощутимый фон. Вентилятор можно подключить не только через разъем питания Molex, но и непосредственно к материнской плате. Тем не менее, надо учитывать, что на Mini-ITX материнских платах бывает мало разъемов для систем охлаждения, чаще всего их два или даже один, который будет занят процессорным кулером. Словом, мы также провели тест с отключением этого вентилятора и оказалось, что передний 120 мм кулер (как и остальные компоненты) работают очень тихо. Поэтому, если вы сможете замедлить вытяжное устройство, то получите очень тихий корпус.

Конкуренты и аналоги

Thermaltake Element Q VL52021N2E

Одним из конкурентов станет продукт компании Thermaltake. Стоит он примерно столько же, да и предлагает многие похожие опции, например, размещение привода для чтения дисков. Впрочем, устройство Thermaltake имеет очень узкую специфику из-за блока питания.

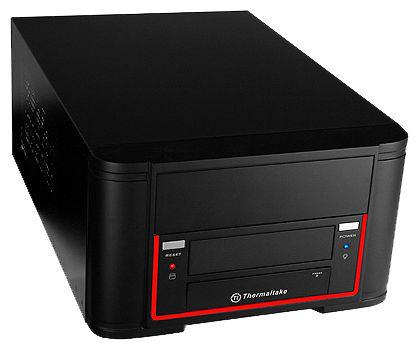

Корпус Thermaltake Element Q VL52021N2E

Корпус Thermaltake Element Q VL52021N2E

В недрах корпуса уже установлен несъемный 200 Вт источник питания, чего, безусловно, будет не хватать для системы с любой мало-мальски игровой видеокартой.

Lian Li PC-Q25

Компания Lian Li славится своими качественными корпусами для системных блоков и модель PC-Q25 один из интересных экземпляров среди их продукции. В отличие от тестируемого корпуса CoolerMaster, в нем применена необычная для такого формата компоновка элементов. Например, системная плата крепится на боковую стенку, совсем как на крупных корпусах.

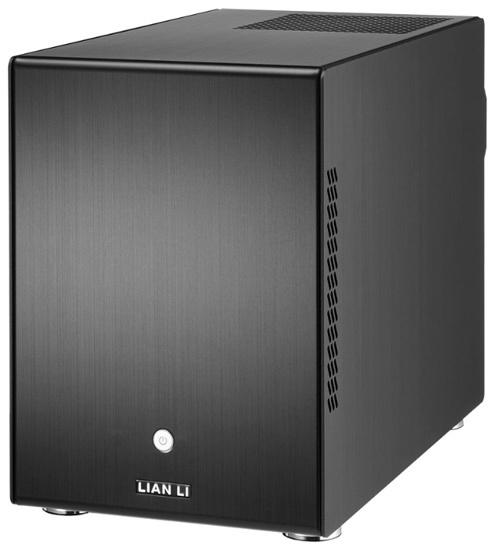

Корпус Lian Li PC-Q25

Корпус Lian Li PC-Q25

Такой подход позволил также сделать более длинную корзину для накопителей, да и в целом нет сомнений в качестве изготовления устройства. Тем не менее, если вы задумаетесь о приобретении данного аналога, вам стоит помнить о практически двукратной разнице в цене в сравнении с CoolerMaster Elite 120.

Заключение

Лучший дизайн

Корпус CoolerMaster Elite 120 — показательный пример того, что и в небольшом пространстве можно организовать достойный комфорт по части температурного режима комплектующих. Никаких критических нареканий к корпусу нет, все устанавливается просто, а когда что-то мешает установке, то этот элемент конструкции легко снимается и ставится обратно. Свою цену данная модель полностью отрабатывает.

Компания CoolerMaster создала очень качественное компактное шасси, готовое принять в себя в том числе современные игровые видеокарты. За отлично продуманную систему охлаждения, полезные мелочи в конструкции и строгий, но презентабельный внешний вид CoolerMaster Elite 120 получает награду «Лучший дизайн».
