«Золотой» Z87. Обзор материнской платы ECS Z87H3-AX GOLDEN

Появление новых процессоров всегда положительно сказывается на компаниях-производителях материнских плат. Технологии и инновации, применяемые в том или ином виде в современных решениях, позволяют создать точку опоры для выпуска чего-то особенного. Да, сегодня никого не удивишь геймерскими материнскими платами. Однако выход процессоров Haswell стал для компании ECS отправной точкой при создании игровой линейки L337 GAMING.

Вступление

Несмотря на то, что современные материнские платы практически не влияют на производительность ПК в компьютерных играх, изготовители продолжают выпускать так называемые геймерские устройства. И компания ECS не является исключением. Новая игровая линейка получила название L337 GAMING, ей даже посвящен отдельный сайт. Без какого-либо упоминания ECS, кстати. Этот момент наводит на мысль, что «триста тридцать седьмая» линейка со временем будет только расти и развиваться. Сформулируем и более смелое предположение: складывается впечатление, что ECS хочет перезапустить бренд, войдя на рынок как изготовитель высококачественных и высокопроизводительных игровых решений.

Первое знакомство

 ECS Z87H3-AX GOLDENGIGABYTE GA-Z87X-OCASRock Z87 Extreme6/ac
СокетLGA1150LGA1150LGA1150
Системная логикаZ87 ExpressZ87 ExpressZ87 Express
Поддерживаемая оперативная памятьДо DDR3-3000До DDR3-3000До DDR3-2933
Слоты расширения4x PCI Express x16 1x PCI Express x1 1x PCI4x PCI Express x16 1x PCI Express x1 1x PCI3x PCI Express x16 1x PCI Express x1 2x PCI
Количество SATA 3.0 портов6610
Количество USB 2.0/3.0 портов6/108/106/8
АудиоCreative Sound Core 3DRealtek ALC892Realtek ALC1150
Сеть2x BigFoot Killer E2201,  10/100/1000 Мбит/с1x Intel GBe LAN, 10/100/1000 Мбит/с1х Intel I217V, 10/100/1000 Мбит/с 1x Intel I211AT, 10/100/1000 Мбит/с
Разъемы задней панели1x HDMI1x PS/2 Combo1x PS/2
1x DisplayPort2x HDMI1x DVI-I
1x Mini-DisplayPort1x DisplayPort1x HDMI
1x Thunderbolt2x USB 2.01x HDMI
2x USB 2.06x USB 3.01x DisplayPort
4x USB 3.01x RJ-452x USB 2.0
2x RJ-456x 3,5-мм jack4x USB 3.0
5x 3,5-мм jack1x Optical S/PDIF2x RJ-45
1x Optical S/PDIF5x 3,5-мм jack
1x eSATA1x Optical S/PDIF
1x Wireless LAN Dongle1x eSATA
1x DisplayPort2x HDMI
1x Mini-DisplayPort1x DisplayPort
1x Thunderbolt2x USB 2.0
2x USB 2.06x USB 3.0
4x USB 3.01x RJ-45
2x RJ-456x 3,5-мм jack
5x 3,5-мм jack1x Optical S/PDIF
1x Optical S/PDIF
1x eSATA
1x Wireless LAN Dongle
1x DisplayPort
1x Mini-DisplayPort
1x Thunderbolt
2x USB 2.0
4x USB 3.0
2x RJ-45
5x 3,5-мм jack
1x Optical S/PDIF
1x eSATA
1x Wireless LAN Dongle
Форм-факторATXATXATX
Средняя стоимость8200 руб.7900 руб.8300 руб.

Устройство поставляется в броской черно-золотой коробке, в центре которой нанесена колоссальная по своим размерам надпись GANK. В левом верхнем углу можно заметить надпись L337 GAMING. Внизу присутствует стандартный набор пиктограммок для подобного класса устройств, растянувшийся на всю ширину коробки. Что интересно, на лицевой стороне нет какой-либо приметной символики, сигнализирующей о принадлежности устройства к ECS. Есть лишь маленький логотипчик из трех букв, напечатанный в правом нижнем углу глянцевого бокса. Заговор?

Упаковка ECS Z87H3-AX GOLDEN

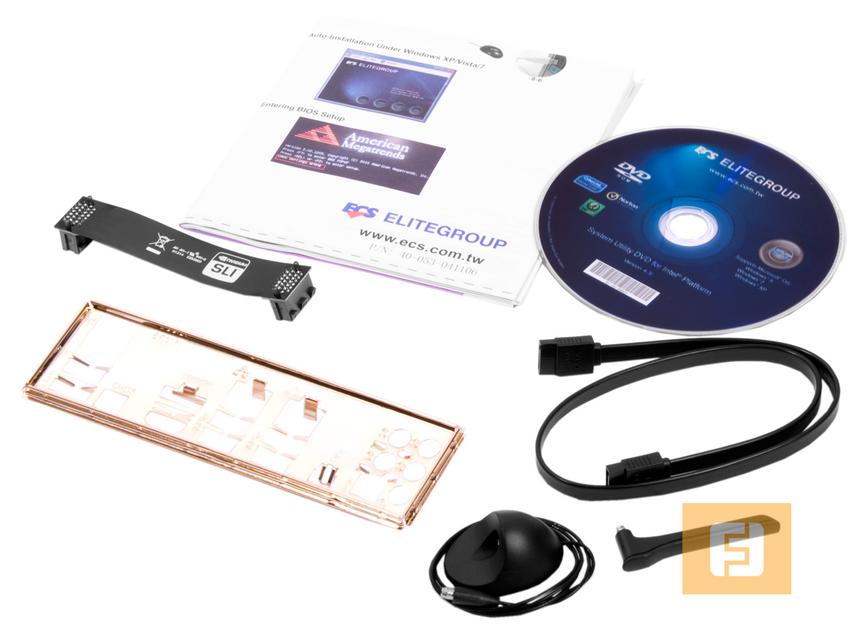

На наш взгляд, материнская плата с подобным ценником должна иметь более богатую комплектацию. А так имеем: мануал, диск с драйверами и утилитами, шесть кабелей SATA, гибкий мостик SLI, заглушку I/O-панели, антенну Wi-Fi, а также набор «пробок» для неиспользуемых разъемов I/O-панели.

Комплектация ECS Z87H3-AX GOLDEN

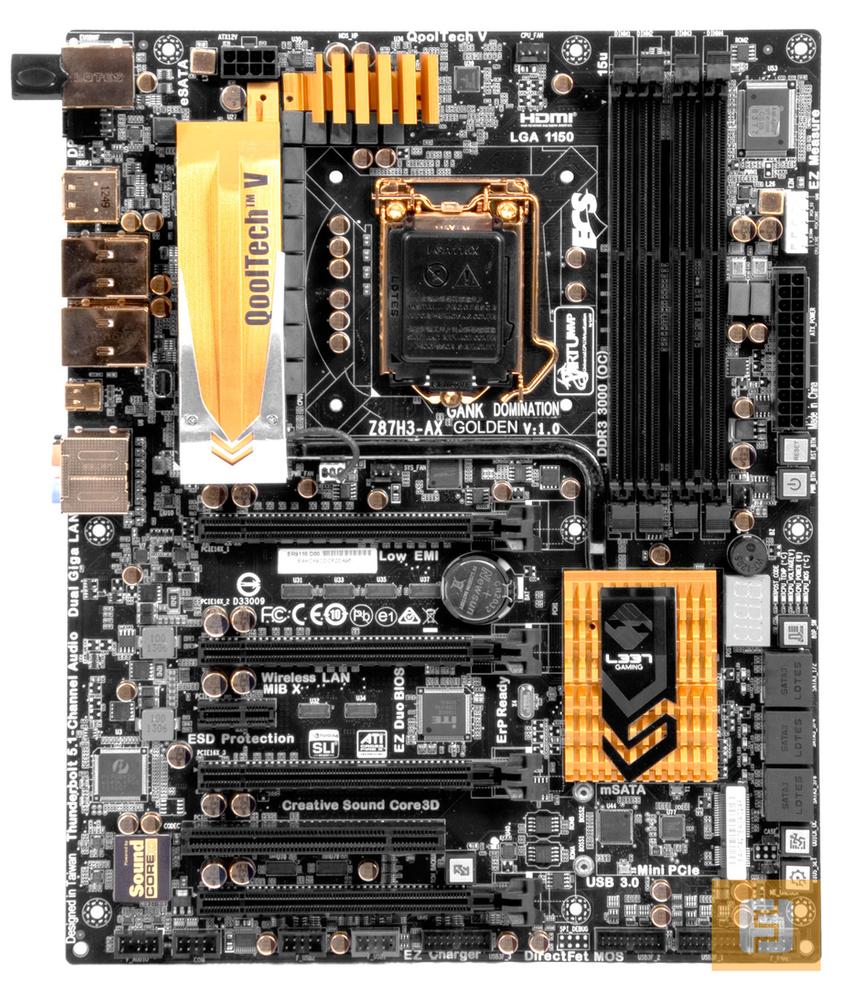

Внешний вид материнской платы впечатляет: кругом «золото», «золото», «золото». Чипсет охлаждается большим радиатором, соединенным тепловой трубкой с монструозной системой охлаждения силовых элементов. Под ним скрывается маленький вентилятор, увеличивающий эффективность охлаждения СО. В ECS наличие этой «баррикады» возвели в ранг технологии QOOLTECH V!

Вы уже заметили, что для питания процессора используется 12-фазная схема с применением высокоэффективных MOSFET вкупе с позолоченными конденсаторами. Заявлен 22-летний срок службы. Haswell, старик, ты протянешь столько?

Общий вид ECS Z87H3-AX GOLDEN

На материнской плате распаяно четыре слота DIMM. Процессор поддерживает до 32 Гбайт памяти DDR3. В ECS заявляют о поддержке «мозгов» с эффективной частотой 3000 МГц. Вполне неплохо. Однако у разводки DIMM есть небольшой недостаток: при установке длинной видеокарты в верхний PCI Express x16, доступ к оперативной памяти будет затруднен. Также «хвостатый» графический адаптер с классическим двухслотовым охлаждением накроет дисплей POST-кодов. Есть ли тогда смысл в этом элементе?

Дисплей, кстати, умеет показывать не только сигналы порта 80h, но и конкретную температуру центрального процессора, а также его напряжение, потребляемую мощность и температуру цепи питания. Для переключения режимов рядом с POST-индикатором распаяна специальная кнопка.

Дополнительные «рюшечки» ECS Z87H3-AX GOLDEN

Как можно заметить, на материнской плате распаяно четыре слота PCI Express x16, схема работы которых составляет привычную схему х8-х4-х4-х4. Также на борту материнки присутствует один PCI Express x1 и старый-добрый PCI.

Контроллер PI7C9X2G404SL, отвечающий за дополнительные 4 линии PCI Express 2.1

Что касается дисковой подсистемы, то здесь имеется всего шесть чипсетных портов SATA 3.0, но если приглядеться повнимательнее, то можно обнаружить один разъем eSATA, который, кстати, реализуется отдельным контроллером — ASMedia ASM1061.

ASMedia ASM1061

На оборотной стороне есть только стандартный бекплейт для усиления жесткости сокета

Оборотная сторона ECS Z87H3-AX GOLDEN

На плате распаяно два гигабитных сетевых контроллера BigFoot Killer E2201, которые позволяют более широко настроить сетевые возможности системы.

За звук отвечает продвинутый кодек от Creative — Sound Core 3D

Creative Sound Core 3D

Дополнительные USB 3.0 порты разведены на плате благодаря применению двух контроллеров ASMedia ASM 1074.

Контроллер ASMedia ASM 1074

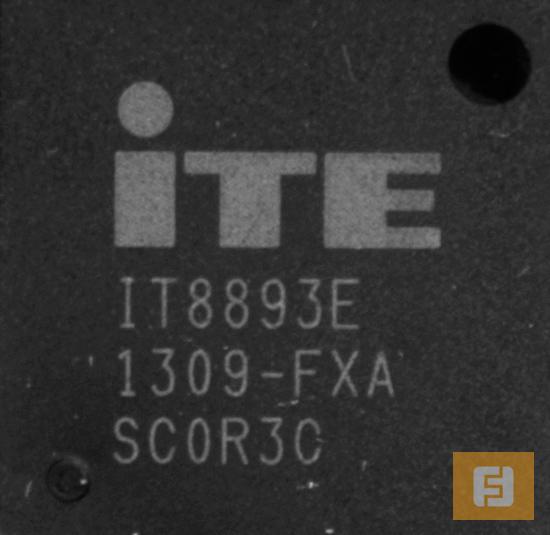

В современных чипсетах от Intel нет «врожденной» поддержки устаревшего PCI, поэтому его коммутация осуществлена за счет моста ITE IT8893E.

Контроллер ITE IT8893E

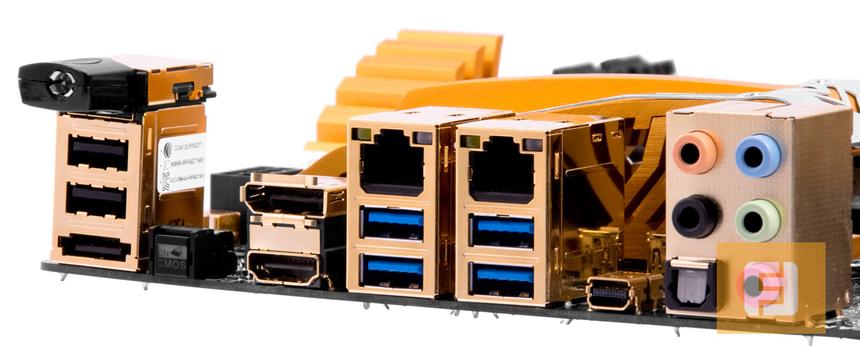

Про пару RJ-45 мы уже упомянули. Из интересных портов есть столь популярный в последнее время Thunderbolt. Здесь же, на I/O-панели, расположена клавиша обнуления настроек BIOS. На наш взгляд, решение неудачное, так как еще никто не отменял фактор человеческой неаккуратности. Этой клавише самое место рядом с внешними клавишами включения и перезагрузки.

I/O-панель ECS Z87H3-AX GOLDEN

На материнке также имеется клавиша автоматического разгона процессора, при нажатии на которую… ничего не происходит. Конечно, оверклок Haswell в большинстве своем зависит от конкретного кремниевого образца, однако мы все равно не видим смысла делать «фичу», которая не работает.

BIOS

На момент тестирования материнской платы на сайте компании не было свежих прошивок, а базовая оказалась, на наш взгляд, весьма сырой. Разгон по шине нам не удался, хотя в наличии есть стандартная функция CPU Strap. Про кнопку автоматического разгона, которая не работает, мы уже упомянули. В BIOS нет функции создания скриншотов. Надеемся, что новые версии прошивки исправят текущее положение.

Тем не менее, после нажатия на кнопку Del нас встречает основное меню BIOS — достаточно информативное. Здесь представлены все необходимые сведения о процессоре, оперативной памяти, а также данные вольтажа компонентов системы и данные о скоростных режимах вращения вентиляторов.

После перехода в расширенное меню мы попадаем в подраздел Main, где можно установить дату, время и выбрать язык (русского, к сожалению, нет). В разделе Advanced присутствуют различные настройки процессора, периферийных портов, Thunderbolt и сетевых контроллеров. Следующий раздел — Chipset — отвечает за различные параметры системной логики. Здесь расположены настройки интегрированного в процессор видеоядра и звуковой карты. Раздел M.I.B.X (MB Intelligent BIOS X) предназначен для оверклокинга. Во вкладке Boot можно настроить различные параметры и приоритеты загрузки ПК. Наконец, раздел Security позволяет установить пароль для администратора и пользователя.

Тестирование

Тестовый стенд

  • Процессор — Intel Core i7-4770K
  • Оперативная память — Corsair CMX8GX3M2A1600C9, 2x 4 Гбайт
  • Накопитель — OCZ Vertex 3, 360 Гбайт
  • Блок питания — Corsair HX850, 850 Вт
  • Монитор — ASUS PQ321
  • Операционная система — Windows 7 Максимальная х64

Результаты тестирования

Результаты тестирования ECS Z87H3-AX GOLDEN

Результаты тестирования ECS Z87H3-AX GOLDEN

Результаты тестирования ECS Z87H3-AX GOLDEN

Уровень производительности, в принципе, идентичен остальным платам на базе логики Z87 Express.

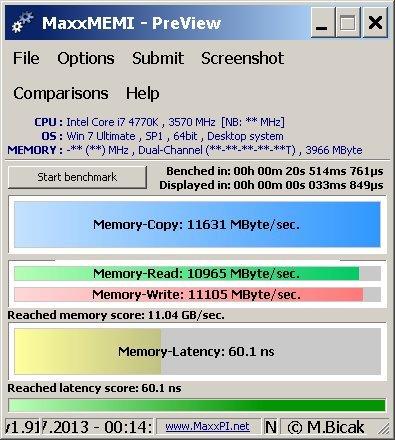

Результаты тестирования ECS Z87H3-AX GOLDEN в MaxxMEMI

Конкуренты

GIGABYTE GA-Z87X-OC

На материнской плате имеется множество различных кнопок и переключателей, отвечающих за разгон и настройки BIOS — данная технология носит название OC Touch. Что касается количества PCI Express разъемов под дискретные устройства, то здесь их целых четыре. Работают они согласно схеме х8-х4-х4-х4.

GIGABYTE GA-Z87X-OC

Также следует обратить внимание на то, что материнка имеет сразу восемь портов USB на I/O-панели, шесть из которых — последней третьей ревизии, полученные за счет использования пары контроллеров Renesas uPD720210.

ASRock Z87 Extreme6/ac

Материнская плата ASRock Z87 Extreme6/ac имеет 12-фазную схему питания процессора, цифровой регулятор напряжения, позолоченные конденсаторы и звуковой предусилитель TI NE5532 Premium Headset Amplifier.

ASRock Z87 Extreme6/ac

Устройство (помимо двух интеловских гигабитных сетевых контроллеров) может похвастать беспроводным модулем, поддерживающим стандарт 802.11ac. Также стоит отметить, что на материнской плате присутствует целых десять портов SATA 3.0.

Заключение

Знакомство с ECS Z87H3-AX GOLDEN вызвало у нас двоякие впечатления. С одной стороны, плата выглядит вполне неплохо. Устройство имеет хороший набор функций и пул весьма аппетитных особенностей (например, два высокопроизводительных геймерских сетевых котроллера, поддержка Wi-Fi, но 802.11b/g/n). Но картину портят определенные недочеты. Если на спартанскую комплектацию для материнской платы такого класса еще можно закрыть глаза, то на неудачную разводку компонентов устройства и откровенно сырой BIOS — нет.

Как говорят, первый блин комом. Надеемся, что новые прошивки BIOS исправят часть недочетов, а линейка девайсов L337 GAMING будет развиваться в правильном направлении.
