Полное собрание возможностей. Обзор материнской платы Gigabyte GA-Z77X-UP7

Материнские платы высокого уровня, основанные на платформах Intel, выпускаются практически всеми разработчиками, но лишь немногие полностью оправдывают ожидания покупателя «с претензией». Как правило, большинство оверклокеров выбирают продвинутые продукты компании ASUS, ставшие в конечном итоге неким эталоном возможностей, на которые стоит ориентироваться. В статье мы рассмотрим системную плату GA-Z77X-UP7 компании Gigabyte, которая достойна бороться за первенство.

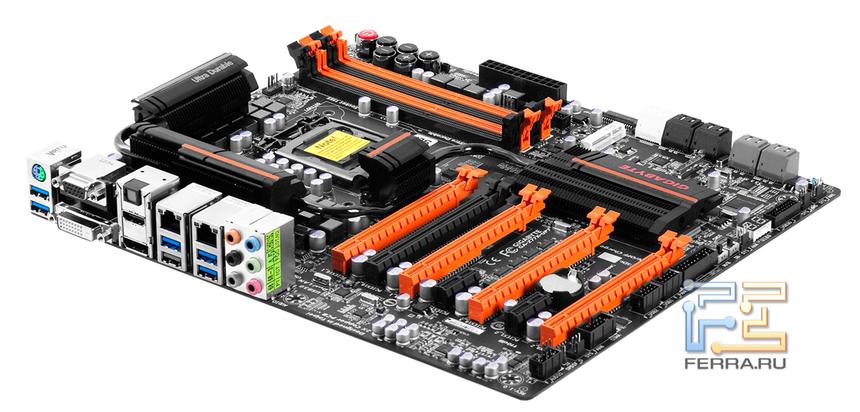

Материнская плата Gigabyte GA-Z77X-UP7

Компания Gigabyte — давний конкурент ASUS в сфере материнских плат, а по совместительству — один из известнейших и крупнейших разработчиков на этом рынке. Весь прошлый опыт помогает компании до сих пор уверенно держать удар и предлагать новые наработки и технологии для пользователей.

Новая модель Gigabyte Z77X-UP7 относится к околотоповому сектору материнских плат для платформы Intel LGA 1155 и предлагает покупателю большой набор различных функций, настроек и возможностей. Зная, как разработчики любят «перегибать палку» с ценой, и глядя на краткие спецификации устройства, можно было подумать, что оно стоит очень дорого, например, свыше 14 000 рублей, но оказалось, что плата оценена лишь немногим дороже 10 000. При этом Z77X-UP7 обладает практически всеми современными технологиями, использованными на других платах Gigabyte. Главное ее отличие — это впечатляющая система питания, состоящая из 32 фаз, выделенных на питание процессора. Но не будем забегать вперед, расскажем обо всем по порядку.

Материнская плата Gigabyte GA-Z77X-UP7

У такой навороченной материнской платы и упаковка соответствующая. Распаковывать и доставать ее оттуда — одно удовольствие, чувствуется, что разработчик уделил этому особое внимание, чтобы слегка выделить продукт среди ряда прочих.

Упаковка материнской платы Gigabyte GA-Z77X-UP7

Упаковка выполнена в черных и оранжевых тонах с нанесенными изображениями поддерживаемых технологий и особых «фишек» производителя. Среди главного можно отметить огромное количество фаз питания, поставленный мировой рекорд разгона до 7.1 ГГц с использованием этой модели и различные награды.

Комплект поставки материнской платы Gigabyte GA-Z77X-UP7

Картонная упаковка примерно вдвое толще стандартных решений, и этому есть причина. В нижней ее части скрывается богатый комплект поставки, включающий в себя:

  • Диск с драйверами и утилитами;
  • Руководство пользователя;
  • Заглушку на панель ввода-вывода;
  • Три мостика SLI (4-way, 3-way, 2-way);
  • Шесть кабелей SATA;
  • Дополнительная панель расширения с разъемами eSATA;
  • Дополнительная панель расширения для 3.5” отсека с портами USB 3.0;
  • Адаптер Беспроводной сети Wi-Fi с двумя антеннами;
  • Комплект щупов.

Приятно видеть, что хотя бы в дорогих решениях разработчики стараются положить в комплект что-то полезное для пользователя. В данном случае можно отметить панель на лицевую сторону корпуса с портами USB 3.0, а также беспроводную Wi-Fi и Bluetooth 4.0 карту с дополнительными антеннами. Но конечно, нас больше всего интересует дизайн и возможности платы, поэтому рассмотрим их.

Материнская плата Gigabyte GA-Z77X-UP7. Вид сверху

При беглой оценке сразу становится видно, что это продукт топ-сегмента. Первым делом, обращаем внимание на действительно мощную подсистему питания процессора, созданную специально для разгона. Материнская плата соответствует идеологии Ultra Durable 5 и использует на себе лучшие элементы, включая 37 фазную систему питания, 32 фаз из которых отведены под нужды процессора. Еще три фазы используются для питания интегрированного графического процессора и оставшиеся 2 используются для VTT. При этом для питания CPU можно подключить сразу два 8-pin разъема. Думаю, не стоит углубляться в то, что для рядового пользователя (включая «балующихся» разгоном) такой огромный запас прочности не нужен, именно поэтому плата позиционируется для экстремального разгона.

Через всю печатную плату проходит извилистая пассивная система охлаждения, состоящая из четырех секций, соединенных между собой тепловой трубкой. Площадь рассеивания данных секций крупная, поэтому никаких особых проблем с охлаждением не будет, в том числе во время разгона.

Справа от процессорного гнезда находится четыре слота DIMM, принимающие в себя практически любые продвинутые модули памяти с эффективной частотой DDR3 вплоть до 2800 МГц (в режиме разгона). Емкость модулей может варьироваться, всего можно установить до 32 ГБ RAM.

Слотов расширения у Gigabyte GA-Z77X-UP7 более чем достаточно, а именно семь. Все они относятся к шине PCI Express, пять из которых выполнены в полноразмерном х16 формате, а два порта ограничиваются х1 скоростью. При таком количестве графических слотов неудивительно, что устройство поддерживает установку до четырех видеокарт в режим CrossFire X или NVIDIA SLI, в таком случае их стоит устанавливать в оранжевые слоты. Если вы будете использовать единичную видеокарту, то разработчик рекомендует ее поместить в черный порт (нативный PCI-E 3.0, обеспечивающийся системной логикой и процессором).

Среди других внутренних портов можно отметить наличие двух портов USB 3.0, четырех USB 2.0, COM порт и стандартные наборы разъемов (наподобие звуковых и системной панели). Наиболее интересным из всего является слот для устройств форм-фактора mSATA, что встречается не так уж часто. Данный разъем чаще всего используется энтузиастами для установки в него SSD.

Дополнительные кнопки материнской платы Gigabyte GA-Z77X-UP7

Рядом с разъемами для оперативной памяти находится целая группа дополнительных кнопок, выведенная на печатную плату. Единственная красная кнопка служит для включения устройства, рядом с ней находится кнопка Gear, служащая для авторазгона. В этом же ряду выведены регуляторы управления частотой BCLK для тонкой подстройки разгона «на лету». Верхний ряд клавиш «+» и «-» используется для пошагового изменения множителя процессора. В самом низу выведен целый ряд точек для замера точных показаний напряжений посредством мультиметра, а для простоты этой процедуры в комплекте присутствуют соответствующие щупы. Наконец пару слов о менее заметных регуляторах — это Clear CMOS, находящаяся сразу под кнопкой включения, и рычажок, включающий режим LN2, который сбрасывает множитель процессора.

Панель «OC Touch» сделана очень удобно, все находится прямо под рукой и не раскидано по всей площади платы. Ее ценность, конечно же, оценят экстремальные оверклокеры, которыми будут востребованны все эти элементы управления. Не стоит забывать и об отдельно выведенном индикаторе POST-кодов.

Разъемы SATA

Такой плате по статусу положено иметь большое число портов SATA, и разработчик установил в итоге 10 разъемов SATA. Четыре черных порта соответствуют SATA II интерфейсу, один из них дает «жизнь» рядом стоящему mSATA, поэтому если вы установите в него SSD, то порт перестанет работать. Белые порты тоже входят в данную группу и поддерживаются набортной логикой, но уже на скорости 6 Гбит/с. Еще четыре рядом стоящих порта серого цвета реализованы за счет двух контроллеров Marvell 88SE9172 и тоже соответствуют спецификациям SATA 6 Гбит/с.

В целом, плата выглядит очень хорошо, никаких явных огрехов нет, все сделано аккуратно и продуманно. Используется большое число портов и разъемов, но они не мешают друг другу.

Задняя панель материнской платы Gigabyte GA-Z77X-UP7

Задняя панель выглядит современно за счет большого числа актуальных интерфейсов: например, все порты USB выведенные на нее, не 2.0, а 3.0 версии.

Приводим полный список доступных разъемов:

  • 1x PS/2 совмещенный
  • 6x USB 3.0;
  • 2x RJ45 (LAN);
  • 1x DVI;
  • 1x D-SUB;
  • 1x HDMI;
  • 1x DisplayPort;
  • 6x Audio jack(s);
  • 1x S/PDIF.

Материнская плата отлично снабжена портами вывода изображения на любой вкус. Кроме всего прочего, стоит отметить сразу две сетевые карты.

Микросхема Etron Tech EJ168A

Большое количество портов и разъемов свидетельствует о том, что Gigabyte снабдили свое устройство дополнительными контроллерами. Микросхема Etron Tech EJ168A исполняет роль хост контроллера USB 3.0.

Микросхема Atheros 8161BL3A

Для работы второго сетевого адаптера установлена микросхема Atheros 8161BL3A.

Микросхема Marvell 88SE9172

Дополнительные порты SATA 6 Гбит/с обеспечиваются микросхемами производства компании Marvell.

BIOS материнской платы Gigabyte GA-Z77X-UP7

Как и на всех продвинутых материнских платах, на данной модели установлена UEFI графическая оболочка с объектно ориентированной средой. Несмотря на то, что плата нацелена на энтузиастов, разработчики уже давно стараются упростить систему BIOS для обычного пользователя и сделать ее более понятной. Можно сказать, что Gigabyte в этом преуспела со своей технологией 3D BIOS.

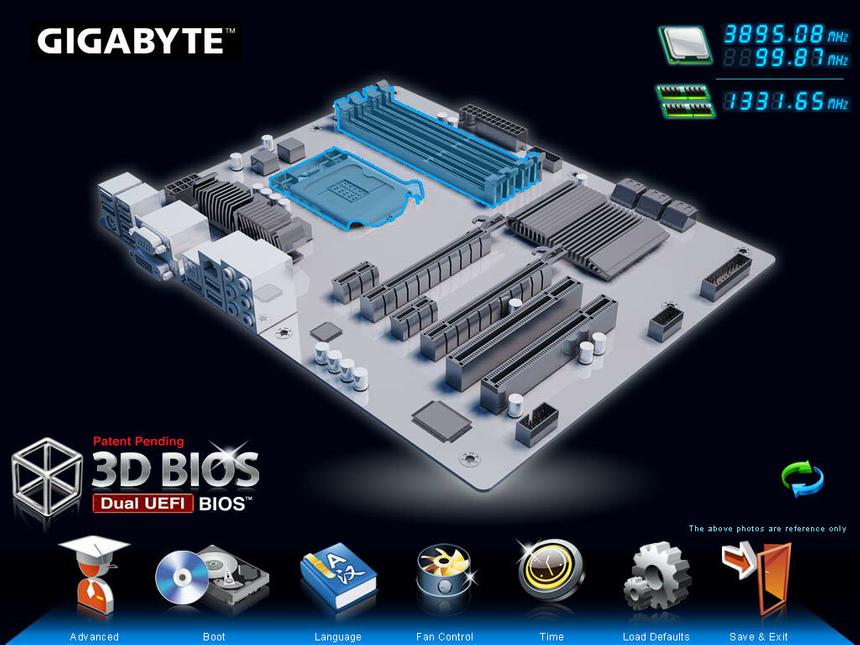

3D BIOS во всей красе

Основной «фишкой» технологии является упрощенный и схематичный выбор различных разделов меню. При входе в 3D BIOS пользователя ждет изображение материнской платы, ее можно повернуть, а также выбрать один из узлов для настройки, который будет выделяться подсветкой.

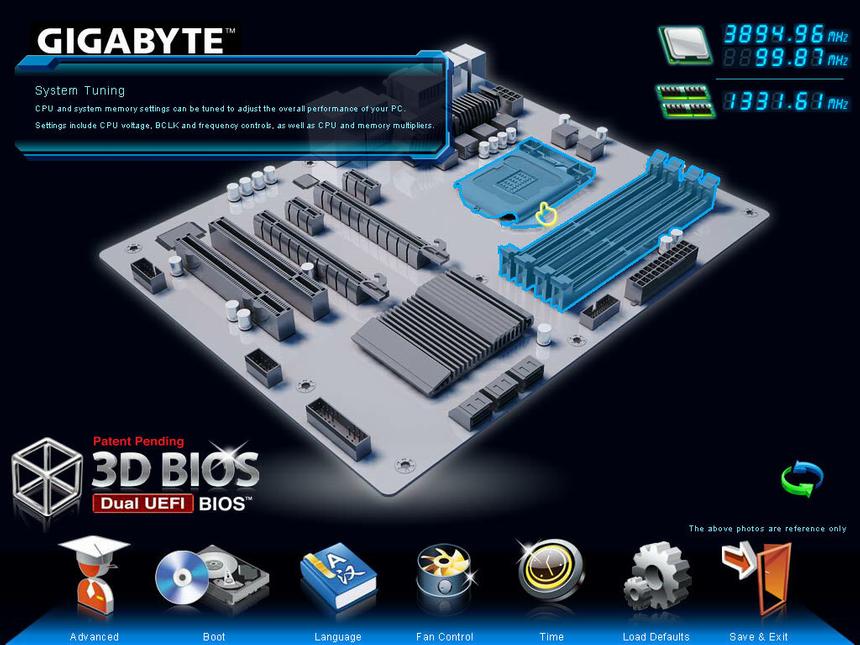

Выбор раздела 3D BIOS

После того как пользователь выберет какой-то определенный раздел, появится окно с настройками для этого раздела.

Вход в настройки

Красиво, необычно, в целом удобно. Настройки работают, изменяются, сохраняются, но данный метод управления BIOS вряд ли будет использоваться опытным пользователем, хотя в качестве альтернативы вполне подходит.

Вкладка M.I.T

После перехода в обычный режим интерфейс становится привычным, похожий на многие другие. Основной вкладкой для большинства настроек можно назвать M.I.T. В ней находятся настройки, связанные с частотами процессора и памяти, дополнительные настройки напряжения и некоторые другие опции.

Вкладка CPU Core Voltage Control

Настройки питания процессора выделены в отдельную группу CPU Core Voltage Control, тут же можно изменить настройки для некоторых вспомогательных узлов и встроенного графического ядра.

bi3.jpg Вкладка

Вкладка 3D Power Control

Power Control

По аналогии с настойками для процессора присутствует и отдельная группа опций для оперативной памяти, а вот общие настройки питания, управления фазами и калибрацией находятся в группе 3D Power Control.

Вкладка Advanced Frequency Settings

Для настройки частот и множителей надо войти в Advanced Frequency Settings, часть из них можно найти в других разделах.

Вкладка BIOS Features

В другой вкладке System можно просмотреть общую информацию и настроить профили для подключенных вентиляторов. Следующая строка меню — BIOS Features, она создана в основном для настроек очереди запуска и некоторых других, например установки специального лого разработчика.

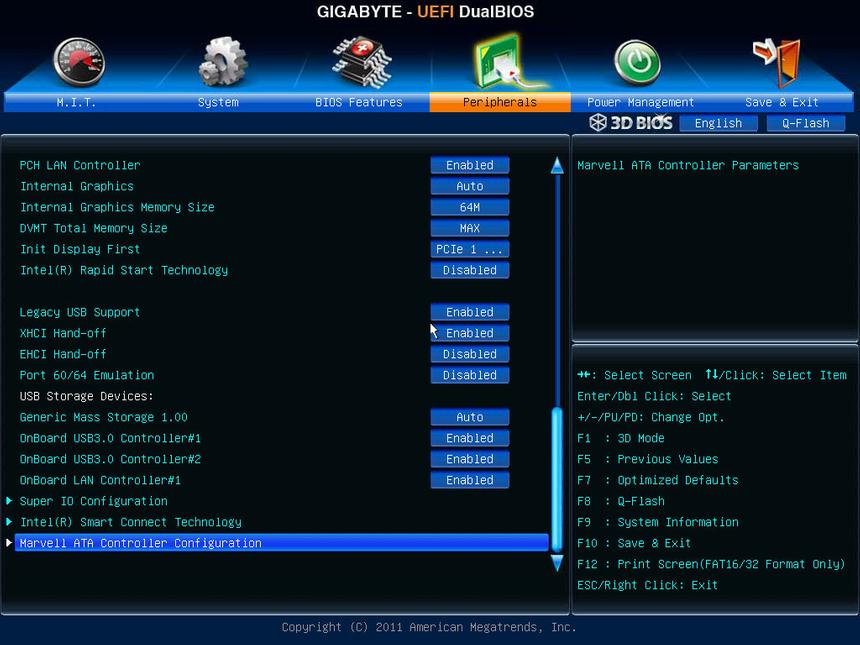

Вкладка Peripherals

Одна из последних вкладок Peripherals служит для настройки установленных контроллеров. Ну и конечно, из BIOS можно запустить дополнительные утилиты, например Q-flash, и сохранять профили разгона.

В целом, BIOS довольно подробный, просто нет возможности рассказать про каждую вкладку и все ее производные до десятого колена. С уверенностью можно говорить о том, что в нем есть все опции, вот только некоторые из них повторяются, а некоторые заставляют бегать из раздела в раздел, что далеко не всегда будет удобным. Простой тому пример — востребованная при разгоне опция Load Line Calibration, находящаяся даже не в дополнительных настройках напряжения процессора, хотя ей там самое место. Своя логика в организации меню, конечно, есть и к ней быстро привыкаешь, но…

Разгон

Новинка создана для экстремального разгона, мы не можем не проверить, как она поведет себя в нем по понятным причинам. У нас остались только хорошие впечатления от работы с устройством. При переразгоне не приходилось использовать перемычки или кнопки, плата быстро выходила из ступора и исправлялась сама. Результат разгона для нашего процессора Intel Core i7-3770K неплохой, составил 4.5 ГГц. Не стоит забывать, что мы не выжимаем все соки из него и лишь слегка повышаем напряжение на 0.1 вольта.

Разгон процессора Intel Core i7-3770K

Дальнейший разгон был возможен при дополнительном повышении напряжения, и все же были платы, которые достигали при прочих равных частоты 4.6 ГГц.

Таблица технических характеристик

Gigabyte GA-77X-UP7ASUS Maximus V Formula Thunder FX
Поддерживаемые процессорыВсе процессоры LGA 1155Все процессоры LGA 1155
Системная логикаZ77Z77
Поддерживаемая оперативная памятьDDR3 1066/ 1333/ 1600/ 1866/ 2200/ 2400/ 2600/ 2666/ 2800DDR3 1066/ 1333/ 1600/ 1866/ 2200/ 2400/ 2600/ 2666/ 2800
Слоты расширения5 x PCIe 3.0/2.0 x163 x PCIe 3.0/2.0 х16
2 x PCIe 2.0 x11 x PCIe 2.0 x4
3 x PCIe 2.0 x1
2 x PCIe 2.0 x1
Поддержка Multi-GPUNVIDIA SLI, AMD CrossFireXNVIDIA SLI, AMD CrossFireX
Поддержка e-SATAНет1х e-SATA
Питания материнской платы24-pin + 8-pin + 8-pin24-pin + 8-pin + 4pin + 4pin
Разъемы задней панели1 x DisplayPort1 x DisplayPort
1 x HDMI1 x HDMI
1 x DVI1 x LAN (RJ45) port(s)
1 x D-SUB4 x USB 3.0
2 x LAN (RJ45) port(s)4 x USB 2.0
6 x USB 3.01 x Optical S/PDIF out
1 x Optical S/PDIF1 x Optical S/PDIF in
6 x Audio jack(s)5 x Audio jack(s)
1 x ps/21 x Clear CMOS
1 x ROG Connect
1х e-SATA
1 x HDMI
1 x DVI
1 x D-SUB
2 x LAN (RJ45) port(s)
6 x USB 3.0
1 x Optical S/PDIF
6 x Audio jack(s)
1 x ps/2
Форм-факторATXE-ATX
Стоимость, руб1100012000

Тестовый стенд

  • Процессор — Intel Core i7 3770K
  • Система охлаждения — Thermaltake Frio
  • Термоинтерфейс — Arctic Silver 5
  • Оперативная память — Corsair XMS3 1600 МГц, 9-9-9-24, 2х4Гбайт
  • Жесткий диск — Intel SSD 320 Series, 160 Гбайт
  • Блок питания — Seasonic Platinum 1000W
  • Монитор — Dell U2711b, 2560 x 1440
  • Операционная система — Win7 x64
  • Видеодрайверы — NVIDIA 301.10

Конкуренты и аналоги

ASUS Maximus V Extreme

Конкуренции в топ-сегменте предостаточно. Как уже было сказано, негласным эталоном для оверклокеров считаются продвинутые модели материнских плат ASUS, и Maximus V Extreme одна из них. Устройство, конечно, будет стоить немного дороже, но заказывая данную модель, пользователь уже знает, чего от нее ожидать.

Материнская плата ASUS Maximus V Extreme

Материнская плата ASUS Maximus V Extreme

Добавив около 2 тысяч к стоимости материнки Gigabyte, можно гарантированно получить плату для разгона с отличным дизайном и кучей дополнительных опций. Вот только и наша тестируемая сегодня плата не лыком шита.

MSI Z77 MPOWER

Если двигаться не вверх по ценовой лестнице, а вниз, можно обратить внимание на плату MSI Z77 MPOWER, которая будет дешевле на 3000 — 4000 рублей. Конечно, у нее нет безумно-экстремальной системы питания, пяти слотов PCI-E x16, 10 портов SATA и так далее. То есть, классом она ниже, но и характерно дешевле.

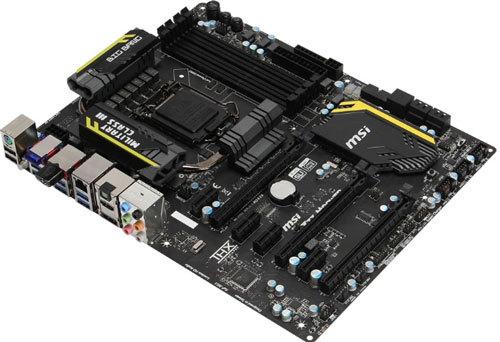

Материнская плата MSI Z77 MPOWER

Материнская плата MSI Z77 MPOWER

Соответственно, если пользователь не столь требователен к дополнительным опциям и контроллерам, а также не против бренда MSI, то вполне может обратить внимание и на эту модель.

Результаты тестирования

Для выяснения «аномалий» в работе материнских плат (в том числе, включая разогнанный режим), мы проводим небольшую серию процессорных тестов.

Результаты тестирования Gigabyte GA-Z77X-UP7 в 3DS Max

Результаты тестирования Gigabyte GA-Z77X-UP7 в WinRar

Результаты тестирования Gigabyte GA-Z77X-UP7 в Adobe Photoshop

Результаты тестирования Gigabyte GA-Z77X-UP7 в CineBench R11.5

Результаты тестирования Gigabyte GA-Z77X-UP7 в 3DMark 11

Все результаты находятся в пределах погрешности, если мы говорим о работе в номинальном режиме, а разгон до 4.5 ГГц добавляет производительности. Никаких отклонений при работе устройства во время тестов замечено не было.

Заключение

Материнская плата компании Gigabyte доказывает, что продукты этой фирмы могут идти и идут в первых рядах, наравне с любым устройством других компаний. Некоторые сверхдорогие устройства начинают критиковать, так как они имеют специфический дизайн и слишком высокую цену. Модель GA-Z77X-UP7 свою цену полностью оправдывает за счет богатого комплекта поставки мощной и надежной цепи питания, а также многочисленных портов, возможностей и опций для настройки.

Конечно, если вам нужна хорошая плата для рядового разгона и домашнего компьютера, то никто вам не запрещает «переплатить» и купить Gigabyte GA-Z77X-UP7. Тем не менее, плату стоит рекомендовать именно опытным оверклокерам, которые смогут раскрыть ее потенциал, иначе все это богатство будет просто простаивать без разгона или 3-Way SLI систем. Такая плата достойна того, чтобы на ней ставить рекорды.
