Геймерская диета. Обзор блока питания HuntKey FX500SE

Слова «геймерская» и «видеокарта», если речь идет о сегменте Hi-End, можно считать тавтологией. Производители материнских плат тоже позиционируют некоторые свои топовые устройства как игровые. Наконец, в продаже есть геймерские звуковые карты, компьютерные корпуса и даже оперативная память. А теперь предлагаем познакомиться с блоком питания HuntKey FX500SE, предназначенным (по заверению производителя) для любителей хардкорных PC-развлечений.

Вступление

«Ну и что в этом блоке питания может быть геймерского? Очевидно же, что это лишь маркетинговый ход!» — задастся вопросом и одновременно воскликнет читатель обзора. Да, с одной стороны так и есть. Известная на просторах Руси-матушки китайская компания HuntKey четко позиционирует свой продукт. С другой стороны, очевидно, что критерии по подбору комплектующих от случая к случаю разнятся. И при сборке геймерского десктопа на блоке питания лучше не экономить.

На самом деле HuntKey FX500SE — не первый «геймерский» блок питания, который мы протестировали в нашей тестовой лаборатории. Несколько месяцев назад на сайте был опубликован обзор «кормушки» HuntKey GS550, тоже предназначенной (по словам производителя) для сборки игровых систем.

Отметим и тот факт, что в линейке блоков питания серии FX на момент тестирования насчитывалось всего две модели: FX500SE мощностью 500 Вт и FX620M мощностью 620 Вт. Как нетрудно догадаться, более мощная «кормушка» — модульная. Правда, имеет поддержку сертификата 80 PLUS Bronze. Чуть забегая вперед, скажем, что HuntKey FX500SE имеет сертификат 80 PLUS Platinum.

Комплектация и внешний вид

Блок питания упакован в небольшую картонную коробку с удобной ручкой для переноски. Ничего примечательного в ней мы не нашли. Однако на стенках бокса есть вся необходимая информация, в том числе и фотографии устройства в разобранном виде.

Упаковка блока питания HuntKey FX500SE

Помимо самой «кормушки», в коробке мы нашли сопутствующую макулатуру, кабель питания, винтики для крепления блока к корпусу, а также тряпичные разноцветные стяжки-липучки.

Комплект поставки HuntKey FX500SE

Корпус блока питания выполнен из утолщенной окрашенной стали. По-видимому, до нас предоставленный сэмпл еще не тестировался. Однако на корпусе были видны отчетливые следы слезшей краски, из чего можно сделать вывод о качестве покрытия устройства. Второй досадный момент — наличие люфта в местах соединения разных частей корпуса. Впрочем, на работе самого «кормильца» это никак не скажется.

За охлаждение внутренних элементов устройства отвечает 120-миллиметровый вентилятор.

Внешний вид HuntKey FX500SE

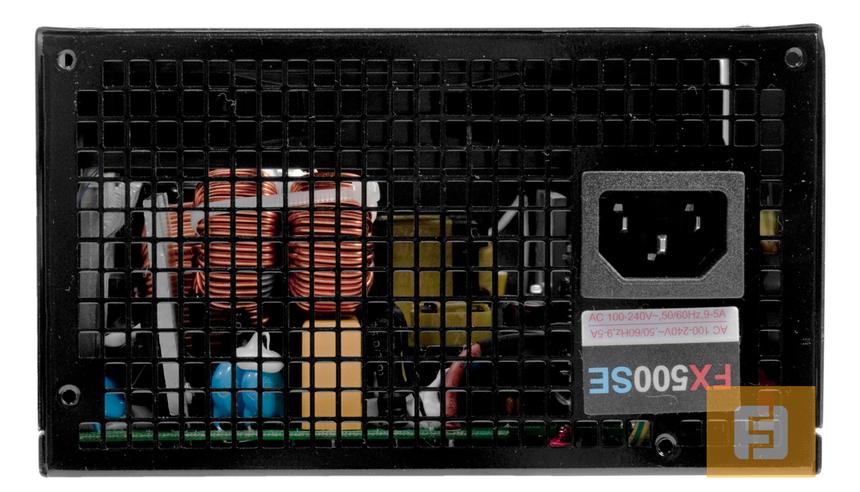

Задняя стенка HuntKey FX500SE

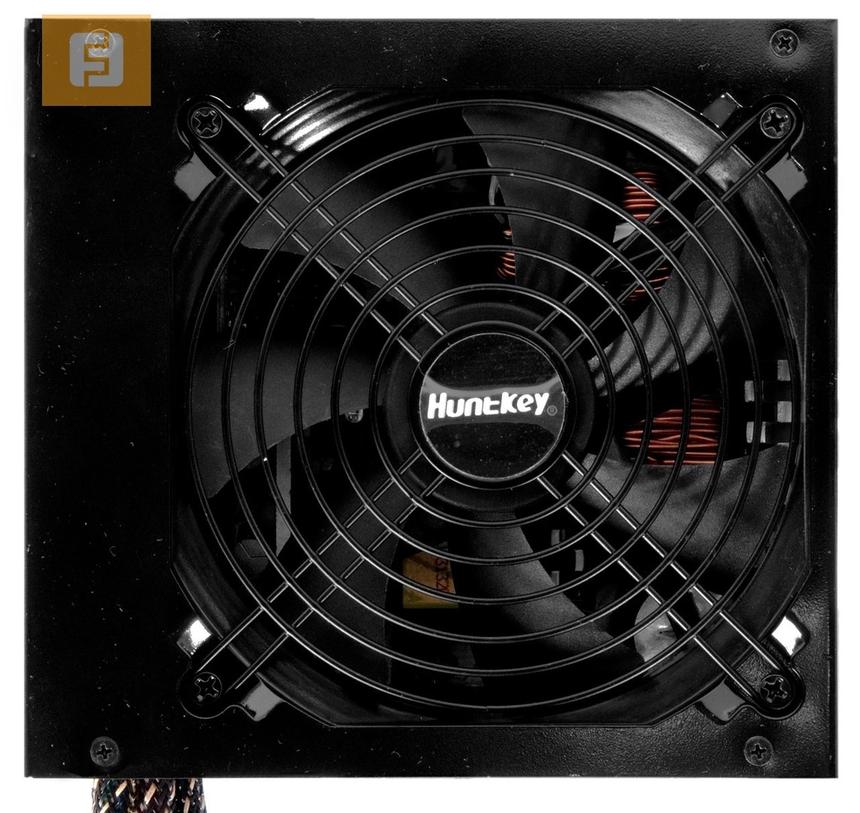

Вентилятор HuntKey FX500SE

HuntKey FX500SE — немодульный блок питания. Следовательно, из корпуса тянется целая вереница проводов. Каждый кабель защищен разноцветной, надежной нейлоновой оплеткой. У коннекторов есть цветовая индикация. Точнее, на фоне черных портов сразу же бросаются в глаза синие PCI-E 6 и PCI-E 6+2 (расположенные на одном кабеле, что очень удобно), предназначенные для питания видеокарты. Почему не задействовано сразу два PCI-E 6+2? Лично для нас этот вопрос остался загадкой. Может так случиться, что подобной конфигурации портов не хватит и придется воспользоваться дополнительными переходниками.

Помимо классических проводов (ATX24 для питания материнской платы и 4+4-пинового кабеля для питания CPU) в наличии присутствует еще два комбинированных провода с MOLEX- и SATA-коннекторами.

Как видите, разъемов по минимуму. Однако с учетом заявленной мощности самого блока констатируем тот факт, что все основные коннекторы в наличии, и в 99% случаев не придется прибегать к дополнительным кабелям и переходникам.

Технические характеристики и особенности Huntkey FX500SE

Номинальная мощность500 Вт
Сертификат 80 PLUSPlatinum
PFCАктивный (PF>0.99)
Несъемные кабели1x ATX24, 1x 4+4 для CPU, 1x PCI-E 6 + PCI-E 6+2, 2x SATA (3 коннектора) + MOLEX (2 коннектора)
Съемные кабелиНет
Размер корпуса150x86x140 мм
Вентилятор120 мм

Согласно спецификациям блок питания имеет две 12-вольтовые линии. По ним может передаваться до 504 Вт электроэнергии. По линиям +5V и +3.3V может передаваться до 90 Вт. Технически это осуществляется за счет встроенного DC-DC-преобразователя.

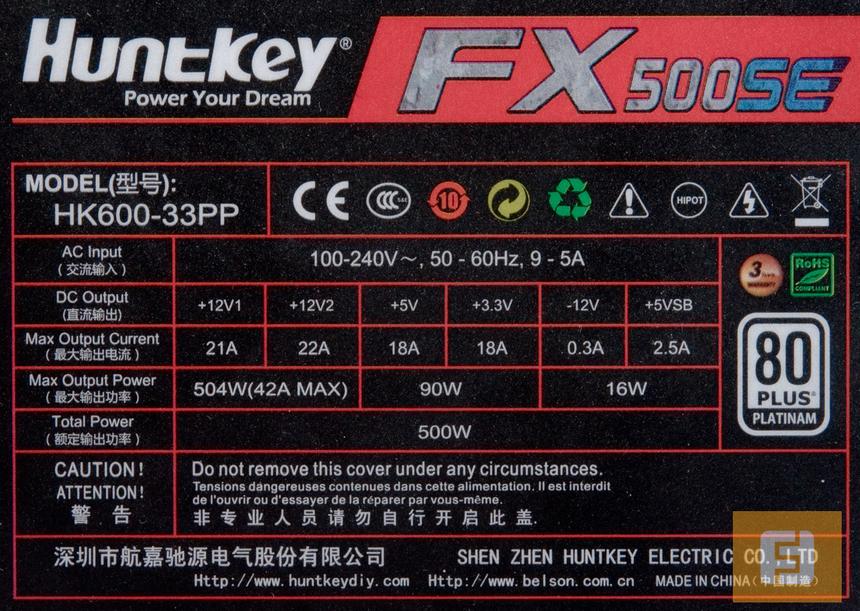

Спецификации HuntKey FX500SE

Основной же особенностью HuntKey FX500SE является поддержка стандарта 80 PLUS Platinum. «Платиновые» блоки питания при входном напряжении 230 В должны иметь коэффициент полезного действия не менее 90% при 20-процентной загрузке, 94% при 50-процентной загрузке и 91% при 100-процентной загрузке.

Положительным «эффектом» сертифицированных блоков питания является увеличение качества сборки элементной базы. Чтобы достичь заветных 90% КПД, потребуется смастерить устройство не из «чего попало», а из дорогостоящих, надежных компонентов, то бишь без использования проволочных соединений и прочей «халтуры». Конечно, при сборке сертифицированного блока питания возрастает и его стоимость.

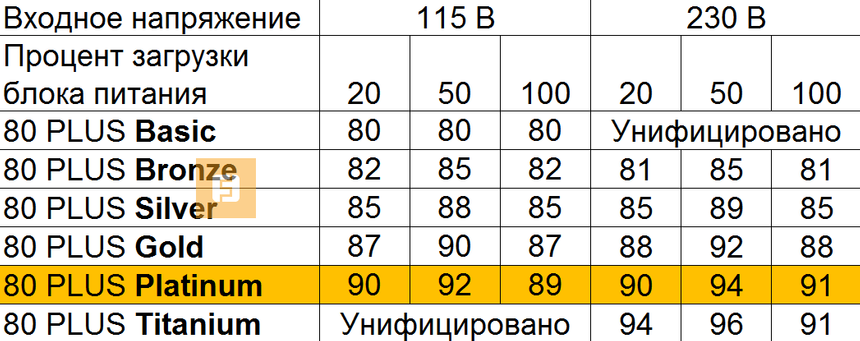

КПД в зависимости от стандарта 80 PLUS

Внутреннее устройство

К «начинке» блока питания, соответствующего стандарту 80 PLUS Platinum, требуется должное внимание. Вскрытие HuntKey FX500SE сопутствовалось столь знакомым запахом монтажного клея. Действительно, сборщики не пожалели материалов. В блоках питания HuntKey используются платы собственного производства. Все элементы устройства, на наш взгляд, весьма удачно скомпонованы. Соседние элементы экранированы, выступающие провода защищены полимерной оплеткой, витки катушек обмотаны весьма аккуратно.

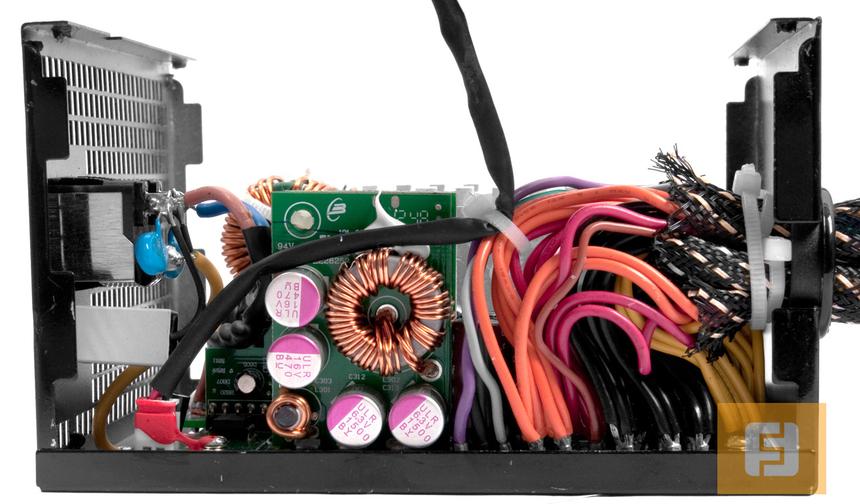

Внутреннее устройство HuntKey FX500SE

Помимо классических бочонков в цепи питания используются и так называемые «японские» конденсаторы, рабочая температура которых может достигать 105 градусов Цельсия. Однако на плате используются и классические «бочонки», имеющие 85-градусный порог рабочей температуры.

Можно смело сказать, что HuntKey FX500SE практически не имеет пассивных элементов охлаждения. Только ко всем низковольтным частям прикреплены алюминиевые радиаторы. К тому же лишь два из них имеют дополнительные ребра для улучшенного отвода тепла. Тепловой контакт между радиатором и ключами создается за счет использования термобумаги. Сам же радиатор прикручивается «намертво» к нагреваемым элементам при помощи обыкновенных стягивающих болтов.

Внутреннее устройство HuntKey FX500SE

Внутреннее устройство HuntKey FX500SE

Активным элементом системы охлаждения HuntKey FX500SE выступает 120-миллиметровый вентилятор D12SL-12m фирмы YaLn FAN (Yate Loon). Согласно характеристикам, «карлсон» работает с частотой 1300 об/мин, создавая при этом максимальный воздушный поток порядка 47 CFM и максимальный шум порядка 28 дБ. Заявленная наработка на отказ вентилятора составляет 30000 часов.

Главная особенность работы вентилятора заключается в том, что он начинает свою активную деятельность только тогда, когда температура в корпусе достигает определенного предела. Экспериментальным путем было выявлено, что «ветродуй» начинает вращаться при 50 градусах по шкале Цельсия низковольтной части блока питания.

Вентилятор HuntKey FX500SE

Тестирование и результаты

Для тестирования блоков питания мы используем специальный нагрузочный стенд D-RAM DBS-2200. Конструктивно он состоит из панели с разъемами, куда подключаются кабели блока питания и переключателей, которые позволяют регулировать силу тока по всем четырем основным линиям. Нагрузочная способность стенда составляет не слишком высокие 850 Вт. Однако для тестирования HuntKey FX500SE нам больше и не надо.

В итоге стенд позволяет построить таблицы с отклонениями напряжений (для большей наглядности они переведены в процентное соотношение) относительно идеальных показателей. Согласно стандарту, максимальные отклонения по всем линиям не должны превышать 5%. Но стоит помнить, что существует категория компьютерного железа, для которой допуск по просадкам еще более ужесточен.

Субъективная шкала оценок при построении кросс-нагрузочных характеристик

Проанализируем результаты, которые, на наш взгляд, оказались достаточно противоречивыми. Начнем с разбора кросс-нагрузочных характеристик HuntKey FX500SE. Здесь все очень даже неплохо. Максимальное отклонение напряжения по линии +3,3V, зарегистрированное нашим прибором, составляет скромные 3.36 В. На линии +5V дела обстоят еще лучше: максимальное отклонение от нормы составляет всего 0.07 В или 1%. Наконец, по 12-вольтовой линии была зарегистрирована разница в размере 0.28 В, далеко не критичная.

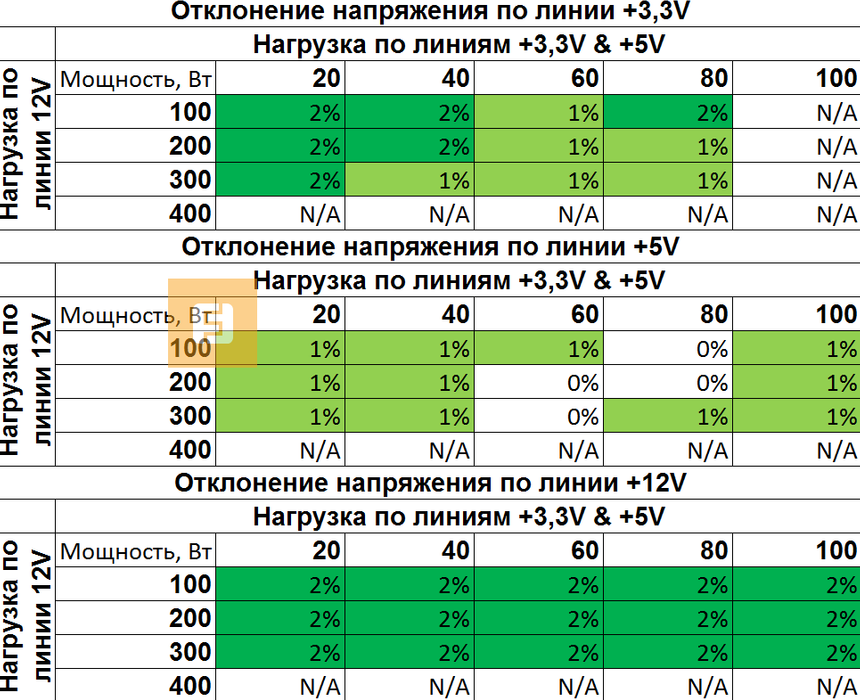

Результаты тестирования HuntKey FX500SE

Легко заметить, что таблица заполнена не полностью. Так, уже при загрузке блока питания по 12-вольтовой линии на 400 Вт срабатывала защита, и блок питания отключался. Напомним, что в паспортных данных указана пиковая нагрузка в 504 Вт. Следовательно, можно говорить о не совсем «честных» ваттах HuntKey FX500SE. Аналогичная ситуация произошла при попытке нагрузить «кормушку» по 3,3-вольтовой линии: рубеж свыше 80 Вт блок питания наотрез отказывался брать, тут же уходя в защиту. В итоге заявленные производителем 500 Вт «добываются» весьма хитрым образом.

Зато у нас нет претензий к работе системы охлаждения HuntKey FX500SE. Повторимся: до тех пор, пока элементы блока питания не нагреются до определенной температуры, вентилятор даже не думает вращаться. При максимальной нагрузке «кормушки» (с активным «карлсоном») максимальная же температура в корпусе составила невысокие 40 градусов Цельсия. Следовательно, воздушного потока блоку питания хватает с запасом.

Второй важный момент — шум от вентилятора. При небольшой загрузке лопасти вообще не крутятся. Посторонних звуков нет. При вращении замеры нашим тестовым оборудованием продемонстрировали неплохие результаты: всего 43–45 дБ. Чисто субъективно, на расстоянии уже нескольких сантиметров шум от исчезает полностью. В игровой системе однозначно найдутся индивидуумы «поголосистее».

Конкуренты

К сожалению, на момент написания данного обзора стоимость HuntKey FX500SE была неизвестна. Поэтому среди конкурентов было решено выбрать два блока питания, также сертифицированных согласно стандарту 80 PLUS Platinum. Но в итоге может случиться, что разница в стоимости между сравниваемыми устройствами окажется очень даже существенной.

Thermaltake Toughpower Grand 600W (TPG-600M)

Thermaltake Toughpower Grand 600W (TPG-600M)

Thermaltake Toughpower Grand 600W (TPG-600M)

Первое, на что обращаешь внимание при взгляде на Thermaltake Toughpower Grand 600W, это, конечно же, на благородный, белый окрас корпуса. Провода блока питания также оплетены белой защитной сеткой. В итоге модель под названием TPG-600M станет не только надежным «кормильцем» для комплектующих вашего ПК, но и инструментом по созданию интересного, нетривиального десктопа.



ENERMAX PLATIMAX EPM500AWT

ENERMAX PLATIMAX EPM500AWT

Давно известно, что блоки питания китайской компании ENERMAX относятся к сегменту Hi-End. Только к сегменту Hi-End. БП с «простеньким» названием EPM500AWT не является исключением. Данный блок выдает честные 492 Вт по 12-вольтовой линии, а отклонения напряжение не превышают и одного процента! Проверено лично. Правда, средняя розничная цена ENERMAX PLATIMAX EPM500AWT «кусается» очень даже сильно.

Выводы

Осталось ответить на главный вопрос: можно ли при помощи HuntKey FX500SE собрать игровой десктоп? Да, можно! Но с некоторыми оговорками.

Было выявлено, что по 12-вольтовой линии заявленную мощность «кормушка» не держит. Следовательно, «вешать» на HuntKey FX500SE какую-нибудь GeForce GTX 780 вкупе с разогнанным Intel Haswell не стоит, хотя более качественный блок питания мощностью 500 Вт справится с такой задачкой. А вот для сборки десктопа на базе крепеньких середнячков протестированный FX-блок вполне сгодится. К тому же устройство обладает поддержкой стандарта 80 PLUS Platinum. К менеджменту кабелей особых претензий нет. Смеем предположить, что и стоимость HuntKey FX500SE будет находиться в весьма разумных пределах.
