Две красотки из Европы. Обзор видеокарт KFA2 GTX 660 EX OC и KFA2 GTX 660Ti EX OC

Недавно мы уже изучали видеокарты производства KFA2 и продолжаем знакомиться с продукцией данной компании. На очереди видеокарты KFA2 GTX 660 EX OC и KFA2 GTX 660Ti EX OC. Посмотрим, окажется ли они столь же качественными, как и старшие собратья.

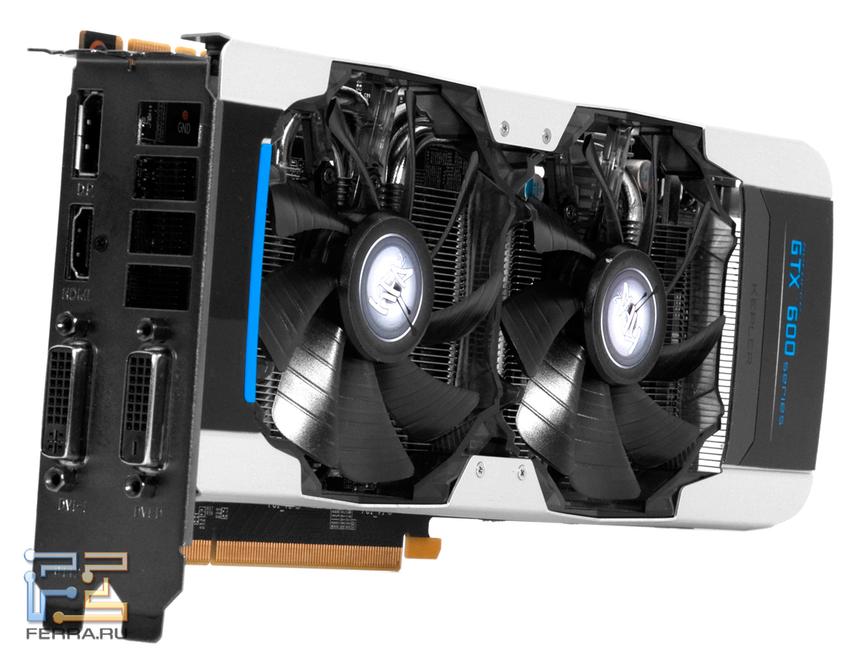

KFA2 GTX 660Ti EX OC

Компания KFA2 является европейским подразделением компании Galaxy, хорошо известной своими качественными продуктами. Мы уже изучали видеокарты этого производителя, и тогда они заслужили высокую оценку. Но в тот раз мы изучали флагманские видеокарты, а теперь посмотрим на более бюджетную серию GTX 660, ибо ТОПы, безусловно, очень интересны, но покупают чаще все же видеокарты среднего сегмента. Представлять этот сектор рынка будут две видеокарты: KFA2 GTX 660Ti EX OC и KFA2 GTX 660 EX OC. Это очень интересные образцы, почему — вы поймете по ходу тестирования. Давайте же посмотрим, на что они способны.

KFA2 GTX 660Ti EX OC

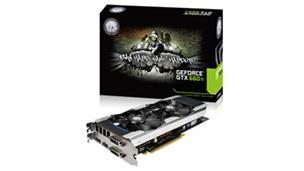

Начнем со старшей карты — KFA2 GTX 660Ti EX OC. Видеокарта поставляется в небольшой коробке, на которой изображена Смерть без косы, предлагающая нам играть жестче. На упаковке нет ни одного логотипа с фирменными технологиями, кроме значка «EX OC». Такое оформление типично для продуктов данной компании европейского происхождения.

Обратите внимание на объем видеопамяти (он указан внизу коробки) — три гигабайта. Это на 50% больше, чем у «обычной» референсной видеокарты NVIDIA GTX 660 Ti.

Упаковка KFA2 GTX 660Ti EX OC

Комплектация вполне себе стандартная: переходник DVI — D-SUB, два переходника питания на 6pin, диск с программным обеспечением и инструкция.

Комплектация видеокарты KFA2 GTX 660Ti EX OC

А вот и сама видеокарта. Пока мы не приступили к нудному изучению технических подробностей, хочу отметить отличный внешний вид адаптера. Цветовая гамма подобрана очень хорошо. Надписи в правом углу платы подсвечиваются при работе. Держать видеокарту также приятно. Кожух выполнен из металла. Это очень здорово и прибавляет видеокарте не только массы, но и прочности. Обратите внимание также на длину видеокарты — она такая же, как у GTX 680, т.е. около 26 сантиметров, +- 5 мм, смотря откуда считать. Внешне и не скажешь даже, что видеокарта относится к серии GTX 660 Ti.

Активную часть системы охлаждения составляют два крупных 92-мм вентилятора с логотипом компании в самом центре.

Видеокарта KFA2 GTX 660Ti EX OC. Вид сверху

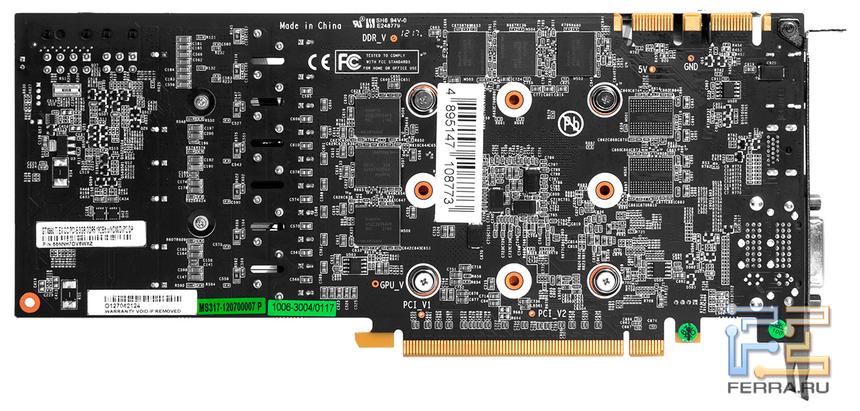

Обычно на обратной стороне видеокарт нет совершенно ничего интересного. Здесь же мы видим дополнительные шесть микросхем видеопамяти. В правом верхнем углу расположились два разъема MIO для объединения нескольких видеокарт в SLI режим.

Видеокарта KFA2 GTX 660Ti EX OC. Обратная сторона

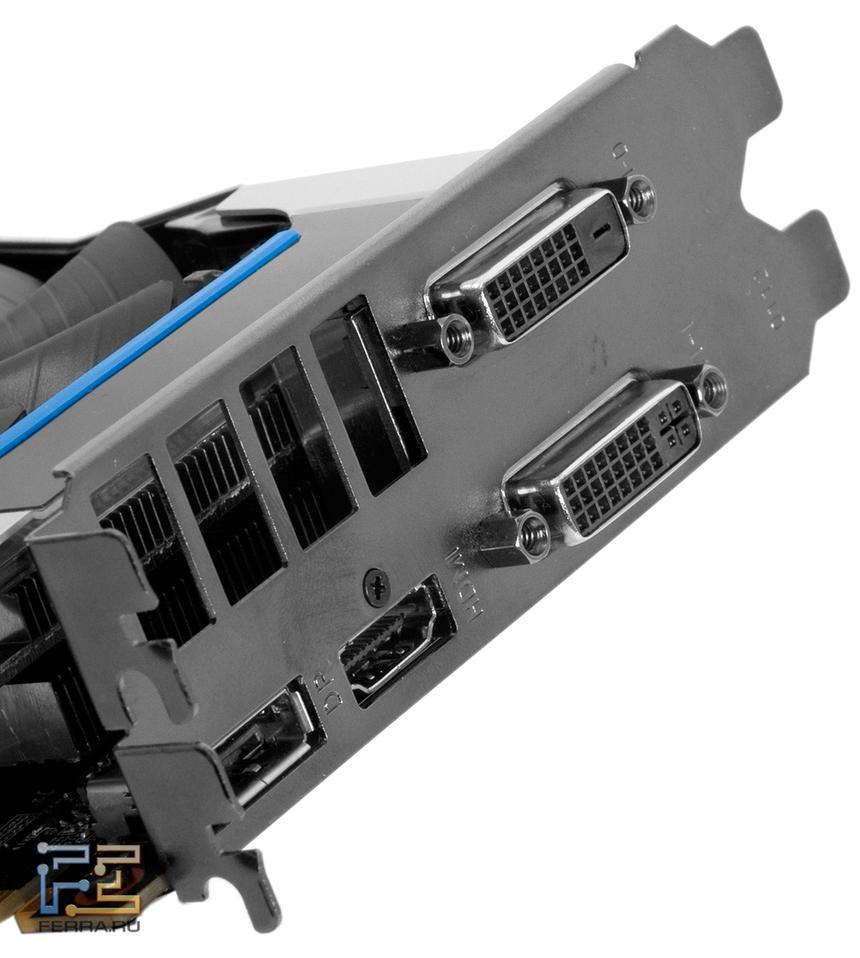

Видеовыхода, как и положено, четыре: DisplayPort, HDMI и два DVI. Рядом с ними находится «окошко» для выхода нагретого воздуха за пределы корпуса. Хотя здесь это вряд ли поможет, так как система охлаждения открытого типа.

Видеокарта KFA2 GTX 660Ti EX OC. Видеовыходы

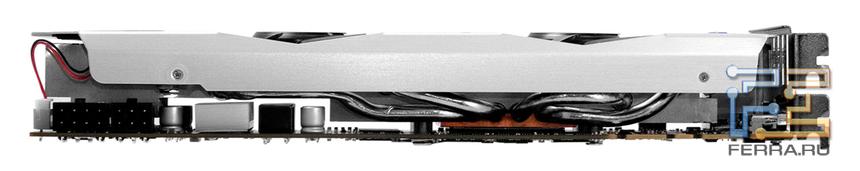

Система охлаждения двухслотовая. С этого ракурса виднеются как минимум четыре никелированные теплотрубки. А вот что действительно удивляет, так это разъемы дополнительного питания. Даже стоковая GTX 680 использует два разъема по 6pin, и ей этого хватает. А здесь мы видим один разъем 6pin и один 8pin. По спецификациям, стоковая GTX 660 Ti потребляет около 150 Ватт в пиковой загрузке. Так что текущее положение дел можно назвать даже излишне перестраховочным. Но, видимо, компания KFA2 считает иначе и решила сделать продукт настоящим премиумом со всех сторон.

Видеокарта KFA2 GTX 660Ti EX OC. Вид сбоку

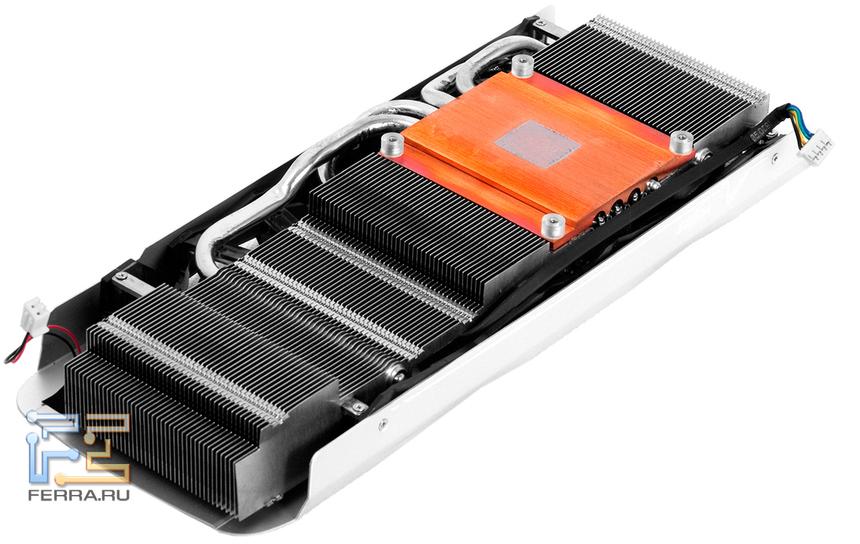

Взглянем на демонтированную систему охлаждения. Как и говорилось ранее, в СО используется четыре теплотрубки. Толщина теплотрубок 9 мм — неплохо. Основание радиатора, оно же место контакта с GPU — медное. Это должно положительно сказаться на теплообмене.

Демонтированная система охлаждения

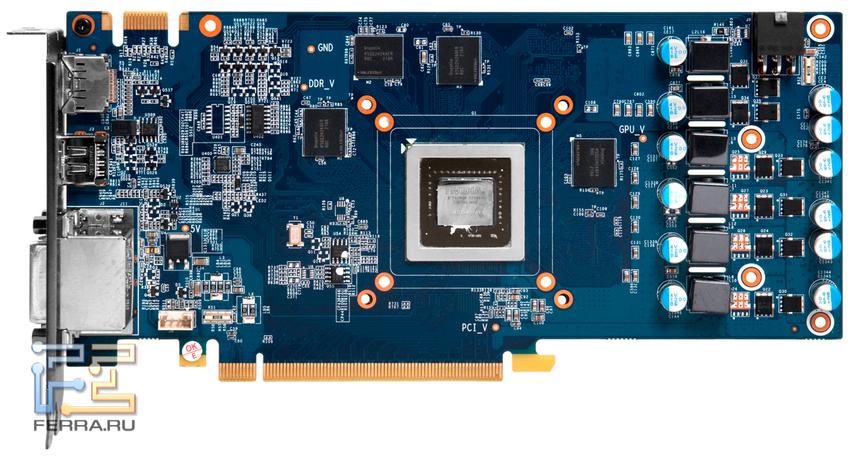

А вот и сама печатная плата. Она воистину огромна для видеокарты класса GTX 660 Ti. Мы привыкли, что адаптеры подобного класса обычно умещаются в маленьких корпусах и вообще выглядят иначе. Компания KFA2 разбивает этот стереотип. На самом деле, точно такую же печатную плату использует видеокарта KFA2 GTX 680, мы про неё уже говорили. Собственно, система охлаждения перекочевала оттуда же.

В центре расположился сам GPU, а вокруг него еще шесть микросхем памяти, помимо тех, которые мы видели на обратной стороне. В сумме двенадцать микросхем видеопамяти стандарта GDDR5 и образуют те самые три гигабайта. Производитель видеопамяти — компания Hynix, маркировка H5GQ2H24AFR R0C 218A.

Микросхема видеопамяти Hynix

Микросхема видеопамяти Hynix

Подсистема питания также сильно отличается от той, что мы видели у стоковых карт. Здесь используется семифазная подсистема питания. На видеопроцессор приходится пять фаз, и на видеопамять, соответственно, две.

Печатная плата без системы охлаждения

На это мы заканчиваем изучение видеокарты KFA2 GTX 660Ti EX OC. Хочется еще раз отметить, что видеокарта очень высокого качества. Одно только использование платы GTX 680 уже чего стоит. Плюс система охлаждения, металлический кожух — все это делает видеокарту продуктом премиум класса.

После того, как мы познакомились с отличной видеокартой KFA2 GTX 660Ti EX OC, пришло время внимательно посмотреть на её младшую родственницу — KFA2 GTX 660 EX OC. Как вы понимаете, это видеокарты одной серии, и, скорее всего, близкие по производительности, так что есть надежда на столь же высокое качество исполнения.

KFA2 GTX 660 EX OC

Упаковка практически аналогична той, что мы видели у старшей карты. Здесь мы уже видим стандартный объем памяти в два гигабайта. Логотип «EX OC Edition»присутствует.

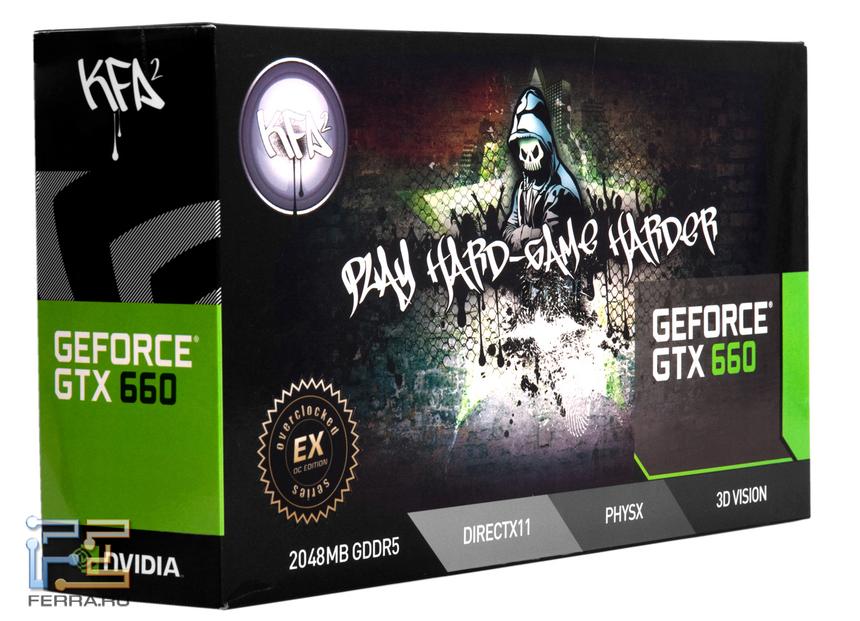

Упаковка KFA2 GTX 660 EX OC

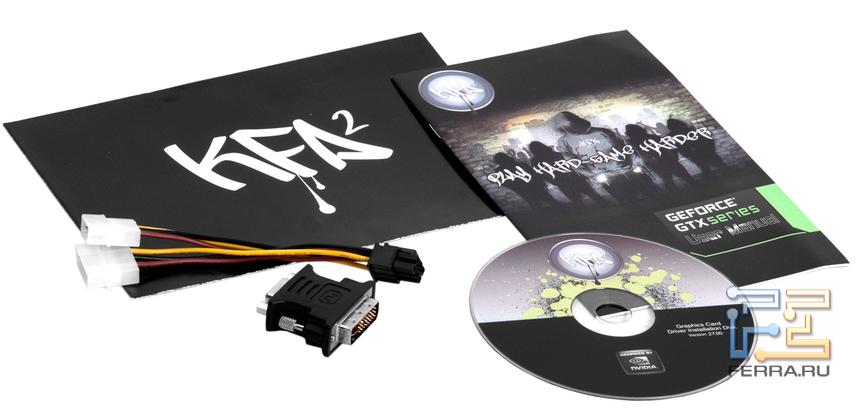

Комплектация стандартная: переходник питания на 6 pin, переходник на D-SUB, диск с программным обеспечением и инструкция. От старшей карты комплектация отличается отсутствием второго переходника питания.

Комплектация KFA2 GTX 660 EX OC

Внешне видеокарта очень напоминает старшую, но выполнена чуть менее изящно. Но так и должно быть: все же за неё просят меньше денег и относится она к другому уровню производительности, пусть и очень близкому.

Карту закрывает уже другой, но еще металлический кожух. Охлаждают карту все те же два 92-мм вентилятора. Под ними виднеются медные теплотрубки, это хорошо. Видеокарта несколько короче, чем старшая, на 25 мм. Таким образом, длина платы составляет примерно 230 мм. Это не очень существенно на первый взгляд, но критично, если вы считаете каждый миллиметр.

Видеокарта KFA2 GTX 660 EX OC. Вид сверху

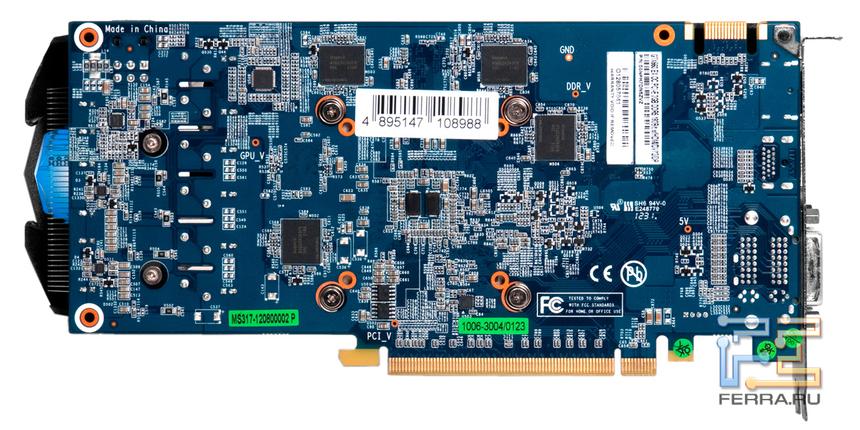

На обратной стороне мы снова видим четыре микросхемы видеопамяти. Количество разъемов MIO, необходимых для объединения видеокарт в SLI, сократилось с двух до одного. Обратите внимание также на текстолит — он синего цвета, в то время как у старшей карты цвет был черным.

Система охлаждения немного выпирает за пределы печатной платы. Несмотря на свою сложность, она крепится четырьмя болтами и это очень хорошо. Так как СО не очень тяжелая, бояться изгиба и, как следствие, надлома текстолита, не стоит.

Видеокарта KFA2 GTX 660 EX OC. Обратная сторона

Набор видеовыходов не удивляет и вопросов не вызывает, в него входят два DVI, HDMI и DisplayPort.

Видеокарта KFA2 GTX 660 EX OC. Видеовыходы

Система охлаждения двухслотовая. Как и говорилось ранее, в её состав входят теплотрубки, с этого ракурса их видно более отчетливо. Разъем питания внезапно остался лишь один — на 6 pin. После KFA2 GTX 660Ti EX OC с один 6pin и одним 8pin разъемами это действительно весьма неожиданно.

Видеокарта KFA2 GTX 660 EX OC. Вид сбоку

К сожалению, система охлаждения дырявая полностью, т.е. весь нагретый воздух будет оставаться внутри системного блока. Не то чтобы эти видеокарты были очень горячи, но предпочтительней, чтобы СО выбрасывала нагретый воздух за пределы корпуса. А так придется убедиться в наличии корпусных вентиляторов.

Видеокарта KFA2 GTX 660 EX OC. Вид сбоку

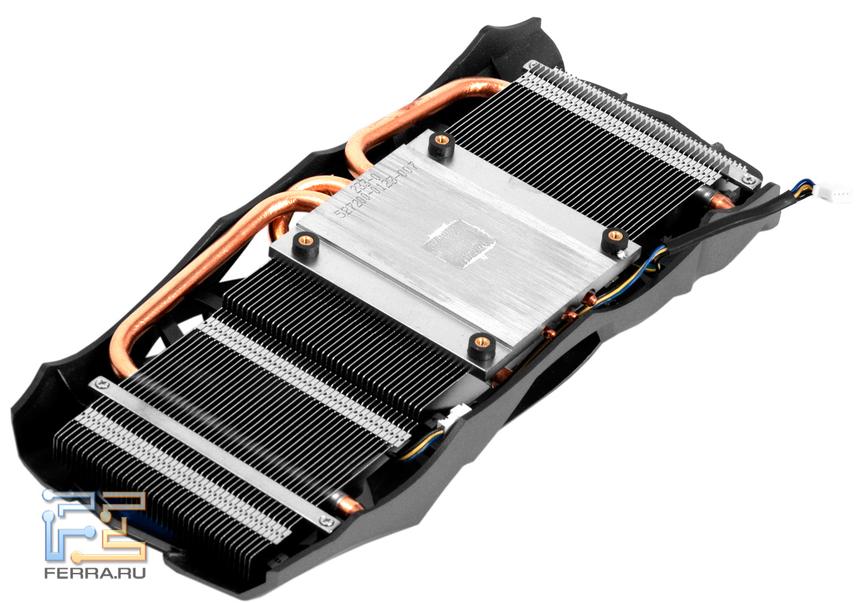

Система охлаждения несколько проще, чем у старшей карты. Из четырех медных теплотрубок осталось только три. Место контакта радиатора и GPU не медное. Но так как и сам GPU у этой видеокарты несколько слабее, то все должно быть хорошо.

Демонтированная система охлаждения

После того, как мы удалим систему охлаждения, на печатной плате останется еще маленький радиатор, расположенный в области отведенной под систему питания.

Печатная плата с частично демонтированной СО

Вокруг GPU поселились еще четыре микросхемы видеопамяти. Таким образом, общее количество микросхем памяти составляет восемь штук. Производитель видеопамяти компания Hynix, стандарт GDDR5, маркировка H5GQ2H24AFR R0C 218A.

Микросхема видеопамяти Hynix

Микросхема видеопамяти Hynix

Подсистема питания у этой видеокарты несколько проще, чем у предыдущей. Здесь только шесть фаз, из них пять приходится на GPU и одна на подсистему питания видеопамяти. Это очень даже хорошо, если вспомнить,что эталонная GTX 680 довольствуется четырьмя фазами.

На плате явно много свободного места. Будь компоновка была более плотной, возможно, это позволило бы сократить её длину, что станет плюсом. С другой стороны, чем меньше плотность элементов на квадратный сантиметр, тем меньше общий нагрев устройства и, следовательно, выше долговечность.

Печатная плата без системы охлаждения

На это мы завершаем внешний обзор устройства и переходим к изучению технических характеристик, разгону и прочим интересным моментам.

Разгон и температуры

В предыдущей статье я уже рассказывал, что все видеокарты, выпущенные под брендом KFA2, изначально работают на повышенных относительно стандарта частотах. Также производитель использует печатные платы и системы охлаждения собственной разработки, а не референсные. Но, несмотря на штатный разгон, мы, конечно же, попробуем разогнать видеокарты дополнительно, и начнем с KFA2 GTX 660Ti EX OC.

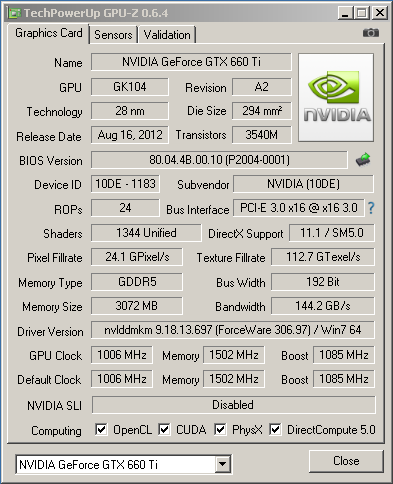

Характеристики KFA2 GTX 660Ti EX OC в номинале

Характеристики KFA2 GTX 660Ti EX OC в номинале

Тактовая частота видеопроцессора GTX 660 Ti 915 МГц. Наш же образец работает на 1006 МГц, это весьма заметное увеличение производительности. Оперативная память работает на стоковых частотах — 1502 (6008) МГц. В нагрузке температура не поднималась выше 65 градусов, это отличный результат.

Характеристики KFA2 GTX 660Ti EX OC в разгоне

Характеристики KFA2 GTX 660Ti EX OC в разгоне

Тактовую частоту видеопроцессора удалось увеличить до 1051 МГц. Не то чтобы выдающийся результат, но вполне приличный. Видеопамять смогла функционировать на 1827 (7308) МГц. Для успешного разгона скорость вращения вентиляторов была увеличена до 40%. Увеличения уровня шума не наблюдалось. А вот температура даже в разгоне достигла отметки лишь в 61 градус.

Характеристики KFA2 GTX 660 EX OC в номинале

Характеристики KFA2 GTX 660 EX OC в номинале

Номинальная тактовая частота для видеопроцессора GTX 660 — 980 МГц. У нас же частота 1006 МГц, т.е. прирост есть, но уже не такой заметный, как у старшей карты. Тактовая частота видеопамяти 1502 (6008) МГц, т.е. дефолтная. Максимальная температура под нагрузкой составила 76 градусов. Все же упрощение системы охлаждения относительно KFA2 GTX 660Ti EX OC дало о себе знать.

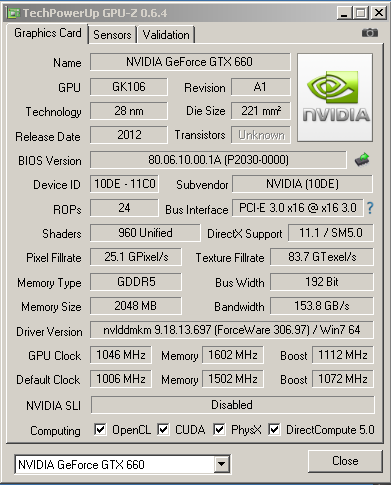

Характеристики KFA2 GTX 660 EX OC в разгоне

Характеристики KFA2 GTX 660 EX OC в разгоне

Тактовую частоту видеопроцессора удалось увеличить до 1046 МГц. Результат средний. Память разогналась до 1602 (6408) МГц. Результаты не впечатляющие, но приемлемые. К тому же, необходимо понимать, что это одна из самых первых видеокарт, нам могло просто не повезти с конкретным экземпляром. Максимальная температура в нагрузке составила 71 градус. Температура ниже, чем в номинале, из-за того, что для разгона была увеличена скорость вращения вентиляторов. Вы уже должны к этому привыкнуть, но я на всякий случай напоминаю.

На этом переходим к изучению технических характеристик и результатам тестирования.

Таблица технических характеристик

 NVIDIA GTX 660KFA2 GTX 660 EX OCNVIDIA GTX 660 TiKFA2 GTX 660Ti EX OCNVIDIA GTX 670
ЯдроGK106GK106GK104GK104GK104
Количество транзисторов, млрд. шт2,542,543.53.53.5
Техпроцесс, нм2828282828
Количество потоковых процессоров960960134413441344
Количество блоков (ROPs)2424242432
Частота ядра, МГц98010069151006915
Шина памяти, бит192192192192256
Тип памятиGDDR5GDDR5GDDR5GDDR5GDDR5
Объем памяти, Мбайт20482048204830722048
Частота памяти, МГц60086008600860086008
Поддерживаемая версия DirectX11.111.111.111.111.1
Стоимость, руб7000-9000-12000

Различия между стоковыми версиями и картами KFA2 в плане характеристики не глобальны. Отличительная особенность карт KFA2 заключается в переработанных печатных платах с усиленными подсистемами питания и прочими «улучшалками». Стоимость карт на данный момент неизвестна. Мне удалось найти цены только на KFA2 GTX 660Ti EX OC, но в наличии она обнаружена не была, поэтому цены могут быть фиктивными и не иметь ничего общего с реальностью. По опыту могу сказать, что карты KFA2 будут процентов на 5-10 дороже аналогичных от других производителей, но поверьте, они того стоят.

Конкуренты

ASUS GTX660 DC2T

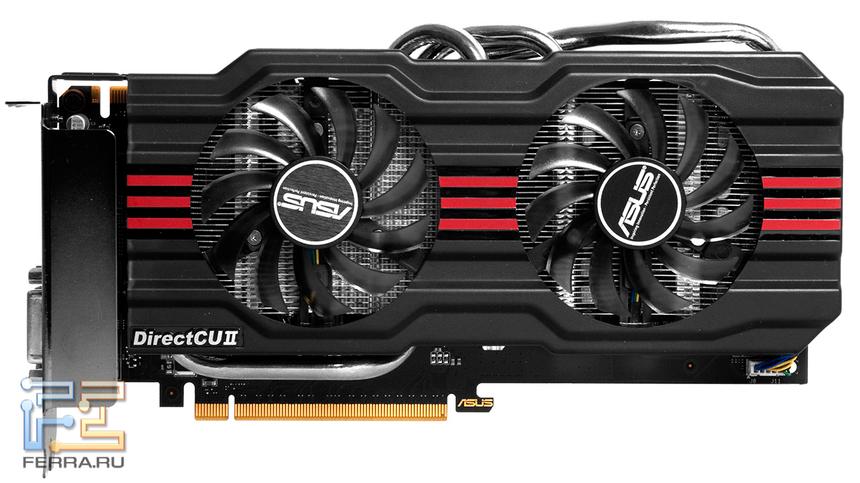

Эту видеокарту можно назвать одной из лучших и быстрых GTX 660. Мы с ней уже подробно знакомились. Она оснащается фирменной системой охлаждения компании ASUS. Главная особенность системы охлаждении ASUS DC2 заключается в том, что теплотрубки напрямую контактируют с видеопроцессором.

Видеокарта ASUS GTX660 DC2T

Тактовая частота GPU — 1072 МГц. Память осталась без изменений. Это, на самом деле, обидно. Исследование в статье показало, что разгон частоты видеопамяти для этого видеоадаптера очень важен из-за урезанной с 256 бит до 192 бит шины памяти.



ZOTAC GTX 660

Видеокарты от компании Zotac одно время были очень популярны среди оверклокеров благодаря серии AMP!. Все видеокарты этой линейки строились на оригинальных печатных платах, оснащались альтернативными системами охлаждения и работали на повышенных частотах. Видеокарта ZOTAC GTX 660 не относится к этой линейке, но все равно представляет собой очень хороший образец.

Видеокарта ZOTAC GTX 660

Мы уже знакомились с ней. У ZOTAC GTX 660 печатная плата собственной разработки, тихая и производительная система охлаждения. На данный момент цена около 7500 рублей, что дороговато. Но если ценник опустится на 1000+ рублей, видеокарта станет хорошим выбором.

Gigabyte GTX 660 OC

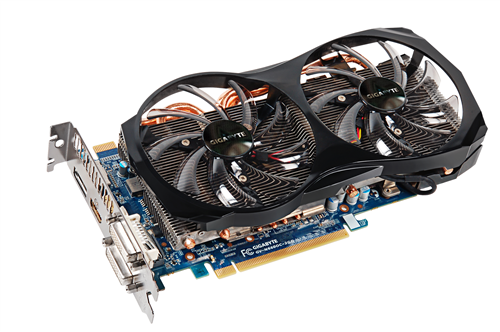

Видеокарта Gigabyte GTX 660 OC оснащена альтернативной системой охлаждения. Данный тип охлаждения компания Gigabyte использует уже давно, и мы не раз убеждались в её эффективности.

Видеокарта Gigabyte GTX 660 OC

Видеокарта Gigabyte GTX 660 OC

Кожух у СО практически отсутствует, поэтому вентиляторы и прочие компоненты СО отлично видно. Тактовая частота видеопроцессора 1033 МГц, а вот видеопамять работает на номинальных частотах. Стоимость видеокарты начинается с 7000 рублей, это приятно.

MSI GTX 660 Twin Frozr III

Компания MSI давно известна своей фирменной системой охлаждения Twin Frozr III, которая зарекомендовала себя как качественное и производительное решение.

Видеокарта MSI GTX 660 Twin Frozr III

Помимо вентиляторов, охлаждать GPU помогают еще и никелированные теплотрубки. Тактовая частота видеопроцессора 1033 МГц. Объем видеопамяти два гигабайта. Стоимость около 7500 рублей.

EVGA GTX 660 3GB FTW Signature 2

Продукты компании EVGA всегда отличались от своих собратьев от других производителей. Есть в продуктах этой компании что-то притягательное. И даже при взгляде на фотографию видно, что над видеокартой поработали. Но внешность для видеокарты не главный параметр, поэтому давайте взглянем на технические характеристики.

Видеокарта EVGA GTX 660 3GB FTW Signature 2

Видеоадаптер оснащен тремя гигабайтами видеопамяти. Тактовая частота видеопроцессора увеличена до 1072 МГц, и это еще без авторазгона! Над системой охлаждения тоже определенно потрудились. Охлаждает все это чудо два вентилятора, а помогают им медные теплотрубки. Производитель просит за свое изделие 280 долларов. К сожалению, на данный момент продукт недоступен в России. Но пройдет некоторое количество времени, и, уверен, это исправят.

Palit GTX 660 OC

Видеокарты компании Palit всегда радовали своих покупателей качественными продуктами по не завышенным ценам. Эта не стала исключением.

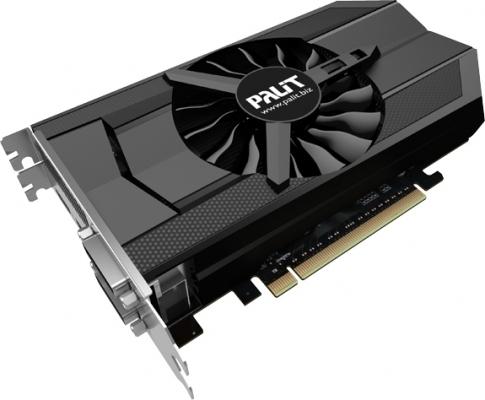

Видеокарта Palit GTX 660 OC

Видеокарта Palit GTX 660 OC

Видеокарта Palit GTX 660 OC оснащается альтернативной системой охлаждения с одним крупным вентилятором. Полагаясь на опыт, могу предположить, что система охлаждения будет очень тихой. Тактовая частота видеопроцессора 1006 МГц, а видеопамяти — 6108 МГц. Стоимость данной видеокарты около 7000 рублей.



Тестовый стенд

  • Процессор — Intel Core i7 3770K. Тактовая частота 3,5 ГГц, кэш 6 Мбайт L3
  • Материнская плата — ASUS P8Z77-V Pro (LGA 1155)
  • Система охлаждения — Thermaltake Frio
  • Термоинтерфейс — Arctic Silver 5
  • Оперативная память — Corsair XMS3 1600 МГц, 9-9-9-24, 2x4 Гбайт (Dual channel)
  • Жесткий диск — Intel SSD 320 Series, 160 Гбайт
  • Блок питания — Seasonic Platinum 1000W
  • Монитор — Dell U2711b, 2560 х 1440
  • Операционная система — Windows 7, x64
  • Видеодрайверы — 306.97

Результаты тестирования

Для тестирования использовалось разрешение 1920х1080. Качество картинки, как обычно, было выкручено на максимум, а полноэкранное сглаживание поднято до MSAA 4x.

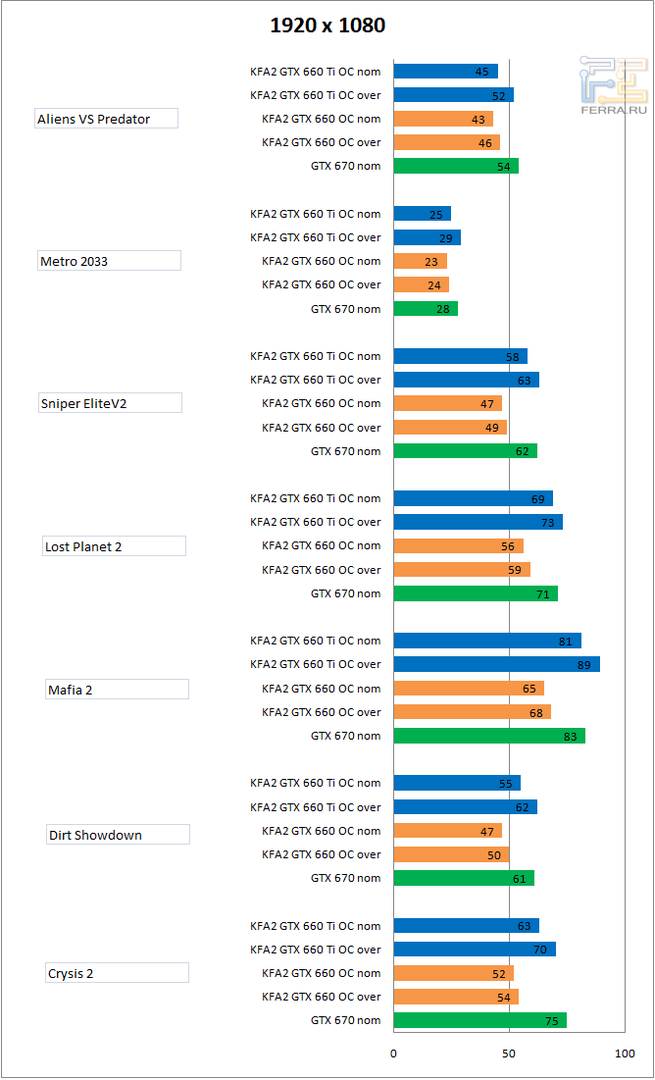

Результаты тестирования в разрешении 1920 х 1080

Результаты предсказуемые. В разгоне KFA2 GTX 660Ti EX OC по скорости практически аналогична GTX 670, ну, +/- 10%. Младшая карточка тоже хорошо себя показывает. Если бы нам попался более удачный экземпляр в плане разгона, результаты были бы еще выше.

Заключение

Удачная покупка

Как и в прошлый раз, видеокарты от KFA2 произвели очень хорошее впечатление. Видеокарты собраны качественно, проработаны достойно — чего только стоит печатная плата GTX 680. Металлический кожух с красивой подсветкой тоже добавляет плюс видеокартам (большинство СО пластиковые; но и понятно, это ведь дешевле и проще). Заводской разгон тоже является заметным плюсом.

И при всех достоинствах стоимость видеокарт не стала умопомрачительной, они лишь чуть дороже аналогов от других производителей, да и то не всегда. Пока что в России найти в продаже их нелегко, но это временная ситуация. Так как продукт очень достойный, то и спрос на него точно будет.

За совокупность своих качеств видеокарта KFA2 GTX 660Ti EX OC получает награду «Удачная покупка».
