Обзор уникальных видеокарт KFA2 GTX 680 LTD OC, KFA2 GTX 680 EX OC и KFA2 GTX 670 EX OC

Возможно, будет справедливым вопрос: «при чем тут компания Galaxy, если все три видеокарты выпущены под брендом KFA2»? На самом деле все очень просто: KFA2 является подразделением компании Galaxy, которое специализируется на видеокартах с альтернативными системами охлаждения и печатными платами нереференсного дизайна. Видеокарты, выпущенные под этим брендом, также работают на повышенных относительно номинальных частотах.

В этой статье мы изучим следующие видеокарты: KFA2 GTX 680 LTD OC, KFA2 GTX 680 EX OC и KFA2 GTX 670 EX OC. И если две из них отличаются только перечисленными выше особенностями, то одна из них, KFA2 GTX 680 LTD, оснащается нестандартными видеовыходами: одним Display Port и тремя miniHDMI. Так как эта видеокарта (как и все остальные GTX 680) обладает поддержкой четырех мониторов одновременно, это может быть очень даже востребовано. Зачастую на видеокартах распаивают принципиально разные видеовыходы, что создает определенные неудобства.

Вначале мы изучим строение видеокарт, после этого перейдем к изучению технических характеристик и разгону, а затем посмотрим, на что видеокарты способны в действии.

Видеокарта KFA2 GeForce GTX 680 LTD OC

Упаковка видеокарты средних размеров. Ручка для переноски отсутствует. Вся упаковка окрашена в бело-серо-черные цвета, и чуть позже вы поймете почему. В левом нижнем углу виднеется логотип, который сообщает нам, что видеокарта работает на повышенных частотах, и вообще это лимитированная серия, вот так-то.

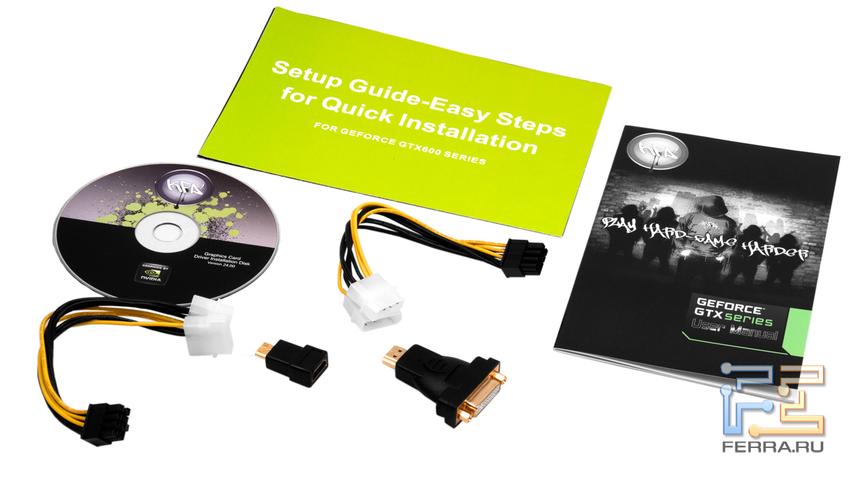

Комплектация поставки весьма богатая. В неё входит инструкция по эксплуатации, диск с программным обеспечением, два переходника 2х4pin на 8-pin, переходник с mini-HDMI на HDMI, переходник с HDMI на DVI. Обратите внимание: переходники позолоченные, это отлично видно на фотографии.

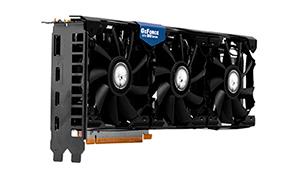

Видеокарта внешне сильно отличается от аналогов. Активную часть системы охлаждения составляют три 90-мм вентилятора. Сверху прикреплен металлический стикер, показывающий принадлежность к шестисотой серии.

На обратной стороне ничего интересного, кроме элементов подсистемы питания, нет. Но привлекает внимание здесь не пара конденсаторов. Все дело в белом текстолите. Это весьма необычно. Большинство видеокарт использует черный или коричневый цвет для текстолита. По сути, это является визитной карточкой адаптера и обеспечивает узнаваемость бренда. Система охлаждения немного выпирает за пределы печатной платы.

Вернемся к элементам подсистемы питания, расположенным на обратной стороне. В роли управляющей микросхемы здесь выступает Chil CHL 8318.

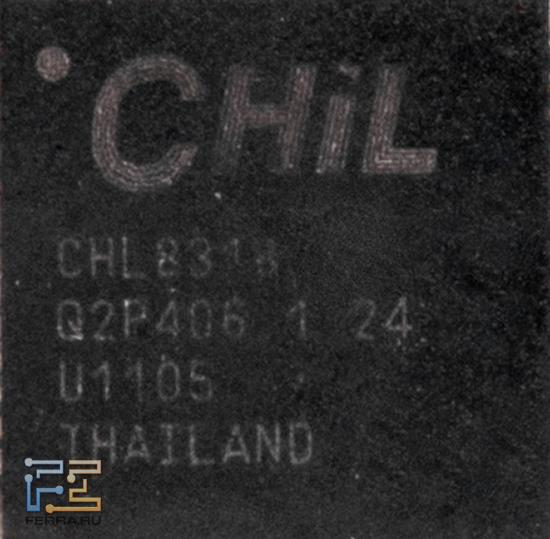

Микросхема Chil CHL 8318

На задней планке и разместились те самые четыре видеовыхода: три mini-HDMI и один Display Port. Для тех, у кого монитор только с DVI и полноценным HDMI, напоминаю еще раз, что переживать не стоит, так как в комплекте есть все необходимые переходники.

Чуть выше есть прорези для выдува горячего воздуха за пределы корпуса. Однако из-за того, что система охлаждения открытого типа, большая часть воздуха будет оставаться внутри корпуса.

С этого ракурса видны разъемы дополнительного питания. Если референсная GTX 680 довольствуется двумя шестиконтактными разъемами, то  KFA2 GTX 680 LTD OC оснащается двумя восьмиконтактными разъемами доп. питания. Это сделано для стабильности при работе на повышенных относительно номинала частотах. С двумя такими разъемами видеокарта может потреблять до 375 Ватт. Видеокарта занимает два слота.

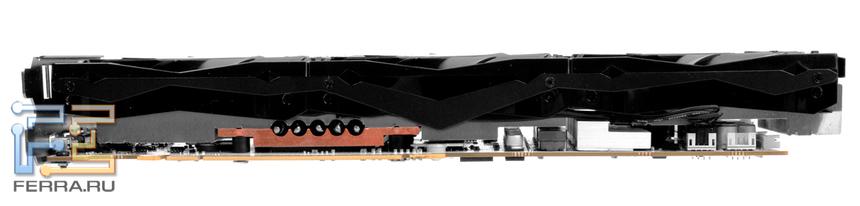

Если мы заглянем с другого бока, то увидим, что под систему питания отведено еще два коннектора, из которых занят только один. Вполне возможно, что данная версия печатной платы будет комплектоваться и другой системой охлаждения. Отсюда также видно, что в работе системы охлаждения принимают участие пять теплотрубок, а основание радиатора, контактирующее с видеопроцессором, выполнено из меди. Три вентилятора — не одно единое устройство. По сути, это три вентилятора, которые скреплены между собой металлической пластиной, идущей вдоль всех компонентов.

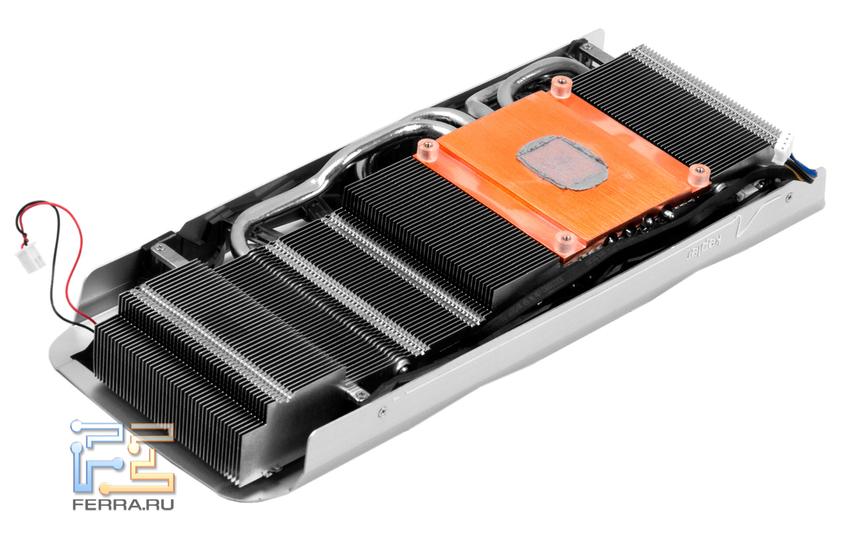

Демонтировав систему охлаждения, можно внимательно изучить её. Как и предполагалось ранее, место контакта радиатора с GPU выполнено из меди, причем там не просто медный сердечник, а целый блок. Размеры радиатора внушают уважение. Все пять теплотрубок проходят через радиатор по всей его площади.

Удалив основную часть СО, на плате останется только маленькая металлическая пластина, закрывающая микросхемы видеопамяти.

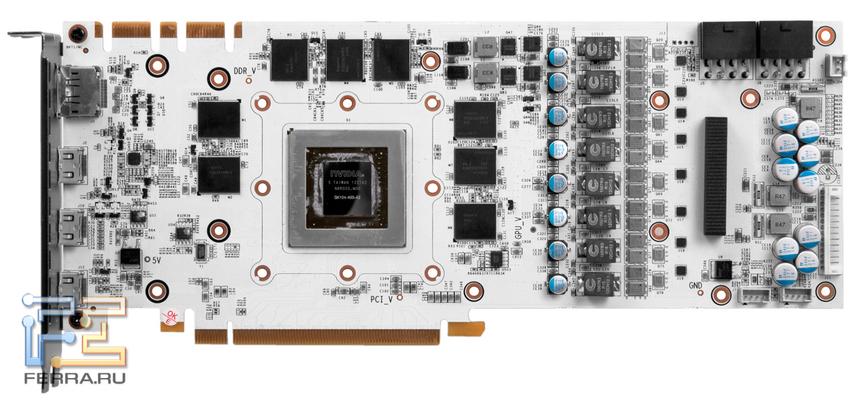

И вот, удалив все компоненты системы охлаждения, мы можем внимательно изучить строение печатной платы.

Вся печатная плата окрашена в белый цвет. Это определенно добавляет шарма видеокарте, её сразу хочется потрогать. Подсистема питания работает по схеме 8+2, где восемь фаз отводится на подсистему питания GPU, а две фазы на подсистему питания VRAM. Относительно стандартной четырехфазной подсистемы питания у референсных плат это очень серьезная переработка и большой шаг в сторону повышения качества и надежности.

Кстати, на этой видеокарте используются танталовые конденсаторы, их отличает повышенная стабильность и малый размер при более интересных характеристиках (относительно конденсаторов, имеющих жидкий электролит). В левом верхнем углу расположились два разъема для объединения видеокарт в тандем SLI.

Объем памяти в 2048 Мбайт набран восемью микросхемами производства Hynix c маркировкой H5GQ2H24MFR R0C, которая свидетельствует о номинальной частоте в 6000 МГц.

Микросхема видеопамяти Hynix

На этом мы заканчиваем свое знакомство с видеокартой KFA2 GTX 680 LTD OC и переходим к KFA2 GTX 680 EX OC.

Видеокарта KFA2 GTX 680 EX OC

Итак, у нас есть еще одна KFA2 GTX 680, но с другой системой охлаждения и иными характеристиками. Давайте познакомимся с ней.

В отличие от видеокарты GTX 680 с белым текстолитом эта карточка упрятана в коробку черного цвета. В целом на этом отличия заканчиваются.

Комплектация чуть более скромная, в неё входят: инструкция по эксплуатации, диск с программным обеспечением, переходник питания с 2х4pin на 6pin, переходник питания  с 2х4pin на 8pin и переходник с DVI на D-SUB. В принципе, все необходимое имеется.

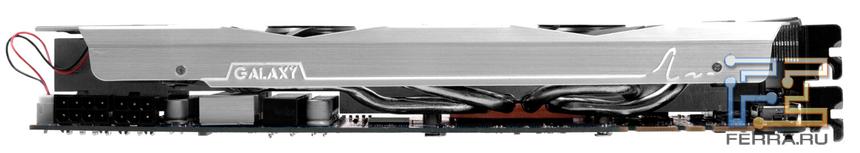

Внешне видеокарта также отличается от предыдущей. Вместо трех вентиляторов охлаждают её только два. Будет надеяться, что эффективность от этого не упадет. Кожух у видеокарты металлический. Видеокарты очень приятно держать в руках. Конечно, для такого рода железки это совершенно неважный параметр, но все же.

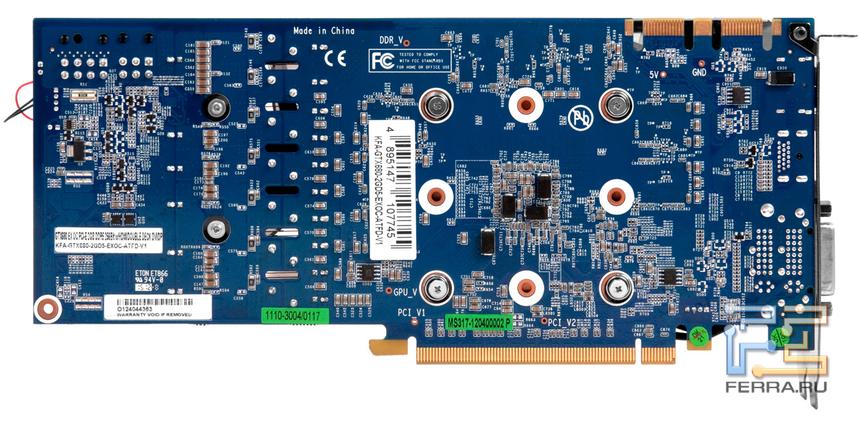

На обратной стороне, как обычно, нет ничего интересного.

Среди видеовыходов вы найдете два DVI, один HDMI и один Display Port.

В отличие от предыдущей видеокарты KFA2 GTX 680, данный образец получает дополнительное питание не по двум восьмиконтактным разъемам, а по одному восьмиконтактному и одному шестиконтактному разъему. Также видно, что тепловых трубок стало четыре вместо пяти. Система охлаждения открытого типа и занимает два слота.

Здесь нет синего металлического стикера, зато есть надпись Kepler, рассказывающая, к какому именно семейству принадлежит то, что вы держите в руках.

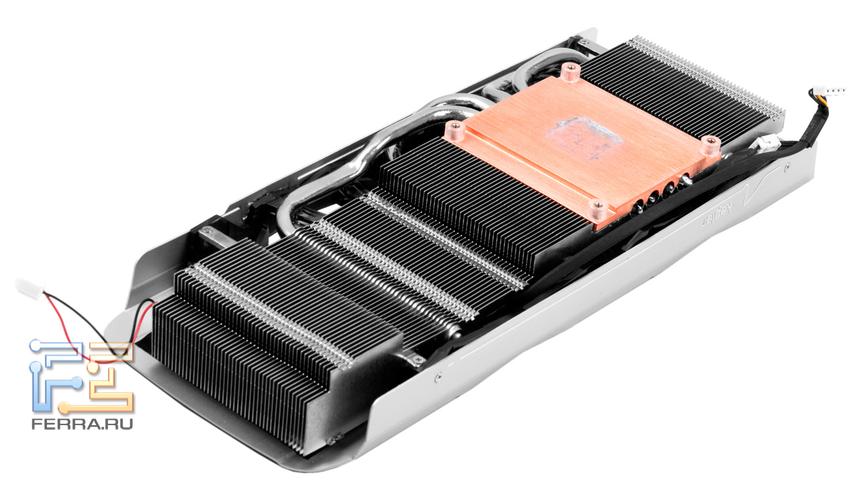

Демонтировав систему охлаждения, мы увидим конструкцию радиатора, подобную предыдущей карте. У KFA2 GTX 680 EX OC также присутствует медный блок, из которого берут начало никелированные теплотрубки. Как и говорилось ранее, их теперь четыре, а не 5. Сам радиатор тоже чуть уменьшился в габаритах, процентов на 20, это если на глаз.

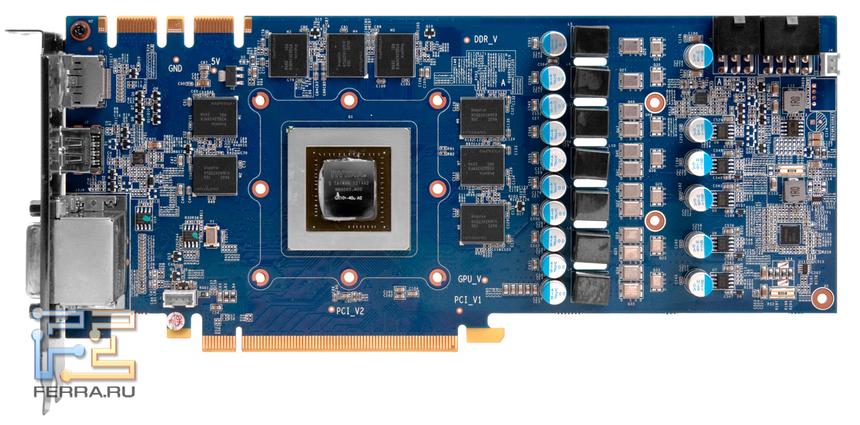

Видеокарта использует альтернативный дизайн, который очень похож на дизайн печатной платы предыдущей видеокарты KFA2 GTX 680 LTD OC. Изменения в основном коснулись подсистемы питания. Теперь она работает по схеме 5+2, где пять фаз отводится на сам GPU, а еще две фазы — на VRAM.

Видеопамяти два гигабайта. Производитель микросхем памяти — Hynix. Маркировка не отличается от предыдущей карты – H5GQ2H24MFR R0C.

Микросхема видеопамяти Hynix

Как видите, отличий от старшей карты с белым дизайном печатной платы очень мало. Можно переходить к изучению третей видеокарты нашего обзора – KFA2 GTX 670 EX OC.

Видеокарта KFA2 GTX 670 EX OC

Третья видеокарта несколько ниже рангом, чем две рассмотренные выше. Если две первые были однопроцессорными флагманами компании NVIDIA, то GTX 670 — это верхняя планка мейнстрима. Но это если говорить совсем официально. На деле, конечно же, и видеокарты GTX 670 хватает даже на самые тяжелые игры.

Если вы читали наши предыдущие обзоры, то помните, что GTX 670 в разгоне может легко тягаться со стоковой GTX 680. Это указывает на сравнительно малый разрыв в мощности. Давайте же посмотрим, на что способна видеокарта GTX 670 производства KFA.

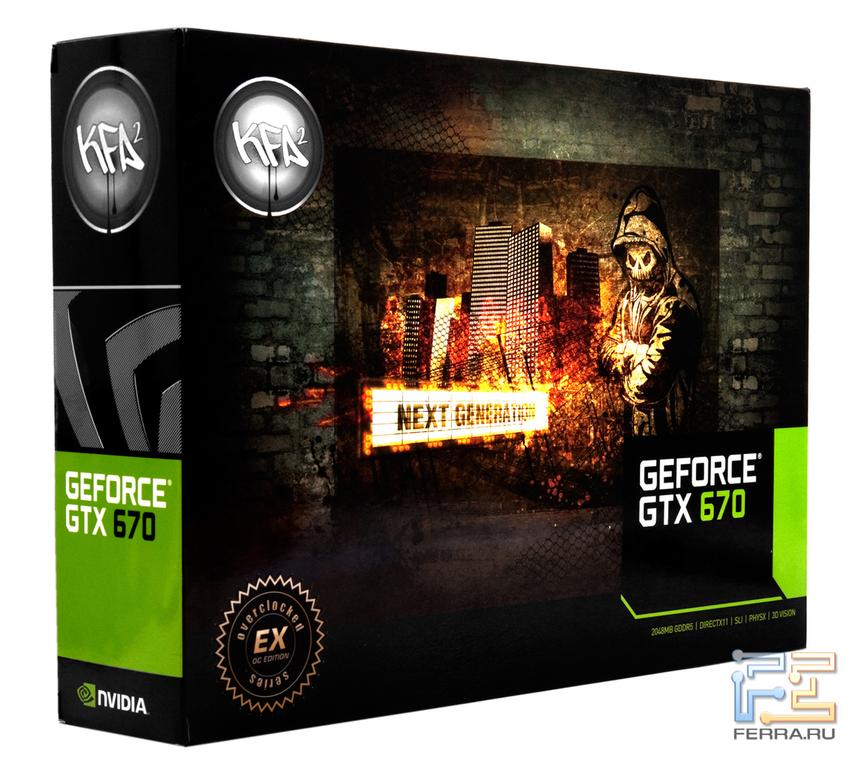

Упаковка снова не отличается от таковых у предыдущих видеокарт. Минимум информации о продукте на лицевой стороне упаковки. Это радует, так как многие производители стараются выставить напоказ все, что только можно придумать про видеокарту.

Комплектация совершенно не отличается от той, что мы видели у карты KFA2 GTX 680 EX OC. В нашем распоряжении: мануал по установке, диск с драйверами, переходник DVI— D-SUB и два переходника питания.

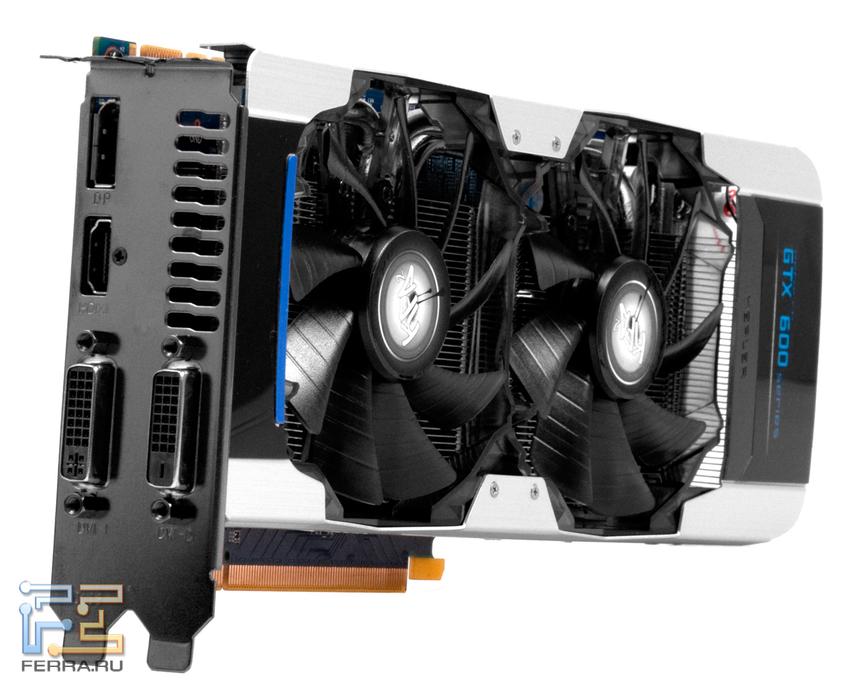

Внешне видеокарта ничем не отличается от своей старшей сестрицы, те же два вентилятора и металлический кожух. Если положить рядом две видеокарты, вы не сможете определить, какая из них GTX 670, а какая — GTX 680.

На обратной стороне, как обычно, нет ничего интересного.

Набор видеовыходов также идентичен. В нашем распоряжении два DVI, один HDMI и один DisplayPort.

Несмотря на то, что перед нами GTX 670, видеокарта все равно оснащена одним шестиконтактным и одним восьмиконтактным разъемами питания. Стоковая GTX 670 оснащается по умолчанию двумя шестиконтактными разъемами питания. Теплотрубок осталось четыре.

Отделив систему охлаждения от печатной платы, мы можем точно сказать, что она не отличается от той, которую производитель использует на старшей видеокарте. Тот же медный блок в месте контакта радиатора и GPU, те же никелированные теплотрубки в количестве четырех штук.

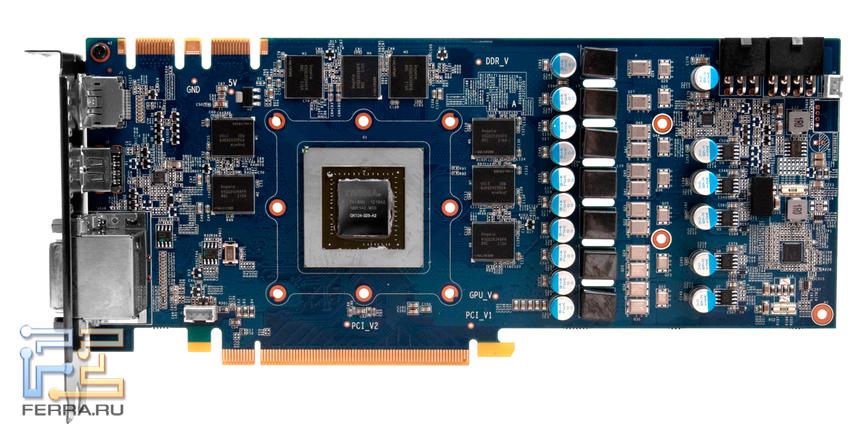

Итак, удалив полностью систему охлаждения, мы наконец можем изучить строение самой печатной платы. К сожалению, точнее, к счастью, она не отличается от таковой у KFA2 GTX 680 EX OC. Не изменилось ровным счетом ничего. Подсистема питания также не претерпела изменений и работает по схеме 5+2. Все элементы, включая микросхемы видеопамяти, также аналогичны. Очень приятно, что видеокарта младшей серии использует печатную плату от старшей сестрицы. Отчасти показывает уровень компании.

На этом можно переходить к изучению частотных характеристик и разгону видеокарт.

Разгон и температура видеокарт

Начнем, пожалуй, в том же порядке, в котором мы изучали строение видеоадаптеров. А значит, первой картой будет KFA2 GTX 680 LTD OC.

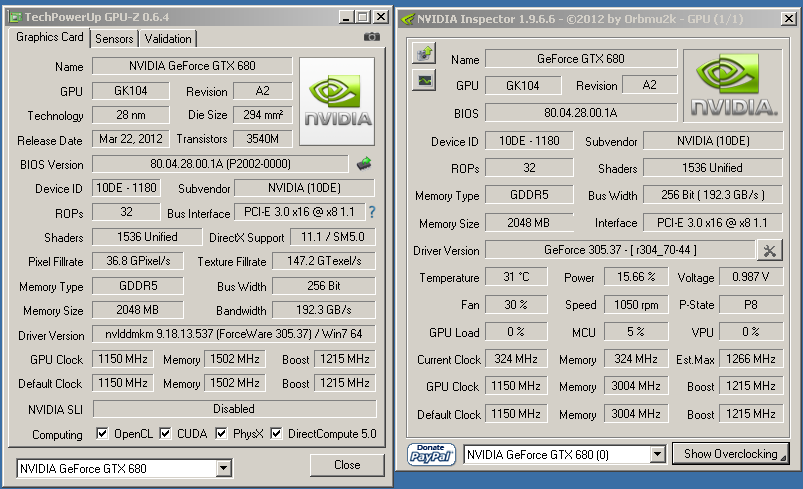

Стоковые частоты для видеокарты KFA2 GTX 680 LTD OC составляют 1150 МГц для видеопроцессора и 1502 (6008) МГц для видеопамяти. К последней вопросов нет, режим работы дефолтный. А вот видеопроцессор очень даже интересен. Разгон с 1000 МГц до 1150— очень серьезный аргумент.

Если помните, видеокарты этой серии умеют сами регулировать увеличение частоты относительно офсета, и эта видеокарта в режиме авторазгона будет функционировать на 1215 МГц и выше. Такое увеличение частоты не может пройти незамеченным. Очень интересно, сможет ли GPU еще разогнаться, это ведь и так не малая частота?

Да, смог! Итоговая стабильная частота составила 1215 МГц, или 1280 МГц минимум, с учетом авторазгона. На самом деле, в процессе работы частота ниже 1330 МГц практически не падала. Это отличный результат, а ведь еще надо учесть, что видеопамять разогналась с 6000 МГц до 7200 МГц.

Так как успех разгона видеокарт шестисотой серии во многом зависит от температуры, то скорость вращения вентилятора была увеличена до 50%. Нужно отметить, что система охлаждения после этого оставалась такой же тихой, я бы даже сказал, бесшумной. Максимальная температура в номинале под нагрузкой составила 82 градуса, а после разгона —85 градусов.

Следующая на очереди — видеокарта KFA2 GTX 680 EX OC.

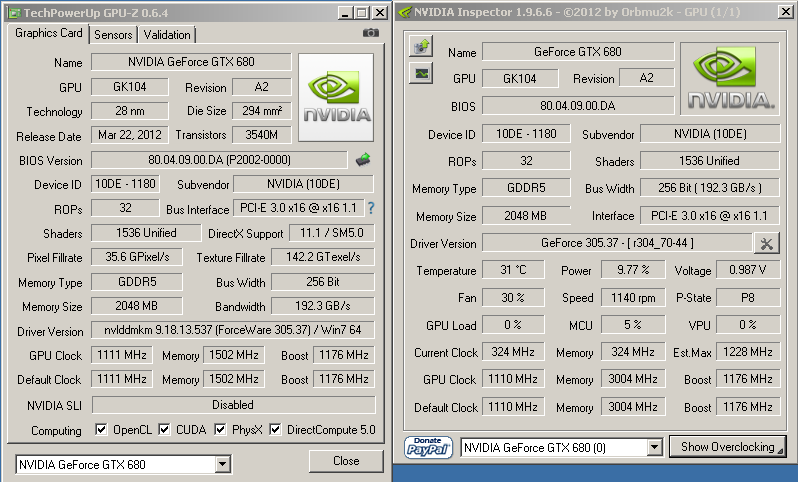

Частотные характеристики этой видеокарты несколько ниже предыдущей. Частоты GPU составляет 1111 МГц. Это на 39 МГц ниже, чем у KFA2 GTX 680 LTD OC. Частота видеопамяти дефолтная, т.е. 6008 МГц.

Как обычно, для успешного разгона скорость вращения была увеличена до 50%. Итоговая стабильная частота составила 1161 МГц. Видеопамять разогналась почти идентично – 7108 МГц. Это тоже очень хороший результат, просто на фоне предыдущего он смотрится не столь впечатляюще.

В номинальном режиме работы максимальная температура достигла отметки в 80 градусов, а после разгона — 75 градусов. Здесь прирост частоты был меньше, поэтому увеличение скорости вращения дало более заметный результат.

Переходим к третей видеокарте нашего обзора — KFA2 GTX 670 EX OC

Номинальная частота функционирования 1006 МГц. Конечно же, это не дефолтная частота для видеокарты GTX 670. Если быть точным, то это уже дефолтная частота для старшей видеокарты GTX 680. Тактовая частота видеопамяти — 6008 МГц.

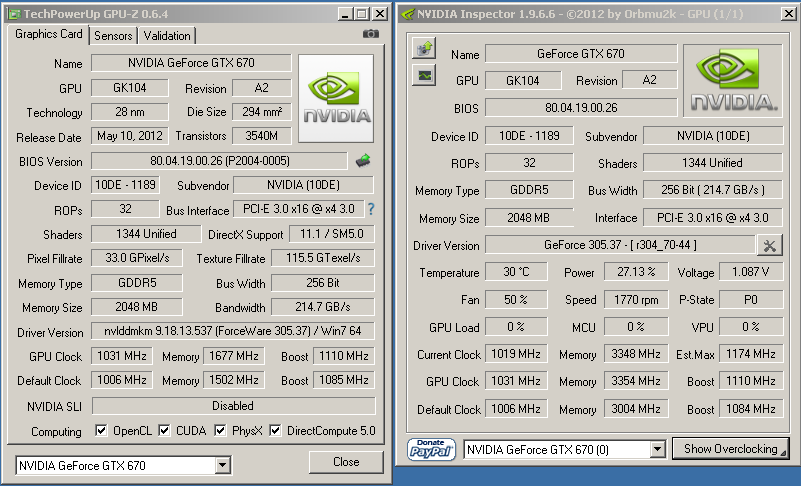

Разгон выдающимся не оказался, GPU смог функционировать на 1031 МГц, а видеопамять — на 6708 МГц. На самом деле вполне себе приемлемый результат, просто относительно предыдущих видеокарт не столь яркий.

Кулер крутился на 50% мощности. Максимальная температура под нагрузкой составила 79 градусов в номинале и 67 градусов в разгоне. В разгоне температура меньше из-за увеличенной скорости вентилятора.

Таблица технических характеристик

Конкуренты и аналоги

Inno3D iChiLL GTX 670

Видеокарта производства Inno3D выглядит очень внушительно, и занимать в системном блоке будет как минимум три слота. Печатная плата собственной разработки с усиленной подсистемой питания охлаждается тремя вентиляторами. Тактовая частота видеопроцессора 1020 МГц, а видеопамяти — 6200 МГц.

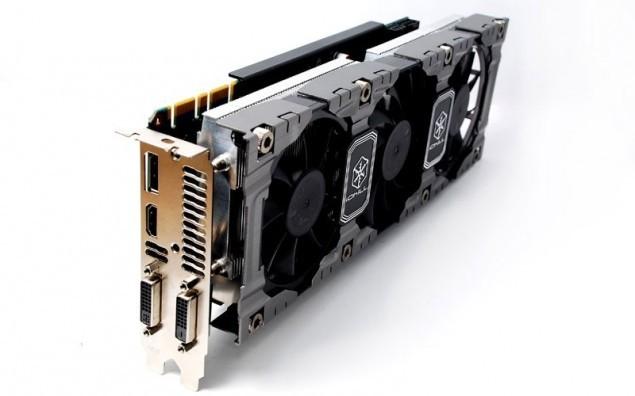

Inno3D iChiLL GTX 680

Видеокарта принадлежит той же серии iChiLL, что и предыдущая GTX 670. Система охлаждения не отличается. Тактовые частоты составляют 1111МГц для видеопроцессора и 6212 МГц для видеопамяти. Стоимость на данный момент неизвестна.

Тестовый стенд

• Процессор — Intel Core i7 3770K. Тактовая частота 3,4 ГГц, кэш 8 Мбайт L3
• Материнская плата — ASUS P8Z77-V Pro (LGA 1155)
• Система охлаждения — Thermaltake Frio
• Термоинтерфейс — Arctic Silver 5
• Оперативная память — Corsair XMS3 1600 МГц, 9-9-9-24, 2x4 Гбайт (Dual channel)
• Жесткий диск — Intel SSD 320 Series, 160 Гбайт
• Блок питания — Corsair HX850W
• Монитор — Dell U2711b, 2560 х 1440
• Операционная система — Windows 7, x64
• Видеодрайверы — NVIDIA 305.37

Результаты тестирования видеокарт

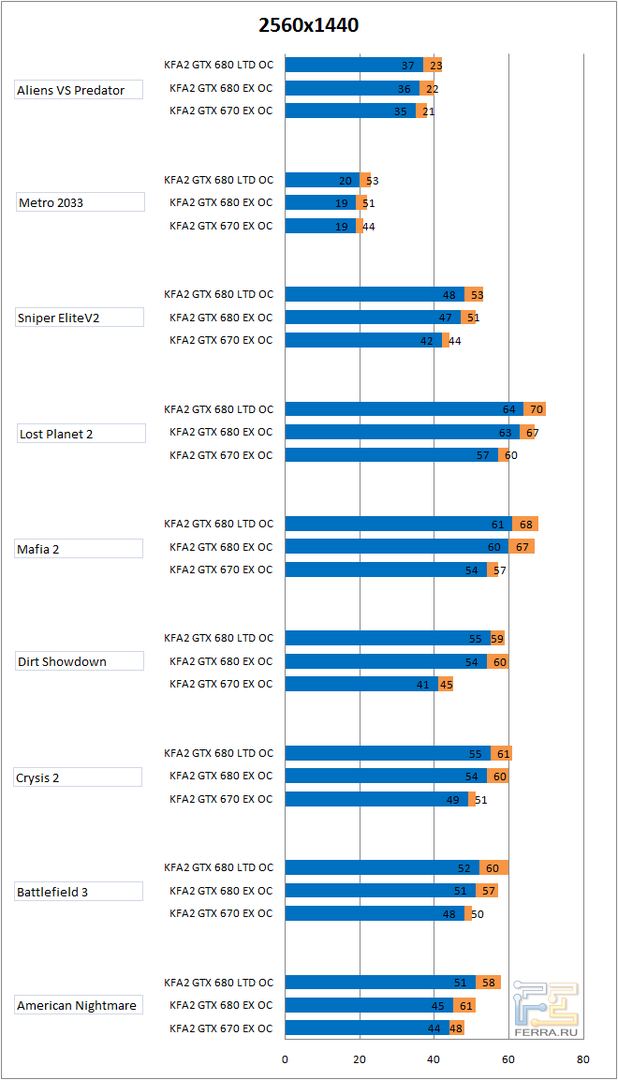

Пришло время ознакомиться с результатами в играх. Тестирование проводилось в двух разрешениях: 2560х1440 и 1920х1080. Все настройки, отвечающие за качество графики, были выдвинуты на максимум. Полноэкранное сглаживание 4х, анизотропная фильтрация 16х. Слева результаты, полученные в номинальном режиме работы, а справа — с увеличенными частотами.

Рекомендуется открыть картинку с результатами в полном размере.

Результаты тестирования вполне предсказуемые, согласно частоте функционирования GPU и VRAM. Все видеокарты выдают отличный FPS для комфортной игры.

Заключение

Все видеокарты показали себя очень хорошо. Конечно, отдельно хочется отметить видеокарту KFA2 GTX 680 LTD OC. Она обладает очень высокими частотами прямо из коробки. Я бы даже мог сказать «настолько высокими, что можно уже ничего не разгонять» — хотя в случае с 680 серией видеокарт от NVIDIA это и так не требуется. Системы охлаждения всех трех видеокарт оказались очень тихими и при этом производительными.

При всех этих качествах цена всех трех видеокарт Galaxy KFA2 едва ли отличаются от цены аналогичных карт, но в референсном исполнении. Это делает видеокарты удачной покупкой.
